Изготовление отрезного станка из болгарки своими руками

Основные преимущества

Довольно часто домашние мастера сталкиваются с ситуацией, когда нужно равномерно нарезать заготовки. Несмотря на то что болгарка является незаменимым инструментом в хозяйстве, принцип её работы отличается монотонностью. Удерживать вес этого агрегата в одной руке длительное время, пытаясь максимально ровно выполнить надрезы, бывает крайне затруднительно. В этом случае у мастеров часто возникает идея сделать для нее долговечную и устойчивую опору.

Чтобы результат превзошёл все ожидания, нужно изготовить качественные крепления, а также подготовить все необходимые подручные материалы: небольшие деревянные бруски и фанеру. Именно эти детали помогут осуществить стационарную установку подставки на ровную плоскость. Изготовив такой держатель для болгарки своими руками, у специалиста больше не будет необходимости держать инструмент на весу, переживая за вылет абразивного круга. Такая ситуация чревата серьёзными увечьями.

К основным преимуществам такой стойки можно отнести следующее:

  • У мастера всегда есть возможность расположить болгарку под нужным углом.
  • Обрабатываемую деталь можно зафиксировать в наиболее подходящем положении. Для этих целей используются тиски, которые помогают нарезать заготовки нужных размеров.
  • Изготовив самодельную стойку болгарки УШМ своими руками, можно проводить быструю и точную нарезку лёгких металлов: керамической плитки, алюминиевых профилей, металлических уголков.
  • За короткий промежуток времени мастер вполне сможет изготовить необходимое количество заготовок.
  • В случае надобности реализовывается вертикальное перемещение деталей для выполнения определённых задач. Главным инструментом в этом случае считается угловая шлифовальная машина (УШМ).
  • Существенно повышается производительность труда.
  • Эксплуатация таких стоек отличается высоким уровнем безопасности.
  • Гарантия высокой степени устойчивости для вращающегося держателя.
  • Отсутствует необходимость удерживать тяжёлый инструмент в руках.
  • Полностью минимизированы риски возможного выпадения или выскальзывания болгарки из рук.

Несмотря на все преимущества, начинающие мастера часто задаются вопросом, позволит ли самодельный станок для крепления УШМ нарезать металл ровно. Ведь скорость вращения и частота оборотов у этого инструмента просто неуловимы для человеческого глаза. Конечно, гораздо проще приобрести уже готовый станок в специализированном магазине, но заводские приспособления (такие как Metabo) тоже нуждаются в доработке. Ведь все они изготавливаются из тонкого металла, из-за чего считаются хлипкими и недолговечными.

Надежные упоры и зажимы

На всех пяти фотографиях видны различные приспособления для зажима детали, все они по своему хороши и удобны и, тем не менее, из них можно выбрать одно наиболее правильное решение. Самый надежный и верный вариант крепления – тиски.

  1. Они надежно фиксируют заготовку.
  2. Вам нет необходимости придерживать ее руками.
  3. В случае разрушения диска во время реза удержать деталь в руках крайне сложно и если она будет в тисках, риск получить травму снижается.
  4. А если приобрести поворотные тиски и в основании стойки сделать продольный паз для перемещения крепежа вдоль линии реза то вы сможете делать косой рез, что увеличивает функционал вашего станка.

Изготовление съемного кожуха

Для увеличения безопасности устройства и защиты от искр к болгарке лучше изготовить кожух из оцинкованной жести или металлического корпуса старой аппаратуры. Его можно и сварить из тонкого металла.

  1. Чтобы избежать ошибок, вначале изготавливаем шаблон из картона.
  2. По нему вырезаем зеркальные разверстки.
  3. Чтобы торчащие заклепки не были помехой шлифовальному кругу, проклепываем крепежные уголки изнутри.
  4. Складываем и соединяем клепками обе половинки кожуха, крепим их на зажимной тяге и готовим резьбовые отверстия для крепления.

Универсальная ручная шлифовальная машина – всем известная болгарка (первые образцы которой от болгарской фирмы Sparky появились почти 50 лет тому назад) задумывалась как переносное приводное приспособление для различных операций механической обработки. Однако, по мере того как совершенствовались производственные возможности инструмента, стало ясно, что болгарке в некоторых случаях необходима надёжная опора. Купить готовую станину для болгарки или сделать её своими руками? Сегодня, мы разберём этот вопрос.

Продолжение работы с основанием станины для болгарки

Когда хомут на месте, необходимо установить на болгарку диск по дереву. Можно, конечно, обойтись и отрезным по металлу, но тогда будет слишком много дыма. Требуется сделать пропил в фанере, который и будет отправной точкой для дальнейшей работы, что требует чёткости углов.

ФОТО: YouTube.comУстановка диска по дереву для пропила фанеры

Измерения и установка линеек

Остаётся включить болгарку и пропилить фанеру, просто опустив УШМ вниз.

Для дальнейшей работы потребуется отрезок уголка с двумя отверстиями по одной грани для фиксации. Его нужно расположить так, чтобы непросверленная грань оказалась по центру пропила в фанере. Первым следует отметить отверстие, которое ближе к пропилу. Оно будет основным, а остальные «настроечными». С их помощью можно будет впоследствии выставлять углы спила обрабатываемого материала.

ФОТО: YouTube.comНужно отметить первое отверстие, которое после просверливается

Нюансы сверления отверстия

Изначально необходимо использовать сверло на 10, которое не должно углубиться больше, чем на ширину гайки. После нужно применить более тонкое сверло и пройти им фанеру уже насквозь. Сейчас станет понятно, для чего это следует делать.

В отверстие необходимо вставить гайку под ключ на 10

Она должна быть заподлицо с поверхностью (это важно!). Именно ступенька внутри её останавливает

ФОТО: YouTube.comОтверстие готово, можно забить внутрь гайку

Выставление углов

А вот теперь пришло время для точных замеров. В прорезь фанеры нужно вставить отрезной диск, после чего уголок выставить перпендикулярно болгарке. Необходим идеальный угол 90°. Затем следует отметить и засверлить дальнее от болгарки отверстие и также забить в него гайку. Теперь, если ввернуть оба винта, уже можно отрезать любую заготовку под 90°.

ФОТО: YouTube.comНеобходим прямой угол 90°

Однако это только начало работы с углами. Ведь требуется резка не только под 90°. Иногда необходимы и 45° как в одну сторону, так и в другую. Для обеспечения данного функционала нужно вывернуть дальний от болгарки винт и аналогичным способом, используя транспортир или угломер, засверлить ещё 2 отверстия и также вбить в них гайки.

Здесь следует быть предельно точным. Ошибка даже на один градус приведёт к ошибке в резке деталей.

ФОТО: YouTube.comУглы следует вымерять как можно тщательнее

Станину можно было бы считать законченной, однако существует проблема – если работать с металлом, фанера начинает гореть, а значит ей нужна защита.

Главные отличия заводских инструментов

На сегодняшний день станины для болгарок выпускаются теми же производителями, которые занимаются изготовлением самих инструментов. В зависимости от марки цена на самую простую конструкцию варьируется в пределах 3 тыс. рублей. Но более усовершенствованные модели стоят намного дороже — до 30 тысяч.

Чаще всего комплектация станины для болгарки выглядит следующим образом:

  • Качественные стойки, которые нужны для надёжной фиксации устройства под угловую шлифовальную машинку определённой модели.
  • Специальные зажимы и прихваты, размер которых унифицируется с Т-образными пазами. В некоторых случаях комплектация может быть дополнена комплектом профилированных подставок и слесарными тисками.
  • Опорные плиты, которые изготавливаются исключительно из толстолистовой стали. Помимо этого, они обязательно снабжены универсальными Т-образными пазами, что позволяет надёжно фиксировать обрабатываемую заготовку. В некоторых случаях для изготовления плиты может использоваться чугун.
  • Усовершенствованные модели снабжаются возвратным механизмом с пружиной.
  • Универсальные регулировочные приспособления, с помощью которых можно менять расположение УШМ по вертикали, а также поворачивать саму стойку.
  • Измерительные приспособления — обычная линейка или же угловой прибор.
  • Поворотные ручки, с помощью которых можно осуществлять рабочее перемещение инструмента.

Стоит отметить, что именно с помощью станины для УШМ можно произвести чистую резку труб из круглых профилей: обычная болгарка не может обеспечить надёжную фиксацию заготовки. С помощью станины можно выполнить угловые типы резов любого профиля. Итоговые технологические возможности таких приспособлений во многом зависят от площади используемой поверхности опорной плиты, а также от высоты подъёма УШМ в станине. Специалисты рекомендуют рассчитывать оптимальные параметры в зависимости от диаметра режущего круга.

✨34. Пневматическая болгарка

Если у вас имеется в хозяйстве мощный компрессор, тогда не помешает иметь еще и пневмоинструмент, который работает от сжатого воздуха и при этом имеет ряд преимуществ перед своими сетевыми собратьями.

Самым значимым преимуществом является эргономичность и размер инструмента, отсутствие двигателя, позволяет сделать устройство маленьким, что дает возможность работать в труднодоступных местах, куда электрические аналоги не достанут.

Также и вес изделия имеет большое значение для людей, которые долгое время работают с УШМ, в данном случае пневмоинструмент даст фору электроинструменту.

Предлагаемая шлифмашинка имеет корпус из алюминиевого сплава, входной штуцер под быстросъемное соединение, клапан подачи воздуха и редуктор.

Используется болгарка, как и электрические аналоги, для удаления заусенцев, шлифования сварных швов, резки материалов и т.д. Скорость оборотов до 10000 об/мин, можно регулировать давлением подаваемым от компрессора.

Особенности использования УШМ в качестве пилы

Не лишним для вашей безопасности будет напомнить о том, что не все виды дисков можно напрямую использовать для болгарки. В первую очередь это касается дисков для пиления древесины, имеющих значительно более низкие показатели оборотов, чем используются почти во всех болгарках.

Исключение составляют специальные диски по дереву, рассчитанные на стандартные обороты угловых шлифмашинок.

Хорошо, если ваш инструмент имеет регулировку оборотов. А если нет, то, прежде чем использовать свою УШМ в качестве торцовочной пилы по дереву, изготовьте несложный регулятор ее оборотов на базе микросхемы КР1182ПМ1, или близкой ей по показателям, по такой схеме.

Использовать простой реостат для этого не стоит. Вместе с уменьшением оборотов, он также пропорционально снизит мощность и крутящий момент инструмента. Да и для самой болгарки использование в таких режимах работы вредно.

Настоятельно рекомендуем обеспечить вашу стойку кнопкой аварийного отключения инструмента, ведь доступ к кнопке отключения после установки болгарки в стойку может быть затруднен. А даже надежно закрепленная в приспособлении УШМ – инструмент достаточно травмоопасный.

Можете ставить такую кнопку в разрез провода ее питания, но лучше разорвать ею подводящую электромагистраль, ведь снятая со стойки болгарка, становится обычным мобильным инструментом со всеми своими преимуществами.

Виды дисков для болгарки

УШМ широко применяется в строительных и ремонтных технологических операциях. Диски для болгарки отличаются между собой:

  • размерами наружного диаметра и толщиной;
  • материалом и способом изготовления;
  • предназначением и максимальной скоростью вращения.

Выбор дисков для болгарки подразумевает знание и учёт особенностей не только обрабатываемых заготовок, но и возможностей самого инструмента.

Отрезные

Самые используемые круги для УШМ, также называются абразивными. Они классифицируются по разным признакам. Имеются диски для работы с металлом, камнем, деревом. Ещё есть алмазный диск, который служит для работы с наиболее прочными и твёрдыми материалами (железобетоном, керамогранитом, кафелем, мрамором, гранитом и другими природными и искусственными камнями).

Дадим краткую характеристику каждому виду.

Общий признак для всех отрезных дисков — классификация по наружному диаметру и толщине. Наружный диаметр бывает:

  • 115 мм для маленьких бытовых болгарок;
  • 125 и 150 мм для средних по мощности и весу УШМ;
  • 180 и 230 мм для мощного профессионального инструмента.

Толщина дисков меняется в диапазоне от 1 до 3,2 мм. Она зависит от размера насадки: диски с большим диаметром имеют большую толщину; диски средние и малые — любую. На выбор толщины диска влияют:

  • скорость вращения рабочего органа болгарки;
  • предполагаемая нагрузка.

Отрезные (абразивные) круги для металла

Эти круги применяются для работы с листовой кузовной сталью (толщина дисков от 1 до 1,6 мм) и сортового стального проката: арматуры, кругляка, швеллера, уголка и других видов (толщина дисков от 2,5 до 3,6 мм). Есть специальные насадки для работы с нержавейкой, алюминием, чугуном и другими металлами.

Отрезной диск по металлу для болгарки

Данные об этом имеются на поверхности диска в виде нанесённой маркировки и цветной полоски. Абразивные диски представляют собой несколько слоёв стекловолоконной сетки, на которые под большим давлением с обеих сторон напрессован бакелитовый абразивный материал (карбид кремния, корунд, электрокорунд). Затем армированные абразивные диски, чтобы обрести прочность, помещаются в печь для термообработки. Заданная температура нагрева — 200 градусов. Там масса спекается и становится прочной и устойчивой к разрушению на осколки.

Они абсолютно идентичны дискам для металла и отличаются только применяемыми абразивами.

Круг для камня

Для дерева

Они изготовлены из высокопрочной стали и оснащены по наружному диаметру острыми зубьями. Работают эти насадки по принципу циркулярки и довольно опасны в работе. Рекомендуется болгарку стационарно закреплять с помощью специального приспособления.

Отрезной диск по дереву для болгарки

Алмазные

Они применяются для резки высокопрочных материалов из природного и искусственного камня.

Алмазный диск по камню для болгарки

Существуют разные виды алмазных дисков для бетона, железобетона, камня. Между собой они отличаются фракционностью алмазного напыления и видом режущей кромки — сплошной, с крупными или мелкими прорезями, насечками

Важно знать, что алмазный диск не используется для работы с металлическими заготовками. По внешнему виду понять предназначение алмазных дисков затруднительно. Лучший вариант — перед покупкой проконсультироваться у продавца-консультанта или внимательно изучить приложение к упаковке.

Некоторые производители алмазных дисков окрашивают лицевую сторону краской, в зависимости от материала, для которого они предназначены:

  • зелёной — для гранита;
  • жёлтой — для гипса и кафеля;
  • синей — для мрамора и бетона;
  • серой — для гранитокерамики и черепицы;
  • оранжевый — для кирпича.

Алмазный диск с сегментированным режущим лезвием используется для резки камней сухим способом. Круги со сплошной режущей кромкой требуют водяного охлаждения. Турбодиски с прорезями в теле круга работают с более высокой скоростью вращения, чем диски с сегментированным лезвием.

Шлифовальные и обдирочные

Шлифовальные круги делятся на четыре вида:

Лепестковыми (наждачными) насадками удаляют старую краску, грунтовку или лак, шлифуют деревянные изделия.

Так выглядит лепестковый диск

Специальными проволочными кругами ликвидируется ржавчина и удаляются стойкие загрязнения.

Алмазными модификациями в виде чаши полируются изделия из камня.

Тарельчатыми дисками из пластика или резины полируются металлические поверхности. На тарелки можно крепить сменные диски с наждачной бумагой, войлоком, губкой, тканью.

Большинство шлифовальных дисков работают со специальными пастами или жидкостями, включающими абразивы тончайшего помола. Этими насадками шлифуются поверхности любых материалов, в том числе и автомобильные кузовные детали в автосервисах.

Промышленные конструкции станины

Станина для болгарки потребуется в следующих случаях:

  1. Ведётся резка/шлифовка конструкции из труднообрабатываемого материала, либо с большой площадью поверхности.
  2. Требуется повышенная точность реза.
  3. Необходимо с одними и теми же параметрами обработать несколько изделий.
  4. Материал заготовки отличается несплошностью по сечению, и наличие пустот и раковин может спровоцировать вибрацию, удары и, следовательно, резкую подвижку корпуса машинки.

Станина для болгарки производится практически теми же фирмами, которые выпускают и сам инструмент. Цена на простейшую конструкцию, в зависимости от её производителя, не превышает 2500…3000 руб., но с повышением функциональных возможностей цена станины возрастает до 20000…25000 руб., а такие затраты уже сможет позволить себе далеко не каждый домашний мастер.
Кроме того, такие стойки не отличаются особой универсальностью, и, конечно, не учитывают индивидуальные потребности пользователя.

Состоят такие станины из следующих элементов:

  • Опорной плиты, которая производится из толстолистовой стали и снабжается т-образными пазами для крепления обрабатываемой заготовки. Может быть и плита из чугуна;
  • Собственно стойки, на которой предусмотрено крепёжное устройство под УШМ конкретной модели;
  • Регулировочных приспособлений, позволяющих поворачивать саму стойку, а также изменять расположение УШМ по вертикали;
  • Опционально: зажимов или прихватов для заготовки, размеры которых унифицируются с т-образными пазами. Иногда в комплект дополнительно входят ещё и слесарные тиски с комплектом профилированных подставок;
  • Поворотной ручки, при помощи которой выполняется рабочее перемещение самой болгарки;
  • Измерительных приспособлений, чаще угловой или обычной линейки;
  • В особо продвинутых моделях имеется ещё и возвратный механизм с пружиной.

Положительными особенностями считается возможность чистой резки труб из круглых профилей, произвести которую без устойчивого зажима заготовки проблематично и даже опасно. Станина для болгарки необходима также для угловых резов любого профиля.

Технические возможности данных приспособлений зависят от площади опорной поверхности плиты и высоты подъёма УШМ в станине. Обычно параметры рассчитываются под диск болгарки диаметром до 250 мм, и под размеры фиксируемой части заготовки не более 100…150 мм.

Пошаговая инструкция по изготовлению гриндера


Первым делом нужно подготовить основание для болгарки. Для этого из листовой фанеры вырезаем детали, размеры которых соответствуют техническим характеристикам углошлифовальной машины. Вырезаем их, сверлим отверстия для креплений и роликов. После этого переходим к следующим этапам.

Готовим болгарку

С корпуса углошлифовальной машинки, которая будет использоваться для изготовления станка, удаляем пыль, смазку и другие загрязнения. Лучше всего выполнить полную чистку устройства, чтобы обеспечить его безупречную работу в дальнейшем.

Делаем ролики

Именно для этой цели мы заранее подготовили фрезеровальный станок. С его помощью изготавливаются:

  • ролик для ремня;
  • точно такая же деталь, но большего размера. Он будет затем устанавливаться на вал болгарки;
  • еще один ведомый ролик.

Маленькие деревянные ролики склеиваются между собой с использованием клея ПВА. После этого нужно поместить их под пресс на 48 часов, чтобы клеевой состав хорошенько высох. Затем выполняется шлифовка деталей, скругление всех острых углов и покрытие деталей лаком.

Запрессовываем подшипники

Они устанавливаются точно по краям во внутренней полости малых роликов. При этом желательно хорошо промазать клеем отверстия, чтобы исключить смещение подшипников в процессе эксплуатации будущего станка.

Назначение станины для болгарки

Использование станины позволяет обрезать изделия быстро и качественно

Закрепление электроинструмента на жёсткой стойке имеет ряд преимуществ. Так, благодаря станине вам не придётся держать болгарку в руках, что позволит сосредоточиться на точности обработки изделия

К тому же вы исключите риск того, что турбинка может выскользнуть из рук от усталости или неосторожности. В шлифмашинках зачастую имеются специальные резьбовые отверстия для фиксации на станине, благодаря которым можно расположить инструмент под удобным углом

А вращающийся держатель позволяет изменять вертикальное положение инструмента в зависимости от поставленных задач.

Техника безопасности

Как вы поняли, при изготовлении станины из металла вам придётся работать со сваркой. Но перед тем как взять в руки это устройство, надо обязательно ознакомиться с техникой безопасности. Сварщик имеет дело с электрическим током, поэтому неправильное обращение с оборудованием может привести к непоправимым последствиям.

Прежде чем включать аппарат в сеть, нужно осмотреть его. Убедитесь в том, что изоляция кабелей не повреждена. Если состояние проводов вас насторожило, то не пользуйтесь этой сваркой, пока не замените их.

После внешнего осмотра включаем аппарат нажатием кнопки «вкл.». При запуске должен быть слышен только звук работающего кулера. Это говорит о том, что вместе с аппаратом заработало принудительное охлаждение. При работе со сваркой нужно помнить о высокой температуре – накладываемые швы очень горячие, поэтому все манипуляции с металлами нужно выполнять в спецодежде. Используйте специальные перчатки, маску и ботинки на резиновой подошве. Последние ни в коем случае не должны быть коваными.

С чего состоят пороги для автомобиля и для чего они предназначены

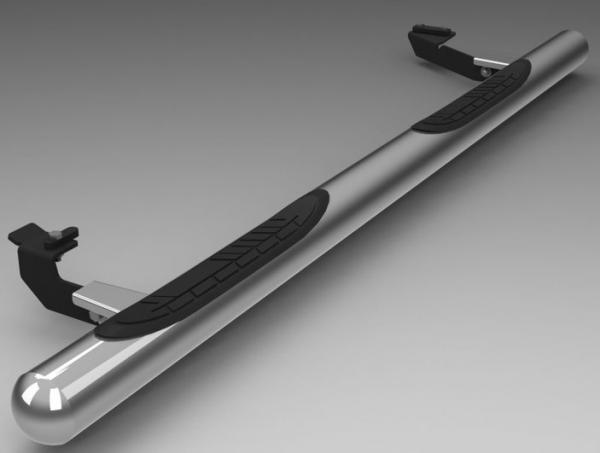

Пороги на транспортные средства делятся на несколько видов. Отличие их друг от друга заключается в том, как они крепятся на транспортное средство и для чего именно предназначены.

Разберем подробно, какие виды порогов для автомобилей бывают.

  • Несъемные. Такие пороги крепятся сваркой и составляют целосную конструкцию кузова. Она выглядит более жесткой.
  • Съемные. В отличии от несъемных, эти пороги прикрепляют к нижним частям кузова транспортного средства, с помощью саморезов или специальных болтов. Они могут быть как защитные, так и как дополнительная ступенька.
  • Силовые пороги ставят на рамных внедорожниках. Прикрепляют их к раме сваркой или же, используя специальные мощные болты с гайками. Эта силовая конструкция будет намного больше нежели пороги на автомобилях, у которых несущий кузов.

Начинаем работу: подготовка платформы

В качестве основания станины лучше всего использовать фанеру, толщиной 10 мм. Установив на неё рычаг (с небольшим смещением от середины одной из сторон), необходимо отметить места крепления, которые после будут засверлены. Не стоит бояться, что рычаг встанет немного неровно, выводить его по угольнику нет необходимости. Дальнейшая разметка производится именно с учётом расположения этого рычага, а значит в итоге все углы будут идеальны.

ФОТО: YouTube.comОтмечаем места крепления, которые впоследствии нужно засверлить

Установка ножек станины на платформу

Теперь необходимо немного поднять платформу над поверхностью, на которой она будет устанавливаться. Для этого из той же фанеры нужно напилить 4 одинаковых квадрата, которые будут располагаться по углам. Их следует крепить на ПВА и саморезами. Конечно, можно обойтись и без клея, просто так будет надёжнее и проще.

ФОТО: YouTube.comНожки нужны, чтобы приподнять платформу над поверхностью

Фиксация рычага

Далее рычаг следует крепить на платформе при помощи четырёх болтов. Если они слишком длинные, то лучше их заводить снизу основания, а сверху накручивать гайки.

Нельзя забывать и про шайбы. Вместо обычных, лучше использовать гравёрные, это исключит ослабление затяжки от вибрации при работе болгарки.

ФОТО: YouTube.comРычаг нужно крепить к платформе при помощи болтовых соединений

Крепление болгарки на рычаге

Возникает вопрос, как закрепить болгарку на рычаге. Очень просто. С краю рычага нужно сделать отверстие, сквозь которое болгарку можно и крепить на болт. Его следует вкрутить в отверстие, предназначенное для рукояти. Дополнительно корпус можно зафиксировать обычным хомутом.

Ещё одна важная деталь. Позади рычага необходимо установить возвратную пружину, которая будет поднимать болгарку и удерживать её в верхнем положении.

ФОТО: YouTube.comПружина и болт на месте, останется только хомут установить
