Принуждение к откручиванию

Hardcore. Вгрызаемся

Если позволяет пространство, то за головку болта можно ухватиться раздвижными клещами или газовым ключом. (а также любым похожим зубастым инструментом) Зубы на инструменте часто имеют направление, поэтому откручивать нужно конкретной стороной. В отличии от плоскогубцев, усилие клещами развивается больше, а зубчики впиваются снимая реальную стружку. Газовый ключ так вообще предназначен крутить круглые трубы)

Источник картинки: https://www.dieselarmy.com/engine-tech/10-tricks-remove-stuck-seized-stripped-bolt-nut/Источник картинки: https://global.rakuten.com/en/store/mutsuura/item/10014547/

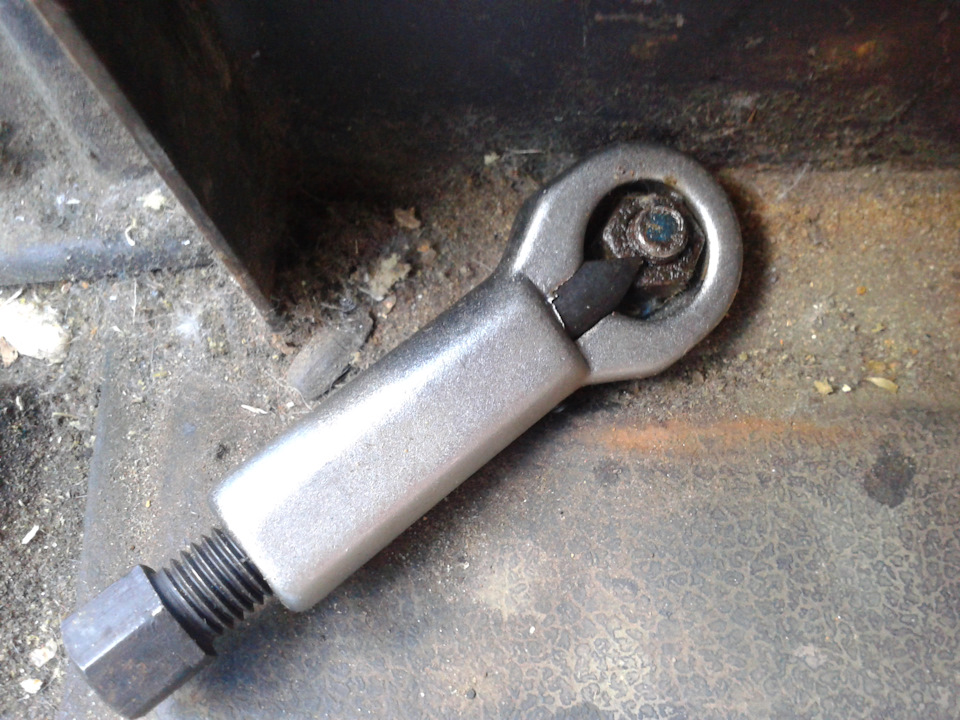

Гайколом. (или гайкокол, гайкорез, гайкоруб) Этот инструмент при помощи винта и клиновидного ножа просто разрезает гайку по радиусу. Можно использовать в труднодоступных местах. Есть как простые приспособления, где нож надвигается вращением винта, так и гидравлические, способные щелкать гайки как семечки.

Источник картинки: https://www.drive2.ru/l/10198077/

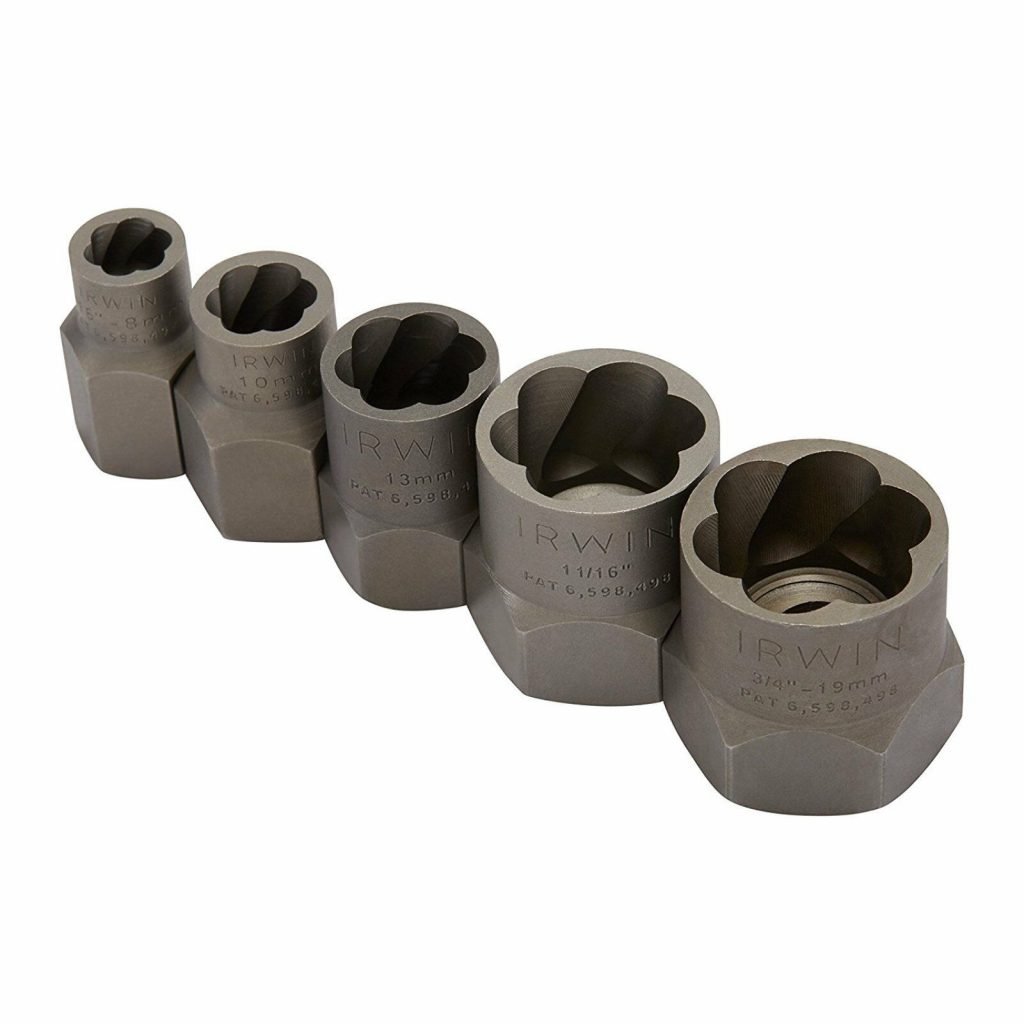

Специальные головки для поврежденного крепежа (bolt extractor). За счет канавок с левым вращением, такая головка при откручивании болта вгрызается в то, что осталось и выворачивает болт. Работает в труднодоступных местах и углублениях.

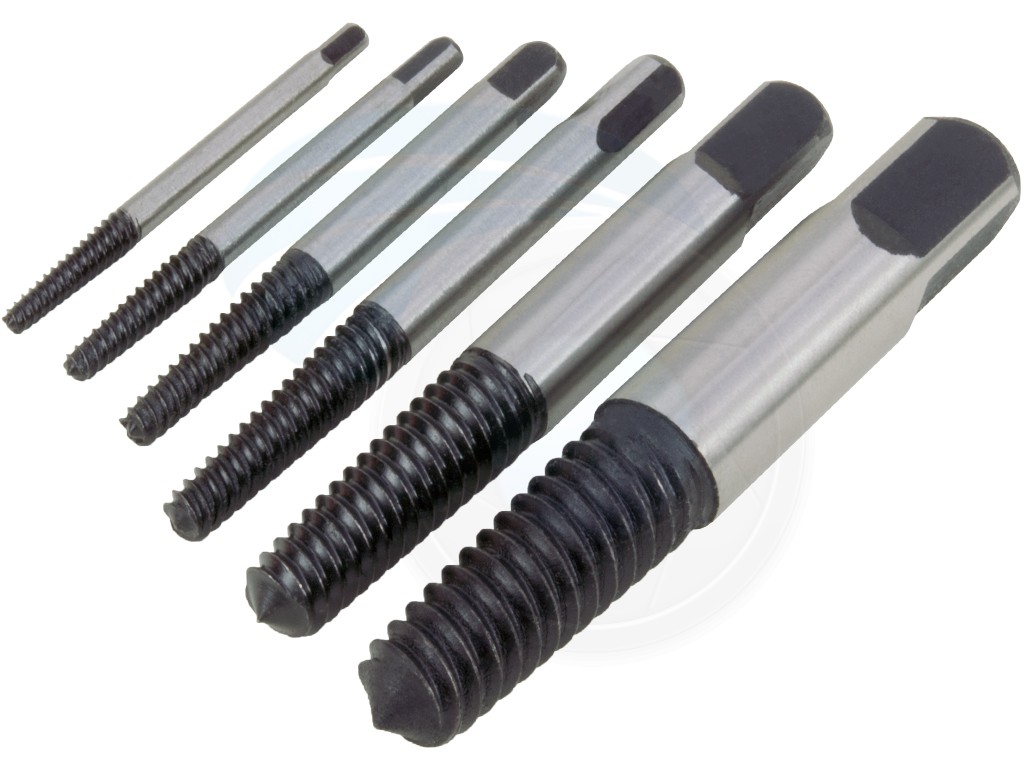

Экстракторы. Изготавливается из закаленной стали и обычно имеет коническую левую резьбу. Болт предварительно засверливается, и в него вворачивается экстрактор. Резьба на инструменте вгрызается в тело болта и позволяет его вывернуть. Обычно размер экстрактора начинается для крепежа крупнее М4, но у японцев есть вариант и для М2.5 (например http://www.koyo-industries.jp/product/anex/Broken_Screw_Extractor.html) Экстракторы есть как длинные — они заглубляются в тело болта, так и короткие — специально для головок внутреннего шестигранника. Также есть прямые экстракторы (https://www.irwin.com/tools/browse/screw-bolt-extractors/straight-flute-screw-extractors), на необитаемом острове можно просверлить винт, и забить в него переточенный метчик/напильник или даже головку torx, и вращать тело винта через такой эрзац-инструмент. Но если вам жалко время — лучше сразу купить специализированный инструмент.

Нарезание шлица. Раньше для этих целей использовалась специальная пила без развода зубьев «шлицовка». Сейчас все повально нарезают прямой шлиц диском болгарки/дремеля. Нарезание шлица — простой и эффективный способ, но есть опасность разломить головку пополам. Используйте плоскую отвертку точного размера, и желательно с заточкой hollow ground.

Источник картинки: https://www.woodworkweb.com/woodworking-videos-1/woodworking-tips-videos/689-5-quick-cordless-drill-hacks.html

Сварка. Идея простая — просто приварить к сорванному крепежу гайку, и отвернуть. Способ работает если у вас достаточно свободного места вокруг и крепеж изготовлен из сплава, который хорошо варится. Для защиты детали перед сваркой подложите шайбу.

Метчики и сверла.

Это отдельная боль, поскольку как удалить металлический инструмент, который твердый настолько, что сам предназначен для резки металла? Особенно «весело» в производстве — представляете как обидно сломать метчик в огромной детали за 100 000 руб? Поэтому я выделил метчики отдельно.Специальный инструмент для выворачивания метчиков — имеет три зубчика, которые зацепляются за углубления в метчике (у него несколько лезвий, поэтому между отверстием и метчиком всегда есть зазоры) Гуглить «Broken tap extractor».

Выкрашивание зубилом. Метчики твердые и хрупкие — регулярно затачиваемым острым зубилом можно выламывать метчик по кусочкам, пока он не будет полностью разрушен.

Высверливание специальным твердосплавным сверлом. Твердые сплавы хрупкие, поэтому сверло больше напоминает пруток с трехгранным наконечником, чем привычное спиральное сверло. Работать таким инструментом лучше при помощи станка.

Картинки с сайта: http://omegadrill.com/

Гайколом. Переходим к радикальным мерам!

После того, как человек изобрёл гайку, он столкнулся с двумя её нехорошими свойствами. Когда не нужно, она легко отворачивается и теряется. И наоборот — попытки отвернуть иногда остаются тщетными. На протяжении веков эту проблему решали по-разному. Сегодня для этой цели используют специальный инструмент — гайколом (также называемый: гайкорез, гайкоруб, гайкокус).

Как обычно отвинчивали нехорошие гайки?

До недавнего времени для откручивания проблемного крепежа (закипевшие, приржавевшие гайки, а также с зализанными гранями) использовали подручные средства.

Щадящие способы:

Смочить резьбовое соединение керосином или проникающей смазкой типа WD-40. Эта процедура требует длительного времени, поскольку одного раза недостаточно и требуется выдержка в течение нескольких часов.
Нагреть гайку с помощью газовой горелки или теплового пистолета.
Приварить к отвинчиваемой другую, более крупную гайку, после чего попытаться отвинтить то, что получилось, ключом большего размера.

Хирургические методы:

Стронуть с места или разрубить зубилом. Для этого необходимо обладать твёрдой рукой и точным глазомером. Пригодится и минимальное владение ненормативной лексикой, после того, как стукнете себе молотком по руке.
Отпилить ножовкой по металлу или болгаркой, если есть доступ.

В результате хирургического вмешательства будет испорчен также болт или шпилька.

Устройство и принцип действия гайколома

Несмотря на многообразие конструкций механических девайсов, все они включают в себя:

Корпус, обычно кольцевой или замкнутой формы, как наиболее жёсткой. У некоторых инструментов (гидравлических с мультипликатором) форма корпуса — С-образная. Жёсткость открытого корпуса меньше, однако такая форма диктуется особенностями конструкции.
Режущий элемент — клиновой нож, который может быть как подвижным, так и неподвижным (закреплённым на корпусе).
Привод перемещения ножа или нажимной опоры.

Механизм перемещения	Тип привода	Насос	Гидростанция
Механический (винтовой)	Ручной	—	—
Гидравлический	—	—
Ручной	—
Ножной	—
Механизированный	—	+

Как работает гайколом? По принципу действия он напоминает зубило. Отличие в том, что перерубает деталь не с удара, а плавным перемещением режущего зуба.

В механическом устройстве движение обеспечивается за счёт винтовой передачи (резьбы). Для этого с помощью гаечного ключа вращают силовой винт, который ввинчиваясь в неподвижную резьбовую втулку, заставляет двигаться режущий клин, в результате чего стенка шестигранника перекусывается.

Гидравлические гайколомы работают от поршневого привода за счёт давления рабочей жидкости (масла). Бывают следующих видов:

Со встроенным гидроусилителем. Внешне ничто не выдаёт гидравлической природы устройства (за исключением открытой формы корпуса). Деталь перекусывают вращением такого же винта, как и в механических устройствах. Но, как говорят французы, — «дьявол кроется в деталях». Внутри выполнены две цилиндрических расточки разного диаметра, заполненных маслом, в каждой из которых находится свой поршень. Винт при его вращении перемещает не резак, а маленький поршень, который создаёт перед собой давление. Во второй расточке оно действует на большую площадь, в результате чего усилие увеличивается.
Аналог гидравлического домкрата. Представляет собой корпус с двумя рукоятками, внутри которого имеется масляный резервуар и двухпоршневой мультипликатор. В процессе работы за одну рукоятку удерживают инструмент, другой совершают качательные движения. Внешне это напоминает работу с гидравлическим домкратом или со шприцом для пластичной смазки.
Работающие от отдельного привода. Режущий аппарат вместо нажимного винта оснащен муфтой для быстрого подключения гидравлики. Внешний источник давления — ручной или ножной гидравлический насос (помпа), либо гидростанция с электроприводом.

Механические ручные

Доступный инструмент, в основном бытового назначения, если требуется удалить закисший крепёж при ремонте автомобиля или другой транспортной техники. Для всех рукастых автолюбителей или связанных с ремонтом различных металлических конструкций.

Средства последней надежды

Профессиональный гайковерт поможет там, где бесполезны другие методы. | Фото: club.dns-shop.ru. Если даже нагрев не помог, то проржавевший крепеж с большой долей вероятности уже не спасти. Пневматический или электрический ударный инструмент очень эффективен, но гайковерты часто обрывают головки «сложных» болтов.

Откручивание проблемных гаек также нередко заканчивается их механическим удалением. Для этого гайку разрезают на части пилой или болгаркой, также можно засверлиться дрелью в нескольких местах. Порой достаточно двух надпилов на противоположных гранях, и гайка начинает вращаться. А самый простой способ, как быстро расколоть старую гайку – использовать специальное устройство, известное как гайкорез или гайкокол.

Набор стальных съемников для прикипевших гаек. | Фото: zubr68.ru. Гайкорез (гайкокол) в работе. | Фото: drive2.ru.

При снятии прикипевшей гайки перечисленными выше способами иногда повреждается резьба. Чтобы ее «выровнять», достаточно прогнать испорченные шпильки плашкой.

Анаэробный фиксатор резьбы

Это специальный герметик, который необходимо нанести на место закручивания гайки, после чего установить крепеж. Из отверстия вытесняется весь воздух, метиз фиксируется и не раскручивается

Обратите внимание на то, что после застывания демонтаж и повторное использование гайки невозможны. При необходимости снятия можно использовать ударный гайковерт или нагрев

Вопрос, как открутить болт если он не выкручивается, возникает при ремонте старой техники и связан он с окислением металла и появлением ржавчины. Обычно на устранение подобной проблемы уходит много времени и сил. Поэтому лучше воспользоваться несколькими советами, которые помогут легко и быстро справиться с застывшим намертво болтом.

Способы и ремонтные работы

Смесители для кухни и ванной выполнены из латуни, которая не ржавеет. Но она так же, как и другие металлы, из которых могут быть выполнены прочие части, закисает в результате взаимодействия с накипью, грязью и другими веществами. Чтобы избавиться от ржавчины и без труда открутить прикипевшую гайку смесителя, пользуются такими методами:

механическим;
термическим;
химическим.

Попытаться открутить сначала рожковыми, накидными, торцевыми ключами, потом разводным. Если не поддается, изменить в большую сторону силу воздействия, увеличив длину ключа отрезком трубы. При силовом воздействии стираются грани гайки. Она становится круглой. В некоторых моделях смесителей изначально используют такие элементы.

Когда нет граней, ключ прокручивается и не может зацепиться. В данном случае к гайке приваривают торцовую головку и откручивают с помощью воротка. Или делают насечки зубилом с помощью молотка.

Иногда помогает нагревание. Температура способствует расширению материала. Используют различные источники тепла. Подойдет для этих целей паяльная лампа. Но при сильном нагревании расплавятся пластиковые детали смесителя. Строительный фен с горячим воздухом создает щадящую температуру.

После нагревания попытаться открутить, сначала простучав гайку с болтом. При постукивании ржавчина и накипь рассыпаются. Откручивать методом раскачивания: сначала направить ключ по часовой стрелке, затем против часовой. Ржавчина разрушается, когда ключ движется в разных направлениях.

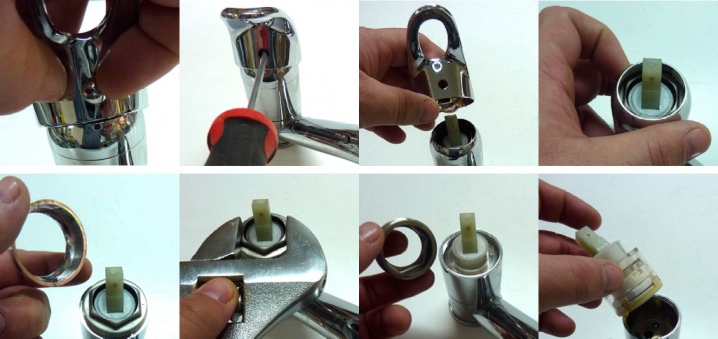

В ванной при замене картриджа однорычажного смесителя сначала снимают ручку (гусак) смесителя и излив. Для этого откручивают болтик на корпусе. Под ручкой расположена декоративная деталь, которая закрывает основную большую гайку. Декоративная сферическая гайка откручивается рукой. Но иногда она тоже прикипает к корпусу. Поэтому заливают под нее растворитель или уксусную кислоту. Можно воспользоваться шприцем и тонкой струйкой ввести жидкость под деталь. Подождать, пока откиснет налет. Постучать по краям, используя деревянную колодку. После этого надеть шестигранный накидной ключ, который обхватывает все грани. Откручивать, используя метод раскачивания.

Под декоративной деталью расположена большая гайка. Она фиксирует картридж в рычажных смесителях. Как правило, большая гайка изготовлена из латуни. Желтый цвет выделяет ее среди остальных элементов крана. Большая гайка состоит из 6 граней с внутренней резьбой.

Если стоит цель сохранить смеситель, нужно действовать осторожно, не нарушая целостности гайки. Для откручивания использовать шестигранную головку, но лучше торцевой трубчатый ключ нужного размера. Использовать перед откручиванием проникающие жидкости или уксус

Смочить ткань уксусом и подождать несколько часов, пока жидкость проникает вглубь. Затем накинуть торцевой ключ с воротком и откручивать осторожно рывками против часовой стрелки

Использовать перед откручиванием проникающие жидкости или уксус. Смочить ткань уксусом и подождать несколько часов, пока жидкость проникает вглубь

Затем накинуть торцевой ключ с воротком и откручивать осторожно рывками против часовой стрелки

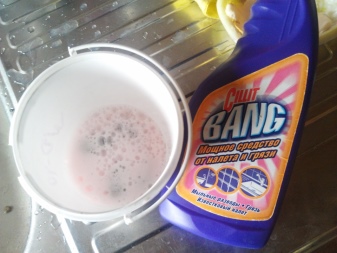

Для разрушения ржавчины на металлических изделиях используют химические вещества:

растворы кислот;
средство WP-40;
растворители ржавчины.

Растворы уксусной, соляной, серной, ортофосфорной кислот, взаимодействуя со ржавчиной, частично съедают её, делают рыхлой. Популярное средство WP-40 содержит в составе уайт-спирит, бензин легколетучий, минеральное масло. Также пользуются бензином, керосином, спиртом для устранения ржавчины на креплении.

При сантехнических ремонтных работах часто для разрушения заржавевших гаек под раковиной используют зубило, молоток.

Помощь химических веществ в откручивании заржавевшей гайки наглядно представлена в следующем видео.

Гайкорез, гайкокол – решит вопрос проблемных гаек

Тот, кто занимается ремонтом автомобилей, наверняка не раз сталкивался с ситуацией когда, гайка закисла или заржавела, и открутить ее не предоставляется возможности, так как ее грани слизаны. Как правил решением возникшей проблемы является болгарка с отрезным диском.

Гайка тупо разрезается, но при этом есть вероятность повреждения шпильки, что может усложнить ремонт автомобиля. Если учесть, что не везде есть полноценный доступ к нужной гайке, то иногда приходится тратить кучу времени, перепиливая ее простым полотном от ножовки по металлу.

Чтобы облегчить вашу участь, было придумано специальное приспособление, которое называется гайкорез, (некоторые его называют еще гакоколом). Смысл этой приспособы состоит в следующем, надеваем одну его часть с резаком на гайку, и начинаем закручивать шток.

Более подробно принцип действия гайкореза (гакокола) смотрите в представленном видео.

Гойкокол своими руками

Для тех, кто любит делать все своими руками или же не имеет возможности купить гайкорез его не сложно изготовить своими руками.

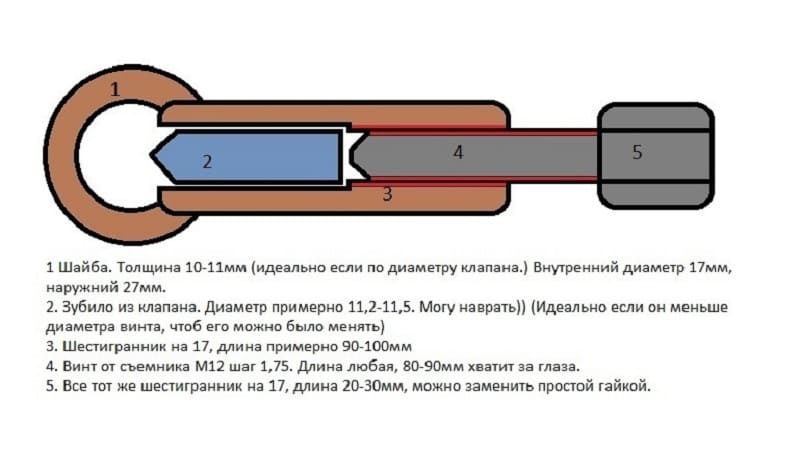

Вот собственно, схематический рисунок гайкореза

Для его изготовления нам понадобится винт от двухлапого съемника (его можно использовать и в гайкокле и в съемнике). Небольшой отрезок шестигранника на 17 моторный, клапан подходящего диаметра (в нашем случае это 11 мм). Клапан обрезаем, затачиваем и закаливаем.

Также понадобится толстая шайба толщиной 1см. Теперь о работе. В шестиграннике сверлим сквозное отверстие и нарезаем резьбу . Резьбовая часть 45 мм, столько же осталось примерно под зубило. Жало зубила прячется заподлицо. Делай под геморройные гайки на 13.

Поэтому размер гайколома небольшой.

Опробовал тут же. Новенькую гайку разрубил с двух оборотов от руки.

Немного погнулся родной вороток. Сразу решил переделать под ключ на 17 и покрасить термостойкой серебрянкой… для красоты

Длина винта конечно большая, но может потом и обрежу, пожертвовав съемник.

Неразборный антивандальный крепеж

Есть два основных способа добиться того, чтобы крепеж стал неразборным:

Используется отрыв монтажного элемента

Отрыв монтажного элемента происходит при достижении нужного момента затяжки, после чего откручивать уже будет просто не за что.

Применяются отрывные гайки (их ещё называют гайки срывные и срывные болты (они же отрывные винты, или болты с отрывной головкой). И те и другие представлены в нашем ассортименте:

Шлиц однонаправленного действия

Закрутить его можно, а вот открутить уже не получится – отвертка или головка будут выскакивать или проворачиваться. В нашем ассортименте это винты и саморезы с полукруглыми и потайными шляпками с односторонним щлицем One Way .

«Внимание! Чтобы закрутить такой крепеж, вам не потребуется специального инструмента – достаточно отвертки или биты с прямым шлицем, или предмета, способного их заменить!»

Гайколом (гайкоруб, гайкорез, СССР М2-М8), принцип работы и применение. МИРовая библиотека

Одна прикипевшая к болту гайка может превратиться в настоящую проблему. Если резьбовое соединение не удается разобрать стандартным способом, ситуацию способен спасти гайкорез.

Существует множество видов этого инструмента.

Еще одно название – гайкокол, так как крепеж часто раскалывается под натиском клиновидного режущего механизма.

В действительности, прежде чем воспользоваться гайкоколом, мастер испробует все возможные варианты отвинтить прикипевшую гайку: вымачивание в керосине, прогрев паяльной лампой, торцевой или накидной ключ с большим рычагом.

И когда грани крепежа будут полностью слизаны, принимается решение использовать импровизированный гайкоруб – молоток в паре с зубилом.

Однако, такой метод травмоопасен и сам по себе неэффективен, особенно, если нет места для хорошего размаха перед ударом.

Тогда-то мастер вспоминает, что где-то когда-то он оставлял в инструментальном ящике раскалыватель гаек, способный освободить болт за минуту, а то и меньше.

Назначение и принцип действия гайкореза

Гайкорез предназначен для удаления гаек с любыми повреждениями, независимо от степени их покрытия ржавчиной.

Не смотря на все многообразие конструкций инструмента, в их основе лежит режущий зуб, который медленно вдавливается в гайку, прорезает ее со стороны граней до самой резьбы, освобождая болт без его повреждения.

Клиновидная форма зуба способствует расширению гайки в месте реза, из-за чего крепеж часто раскалывается надвое.

Гайка с прорезанной гранью легко удаляется рукой, или откручивается ключом.

Принцип работы гайколома схож с зубилом, однако, вместо ударного воздействия на гайку, на нее оказывается медленное давление режущего элемента.

Изготовление

Берём ненужный наконечник рулевой тяги от легкового автомобиля и отпиливаем от него всё не нужное.

Далее сверлим отверстие сверлом 10 мм по class=»aligncenter» width=»1280″ height=»720″|fcw3qayjh5a| src=»https://www.freeseller.ru/uploads/posts/2018-11/1541414332_gajkokol-svoimi-rukami-6.jpg» class=»aligncenter» width=»1280″ height=»720″ Привариваем гайку М12 к основанию наконечника так, чтобы оба отверстия совпали, для этого в отверстие гайки можно вставить шток 10 мм который сцентрирует две заготовки.

Готовую деталь шлифуем и полируем (по желанию) придавая более эстетический и красивый вид нашей заготовке.

Теперь чтобы изготовить колущий элемент нашему гайкоколу, мы используем кусок хвостовика от сверла 10 мм. Отрезаем кусок сверла длинной 35 мм, и затачиваем его с обеих сторон как зубило.

Дальше берём заточенный кусок сверла и вставляем его внутрь гайки, после чего вкручиваем болт. Желательно использовать болт с твёрдостью не менее 8,8 единиц, так ваше устройство прослужит гораздо дольше.

Устройство и характеристики

Конструкция каждого гайкореза состоит из следующих элементов:

• Корпус может иметь кольцевую замкнутую или С-образую форму.

Первый вариант распространен среди инструмента с ручным приводом, обладает повышенной жесткостью.

С-образный вариант менее жесткий, но его использование обуславливается конструктивными особенностями некоторых гайкорезов.

Корпус накидывается на гайку, подобно накидному ключу, с ручкой для удержания, которая работает, как резьбовой упор для режущего зуба в механических моделях.

• Режущий зуб – рабочая часть инструмента.

• Привод – элемент гайколома, двигающий зуб или нажимную опору.

В зависимости от типа инструмента, бывает ручной и гидравлический.

В последнем варианте используется гидроцилиндр, многократно повышающий прикладываемое усилие.

Характеристики гайкореза, на которые следует ориентироваться при его выборе:

Габариты инструмента и его масса;
Диаметр гаек, с которым способен работать гайколом;
Тип привода.

Материал

Гайколомы изготавливаются из инструментальной стали с хромованадиевой режущей частью, обладающей высокой прочностью и износостойкостью.

Рукоять инструмента может быть покрыта маслостойкой резиной, что обеспечивает надежный хват влажными или жирными руками.

Размеры и вес

Каждая модель гайкореза подходит для работы с гайками определенного диапазона размерностей.

Обуславливается это не только размерами накидного корпуса, но и диаметром самого ножа.

Это логично, т.к. если взять слишком большой инструмент, зуб, вместо разрезания грани гайки, будет сминать крепеж, повреждая тем самым резьбу болта.

Что такое гайка и болт?

Начнем с теории и вспомним, что такое гайка и болт, а также какие функции они выполняют:

Болт — стержень, выполненный из металла, и имеющий головку квадратного или шестигранного сечения, а также резьбу, предназначенную для накручивания гайки. Сегодня существует множество видов болтов, конструкция и формы которых зависит от назначения. Здесь стоит выделить анкерные, откидные или рым-болты, болты с потайной или полукруглой головкой.
Гайка — крепежный элемент, имеющий отверстие с нарезанной внутри резьбой. Как правило, гайки имеют шестигранную форму и выполняются под откручивание гаечным ключом. Но бывают и другие варианты изделий — круглые с насечкой, с выступом и прочие.

Устройство и характеристики

Вне зависимости от конкретной модели гайколом имеет следующие части: корпус, привод, режущий элемент.

Корпус гайкокола, подобно накидному ключу, устанавливается на гайке, для чего его выполняют в виде полу или полного кольца. Диаметр отверстия определяет, с какими гайками может работать инструмент. Рукоятка с винтом в механических моделях также служит упором для режущей части. Привод создаёт необходимое для резки металла усилие.

В связи с тем, что каждый инструмент имеет допустимый диапазон гаек, при покупке имеет смысл брать набор гайколомов. Так нужный вариант всегда будет в наличии.

Материал

В качестве основного материала выступает сталь, для режущего компонента – более прочные и износостойкие марки из легированного металла. Ручки покрывают химическистойкой резиной для большего комфорта и надёжного хвата, в т. ч. замасленными руками.

Размеры и вес

Габариты и масса гайколома варьируются от модели к модели и зависят от рабочего диапазона диаметров гаек. Простые механические приборы длиной около 100 мм весят примерно 200 г. Гайкоколы усиленные гидравликой под гайки до 24 мм могут весить до 4 кг. По габаритам данный гайколом гидравлический будет схож с автомобильным домкратом.

Термический способ

Если предложенный вариант с растворителем не даёт результата, то стоит испытать термический способ. Нагревая гайку, накрученную на болт, можно увеличить изделие. В таком случае появится шанс сорвать ее с места. Если болт размещен в корпусе, этот вариант также можно применять. Нагревание изделия немного изменит структуру ржавчины, и шанс выкрутить уже остывший болт увеличится. Для термической обработки можно использовать газовую горелку. Однако приобрести навык обращения с такой аппаратурой не так просто. Это требует времени. Прекрасной альтернативой может стать туристическая газовая горелка. Она и стоит дешевле, и управляться с ней легче. Нужно отметить, что во время работы необходимо строго соблюдать правила безопасности, чтобы избежать пожара.

Еще одним шансом сохранить изделию жизнь будет резкая заморозка болта специальным спреем. Однако его используют только профессионалы. В быту его применение нерентабельно, так как вещество достаточно дорогое. Приобретать его для выкручивания нескольких болтов нет смысла.

Сравнение с другими способами отвинчивания гаек

Традиционно для удаления заклинивших гаек применяются следующие методы:

Нагрев газовой горелкой. Под действием высокой температуры металл расширяется, после чего его резко охлаждают машинным маслом. Спайка деталей ослабевает, после чего гайка поддаётся усилию от ключа.
Эффективным, но небезопасным, способом удаления окислов и ослабления соединения считается нанесение серной кислоты. Требуется выдержка в течение нескольких часов. Кроме концентрированной серной кислоты используют и другие химические растворы: керосин, Уайт-спирит, WD-40.
Иногда чтобы открутить гайку к ней приваривают другую более крупного диаметра. Это позволяет использовать ключ с большим плечом приложения силы.
Заклинивший крепёж отпиливают ножовкой или болгаркой.
В некоторых ситуациях применяют ударную отвёртку, которая переводит усилие от удара молотком в крутящий момент.

Преимущества гайколома:

Сокращается время работы. Пропадает необходимость выжидать длительное время перед непосредственной разборкой соединений.
Исключается работа с кислотой и открытым пламенем, что расширяет возможность применения метода. Параллельно снижается травмоопасность.
Болт или шпилька не повреждаются в результате работы и спокойно эксплуатируются дальше.
Инструмент прост в конструкции занимает мало места не требует особых условий хранения.
