Как сделать фрезу по дереву своими руками

Подробности

Столешница под фрезер

Чтобы сделать ручной фрезер из дрели своими руками, потребуется для начала разобраться со столом. Обработку торцов, а также фрезерование пазов для соединения по способу «шип-паз» будет удобнее делать при помощи фрезеровального стола с выступающими инструментами. У них простая конструкция, и чертежи будет легко разрабатывать самостоятельно. Также подойдет небольшой стол верстачного типа. Крышка должна переворачиваться, и в ней следует прорезать отверстие.

Его размер должен быть приблизительно на 0.5 см больше, чем максимальный диаметр фрезы, которая будет применяться. Перпендикулярно столу будет установлена планка, которая будет стоять параллельно боковой стороне на таком расстоянии, чтобы шпиндельная ось прикрепленной электрической дрели идеально совпадала с центром отверстия. Упорами и хомутами к планке следует прикрепить корпус электрического инструмента, причем в нормальном состоянии стола патрон будет расположен под крышкой, а фреза, в него вставленная, будет выступать. При обработке деталь из древесины буде двигаться по поверхности стола, и упираться в шаблон, вследствие чего будет происходить фрезеровка.

Кроме того, инструмент можно закрепить другими способами. Главное, чтобы центр отверстия идеально совпал с осью фрезы, а патрон и выключатель были доступными. Все станочные элементы должны быть прикреплены жестко, без каких-либо перекосов.

Простейший станок

Они обязательно должны быть расположены строго перпендикулярно, то есть под углом в 90 градусов. В подошве следует проделать отверстие под выход инструмента. Стойка по ширине будет равна габаритам корпуса электрической дрели и на 2 см длиннее. На ней при помощи хомута, который размещен выше патрона, будет прикреплена дрель. Она дополнительно будет зафиксирована упором, который будет прижимать тыльную сторону корпуса с другой стороны от шпинделя, или же другим хомутом ниже, чем ручка. Косынка будет обеспечивать жесткость конструкции, причем одна сторона будет прилегать к подошве, а вторая к самой стойке.

При раскраивании подошвы, а точнее основания конструкции следует нарисовать на листе фанеры квадрат, причем его стороны должны быть равны ширине корпуса электрической дрели. С двух сторон, которые к нему прилегают, нужно добавить полоски, которые равны толщине фанеры. Отметьте центр расположения инструмента и сделайте отверстие при помощи перьевого или корончатого сверла.

Далее следует вырезать подошву по контуру, а угол, противолежащий соединению косынки и стойки, следует округлить. На обратной стороне просверлите отверстие на 0.4 см и сделайте углубления, которые будут потайными под головками саморезом, при помощи сверла на 0.8 см. В противном случае шляпки винтов снова будут царапать стол при выступании, а также нарушать прилегание подошвы. Получится перекос.

Снизу на подошву вы сможете наклеить тоненькую резинку или даже кусочек линолеума. Это будет обеспечивать плавное скольжение во время работы фрезера. При помощи угольника, установите стойку на месте и прикрутите ее на винты. Косынка будет прикреплена одной стороной к основанию, второй к стойке, что обеспечит жесткость конструкции. После нужно отметить положение электрической дрели, когда инструмент начнет опускаться ниже, чем подошва. Прикрутите упор и хомут, а для удобства выполнения работ подошву можно сделать из органического стекла.

Станок с вертикальным движением фрезы

Если у вас есть слесарный опыт и требуемый набор деталей и компонентов, то вы сможете установить самодельный фрезе на боковые цилиндрические стойки. Снизу на них накиньте пружины, которые будут поднимать дрель наверх. Крепление выполняется при помощи металлических уголков, саморезов и скоб. Глубина фрезерования может быть отрегулирована винтами-упорами.

Алгоритм сборки

До того, как приступить к изготовлению ручного фрезера на основе обычной электрической дрели, требуется подготовить все нужные материалы и чертежи, с указанием размеров и того,

как будет прикреплена дрель, которая будет заменять ручной фрезер:

1. Отметьте на подошве или столе центр оси шпинделя.
2. Вырежьте отверстие под выход электрического инструмента.
3. Далее укладываем электрическую дрель на стойку и сделайте отметки положения упора и хомута, чтобы все закрепить.
4. Строго под прямым углом следует прикрутить косынку и стойку.
5. Зафиксируйте корпус инструмента на основании.

Станок, который будет сделан своими руками, должен быть прочным, не иметь перекосов и люфтов. В таком случае на нем можно будет работать как обычным фрезером.

Фреза из сверла своими руками

В этом видеоуроке показано, как сделать фрезу из сверла, анализируются отличия двух инструментов, достоинства и недостатки каждого из них. Результат повторяемости этого метода своими руками очень хороший, но от полученного изделия не ждите каких-то сверхъестественных способностей, все же твердосплавная спиральная фреза гораздо лучше. Хотя с другой стороны сверло стоит 20 руб. Фреза восьмерка около полутора тысяч. Поэтому решать вам. Дело мастера показать, как это сделать проще.

Начать нужно с маркера. Прежде всего будем точить две одинаковые спирали, и чтобы не ошибиться, нужно одна спираль пометить маркером. Нужно понять, какие действия надо произвести и какой результат нужен. Рассмотрим, какое сечение в срезе. Они делаются из цилиндра, одинаковые у них выемки, которые обеспечивает наличие режущей кромки. У сверла возле нее полочка. Это цилиндрическая часть, которая присутствует у любого такого инструмента. Дальше идет ступенька и цилиндрическая часть.

Кстати, посмотрите видео о фрезером столе этого мастера.

Для чего нужна затыловка?

Воздушные потоки, которые проходят, лучше охлаждают фрезу. Если мы возьмем цилиндрическое отверстие, в котором происходит вращение, то здесь происходит движение воздуха, рабочая поверхность лучше охлаждается. Во-вторых режущая кромка. Здесь резанию не препятствует ничего, у нас только одна точка касания. Вихревые потоки способствуют удалению стружки.

Если мы берем сверло и стачиваем вдоль по спирали, за один проход мы снимаем слои, пока не дойдем до нужного профиля. Мелкими полосками мы снимаем и делаем затыловку. Она должна быть обязательно на одной грани и на другой.

Рассмотрим станок. Он бытовой, но подходит очень хорошо для заточки фрез. Здесь сверло приходится держать под определенным углом и в данном случае ему ничего не мешает. В других станках эта щека отстоит дальше от камня, там совсем полого расположить к камню не получается.

Как происходит нарезка спиральных канавок для затыловки

Если приложим сверло, положим его так, чтобы оно касалась двумя точками на это ребро. Мы можем видеть, в какой точке нарезки происходит касание камня. Если меняем угол на более пологий, то точка касания смещается к режущей кромке. Не следует сразу приближаться к ней. Нужно как можно полого задать положение сверла. Так же в зависимости от наклона. При горизонтальном расположении происходит затыловка задней части.

Затачивать будем следующим образом. Будем прижимать сверло пальцем и протаскивать, прижимать и протаскивать. Но поскольку кромка затачивается, а пальцем прижимаем, она режет палец. Намотайте пластырь или изоленту, что защитит пальцы.

Для чего одна канавка черная, одна белая? Сначала протачиваем белую канавку, потом под тем же углом черную. Это обеспечит равномерное снятие граней. Потом задаем угол, опять протачиваем белую канавку. Дальше – черную.

При вращении сверла, на сколько хватает длины пальцев, не следует стремиться к тому, чтобы заточить все режущую кромку. Все равно рабочей длиной работать не сможете. Кроме того, оно ослабнет и получившаяся фреза будет очень мягкая, она будет петь, вибрировать. При этом она из-за дребезга начинает выхватывать материал. Продолжение на видео канала с 8 минуты.

Как вытащить сверло из стены?

» Шуруповерт » Застряло сверло в стене как вытащить

Наверное, Вы в своей жизни уже пробовали сверлить стену. Они бывают разные: железобетонные, кирпичные, деревянные, из гипрока и другие.

Не очень часто, но в практике все же встречаются случаи, когда, например, Вы сверлите железобетонную стену перфоратором или ударной дрелью и в какой-то момент понимаете, что сверло застряло в стене.

Вы нажимаете на спусковой крючок перфоратора, он гудит, но вращения нет — на этом сверление прекращается.

Что делать, если сверло застряло в стене

Наверняка каждому мужчине приходилось в своей жизни сверлить стену. Ни один ремонт не обойдется без этого, да и не только ремонт. Даже для того, чтобы повесть обычный крючок для полотенец может потребоваться взяться за дрель.

Ведь далеко не в каждую стену возможно вбить обычный гвоздь. Стены все разные: какие-то легко поддаются, а некоторые заставляют помучаться.

И порой случается досадная ситуация – когда сверло застревает в стене намертво.

При нажатии на кнопку, дрель (или перфоратор) нещадно ревет и гудит, но ничего не происходит.

Несмотря на все усилия, железка остается в неподвижном состоянии и никакого вращения не наблюдается.

Что же делать в такой ситуации, если оно застряло?

Наиболее распространенная причина застревания — это попадание сверла между арматурой и камушком в стене. Довольно распространенное явление при глубоком погружении в стену.

Первым делом необходимо тут же прекратить попытки высвободить сверло с помощью перфоратора или руками. Иначе есть большая доля вероятности поломки сверла, вот тогда его вытащить будет уже куда намного сложнее. Да и перфоратор может выйти из строя и сгореть, что обернется непредвиденными тратами на новый инструмент.

Для начала требуется аккуратно отсоединить сверло от инструмента, стараясь его не повредить. После чего нужно взять другое сверло диаметром поменьше и установить на инструмент. Затем не спеша и аккуратно высверливать пространство вокруг застрявшего пленника.

Спешка тут совершенно ни к чему, важна осторожность и точные движения

Важно стараться не задевать застрявшее сверло, иначе сломается и второе

Когда вокруг будет освобождено достаточно пространства, можно будет без труда руками вытащить застрявшую деталь.

Как вытащить сломанное сверло из бетонной стены, не нанеся урона

А как же быть в случае, если сверло всё-таки сломалось? Задачка не из простых, и лучше такой ситуации просто не допускать. Но если уж беда постигла, деваться некуда.

Многие мастера советуют решать подобную проблему при помощи сверла большего диаметра, пытаясь высверлить обломок из бетона. Задачка сложная, но при должном упорстве выполнимая.

Как вытащить обломок, который глубоко застрял в стене

Для этого его необходимо как-то расшатать. Вокруг можно высверлить бетон и попытаться зацепить его край плоскогубцами. После чего стараться максимально расшевелить его, но оно может сидеть очень крепко.

Тут может помочь одна народная хитрость, основанная на знании химии. И поможет в решении этой непростой задачи, так называемая царская водка.

Потребуется:

• соляная кислота;
• азотная кислота;
• пипетка.

Готовится это жидкость так — 3 части соляной кислоты к одной части азотной кислоты.

При помощи пипетки требуется залить в отверстие немного этой смеси. После чего потребуется какое-то время подождать. Эта смесь кислот растворяет любой металл. Ждать полного растворения, конечно, долго, да и не нужно. Достаточно подождать, когда обломок немного похудеет. После чего его вытащить не составит никакого труда.

При помощи смекалки и богатой фантазии можно справиться с любой нестандартной ситуации и найти решение любой проблемы. Но лучше всего стараться предотвратить возникающие трудности. Для этого нужно лишь соблюдать правильную технологию во время сверления.

Как достать сверло из перфоратора?

В наше время при строительных роботах без перфоратора уже не обойтись. С помощью его можно просверлить любое отверстие, а также демонтировать стену или перекрытие. Часто случается ситуация когда сверло застряло в патроне и вытащить его очень сложно или вообще невозможно. Как же самому вытащить сверло? Чтобы это понять нужно, знать причины появления такой насущной проблемы.

• Как разобрать перфоратор
• Устройство патрона перфоратора

Бывает две разновидности возникновения этой проблемы:

• Либо заклинило сверло в патроне или переходном патроне дрели для эксплуатации простого сверла в перфораторе;
• застряло сверло в перфораторном патроне.

Первая версия событий случается в то время когда нужно воспользоваться перфоратором как обыкновенной дрелью.

Изготовление самодельного фрезерного станка

Размеры будущего стола зависят от того, сколько свободного места будет в мастерской. Изготовление станка своими руками начинается с того, что берётся лист фанеры и разрезается на детали с помощью циркулярной пилы в соответствии с чертежом. Столешница и станина считаются неразъемными деталями, именно поэтому их изготавливают в первую очередь.

В качестве основного режущего инструмента фрезерного устройства своими руками применяется ручной фрезер. Для этих целей замечательно подойдут устройства, бывшие в употреблении, у которых по разным причинам сломаны направляющие упоры.

Ручной фрезер закрепляют строго перпендикулярно по отношению к столешнице. Лист фрезера организовывается с помощью штатного устройства. Можно также изготовить специальные приспособления, которые способствуют минимизированию времени и усилий по изменению угла наклона и глубины агрегата.

Завершающим этапом изготовления самодельного станка является устройство параллельного упора. Это устройство способствует направлению детали к режущей кромке под строго заданным углом.

Самодельный фрезерный станок изготовить довольно просто, достаточно только обладать минимальными навыками, чтобы с лёгкостью справиться с этой работой. Материал для этого агрегата является общедоступным и довольно дешёвым. Полученное устройство используется в основном для небольших мебельных мастерских.

Рельсосверлильные фрезы

RAIL-LINE

Твердосплавные кольцевые фрезы. Хвостовик Weldon 19.

Артикул	Длина режущей части	Диаметр
20.1306	30 мм	18-38 мм
20.1309	55 мм	18-36 мм

BLUE-LINE PRO

Корончатые свёрла, изготовленные из порошковой стали с покрытием DURABLUE. Хвостовик Weldon 19.

Артикул	Длина режущей части	Диаметр
20.1284	30 мм	12-36 мм
20.1317	55 мм	12-36 мм

Показать сверла серий DRILL-LINE RAIL, DRILL-LINE RAIL PRO и SILVER-LINE RAIL

DRILL-LINE RAIL

Спиральные свёрла, изготовленные из специальной стали HSS-XE. Хвостовик Weldon 19.

Артикул	Длина режущей части	Диаметр
20.1710	30 мм	6-16 мм
20.1710	30 мм	17-27,5 мм

DRILL-LINE RAIL PRO

Корончатые свёрла, изготовленные из порошковой стали с покрытием DURABLUE. Хвостовик WELDON 19.

Артикул	Длина режущей части	Диаметр
20.1430	30 мм	6-16 мм
20.1430	40 мм	17-27,5 мм
20.1465	50 мм	14-32 мм

SILVER-LINE RAIL

Корончатые свёрла, изготовленные из специальной стали HSS-XE. Хвостовик Weldon 19.

Артикул	Длина режущей части	Диаметр
20.1460	30 мм	13,5-36 мм
20.1480	55 мм	18-36 мм

Как измерить диаметр сверла

Вы можете видеть размер сверла в виде штампа или гравировки на хвостовике. Но так как эта маркировка размещается близко к окончанию хвостовика, она со временем стирается. У вас накопится несколько сверл, размер которых уже нельзя определить. Приблизительно можно это сделать при помощи измерительной ленты или линейки, но гораздо точнее это получится электронным штангенциркулем (нониусом).

Прибор пригодится и для промера толщины слоя, размера отверстия. Его разрешение 0,05 мм. В продаже есть и механические штангенциркули со шкалой нониус. Электронный прибор сразу отправит данные на ЖК шкалу, где вы его увидите, также вы можете переключиться между дюймовой и метрической системами, а показание измерительных губок можно обнулять, чтобы исправить смещение или износ.

 Pixabay.com

Вверху – механический штангенциркуль, внизу – электронный штангенциркуль

Neiko calipers.

Электронный штангенциркуль с разрешением 0,01 мм и тремя режимами измерения

Торцевые — конструкция и применение

Посредством торцевых (или торцовых) фрез выполняется обработка плоских поверхностей. Применяются устройства на фрезерных станках вертикального и горизонтального типа. Изготавливается оснастка из таких материалов, как углеродистая, легированная и быстрорежущая сталь. Свое название оснастка получила за счет конструктивных особенностей. Режущие части на ней находятся на торце и сбоку, что позволяет одновременно выполнять обработку в двух перпендикулярным плоскости направлениях.

Лезвие торцевой фрезы состоит из трех частей — вспомогательного, переходного и вспомогательного. Для снижения вибрации при обработке детали, а также с целью повышения качества проводимых работ, оснастка оснащена большим количеством зубьев. Применяются устройства непосредственно для работы с плоскими и ступенчатыми поверхностями металлических заготовок.

https://youtube.com/watch?v=CzoxoPzo1Gg%3F

Устройства торцевого типа отличаются массивными габаритами, что позволяет осуществлять не только точную, но еще и быструю обработку. Наиболее популярной моделью торцевых фрез является «кукуруза». Применяются оснастки этого вида в автомобилестроении, где с их помощью осуществляется вытачивание картеров коробок передач.

Это интересно! Торцевая фреза позволяет настраивать резцы с минимальной точностью, что в итоге положительно отражается положительно на качестве обработки.

Как вытащить сверло из стены — Станки, сварка, металлообработка

» Шуруповерт » Застряло сверло в стене как вытащить

Наверное, Вы в своей жизни уже пробовали сверлить стену. Они бывают разные: железобетонные, кирпичные, деревянные, из гипрока и другие. Не очень часто, но в практике все же встречаются случаи, когда, например, Вы сверлите железобетонную стену перфоратором или ударной дрелью и в какой-то момент понимаете, что сверло застряло в стене. Вы нажимаете на спусковой крючок перфоратора, он гудит, но вращения нет — на этом сверление прекращается.

Как просверлить бетонную стену обычной дрелью или перфоратором: рекомендации

Как просверлить бетонную стену обычной дрелью? — такой вопрос задавали многие мастера, когда приходилось вешать полочки, карнизы и прочее.

Бетон является прочным материалом и поэтому поддается сверлению крайне плохо. Даже как просверлить стену в панельном доме, задача может показаться нерешаемой.

Хотя, если знать определенные секреты, этот процесс возможно значительно упростить.

Выбираем инструмент

Итак, первый вопрос, который должен задать себе домашний мастер — не как просверлить бетонную стену с арматурой, а чем. Главным помощником в этом деле станет перфоратор, ведь он предназначается для камня и бетона. В то же время даже мощные дрели не справятся со стеной шириной более 12 см. Хотя если речь идет о пенобетоне, предпочтительней оказывается именно дрель, так как перфоратор ее попросту разобьет.

От качества сверла также зависит, удастся ли просверлить отверстие в бетонной стене.

Один из оптимальных вариантов — задействовать сверла, предназначенные специально для ударной дрели. Их рабочая часть представляет собой пластину, выполненную из крепкого металла. С помощью этих сверл вопрос, как просверлить тонкую бетонную стену, можно считать решенным.

Использование лимонной кислоты

Этот метод подойдет для вытаскивания обломков сверл малых диаметров из деталей небольших размеров.

Возьмите емкость, изготовленную из нержавеющей стали.

Приготовьте водяной раствор (20 г лимонной кислоты на 100 г воды).

Опустите деталь в смесь отверстием вниз

Емкость поместите на регулируемый нагревательный прибор.

Установите температуру 90 °C.

На извлечение обломка сверла этим методом уйдет несколько часов.

Удаление обломков сверл с применением сильных электролитов

Этот способ вытаскивания сверла подходит в том случае, если обрабатываемая деталь изготовлена из алюминия. Используется водяной раствор азотной кислоты.

Перед применением этого метода необходимо смазать место рядом со сломанным сверлом воском или парафином. После этого нанесите раствор азотной кислоты на обломок, дождитесь пока состав разъест режущие кромки, а затем выбейте застрявший кусок сверла при помощи слесарного бородка.

Обратите внимание! Температура окружающей среды должна быть не меньше 20 °C

Высверливание

Для высверливания обломка сверла возьмите инструмент, изготовленный из более твердого материала

Этот метод, требующий терпения, осторожности и внимательности, применяют редко по двум причинам

Высверливание обломка может привести к деформации заготовки и образованию изгиба. В этом случае застрявший кусок сверла проникнет еще глубже в тело детали причем под углом.

При работе с техникой есть вероятность попадания стружки в важные узлы и механизмы.

Если же деталь не жалко, просверлите в этом месте отверстие большего диаметра, а затем подцепите обломок любым подходящим приспособлением и вытащите.

Использование специальных экстракторов

Фотография №3: экстракторы

Эти инструменты специально предназначены для вытаскивания застрявших обломков сверл, болтов, шпилек и пр. Чтобы извлечь сломанное сверло при помощи экстрактора, действуйте так.

Аккуратно просверлите в застрявшем обломке сверла отверстие меньшего диаметра.

Вбейте в него экстрактор.

Оденьте на него держатель

Выкрутите застрявший обломок.

Изображение №1: технология использования экстракторов для вытаскивания сломанных сверл

В этой статье мы расскажем об особенностях использования станков и вышеперечисленных приспособлений.

Приветствуем вас, дорогие читатели! В этой статье мы подробно расскажем о резьбонакатных роликах.

В этой статье мы подробно расскажем о технологиях обработки заготовок и изделий из закаленных металлов

Особое внимание уделим следующим основным вопросам

В этой статье расскажем о том, какие стандартные диаметры и размеры имеют самые распространенные спиральные и корончатые сверла по металлу.

Скорость вращения фрезы по металлу и иные параметры резания устанавливаются индивидуально для каждой операции.

Слесари и мастера иного профиля часто сталкиваются с необходимостью вырезать круг в металле. Это можно сделать различными способами. О них мы и расскажем в этой статье.

В этой статье мы расскажем обо всех особенностях токарной обработки металла.

В этой статье мы расскажем все о борфрезах по металлу.

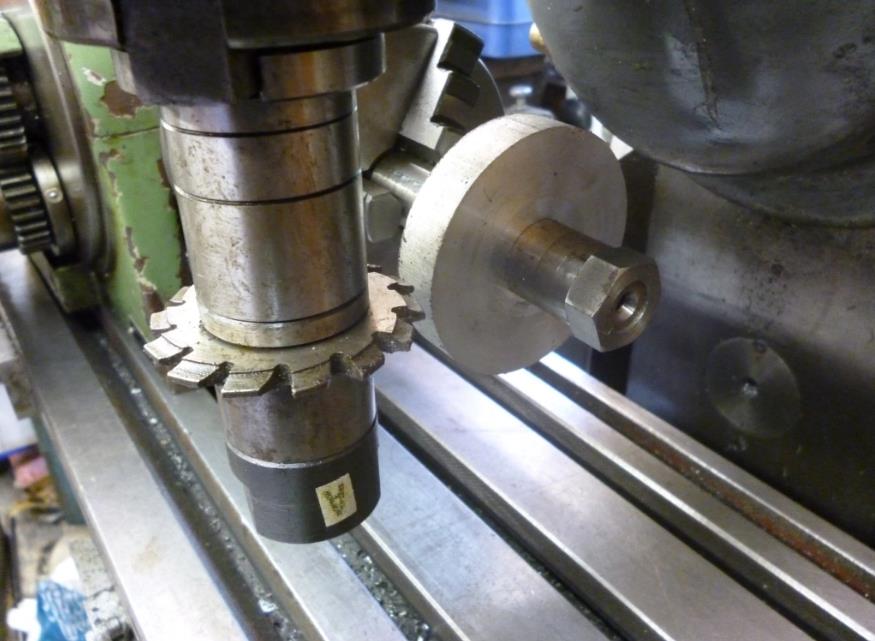

Дисковые фрезы и их предназначение

Свое название оснастка получила по причине соответствия форме диску. Их главное назначение в том, чтобы работать с предварительно подготовленными пазами и канавками, а также с целью обрезки заготовок, выборки металла и снятия фаски. Конструкция дисковой оснастки показана на фото ниже.

Дисковые фрезы имеют зубья, на которых располагаются заточенные кромки. Диаметр кромок в 2 раза превышает размеры самой насадки. Разработан такой вид оснастки специально для того, чтобы обрабатывать металл в сложных условиях. К таковым условиям относится вибрация, а также возможность вывода стружки из места резания. Дисковые оснастки классифицируются на подвиды:

1. Прорезные — служат для фрезерования мелких канавок, прорезания шлицев и пазов
2. Отрезные — нужны для отрезания металлических заготовок на станках. Более подробно об этом виде рассмотрим отдельно
3. Двухсторонние — в конструкции имеются поверхностные и торцевые зубцы, расположенные в два ряда
4. Трехсторонние — зубья расположены в трех местах, а кромка присутствует на каждом торцевом выступе. Двухсторонние и трехсторонние оснастки используются тогда, когда необходимо произвести обработку металла с двух или трех сторон
5. Пазовые — зубья присутствуют только на рабочей части (на внешней цилиндрической поверхности), а предназначены такие насадки для проделывания неглубоких углублений и пазов. Одна из разновидностей пазовых фрез является насадка «ласточкин хвост»

Дисковая фреза в работе показана в видео материале ниже.

https://youtube.com/watch?v=l-jbuOLCyH0%3F

Общая информация о сверлах

Сверление – один из самых распространенных методов обработки, как металлов, так и других материалов, таких как дерево, полимеры, керамика, а также кирпич и бетон, целью которого является получение отверстий определенного размера и конфигурации. А для осуществления данной механической операции в качестве режущего инструмента, как правило, применяют сверло по металлу.

Потребность в данном виде обработки возникает не только в производственных цехах крупных заводов и фирм, но и у непрофессиональных мастеров, занимающихся какими-либо бытовыми работами или ремонтом. Но будь-то профессионал, или мастер-любитель, для достижения высокого качества отверстий нужно руководствоваться и соблюдать определенный ряд технических правил:

• В процессе сверления деталь или изделие должны иметь надежную фиксацию.
• При обработке сквозных отверстий – обеспечить выход сверла.
• Во избежание поломки сверла необходимо соблюдать рекомендуемые режимы обработки.
• Сверление в сплошном металле допускается диаметром не более 25 мм. А при необходимости отверстий больших размеров следует производить сверление в несколько проходов, используя операцию рассверливание.

Обратите внимание!

Операция сверления не дает большой точности, для получения более точных отверстий с малой шероховатостью поверхности необходимо применять операцию зенкерования и развертывания.

По своей конструкции сверла могут быть цельные и сварные. Цельными сверла изготавливаются диаметром до 8 мм включительно из быстрорежущей стали, а из твердого сплава — только до диаметра 6 мм. Сверла диаметром более 8 мм изготавливают сварными: режущую часть из быстрорежущей стали, а хвостовик из углеродистой.

Заточка сверл

В процессе резания и снятия слоя материала сверло со временем затупляется и становится непригодным к работе, но его возможно реанимировать, произведя операцию по переточке.

Правильно осуществить заточку сверл вручную практически невозможно, поэтому ее выполняют с применением специального точильного круга, а сам процесс включает в себя несколько стандартных этапов:

Переточка задней спиральной поверхности.
Обработка режущих кромок рабочей части сверла

На этом этапе следует обратить отдельное внимание на размер получаемой перемычки, который не должен быть больше 1,5 мм.
На финишном этапе производится контроль при помощи треугольника Рело, выполненный в виде специального шаблона. Он позволяет проконтролировать поперечную кромку, угол винтовой линии и вершины сверла.

Угол заточки сверла по металлу обязательно должен соответствовать виду обрабатываемого материала:

• Сталь, чугун – 118°
• Бронза, латунь – 120-130°
• Медные изделия – 125°
• Алюминий, дерево – 140°

Оптимальный выбор сверла

Широкий диапазон диаметров сверл по металлу позволяет получить отверстия размером от 0,1 до 80 мм. При этом длина рабочей части сверла может достигать до 415 мм, на которую и ориентируются исходя из необходимой глубины сверления.

Основной вопрос, который стоит при подборе сверла для механической операции, это правильный выбор и соответствие геометрических параметров инструмента при обработке определенного вида материала. Другими словами, какое сверло по металлу лучше подойдет для выполнения конкретного технологического процесса. Поэтому для того, чтобы избежать поломки режущего инструмента, необходимо подобрать сверло с нужным углом наклона винтовой канавки ω, который соответствовал бы твердости обрабатываемой поверхности:

• Сверление стальных изделий ω – 18-30°
• Вязких материалов ω – 40-45°
• Алюминия ω – не менее 45°

Угол наклона винтовой канавки зависит также от диаметра сверла, с увеличением диаметра увеличивается и угол.

Подбирая хорошее сверло по металлу, обращайте внимание на маркировку сверла, фирму-изготовитель, а также учитывайте режимы резания и условия работы. Сверло, выбранное в соответствии со всеми техническими требованиями, обеспечит длительный срок службы и минимальное количество переточек

Для работы по дереву

Обработка деревянных заготовок не вызывает таких трудностей, как работа с металлом. С помощью фрез для дрели по дереву можно осуществлять и черновую, и чистовую обработку заготовок. Для ручного инструмента применяются фрезы, у которых хвостовик имеет диаметр 8 или 12 мм. При обработке различных материалов из древесины используются разные виды фрез. Виды фрез по дереву:

• Калёвочные. Применяются для скругления углов.
• Дисковые. Служат для вырезания различных пазов и канавок.
• Галтельные — для создания полукруглых канавок.
• V-образные. Используются для вырезания пазов на плоских поверхностях.
• Шиповые — для выполнения пазов типа ласточкин хвост.
• Кромочные — для обработки краёв изделий.
• Цилиндрические — для обработки плоских поверхностей.
• Торцевые — для производства углублений и выемок.
• Конусные — снимают фаски с кромок.
• Свёрла, предназначенные для выполнения отверстий в дереве.

Для выполнения различных технологических операций подбирается необходимый вид инструмента. При работе с режущим инструментом нужно соблюдать правила техники безопасности. В процессе обработки отлетают кусочки обрабатываемого материала, возможны и поломки режущего инструмента. В целях безопасности надо одевать защитные очки и перчатки.

Originally posted 2018-07-04 08:34:07.

Высверливание

Можно попытаться высверлить обломок более твердым изделием – твердосплавным, алмазным или сверлом со специальным покрытием

Этот способ потребует от вас предельной внимательности, осторожности и терпения, так как может привести к деформации и образованию изгиба, который, в свою очередь, повлечет за собой уход фрагмента в мягкое тело детали. Кроме того, если есть большая вероятность попадания металлической стружки внутрь важных узлов, деталей и агрегатов, от этого способа лучше отказаться

Однако, напротив, если деталь не представляет большой ценности и её не жалко, то можно высверлить пространство вокруг и затем в этом отверстии извлечь обломок, подцепив его подходящим инструментом.

Из чего делают насадки и какие бывают типы фрез

Все виды фрез имеют режущие кромки, посредством которых осуществляется обработка металла. Зубья контактируют с металлом, срезая при этом слои разной толщины

Чтобы достичь такого эффекта, немаловажно изготавливать насадки из высокопрочных материалов. Для изготовления фрез по металлу используются такие виды материалов:

• Быстрорежущая и углеродистая сталь
• Минеральная керамика
• Карданная проволока

Для обработки высокопрочных материалов применяются фрезы, имеющие алмазное напыление. Использование качественных материалов влияет на стоимость оснастки, поэтому хорошие фрезы никогда не будут стоить дешево. Низкокачественные насадки изготавливают из дешевых сплавов, что в итоге отражается на сроках службы оснастки

Именно поэтому перед покупкой фрезы по металлу нужно обратить внимание на производителя, а также на наличие сертификата качества, подтверждающих подлинность продукции

По конструкции рассматриваемые насадки классифицируются на три основных типа:

1. Сварные — соединение рабочей части (резца) и хвостовика достигается посредством сварочного шва
2. Цельные — изготавливаются путем литья готового изделия
3. Сборные — их еще называют разборными. Их главное достоинство в том, что при притуплении зубьев режущей части, ее можно заменить

Сварные и цельные фрезы по металлу изготавливаются из разных материалов — хвостовик из одного материала, а рабочая часть из другого более прочного. Сборные также изготавливаются из разных материалов, а главное их отличие от сварных и цельных в том, что рабочая часть по мере износа может быть заменена. Соединение сборных фрез с хвостовой частью осуществляется разными способами, от чего применяются соответствующие соединители — болты, клинья или винты.

Это интересно! Сборные фрезы по металлу стоят дороже, чем цельные и сварные. Самые дешевые — это сварные борфрезы, так как их главный недостаток в том, что они имеют слабое место — сварочное соединение. Сварные шарошки — это отличный вариант для домашнего применения.
