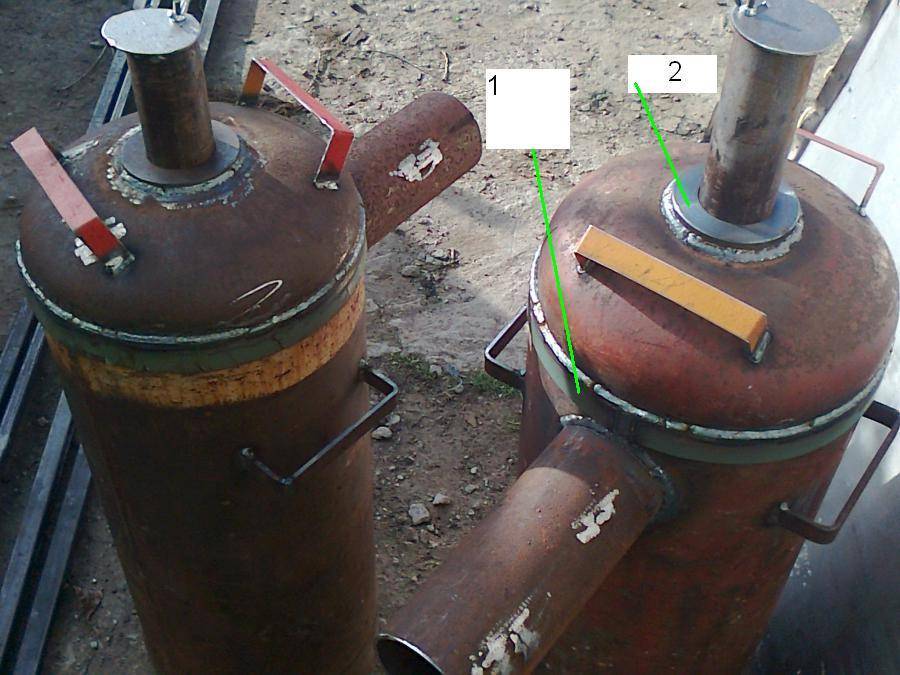

Как сделать печь бубафоня из газового баллона своими руками

Розжиг печи

Разжигать агрегат нужно в следующей последовательности:

  • снять крышку с котла и достать поршень;
  • правильно уложить топливо, в ином случае горение, а также рабочий процесс печи будет идти неправильно;
  • сверху дополнительно уложить слой щепок и опилок;
  • смочить в керосине или другой горючей жидкости тряпку и положить ее поверх закладки;
  • установить поршень и накрыть крышкой;
  • через воздуховод кинуть внутрь зажженную бумагу, так как спичка не даст нужного результата.

Когда огонь разгорится, нужно несколько закрыть задвижку, что позволит ограничить подачу воздуха. В ином случае топливо начнет гореть, а не тлеть. А как известно, в основе работы лежит именно тление древесины, а не ее горение.


Рубашка повисит эффективность работы агрегата

Корпус печки

Поможет в создании печи на отработке из газового баллона чертеж.

Работу выполняют в определенной последовательности:

  • Баллон зрительно делят на две части, при этом, верхняя должна составлять 2/3 высоты, а нижняя — 1/3. В каждой вырезают проемы, у которых ширина приблизительно равна 1/4 окружности.
  • Для того, чтобы получились отверстия, пользуются болгаркой. Нужно сделать максимально ровный срез. В дальнейшем куски металла используют для изготовления дверок.
  • Чтобы удалить остатки конденсата, баллон дополнительно промывают из шланга водой под напором.
  • Отсеки печи капельницы на отработке разделяют при помощи металлической вставки. Ее вырезают по размеру баллона из листовой стали.
  • Получившийся круг послужит дном для камеры сгорания паров отработки. Она получится большого объема, что позволит использовать для топки агрегата дрова или брикеты и при необходимости сжигать в ней бытовой мусор. Дно примеряют и подгоняют его под нужный размер.
  • Для изготовления горелки используют 20-сантиметровый отрезок трубы сечением100 миллиметров. В нем делают отверстия диаметром10 миллиметров, пользуясь дрелью и сверлом по металлу. Их нужно расположить в шахматном порядке по всей окружности до середины горелки. Изнутри трубу шлифуют, не оставляя заусенцев.

  • Горелку помещают в дно верхней части, проварив стык сварочным аппаратом.
  • Сделанную деталь монтируют в корпус агрегата между камерами вниз частью с перфорацией. Отверстия нужны для подсоса воздуха.
  • Чтобы выполнить поддон для отработки, служащий дном нижней камеры, используют тормозной диск нужного размера. К его низу приваривают заглушку для закрытия отверстия, вырезанную из листа 4-миллиметрового металла.
  • Из этого же листа изготавливают верхнюю крышку, имеющую проем. Его форма должна позволить приварить ответную часть горелки, обеспечив воздуху доступ.
  • Когда собирают своими руками печь на отработке капельного типа, с крышкой соединяют сваркой низ горелки из куска 100-миллиметровой трубы длиной10 сантиметров.
  • Чтобы состыковать части горелки, задействуют муфту, которую можно выполнить самостоятельно из 100-миллиметровой трубы, разрезанной вдоль и немного разогнутой. Муфта позволяет сделать горелку разъемной. Ее можно будет поднять, достать поддон, очистить его от масла и удалить сажу с верха камеры и горелки.

Улучшаем теплоотдачу

Самая большая проблема буржуек: неэффективное расходование тепла. Большая его часть буквально улетает в трубу с дымовыми газами. С этим недостатком эффективно борются в печах верхнего горения с дожигом дымовых газов по типу печи Бубафоня (тоже, кстати можно сделать из газового баллона) и Слобожанка.

Вариант буржуйки из пропановых баллонов со вторичным дожигом — КПД более высокий, чем у «обычных» моделей.

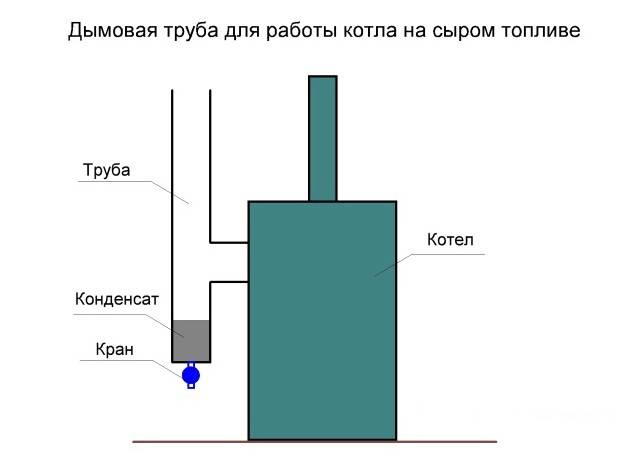

Еще один способ улучшения теплоотдачи — сделать дымоход длиннее, увеличив тем самым количество тепла, которое будет оставаться в помещении. При проектировании такого ломанного дымохода лучше избегать горизонтальных участков, а тем более участков с отрицательным уклоном.

Эта печка из газового баллона работает на дровах. Увеличили теплоотдачу сделав длинный ломанный дымоход

Еще один вариант использовать тепло дымовых газов — приварить к горизонтально расположенному баллону-корпусу вертикальный баллон-дымовой патрубок. За счет большей площади теплоотдача будет выше. Только нужно будет создать хорошую тягу, чтобы дым не шел в помещение.

Такая буржуйка из газового баллона будет быстрее прогревать помещение

Можно сделать так, как делают в банных печах: вокруг металлической трубы поставить сетку, в которую насыпать камни. Они будут отбирать тепло у трубы, а потом отдавать его в помещение. Но. Во-первых, пока не нагреются камни, греться воздух будет медленно. Во-вторых, подойдут не все камни, а только круглые, которые есть вдоль речек. Причем однородно окрашенные без вкраплений. Другие засыпать нельзя: они могут от высоких температур разорваться не хуже осколочного снаряда, или выделять радон, который в значительных концентрациях очень вреден.

Решение можно подсмотреть у банных печей: соорудить на трубе сетку для камней

Зато у такого решения есть и плюсы: во-первых, труба не будет жечь. Камни выделяют ровное тепло. Во-вторых, после того как печь погаснет, они будут поддерживать температуру в помещении.

Часто требуется быстро обогреть помещение. Для этого можно использовать обычный вентилятор, который будет обдувать корпус и/или трубу печи. Но ту же идею можно выполнить с стационарном исполнении: в баллон буржуйки в верхней части вварить сквозные трубы. С одной стороны к ним приладить вентилятор (термостойкий, лучше — с несколькими скоростями, чтобы была возможность регулировать температуру).

В верхнюю часть баллона вваривают трубы, которые проходят насквозь. С одно стороны к ним прикрепляют вентилятор, который гонит воздух через них, быстро прогревая помещение

Еще один вариант, позволяющий добиться активного движения воздуха вдоль стенок корпуса и не использовать при этом вентилятор: сделать вокруг корпуса на расстоянии 2-3 см кожух, но не сплошной, а с отверстиями внизу и вверху. По такому принципу работают печи «Булерьян» или металлические печи для сауны.

Один из вариантов такого кожуха вокруг горизонтально расположенного баллона виден на фото ниже. Через зазоры, которые есть внизу, засасывается холодный воздух, находящийся возле пола. Проходя вдоль раскаленного корпуса, он нагревается, и выходит сверху.

Это печка лежит на боку: кожух не сплошной, внизу и вверху есть приличные зазоры

Принцип не нов, но от этого не менее эффективен. Как выглядит готовая печка с таким кожухом, смотрите на фото ниже.

Буржуйка с улучшенной конвекцией вокруг корпуса для быстрого обогрева помещения

Вот еще один реализованный кожух, вокруг буржуйки из горизонтально расположенного баллона

Обратите внимание на нестандартное крепление дверки

Этот блестящий лист улучшает обогрев помещения

Самодельный котел из газового баллона для водяного отопления можно сделать по тому же принципу: вокруг баллона сварить водяную рубашку, а ее подключить к радиаторам. Только не забудьте, что в системе должен быть расширительный бачок объемом 10% от общего литража.

Как сделать буржуйку из газового баллона и как ее улучшить вы теперь знаете. Посмотрите еще видео об интересном варианте комбинированной печки для дачи или гаража из кирпича и газового баллона.

https://youtube.com/watch?v=SMVD6li2QI4

Делаем капельный отопитель

Чаще всего для сборки капельниц мастера-умельцы используют старые кислородные и пропановые баллоны с диаметром 220 и 300 мм соответственно. Первые предпочтительнее из-за мощных толстых стенок, способных долго служить и не прогореть. Также подойдет труба из низкоуглеродистой стали (Ст 3—10) с толщиной стенок от 5 мм.

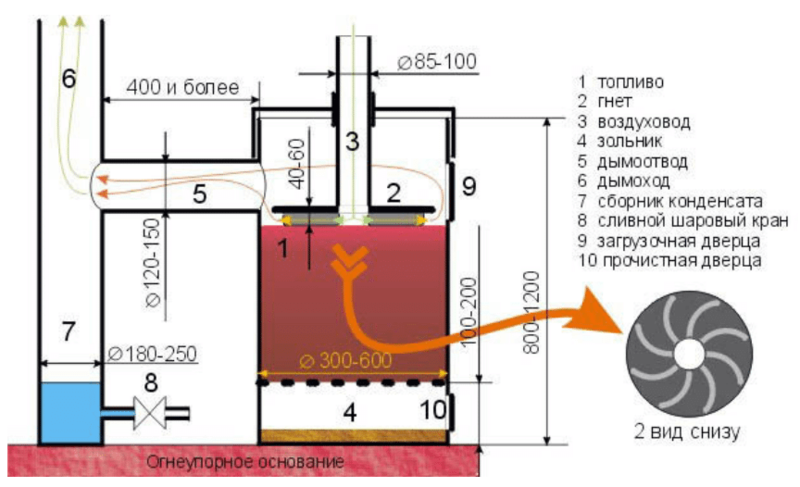

Металлопрокат для остальных деталей подбирайте по чертежу печи с верхней подачей отработки в зону горения. Вентилятор для нагнетания – «улитка» от салонного отопителя ВАЗ 2108 либо его китайский аналог, топливная магистраль – нержавеющая трубка диаметром 8—10 мм.

Технология изготовления такая:

  1. Сделайте пламенную чашу из обрезка трубы или возьмите готовую стальную емкость. Она должна выниматься через ревизионный люк, так что не делайте поддон слишком большим.
  2. Вырежьте в корпусе проемы для дымоходного патрубка и прочистного люка. В последнем сделайте обрамление и установите дверцу (можно с креплением на болтах).
  3. Изготовьте дожигатель. Не торопитесь сверлить все отверстия, указанные на чертеже, выполните сначала 2 нижних ряда. Остальные доделаете в процессе настройки печи.
  4. Приварите к дожигателю крышку и воздуховод с фланцем для монтажа вентилятора. Присоедините устройство топливоподачи, как это сделано на фото.
  5. Соберите отопительный агрегат и подсоедините его к дымоходу.

Чтобы регулировать мощность нагрева, нужно предусмотреть управление оборотами вентилятора и устройство для дозирования топливоподачи (как правило, применяют автопоилку с разрывом струи). По отзывам мастеров на популярном форуме, где обсуждаются вопросы отопления отработкой, расход горючего в печи можно контролировать визуально. Тенденция такая: если в разрыве струи масло идет каплями, то сгорает меньше 1 литра в час, а когда течет тоненькая струйка – более 1 л/час.

После розжига и прогрева отопителя необходимо настроить оптимальный режим работы. Процедура выполняется по той же схеме, что и с чудо-печкой: нужно добиться максимально прозрачного дыма из трубы путем сверления в дожигателе дополнительных отверстий. Идеальный цвет пламени – синий, нормальный – желтый, а красноватый — неудовлетворительный. В последнем случае наблюдается низкая теплоотдача, высокий расход и образование сажи. Подробности о конструкции и сборке печи смотрите в видеосюжете:

Процесс сборки вертикальной печи

Вертикальная печь сложнее в изготовлении, но требует меньшей площади для своей установки и обладает лучшими пользовательскими качествами. Объем баллона используется более рационально. Принцип действия печи не меняется, но реализуется с большей эффективностью. В вертикальном варианте делают две дверцы — для загрузки топлива и для зольного лотка. Колосники из арматуры ввариваются между этими дверцами.

В принципе, всю верхнюю часть печи можно отвести для загрузки топлива, что обеспечит длительную работу на одной загрузке. Однако часто объем камеры сгорания уменьшают, чтобы разместить в верхней части дополнительные теплообменники. Один из интересных вариантов — вваренные в верхней части газового баллона сквозные металлические трубы, по которым вентилятором (обязательно термостойким) прогоняется воздух.

Процесс сборки вертикальной печи из баллона

Такое устройство существенно повысит теплоотдачу и в несколько раз сократит время прогрева помещения. Если через проходные трубы наладить принудительную циркуляцию воды, то можно смонтировать систему водяного отопления.

Устройство и работа самодельной пиропечки

Принципиальных отличий в работе пиролизных печей разных конструкций нет – топливная закладка тлеет в топливном отсеке, при регулируемом поступлении воздуха – чтобы процесс не прекращался, и не больше. Генераторные газы должны уходить вниз, поскольку топка конструкционно выше отсека, где эти газы должны скапливаться. Данное расположение – классическое, но в самодельных пиропечках расположение камер дожига и топочную камеру меняют местами, для снижения сложности сборки.

Чтобы пиролизный газ мог уйти из топочного отсека в каналы, расположенные во внутреннем пространстве между стенами печи и топки, требуется избыточное давление. Для создания этого давления в топочный отсек подают первичный воздух. Вторичный воздух подают в отсек, куда опускаются пиролизные газы, поскольку без воздуха они гореть не будут. Воздушно-газовая смесь, которая образуется в результате смешивания пиролизного газа и вторичного воздуха, является горючей смесью. Но пропорция газа и вторичного воздуха должна быть точной, иначе смеси при сжигании не отдаст всю энергию, а отходы в виде копоти будут. Заключительный этап – выведение продуктов горения через дымоход на улицу.

Делаем печь своими руками

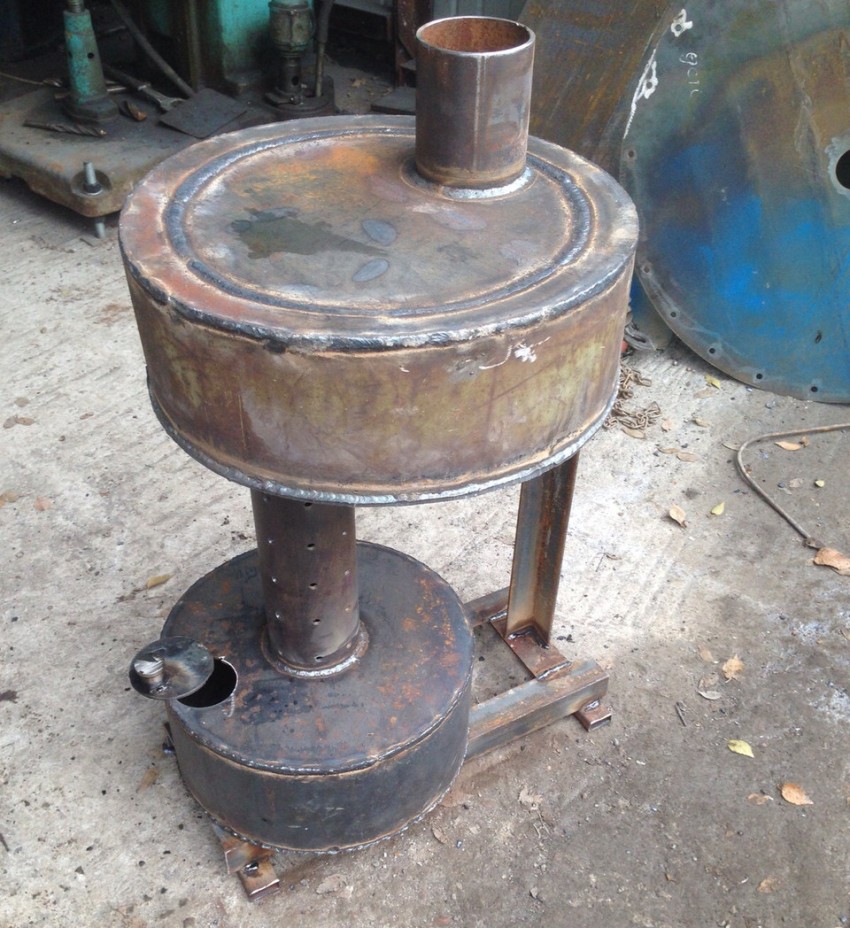

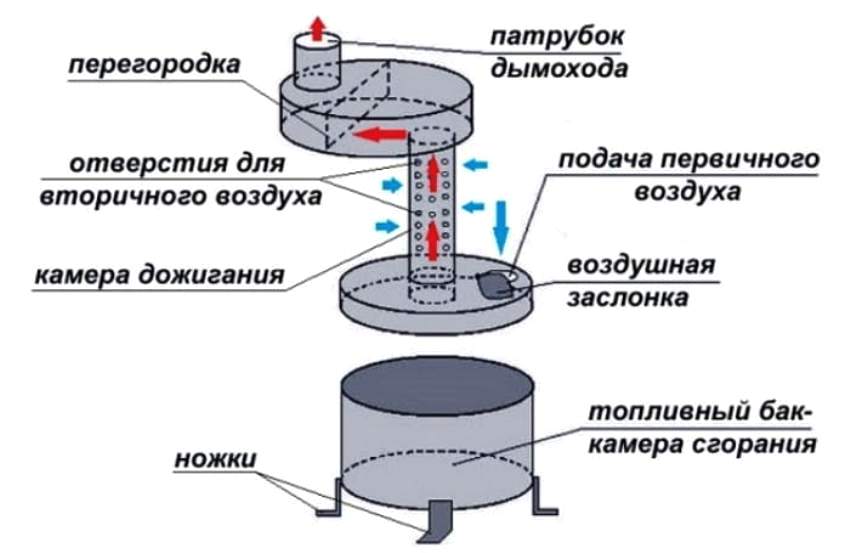

Теперь рассмотрим алгоритм, по которому нужно делать печь на отработке для гаража. Запоминайте все шаги и их последовательность.

  1. В первую очередь вам понадобится собрать нижнюю камеру. Топливный бак и камера первичного сгорания могут быть совмещены. В круглом баке нужны отверстия для установки трубы и заливки топлива.
  2. Надо также приварить дно, ножки.

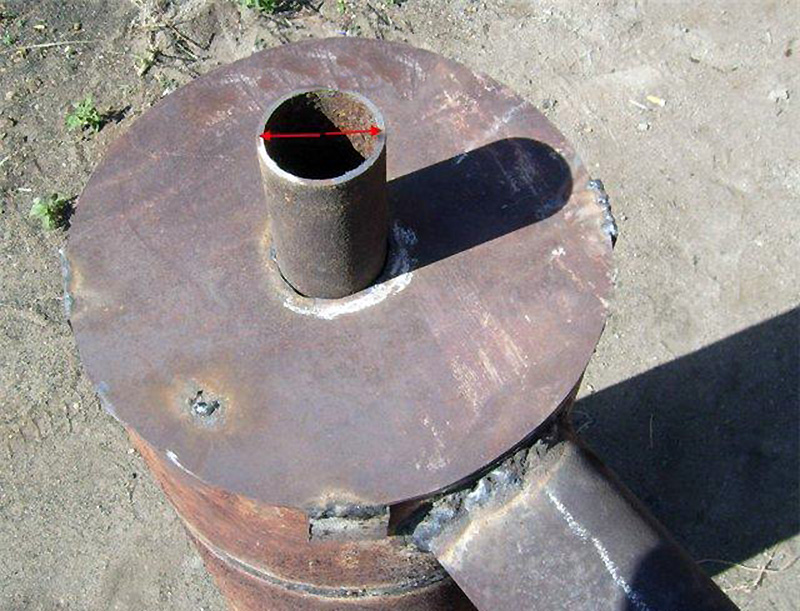

  3. В крышке нужно сделать два отверстия: с края в 60 мм диаметром, а по центру – 100 мм. При этом крышка должна оставаться схемной. Так вам будет существенно проще выполнять чистку агрегата.
  4. Берите обрезок металлической трубы с диаметром в 100 мм. Длина должна составлять примерно 360 мм. В трубе сверлите отверстия, чтобы через них поступал воздух. Диаметр отверстия равен 10-ти процентам диаметра трубы. Все отверстия надо располагать равномерно по высоте и диаметру трубы. Лучшее заранее нанести разметку.
  5. Потом трубу приваривают к крышке нижнего бака. Обязательно следите, чтобы она была установлена строго перпендикулярно.
  6. Поставьте воздушную заслонку на крышке, используя болты или заклепки. Диаметр отверстия для заслонки составляет примерно 60 мм. Через данное отверстие можно разжигать печь, заливать топливо.
  7. Таким же образом собирайте и верхний бак. Надо взять трубу с диаметром 355 мм. В листе металла, которое станет дном, нужно сделать отверстие, смещенное к краю. Его диаметр составит 100 мм. К отверстию приваривайте обрезок трубы соответствующего диаметра. Ее предстоит надевать на перфорированную камеру для сгорания газов.
  8. Крышку верхнего бака надо делать из толстого металла. Толщина должна быть минимум 6 мм. В крышке нужно отверстие для дымохода. Его располагают со стороны, противоположной к отверстию в дне камеры.
  9. Также нужна перегородка между стенкой камеры и дымовой трубой. Ее делают из толстого металла, а приваривают к верхней крышке, ближе к дымоходу.
  10. Дымовую трубу приваривают к верхней крышке и присоединяют к дымоходу.
  11. Между камерами надо приварить распорки из уголка или обрезков труб. Это увеличит жесткость конструкции, сделает ее более прочной.

На заключительном этапе работы можно покрасить печку. Выбирайте жаропрочную краску по металлу.

Устанавливаем и разжигаем печку на отработке правильно

Сначала вам необходимо подготовить ровную площадку. Можно выложить участок из кирпича, либо залить бетонное основание. Площадку нужно тщательно выравнивать, используя отвес и уровень

Помните, что важно также соблюдать расстояние до стен. Оно должно составлять минимум метр. Когда вы будете ставить печь, определять для нее место, подумайте обязательно и об удобстве эксплуатации

Отверстие для заливки масла должно находиться в зоне свободного доступа. Тогда вам будет комфортно работать с печкой

Когда вы будете ставить печь, определять для нее место, подумайте обязательно и об удобстве эксплуатации. Отверстие для заливки масла должно находиться в зоне свободного доступа. Тогда вам будет комфортно работать с печкой.

Печка нужна разборная. В таком случае не составит труда очищать ее. Снимается дымоход, а потом и верхняя камера, после чего можно спокойно убрать из печки всю сажу, нагар.

Работает печка на минеральном, синтетическом отработанном масле любого типа

Обратите внимание! Топливо можно заливать максимум на половину бака. В оставшемся месте образуются пары масла. Когда вы только что залили масло, нужно еще немного подержать заслонку открытой: так кислород насыщает пары масла

Когда вы только что залили масло, нужно еще немного подержать заслонку открытой: так кислород насыщает пары масла.

Желательно использовать специальные каминные спички или лучину для розжига. Привычные короткие спички здесь не подойдут.

Обязательно запомните правило безопасности: в печь категорически запрещено заливать горючие жидкости, поскольку это может спровоцировать взрыв.

Когда печка разогрелась, нужно прикрыть отверстие наполовину, а потом отрегулировать поступление воздуха. Газы в трубе с отверстиями должны гореть равномерно.

Основные плюсы пиролизных печей:

  • Высокий КПД – от 90% и более.
  • Экономичность по топливу – одной закладки достаточно на 12-24 часа.
  • Современные модели пиропечей заводского производства работают на одной топливной закладке более 48 часов.
  • Минимум участия человека, упрощенная эксплуатация. Исключаются ночные дежурства.
  • С точки зрения экологии – чем меньше продуктов горения уходит в атмосферу, тем лучше. Пиролизная печь дает минимум угарного газа и твердых дымовых частиц. Практически весь СО сгорает.
  • При наличии грамотных чертежей для изготовления пиропечки своими руками и качественного точного исполнения реально получить агрегат, работающий с практически полным сжиганием сухого топлива. Золы и сажи крайне мало, все сгорает без остатка, и в чистках печи и дымохода необходимости нет.
  • Можно использовать дешевое топливо – высушенные отходы деревообработки, легкую растительную биомассу, листву, ветки, солому и пр.

Немного истории

Разработку печи Бубафоня приписывают народному умельцу Афанасию Бубякину из Колымы. Впоследствии в его честь и было названо новое изобретение. Афанасий во время своих опытов отталкивался от устройства пиролизного котла Strоpuva литовского производства.

Отечественный изобретатель постарался максимально упростить конструкцию, чтобы ее можно было сооружать своими руками. Эта специфика Бубафони и объясняет ее высокую популярность. Учитывая то, что материалом для изготовления этого прибора в основном выступают подручные средства, внешней эстетичностью он похвалиться не может. Сильными сторонами печки является ее простота, эффективность и надежность.

Принцип действия печки-буржуйки

Буржуйка – примитивный вариант металлической дровяной печи. Работает такой прибор предельно просто: в топку закладывают дрова, они сгорают, корпус печи раскаляется и отдает тепло окружающему воздуху. Дымные газы удаляются через дымоход, а зола высыпается через колосниковую решетку в зольник, который следует периодически очищать.

Одно из главных преимуществ буржуйки – простота конструкции. Здесь нет строгих размеров, главное, чтобы корпус выдерживал нагрев, а дымоход работал исправно. Опытный мастер сделает такую печку буквально за пару-тройку часов. А сжигать в ней можно практически любое сухое дерево: и поленья, и опилки. На нашем сайте есть статья с подробным описанием процесса изготовления буржуйки своими руками.

Топят буржуйку и другими горючими материалами: соляркой, углем, торфом, бытовым мусором и т.п. При желании на такой печке можно вполне успешно готовить. Этот момент следует продумать еще до начала изготовления конструкции, чтобы сделать ровную варочную поверхность.


Буржуйка представляет собой топочную камеру из толстого металла с загрузочной дверцей, дымоходом, колосником и поддувалом. В качестве корпуса можно использовать старый газовый баллон

Но следует считаться и с недостатками такого отопительного решения. Для начала это высокая опасность ожогов и пожаров.

Для буржуйки нужно выбрать специальное место, отделанное огнестойкими материалами. Желательно, чтобы она стояла в стороне, где никто случайно не прикоснется к корпусу и не обожжется.


При желании верхнюю часть вертикальной буржуйки из старого газового баллона можно превратить в варочную поверхность скромных размеров

Весит такая металлическая конструкция немало, поэтому о какой-либо мобильности устройства речь не идет. Перемещать буржуйку для обогрева разных помещений будет затруднительно.

Такими печами обычно обогревают подсобные помещения, в которых отсутствует электроэнергия или там, где она подается с перебоями: гараж, сарай, мастерская и т.п.


Из двух газовых баллонов, соединенных перпендикулярно, можно сделать усовершенствованный вариант буржуйки, который позволяет сохранять больше тепла и получать высокую отдачу при сжигании топлива

Еще одна проблема – невысокий КПД, поскольку часть тепловой энергии при сгорании древесины буквально вылетает в дымоходную трубу. Существуют различные способы сохранить тепло и немного модифицировать буржуйку, чтобы она работала эффективнее.

Наконец, нужно позаботиться о хорошем вентилировании помещения, в котором установлена буржуйка, поскольку такой прибор в процессе работы сжигает большое количество кислорода.

Итак, буржуйка состоит из металлического корпуса, на роль которого обычно и “приглашают” старый газовый баллон. В корпусе необходимо сделать две дверцы: большую и маленькую. Первая служит для загрузки топлива, вторая нужна как поддувало, через которое с топочную камеру поступает воздух для обеспечения процесса горения и тяги.


Чертеж печки-буржуйки из газового баллона позволяет изготовить устройство с конкретными параметрами и рассчитанной мощностью, но такая точность не обязательна

Внизу, на некотором расстоянии от дна конструкции следует приварить колосниковую решетку. Ее можно сделать из толстой проволоки или просто взять лист толстого металла и прорезать в нем длинные щели. Расстояние между прутьями колосника должно быть таким, чтобы топочный материал не просыпался вниз, в зольник.

Если буржуйку будут топить только дровами, зазоры колосника делают большими, но когда предполагается использовать щепу, следует сделать решетку более частой.


Изогнутый металлический дымоход, установленный на буржуйку из газового баллона, позволяет удержать в помещении больше тепла и повысить КПД конструкции

Ящик для золы можно сварить из листового металла или взять готовую металлическую емкость подходящего размера и устойчивую к сильному нагреву. Некоторые предпочитают и вовсе обходиться без зольника, просто выгребают золу из нижнего отдела по мере необходимости, хотя это и не слишком удобно. Как правило, дымоход для буржуйки выводят вверх, чтобы обеспечить необходимую тягу.

Стандартную конструкцию печки из газового баллона можно доработать, увеличив производительность, превратив твердотопливный обогреватель в калорифер или варочную панель:

Галерея изображений

Фото из

Зафиксированный на корпусе

Крепление к баллону труб отопления

Агрегат для воздушного обогрева

Приспособления для подогрева пищи

2 Самодельный котел на дровах

Прежде чем начинать делать своими руками котел из газового баллона на дровах, нужно подготовить все необходимые материалы и инструменты. Для выполнения монтажных работ необходимо иметь под рукой:

  • Старый баллон — 2 шт.
  • Болгарка.
  • Сварочный агрегат.
  • Молоток.
  • Шлифовальная машинка (можно использовать болгарку со специальной насадкой).
  • Дрель со сверлами разных диаметров.
  • Листовой металл (2 мм толщина) для изготовления ребер и зольной камеры.
  • Небольшой кусок листового железа толщиной 3 мм для изготовления дверцы печки.
  • Для уплотнения дверцы понадобится графитно-асбестовый шнур.
  • Профильная труба или металлический уголок для ножек изделия.
  • Кусок трубы — Ø 10 см для изготовления дымохода.
  • Для усиления колосниковой решетки арматура Ø 2 см (можно купить металлический профиль сечением 2х2 см).

Перед резкой старого баллона из него обязательно нужно удалить остаток пропана. Этот газ является тяжелее воздуха, поэтому его небольшое количество всегда остается в резервуаре. Для этого нужно отсоединить от баллона вентиль и заполнить его полностью водой, которая и поможет вытолкнуть остатки пропана.

Порядок выполнения работ:

  1. 1. В первую очередь нужно порезать стальные листы по размерам на отдельные заготовки.
  2. 2. Далее в первом баллоне вырезаются два отверстия: в торце — для дверцы, в стенке — для выхода дыма и газов.
  3. 3. Во втором баллоне нужно отрезать днище и на торце сделать отверстие для подсоединения патрубка Ø 10 см.
  4. 4. На стенках обеих уже обрезанных баллонов необходимо сделать полукруглые вырезы для их плотного соединения друг с другом.
  5. 5. Далее нужно сделать прорези колосниковой решетки и приварить к ней снаружи с помощью сварки профиля 2 см усилители.
  6. 6. Следующий шаг — изготовление зольника, обрамление дверец и монтаж ножек. Эти детали нужно приварить к корпусу.
  7. 7. Теперь необходимо сварить по размерам сами дверцы. На местах их примыкания к раме фиксируется уплотнитель. Производится монтаж створок и ручек.
  8. 8. Из вырезанных стенок баллона делаются внутренние перегородки вертикальной емкости. Их нужно приварить.
  9. 9. Два подготовленных резервуара сваривают между собой.
  10. 10. Теперь нужно приварить дымоходный патрубок.
  11. 11. Завершающий этап — на обоих корпусах монтируются ребра-теплообменники.

Самодельная отопительная печь готова.

Запорные ручки с привлекательными эбонитовыми накладками проще приобрести на рынке, так как на их изготовление своими руками нужно довольно много времени. А чтобы отопительному устройству придать более современный вид, стоит купить термостойкую краску в баллончике.

Технология изготовления плотных дверец для печки длительного горения тоже очень простая. С внутренней стороны створки приварены узкие металлические полоски, из которых формируется канал. В него нужно набить графитно-асбестовый шнур. После завершения монтажных работ металлические поверхности обезжириваются и покрываются краской в 3 слоя. После нанесения каждого слоя краске нужно дать высохнуть, а только потом наносить следующий слой.

Требования к установке и эксплуатации печи на масле

Требуется, чтобы печь находилась в пустом помещении, вблизи которого не должно быть легковоспламеняющихся поверхностей

Особое внимание уделяется аппаратам самостоятельного изготовления. Их нельзя ставить на полку или другую опору, которая может загореться

Самодельная печь на отработке должна располагаться на ровном основании, которое может быть бетонным или кирпичным. Необходимо, чтобы расстояние между аппаратом и стеной составляло не менее 1 м. Для образования хорошей тяги дымовая труба должна иметь длину больше 4 м. С внешней ее стороны следует предусмотреть утепление, чтобы исключить образование конденсата кислот.

В состав отработанного масла не должен попасть растворитель или другой легковоспламеняющийся элемент, поэтому такие компоненты должны находиться подальше от печи. Также недопустимо попадание влаги в емкость с маслом. Это приведет к воспламенению в печи. В случае аварийной ситуации для ликвидации огня следует воспользоваться огнетушителем.

Принцип работы печки с капельной подачей горючего схож с механизмом работы дизельных двигателей

Перед началом работы масло заливается в емкость в количестве, равном половине объема бака, что обеспечит необходимое пространство для образования паров. Чтобы пары обогатились кислородом, необходимо подождать некоторое время. Затем производят поджиг топлива с помощью длинных спичек. Как только начинается процесс возгорания паров, заслонка наполовину прикрывается.

Для повышения работоспособности мини-печи на отработке можно над верхней ее камерой установить герметичный бак с жидкостью. Для подачи и отвода воды к нему крепятся штуцеры, которые размещаются на разных уровнях. Другим вариантом повышения производительности является необходимая конвекция воздуха, что осуществляется с помощью вентилятора, располагающегося вблизи верхней камеры. Забирая теплый воздух от печки, он способствует ее охлаждению, что положительно сказывается на сроке эксплуатации аппарата.

Принцип работы печи на отработанном масле

Прототипом для масляных печей, работающих на отработанном масле, является керогаз, который применялся ранее в деревнях и на дачах. В качестве топлива в нем использовался керосин, пары которого дожигали в отдельной камере. Чтобы сэкономить на топливе, был разработан вариант сжигания отработанного масла. Его можно приобрести бесплатно или за умеренную стоимость на любом СТО.

Составные элементы печки на отработанном масле

Создание самодельной печки на отработке не является трудным процессом. Главная задача состоит в правильной организации системы для продуктивного процесса сгорания масла. Для обеспечения полного сжигания паров тяжелые компоненты необходимо предварительно расщепить на легкие, что осуществляется в результате пиролиза. Для эффективного испарения осуществляется надлежащий подогрев масла.

Принцип работы масляной печи на отработке состоит в следующем. В первую очередь в нижней камере аппарата выполняется поджиг отработки. Интенсивность горения регулируется с помощью дроссельной заслонки в корпусе устройства, через которую в камеру поступает воздух. Пары масла, перемешанные с кислородом, по вертикальной трубе поднимаются вверх. Труба соединена с верхним бачком, который является камерой дожигания.

Смесь перемешивается под воздействием силы Кориолиса (силы инерции). Интенсивность процесса достигается правильным выбором диаметра и длины камеры сгорания. Для обеспечения полного сжигания воздух через заслонку должен поступать в достаточном количестве. Для этого он подсасывается дополнительно через отверстия, выполненные в вертикальной перфорированной трубе, соединяющей бачки.

Интенсивность горения регулируется с помощью дроссельной заслонки в корпусе устройства

Поток газов направляется в камеру окончательного дожигания, в которой верхняя часть расширена. При ее изготовлении выполняется горизонтальный разнос между входом дымохода и выходом камеры сгорания, что необходимо для обеспечения температурного скачка между зонами окисно-азотного и кислородного дожигания. При значении температуры ниже 600 °С оксиды азота являются активнее кислорода. Разлагаясь, они окисляют частицы топлива. С повышением температуры в качестве основного окислителя выступает кислород. Вредные вещества через дымоход отводятся в атмосферу.

Выводы и рекомендации по отбору тепла

Главный вывод звучит так: если вы являетесь одновременно сварщиком и слесарем, то решите задачу по изготовлению масляной буржуйки без особых затруднений. Повозиться придется лишь с настройкой и организацией подачи отработки в капельнице.

Как вы поняли, просто сделать печь на солярке и отработке недостаточно, надо еще правильно отобрать у нее теплоту, дабы она не улетала без пользы в дымоход. Практикуются следующие способы:

  1. Как уже говорилось выше, можно проложить дымоход под уклоном по всей длине помещения, а потом вывести его на улицу вертикально.
  2. Устроить обдув корпуса бытовым вентилятором.
  3. Обварить тело буржуйки дополнительными теплосъемными ребрами.
  4. Изготовить и поставить на дымоход экономайзер (в народе его называют регистром и бойлером) – теплообменник самоварного типа. Такие применяются в твердотопливных котлах и состоят из нескольких дымогарных труб, омываемых снаружи водой.

Простейший способ снять тепло с нагретого топливника — наварить ребра

Важный момент. Обдувать корпус чудо-печки не рекомендуется по понятным причинам. Водяной контур, установленный на дымоход, нужно подключать к системе отопления с принудительной циркуляцией и расширительным баком открытого типа, чтобы уберечься от закипания. При периодической топке трубопроводы заполняются антифризом.

Схема обвязки экономайзера с водяным отоплением

Последний способ отбора тепла – для опытных мастеров. Превратите простую капельницу в котел на отработанном масле – установите на корпус водяную рубашку толщиной 3—4 см и утеплите снаружи, как об этом рассказывается в последнем видео:

14.10.2018 19:52 2018-10-14T16:52:19.000Z

Описание:

БЕЗОПАСНАЯ ПЕЧЬ НА ОТРАБОТКЕ ИЗ ГАЗОВОГО БАЛЛОНА. ПЕЧЬ НА ОТРАБОТКЕ. ПЕЧЬ НА ОТРАБОТАННОМ МАСЛЕ. ПЕЧЬ ИЗ ГАЗОВОГО БАЛЛОНА. ПЕЧЬ ИЗ ГАЗОВОГО БАЛЛОНА НА ОТРАБОТКЕ. ОТОПЛЕНИЕ ОТРАБОТКОЙ

#БЕЗОПАСНАЯ_ПЕЧЬ_НА_ОТРАБОТКЕ_ИЗ_ГАЗОВОГО_БАЛЛОНА. #ПЕЧЬ_НА_ОТРАБОТКЕ.#ПЕЧЬ_НА_ОТРАБОТАННОМ_МАСЛЕ. #ПЕЧЬ_ИЗ_ГАЗОВОГО_БАЛЛОНА. #ПЕЧЬ_ИЗ_ГАЗОВОГО_БАЛЛОНА_НА_ОТРАБОТКЕ.#ОТОПЛЕНИЕ_ОТРАБОТКОЙ #ЧЕРТЕЖ_ПЕЧИ_НА_ОТРАБОТКЕ #ПЕЧЬ_НА_ОТРАБОТКЕ_КАПЕЛЬНОГО_ТИПА #ПЕЧЬ_НА_ОТРАБОТКЕ_СВОИМИ_РУКАМИ

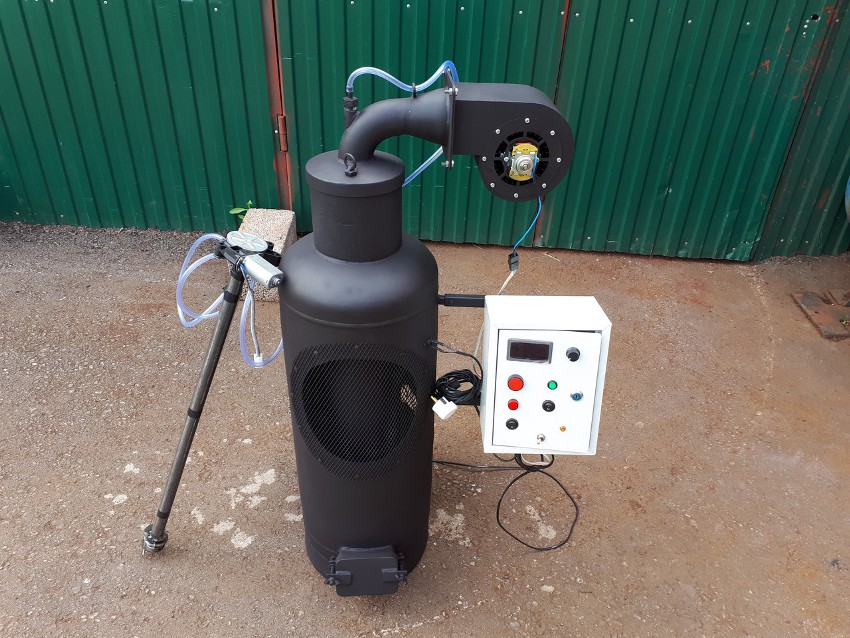

Печь на отработке – нестандартное, но очень эффективное решение для обогрева технических помещений, автомастерских и гаражей. Такая конструкция предназначена для быстрого и экономного отопления при минимальных затратах и высоком КПД. Учитывая то, что производственные помещения редко бывают утепленными, мощность печи должна быть выше стандартной, которая рассчитывается по формуле 5 кВ/50 м 2 . В нашей статье вы узнаете, как сделать печь на отработке своими руками: чертежи из газового баллона, видео запуска, плюсы и минусы такой конструкции.

Если принимать во внимание сложность изготовления и стоимость топлива, печь на отработке из газового баллона – самый бюджетный и самый эффективный вариант. Во многом помогает сама форма – сферическая, по сути, идеальная топка

Для любой печи основополагающим является наличие двух отверстий – входного, куда загружается топливо, и выходного – откуда выходят переработанные газы, и это легко сделать из уже готового баллона. Его форма подходит еще и тем, что цилиндр удерживает необходимое давление, при этом расход металла минимальный.

Фото 1 Схема печи на отработке из газового баллона

  1. Газовый баллон на 50 литров
  2. Стальная труба для вывода горящих газов, с перфорацией, диаметром 100 мм с толщиной стенки 3-5 мм.
  3. Стальная труба теплообменника, диаметром 100 мм с толщиной стенки до 3-5 мм.
  4. Перегородка между испарительной камерой и камерой сгорания, стальной лист толщиной 4 мм.
  5. Козырек над теплообменником, повышает эффективность нагрева трубы, стальной лист толщиной 4 мм.
  6. Чаша испаритель, можно использовать автомобильный тормозной диск.
  7. Соединительная муфта.
  8. Водопроводная полудюймовая труба для подачи отработки в камеру сгорания.
  9. Вентиль, регулирующий подачу топлива – обычный сантехнический шаровой кран.
  10. Шланг подачи топлива, допускается применение гибкой, огнеупорной трубы.
  11. Емкость для хранения отработки, подойдет любой баллон с интегрированным игольчатым вентилем.
  12. Завихритель потока воздуха. Используются два сваренных угольника с шириной полки 50 мм.
  13. Канальный вентилятор.
Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Эксперт по дому
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
