Как сделать пескоструй из бутылки и компрессора своими руками

Как сделать пескоструй из газового баллона

Сборка пескоструйного аппарата из газового баллона состоит из нескольких этапов. Специфических знаний и опыта не требуется, но нужно обладать элементарными навыками обращения с инструментами для обработки металла.

Подготовка резервуара

На первом этапе сборки пескоструя своими руками из баллона фреона необходимо переделать под свои нужды саму емкость. Алгоритм выглядит так:

  1. С пустого резервуара срезают ручку при помощи болгарки. Кран при этом должен оставаться закрытым. Рукоять спиливают повыше, чтобы случайно не повредить сам баллон.
  2. Кран аккуратно раскручивают вручную или разводным ключом и удаляют из емкости остатки содержимого. Делать это нужно вдали от нагревательных приборов и источников открытого огня.
  3. Газовый баллон доверху наполняют водой. Жидкость внутри резервуара будет выполнять защитные функции и предотвратит взрыв при последующих работах по усовершенствованию емкости.
  4. При помощи болгарки отрезают опорный башмак в верхней части баллона, а по бокам приваривают рукояти из кусков трубы круглого сечения.

К днищу пескоструйного аппарата монтируют опору из металлического профиля, двух колес и стального стержня.

Чтобы пескоструй из газового баллона сохранял устойчивость, для него предусматривают ножку-упор

Изготовление магистрали

После элементарной доработки газового баллона необходимо установить на нем дополнительные элементы, превращающие резервуар в пескоструйный аппарат.

  1. В верхней части емкости по центру просверливают отверстие 50 мм в диаметре и припаивают к нему муфту с внутренней резьбой. Аналогичную деталь, но с диаметром 15 мм и с наружной резьбой устанавливают в том месте, где стенка газового баллона переходит в его округлую верхушку. Под ней на боку емкости, ближе к днищу, закрепляют болт с гайкой.
  2. На маленькую муфту накручивают тройник, направляя его отвод вертикально вниз. На одном из концов соединительного элемента устанавливают кран с шаровым механизмом.
  3. В отвод вставляют металлическую трубу. Нижнюю часть при помощи хомута прикрепляют к болту на стенке и подсоединяют к ней штуцер под шланг.

После этого в отверстие наверху газового баллона устанавливают тройник с шаровой запирающей системой на отводе. На днище пескоструйного аппарата закрепляют еще один кран с муфтой на 50 мм.

Шаровые краны в верхней и нижней части пескоструя позволяют регулировать давление воздуха и подаваемой смеси

Установка шлангов и сопла

После выполнения основных работ по изготовлению пескоструя из фреонового баллона остается только закрепить на нем соединительные шланги и установить сопло:

  1. На кран в нижней части конструкции насаживают короткий отрезок резинового рукава. Свободным концом его соединяют с вертикальной трубкой на боку пескоструйного резервуара.
  2. К другому концу крана на дне прикрепляют основную, рабочую часть шланга для подачи абразивной смеси.
  3. От свободного конца пескоструйного рукава отсекают небольшой участок и монтируют к нему с одной стороны керамическое или металлическое сопло. С другой ставят патрубок, на который навинчивают кран со штуцером.
  4. Полученную небольшую конструкцию прикрепляют к основной части пескоструйного шланга.

Для герметичности все резьбы на аппарате из газового баллона необходимо уплотнить фум-лентой, а соединения закрепить хомутами.

На финальном этапе газовый баллон, переделанный в пескоструйный аппарат, можно покрасить порошковым составом

Проверка в действии

Полностью готовый к работе самодельный пескоструй из газового баллона остается испытать на практике.

Проверку проводят так:

  1. Выкатывают установку на улицу в сухую и теплую погоду.
  2. Просеивают сухой песок через кухонный дуршлаг, чтобы отделить крупные примеси.
  3. В верхнее отверстие газового баллона устанавливают воронку, которую можно сделать из обрезанной пластиковой бутылки, и засыпают абразив в резервуар.
  4. Подключают к воздушному патрубку конструкции шланг компрессора, устанавливают среднее давление и открывают кран.
  5. Очищают на пробу небольшую металлическую деталь и оценивают качество работы устройства.

На начальном этапе для домашнего пескоструйного агрегата рекомендуется выставлять давление около 6 атм. Впоследствии при помощи крана показатель регулируют в соответствии с собственными потребностями.

Чтобы пескоструй оказался эффективным, держать сопло следует под углом почти 90 градусов к поверхности

Пескоструйный прибор упрощенной конструкции

На основе инжекторной сборки можно сделать мини пескоструйный аппарат из полиэтиленовой (ПЭТ) бутылки, объемом 1,5 л.

Фото самодельного пескоструйного пистолета:

Для самодельного инжекторного аппарата, напоминающего по виду пистолет, понадобится:

  • ПЭТ бутылка;
  • шаровый кран;
  • тройниковый разъем;
  • клапан от краскопульта;
  • сопло;
  • компрессор.

Компрессор предназначен для подачи воздуха. Данный прибор необходимо приобрести в готовом виде.

Пошаговая инструкция выполнения сборки:

  1. Выточить корпус пистолета под размеры сопла на токарном станке.
  2. К корпусу присоединить тройник-смеситель. Один из штуцеров подсоединен к компрессору. Он служит для перемещения воздуха, а к другому концу тройника монтируют сопло для всасывания воздуха. На третий отвод смесителя монтируют бутылку с абразивом.
  3. От компрессора к пистолету подводится сжатый воздух.
  4. Шаровый кран располагается между бутылкой и тройником.
  5. Движение воздушных масс осуществляют посредством рукоятки от краскопульта, которая соединена с тройником.
  6. Верх резервуара обрезают и засыпают туда абразив.
  7. Простым нажатием на курок, происходит выброс струи песка на нужную поверхность.

Такой простой прибор подходит для одноразового применения или для кратковременной обработки небольших деталей – до 20-30 минут. В этом случае допускается использование керамического сопла.

Что нужно знать о принципе работы самодельного пескоструя

Какой бы ни был выбран тип конструкции, прибор должен формировать на выходе струю воздушно-абразивной смеси. Напорная система работает благодаря высокому давлению подачи выбранного абразива в выпускной патрубок, где происходит смешивание с воздушным потоком, подающимся из компрессора. Если говорить об эжекторном устройстве, стоит знать, что здесь работа осуществляется с использованием эффекта Бернулли, основанном на создании вакуума, который и засасывает песок.

Существует огромное количество схем и выполненных своими руками чертежей пескоструйных аппаратов, позволяющих изготовить их самостоятельно. Каждый изобретатель предпочитает использовать различные ненужные детали, которые находятся под рукой, но все конструкции будут работать по схожему принципу.

Перед тем как сделать пескоструйный аппарат своими руками, нужно понять механизм работы инструмента, подготовить все необходимые детали конструкции. Если правильно собрать элементы, самодельный аппарат ничем не будет уступать серийному. Зачастую удается сконструировать прибор с минимальными затратами.

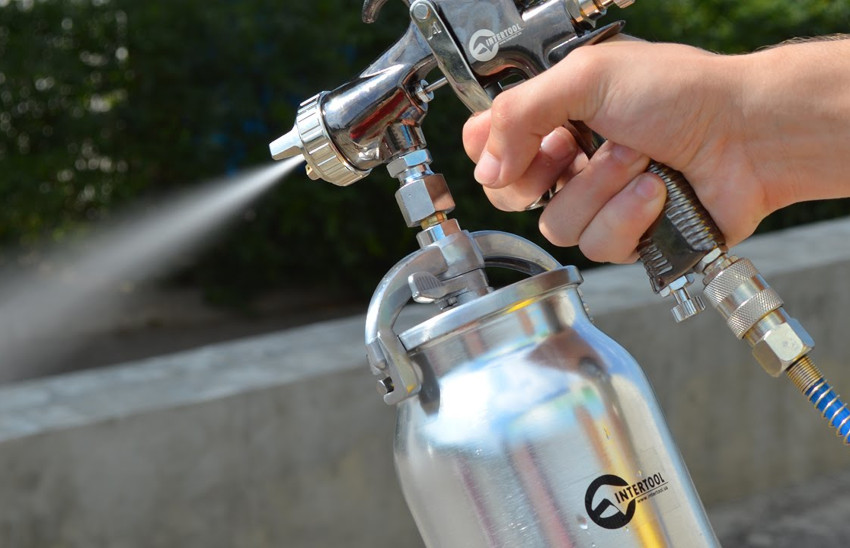

По принципу работы пескоструйный аппарат очень похож на краскопульт

Это интересно! Принцип работы пескоструя очень похож на механизм действия краскопульта, главная задача которого – распыление лакокрасочных материалов. Тем не менее один прибор никогда не сможет заменить другой.

Главный элемент, который понадобится для пескоструйного аппарата, – компрессор. Именно благодаря ему в магистралях конструкции создается поток воздуха под нужным давлением. Когда воздух проходит по главному шлангу сквозь рукав для забора песка для пескоструйного аппарата, создается вакуум, способствующий тому, что абразивная смесь всасывается в основную магистраль, где и соединяется с воздушной струей.

Затем уже смесь из воздуха и абразива доходит до сопла – отверстия, через которое и осуществляется подача песка на поверхность под высоким давлением. Из этого следует, что, помимо компрессора, требуется дополнить конструкцию шлангами нужного диаметра, соединительными штуцерами, кранами и дозаторами. Чтобы обеспечить бесперебойное питание рабочего прибора, понадобится электрический кабель.

Пескоструйное сопло – элемент, формирующий абразивную струю с нужными для работы характеристиками. Своими руками можно изготовить керамическое сопло, потому как для основы идеально подходят отработанные свечи зажигания, из которых предварительно вынимается электрод. На серийных приборах присутствует стальной элемент, имеющий внутреннее карбидно-борное или карбидно-вольфрамовое покрытие. В многочисленных отзывах пользователей отмечено, что такие детали очень редко долго служат владельцам.

Пескоструйное сопло формирует с нужными для работы характеристиками абразивную струю

Алгоритм и правила сборки

Пескоструйная камера – как промышленная, так и собранная своими руками для домашнего использования – обязательно должна быть оснащена вентиляционной системой, которая обеспечит отвод пыли, в большом количестве образующейся при обработке. Как уже говорилось выше, при работе с такой камерой, насколько бы качественно она ни была выполнена, необходимо использовать средства защиты глаз, органов дыхания и всего тела.

Конструктивными элементами, которые вам потребуются для изготовления пескоструйной установки, используемой в комплексе с такой камерой, являются:

  • емкость для абразивного материала, из которой он будет подаваться в зону обработки;
  • компрессор, обеспечивающий необходимое давление воздушного потока, смешиваемого в системе с абразивом;
  • сопло, через внутреннее отверстие которого в зону обработки будет подаваться абразивная смесь;
  • пистолет для управления соплом и удобства работы с ним;
  • кран шарового типа, который позволит регулировать параметры потока абразивной смеси;
  • элементы, обеспечивающие крепление всех деталей конструкции и их герметизацию.

Внутреннее пространство камеры при открытой боковой дверце

Чтобы иметь возможность постоянно контролировать процесс пескоструйной обработки и эффективно управлять им, с одной стороны такой камеры необходимо сделать смотровое окно, а во внутренней ее части организовать систему освещения. В качестве материала изготовления такого окна лучше использовать ударопрочный пластик (обычное стекло может не выдержать значительных нагрузок и быстро выйти из строя).

Для управления пескоструйной насадкой, которая будет располагаться внутри камеры, в передней части последней необходимо сделать два симметрично расположенных отверстия. Диаметр таких отверстий, в которых будут фиксироваться рабочие перчатки, должен составлять примерно 100 мм. Необходимо учитывать тот факт, что рабочие перчатки, находящиеся внутри камеры, будут быстро приходить в негодность, поэтому надо предусмотреть, чтобы их можно было оперативно и легко заменить на новые.

Переходные манжеты – простой способ быстрой замены рабочих перчаток

Под дном пескоструйной камеры следует расположить желоб, при помощи которого отработанный материал будет собираться в специальную емкость, поэтому для изготовления дна лучше всего использовать прочный сетчатый материал. Сбор отработанного абразивного материала, если он выполняется аккуратно, позволит применить его повторно, что значительно снизит стоимость обработки. Для эффективного освещения внутреннего пространства пескоструйной камеры лучше всего использовать два осветительных прибора, расположенных в двух разных краях ее верхней части.

Бункер сбора абразивного материала (вид снизу)

Пескоструйная насадка, при помощи которой выполняется обработка внутри камеры, располагается в ее внутренней части, а ее подключение к емкости с песком и компрессору обеспечивается при помощи специальных шлангов. На заднюю стенку самодельной камеры для пескоструйной обработки можно навесить большую дверцу (можно также затянуть стенку брезентом), что позволит без проблем помещать в нее изделия различных размеров и конфигурации.

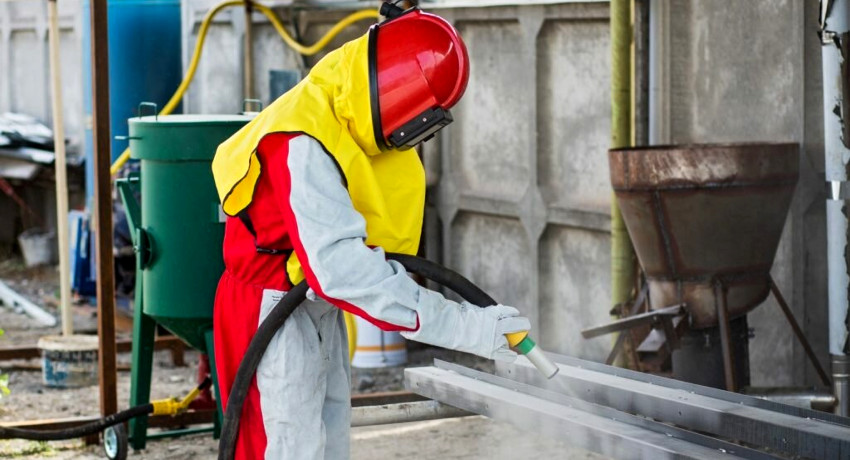

Как выбрать пескоструйный аппарат: советы редакции HomeMyHome.ru

Поняв, в какой области будет применяться пескоструй, следует обратить внимание на то, что подобное оборудование отличается по следующим характеристикам:

  • объём бункера для абразива – от этого будет зависеть удобство работы оператора. Чем больше объём резервуара, тем реже придётся останавливаться во время работы;
  • рабочее давление агрегата – для бытового использования применяются аппараты с давлением 4−9 атм;
  • производительность – оптимальным считается показатель 15−30 м2/ч;
  • расход песка в процессе работы – среднее значение для простых пескоструев – 40 кг/ч;
  • комплектация;
  • количество задействованных в работе операторов.

В продаже можно найти сопло любого диаметра Особое внимание следует обратить на сопло. Именно от него будет зависеть производительность, а от материала изготовления – частота его замены

Более приемлемыми считаются керамические и чугунные сопла – работают они долго, а стоят недорого.

Компрессор должен выдавать не менее 350 л/мин, в противном случае придётся устанавливать большой ресивер, что скажется на мобильности установки, которая сама по себе является важным фактором при выборе устройства. К дополнительным функциям, наличие которых желательно, можно отнести дистанционное управление подачей абразива. Это позволяет расходовать меньше воздуха, песка и обеспечивает дополнительную безопасность оператору.

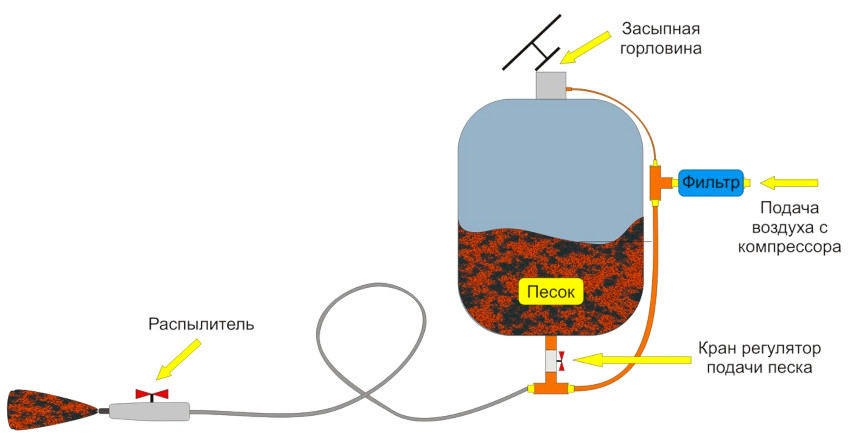

Схема сборки

Рассмотрим самый простой вариант сборки пескоструйного аппарата. Схема выглядит примерно следующим образом:


Конструкция пескоструйного аппарата

Что касается емкости, то в этом случае можно использовать простой пластиковый бутыль для питьевой воды. Но если вы хотите использовать такое оборудование больше одного раза, то емкость лучше выбрать более надежную.

Исходя из вышесказанного, можно использовать практически любой чертеж для сборки пескоструйного аппарата по типу краскопульта. При сборке аппарата следует выбирать компоненты только лучшего качества. От этого зависит продуктивность оборудования и качество производимых операций.


Регулятор (кран) подачи песка

Емкость. Если пластиковая емкость не подходит, можно использовать металлический баллончик, бывший в употреблении

В таком случае обратите внимание, что баллон нужно хорошо очистить от остатков. Выбирая металлический баллон, примите к сведенью, что нужно произвести операции по нарезке резьбы, свариванию поверхности

Сопло. Это наиболее важная часть всего пескоструйного агрегата. И если сэкономить на емкости еще можно, то при выборе сопла этого делать не стоит. Можно изготовить сопло своими руками. Для этого нужно взять металлический стержень необходимого диаметра и расточить изнутри. Процесс довольно трудоемкий, поэтому более целесообразно приобрести уже готовое.

Шланг. Для пескоструйного агрегата следует выбирать только армированный шланг. Обусловлено это тем, что работа производится только под высоким давлением. Рекомендованный внутренний диаметр — 14 миллиметров. Длина такого шланга должна быть не менее 2 метров.

Кроме этого, перед тем как приступить к сборке, нужно иметь под рукой такие материалы:

  • фум-ленту;
  • краны;
  • зажим для шланга;
  • переходники для трубы;
  • штуцеры для шлангов.

Схема пескоструйной установкиУсловно сборку аппарата своими руками можно расписать на такие этапы:

  • в баллоне или любой другой емкости песка делается 2 отверстия по диаметру трубы;
  • для песчаного стока внизу емкости крепится труба;
  • на выходы труб монтируются краны, стыки проматываются фум-лентой;
  • на свободные концы тройника ставятся штуцеры, на один из них крепят шланг;
  • первый выход на тройнике монтируют для подачи воздуха, второй для песка.

Выполняя все требования правильно, то на выходе должен получиться качественный пескоструйный агрегат. Если использовать для работы металлическую емкость, то сделанный своими руками аппарат может выглядеть примерно так:


Самодельный пескоструйный аппарат

Главное, перед тем как начать работу, нужно выбрать правильный и максимально понятный чертеж. Подготовив все необходимые компоненты и верно собрав их согласно схеме своими руками, в итоге, можно получить пескоструйное оборудование, пригодное для домашнего и даже промышленного использования.

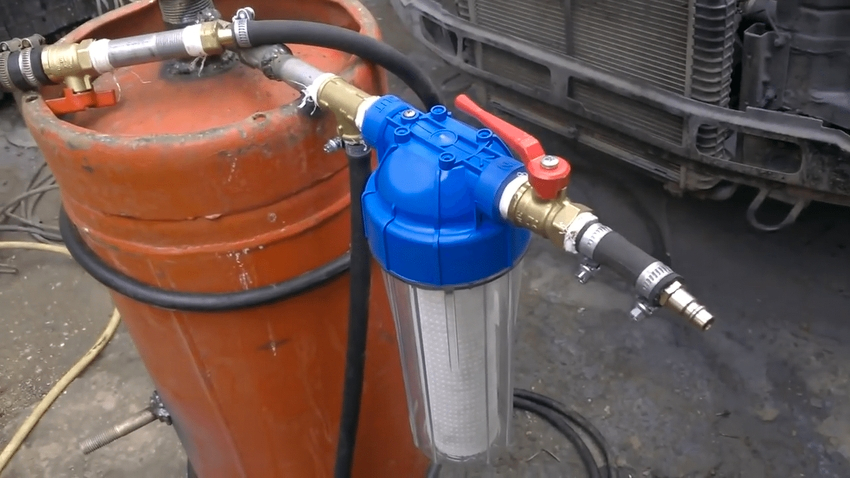

Как сделать пескоструй своими руками из газового баллона

В сети можно найти большое количество видео «Пескоструи своими руками», которые показывают, как делать приборы из газового баллона. Именно такой вариант исполнения считается не только долговечным, но и надежным

Важно во время работы придерживаться инструкций, чтобы избежать несчастных случаев. Для изготовления потребуется использовать такие детали:

  • газовый баллон из-под пропана или фреона;
  • мощный компрессор производительностью не менее 500 л/мин и мощностью от 3 кВт;
  • шаровые краны, регулирующие подачу воздуха и абразивного песка;
  • фрагмент водопроводной трубки из стали с резьбой и заглушкой, которая будет применяться в качестве воронки для поступления песка, оптимальный диаметр – 2 дюйма;
  • тройник с резьбой, маркированной «ДУ 15»;
  • резиновый двухметровый рукав диаметром 14 мм;
  • шланг сечением 10 мм, длиной не менее 5 метров;
  • 5-метровый газовый рукав, диаметр которого 10 мм;
  • зажимы и фитинги для шлангов, лучше взять с запасом;
  • сопло;
  • пескоструйную насадку для компрессора;
  • фум-ленту для надежной герметизации и уплотнения стыковочных узлов.

Пескоструйные приборы выполненные из газового баллона считаются не только долговечными, но и надежными

Сопло, как уже указывалось, можно приобрести либо изготовить самостоятельно из автомобильной свечи или металлического прутка. Главное – помнить, что от этой детали будет зависеть 80% удобства и качества работы: именно благодаря соплу в пескоструе обеспечивается необходимое давление.

Если кратко, то для изготовления сопла потребуется кусок металлического прутка длиной 3 см и диаметром 1 см. Первые 2 сантиметра длины растачиваются до 2,5 мм, оставшийся отрезок должен иметь больший диаметр – примерно 6-6,5 мм.

Пошаговая сборка пескоструйки своими руками: видео

После того как подготовлены все детали, необходимые для изготовления, приступают непосредственно к сборке. Для начала требуется полностью освободить баллон от газа. Для этого следует открутить вентиль и ждать, пока газ полностью выйдет. Нужно быть предельно внимательным, потому как если этот этап проигнорировать, то возможны неприятные последствия. Чтобы быть уверенным, что газ полностью вышел из баллона, рекомендуют вставить шланг, предварительно подключенный к компрессору. Затем проводится полное выкачивание газовой смеси.

После того как бак абсолютно опустеет, в нем нужно выполнить 2 отверстия: одно – на дне баллона (диаметром 1,2 см), второе – на противоположной стороне. Именно во второе отверстие и будет устанавливаться кран сечением 2 дюйма. Сюда же крепится труба такого же диаметра. Дальше выполняются следующие действия:

Сопло прикрепленное к шлангу обязательно нужно закрепить с помощью хомута

На дно баллона, туда, где будет собираться песок, приваривается стальной тройник ДУ-15. Герметичность соединения обеспечит только качественная сварка.
Для устойчивости конструкции следует приварить треногу или закрепить колеса. Второй вариант поможет значительно облегчить транспортировку прибора с места на место.
После завершения работ по изготовлению каркаса приступают к крепежу небольших комплектующих. На каждую резьбу помещается фитинг, все функциональные узлы уплотняются фум-лентой

Важно следить за тем, чтобы все соединения были герметичными.
На открытые концы установленного тройника монтируются резьбовые втулки. Один из выходов патрубка закрывается при помощи шланга 14 мм, а второй – медной трубкой диаметром 10 мм

На медный патрубок крепится армированный рукав.
К вентилю на баллоне подсоединяется штуцер 14 мм. Затем нужно взять шланг 14 мм и зафиксировать его (с использованием цангового зажима) у баллона, другой край крепится на хомут к тройнику.
На оставшийся свободный конец тройника монтируется рукав, объединяющий тройниковый смеситель с соплом.

На последнем этапе компрессор соединяется со смесителем при помощи 10-миллиметрового шланга, после чего можно пробовать подключать установку и начинать эксплуатацию. Если потребуется увеличить мощность подачи песка, к емкости прикрепляется дополнительный штуцер, другой конец которого присоединяется к компрессору.

Гравирование стекла с помощью пескоструйного аппарата

Самый простой способ – использовать обдувочный аппарат с абразивом. Процесс выполняется пошагово:

  • Изначально на стеклянную поверхность наносят самоклейку.
  • На плёнке рисуют желаемое очертание или рисунок и с помощью строительного ножа вырезают его.
  • Незащищённую поверхность обрабатывают пескоструем.
  • Плёнка демонтируется, оставляя только выделенное изображение. Оно должно получиться ярким и чётко различимым.

Мастер вручную регулирует желаемую глубину рисунка, по необходимости обрабатывает поверхность 2-3 раза. Даже в подобном виде гравировка придаёт интересный и оригинальный вид, но по желанию к ней добавляют светодиодную ленту. Если сравнивать обычную пескоструйку и профессиональное оборудование, принципиальной разницы видно не будет.

Самый простой аппарат в силах вырезать отверстия в стекле, но для чёткой формы прорези потребуется оградить участок с помощью металла. В листе прорезают отверстие и накладывают на обрабатываемую поверхность. Прорезь внутри является формой для нужного отверстия в стекле. Процедура потребует некоторой выдержки, для создания 1 отверстия уходит около 5 минут и 1 л песка. В результате получают качественную, дешёвую и гладкую прорезь в стекле.

Гравирование стекла с помощью пескоструйного аппарата

Простой способ сделать маленький пескоструйный пистолет для слабого компрессора, показываю как работает

Здравствуйте, уважаемые читатели!

Наверно многие хотели бы себе пескоструйный аппарат. Но как известно для этого нужно иметь мощный компрессор, который есть не у всех.

Да и тем более, для многих задач не нужен большой пескоструйный аппарат, те же жучки на кузове машины удобнее будет очищать маленьким.

Вот смотрите, для примера взять старую защиту диска:

Как видите, компрессор очень слабый, однопоршневой. Такие компрессоры есть у многих. Таким легко можно красить авто, но вот пескоструить не получиться.

Чтобы сделать такой маленький пескоструйный пистолет, вам понадобится:

Две заклепки. Одна диаметром 2.5 и вторая 2мм.

Тройник от тормозной системы жигулей. Пистолет продувочный. Трубки для подачи омывающей жидкости.

3 штуцера от тормозной трубки.

Вот собственно и все. То есть затрат практически нет, сделать можно очень быстро.

Придумал этот пистолет конечно не я, показывать на фото как его сделать я думаю нецелесообразно. Гораздо понятнее будет посмотреть видео, которое я нашел в Ютуб.

Это не реклама! Просто мне понравился такой пистолет, я планирую его собрать. Как соберу, покажу вам что получилось.

Чтобы найти видео, вам нужно зайти на канал «самоделки гаража» и ввести название «мини пескоструй для маленького компрессора».

Там человек подробно рассказывает и показывает как его сделать. Мне способ понравился. А свое мнение можете написать в комментарии.

Источник

Как установить пескоструй на «Керхер» и другие альтернативные варианты изготовления

Изобретатели, которые любят самостоятельно собирать инструменты из подручных средств или других приборов, предлагают в работе использовать самые различные материалы. Таким образом, им удается изготавливать устройства разных видов, например, пескоструйный пистолет с мешком для сбора песка, позволяющий применять абразив несколько раз подряд, или разнообразные аппараты рециркуляционного типа. При этом зачастую в работе используются приборы, предназначенные совсем для других целей.

Одним из хороших примеров является самодельный пескоструй, изготовленный на основе мойки высокого давления. Чаще всего для работы берется оборудование фирмы «Керхер». В итоге получается собрать беспылевой пескоструйный аппарат, позволяющий эффективно очистить даже сложные загрязнения.

Мойка в процессе работы создает высокое давление воды, при этом актуально, что расход жидкости – минимальный. Для того чтобы получить эффективно работающую беспылевую установку, потребуется собрать пескоструйную насадку на выходную трубу. Помимо этого, понадобятся и другие комплектующие:

Одним из вариантов самодельного пескоструя, является устройство изготовленное на основе мойки высокого давления

  • самодельное или керамическое сопло;
  • качественный армированный шланг;
  • узел для смешивания, можно использовать обыкновенный тройник, главное – выбрать деталь нужно диаметра;
  • блок регулировки подачи, который представляет собой цилиндрический дозатор;
  • труба для забора песка, дополненная трактом подачи воздуха в закрытую емкость с абразивом.

Готовый пескоструй водяного типа из мойки будет работать по эжекторной системе. В этом случае вода под высоким давлением в процессе быстрого прохождения сквозь блок смешивания создает вакуум в узле подачи абразивного материала. После этого песок вместе с водой выбрасывается под высоким давлением.

Среди особенностей использования подобного прибора можно выделить следующий момент: несмотря на небольшой расход воды, абразив подается очень интенсивно. Это позволяет не только чистить поверхности, но и матировать стекла.

Полезный совет! Чтобы устройство, сделанное из мойки высокого давления, стабильно подавало абразив, нужно использовать мелкий песок равномерной дисперсии. Для бытовых работ подойдет мелкий, просеянный речной песок.

С помощью пескоструя изготовленного из «Керхера»можно не только чистить поверхности, но и матировать стекла

Как сделать инструмент из продувочного пистолета и краскопульта

Другой вариант – пескоструй из продувочного пистолета, отличающийся высокой эффективностью, но при этом небольшими габаритами. Особенно прибор ценится автолюбителями, занимающимися кузовными работами. Для изготовления подготавливают следующие детали:

  • продувной пистолет пневматического типа;
  • тройник для сантехнических работ;
  • шаровый кран, при помощи которого будет регулироваться подача абразива;
  • выходное сопло с прижимной гайкой.

В качестве резервуара для абразивного материала подойдет легкий баллон от огнетушителя или даже обыкновенная пластиковая бутылка. После соединения всех деталей прибор подключается к компрессору.

На основе краскопульта также можно изготовить пескоструйный аппарат

Еще один популярный вариант изготовления заключается в использовании в качестве основы краскопульта. Помимо него, следует подготовить и другие элементы:

  • рукоятку, оснащенную механизмом подачи воздуха;
  • клапан для смешивания, который берется из пистолета-краскопульта;
  • емкость для абразива;
  • тройник;
  • шаровый кран-регулятор.

Начать работу необходимо с проточки пистолета краскопульта, чтобы была возможность использования сопла нужных размеров. После подготовки детали к пистолету подсоединяется тройник для смешивания. В конце крепятся шланги, обеспечивающие поступление и циркуляцию. Пуск подачи абразива осуществляется при помощи кнопки курка. Объема маленького резервуара хватит для очистки небольших деталей или поверхностей на протяжении получаса.

Следуя инструкциям, можно создать мощный пескоструй для масштабных работ или сделать устройство попроще. В этом случае все зависит от навыков и деталей, которые имеются в наличии. Перед выбором конкретной конструкции лучше сразу определиться с фронтом работ, которые планируется решать при помощи прибора.

Купить или изготовить самодельную пескоструйную камеру?

Для обитаемой пескоструйной камеры ответ будет отрицательным: слишком много следует учесть в процессе проектирования и изготовления установки. Тем более, что профильный сектор рынка изобилует различными предложениями, адаптированными под желаемую производительность, и итоговые энергозатраты. Например, цена обитаемой пескоструйной камеры напорного типа, согласованной с индивидуальными требованиями заказчика стартует от 1,8…2,0 млн. руб.

В комплект такого оборудования входят:

  1. Корпус (он может быть из профилированной стали, либо из сэндвич-панелей).
  2. Шлюз, снабжаемый распашными двухстворчатыми воротами (в камерах проходного типа аналогичный узел имеется и с противоположной стороны).
  3. Решётчатый настил, внизу которого расположены системы уборки отработанного песка на базе пневматических отсосов.
  4. Вентиляционная система, рассчитываемая под определённый воздухообмен.
  5. Системы управления и освещения зоны производства работ.
  6. Один или несколько постов абразивно-струйной очистки.
  7. Защитная экипировка рабочих.

Обычно в стандартную комплектацию также включаются системы механизированного открывания шлюза и ворот, дополнительные боковые двери в стенках корпуса, рельсовые пути с тележкой (для объектов, которые не могут перемещаться самостоятельно) и т. д.

Электросхема для дистанционного управления пескоструйной камерой напорного типа

Производители редко предоставляют подобную опцию, считая, что в обитаемых камерах она используется редко. Между тем, в СТО, где одновременно может выполняться несколько подобных работ, для каждой камеры потребуется оператор. Производительность пескоструйной очистки однотипных объектов можно значительно увеличить, предусмотрев для объёмных камер систему дистанционного выключения энергетических установок — компрессора, вентиляторов, транспортёра уборки отходов и т. д.

Комплект такого дистанционного управления учитывает все типовые операции, которые требуются для нормального функционирования пескоструйных установок напорного типа. Она состоит из следующих элементов:

  • впускного клапана;
  • выпускного клапана;
  • электронного блока управления, предусматривающего некоторые функции защиты зоны обработки;
  • аккумуляторной батареи (АКБ) от любого автомобиля.

Схема дистанционного управления монтируется на базе пневмопривода. Для срабатывания этой схемы рабочий нажимает клавишу дистанционного управления, после чего воздушный поток от компрессора открывает впускной клапан, одновременно перекрывая выпускной клапан. В результате внутри напорной камеры создаётся избыточное давление, достаточное для выполнения пескоструйной очистки. Управляющее реле имеет один нормально замкнутый и один нормально разомкнутый контакт, что обеспечивает быстрое (не более 1…1,5 с) срабатывание элементов электросхемы для пескоструйной камеры.

При сбросе давления реле отключает привод управления постами пескоструйной очистки. Дальше, при желании, схема может быть соединена с элементами управления открывания ворот и шлюзов камеры.

Пескоструйная камера своими руками

Сложность работ по изготовлению пескоструйной камеры эжекторного типа существенно меньше. Вначале разрабатывается техническое задание (что, в каком объёме, и по какой технологии будет очищаться). Далее, чертежи установки, по которым можно судить о функциональных возможностях камеры. Размеры, указываемые на чертеже, должны соответствовать площади свободного места в мастерской, где будет устанавливаться пескоструйная камера.

Учитывая мощность имеющегося компрессора (а она обычно не превышает 6…8 кВт), объём внутреннего пространства камеры не должен превышать (ширина×глубина×высота) 800×500×500 мм, при этом на передней панели обычно предусматривается скос под углом в 45°, для удобства работы. В передней панели (изготавливаемой из прозрачного ударопрочного пластика) должны быть одно или два отверстия, предназначенные для манипуляций с пескоструйным пистолетом. Корпус изнутри обшивается технической резиной, а в его донной части устраивается решётчатый настил или выдвижной лоток с патрубком для сбора отработанной смеси.

Для сборки камеры потребуются:

  • Сопло (его лучше приобрести, чем изготовить своими руками: из-за отсутствия подходящих материалов стойкость наконечника окажется весьма низкой);
  • Регулировочный шаровый кран, который будет управлять расходом песчано-воздушной смеси;
  • Крепёж с надёжными уплотнительными элементами;
  • Пескоструйный пистолет.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Эксперт по дому
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
