Коптильня из фреонового баллона своими руками: как сделать, инструкция

Чертежи самодельных приспособлений

Трубогиб для профильной трубы Трубогиб – полезное в домашнем хозяйстве приспособление, позволяющее выгнуть металлическую или полимерную трубу под определенным градусом. Гнутые трубы часто применяют при обустройстве парников и теплиц, монтаже отопления и других потребностей. Воспользовавшись представленным чертежом, ручной трубогиб можно изготовить самостоятельно.

Малогабаритные самодельные тиски

Тиски – практичное приспособление, используемое при выполнении слесарных работ. С его помощью удается надежно фиксировать требующую слесарной обработки деталь в определенной позиции.

Состоит данное приспособление из нескольких деталей:

опорная плита;
2-е губы – подвижной и не подвижной;
рукоятка;
винт ходовой части.

С помощью малогабаритных слесарных тисков, чертеж которых представлен выше, удобно проводить заточку и другую обработку мелких деталей.

Фрезерный станок с ЧПУ по дереву

Наличие в домашней мастерской фрезерного станка с ЧПУ позволяет выполнять целый ряд работ по механической обработке дерева.

Самодельный фрезерный станок состоит из нескольких узлов и деталей:

станина;
суппорты, предназначенные для перемещения фрез;
направляющие суппортов;
шпиндель с установленной фрезой;
микроконтроллер или плата коммутаций с микросхемами, обеспечивающих автоматизацию работы станка;
электродвигатель с блоком питания;
драйверы, отвечающие за передачу команд от контроллера на электродвигатель;
пылесос для сборки образующихся в результате работы станка опилок.

Фрезерный станок с ЧПУ, сделанный своими руками, позволяет выполнять гравировальные и фрезеровальные работы.

Основа для будущего ресивера

Для изготовления ресивера для компрессора своими руками используют огнетушитель либо газовый баллон. Емкости под газ считаются оптимальным вариантом для изготовления ресивера. Достоинством газовых баллонов являются:

Виды компрессоров

вместительный объем (до 100 л);
незначительный вес (от 30 до 70 килограмм);
способность работать под высоким давлением.

Емкости под газ испытываются под нагрузкой до 25 атмосфер. Они используются для хранения и транспортировки различных газов и жидкостей. Для предотвращения утечки газовоздушной смеси используется вентиль с надёжными прокладками в горловине баллона.

Недостатком газового баллона является отсутствие крана для слива конденсата. Некоторые специалисты считают это существенным минусом.

Совет: слив конденсата необходимо проводить не реже двух раз в год – весной и осенью.

Другие специалисты не видят в этом обстоятельстве никаких трудностей. Для удаления конденсата открывают запорный вентиль, переворачивают емкость и сливают конденсат.

Схема соединения конструкции компрессора

Металлический баллон

Как создать компрессор из газового баллона своими руками:

вентиль демонтируется с помощью разводного ключа;
в баллоне не должно остаться газа;
внутренние поверхности очищают от грязи и ржавчины;
в корпус баллона ввариваются трубчатые разветвители для присоединения шлангов. Можно также использовать резьбовые пробки с уплотнительными прокладками;
производится окрашивание;
монтируется манометр;
присоединяются шланги.

Чтобы было удобно периодически сливать конденсат, можно также предусмотреть конденсатоотводчик. Хотя в гаражных условиях для слива скопившейся внутри баллона жидкости можно использовать одно из отверстий, отсоединив шланг.

Основа для будущего ресивера

Виды компрессоров

вместительный объем (до 100 л);
незначительный вес (от 30 до 70 килограмм);
способность работать под высоким давлением.

Совет: слив конденсата необходимо проводить не реже двух раз в год – весной и осенью.

Схема соединения конструкции компрессора

Техника безопасности

Даже если вы уверены, что баллон пустой, на дне могут оставаться остатки сжиженного газа. Поэтому, чтобы не рисковать, необходимо избавиться от него. Для этого следует оставить конструкцию в открытом виде на 12 часов. При этом необходимо удостовериться, что вблизи отсутствуют источники возгорания.

Перед тем как промыть конструкцию, необходимо открутить вентиль

Спустя это время необходимо промыть внутреннюю часть баллона чистой водой, что позволит удалить остатки газа. Кроме того, для чистки конструкции разрешается использовать известь с водой или хлор. Правда, после таких манипуляций может остаться неприятный запах, который быстро выветривается.

Пошаговая инструкция

Начальные операции по разметке и резке баллона мы описали в начале статьи. Теперь дополним нашу инструкцию фотографиями и поясним дальнейшие действия.

Петли к корпусу жаровни удобнее приваривать до момента отделения крышки, прорезав линию на обратной стороне корпуса. В этом случае они без перекосов встанут на свое место. На другой стороне к крышке приваривается ручка из стального прутка.

Если со стороны петель не поставить ограничитель, то дверца при открывании упадет назад и доставать ее будет неудобно. В качестве упоров можно использовать короткий обрезок уголка, приварив его посередине между петлями.

Поддувальные отверстия можно просверлить, но легче сделать их с помощью болгарки в виде вертикальных прорезей.

Для установки шампуров на ребрах жаровни делают треугольные вырезы или же сверлят в корпусе отверстия с шагом 5-7 см.

Ножки для мангала можно изготовить двумя способами:

«По-простому» из кусков арматуры или трубы, приварив их к днищу;
Сделав подставку из профильных труб и гнутой полосы, на которую ляжет баллон.

Для ускорения процесса жарки крышку следует закрывать. В этом случае для отвода дыма в торце емкости придется сделать отверстие и вварить в него трубу.

Мангал-коптильня отличается от обычной жаровни наличием дымогенераторного отделения. Для этой цели чаще всего используют баллон объемом в 20 литров. Наметив отверстие для пропуска дыма, его вырезают болгаркой.

Такую же операцию проделывают и с большой емкостью. После этого их стыкуют с помощью сварки. Большой баллон ставят на ножки.

Начертив контуры крышек их вырезают из корпусов и ставят на петли. В торце большой емкости делают отверстие под дымовую трубу и вваривают ее.

Внутри баллонов делают полочки из уголка и кладут на них решетки из толстой проволоки. Сзади в корпусе дымогенератора сверлят отверстия и ставят поворотную заслонку для регулировки тяги. Аналогичную заслонку крепят на трубе.

Знатоки настоятельно советуют поставить на корпус основной камеры датчик температуры (верхний передел измерения +350 С). Он поможет точно контролировать процесс копчения и получить продукцию отменного качества.

Завершает работу покраска конструкции термостойким составом.

Если вы часто выбираетесь с друзьями на природу (на пикник или рыбалку), то складной барбекю-мангал вам однозначно пригодится. Сделать его можно своими руками из обычного фреонового баллона. Благодаря компактным размерам такая самоделка без проблем поместится в багажнике автомобиля.

Резка крышки

Размеры мангала из газового баллона определяются размерами последнего. Но что касается параметров вырезаемой крышки, то здесь могут быть разные варианты. Она может быть короткой или во всю длину цилиндрической части. Что касается последнего варианта, то необходимо понимать, что газовый баллон – это шовная труба, с двух сторон которой приварены сферические крышки. В одной сделано сквозное отверстие под кран, вторая является глухим днищем изделия. Так вот крышку мангала, а соответственно и вырезаемую часть, можно сделать от одного сварочного шва до противоположного.

Итак, газовый баллон готов. На него наносят разметку под резку. В принципе, это две продольные линии, делящие баллон в продольном направлении пополам. Нанести разметку очень просто.

Длина окружности баллона, то есть его «периметр», составляет 96 см.
Этот показатель делят на «4», получается 24 см.
За точку отмера берут продольный шов цилиндрической части, то есть от него в две стороны откладывают по 24 см.
По метке проводят продольные линии, концы которых до поперечных швов не должны доходить в пределах 2-3 см.
Концы продольных линий соединяют по периметру цилиндрической части. Разметку наносят мелом.

Правильная разметка – гарантия высокого качества конечного результата Источник stankiexpert.ru Отмеченный мелом полусферической формы прямоугольник не является крышкой. Размер последней по ширине на 10 см будет меньше. Этот параметр откладывается от одной из нанесенных продольных линий. После чего мелом формируется крышка, которую и надо будет отрезать.

Резку проводят болгаркой и отрезным диском с алмазным напылением. Многие мастера рекомендуют заполнить баллон водой до начала резки. Таким способом решается вопрос устойчивости цилиндрического изделия и охлаждения режущего инструмента.

Резка газового баллона болгаркой и отрезным диском Источник centermira.ru

Начинать резку надо по одной продольной линии. Она прорезается от конца до конца разметки. После чего необходимо к отрезанному участку приварить петли. Их можно использовать любые: дверные, мебельные. Требуемое количество петель с меньшими размерами – четыре, больших понадобится всего две. Их просто прикладывают к баллону так, чтобы рез оказался посередине двух частей петель. Последние приваривают к баллону электросваркой. Этот этап делается специально именно сейчас, потому что проще подогнать крышку к баллону и петлям, пока она еще не срезана полностью.

Как правильно приварить к крышке петли Источник drive2.ru

Остается только прорезать остальные три линии: одна продольная, две поперечные. Сразу к крышке с противоположной стороны от петель надо приварить ручку, чтобы удобно было барбекю из газового баллона открывать.

И еще один момент, который сделает изготавливаемую конструкцию более удобной в эксплуатации. В месте приваренных петель на баллоне надо приварить два ограничителя, которые будут удерживать крышку в открытом состоянии. То есть, чтобы она не завалилась за аппарат. Для этого можно использовать уголок 40х40 мм. Из него вырезают кусочки длиною 2-3 см. Они и будут ограничителями.

Чтобы при закрытии крышки между ней и цилиндрической частью не оставалось зазоров, необходимо создать полочки по всему периметру отрезанной части. Для этого потребуется стальная полоса шириною 2-3 см и толщиною 2-3 мм. Полосы просто приваривают изнутри баллона с выпуском наружу в половину своей ширины. К тому же эти приваренные полосы будут удерживать крышку, чтобы она не провалилась внутрь мангала.

Одна из разновидностей ограничителей для крышки мангала Источник dizayndoma.net

Горелка из пивной банки своими руками

Горелка из банки Для изготовления простейшей спиртовки понадобятся две алюминиевые банки из-под пива или любой газированной воды. Чтобы горелка из пивных банок не дымилась и не плавилась при горении, необходимо зачистить ее поверхность наждачной бумагой, чтобы избавиться от краски. Затем необходимо часть каждой из банок, примерно на 3 см от донышка, отрезать канцелярским ножом. Линия отреза должна быть ровной, поэтому можно воспользоваться маркером, закрепленным на дощечке высотой 3 см, чтобы провести эту линию, или же закрепить канцелярский нож в тисках, при этом крутить банку, отрезая ее нужную часть. Острые края отрезанной части нужно обработать наждачкой.

Получившиеся таким образом две одинаковые части банок нужно соединить, вставив одну в другую. Поскольку они имеют равный диаметр, соединение может вызвать затруднение, т.к. вставить одну в другую нужно так, чтобы между ними не было щели. Поскольку алюминий легко поддается деформации, перед тем, как отрезать вторую заготовку, можно на донышко целой банки натянуть отрезанную, готовую часть будущей спиртовки, расширив таким образом ее края до нужного диаметра.

После того, как обе части соединены, по периметру верхней части спиртовки нужно сделать отверстия шилом или сверлом 1-2 мм. Их может получиться 18-20 штук с одинаковым расстоянием между ними. Чтобы языки пламени поднимались вверх, края отверстий нужно немного загнуть кверху. На верхушке горелки нужно сделать несколько отверстий 3 мм диаметром для заливки спирта и регулировки внутреннего давления емкости.

Внутрь горелки спирт можно просто заливать, а можно поместить туда ватный диск, чтобы он им пропитался.

Горелка из пивной банки своими руками работает очень просто: внутрь заливается 30 мл спирта, входные отверстия по центру верхушки закрываются монетой. Низ спиртовки прогревается спичкой, пары спирта загораются, образуя языки пламени, выходящие из отверстий, сделанных по периметру.

Горелка из пивных банок

Чтобы было удобно разогревать на горелке воду или пищу, нужно сделать подставку для посуды. Для этого необходимо использовать банку чуть большего размера, например, из-под консервы. На ней нужно разметить две линии: одну на высоте горелки, вторую на высоте, больше длины горелки в два раза. Верхушка банки отрезается, а ее стенки делятся на 12 вертикальных надрезов. Из этого числа нужно оставить шесть штук, отрезав лишние через одну. По центру донышка нужно сделать отверстие для прогревания, а оставшиеся полоски загнуть внутрь к донышку. Подставка готова, осталось лишь поместить внутрь нее спиртовую горелку.

Горелка из жестяной банки

Необходимые инструменты и материалы

Для изготовления ресивера для компрессора используют следующее оборудование:

режущий инструмент;
тиски или сварочный аппарат;
разводной гаечный ключ;
кувалда или молоток.

Внимание! При разрезании баллона болгаркой вначале делают продольный рез по длине емкости. Затем делают поперечные резы

После этого отрезают верхнюю или нижнюю часть. Изменение очередности выполнения операций может привести к внезапной разгерметизации.

В качестве режущего инструмента используют болгарку. В крайнем случае, применяют ножовку по металлу.

Тиски предназначены для фиксации баллона и предотвращения его проворачивания при снятии вентиля.

Ресивер из газового баллона

Разводной гаечный ключ служит для откручивания запорной гайки вентиля.

Кувалда или молоток предназначены для отбивания отрезанных частей сосуда и простукивания вентиля при откручивании.

Резьбовые пробки вентиля имеют конусообразный вид. Такая форма резьбы обеспечивает максимальную герметичность баллона. Для откручивания вентиля с такой резьбой требуется большое усилие. Для увеличения крутящего момента ручку гаечного ключа наращивают с помощью металлического профиля прямоугольной или круглой формы.

Совет: вместо заводского вентиля, можно использовать обычный шаровой кран соответствующего размера.

Используемые материалы:

две крестовины с резьбой М15;
редуктор с манометром;
предохранительный клапан;
шаровой кран – 3 шт;
резиновый шланг.

При изготовлении ресивера для компрессора своими руками используемые детали последовательно соединяются друг с другом.

Алгоритм изготовления пескоструя из газового баллона или огнетушителя

Наиболее простая конструкция пескоструя, которую можно сделать самому, представляет собой установку напорного типа. Для ее изготовления понадобятся (принципы выбора и назначение компонентов описаны выше):

краны шаровые, 2 шт;
баллон из-под фреона, газовый или огнетушитель;
отрезок трубы для создания воронки засыпа абразива в камеру;
тройники, 2 шт;
шланги с внутренними диаметрами 10 и 14 мм для выпуска абразива и подачи воздуха от компрессора соответственно;
фитинги и хомуты для крепления шлангов;
сантехническая фум-лента для соединения элементов конструкции.

Изготовление пескоструя происходит по следующему алгоритму.

Подготавливается камера. Для этого из огнетушителя выпускается газ или высыпается порошок, из любых баллонов под давлением удаляется содержимое.
В баллоне делают отверстия. Сверху — для засыпания абразива (соответствующие диаметру выбранной трубки), снизу — для приваривания крана.
Кран для регулировки подачи абразива можно намертво вварить баллон. Еще один вариант — предварительно установить переходник, на который накручивается регулятор.
После крана, используя фум-ленту, устанавливается тройник, узел смешивания.
На вентиль баллона монтируется кран, за ним устанавливается тройник.

Завершается сборка основной конструкции привариванием колес или ручек для переноски. Не помешают и опорные ножки, чтобы пескоструй был не только мобильный, но и устойчивый.

Далее, проводятся соединения и формирование трактов подачи и выхода готовой рабочей смеси:

на вентиль баллона, нижний тройник — устанавливаются штуцеры;
шланг диаметром 14 мм подачи воздуха располагается между тройником вентиля и соответствующим узлом смешивания внизу баллона;
к оставшемуся подводу тройника вентиля с фитингом присоединяют компрессор;
к свободному отводу нижнего тройника закрепляют шланг подачи рабочей смеси.

На этом создание устройства можно считать оконченным.

Читать также: Инструмент и приспособления для гаража своими руками

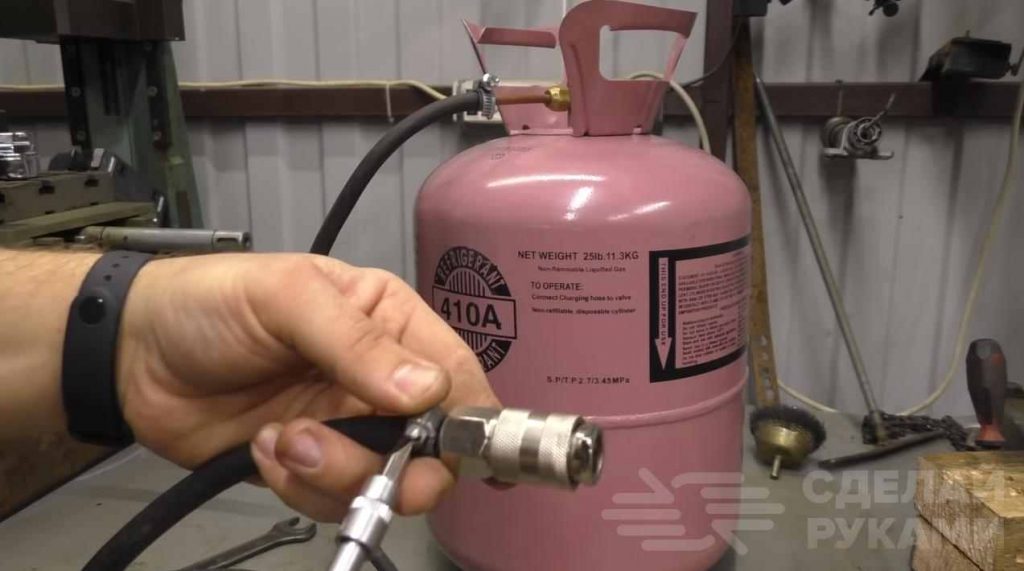

Процесс изготовления ресивера

Если все-таки решили использовать гайку с трубкой, то после того, как вы накрутите, нужно достаточно сильно подтянуть ее ключом, чтобы соединение было герметичным. Никаких прокладок автор не использует.

Далее берем один край армированного шланга, надев на него предварительно хомут, и надеваем его на медную трубку. На вторую часть шланга так же надеваем хомут и быстросъемный штуцер.

Собственно, сам переносной ресивер готов. Остается теперь его только накачать. Для этого необходимо использовать переходник. В данном случае автор выточил его на токарном станке, но можно купить готовый в магазине.

Подробно о том, как сделать переносной ресивер из фреонового баллона, смотрите в видеоролике на нашем сайте.

Источник

Установка необходимого давления

Довольно большое количество проблем возникает с установкой требуемого давления. Это связано с тем, что оно может варьировать в большом диапазоне в зависимости от следующих моментов:

Протяженности магистрали. С увеличением протяженности магистрали на выходе показатель существенно снижается.
Пропускной способности шланга. Этот показатель также оказывает влияние на давление.
Типа и мощности установленного мотора. Большое распространение получили устройства, которые питаются от сети 220 В.

Контроль рассматриваемого параметра проводится за счет манометра, который встроен в редуктор

При выборе манометра уделяется внимание его точности и многим другим моментам

Для чего нужен ресивер?

Ресивер необходим для компрессора для выполнения следующих функций:

Помимо этого, дополнительный ресивер дает возможность реже пользоваться компрессором, уменьшив таким образом потребление электроэнергии!

READ Как к wii подключить usb джойстик

С конструктивной точки зрения ресивер представляет из себя герметичный бак в большинстве случаев емкостью 50-100 литров. В случае со стационарными агрегатами могут использоваться емкости до 500-1000 литров. Устройство комплектуется конденсатоотводчиками, воздушными фильтрами и запорной арматурой для соединения к рабочему прибору и основному агрегату, потребляемому сжатый воздух, будь то краскопульт, сопло и др.

В паре с установкой ресиверы могут комплектоваться как вертикально, так и горизонтально. Первая в большинстве случае используется в стационарных агрегатах, вторая – в передвижных. Каждый вид предлагает свои минусы и плюсы. Например, для горизонтальных ресиверов нужен трубопровод меньшей протяженности, поскольку они более компактные, однако в вертикальных заметно легче выполнять отвод конденсата.

Немного рекомендаций

Домашняя мастерская или укомплектованный гараж – гордость любителя работать руками. Чтобы сделать приборы и приспособления своими руками надо правильно выбрать чертежи и материалы изготовления.

Самодельный окучник для огорода

Среди самых распространенных вариантов домашнего оборудования можно встретить не только точило для ножей, пресс или станок для резки металла, но и другие варианты:

устройства для загиба труб;
станки для работы с деревом;
много приспособлений для огорода;
соковыжималки для больших объемов винограда и многое другое.

Стол с циркулярной пилой для безопасной работы с древесиной

Какой вариант для обустройства своего гаража вы бы не выбрали, стоит задуматься о полочках для инструментов или ящиков для оборудования. Главное, чтобы использовать приспособления, сделанные своими руками, было удобно, легко и безопасно.

Домашняя пилорама из бензопилы

Не бойтесь экспериментировать и превращать подручные материалы и инструменты в настоящие полезные станки для домашней мастерской и гаража.

Воздушный компрессор из огнетушителя или газового баллона

Рассматривая как сделать воздушный компрессор своими руками варианты следует учитывать, что подобная конструкция представлена сочетанием мотора и емкости, выступающего в качестве ресивера. При этом есть возможность использовать газовый баллон или огнетушитель. Создаваемый компрессор из газового баллона своими руками характеризуется следующими особенностями:

Двигатель можно взять от старого кондиционера или холодильника. Они применяются для непосредственного нагнетания воздушной массы.
Баллон газовый выступает в качестве резервуара для хранения сжатого воздуха.
На выходе проводится установка редуктора с манометром для измерения показателя давления в системе.
Если создается краскопульт, то на выходе располагается штуцер, через который подключается продувочный пистолет. Этот элемент может быть заменен на любой другой, все зависит от поставленной задачи. Подсоединение проводится при применении специального шланга, который рассчитан на сильный износ и эксплуатацию в тяжелых условиях.

В целом можно сказать, что подобная конструкция довольно проста в исполнении и характеризуется высокими эксплуатационными характеристиками. При этом ее изготовить достаточно просто, для чего требуются определенные материалы и инструменты.

Производительность

Еще одним важным параметром можно назвать производительность. Этот показатель определяет то, какой объем вещества может транспортироваться за единицу времени. Среди особенностей этого момента отметим следующее:

Обычно для измерения применяется показатель л/мин, м3/час и некоторые другие. Показатели могут переводится в те или иные единицы измерения для существенного упрощения расчетов.
Производительность определяется в стандартных условиях, которые определены температурой 20 градусов Цельсия и нормальным атмосферным давлением. Перерасчет производительности может проводится в зависимости от того, какова температура окружающей среды.
Все компрессоры делятся на несколько основных групп. Примером можно назвать малую, среднюю и большую производительность. Подобный показатель во многом зависит от конструктивных моментов.

Производительность также указывается в инструкции по эксплуатации. Этот показатель определяется при проведении тестов в определенных условиях. Что касается самодельной конструкции из газовых баллонов, то контролировать и измерять производительность достаточно сложно.
