Водосточные желоба: виды, крепление своими руками

Виды современных водостоков, их плюсы и минусы

Водосливных систем бывает несколько:

Неорганизованная. Дождевая вода за счет выполненной под уклоном кровли стекает прямо на землю. Существенный минус – попадание брызг, влаги на стены, фасад, фундамент зданий, что ускоряет их разрушение. Не рекомендуется устанавливать в жилых домах. Подойдет для обустройства односкатной крыши сараев, гаражей, построек хозяйственного назначения.
Внутренняя организованная. Такие водосливы монтируют в многоэтажках. Отлично подходит для регионов с суровым климатом. Система труб располагается внутри стен, поэтому риск намерзания льда минимален.
Внешняя (наружная) организованная. Общепринятый тип крепежа. Изделие состоит из соединенных между собой желобов, труб, по которым вода стекает с крыши.

По форме встречаются прямоугольные, круглые. Продаются они готовыми, но их несложно сделать и самому.

Разделяют пластиковые и металлические водосточные системы.

Из пластика

Самый популярный тип в частном и малоэтажном строительстве. Материал – поливинилхлорид (ПВХ) со специальными добавками, которые делают изделие устойчивым к перепаду температур и воздействию ультрафиолета.

Среди плюсов пластиковых моделей:

легкий вес;
устойчивость к солнечным лучам (материал не теряет свойств, не выгорает);
морозостойкость;
простота крепления;
доступная цена;
разнообразие деталей и цветовой гаммы.

Рабочий температурный диапазон составляет -40 до +70 градусов.

Среди минусов:

Поврежденная деталь не подлежит ремонту.
Разрушается, трескается при сильном ударе, падении.
При нагреве расширяется.
Не подходит к использованию в многоэтажных домах.

Из металла

Металлические водостоки бывают:

алюминиевыми;
медными;
цинк-титановым;
стальными (оцинковка, с полимерным слоем, разноцветные).

Стоит меньше, а служит дольше оцинкованная с защитным полимерным покрытием. Причем полимерный слой присутствует как с наружной части, так и внутри. Выбор цветов большой.

Среди преимуществ металлической водоотводной конструкции:

Выдерживает резкие перепады температур в диапазоне от -60 до +130 градусов.
Не горит.
Элементы прочные и надежные, устойчивы к механическим повреждениям.
Металл отлично справляется с сильным ветром, не деформируется при большой снеговой нагрузке.

Основной минус – при повреждении полимерного слоя металл начинает коррозировать, портится.

СНиП КРОВЛИ II-26-76

Следует, однако, иметь в виду, что в зданиях в 3 этажа и выше при свободном сбросе воды увеличивается увлажнение стен здания, особенно с наветренной стороны, что вредно сказывается на их долговечности. Кроме того, при стоке талых вод на свесах карнизов образуются наледи и сосульки, очистка которых приводит к повреждению рулонного ковра и карнизов.

Перед укладкой покрытия скатов кровли при неорганизованном водоотводе по краю карнизнэго свеса прибивают между ранее установленными противоветровыми скобами специальную уравнительную рейку. Вместо рейки иногда укладывается дополнительный уравнительный ряд полос шириной в 20 см, нарезанных из волнистых асбесто-цементных листов, со спуском их на 50 — 70 мм за край обрешетки.

Перед укладкой покрытия скатов кровли при неорганизованном водоотводе по краю карнизного свеса прибивают между ранее установленными противоветровыми скобами специальную уравнительную рейку. Вместо рейки иногда укладывается дополнительный уравнительный ряд полос шириной в 20 см, нарезанных из волнистых асбесто-цементных листов, со спуском их на 50 — 70 мм за край обрешетки.

Промышленные здания, построенные до 1955 — 1960 гг. ( за исключением отдельных цехов с очень большой площадью крыши), как правило, имеют наружный водоотвод с организованным отводом воды по желобам и трубам или со свободным падением воды ( неорганизованный водоотвод) с карнизных свесов.

Водоотвод с крыш устраивают чаще всего наружным неорганизованным и организованным. Неорганизованный водоотвод обеспечивает сброс воды непосредственно с обреза кровли. Его устройство допускается в основном для малоэтажных зданий ( до пяти этажей), располагаемых с отступом от тротуара. Однако при неорганизованном отводе воды следует предусматривать свес карниза не менее 550 мм. Водосточные трубы обычно изготовляют диаметром 13 см. Их количество определяют из расчета 1 см2 сечения трубы на 1 м2 кровли на расстоянии 18 — 20м друг от друга. Крепят трубы к стене с помощью костылей.

Особого внимания заслуживает вопрос о рациональных системах водоотвода с покрытий зданий и конструктивном решении элементов этих систем. Наиболее широко применяемый на Севере наружный неорганизованный водоотвод с покрытий приводит к образованию на свесах кровель наледей и сосулек, увлажнению материалов конструкций карнизных узлов и ускоренному разрушению примыкающих участков стен и покрытий.

Наружный неорганизованный водоотвод как исключение допускается делать на зданиях высотой до пяти этажей в районах с количеством осадков не более 300 мм в год. Такой водоотвод разрешается делать на односкатных крышах со сбросом воды в сторону дворового фасада. Над входами в здание с неорганизованным водоотводом необходимо устраивать ко зырьки.

Страницы: 1

Организация водостока обладает целым списком положительных моментов, к которым в первую очередь относится сохранность строения от разрушающих воздействий дождей и снега. Однако, всегда ли необходимо устраивать организованный водосток с кровли с целой системой труб, а также различных желобов. Бывают случаи, когда можно прекрасно обойтись без этого. Здесь речь идёт о неорганизованном водостоке, для обустройства которого не потребуется тратить средства на приобретение дополнительных материалов.

Технология крепления к крыше

Подразумевает установку желобов на кронштейны:

к стропилам;
на лобовую доску;
к краю кровельного материала;
с использованием дополнительных кронштейнов.

Разберем, в каких случаях целесообразно применять разные типы монтажа.

К стропилам

Фиксация водостока к стропилам проводится, когда перекрытие обрешетки кровельным материалом уже выполнено, но допускается и до укладки профлиста, шифера и разного мягкого настила.

Элемент крепежа – кронштейны с длинной ножкой, согнутой под прямым углом.

При застеленной кровле придется оторвать или открутить последний ряд, если это шифер, металлочерепица, чтобы закрепить водоотвод к последнему ряду обрешетки, стропильным ногам. При использовании мягкой черепицы, ондулина достаточно просто приподнять последний ряд, чтобы закрутить кронштейн.

Этот способ применяется в случае, если сечение деревянных стропил от 180*50 мм.

При крепеже кровельный материал должен покрывать водосточные желоба.

На лобовую доску

Лобовая доска монтируется по торцам стропил. Ширина может отличаться.

Крепеж выполняется длинными кронштейнами или крюками из направляющего металлопрофиля и кронштейна.

Выпускаются и специальные длинные планки с пазом. Планку саморезами прикручивают к доске, в пазы входят кронштейны.

К краю кровельного покрытия

Таким способом система водостока проходит вдоль карнизного выступа крыши. Используется, когда для настила был выбран жесткий материал типа профнастила.

Для крепежа кронштейнов (пластиковых или металлических) потребуются специальные струбцины.

Бывают случаи, когда без отверстий в крыше не обойтись. Тогда рекомендуется под металлические зажимы (если они имеются) положить прокладки из резины. Так вероятность повредить крышу будет меньше.

При помощи дополнительного кронштейна

Выполняется монтаж, когда настил кровли завершен. Минимизируется риск повреждения материала. Также дополнительные кронштейны потребуются, если основные кронштейны для крепежа желобов оказались короткими.

Берется длинный кронштейн и просто отгибается до нужной длины, фиксируется саморезом к деревянной обрешетке.

Важно соблюдать нужное расстояние от центра держателя до края свеса. Рекомендуемый показатель – 30–40 мм

Так вода с крыши будет попадать в центр желоба. В противном случае выйдет перелив воды через края.

Монтаж системы водостока

Рассмотрим, как происходит монтаж водоотводящей системы, выпускаемой фирмы «Винилон».

Шаг 1. Для установки и сборки системы понадобятся следующие инструменты: шуруповерт, стусло, ножовка по металлу, полосогиб, строительный уровень, рулетка, бечевка и маркер.

Шуруповерт

Ножовка по металлу и стусло

Полосогиб

Строительный уровень

Рулетка, бечевка и строительный маркер

Использование бечевки для разметки

Шаг 2. Для крепления всех деталей водостока используется антикоррозийный крепеж. Приобретается он в строительном магазине.

Используйте только антикоррозийный крепеж

Шаг 3. Монтаж системы слива производится сверху вниз. Сначала крепятся желоба водосбора, только после этого производится монтаж системы водоотвода (сливные трубы). Водосборные желоба устанавливаются ниже уровня ската крыши с уклоном в сторону воронки примерно на 2-3 см каждые 10 метров желоба. Для удобства работы наносится разметка, демонстрирующая места крепления кронштейнов.

Установка водосточных желобов

Система устанавливается с уклоном в сторону воронок

Шаг 4. Первыми устанавливается воронка в нижней отметке и кронштейн – в верхней отметке. Между ними натягивается бечевка, по уровню которой крепятся остальные кронштейны и соединительные муфты. При этом кронштейны устанавливаются так, чтобы расстояние от них до краев воронки или муфты было не более 10 см. Между остальными кронштейнами может быть расстояние около 60 см.

Установлен кронштейн

Натягивается бечевка

Крепление соединительной муфты и кронштейнов

Шаг 5. После установки кронштейнов производится фиксация на них водосточного желоба.

Установка водосточного желоба

Шаг 6. Стыковка двух отрезков желобов производится при помощи специальной муфты.

Стыковка двух отрезков желобов

Шаг 7. Производится крепление уголков, соединяющих желоба в углах дома (внутренних и наружных). На концах желобов устанавливаются заглушки.

Установка заглушек и угловых элементов

Заглушки и угловые элементы установлены

Шаг 8. Начинается монтаж системы стока. Для этого понадобятся хомуты для крепления трубы. Она жестко фиксируется в верхней части, а в нижней фиксация производится с проскальзыванием.

Крепежные элементы для верхней части

Крепежные элементы для нижней части

Шаг 9. К воронке слива прикрепляется колено, которое при помощи отрезка трубы соединено с другим таким же коленом, но ориентированным в другую сторону. Это позволит приблизить трубу слива максимально к стене дома. Второе колено фиксируется на стене при помощи хомута, закрепленного на ней. Производится сборка этого участка.

Переход осуществляется через 2 одинаковых колена и отрезок трубы

Труба должна входить в колено до упора

Установлено второе колено

Монтируется переход

Шаг 10. На расстоянии друг от друга (максимальное – 1,7 м) крепятся на стены хомуты для трубы слива.

Как крепить хомуты

Шаг 11. На расстоянии 25-30 см от земли производится крепление сливного колена. Все части устанавливаются строго вертикально по строительному уровню.

Крепление сливного колена

Все элементы устанавливаются строго вертикально

Шаг 12. Трубы с верхней части муфт и слива всегда устанавливаются до того момента, пока не упрутся во внутренний ограничитель элемента, снизу – до обозначенной на системе линии.

Сверху труба всегда ставится до упора

Снизу труба устанавливается до соответствующей линии

Шаг 13. После установки всех труб производится монтаж промежуточных хомутов и затягивание всех элементов.

Монтаж промежуточных хомутов и затягивание всех элементов

Правила установки внешнего и внутреннего жёлоба

Если не соблюдать правила монтажа системы водоотвода, можно получить залитые стены, фундамент и подвальные помещения. Чтобы избежать этого, нужно выполнить простейшие указания:

Внешний жёлоб устанавливается с уклоном в 1%.
Прерываться внешний жёлоб должен не более трёх раз. В случае когда из-за сложной геометрии кровли это правило выполнить не удаётся, необходимо установить ещё одну водосточную трубу. Но её установку лучше выполнять на наружных углах стен.

Главное в системе водоотвода — это правильная организация направления потока воды. Она не должна сливаться в местах расположения входных дверей и возле главных дорожек, так как зимой это приведёт к образованию приличного слоя льда, что чревато получением серьёзных травм.

Также немаловажно обеспечить нужный уклон внешних желобов, который зависит от размеров ската. В случае если значение длины ската кровли больше 12 метров, то уклон требуется делать в обе стороны и устанавливать два водоотвода

Очень часто бывает так, что карниз располагается далеко не в горизонтальной плоскости, и уклон жёлоба требуется выполнять с учётом этого факта.

Скатная крыша по сравнению с плоской имеет ещё одно слабое место — так называемая ендова. Это внутренний стык скатов крыши, который наиболее подвержен давлению потока воды, что увеличивает вероятность её проникновения под кровлю именно в этом месте

Поэтому водоотводу с ендов необходимо уделять особое внимание и монтировать там внутренние желоба, которые будут задерживать влагу, выводить её наружу, а значит, предупреждать попадание воды под кровлю. Крепится он на дощатый настил (который должен выступать на 40 см за пределы оси внутреннего жёлоба) или обрешётку

Сам процесс происходит в несколько этапов:

На обрешётку или дощатый настил нужно прибить два бруска с шагом 5–10 см. Между брусками и обрешёткой должен быть небольшой зазор для обеспечения вентиляции.
Прибить обрешётку, торцы деревянный брусков подвести к осям жёлоба.
Усилить основную обрешётку в области ендовы, для чего прибить ещё несколько брусков.
Вбить два деревянный бруска между обрешёткой в том месте, где есть свободное пространство.
Подвести торцы брусков в середину внутреннего жёлоба, зажать их.
Согнуть жёлоб таким образом, чтобы угол сгиба был немного больше, чем угол сгиба ендовы.
Уложить жёлоб с карнизного свеса в направлении сверху вниз.
Закрепить, используя металлические скобы.

Способы крепления желобов

Для крепления желобов можно использовать кронштейны, которые совмещены с хомутами.

Способы крепления кронштейнов:

Крепление на лобовую доску — простейший способ, применяемый, когда кровля уже настелена. Такой тип кронштейнов используют для водостока из пластика. А для обеспечения прочности в кронштейнах предусмотрены силовые рёбра.
Крепление на стропила — способ используется при больших площадях скатов до настила кровли при шаге стропил не более 60 см. В этом случае используются кронштейны с удлинителем, которым кронштейн и крепится к стропилу.
Крепление на стену — при отсутствии лобовой доски и доступа к стропильным ногам крепление желобов выполняют к стенам при помощи костылей и шпилек.
Крепление на обрешётку — при шаге стропил, превышающем 60 см, крепление жёлоба выполняется при помощи кронштейнов большой длины, если кровля сделана из металлочерепицы или ондулина. Или применяют комбинированные кронштейны в случае применения черепицы из битума.

Алгоритм расчета водосточной системы

Для эффективной работы водоотведения не столь значимо, из какого материала собрана система, сколь важен подбор оптимальных технических параметров ее комплектующих

Важно определить диаметры труб и желобов, рассчитать количество поворотов, соединений и других доборных элементов

Этап #1 – сбор данных для расчетов

Первым делом замеряют параметры здания. Лучше провести обмеры вручную, так как данные технической документации могут быть несколько искажены.

Необходимо определить: дистанцию от уровня земли до края свеса, вынос карниза от стены (u на схеме, L – длина наклонного элемента трубопровода). Следует учесть, что расстояние от нижней точки трубы до грунта не должно быть меньше 20-25 см

На бумаге надо составить эскиз с отображением всех скатов крыши. На схеме указать длину карниза по каждому элементу, где будет размещен желоб. Следующий шаг – определение площади скатов, расчет проводят по соответствующим формулам геометрическим фигур.

Чем больше крыша, тем больше осадков предстоит отводить системе. По показателю площади (S на схеме) подбирают размер желоба и водосточных труб

Можно ориентироваться по плану кровли и выбрать для расчета самый большой скат.

Этап #2 – определение диаметра и количества труб

Согласно нормам, вычисляя сечение лотков и водосточных труб, необходимо учитывать угол наклона кровли. Однако на практике зачастую отталкиваются исключительно от площади ската.

Количество желобов определяют по эскизу крыши. Достаточно замерять длину карнизов и спланировать места стыков лотков.

Из таблицы видно, что для ската площадью водосброса в 235 кв. м понадобится желоб сечением 120 мм и труба диаметром 90 мм. Эти значения актуальны при условии размещения водостока по центру

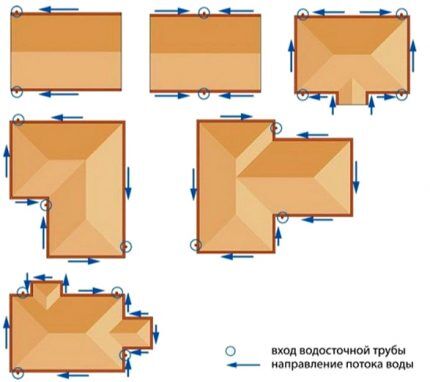

Сложнее вычислить количество вертикальных отводов.

Следует руководствоваться следующими правилами:

на линию длиной 10 м и меньше – 1 водосток;
если длина желоба превышает 12 м – 2 отвода;
для крыш сложной формы надо предусмотреть дополнительные водостоки на каждый выступ;
на линии с заглушкой – по 1 отводу.

Два коротких участка, расположенные рядом, целесообразно соединять в один стояк с помощью разветвителя.

Нюансы расположения вертикальных отводов: если длина карниза до 12 м, то место воронки значения не имеет, в противном случае ее монтируют ближе к центру

На больших скатах расстояние между водосливными трубами не должно быть более 24 м.

Этап #3 – расчет дополнительных элементов системы

После определения конфигурации водоотвода, протяженности и количества стыков желобов, определяют расход второстепенных деталей:

Заглушки. По эскизу вычисляют количество открытых торцов. Для каждой незамкнутой линии понадобится 2 заглушки.
Соединители. Количество муфт зависит от наличия стыков желобов. Расчет проводят для отдельных линий по формуле: число лотков минус единица.
Воронки и тройники. Количество переходных элементов подбирают индивидуально по схеме водосточной системы. На каждую вертикальную трубу приходится одна воронка.

Количество кронштейнов для крепления желобов зависит от типа фиксатора и длины карнизов.

Расстояние между короткими крюками не должно превышать 60 см. При монтаже пластиковых лотков на доски или стропильную обшивку допустима дистанция до 90 см

Для расчета количества коротких кронштейнов используют формулу:

N = (L-30)/60,

Где:

N – искомое значение;
L – длина желоба в сантиметрах.

Вычисление проводят отдельно для каждой линии.

Этап #3 – вычисление вертикального отвода

Понадобится рассчитать: длину трубы, количество соединителей и хомутов-держателей. Кроме того, необходимо определить вариант организации отвода влаги.

Расчет длины трубы:

Измерить расстояние от отмостки до края крыши.
От полученной величины отнять высоту перехода – отводы от воронок, соединяющие лоток с трубой. На этом участке могут располагаться: колено, соединительный отрезок трубопровода.
От расчетной длины надо отнять высоту отмета и расстояние до земли – около 20-25 см.

Количество соединителей приравнивается числу стыков. Например, для отвода в 6 м необходимо 2 водостока по 3 м и 2 муфты. Один элемент – стыковка с воронкой, второй – фиксация труб.

Для крепления стояка к стене используют хомуты, интервал установки – 2 м. Трубу закрепляют с помощью шурупов, длина метизов зависит от материала облицовки фасада

К оштукатуренным стенам подойдут крепежи длиной 10 см. Для утепленного фасада размер шурупа увеличивают на толщину теплоизоляционного материала.

Установка водосточной системы

По сути, монтаж водосточной системы не представляет особой сложности. Однако некоторые нюансы, все же есть.

На первом этапе монтажа необходимо установить желоба и воронки. В зависимости от того, насколько сильный свес кровли, может потребоваться универсальное кольцо, которое представляет собой фрагмент трубы изогнутой формы.

После этого прикрепляются трубы, которые фиксируются на несущей стене посредством хомутов.

Для качественной герметизации всей системы, необходимо правильно установить желоба. Для этого существует 3 способа.

Первый способ заключается в применении клея. В системе водостоков присутствует специальная муфта соединительная с замком. Выполняется она из того же материала, что и желоб. В комплекте есть прокладка. Место крепления лотка к прокладке для надежной фиксации, обрабатывается герметизирующим составом.
Вторым способом является способ бесклеевой. Для соединения желобов в данном случае, применяются муфты с герметичным уплотнителем.
Пайка является третьим способом, однако такой способ относится к профессиональному соединению дорогих медных водостоков и систем из сплава стали с покрытием. Здесь требуется качественная обработка краев и точный раскрой деталей.

Каждый из способов отличается своими конструктивными особенностями, поэтому первоначально нужно внимательно с ними ознакомиться.

Как правильно рассчитать наружную водосточную систему

В основном это касается элементов системы. Количество желобов зависит от длины карниза крыши. К примеру, если двускатная крыша длиною 10 м, то длина карниза – 20 м. Соответственно и длина приобретаемых лотков, в общем, должна равняться 20 м. А так как стандартная длина желоба – 3 м, значит, количество определяется так: 20:3=6,6, округляем – будет 7 штук.

С трубами немного по-другому. Во-первых, длина стояка зависит от высоты стены здания. Во-вторых, количество труб зависит от того, сколько стояков будет установлено на крышу. Здесь соотношение такое:

если длина карниза крыши в пределах 10 м, то монтируют один стояк;
если больше данной величины, то несколько стояков.

Но в последнем случае учитывают, что между стояками расстояние не должно превышать 20 м. Зная высоту стены и количество трубных стояков, можно определить количество труб из расчета, что одна труба имеет длину 3 м.

Кстати, количество стояков определяет количество воронок и нижних сливных патрубков. Они между собой в количественном эквиваленте равны. А вот отводов будет в два раза больше.

Два стояка на одном скате Источник yandex.ru

Что касается кронштейнов под лотки, то их количество определяется шагом установки крепежных изделий, равным 50-60 см. Но учитывайте, что первый и последний кронштейн устанавливают от края желобчатой конструкции на расстоянии 30 см. Что касается хомутов для трубных стояков, то расстояние между ними – 1,8-2,0 м. Но если высота стены превышает 20 м, то шаг монтажа уменьшают до 1,5 м.

Это были расчеты количества элементов. Но есть и габаритные параметры – это диаметр труб и сечения лотка. Так как представленный производителями типоразмер соответствует стандартным параметрам трубных изделий, соответственно и сливная способность у элементов водостока разная. Здесь действует простое соотношение – чем больше площадь ската крыши, тем большей словной способностью должна обладать водосточная система. А это зависит от диаметров труб и лотков. Поэтому предлагаем соотношение площади ската и диаметров труб и лотков:

до 30 м² – диаметр труб 80 мм, диаметр желобов 100 мм;
30-50 м² – труба 87 мм, лоток 100-120;
50-125 – соответственно 100 и 150 мм;
Свыше 125 м², труба 110 мм, желоб 150-200 мм.

Варианты системы водостока

При обустройстве жилого дома можно использовать разные виды водосточных систем для крыши. Комплексы классифицируются по материалу изготовления, типу конструкции, вариантам крепления и установки.

Водостоки организованного типа: описание и нормы

Одним из вариантов организации системы водоотведения являются организованные водостоки, представляющие собой совокупность желобов, труб и других элементов. Они соединены в целую систему, которая крепится снаружи здания на стены с помощью кронштейнов. Вода, проходя по желобам и трубам, поступает в ливневую канализацию или колодец, предназначенные для дальнейшего вывода влаги за пределы территории участка.

Организованные водостоки в частных домах обычно устраиваются снаружи здания

СНиП допускает устройство организованных водостоков на плоских или скатных кровлях любых типов. Свод норм и правил также предполагает следующие особенности обустройства организованных систем:

на каждый участок кровли, где присутствуют деформационные швы или стены, нужно устанавливать не менее двух воронок для обеспечения оперативного отведения воды;
стояки водостока нельзя монтировать в толще наружных стен. Обогрев водосточных элементов проводится с учётом требований безопасности;
чаши воронок следует прочно зафиксировать на стене с помощью металлических хомутов;
расстояние между наружными трубами комплекса водоотведения должно быть не менее 24 м, а площадь поперечного сечения определяют из расчёта 1,5 см2 на каждый квадратный метр площади крыши.

Организованный вариант систем отвода воды может быть нескольких типов. Самым популярным способом организации водостоков является установка сливных желобов. Изделия представляют собой полукруглые элементы, которые соединяются вместе для формирования линии необходимой длины. Соединять желоба можно с помощью специального клея или муфты. В первом случае детали скрепляются надёжно, но конструкция является неразборной. Муфты более практичны и обеспечивают нужную жёсткость водоотводящего канала.

Желоба имеют гладкую внутреннюю поверхность, по которой поток воды идет максимально быстро, не встречая на пути никаких препятствий

Для плоских кровель часто используют ливневую воронку, которая имеет круглую форму. Вода попадает в отверстие воронки, проходит по трубам и вытекает в канализацию. В зависимости от площади кровли, количества осадков в регионе и других факторов определяют число воронок, которые нужно установить на крыше. При этом можно организовать два варианта системы водостока. Традиционный предполагает самотёк воды по трубам, а при гравитационно-вакуумном осадки проходят через систему с сифоном. При этом на кровле устанавливают небольшое количество воронок.

В традиционных системах скорость потока определяется только углом наклона жёлоба, в более сложных гравитационно-вакуумных при высоком уровне осадков включается сифон и значительно увеличивает интенсивность водоотвода

Капельник для крыши представляет собой планку, которая закреплена на фронтоне или карнизе здания и защищает фасад дома от воздействия влаги. Принцип действия капельника заключается в том, что вода с кровли попадает на пластину, а затем в водосточный жёлоб. Далее осадки уходят по системе водоотвода и попадают в канализацию.

При правильной установке капельник защищает стропила и весь кровельный свес от намокания

Неорганизованный водоотвод

Водосток неорганизованного типа представляет собой лишь кровлю с правильным уклоном, который позволяет влаге свободно стекать вниз, не затрагивая фасад здания. При этом вода падает в непосредственной близости к фундаменту, что повышает риск гниения основания. Такой вариант водоотведения подходит для односкатных кровель с уклоном в сторону внутреннего двора.

При отсутствии комплекса желобов вода может попадать на поверхность стен и на фундамент, а в зимнее время образовывать большие сосульки

Неорганизованный водосток не подходит для жилых домов, так как не обеспечивает эффективное отведение воды. При создании такого варианта на иных зданиях следует учитывать особенности СНиП:

неорганизованные водостоки разрешены на зданиях не выше 5 этажей;
ежегодное количество осадков в регионе не должно превышать 300 мм/год;
на той стороне здания, куда обращён скат кровли, не должны располагаться балконы, постройки, проезжая или пешеходная дорога;
величина козырька кровельного покрытия не должна составлять менее 60 см.

Водосток неорганизованного типа подходит для подсобных строений, так как не может обеспечить хорошую защиту жилым домам.

Строение водосточной системы

Чтобы система водоотведения с крыши работала правильно, она должна включать в себя все необходимые элементы. Несмотря на достаточно простое устройство, в ней должны присутствовать следующие детали конструкции:

желоб, который является основной частью системы. Он изготавливается из полукруглой трубы и устанавливается вдоль периметра строения, принимая в себя всю воду, стекающую с крыши. Желоба должны иметь небольшой уклон в сторону сливных воронок;
отдельные детали желоба, если он получается слишком длинным, соединяются между собой при помощи соединителей-муфт;
внутренние и внешние углы обеспечивают соединение желобов на угловых частях строения;
воронка водоприемная направляет воду в сливную трубу, устанавливается на желоб. Внутри нее должна находиться защитная решетка, которая обеспечит защиту труб от засоров в результате попадания в них мусора, листьев;
вертикально расположенная длинная труба называется сливом или сливной трубой. Жидкость из желобов в нее попадает через воронки. Труба должна идти до канализационной системы;
окончание слива – это так называемое колено. Данная деталь слива имеет изгиб, который поможет сохранить дистанцию между стенами и фундаментом строения и местом, откуда вытекает вода. Также колена могут соединять между собой воронки и трубы-стоки, они присоединяются к воронкам под углом 45 градусов;
хомуты или кронштейны позволяют закрепить водосточный желоб на строении. Это крепежные элементы, они устанавливаются с шагом около 30-60 см и крепятся обычно на стропила либо лобовую доску на фасаде;
на желобе могут устанавливаться и заглушки, которые отвечают за ограничение потоков воды.

Таблица. Используемые для изготовления системы материалы.

Материал	Характеристики
ПВХ	Простые в установке, легкие и удобные элементы. Сборка производится без особых трудностей, так как все детали точно подогнаны друг к другу. ПВХ не боится воздействия воды, не ржавеет и довольно устойчив и к другим факторам воздействия. Срок службы системы – до 50 лет.
Металл	Для изготовления стока может использовать металл с оцинковкой или черный. Сейчас используется все реже, так как появились новые виды материалов, позволяющих создать более долговечные конструкции. Срок службы – всего 10-15 лет.
Медь	Традиционный, но дорогостоящий материал для изготовления деталей водостока. Не имеет недостатков, за исключением стоимости.
Металлопластик	Материал, объединяющий в себе достоинства металлических и ПВХ изделий. Прочный, долговечный, может служить без нареканий свыше 50 лет.

Медный водосток в частном доме
