Какими бывают патроны на дрели и как они снимаются и разбираются самостоятельно

Как разобрать патрон

Существует два вида изделия:

• зубчато-венцовый, где крепление сверла происходит с помощью специального ключа;
• быстрозажимной, который позволяет вращательными движениями закрепить сверло.

Для выполнения ремонта или смазки деталей требуется разобрать патрон. У основания есть заглушка. Ее требуется снять, поддев ножом или отверткой. Если она металлическая, то нужно нанести удар по основанию зажимной гильзы.

Удалив заглушку, происходит разбор цилиндра. Его нужно разделить на составные части: рукав, основание, шайбу и подшипник. Некоторые производители дополнительно включают фиксатор. После выполнения требуемых действий необходимо собрать все комплектующие обратно.

Виды крепления зажимного устройства к дрели

Крепление зажимного устройства на валу дрели может осуществляться двумя способами:

• при помощи резьбового соединения;
• при помощи конусного соединения.

Еще одним типом резьбового соединения является использование в конструкции дополнительного стопорного винта, обеспечивающего надежность фиксации.

Резьбовое крепление предполагает, что вал дрели и канал зажимного устройства имеют идентичную резьбовую нарезку, при помощи которой осуществляется их соединение. При наличии такого типа соединения встает вопрос о том, как можно демонтировать это зажимное устройство. При изготовлении дрелей и зажимных устройств для них используется метрическая и дюймовая резьба. Вид используемой резьбы в устройстве и ее размерность указываются на корпусе зажимного устройства. Например, надпись “1,5-15 М13х1,2″, выбитая на патроне, может означать следующее:

• 1,5 и 15 – цифры, означающие минимальные и максимальные диаметры хвостовиков сверла, с которым может работать зажимное устройство;
• М13 – буквы и цифры, обозначающие метрическую резьбу, имеющую диаметр 13 мм;
• 1,2 – цифры, характеризующие шаг резьбы.

При использовании дюймового типа резьбы применяется аббревиатура UNF, а размерность указывается в дюймах. Перед тем как снять патрон с дрели, следует проверить соответствие маркировки нового зажимного устройства патрону, который ранее использовался в конструкции дрели.

Современные модели инструмента, выпускаемые производителями, имеют чаще всего дюймовую резьбу. Изготовление зажимных устройств с наличием дюймовой резьбы позволяет расширить возможности взаимозаменяемости.

На валу устройства для обеспечения более надежного крепления зажимного устройства предусматривается установка стопорного винта. На винте нарезается левая резьба, поэтому в случае, если требуется его выкрутить, вращение следует осуществлять по часовой стрелке.

Второй способ крепления зажимного устройства основан на использовании конуса Морзе. Вал устройства изготавливается в виде конуса, зажимное устройство обладает такой же конусностью внутреннего канала. Закрепление зажимного приспособления на валу осуществляется в результате силового насаживания приспособления на вал двигателя устройства. Маркировка таких зажимных устройств имеет вид В10, В12, В16, В18. Буква означает маркировку конуса, а цифра – диаметр хвостовика рабочего инструмента.

Когда дрель работает исправно, то у пользователя вопросов не возникает, но бывают случаи, требующие ее разборки, многие входят в ступор, решая возникшую проблему: как же снять патрон с дрели. Чтобы правильно выполнить такую операцию, необходимо знать, каким способом закреплен патрон на валу, а потом уже начинать демонтаж.

Существуют следующие виды патронов:

• быстрозажимного действия или самозажимное устройство;
• sds-устройства цангового типа;
• кулачковые.

На дрели с быстрозажимным патроном поменять сверло или другую насадку можно довольно быстро, при этом не нужно применять никаких дополнительных приспособлений. Патроны первого варианта делятся на одно- и двухмуфтовые устройства.

Одномуфтовые устройства имеют систему блокировки вала, которая срабатывает во время замены оснастки. У них есть существенный негативный момент — весьма низкая прочность элементов фиксации, внешние детали патрона выполнены из пластика, что сильно увеличивает их повреждение и поломку всего устройства.

На ударные модели и перфораторы производители ставят кулачковые изделия, потому что их конструкция более крепкая — в основном здесь применяются патроны под ключ, для надежного закрепления сверла.

Цангового типа патрон был создан еще в 70-х годах прошлого столетия, его конструкция отличается тем, что в хвостовой части есть две канавки, а сверло надо вкручивающими движениями заглублять на 40 мм. Имеется 4 желобка: 2 фиксирующих, 2 — для направления клиньев, режущий инструмент фиксируется стопорными шариками.

У классического зубчатого устройства регулировка затяжки происходит с помощью ключа для патрона, который идет в комплекте дрели. Чтобы правильно открутить патрон, надо придерживаться рекомендаций опытного мастера, для этого посмотрите это видео:

Разборка кулачкового патрона дрели с быстрозажимной гайкой

Чтобы починить инструмент, предварительно его нужно разобрать

Чтобы почистить кулачки, смазать подвижные части и резьбы патрона, его нужно разобрать. Разборка необходима для ремонта и замены деталей, вышедших из строя. Вот краткий перечень и последовательность операций разборки кулачкового патрона:

1. Снятый патрон конусной частью вверх, обложенный деревянными прокладками, за муфту зажимается в тисках.
2. Газовым ключом аккуратно отвинчивается гайка с насечками.
3. Вытаскивается подшипник. Достаётся шайба.
4. Патрон вынимается из тисков.
5. Регулировочная муфта скручивается с основания руками. Если она не поддаётся (заклинила), то патрон переворачивается и снова за муфту сдавливается в тисках. На резьбовую часть муфты и основания наливается немного машинного масла. Затем газовым ключом умело выкручивается основание из муфты.
6. Если внизу имеется стопорное кольцо или гайка, они снимаются.
7. Кулачки вытаскиваются из направляющих колец и извлекаются из конуса основания.
8. Все детали сверлильного патрона внимательно осматриваются. В случае выявления изношенных, деформированных или поломанных деталей производится их выбраковка и замена.
9. Сборка кулачкового патрона ведётся в обратном порядке. Одновременно производится смазка всех движущихся частей специальной консистентной смазкой. Лучше всего использовать ту смазку, которую рекомендует производитель.

Порядок действий по разборке патронов других моделей может быть другим. Это зависит от вида патрона, его конструкции и производителя дрели. Чтобы самостоятельно произвести разборку сверлильного патрона, нужно выполнить три условия:

• иметь в наличии необходимый набор инструментов;
• обладать слесарным навыком;
• быть человеком с устойчивой, уравновешенной психикой.

Пошаговая инструкция разбора

Иногда возникает необходимость его разборки по следующим причинам:

1. Сильное засорение.
2. Заклинило патрон.
3. Износ кулачков.

Практика показывает, что самый простой и распространённый способ разборки осуществим при помощи перфоратора.

Пошаговая инструкция:

• Снимаем пыльник с перфоратора.
• Вставляем небольшой переходник.
• Кулачки перфоратора задвигаем внутрь, разжимая патрон до максимума.
• Между патроном и стеной закладываем какой-нибудь амортизационный материал, кусок структурированного полистирола, например, или резины.
• Прижимаем перфоратор вместе с разбираемым патроном и амортизатором к стене.
• Включаем перфоратор, поставив его в режим удара.
• Через несколько секунд детали патрона будут раскручены, то есть патрон разобран.
• Теперь следует вынуть кулачки и произвести визуальный осмотр.

Если дрелью пользовались для сверловки стен, то высока вероятность присутствия внутри оснастки пыли, цемента, мелких частиц кирпича и так далее. Необходимо извлечь весь мусор, если понадобится, промыть детали керосином. Потом, протерев детали, смазать их консистентной смазкой.

Важно — не менять кулачки местами. Для того чтобы этого избежать следует использовать маркировку, подписав каждый из них, а также и посадочные места

Далее необходимо сделать следующее:

1. Выдвигаем кулачки вперёд.
2. Устанавливаем гайку (состоит из двух сухарей), с помощью которой ключом можно раскручивать и закручивать патрон на место.
3. Кулачки прячем внутрь устройства путём его откручивания.
4. Обойму патрона устанавливаем на место.
5. Запрессовываем обойму. Это можно сделать различными способами, например, с помощью токарного станка. В этом случае передняя часть оснастки зажимается в патрон станка, а задняя поджимается задней бабкой. Более простой «домашний» метод заключается в следующем: берётся массивная металлическая плита, на которую ставится разбираемая оснастка. На верхнюю его часть кладётся толстая шайба из цветного металла. Нанося лёгкие удары молотком по шайбе, запрессовываем обойму на место.

Узел пригоден к дальнейшей эксплуатации.

Причины для снятия

В абсолютном большинстве типов дрелей для крепления сверла используется патрон, основанный на кулачковом принципе действия. Режущий инструмент в элементах этого типа прочно фиксируется при сближении 3-4 кулачков, которые имеют конусную часть и перемещаются в продольном направлении друг к другу, за счет поворота регулирующей гильзы по их конусу. Поворот регулировочной гильзы производится вручную (быстрозажимной) или при помощи специального ключа (обычный или ключевой патрон).

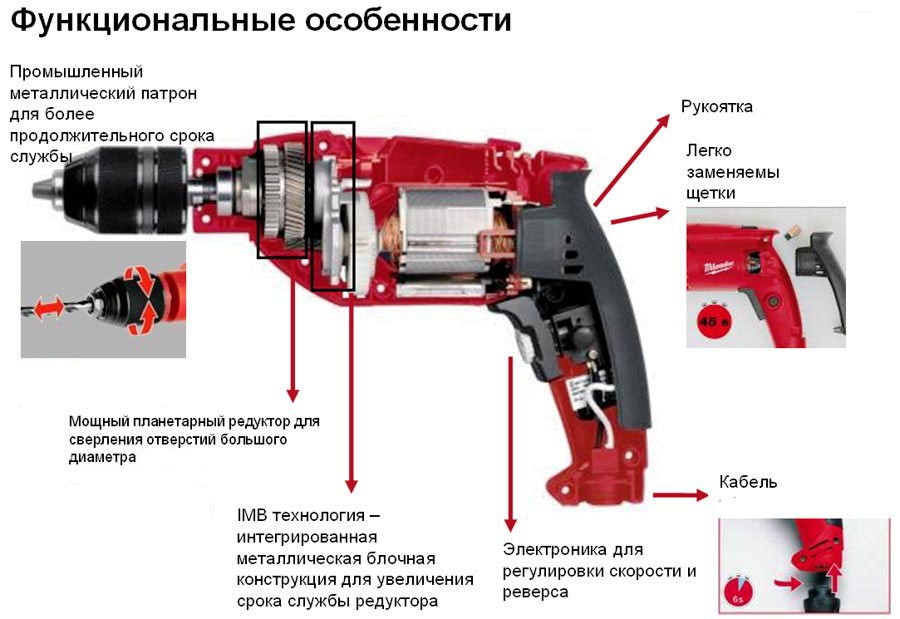

Устройство патрона дрели.

В процессе эксплуатации электроустройства бывают случаи, когда возникает вопрос, как снять патрон с дрели. Так, иногда приходится сталкиваться с тем, что появляется биение сверла. В этом случае причиной может стать смещение центра крепления сверла из-за износа кулачков. Чтобы произвести ремонт дрели, необходимо снять патрон с вала. Снять его также придется, если не решается вопрос, как снимать сверло, в случае когда ее заклинило. Причиной может стать повреждение кулачков или износ зубчатого зацепления регулировочной гильзы. Сверло можно извлечь только после разборки патрона.

Кроме того, открутить патрон придется, если он начинает прокручиваться относительно вала дрели. Причиной может быть повреждение крепежной резьбы или проседание посадочного конуса. Механические повреждения могут заставить поменять его. Наконец, решение просто поставить более универсальный механизм может привести к замене новым патроном.

Способ крепления элемента

Картридж на валу дрели крепится двумя методами — коническим сочетанием и резьбой. На практике существуют приборы с метрической либо дюймовой нитью, а на корпусе продукта, даже на самом небольшом, непременно есть маркировка. Этот тип указателя считается ключевым международным и используется во всех устройствах зарубежных производителей.

Второй метод использует конус Морзе, который сегодня часто называют инструментальным. Стержень имеет в своём конце коническую часть, на которой прикреплено устройство и необходимо лишь добавить небольшое натяжение для плотного соединения.

Маркировка выглядит следующим образом: B10, где буква обозначает нанесение конуса, а на рисунке показан диаметр хвоста режущего устройства. Этот тип крепления одинаков для всех дрелей.

Разборка быстрозажимного патрона

Конструкция быстрозажимного патрона намного сложнее ключевого, поэтому, чтобы процесс был обратимым, полностью узел разбирать не стоит: 1. Отвёрткой необходимо раздвигать и поддевать муфту по кругу

Проделывать эту операцию надо осторожно и аккуратно, чтобы не разорвать пластмассу

2. После того, как муфта сдвинется, её можно снять с помощью рук.

3. Затем надо по максимуму развести кулачки, вставить в патрон металлический стержень (подойдёт длинный болт) и ударами молотка по нему выбить корпус из второй части пластмассовой муфты.

На этом процесс разборки необходимо остановить. Все места, доступные для смазки открыты. Если продолжать разборку дальше, то она станет необратимой.

Процесс сборки выполняется в такой последовательности: 1. Установка верхней части пластмассовой муфты.

2. Впрессовывание молотком торцевой штопорной шайбы через прокладку в виде деревянной дощечки.

3. Напрессовывание нижней части муфты при помощи рук.

Патрон готов к использованию.

Как отремонтировать?

Не всегда нужно сразу менять патрон на новый. Иногда может помочь элементарный ремонт, например, когда шуруповерт бьет. Рассмотрим главные неполадки и пути устранения их. Например, прибор заклинивает. Так получается по причине того, что кулачки через время просто перестают сжиматься. Для решения проблемы можно применить один из вариантов:

• прижать цилиндр и сильно ударить его о деревянный предмет;
• зажать устройство в тиски, а патрон зажать при помощи газового ключа, после чего упереть шуруповерт в какую-то поверхность и включить;
• хорошо смазать патрон.

Еще одной распространенной проблемой является прокручивание патрона. Одной из причин может оказаться то, что на муфте фиксации просто стерлись зубцы. Тогда следует демонтировать муфту и на месте зубцов, что стерлись, проделать отверстия, после чего вкрутить туда винты и убрать части, что будут выступать, при помощи кусачек. Остается вернуть на место патрон.

Посадочное место

Оно может быть резьбовым либо конусным. На большинстве современных моделей используется резьбовое соединение. Однако иногда оно бывает и конусным — в основном на дрелях с патроном под максимальный хвостовик 16 мм.

Резьбовое соединение

Резьба может быть метрической, но в большинстве случаев на современных дрелях она идет дюймовая. Производители всегда пишут прямо на патроне, какая у него резьба, если он, конечно же, резьбовой.

Дюймовая резьба бывает следующих размеров:

• 1/4″
• 3/8″
• 5/8″
• 1/2″

Резьбовой патрон с маркировкой 1,5 — 13 мм — 1/2 При этом самыми распространенными являются 3/8 и 1/2. Эти две посадки могут использоваться на патронах с максимальным зажимаемым хвостовиком на 10 и 13 мм. Посадка 1/2 редко, но еще встречается и на патронах с зажимом до 16 мм. 1/4 — это посадка на патронах до 6,5 мм, а 5/8 — опять же до 16.

Метрическая резьба бывает только М12. Применяется для патронов с зажимом до 10, 13 и 16 мм.

Конусное посадочное место может иметь обозначение В12, В16 и В18. Цифры обозначают диаметр в миллиметрах. Применяются они на патронах с зажимом до 10, 13 и 16 мм. Причем с последним диаметром чаще всего.

Конусная посадка

Конусный патрон с маркировкой 3-13 мм В16

Это все, что я хотел сказать о размерах дрелевых патронов. Надеюсь, что помог вам со всем этим разобраться. Статью же на этом заканчиваю — до новых встреч!

Как заменить патрон у дрели своими руками?

Для крепления патрона на приводном валу дрели используется резьбовое соединение или конус Морзе. Визуальный осмотр электродрели далеко не всегда поможет подсказать о способе закрепления сверлильного патрона. Об этом может проинформировать маркировочная надпись на патроне: она выбивается на его поверхности.

Замена конусного вида детали

Типоразмер конуса Морзе (согласно ГОСТ 9953–82) состоит из 9 значений: от В7 до В45. Чем больше цифра после буквы B, тем диаметр конуса больше.

Маркировка на патроне указывает тип крепления

Таким образом, найдя на поверхности патрона маркировку «В», можно сделать вывод – это устройство с конусной основой крепления. При таком способе насадки патрон снимается легко. Достаточно использовать выколотку и слесарный молоток.

Видео: как снять патрон с конусом у электродрели?

Замена реверсного резьбового патрона

Для закрепления сверлильного зажимного устройства на электрической бытовой дрели с помощью резьбового сочленения используются два вида резьбы:

• дюймовая (у зарубежных моделей);
• метрическая (у российских производителей).

На электрической бытовой дрели с помощью резьбового сочленения используются два вида резьбы

На поверхность корпуса зажимного резьбового патрона наносится маркировка такого вида: 1,5–13 1/2 – 20UNF или 1,5–13 М12х1,25.

Реверсный резьбовой патрон для фиксации имеет винт с левой резьбой. Этот нюанс нужно знать, снимая разбитый патрон.
Для того чтобы добраться до головки винта, необходимо до отказа утопить кулачки в цанге. Как только головка винта будет видна, нужно закалённой крестовой отвёрткой выкрутить его вправо по часовой стрелке. Затем в кулачки зажать ключ шестигранник и резко по нему ударить в направлении против часовой стрелки. После того как патрон будет сорван с места, он легко открутится.

Видео: как снять патрон с реверсной дрели или шуруповёрта?

На остальных моделях существуют другие варианты крепления патрона на резьбе. В одних случаях патрон скручивается целиком с резьбового конца вала. В других случаях винт можно зафиксировать специальным тонким ключом с помощью узкого паза. Основная трудность заключается в том, чтобы при отворачивании стронуть патрон с места.Иногда это сделать очень нелегко. В любом случае для снятия патрона нужны: слесарный инструмент, необходимый навык и терпение.

Снятие патрона с перфоратора: ремонт, замена

Для профессионалов замена либо ремонт патрона перфоратора не составят труда. Но что же делать тем, кто строительством и ремонтом не занимается на профессиональном уровне? Поскольку любой мужчина на протяжении своей жизни хоть однажды держал в руках дрель, то он должен быть обязательно осведомлен о процессе снятия и замены ее патрона.

В первую очередь нужно определить, какой именно патрон используется в вашем перфораторе. Патрон может быть кулачковый, цанговый SDS и быстрозажимный.

Последний, в свою очередь, бывает одно- и двухгильзовый. В кулачковом патроне крепление сверла осуществляется с помощью ключа, чего не скажешь о цанговых SDS, быстрозажимных.

Для замены сверла в цанговом SDS патроне потребуется только его провернуть.

Замену патрона на перфораторе нужно начинать с изучения креплений. Держится он винтовым стержнем либо же шпинделем. В большинстве случаев снятие патрон не составляет особого труда.

Однако иногда встречается более крепкая фиксация, требующая терпения, а также дополнительных инструментов. Крепко зафиксированный патрон можно снять с помощью молотка, ключа и отвертки.

Снятие происходит таким образом:

• нужно постучать по головке винта для ослабления фиксации;
• открутить с помощью отвертки;
• зажать патрон в ключе/тисках и прокрутить шпиндель.

Устройство патрона перфоратора

Почти любой строительный инструмент универсален, и перфоратор не стал исключением. Для них имеется много различных насадок, патронов, переходников. Основа для произведения любой работы — патрон.

Переходник для перфоратора используют для установки сверла, непосредственно снятого с обычной дрели.

Как насадки, так и сверла обладают огромным разнообразием и выбираются в соответствии с поставленными задачами.

Дома нужно всегда держать сменный патрон для перфоратора, так как в любой момент один вполне может выйти из строя. Необходимо отметить тот факт, что для каждого вида работы лучше использовать различные патроны. Основные виды патронов:

• быстрозажимной: прекрасно подходит в случае частой смены насадок во время работы;
• ключевой: предназначается для больших сверл.

Чтобы знать, как произвести ремонт патрона перфоратора, нужно изучить его непосредственное устройство. В свое время крепление сверла производилось с помощью подвижных кулачков, но прогресс на месте не стоит.

В SDS сверла фиксируются с помощью 2-х направляющих клиньев, а также 2-х стопорных шариков. Отличие SDS-plus и SDS-max лишь в количестве направляющих клиньев. Так, крепление получается надежным и быстрым.

Упростилось фиксирование самой насадки: необходимо вставить в гнездо патрона выбранную насадку, слегка надавить, дождаться щелчка. Так, насадка будет хорошо зафиксирована. И съем сверла не представляет особой сложности: нужно нажать на подвижную крышку, в результате чего извлечется бур.

Дополнительно перфоратор может включать компоненты в виде:

• регулятора оборотов;
• электронного реверса;
• щеточного реверса;
• системы быстрой замены;
• иммобилайзера;
• индикаторов;
• антивибрационной системы;
• фрикционной муфты.

Как разбирается патрон перфоратора

В процессе разборки патрона нужно учесть производителя, так как и разборка патрона перфоратора существенно отличается. Сегодня к списку популярных можно отнести:

• патроны для перфоратора bosch;
• патроны для перфоратора makita;
• патроны для перфоратора интерскол.

Рассмотрим процесс разборки на примере патрона на перфоратор фирмы Бош:

1. Отодвинуть пластиковую часть, снять резиновый уплотнитель.
2. С помощью отвертки аккуратно снять фиксирующее кольцо.
3. Затем фиксирующая шайба.
4. За шайбой находится второе кольцо. Его нужно повернуть и снять, поддев отверткой.
5. За пластиковой частью расположен SDS зажим, который состоит из пружины, шайбы и шарика. Первым нужно вынуть шарик, после шайбу и пружину.

Разборка патрона производится с различными целями в виде:

• ремонта;
• замены отдельных деталей;
• чистки;
• смазки.

Патрон для перфоратора Макита разбирается идентично, за исключением отдельных нюансов, учитывающихся из конструкции патрона.

Замена патрона на перфораторе + ()

Как отмечалось ранее, не любой патрон сможет подойти на любую дрель. Мы рассмотрели, как производится процесс снятия, разборки патрона. Для установки нового патрона нужно выполнить следующие этапы в виде:

• наворачивания патрона на дрель;
• вставки винта в гнездо;
• закручивания винта при помощи отвертки.

Способ разобрать патрон

Зажим с резьбовым соединением снимается с учетом левой резьбы.

Резьбовой элемент расположен во внутренней части устройства, в связи с чем сначала максимально раздвигаются зажимные кулачки, благодаря этому обеспечивается доступ к фиксирующему винту, откручивающемуся обычной крестовой отверткой. В дрелях без этого винта патрон скручивается с вала без подготовительных работ, описанных выше.

Винт с левой резьбой, которым фиксируется резьбовой патрон, может износиться в дальнейшем. Для восстановления надёжности соединения, рекомендуется сделать следующее:

• вставить в головку винта зажима крестовую отвёртку;
• молотком легонько углубить в резьбовое отверстие винт.

Эти действия не приведут к повреждению крепежного узла дрели и позволят зафиксировать на ней зажимное устройство точнее и надежнее.

Замена резьбового патрона может выполняться с помощью ключа на 14. Во избежание совершения ошибок, рекомендуется ознакомиться с теоретическим материалом и посмотреть соответствующее видео.

Для замены износившегося патрона с дрели снимается старое зажимное устройство и устанавливается новое. И на обычную, и на мини-дрель устанавливаются патроны с резьбой и конусным соединением.

При замене на дрелях с резьбой, важно учитывать маркировку, имеющую такой вид:

• 1,5−13 М 12×1,25;
• 1,5−13 ½ — 20 UNF.

Интервал 1,5−13 говорит о минимальном и максимальном диаметрах режущего инструмента. У нового зажимного устройства должна быть идентичная прежней маркировка.

Замена патрона дрели своими руками

Существует несколько наиболее часто встречающихся проблем, которые могут наблюдаться в процессе эксплуатации инструмента, и потребуют замены патрона:

достаточно часто наблюдется падение закрепленного элемента. Такая проблема встречается не только на старых инструментах, но и на абсолютно новых моделях, которые характеризуются конусным креплением кулачковой детали. Как правило, падение детали сопровождает процесс высверливания глубоких отверстий. В этом случае при подъёме сверла и освобождение его от скопившейся стружки, с конуса спадает патрон. Решить такую проблему можно посредством повышения натяга конусного сопряжения. С этой целью нужно нагреть патрон в масле до температурных показателей в 110оС, а затем насадить его на фиксирующую часть холодного инструмента;

если при выполнении работ, сопровождающихся выделением значительного количества пыли, стружки или грязи заклинивает зажимные губы, то нужно выполнить правильную разборку патрона, а затем аккуратно, но максимально тщательно очистить и промыть все движущиеся, рабочие элементы

Перед тем, как собрать деталь, очень важно произвести внутреннюю смазку при помощи кисти и литола. Хороший результат даёт использование самодельного защитного кожуха, предотвращающего засорение рабочих частей; если в процессе сверления наблюдается биение патрона, то причиной может быть значительная изношенность посадочного конуса. Не менее распространённой причиной такого явления может стать неравномерное изнашивание кулачков, которые подлежат замене

При необходимости выполняется полная замена разбитого патрона

Не менее распространённой причиной такого явления может стать неравномерное изнашивание кулачков, которые подлежат замене. При необходимости выполняется полная замена разбитого патрона.

Сборка разобранной детали осуществляется в обратном разборке порядке, с соблюдением правил крепления на инструменте.

Конструкция и достоинства быстрозажимных и ключевых исполнительных органов

Патроны на дрели представляют собой устройства конусообразной формы, главное назначение которых заключается в передаче вращательных действий от вала редуктора на рабочую насадку. Принцип работы современных исполнительных механизмов простой и незамысловатый, и основывается он на перемещении подвижных губок. Движение губок происходит за счет резьбы. Кулачки с резьбой перемещаются по гильзе, за счет чего происходит выдвижение или наоборот задвижка губок. В конструкции патрона находится три кулачка, которые расположены по кругу на одинаковом расстоянии друг от друга. Такой способ зажима насадок считается одним из самых надежных и эффективных. На устройствах для мини-дрелей используется 4 кулачка. Чтобы узнать плюсы и минусы, рассмотрим особенности видов патронов для дрелей.

• Популярными являются быстрозажимные или самозажимные патроны, которые не требуют применения специального ключа. Рассматриваемые устройства бывают одномуфтовыми идвухмуфтовыми. Одномуфтовые устройства менее надежны, и их труднее разобрать в отличие от двухмуфтовых. Двухмуфтовые состоят из двух элементов, что упрощает их применение. Для зажима насадки, необходимо удерживать нижнюю часть патрона (юбку) рукой, а второй закручивать или выкручивать зажимную муфту
• Ключевые патроны обладают высокой надежностью, что связано с приложением усилия для зажима насадки посредством специального механизма и ключа. Принцип работы ключевых патронов одинаковый с быстрозажимными, а отличаются они только по способу приведения в действие подвижных губок

Зная разновидности и отличия между рассматриваемыми устройствами для дрелей, разберемся с их достоинствами и недостатками. К достоинствам быстрозажимных приспособлений относятся:

1. Отсутствует необходимость использовать дополнительные инструменты
2. Возможность закрепления насадки одной рукой
3. Высокая скорость замены насадок
4. Эстетичный вид. Это незначительное достоинство, однако, дрель или шуруповерт с таким типом оснастки выглядит более современно

Перед тем, как купить патрон на дрель самозажимной, следует разобраться с их недостатками:

1. Низкая надежность. Связано это с ручным способом зажатия насадок. Губки не способны крепко сжимать хвостовики насадок, поэтому при заклинивании, сверло будет проворачиваться внутри кулачков
2. Быстрый износ — чем чаще сверло заклинивает, тем быстрее изнашивается механизм
3. Необходимость учитывать размер отверстия для закрепления насадок с соответствующими диаметрами хвостовиков. Распространенными являются модели, в которых можно закрепить сверла с хвостовиками до 10 мм. Выпускаются также модели под 12 мм и 13 мм сверла, но они встречаются реже

На основании вышесказанных достоинств и недостатков можно сделать вывод о том, что применять быстрозажимные одно и двухмуфтовые патроны рационально на маломощных электроинструментах, как гайковерты, шуруповерты. Использование их на дрелях является нерациональным, если только этот инструмент не применяется для завинчивания саморезов и винтов. Самое главное достоинство БЗП в том, что они позволяют быстро сменять насадки при работе.

Почему все дрели с завода комплектуются патронами ключевого типа с цанговым механизмом? Мало кто об этом задумывается, а ответ на этот вопрос прост. Ключевые элементы обеспечивают высокую степень надежности фиксации насадки. Даже если сверло заклинивает, то с малой вероятностью оно провернется в механизме. Именно поэтому все электродрели оснащаются предохранительными муфтами, исключающие вероятность вырывания инструмента из рук, а также предотвращающие перегорание двигателя при высоких нагрузках.

К достоинствам ключевых исполнительных органов относятся:

1. Надежность — именно за счет высокой степени этого показателя, зубчато-венцовые элементы применяются до сих пор
2. Высокая степень износостойкости — если БЗП защищены пластиковым чехлом, который быстро изнашивается, то ключевые элементы изготовлены только из стали, поэтому вероятность их наружного повреждения исключена. Если цанговые патроны ключевого типа изнашиваются, то только по причине выхода из строя подвижных губок и пружин

Хотя второй тип устройств имеет меньше достоинств, однако именно такие патроны следует выбирать для дрелей. Многие предпочитают их использовать на шуруповертах. Из недостатков нужно отметить только необходимость применения специального ключа. Если этот ключ потерять, то извлечь насадку не получится. Сделать своими руками новый ключ будет трудно, но его можно купить, так как продаются они не только в паре с новой оснасткой, но и по отдельности.

Это интересно! При сравнении цен, можно сказать, что ключевые устройства для дрелей стоят дороже быстрозажимных.

Как работать в режиме закручивания?

Прежде чем начать работу, нужно подготовить инструмент. Если он работает от аккумулятора, нужно поставить его на зарядку.

Следующий шаг – установка биты. Чтобы правильно подобрать насадку, нужно учитывать размер шляпки крепежа и вид прорези. Биты различаются по виду и диаметру:

1. шлицевая. Используется наиболее часто. Предназначена для закручивания шурупов с потайной головкой с нарезом под плоскую отвертку, винтов. Ширина наконечника варьируется.
2. Крестовая. С их помощью закручивают и выкручивают саморезы, шурупы с потайной головкой. Наконечник имеет 4 лучевых диагональных ребра.
3. Шестигранная. Применяется для крепежа, головка которого имеет шестигранные углубления. Винты и шурупы такого типа используются при сборке мебели и техники.
4. Для болтов и гаек. Насадка с наконечником, внутри которого выполнено шестигранное углубление. С ней инструмент используют как гайковерт, закручивают шурупы, винты, болты.

Виды патронов

Отметим, что патрон для шуруповерта может быть разных видов.

Обычно их делят на три категории:

• быстрозажимные, которые могут быть одно- и двухмуфтовыми;
• ключевые;
• самозажимные.

Первые и третьи между собой довольно похожи. Разница лишь в том, что последние осуществляют фиксацию изделия в автоматическом режиме. Если в инструменте имеется блокиратор, то лучше будет применять одномуфтовые решения, а при его отсутствии лучше использовать двухмуфтовые варианты.

Но также при одномуфтовом решении его можно зажать при помощи одной руки, а в другом случае требуется использовать обе руки.

Что само-, что быстрозажимные модели предназначены для современных решений. Например, для тех же пневматических шуруповертов.

Если говорить о ключевых вариантах, то они не столь удобны в эксплуатации, зато максимально надежны. Они хорошо зажимаются и более устойчивы к нагрузкам ударного типа. Если цилиндр планируется применять часто и интенсивно, то лучше брать устройство с ключиком.

Крепления: какими они бывают + (Видео)

Зажимной механизм крепится к валу дрели с помощью следующих способов:

— резьбовое соединение;

— конусное соединение.

В конструкции резьбового соединения часто применяется дополнительный стопорный винт, представленный на фото ниже. С его помощью обеспечивается надежность фиксации патрона.

Патрон, ключ и стопорный винт для резьбового соединения

Резьбовое соединение обеспечивается посредством идентичной резьбе на валу инструмента и в канале зажимного механизма. Немалое значение играет тип применяемой резьбы в данном соединении, а бывают они метрическими и дюймовыми. Используемая резьба на дрели обозначается с помощью специальной аббревиатуры, которая имеет примерный вид:

«1,5-15 М13х1,2»

Обозначает аббревиатура следующее:

Обозначение	Расшифровка
1,5-15	Первые цифры аббревиатуры указывают на минимальный и максимальный диаметр сверл, которые можно использовать для зажатия этим патроном
М13	Буквенное обозначение говорит об использовании метрического типа резьбы, а цифра «13» — это ее диаметр в мм
1,2	Обозначение шага резьбы в мм

Если в инструменте применяется дюймовая разметка резьбы, то аббревиатура обозначается UNF. В современных моделях дрелей используется дюймовый тип резьбы, так как выбор зажимных механизмов с дюймовой резьбой намного обширнее.

Вал для надежности закрепления зажимного механизма оснащается стопорным винтом, на котором имеется резьба с левосторонней нарезкой. Поэтому вывинчивание винта для снятия патрона осуществляется в направлении хода часовой стрелки.

Менее распространенным способом является крепление патрона с помощью зажимного механизма, основанного на применении конуса Морзе. В данном случае вал представляет собой форму конуса, а зажимной механизм оснащен аналогичной формой во внутреннем канале. Крепление механизма происходит под воздействием силового насаживания устройства на конструкцию вала электромотора инструмента. Маркируются такие механизмы с помощью следующих аббревиатур: B10, B12, B18 и т.д..

Ключевой патрон для дрели с конусным соединением (маркировка)

Буквенное обозначение свидетельствует о маркировке конуса, а цифровое — это диаметр хвостовой части инструмента. Конусное соединение имеет следующий вид, представленный на фото ниже.

Конусные соединители для патронов

Конусный способ крепления является более надежным, так как он выдерживает большие силовые нагрузки, нежели первый вариант соединения. К тому же он прост в применении: легко снимается и также легко одевается на вал.

Выясняем способ закрепления патрона

Для того чтобы выяснить способ закрепления патрона на дрели, необходимо провести внешний осмотр. Специалисты с первого взгляда определяют данный момент, а для малоопытных мастеров имеется маркировка, по которой можно судить о способе закрепления патрона на дрели. Примеры маркировок для конусного и резьбового соединений описаны выше.
