Простые способы установки подрозетников

Монтаж подрозетников

Владелец может установить розетку в бетонную стену самостоятельно или обратившись в организации, занимающиеся строительством и отделкой жилых помещений. Специалисты помогут проложить электрические кабели, врезать распределительные коробки, розетки и выключатели.

Стоимость работ зависит от места расположения жилого или офисного помещения, например, в Москве обустройство одной розетки в стене из литого бетона обойдется в сумму 600-700 руб. (без прокладки кабеля и отделки стены).

При самостоятельной установке владельцу помещения потребуется подготовить инструмент и выполнить 3 этапа:

• разметить стены в зоне предполагаемого монтажа;
• высверлить посадочные отверстия в необходимом количестве;
• закрепить подрозетники в отверстиях;
• выполнить окончательную отделку поверхности стены;
• смонтировать механизмы и подключить кабели питания;
• установить внешнюю крышку, а затем протестировать работу приборов.

Разметка

Установка подрозетников в бетонную стену начинается с определения места расположения изделий. На поверхности стены проводятся горизонтальные и вертикальные линии, позволяющие найти центр установки коробки.

Если планируется установка модуля или нескольких отдельностоящих коммутационных узлов, то между осями выдерживается расстояние в диапазоне от 70 до 72 мм (зависит от производителя изделий). Для определения габаритов модуля рекомендуется собрать пластиковые коробки в единый блок, а затем проверить корректность разметки.

Делаем отверстия

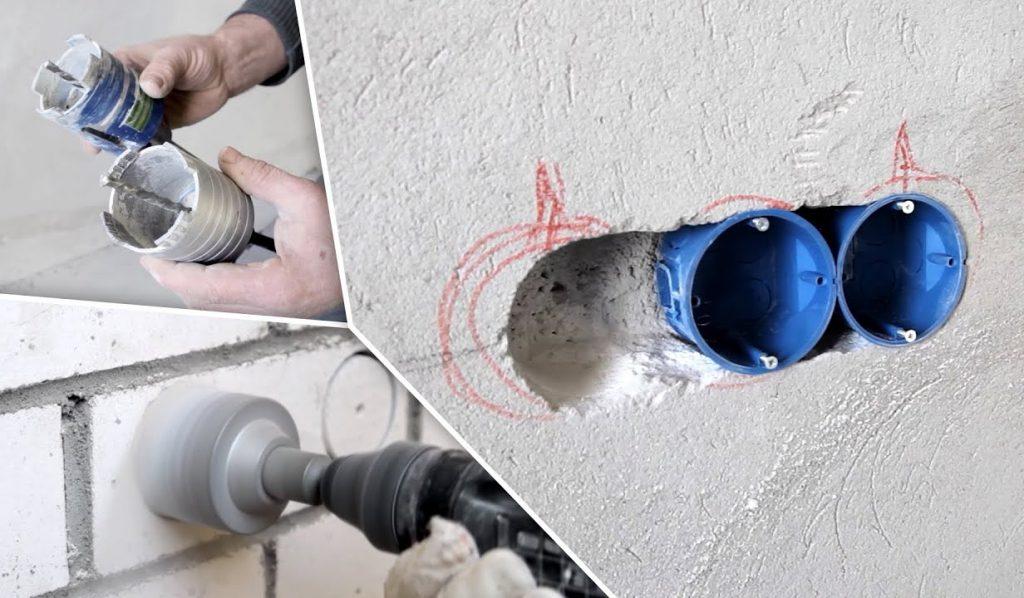

Чтобы установить подрозетник в бетонную стену требуется выполнить отверстие алмазной коронкой, которая устанавливается в патрон перфоратора. Диаметр канала составляет 70-75 мм, глубина отверстия зависит от типа монтажной коробки. С целью снижения затрат на инструмент допускается выполнения отверстия при помощи бура.

Отверстия сверлятся по периметру будущего посадочного гнезда, центральная часть выбивается зубилом. Глубина отверстия должна обеспечивать посадку подрозетника заподлицо с поверхностью стены (с учетом слоя штукатурки).

Установка коробочек

Установка подрозетника в бетон начинается с изготовления лекала, которое позволяет выдержать корректное положение блока монтажных коробок или расположенных рядом элементов. Лекало изготавливается из куска металлического профиля для гипсокартона, длина элемента превышает размеры модуля.

Подрозетники, собранные в блок, прикручиваются к направляющей планке штатными винтами. Затем конструкция размещается в выполненном ранее отверстии для проверки параллельности поверхности торца подрозетников и стены.

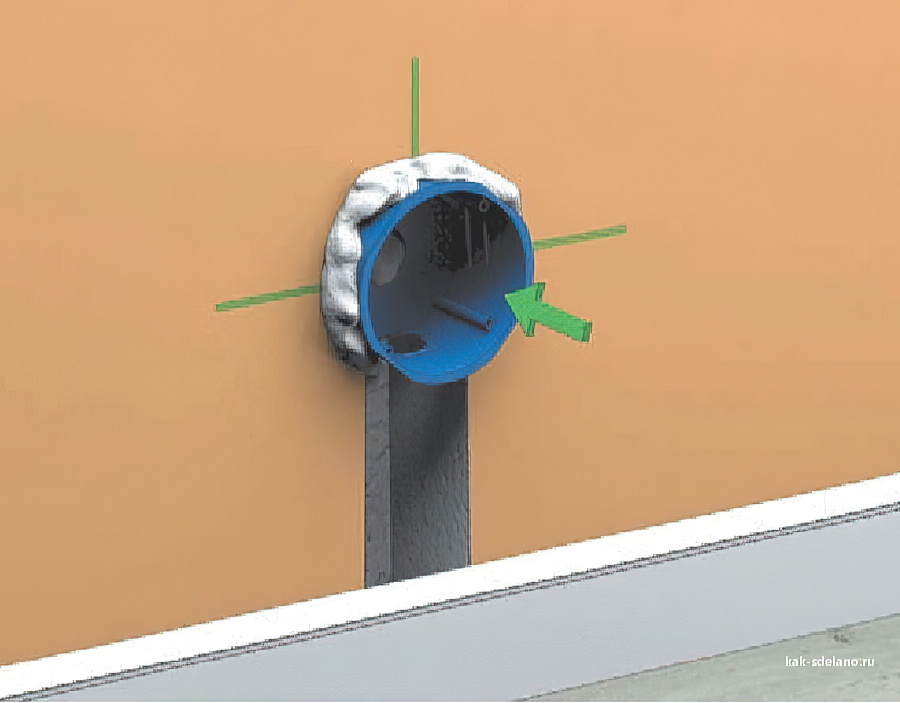

Перед тем как закрепить подрозетник в бетонной стене, необходимо обработать отверстия грунтовкой, удаляющей частицы пыли и улучшающей адгезию строительных материалов. Для фиксации деталей используется гипсовый раствор или аналогичные материалы. В каналы шпателем вводится материал, а затем вставляется лекало с собранным модулем. Излишки смеси выдавливаются в зазор между боковыми стенками подрозетника и стенками канала.

Кабель питания просовывается через технологическое отверстие в коробке и укладывается внутри бухтой. После выставления узла по горизонтали производится заделка щелей фиксирующим материалом.

Раствор втирается в зазоры шпателем до удаления воздушных пустот, после окончательного заполнения производится контрольная проверка положения элементов гидравлическим уровнем. Лекало фиксируется распорными клиньями или винтами, которые вкручиваются в дюбели (предварительно установленные в бетонной поверхности).

Устанавливаем подрозетники

Перед началом установки подрозетников в гипсокартон нужно подготовить инструментарий:

1. Перфоратор, дрель или шуруповерт.

2. Металлическая коронка.

3. Строительный уровень.

4. Канцелярский нож.

5. Плоскогубцы.

6. Карандаш.

7. Отвертка.

Наносим разметку

До того, как устанавливать подрозетник в гипсокартон, следует нанести разметку. Достаточно выбрать центральную точку и крестообразно провести через нее две направляющие.

Вырезаем отверстие

Устанавливаем центровочное сверло коронки с диаметром 68 мм в отмеченную ранее точку и аккуратно вырезаем отверстие. Не нужно давить на ГКЛ, на нем может остаться вмятина, следы изгиба или деформации.

Выводим электрический кабель

Берем отрезок провода, проложенного внутри полой стены, и вытаскиваем наружу через проделанную прорезь. Можно заранее снять часть изоляции с концов кабеля для соединения с механизмом выключателя или розетки.

С помощью канцелярского ножа вырезаем из подрозетника заглушку и пропускаем через нее питающий провод.

Вставляем коробку в отверстие

Вставляем монтажный блок в подготовленную прорезь. Прижимные лапки должны располагаться на строго вертикальной оси. Положение можно проверить с помощью строительного уровня и направляющих.

Окончательный монтаж

Остается взять отвертку или шуруповерт, и закрутить винты. Прижимные лапки с внутренней стороны, а кромка с внешней, зафиксируют подрозетник на листе ГКЛ.

Установка подрозетников для гипсокартона — не сложная задача. С ней может справиться любой владелец загородного дома. Главное — выбрать подходящую монтажную коробку и четко следовать рекомендациям, представленным в статье.

Очень часто в квартирах при перепланировке устанавливают гипсокартонные перегородки. Так вот, сегодня мы рассмотрим как устанавливать в них подрозетники. Какие потребуются инструменты.

Гипсокартонные конструкции заняли достаточно серьезные позиции как в квартирном строительстве, так и в промышленном. Вместо кирпича часто изготавливают перегородки из гипсокартона. Плохо это или хорошо решать каждому для себя. Лично мне они не очень нравятся в жилых помещениях.

Если есть перегородки из гипсокартона, то в них нужно делать электропроводку, в частности устанавливать подрозетники и распределительные коробки. Как выбрать подрозетники для гипсокартона вы можете прочитать в статье о выборе подрозетников. А сейчас приступим к установке подрозетника в гипсокартон.

Инструмент для установки подрозетника в гипсокартон.

Для того, что бы установить подрозетники, нам необходимо приготовить следующие инструменты

• коронка по гипсокартону — без нее нам будет трудно сделать аккуратные отверстия. Можно использовать коронки по дереву и по металлу. И первые и вторые хорошо справляются с поставленной задачей. Диаметр коронки для установки подрозетника нам потребуется на 68 мм.
• линейка — для разметки расстояний между центрами подрозетников.
• уровень — необходим для того, что бы мы могли установить наши подрозетники горизонтально или вертикально. Если нам требуется установить много подрозетников и есть желание начертить один уровень для всех, например, для розеток на высоте 300 мм, устанавливаем лазерный уровень и делаем отметки по всему периметру, в итоге подрозетники будут установлены одинаково.
• карандаш — куда же без него, нам же нужно чем то на стенах рисовать.
• строительный пылесос — работа с ним будет не пыльной, а гипсовая пыль это не самое приятное в нашей жизни, да и работать в чистоте намного приятнее.

Нюансы установки мультибокса на плинтус

Что делать, если в доме уже сделан качественный ремонт, но понадобилась еще одна точка для подключения электрических бытовых приборов?

В этом случае совсем необязательно сдирать новые обои и штробить стену, можно сделать розетку прямо на плинтус.

Мультибоксы соответствуют всем типам стандартных одиночных розеток. В них можно размещать не только электрические, но и телефонные розетки, а также разъемы интернет кабеля

Однако следует учесть, что такой способ можно применять только на пластиковых плинтусах разборного вида с кабель каналом. Прежде чем установить подрозетник, необходимо проложить провод внутри плинтуса.

Для этого снимите крышку с той его части, в которой будет располагаться розетка. Эта операция выполняется от угла или от ближайшей заглушки, просто подденьте крышку отверткой и аккуратно снимите.

Обрежьте плинтус так, чтобы образовался промежуток, ширина которого соответствует размерам пластиковой накладки. Вставьте в него мультибокс, проденьте в отверстие в его корпусе провод, и зафиксируйте подрозетник дюбелями.

Что делать если при сверлении бур или коронка попали в арматуру?

Есть несколько способов удаления арматуры. Один из самых быстрых и безболезненных, — это выбивание арматуры зубилом – насадкой на перфоратор. При попадании коронки на арматуру (косвенным признаком попадания в арматуру, являются искры или явное замедление процесса высверливания), лучше эту арматуру удалить, иначе испортите коронку.

Второй менее удобный способ, использовать старую коронку

Не важно, каким способом вы это делаете, алмазной или буровой коронкой, в обоих случаях мы просто высверливаем арматуру. Металл арматуры очень мягкий и легко подается «проламыванию» перфоратором. И третий, грязный способ, просто высверлить арматуру болгаркой с алмазным диском по камню

И третий, грязный способ, просто высверлить арматуру болгаркой с алмазным диском по камню.

Виды и характеристики подрозетников

Современные розетки и по виду, и по способу монтажа значительно отличаются от тех, которые ставились в домах советской эпохи.

Если раньше они просто вмуровывались в стену без возможности замены, то сегодня и установить их, и при необходимости поменять розетку, не представляет особой сложности.

И все это благодаря подрозетнику, который, по сути, является коробкой, надежно удерживающей в своих недрах розетку и одновременно обеспечивающей ее пожарную безопасность.

Подрозетники бывают разной формы и размеров, отличаются материалами изготовления и способом установки, поэтому прежде чем купить, необходимо разобраться с их видами.

Выбираем подрозетник по материалу стен

Основным критерием выбора является материал стен, в которые будет производиться монтаж подрозетников.

По этому признаку существует следующая классификация коробок:

• конструкции, предназначенные для установки в стены, выполненные из твердых материалов: бетона, железобетона, газобетона, кирпича;
• стаканы для стен из композитных материалов: гипсокартона, плит из пластика, ДСП, фанеры и других.

В первом случае подрозетник представляет собой круглый стакан, на котором отсутствуют какие-либо дополнительные элементы. Он фиксируется в стене при помощи строительного раствора.

В его стенках или днище имеются монтажные отверстия для подвода электропроводки. При установке подрозетника, достаточно удалить перемычки и выдавить заглушку.

Для монтажа нескольких, расположенных рядом розеток, можно воспользоваться стаканами, сбоку которых находится крепежный механизм. Подрозетники присоединяются друг к другу с помощью специальных пазов и объединяются в блоки.

В коробках для гипсокартона имеются специальные прижимные пластиковые или металлические лапки, предназначенных для закрепления элементов в полых стенах. Зажимы крепятся на винтах, которые вращаясь, регулируют их положение.

Какой формы выпускаются изделия?

Наибольшее распространение приобрели подрозетники круглой формы. Для них очень просто сделать отверстие в стене при помощи разнообразных приспособлений.

Круглые стаканы можно использовать как для монтажа одиночной розетки или выключателя, так и объединять их в группы, присоединяя друг к другу посредством стыковочных узлов.

Квадратные коробки хоть используются не так часто, но имеют определенные преимущества. Их объем гораздо больше, благодаря чему в них можно спрятать много проводов.

Зачастую их применяют для монтажа элементов системы «умный дом». Есть одиночные и групповые подрозетники квадратной формы, рассчитанные на установку до пяти розеток.

В продаже встречаются и овальные коробки, которые, так же как и квадратные, имеют большое внутреннее пространство. Они удобны тем, что в них можно сразу подключить двойную розетку. Все описанные выше изделия монтируются в стены и используются для проведения скрытой проводки.

Существует еще один вид монтажных коробок, которые стоят несколько особняком – пластиковые накладки или по-другому мультибоксы, предназначенные для открытой установки на плинтус. Они рассчитаны для одной или нескольких розеток и обычно имеют квадратную форму.

Наружные подрозетники имеют две модификации – конструкции с установкой до середины плинтуса или до пола. Поскольку мультибоксы монтируются сверху плинтуса, их отличительной особенностью является эстетическая привлекательность и оригинальный дизайн.

Размер установочных коробок

Важным параметром подрозетников являются их размеры, которые подбираются исходя из конкретных условий установки. Вилка размеров по диаметру составляет 60-70 мм, по глубине – 25-80 мм.

Стандартные конструкции имеют внешние габариты 45 х 68 мм, при этом нужно учитывать, что внутренняя глубина в этом случае будет 40, а диаметр 65 мм.

Стаканы увеличенных размеров, глубина которых составляет порядка 80 мм, целесообразно применять тогда, когда в электропроводке отсутствует распределительная коробка, а ее функции выполняет сам подрозетник. Что касается квадратных изделий, то, как правило, они имеют размер 70х70 или 60х60 мм.

Материал изготовления монтажных коробок

Самыми популярными являются подрозетники, изготовленные из негорючего пластика. Их можно устанавливать в бетонные стены и конструкции из композитных материалов.

Существуют также металлические коробки, которые в прежние времена применялись повсеместно, но сегодня их практически вытеснили пластиковые изделия.

Подрозетники из металла устанавливаются, как правило, при монтаже электрической проводки в деревянных домах. Они изготавливаются из оцинкованного или цветного металла и не поддаются сварке, поэтому соединение с металлической трубой производится методом пайки.

Как ровно установить несколько подрозетников

Когда нам нужно вмазать 1-2 подрозетника, то приходить к каким-либо ухищрениям нет нужды. Достаточно забить подготовленные углубления в стене замазкой и вдавить коробки на нужную глубину, выровняв крепёжные отверстия по уровню. Когда же число подрозетников превышает 2 шт., то следует повнимательнее отнестись к процессу — коробки нужно выставить в чёткую горизонтальную или вертикальную линию. Если при 1-2 шт. отклонения не критичны, то при 3-5 подрозетниках отклонения могут привести к кривой установки чистовых комплектов.

Также следует отметить, что при большом количестве подрозетников играет роль расстояние между винтами смежных коробок: если межосевые расстояния будут отклоняться от 71 мм., трудности при установке розеток гарантированы.

Поэтому я предлагаю использовать самодельный шаблон для вмазывания. Изготовление его не займёт много времени, зато появится уверенность в ровной установке, не будет опасений, что коробки оплывут до схватывания раствора.

Шаблон делается из куска напрявляющего потолочного профиля ПН27х28. На профиле размечаются отверстия для крепёжных винтов подрозетников — 60 мм. между винтами одной коробки и 71 мм. межосевое расстояние. Всё достаточно просто. В профиле сверлятся отверстия 3-4 мм., по краям два более крупных отверстия 5-7 мм. — шаблон готов!

Теперь для вмазывания на шаблон прикручиваются подрозетники, в стене сверлится два отверстия для крепления шаблона. Подготовленные отверстия забиваются замазкой (ротбанд, плиточный клей или иные смеси, которые есть под рукой) и вся собранная конструкция вдавливается. После шаблон крепиться к стене в отверстия по краям.

Способ хорош тем, что встречаются подрозетники без возможности стыковать их — это не важно. Единственный недостаток — во время вмазывания нужно проследить, чтобы нижние или верхние кромки коробок не выпирали из плоскости стены

Когда замазка схватится, шаблон выкручивается, подрозетники чистятся. Из-за профиля могут остаться небольшие пустоты — их замазываем. Кстати, если имеется надобность чтобы подрозетники сообщались между собой проводами — отверстия в пластике удобнее сделать до установки.

Этим шаблоном можно вмазывать коробки перед оштукатуриванием. Под профиль подкладываются какие-либо прокладки для фиксации шаблона в плоскость с маяками. Для того, чтобы исключить зацепы правила во время штукатурки, шаблон-лекало нужно заглубить относительно маяков на 1-2 миллиметра. Ничего страшного нет в том, если коробки будут немного глубже финишной отделки — максимум придётся подобрать винты подлиннее.

http://sovet-ingenera.com/elektrika/rozetk-vykl/ustanovka-podrozetnikov.htmlhttp://2shemi.ru/podrozetniki-vybor-i-ustanovka-koroba-dlya-rozetki-v-stene/http://mastergrad.com/forums/t41326-kak-vyglyadit-trafaret-dlya-ustanovki-podrozetnikov/http://electricvdome.ru/rozetki-i-vukluchateli/shablon-dlya-ustanovki-podrozetnikov.html

Все, что нужно знать о подрозетниках для гипсокартона

Три коробки объединены в один блок без ущерба для прочности монтажа

Монтаж подрозетников в гипсокартон — самый важный этап в установке различного электрооборудования, такого как розетки, выключатели, регуляторы и т.п. От качества монтажа подрозетника зависит прочность крепления перечисленного оборудования на поверхности стен.

Следовательно, от того, насколько хорошо выполнена установка подрозетников в гипсокартон, зависит стабильность и безопасность работы электрической сети в доме или квартире.

Монтажные коробки от разных производителей могут различаться цветом и формой, при том что размеры используются стандартные

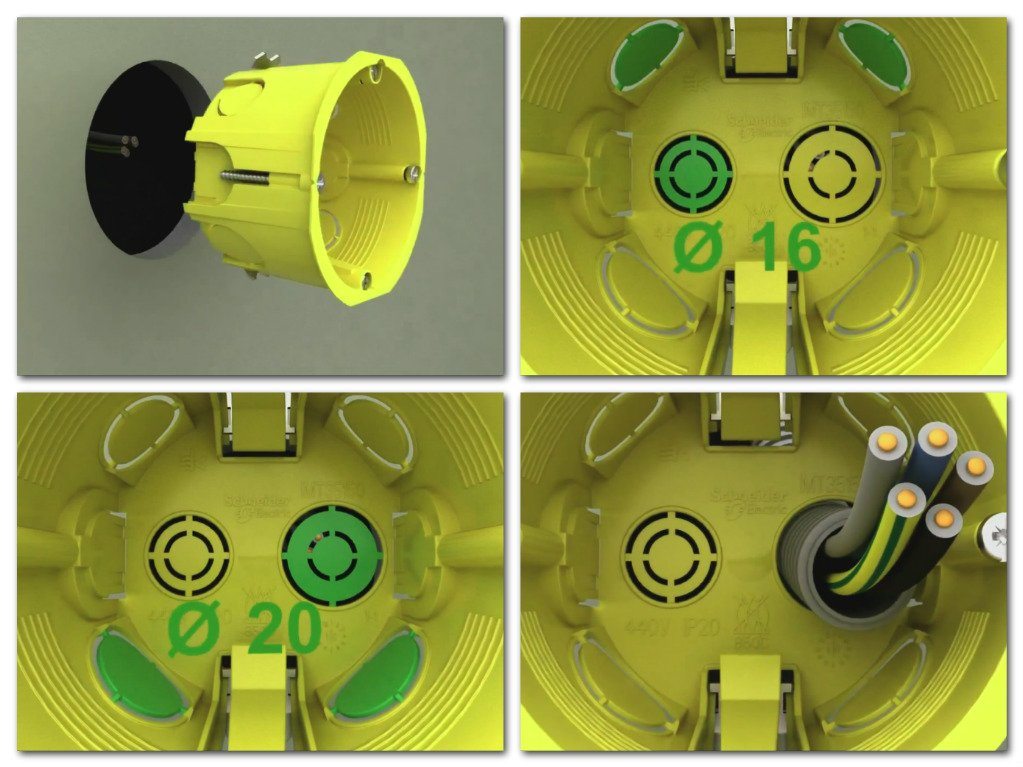

Подрозетник, или как его еще называют, стакан или монтажная коробка под розетку для гипсокартона — закрытый с одной стороны полый цилиндр со стандартными типоразмерами. Ближе ко дну монтажной коробки и на самом дне предусмотрено 4-6 вводных отверстий, через которые внутрь заводятся кабели.

Большое количество вводных отверстий необходимо для последовательного подключения нескольких приборов в одну цепь или для того, чтобы провода было удобнее подвести с той или иной стороны.

Для производства монтажных коробок применяются следующие материалы:

• Полиамид – температура плавления свыше +960 °С (не горит);
• Полипропилен – плавится при +650 °С (не горит);
• Поливинилхлорид – плавится при + 220 °С (плохо горит);
• Полистирол (АБС) – плавится при +180 °С (горит с выделением токсичных газов).

Конструкция и типоразмеры

Иллюстрации	Стандартные размеры
	Установочный диаметр. Установочным диаметром называется размер окружности, вырезанной в плите под установку монтажной коробки.

Монтаж одинарного подрозетника

Иллюстрации	Пошаговая инструкция

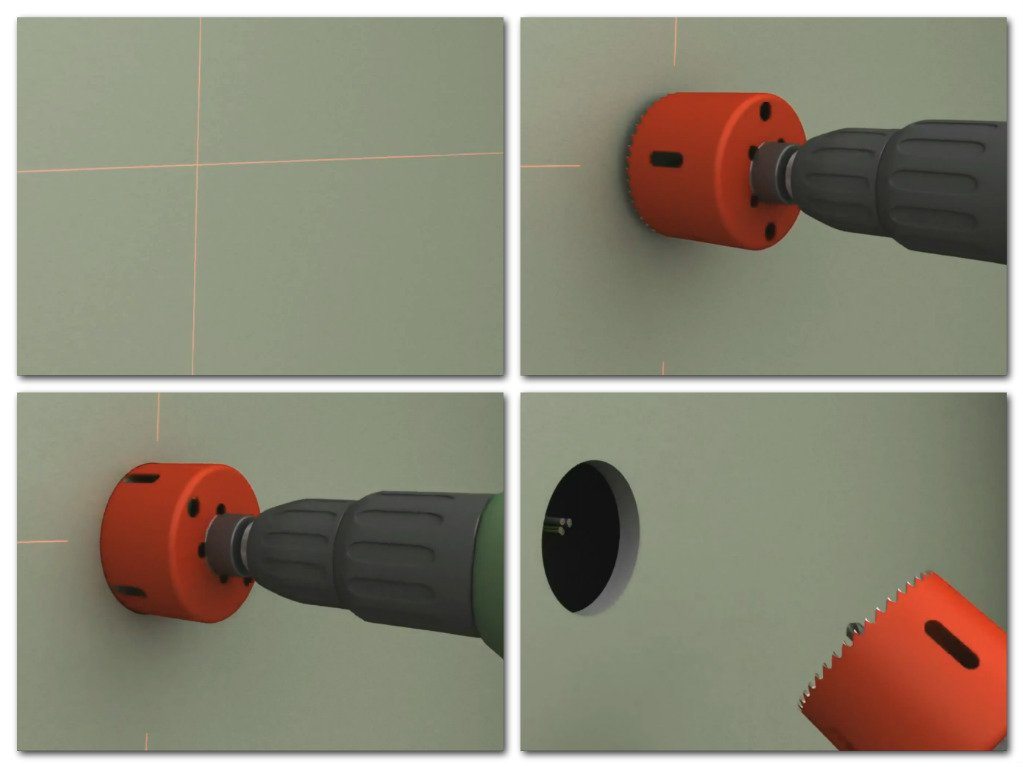

	Сверлим отверстие. Размечаем центр отверстия. Ровно к центру отверстия прикладываем сверло. Посадочное гнездо сверлим чашкой подходящего размера.

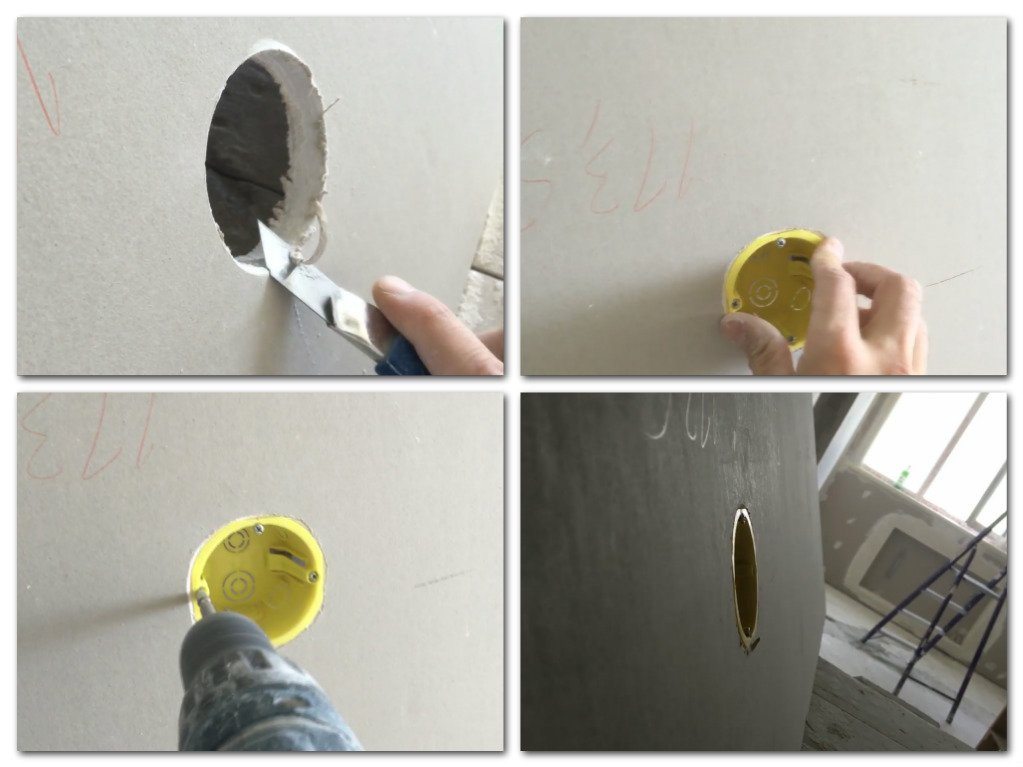

	Вставляем коробку в отверстие. Тут ничего сложного нет, кроме того, что нужно освободить отверстия под кабель.

Монтаж сдвоенного подрозетника

Иллюстрации	Пошаговая инструкция

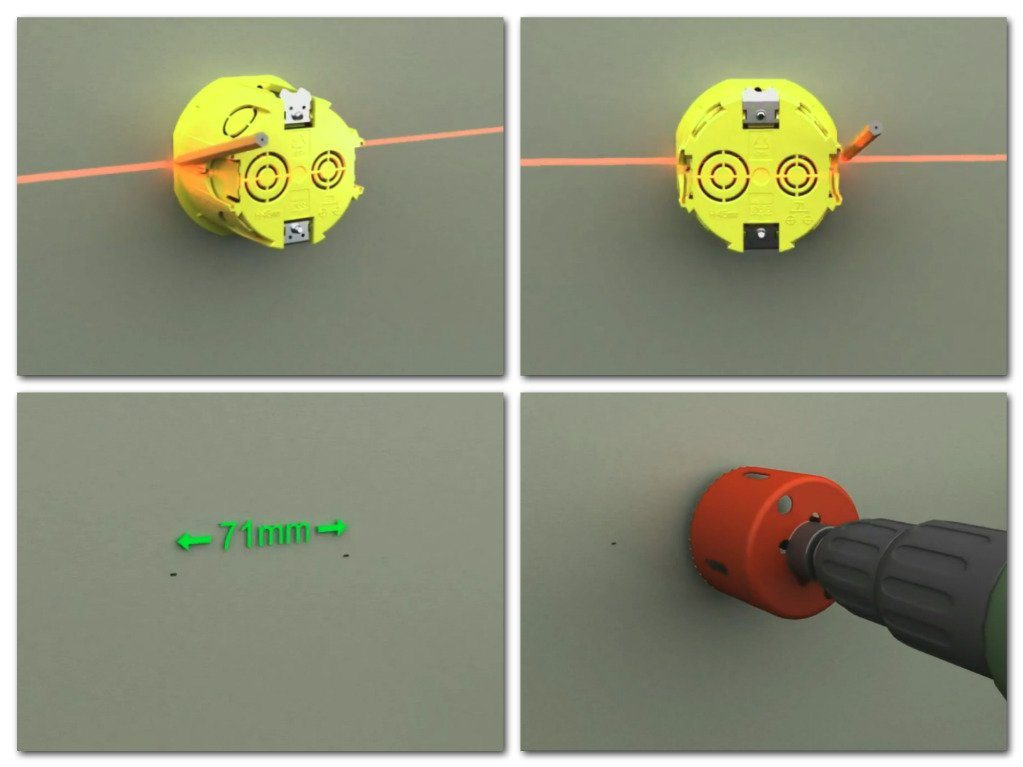

	Разметка под установку сдвоенных розеток. Расчерчиваем горизонт. К линии прикладываем стакан, так чтобы крепежные отверстия встали на линию. Размечаем отверстия и, таким образом, получаем центры стоящих рядом розеток.

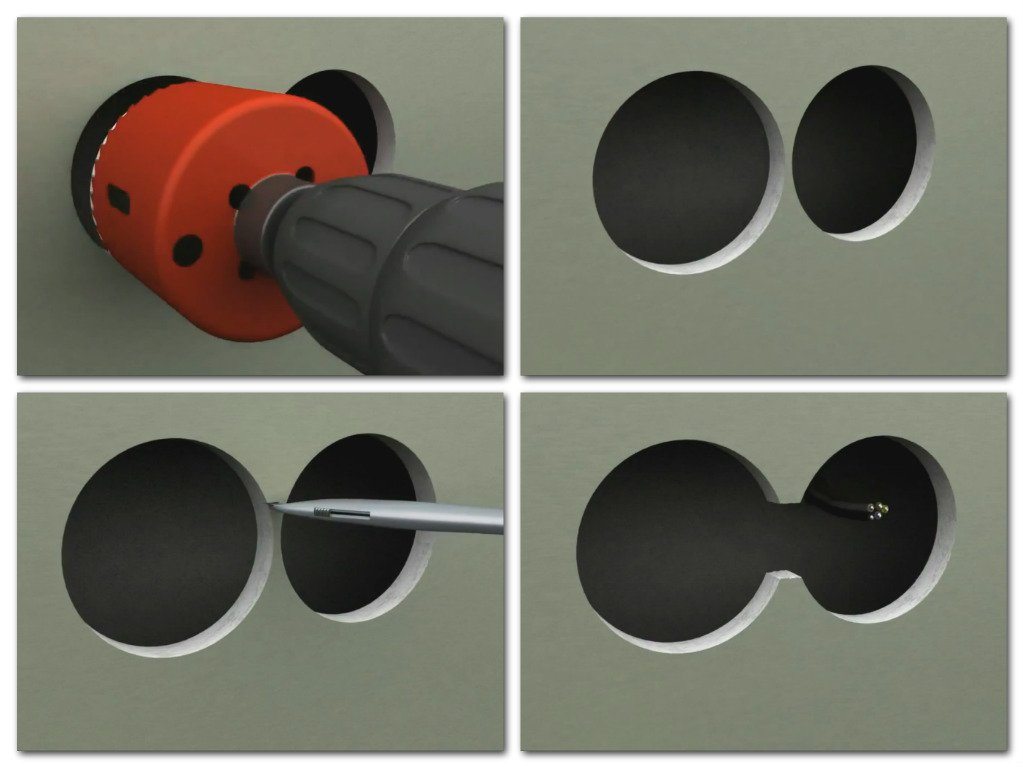

	Сверлим отверстия. По намеченным центрам высверливаем два отверстия. Перемычка между высверленными отверстиями вырезается, как показано на фото.

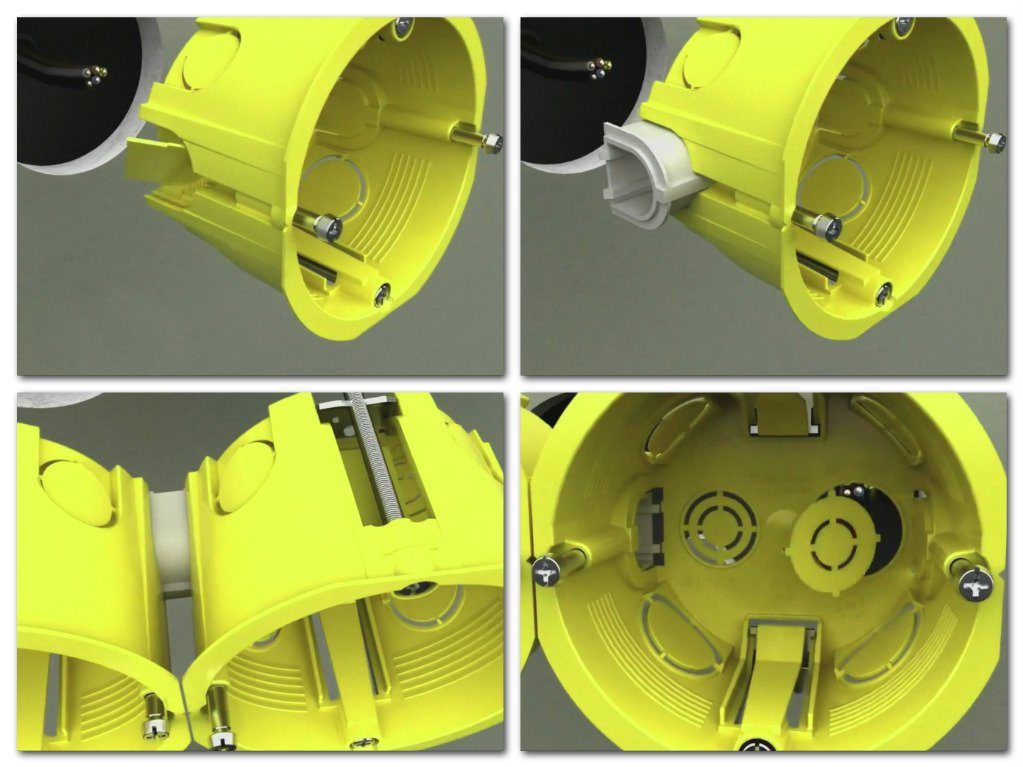

	Соединяем коробки в один блок. В боковой части каждого стакана находим заглушки, выполненные по форме соединителя.

Заглушки выламываем, так как через соединитель будет протягиваться кабель.

Как установить стакан заподлицо с поверхностью стены

Иллюстрации	Описание действий
	Результат обычного монтажа. Если приложить шпатель вплотную к стакану, видно зазор — это значит, что каёмка на 2 мм выступает над гипсокартоном. Розетка этот зазор не скроет!
	Нарезка фаски. Острым ножом по контуру отверстия срезается фаска на 2-3 мм вглубь. В результате вся каемка устанавливается заподлицо с поверхностью.

Монтаж розеток в стаканы

Иллюстрации	Описание действий

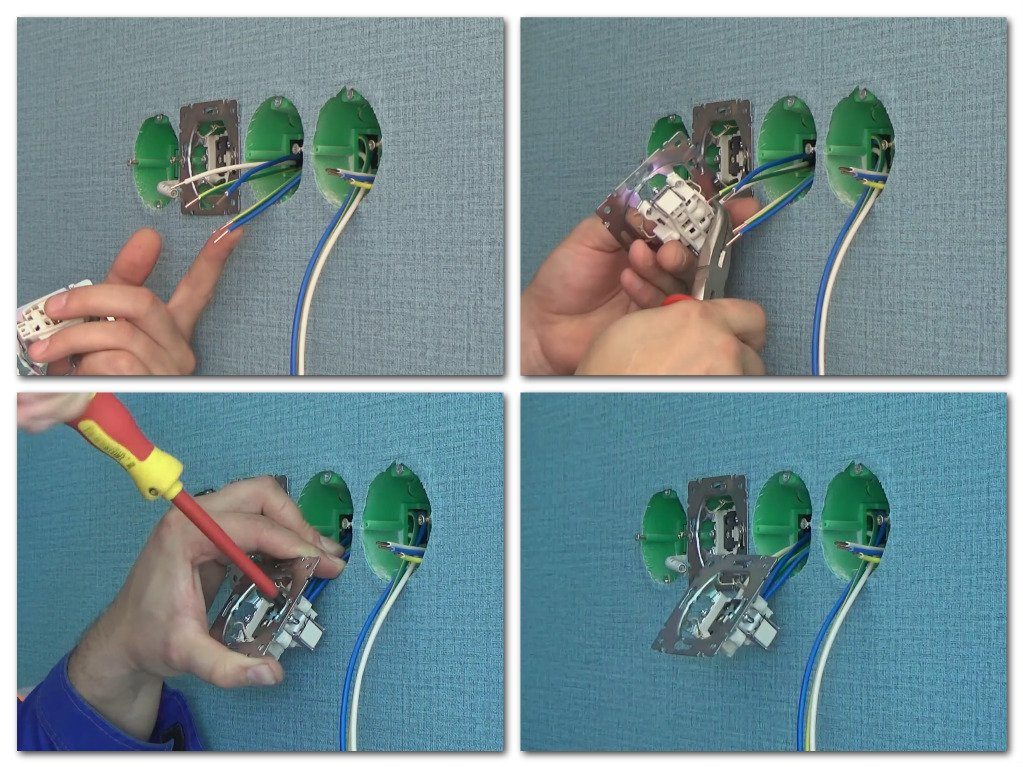

	Присоединение розеток. Выводим из стакана провода длиной не более 10 см. Зачищаем изоляцию на 1 см. Провода вставляем в соответствующие клеммы и затягиваем винтами.

Частые ошибки

монтаж подрозетников рекомендуется делать после штукатурки стен

В противном случае, у вас может не получиться выставить розетку заподлицо. А еще за счет пары лишних сантиметров штукатурки, вам запросто может хватить глубины, и вы так и не дойдете до арматуры.

Однако, не всегда получается соблюсти такую последовательность ремонтных работ. Например, если у вас будет уложена штукатурная сетка, в качестве армирования по некоторым основаниям (типа газоблоков), то нарезка штроб вдоль нее, сводит на нет смысл всего армирования.

Поэтому если другой возможности у вас нет, то придется придерживаться определенной технологии установки подрозетников до штукатурки. Вот хороший, качественный пример такой работы:

установка розеток в бетонную стену без подрозетника

Как уже говорилось выше, это противоречит правилам. И если поначалу все и будет работать исправно, то в дальнейшем ждите проблем (стены начнут бить током, или будет срабатывать УЗО).

обязательно проверяйте горизонтальность установки строительным уровнем

Место крепления шурупов по бокам, должно быть строго параллельно полу. Иначе при монтаже розетки, вы не сможете закрепить ее ровно.

В первую очередь это касается целых блоков, объединяющих в своей конструкции по 2-3-4 подрозетника. Если у вас отверстия большие и вырезаны болгаркой или штроборезом, в них всегда проблематично идеально поймать горизонт.

Раствор будет плыть, а коробка уходить на 1-2мм со своего посадочного места. Можно конечно прикупить специальный шаблон для установки большого блока.

Но проще воспользоваться данным не хитрым приспособлением.

Ничего вам уже не будет мешать, ни жесткий провод, ни его количество, ни отсутствие опыта, ни диаметр посадочного отверстия.

использование монтажной пены вместо раствора

Большинство разновидностей монтажной пены не удовлетворяет нормам противопожарной безопасности (должна быть пена класса В1). Не говоря уже о ремонтопригодности такого варианта.

Кроме того, пена не придает стенкам коробки необходимой жесткости и насколько прочно в ней будет сидеть розетка остается большим вопросом. Поэтому никогда не ленитесь разводить раствор и применять алебастр, гипс или другие смеси.

неправильная укладка кабеля

При укладке кабеля контролируйте его положение. Он не должен проходить через те места, где в будущем будут распираться крепежные усики розетки.

Часто именно этими усиками и прокалывают изоляцию проводов, после чего напряжение оказывается на корпусе!

выскакивание подрозетника из стены

Если уже смонтированная в стену коробочка выскочили из стены, а снаружи поклеены обои и нет возможности и желания марать все раствором, то воспользуйтесь саморезом. В основание подрозетника закручиваете дюбель и притягиваете его к задней стенке.

Однако все равно такой вариант считается временным. При тугом выдергивании вилки из розетки, всю конструкцию опять может вырвать с корнями.

арматура в несущей стене

Резать арматуру в несущей стене, если она попала на место установки будущей розетки запрещено. Однако вы просто физически не сможете избежать этого, при монтаже блока подрозетников, состоящего из нескольких штук.

Если речь идет о единичной розетке, то здесь можно и нужно отступать пару сантиметров и выбирать новое место, либо расширять существующее.

сверление алмазной коронкой на полную глубину со вставленным сверлом

Сверло после прохождения направляющих 5-10мм необходимо вытаскивать. Без удара, оно у вас практически не будет работать, а только мешать.

Установка коробок под розетки в ванной.

Добрый день. Электрик установил коробки под розетки в ванной и фартуке на кухне вровень со штукатуркой без необходимого выравнивания штукатурки, без учета клея и плитки, закрепив их в отверстиях гипсовой смесью. Я выразила сомнение , что розетки установятся утопленными в плитку, электрик заверил, что розетки будут крепиться на плитку к коробке посредством длинных шурупов( если не ошибаюсь). Правильно ли таким образом крепить коробки под кафель? Не будет ли такое крепление непрочным? Заранее спасибо за ответ. Анна.

Мастеров онлайн: 524 Заказов в неделю: 1 543 Предложений в сутки: 872

Добрый день, Анна! Ваш электрик прав. Он установил подрозетники вровень со стеной без учета дальнейшей укладки плитки. Это даже лучше, так как гипсовый раствор целиком обволок подрозетники находящиеся по всей глубине в стене. А крепление приборов (розеток и выключателей) можно производить более длинными шурупами. Сейчас больше внимания нужно уделить на работу плиточника. Дело в том, что ленивые или не имеющие инструмента плиточники отверстия для приборов делают квадратными. А нужно круглые. Только в этом случае приборы плотно прилегают к стене и не проваливаются в «дыры». А далее ваш электрик установит по уровню красивые розетки и выключатели. Желаю удачи.

Вообще-то так неправильно, но и не ужасно. Могут возникнуть проблемы при установке розеток. Электрик должен был согласовать эту работу с плиточником. Я бы конечно вырезал подрозетники и объяснил плиточнику где сделать отверстия.

Не всегда удаётся объяснить что-либо плиточнику. Станислав прав.

Можно так как написал Станислав.Если плиточника нет под рукой, то можно так делать.А можно и по другому.Электрик высверлил дыры под группу подрозетников.Плиточник не поленился и сделал круглые отверстия( не прямоугольники!).Далее электрик вставил в эти отверстия группу подрозетников на ротбанд и после высыхания установил финишные розетки.А если электрик и плиточник- одно лицо, то он за все отвечает.

Анна, ничего страшного в этом нет, даже если корбки утопятся на 3 см. Дальше все зависит от плиточника. Перед укладкой плитки обязательно дайте мастеру розетки, которые будут уста навливаться, чтобы он смог точно вырезать отверстия, и рамки облицовки прикрыли их. Какие будут отверстия совершенно безразлично. По поводу круглых отверстий пишут те, кто круглее ведра ничего не видел. Я уже 20 лет работаю с квадратными коробками фирмы Симон, они гораздо практичней круглых, единственный недостаток-не продаются на рынке и в Мерлене.

Не большое дополнение. Также не страшно если плиточник сам передвинет коробки ( попали близко к краю плитки, плохо смотрятся и т.п.).

это нормальная практика не переживайте! у розеток есть дополнительные усы для более плотного крепления

Когда устанавливать подрозетники?

Здесь нет никаких правил — ставьте, когда посчитаете нужным. Это можно сделать во время разметки трассы под проводку или после окончания прокладки всех проводов и кабелей (групповых линий). Единственная рекомендация по установке относится к стенам без штукатурки — выставлять подрозетники следует после того, как будут оштукатурены стены (до оклейки обоев). То же самое относится к установке распаечных коробок. Некоторые монтажники не ждут отделки стен и устанавливают подрозетники и коробки сразу на определенную глубину, предварительно выяснив у отделочников толщину будущего слоя штукатурки.

Скажу прямо — это сомнительный способ сэкономить время. Никогда не надейтесь на штукатуров, уверяющих вас, что слой штукатурки будет строго определенной толщины. Такие заключения может давать либо серьезный профи (сколько таких?), либо самоуверенный и желающий отделаться от ваших расспросов «специалист». На разных стенах обязательно будет разная толщина слоя, и даже на одной стене толщина штукатурки может колебаться — вверху она одна, внизу другая. Подрозетники, как и распаечные коробки, должны быть установлены заподлицо со стеной (не выпирать) или быть немного утопленными (1,5-2 мм).

Встраивание подрозетника в бетон

Лучшим способом для закрепление подрозетников, является встраивание их в лунку, с помощью алебсатра — строительного гипса. Небольшой лайфхак, — чтобы гипс не застывал слишком быстро, необходимо смешать его с штукатукой (например ротбандом). Тогда появятся лишние несколько минут, чтобы раствор не застыл, пока вы устанавливаете подрозетник.

В начале, с помощью пылесоса удаляем всю пыль из отверстия, смачиваем лунку водой. И только после этого, маленьким шпателем наносим раствор, размазывая его по внутренним стенкам лунки. Раствор должен быть достаточно густым, чтобы не вытекать из лунок

Важно понимать, что площадь соприкосновения раствора с подрозетником, должна быть максимальной! Раствор будет обволакивать подрозетник со всех сторон, и хорошо схватываться с основанием стены, только тогда можно сказать, что подрозетник установлен качественно!

Большим шпателем, убираем излишки раствора, одновременно выравнивая поверхность стены. Перед этой процедурой необходимо вытащить все саморезы из подрозетника.

Закладка кабеля в подрозетникЛучше всего закладывать кабель уже в установленный подрозетник, окошки для кабеля легко выбиваются отверткой, а каналы для протаскивания кабеля между подрозетниками, лучше сделать заранее. Когда раствор подстынет, можно спокойно вставлять кабель в заранее проделанные отверстия или углубления.

На каком этапе ремонта (отделки) лучше закладывать подрозетник?Это один из самых насущных вопросов, о которых не все задумаются в начале, но понимают как это важно в конце. В идеальном случае нужно соблюдать ПРАВИЛО №1, но так получается не всегда. Поэтому заранее необходимо знать, на сколько будет выступать слой штукатурки или другого слоя (гипсокартон, плитка и т.д), прежде чем монтировать подрозетник

В крайнем случае, можно нарушить это правило, и установить подрозетник заподлицо с голой бетонной стеной. Но в этом случае при отшукатуривании стен, подрозетники окажутся утопленными в стену, на глубину слоя штукатурки.  Качественно установить розетки в такой подрозетник будет не легко, но наши электрики знают  как это сделать правильно

Поэтому заранее необходимо знать, на сколько будет выступать слой штукатурки или другого слоя (гипсокартон, плитка и т.д), прежде чем монтировать подрозетник. В крайнем случае, можно нарушить это правило, и установить подрозетник заподлицо с голой бетонной стеной. Но в этом случае при отшукатуривании стен, подрозетники окажутся утопленными в стену, на глубину слоя штукатурки.  Качественно установить розетки в такой подрозетник будет не легко, но наши электрики знают  как это сделать правильно.

Способы подключения

Комбинированный способ подключения розеток

Подключать точки питания к электрокабелю можно двумя способами:

• Шлейфовый. Подразумевает запитывание каждой розетки от одной линии. Плюс такого способа – минимальная трудоемкость процесса. Минус — выход из строя всех точек электропитания при условии малейшего повреждения кабеля хотя бы в одной из них. Максимальная нагрузка для соединенного шлейфовым методом блока составляет 16 А.
• Комбинированный. Более новый способ подключения нескольких розеток одновременно. Подразумевает прокладку сразу двух кабелей от распределительной коробки. Первый по типу шлейфа питает три из четырех розеток. Второй предназначается 4 точке питания и может обслуживать более мощное оборудование (кухонную плиту). Основной плюс такого соединения в том, что остальные розетки блока застрахованы от выхода из строя при проблемах с «сильной» техникой и точках питания под неё. Из минусов мастера выделяют трудоемкость процесса и удвоенный расход электрокабеля.

Оба вида подключения можно прокладывать закрытым (в штробах) и открытым (в РЕ каналах) способом. Последний вариант дополнительно защищают от механического воздействия кабель-каналами или плинтусом с внутренними пазами.
