Гаражные подъемные ворота своими руками: инструкция, чертежи, видео

В чем заключаются преимущества подъемно-секционных ворот

Условия и причины, по которым автолюбители делают выбор в пользу секционных подъемных конструкций, довольно очевидные:

Внешний вид у обновленной конструкции намного приятнее и симпатичнее.
Вместо двух тяжелых створок распашного типа применяется лишь одно наборное полотно из секций, и хотя конструкция кажется довольно сложной, в реальности собрать ворота с секциями вполне реально за пару-тройку дней.
Обычно гаражные ворота секционной разновидности устанавливают с прицелом на будущую автоматизацию процесса для открытия и закрывания дверей. В этом плане подъемно секционные даже не имеют конкурентов, и устанавливать управляющую аппаратуру и привод куда проще, нежели на створки распашного типа.

Именно возможность открыть гараж лишь одним нажатием кнопки на пульте дистанционного управления, и причем не потребуется выходить из салона машины, больше всего радует автолюбителей. Довольно часто гаражные створки требуется открыть под проливным дождем, отметать снеговые сугробы от распашных дверей, перед тем, как получится попасть в гаражное помещение. Родственные по устройству поворотные и подъемные ворота гаража в условиях заносов снегом довольно часто приходится откапывать, причем меньше, чем распашные, но придется немало постараться, перед тем как появится возможность освобождать нижнюю кромку полотна двери. У секционных конструкций таких проблем почти нет. Даже если гараж будет отключен от электрической энергии или занесен снегом, гаражные секционные двери можно относительно легко поднимать посредством ручного привода.

Выбор материала

Необходимо приобрести элементы ворот в гараж согласно спецификации. Для секций часто выбирают металлические или сэндвич панели, реже – рейки из дерева.

Снизу секционное полотно должно закрываться профилем. По бокам он закрыт накладками, которые придают жесткость и защищают торец ворот от влияния внешнего мира. В виде направляющего профиля применяют швеллеры из металла, а в виде угловых вертикальных профилей берут уголки.

Кронштейны также изготовляются из металлопрофиля. Чтобы сделать подъемный механизм, необходимо приобрести следующие детали: вал, трос, пружину и пружинные наконечники, барабан, подвес, соединительную муфту.

Важная информация

При изготовлении ворот из труб нужно учесть множество нюансов, чтобы работа получилась качественной и долговечной. Необходимо правильно выбрать материалы, выполнить расчеты, а также проверить наличие необходимых инструментов. С них, пожалуй, и начнем.

Какие инструменты и материалы нужно подготовить?

Чтобы выполнить работу, мы использовали следующие инструменты и материалы:

Сварочный инвертор
Электроды диаметром 3 мм
Сварочный генератор, поскольку на участке не было электричества
Болгарка + шлифовальный и отрезной круг
Рулетка
Угольник
Уровень
Профильные трубы
Петли
Теплоизоляционный материал (в нашем случае пенопласт)
Облицовочный материал (в нашем случае металлические листы)
Краска и грунтовка + валик
Монтажная пена

Выбираем материалы

Самое главное, что нужно сделать — правильно выбрать материалы. Ведь именно от них во многом зависит прочность и долговечность всей конструкции.

Вы можете сварить гаражные ворота из уголков или профильных труб. Второй вариант более надежный и долговечный, по нашему опыту. Именно поэтому сейчас мы не будем рассказывать, как сварить ворота на гараж из уголков. Это тема для отдельной статьи.

Профильная труба может быть квадратной, овальной или прямоугольной. Лучше использовать квадратную. Из квадратной трубы получаются надежные и красивые ворота, и с таким профилем легче работать. Конечно, можно сварить ворота на гараж из круглой трубы, но такая работа сложнее и дороже.

С профилем разобрались. Теперь нужно выбрать материал, из которого изготовлена наша профтруба. Если бюджет совсем ограничен, то можно купить трубы из углеродистой стали, они стоят дешевле. Самый лучший вариант — трубы из нержавейки, но придется потратиться. Оптимальный выбор — трубы из низколегированной стали.

Далее нужно определиться с толщиной стенки трубы. Производители предлагают изделия с толщиной от 1 до 20 мм. В нашем случае 2 мм будет достаточно. Брать трубы с большей толщиной стенки нецелесообразно при сборке гаражных ворот.

Что касается размеров, то подготовьте трубы 40х20 мм. Это универсальный размер, его легко найти в продаже, стоит относительно недорого, отлично выдерживает нагрузки.

В качестве облицовки мы используем металлические листы толщиной 2 мм. Также можно использовать профнастил или дерево.

Дополнительно створки можно утеплить с помощью пенопласта. Если вы зимой подолгу проводите время в гараже, то утепление существенно снизит затраты на отопление. Пенопласт стоит дешево и отлично подходит для этих целей.

После сборки и монтажа ворота можно покрасить, чтобы защитить от преждевременной коррозии. Выбирайте краску для наружных работ.

Что нужно учесть?

Чтобы ворота соответствовали всем требованиям, продумайте каждую мелочь. Для начала выберите тип конструкции. От нее будет зависеть расход материала и сложность проведения работ. Ниже вы можете видеть наиболее распространенные варианты каркаса ворот.

Далее определитесь, будет ли конструкция усложняться какими-либо дополнительными элементами. Например, калиткой, вписанной в одну из створок ворот. Это тоже влияет на расход материала и сложность сварки. В нашем случае калитки не будет.

Определитесь с тем, из какого материала будете делать облицовку. На наш взгляд самый оптимальный вариант — металлические листы толщиной в пару миллиметров. Позаботьтесь о выборе краски и ее цвете.

Сделайте подробный чертеж, не собирайте створки на глаз. Иначе рискуете получить покосившиеся кривые ворота. Исходя из сделанного чертежа рассчитайте количество материалов и приобретите их с небольшим запасом. Так вы будете уверены, что в ходе работ вам точно хватит всех комплектующих.

Виды гаражных ворот

Как правило, загородные коттеджи состоят не только из самого дома, но и из подсобных помещений, к примеру, гаража. Принцип его сооружения за последние годы существенно поменялся. В прошлом основной функцией такого помещения была защита от дождя и снега, поэтому представляло оно простую коробку. Но на сегодняшний день гараж является полноценным сооружением из кирпича, крыши и ворот. Он эффективно защищает автомобиль не только от погодных условий, но и от воров.

Установите секционные ворота в своем гараже

Существует несколько видов гаражных ворот:

откатные;
секционные;
роллетные;
подъемно-поворотные;
другие разновидности.

Каждый вариант имеет свои преимущества и недостатки. Но любой из них популярный среди владельцев загородных коттеджей. Такие конструкции имеют эстетическую привлекательность. Одни из них можно сделать полностью своими руками, а другие возможно вмонтировать только в готовом виде.

Но если есть определённый опыт работ, то самостоятельное создание не будет таким сложным. Конструкция состоит из сэндвич-панелей, которые соединяются петлями и открываются с помощью тросов. Тросы крепятся на ролики и барабаны. Такая конструкция движет полотно вверх и вниз по направляющим.

Сэндвич-панели изготавливаются в заводских условиях и состоят из оцинкованных листов, между которыми есть уплотнительная пена. В качестве уплотнителя может выступать полиуретан или полиэстер.

В данном видео рассмотрим как сделать секционные ворота своими руками:

https://youtube.com/watch?v=byHayW3yddY

Создание проекта

Изначально владельцу нужно определиться, будет ли изделие распашным или откатным. Распашные ворота проще и быстрее сделать. Сдвижные модели тяжелее соорудить: работу усложняют ролики, которые надо правильно установить в профиль.

Нельзя монтировать изделие вслепую, для этого создают грамотный чертеж. Есть несколько вариантов: обратиться за помощью к знакомому специалисту, который быстро справится с делом, воспользоваться листом бумаги и нарисовать схемы или сделать их на графическом редакторе. Если у владельца нет навыков пользования программой, то делать проект на компьютере не стоит, т.к. на это уйдет много времени.

Пошаговая проектировка:

Если у автолюбителя нет желания заниматься черчением, то он может воспользоваться готовыми схемами в интернете. Достаточно подогнать размеры проема под интересующий вариант.
Кроме чертежа, изготавливают эскиз конструкции. Здесь не нужны художественные навыки, достаточно сделать простое изображение.
Хозяин после черчения на отдельном листе бумаги создает перечень материалов, размеры, габариты проема, параметры створок. Например, 4 профильные трубы с толщиной стенок 3 мм, из которых первые две длиной по 200 см, другие — по 300 см.
Специалисты советуют сделать смету, в которой указывают финансовые расходы на отдельные виды деталей. Сюда же входит цена за доставку стройматериала.

Чтобы долго не ходить по рынку с целью узнать цены на тот или иной материал, владельцу достаточно поинтересоваться у своих соседей или знакомых, которые монтировали сварные гаражные ворота, относительно потраченной суммы на закупку металла.

Виды автоматических гаражных ворот

Для гаража выпускается несколько типов автоматических ворот. Секционный тип ворот позволяют экономить пространство. Изготавливается этот тип из сэндвич-панелей, которые имеют пространство между собой.

Это пространство заполняется пенополистиролом, который не пропускает:

Холодный воздух;
Сырость;
Уличную пыль.

На данный вид ворот устанавливаются надежные замки и мощные доводчики. Поворотные конструкции идеальны для небольших площадей. Конструкция полотна выполнена из цельного полотна, что повышает защитные функции. При открывании, полотно ворот перемещается из вертикального положения в горизонтальное.

Рулонные механические ворота изготовлены из гибкого полотна, которое при открывании накручивается на специальный вал в коробе. Огромное преимущество – возможность изготовления любого размера. Также, при отключении электричества, их можно открыть вручную.

Подготовка материалов

Перед тем как покупать материалы (чтобы их хватило и заказчик не купил лишнего), замеряют толщину стены и размеры проема.

Для работы потребуется несколько видов металлопроката:

Уголок металлический с равными полками, 75 мм толщиной. Он необходим для изготовления створок ворот и обрамления проема.
Уголок металлический с равными полками, 60 мм шириной. Его используют для изготовления раскосов.
Металлический лист не менее 2 мм толщиной для обшивки полотен ворот.
Цилиндрические навесы, предназначенные для наружного монтажа.
Запоры для фиксации створок, 4 шт. Их можно изготовить из стального прута толщиной от 20 мм или приобрести готовые.
Гаражные замки.

Сварочные работы в гараже

Соединения в виде металлических полос 10–15 см шириной нарезают заранее, такой же толщины, как пеноблок. Во время сваривания нужны разные подкладки и подставки. Следует держать поблизости обрезки труб, уголков и другого металлопроката.

Инструментов потребуется тоже немного:

сварочный аппарат;
болгарка;
электродрель;
различные струбцины;
уровень, угольник и рулетка;
пассатижи, молоток;
сварочные электроды 3 мм диаметром, сверла и круги для резки металла.

Приварка петель

Чтобы вмонтировать замки, нужно подготовить крепежные элементы: гайки, болты и шайбы. По окончании работы нужно загрунтовать и покрасить изделие. Для этого потребуется состав ГФ-021 и эмаль (ПФ).

Выбор автоматики

Для ручного открывания предусматривают устройство пружинного типа, благодаря чему вес получается скомпенсированным, а усилие измеряется в 10 – 20 кг (100 – 200 Н).

Другие виды координации:

Автоматическое управление. Дверь поднимают и опускают с помощью электрического привода. Прибор работает от фотоэлемента, инфракрасного или лазерного датчика, фото радара. Применяют инновационный метод видео захвата, при этом система считывателей распознает номер машины и биометрику людей.
Дистанционная координация. Электропривод приводится в действие с пульта, кнопки на стационарном пульте, мобильного телефона (с GSM модулем). Если устройство не работает или отсутствует электричество, предусмотрена разблокировка.

Внутренняя разблокировка включается при натягивании шнура, зафиксированного к каретке, после этого ворота работают в ручном режиме. Доступ к шнуру появляется при входе в помещение через дополнительную дверь. Внешняя разблокировка включает цилиндрический замок, ключ и трос. Запор устанавливают в теле полотна, а трос подводят к замку и каретке. Открывание становится возможным после использования ключа.

Виды откатных ворот

Гаражи имеют разное местоположение и конструкцию, поэтому в определенных случаях ворота приходится приспосабливать к особенностям постройки

Поэтому следует обратить внимание на тот вариант, который подходит для определенного гаража:

Подвесные. Такие конструкции часто устанавливают на въездах на территорию промышленных предприятий. Их механизм работает довольно просто – в верхней части установлено профиль, по которому перемещаются роликовые опоры. Рельсу делают прочной, чтобы она могла выдержать массу конструкции.
Рельсовые. Верхняя балка в таких изделиях не применяется. Высоту таких ворот выбирают в зависимости от предполагаемой нагрузки на фундамент. Обычно используют всего 3 ролика. Два их них располагаются на створке. Третий способствует фиксации верхней части, чтобы она не смещалась в сторону.
Консольные. Такие конструкции представляют большой интерес для владельцев гаражей, поскольку не имеют ограничений по габаритам транспорта. Для таких ворот устраивают отдельное основание. Сама створка не касается линии проема, она практически удерживается в воздухе.

Раму разных ворот собирают одинаково, однако роликовые опоры отличаются.

Выбор подходящего профиля и труб

Выбирается для ворот гаража профтруба сечением минимум 20 мм. Подойдет и более толстый профиль для сварки. Это усилит конструкцию и придаст ей дополнительную устойчивость. При этом следует помнить, что увеличение толщины металла затрудняет работу и увеличивает общий вес. Более тонкий материал стоит недорого.

Свариваем каркас из профильной трубы

Подходящие электроды выбирают с учетом свариваемого металла. Если есть достаточный опыт работы, то лучше сваривать элементы конструкции электродами 3 мм толщиной.

Сборка и сварка несущей рамы

Когда будет очищено рабочее место и все подготовлено, начинают работу. В первую очередь обвязывают проем ворот, устанавливая в нем несущую раму. Изготавливают ее из 2 частей.

Зачистка сварных швов

Технология работы включает несколько этапов:

Замеряют размеры проема. При этом измерять нужно точно, поскольку любые отклонения повлияют на установку сваренной рамы.
Из уголка отрезают с помощью болгарки заготовки по размерам.
Их выкладывают ровно и выставляют по уровню. Нужно установить углы конструкции ровно под 90 градусов. В результате вы должны получить будущую раму, но пока еще не сваренную.
Прихватывают стыки изделия сваркой.
Проверяют качество сварки и ровность конструкции. Любые обнаруженные отклонения нужно устранить, используя молоток. Также тщательно проваривают стыки.
Для упрощения последующей сборки нельзя оставлять наплывы от сварки. Такие места нужно хорошо зачистить.

Вторую раму изготавливают так же, как и первую часть. Потом их устанавливают на свои места. В откосы проема вбивают стальные штыри длиной 15–20 см и крепят к ним раму.

Чертеж каркаса

Все выступающие части обрезают, хорошо проваривают, тщательно зашлифовывают. Части рамы соединяют вместе металлическими пластинами шириной 50–70 мм, их наваривают через 50–60 см по всей длине проема. В конце изготавливают и навешивают створки ворот гаража.

Если есть желание, то на конструкцию устанавливают автоматическое управление. Для этого нужно во время проектирования и изготовления конструкции предусмотреть место, где будет смонтирован привод.

Подготовка к монтажу

Важно понимать, что монтаж подъемно-складных ворот своими руками можно начинать после завершения любых отделочных работ внутри помещения. Порядок определяется особенностями устройства роликов и направляющих; если на них попадет строительная пыль, это приведет к сбоям в работе.. Что же касается пола, то его, наоборот, заканчивают после установки рамы, поскольку она монтируется так, чтобы уйти в пол хотя бы на 2 см

Чтобы вы могли легко установить направляющие, надо позаботиться о самом проеме: его края должны быть идеально ровными и вертикальными. Когда все эти условия будут выполнены, можно приступать к замерам проема. На их основании вы определите высоту направляющих и размер полотна

Что же касается пола, то его, наоборот, заканчивают после установки рамы, поскольку она монтируется так, чтобы уйти в пол хотя бы на 2 см. Чтобы вы могли легко установить направляющие, надо позаботиться о самом проеме: его края должны быть идеально ровными и вертикальными. Когда все эти условия будут выполнены, можно приступать к замерам проема. На их основании вы определите высоту направляющих и размер полотна.

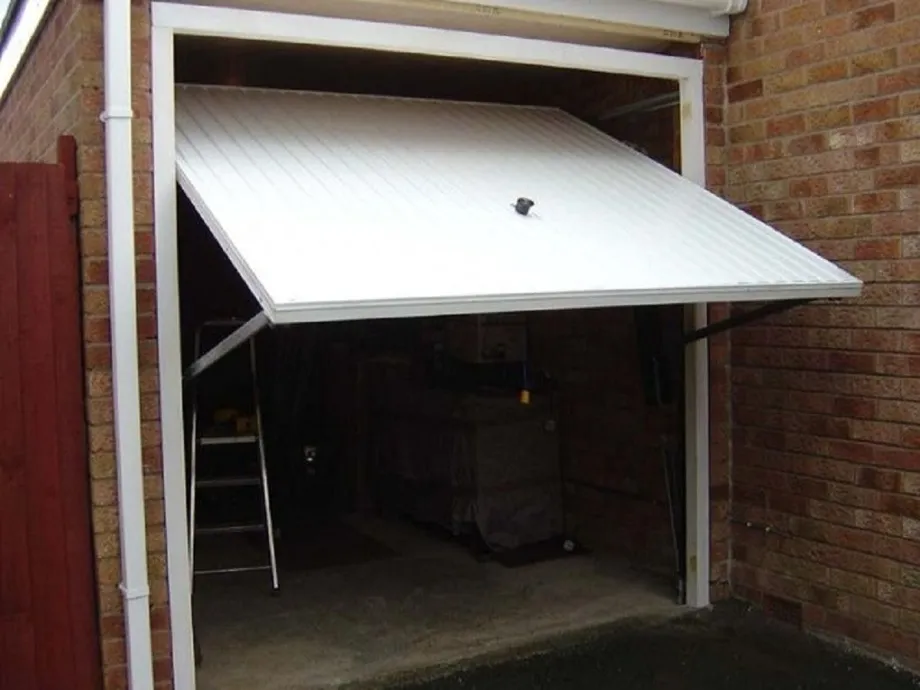

Компактный вариант подъемной системы

Подготовка материалов

Для работы потребуется несколько видов металлопроката:

Уголок металлический с равными полками, 75 мм толщиной. Он необходим для изготовления створок ворот и обрамления проема.
Уголок металлический с равными полками, 60 мм шириной. Его используют для изготовления раскосов.
Металлический лист не менее 2 мм толщиной для обшивки полотен ворот.
Цилиндрические навесы, предназначенные для наружного монтажа.
Запоры для фиксации створок, 4 шт. Их можно изготовить из стального прута толщиной от 20 мм или приобрести готовые.
Гаражные замки.

Сварочные работы в гараже

Инструментов потребуется тоже немного:

сварочный аппарат;
болгарка;
электродрель;
различные струбцины;
уровень, угольник и рулетка;
пассатижи, молоток;
сварочные электроды 3 мм диаметром, сверла и круги для резки металла.

Приварка петель

Основные преимущества металлических моделей

Ворота для гаража из металла – простой и надежный вариант. Он имеет ряд преимуществ перед другими моделями:

В первую очередь – это цена изделия. Доступный материал, отсутствие дорогих узлов делают его оптимальным.
Надежность конструкции. За счет отсутствия сложных узлов и электроники такой вариант является максимально удобным и долговечным.
Возможность изготавливать ворота больших размеров и необходимой ширины.
Тихая работа. При своевременном смазывании петель открытие гаража не будет сопровождаться лязгом и скрипом.
Простота ухода. Очищение поверхностей не доставит труда – их можно мыть, чистить. А в случае необходимости – покрасить в любой цвет.
Привлекательный внешний вид. Широкий ассортимент материалов, используемых для отделки, позволяет изготовить любую конструкцию, максимально подходящую под экстерьер. Материал прекрасно сочетается с любыми видами стройматериалов.

Подъёмно-секционные ворота

Вариант сложен, но они герметичные и лучше защищают помещение. Могут быть электроприводными или ручными. Первый вариант удобен, стоит нажать кнопку или пульт – готово. Но ручной привод реже ломается, а щит для него сделать проще. Необходимые детали невозможно изготовить дома. Детали нельзя покупать на рынке, лучше купить заводской комплект.

Дверной проём гаража следует измерить и прикинуть, подойдёт ли стандартное полотно, также проверить, чтобы боковые части и верхняя с нижней части проёма пребывали в одной плоскости. К высоте дверного проёма добавляем 50 см (если ворота с приводом – 100 см), это длина гаража, необходимая, чтобы к её потолку ложились ворота.

Вариант сложен, но они герметичные и лучше защищают помещение

Секционные ворота состоят из полотна, замков, механизма движения, механизма пружинного уравновешивания и направляющих модулей. По краям проёма крепятся шины, которые заводятся под перекрытие, по ним и двигаются ворота. Секции лучше купить полимерные, они практически не поддаются коррозии, не создают шум, выдерживая температуры -50 – +60.

Монтаж створок

При монтаже распашных створок чаще всего используют столбы из кирпича. В центре несущего столба монтируется труба диаметром 100 мм или же швеллер, к которому нужно приварить арматуру, чтобы вывести наружу три закладных, для укрепления профильной трубы 30−60 мм к кирпичному столбу. Затем непосредственно к этой трубе крепятся петли. Закладные для привода должны располагаться на высоте привода, предпочтительно 1 метр.

К готовым воротам во всю длину несущего столба нужно приварить трубу диаметром 60 мм. Эта труба будет использоваться для приваривания к ней петель створок распашных ворот. Стоит отметить, что все трубы, которые используются для монтажа уличных ворот, открывающихся наружу, должны быть тщательно очищены от ржавчины и загрунтованы.

Каркас изготавливается из трубы диаметром 50 мм или 60 мм, меньшего диаметра трубы ребер жесткости, к которым будет закрепляться профнастил. К трубе 50 мм посередине приваривается труба диаметром 20−40 мм, чтобы было удобнее зашивать ворота профнастилом.

Автоматические ворота распашного типа отличаются от обычных тем, что оснащены электроприводом. Автоматика делает эксплуатацию ворот простой и эффективной, благодаря чему она стала весьма популярной не только в промышленных, но и в бытовых целях.

После того как монтаж распашных ворот закончен, может устанавливаться автоматика. Этот процесс не такой сложный, как может показаться на первый взгляд. Однако он требует аккуратности и точного следования приложенной инструкции. Для того чтобы автоматика работала безупречно и долго, нужно учитывать все факторы.

Преимущества профнастила:

Легкость монтажа. Листы по отдельности весят немного, поэтому закрепить их в дверном проёме гаража будет несложно. Не придется и подбирать очень массивные петли. Лёгкие листы выдержат и самые лёгкие и недорогие петли.

Стоимость. По сравнению со многими другими материалами профнастил стоит очень недорого. Причина этому — простой процесс изготовления материала, а также лёгкость транспортировки.

Огнестойкость. Листы профнастила очень плохо поддаются горению.

Отсутствие коррозии. Листы на этапе изготовления покрываются особым составом, которые значительно увеличивает эксплуатационные качества будущих ворот.

Отличный внешний вид. Практически любой гараж, особенно недорогой, будет украшен воротами из профнастила. Можно также подобрать практически любой цвет ворот, ведь профнастил сегодня можно купить любого цвета.

Профнастил очень легко устанавливать, он легки сверлится. Закрепить его очень просто. В будущем за ним будет очень легко ухаживать, его не требуется никак дополнительно защищать или покрывать чем-то.

Недостатки:

Плохо поглощает шум. Плохо держит тепло.
Выходит, что недостатков гораздо меньше. Именно поэтому профнастил настолько популярен.

Процесс монтажа ворот

Если Вы уже определились с материалом для ворот и выбрали профнастил, то Вам будет полезно знать, как именно происходит процесс монтажа новых ворот.

Для начала важно разобраться в том, какие ворота вы хотите. Любые ворота для гаража можно разделить на три основных типа
