Фундамент по технологии тисэ своими руками

Достоинства и недостатки

Основной причиной возрастающей популярности свайных оснований ТИСЭ является их низкая стоимость в сочетании с высокой надежностью.

Среди многочисленных достоинств фундаментов такого типа можно выделить следующие:

высокое сопротивление пучению грунта;
передача нагрузки от дома на большую площадь, что позволяет исключить неравномерные просадки сооружения;
относительно малый объем земляных работ;
низкая себестоимость строительства;
возможность возведения фундамента для зданий из любых материалов высотой до трех этажей.

Небольшое увеличение объемов работ при сооружении фундамента для дома ТИСЭ с лихвой компенсируется надежностью и экономичностью.

Зачастую дать прогноз относительно надежности и стабильности работы свайного фундамента под нагрузкой, передаваемой домом, не могут даже проектировщики, так как не всегда имеются достоверные данные о грунтах под каждой сваей. Благодаря большей площади опор, риск образования неравномерных просадок фундамента ТИСЭ от передаваемых домом нагрузок на порядок ниже.

Как и у любых других видов оснований для дома, здесь существуют и недостатки, главный из которых заключается в том, что расширенная пятка сваи не поддается армированию должным образом.

Этапы монтажа

Режем дисковую пилу

Дисковую пилу разрезают пополам и приваривают около конца штанги под небольшим наклоном в горизонтальной плоскости, обязательно оставляя направляющий наконечник. Таким образом, получаются две режущие кромки бура ТИСЭ.
Непосредственно над половинками дисковой пилы нужно приварить часть металлической трубы определенного диаметра – она станет грунтоприемником, позволяющим эффективно захватывать грунт при изготовлении скважины.
Для лучшего рыхления почвы на внешней стороне грунтоприемника могут быть приварены вертикальные «резцы», позволяющие изготавливать скважины необходимой глубины даже в непростом, проблемном грунте. В зависимости от местности число вертикальных «резцов» может варьироваться от 2 до 6.
Для возможности создания полусферической полости внизу скважины необходимо приварить три металлические петли: на штанге, на металлической полоске, которая будет играть роль режущей кромки с изогнутой кромкой, формирующей необходимую полусферу. Она может быть не идеально ровной – главное, что основание сваи или столбчатого фундамента будет больше, а значит, и устойчивее.
Благодаря приваренным металлическим петлям и металлическому пруту, закрепленному на конце пластины, дополнительную режущую кромку можно будет опускать и поднимать при необходимости.
Диаметр нижней полусферы внизу скважины можно варьировать, приварив на штанге бура дополнительные металлические петли. Радиус получающегося отверстия будет зависеть от того, насколько опущена пластина, закрепленная на строительном инструменте.

Бур схема

Как обустраивается опалубка ростверка

Нулевой цикл (земляные работы) можно значительно сократить, если начать делать опалубку ростверка после заливки бетона внутрь свай. Чтобы сделать это быстро и без потери качества, на колышках натягивается два шнура без среднего. Следующие операции:

Из подручных материалов (доска, толстая фанера, ДСП, OSB) делаются щиты-палубы и защищаются слоем гидроизоляции, например, полиэтиленом или брезентом. Это нужно для возможного многоразового использования опалубки;
Монтируется опалубка так: сначала в щитах проделываются отверстия под опоры, щиты надеваются на сваи и крепятся Н-образными поперечинами на расстоянии 0,5-0,7 м;
Боковую опалубку монтируют следующим образом: деревянные щиты устанавливаются по уровню натянутых шнуров и крепятся к нижнему щиту на гвозди или саморезы.

Чтобы не усложнять конструкцию опалубки изготовление деревянного нижнего щита, его можно заменить на песчаную подушку слоем до 40 см (в зависимости от характеристик грунта). Подушка увлажняется и трамбуется. Также нижний щит опалубки можно сделать из экструдированного пенополистирола, хотя выйдет это немного дороже;

Опалубка ростверка фундамента ТИСЭ

Если делается песчаная подушка, то песок необходимо закрыть гидроизоляционным материалом (полиэтилен, брезент, рубероид), чтобы раствор не протекал на грунт. Гидроизолятор нужно будет вынуть из-под ростверка, как только бетон наберет расчетную прочность. Проще всего это сделать лопатами. Если оставить гидроизолятор внутри, то возможное пучение грунта может оторвать ростверк от свайных опор, силам пучения не поддаются из-за того, что площадь контакта с грунтом слишком мала.

Экструдированный пенополистирол – это неизвлекаемая опалубка, марку можно выбрать самой низкой плотности, например, ПСБ. Даже если почва будет вспучиваться, то силу пучения деформируют такой утеплитель, но не сомнут ростверк. А после спадания повышенной влажности грунта пучение нивелируется, и пенополистирол восстановится. Этот процесс может происходить сколько угодно много раз.

Обустройство опалубки по технологии ТИСЭ

По ростверку, обустроенному на столбчато-свайном основании, нельзя равномерно распределить локальные нагрузки от несущих стен, перегородок, тяжелого оборудования или мебели, сконцентрированной в одном месте. Таокй ростверк не должен контактировать с грунтом, чтобы при пучении его отделило от свай. Поэтому армирование ростверка обязательно, и усиливать армокаркас в местах соединений со стенами анкерными или другими соединениями тоже обязательно. Для этого:

Вертикальные арматурные стержни сгибают под углом 90, при этом распределяются прутья между уровнями нижнего и верхнего поясов;
Опалубка ростверка внутри также усиливается армирующим поясом, состоящим из продольных рифленых прутьев Ø 8-12 мм, и вертикальных поперечных прутьев Ø 6-8 мм. Арматуру можно заменить на металлические хомуты;
Снаружи углы армокаркаса крепятся к ростверку металлическими хомутами или пластинами;
Нижняя палуба опалубки должна быть защищена от проникновения влаги.

Столбчато-ленточный фундамент ТИСЭ

Обустроить свайно-столбчатый ростверк для фундамента по технологии ТИСЭ намного проще, чем соорудить его для ленточного основания, поэтому для усиления конструкции нужно залить раствором всю опалубку по периметру основания. Затем бетон уплотняется, и остается только подождать 21-28 суток до его полного затвердевания.

Бурим грунт под сваи ТИСЭ.

Вертикальность бурения контролировал периодически опуская в лунку отвес. Если лунка вертикальная, то центр дна лунки должен сходиться с центром лунки у поверхности.

Грунт во всех лунках оказался разным. После 10–40 см плодородки шла супесь или суглинок с большим содержанием булыжников размером от апельсина до дыни и больше. Из–за чего многие лунки имели весьма неровные стенки.

Для подкопки булыжников сделал черпалку.

У каждого тисэшника собирается свой набор различных инструментов и приспособ. Мешок на фото тоже не просто так, он с камнями и подвешивался на бур, когда шла особо плотная глина.

Рекорд составил более 15 камней в лунке. Они просто лежали друг на друге, а между ними суглинок.

На следующей фото булыжники из двух скважен.

Благо глубже метра булыжники обычно не встречались, но там появлялась очень плотная глиняная прослойка сантиметров на 10–30 везде по разному и иногда приходилось подвешивать на бур мешок с камнями плюс давить сверху иначе бур просто скользил по грунту.

Ящерки живущие неподалеку за это время привыкли ко мне и уже не убегали.

После плотной глины обычно шел песок или супесь. Это что касается одной стены дома, с которой я начал бурение. Чем дальше от этой стены тем меньше камней и грунт становиться однороднее, все больше приближаясь к суглинку.

Весь отпуск я ковырялся с бурением. На выковыривания одного булыжника порой уходило пол дня. В первой лунке оказался вообще здоровый валун, который было ни как не достать через шахту лунки.

Когда батя вернулся из отпуска ему было поручено рыть яму в десяти сантиметров от этой лунки с валуном.

В последствии валун был извлечен боковым подкопом с глубины 130 см.

Через подкоп можно посмотреть на скважину ТИСЭ изнутри. На следующей фото мы забегаем вперед и можем рассмотреть уширение.

Сделал за отпуск 20 лунок без уширения. Эти лунки бурились глубже остальных 170–185см, так как я решил снивелировать немного перепад в 1м 15см, убрав 15см грунта с этой самой верхней части пятна застройки в нижнюю. При бурении так же было много грунта, который свозился в нижнюю часть пятна застройки.

Продолжение на следующей странице (жмем 2).

Общие сведения

Если вы будете иметь устройство, которое в состоянии бурить даже самые проблемные виды почв, у вас будет огромное преимущество. Для тех почв, которые имеют высокий уровень содержания воды, был модифицирован бур для ручных работ, и при его помощи можно эффективно производить заливку фундамента.

По этой причине, если вы собрались делать столбчатый или свайный фундамент, вам следует ознакомиться с тем, как сделать бур ТИСЭ своими руками.

Особенности конструкции

Конструкция устройства ТИСЭ для ручного пользования, которая дает возможность формировать скважины, на самом деле проста. Сюда входят:

Штанга, у которой есть две соединяющие части. Главная из них дает возможность проводить работы по бурению на небольшой глубине, а дополнительная поможет увеличить скважины для сваи. Секция в длину равна 1,1 метр. Фиксация производится при помощи специальных фиксаторов. Благодаря конструктивным особенностям каждой из частей штанги вы сможете подсоединить механизм вращения.
Рукоятка, которая помогает осуществлять вращение бура ТИСЭ.
Накопитель грунта с диаметром 25 см, который обеспечивает рыхление и забор почвы. В накопителя цилиндрическая конфигурация, которая обеспечивает вертикальное формирование шахты. Благодаря особенностям конструкции исключены отклонения от вертикали, которые могут быть вызваны наличием препятствий. Забор почвы, которая была разрыхлена, осуществляется при помощи шнекового механизма, расположенного внизу приемникам.
Приспособления для откидывания, которое дает возможность увеличить нижнюю часть углубления для фундамента. Вы сможете формировать расширение на 50-60 см. Процесс осуществляется при установке приспособления по всем проектным требованиям. Поле того, как штанга будет надета, откидную лопатку следует прикрепить к накопителю почвы специальной шпилькой. Вручную будет осуществляться движение вверх, а вниз под действием тяжести. Для изготовления ТИСЭ ура используют подходящие чертежи.

Разновидности грунтоприемников

В основе строительной площадки находится много почвы разного вида (тяжелая, с наличием камней, или же легкая с большим количеством сыпучих пород). Из-за этого появилась необходимость в изготовлении грунтоприемника, который дает возможность повышать производительность бурения грунтов.

Существуют следующие виды накопительных емкостей, которые дают возможность разрабатывать:

Тяжелый грунт. Отличительной особенностью такого устройства является то, что есть равномерно распределенные четыре вертикальных элементы, имеющих конусообразную форму.

Компании, которые делают бур ТИСЭ своими руками, по требованию заказчиков укомплектовывают бур для создания скважин парочкой грунтоприемников. Сваи, установленные при помощи этого бура, имеют несущую способность, превышающую в несколько раз обычные цилиндрические элементы.

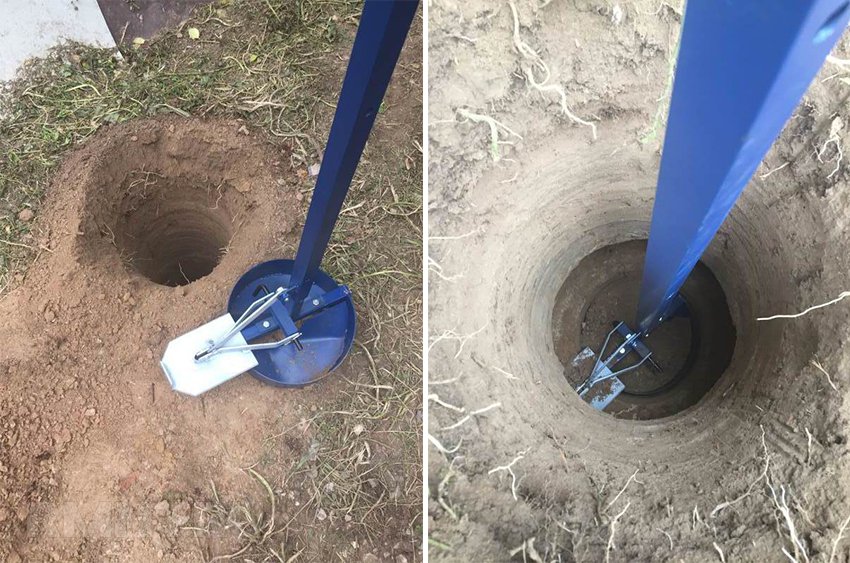

Бурение скважин земляным плугом ТИСЭ-Ф

Бур для изготовления скважин под сваи — это изделие, которое для правильного использования требует знания и понимания механики процессов, способствующих выемке грунта.

Сам шурф может быть проделан практически любым, в том числе и моторизованным буром диаметром не менее 250 мм. У ТИСЭ-Ф под эти задачи предусмотрены две наклонные режущие кромки, в нижней части которых расположено по паре зубьев, рыхлящих грунт. Обе режущие кромки расположены внутри кольцевого накопителя высотой 200 мм, способствующего быстрому удалению взрыхлённой массы.

Бурение начинается с откапывания по разметке приямков для более простого врезания бура в землю. С небольшим вертикальным нажимом бур проворачивается по часовой стрелке, через 2–3 полных оборота вынимается и чистится от земли. В среднем бурение двухметровой скважины занимает у одного человека 2,5 часа, у двоих около 40 минут.

Выборка расширения проводится после установки на бур плужка. За счет телескопического устройства штанги бура плуг прижат к её оси, пока бур находится в подвешенном состоянии. При давлении на рукоятки механизм отводит пластину в сторону, таким образом, на глубине постепенно «выгрызается» полость в форме полусферы.

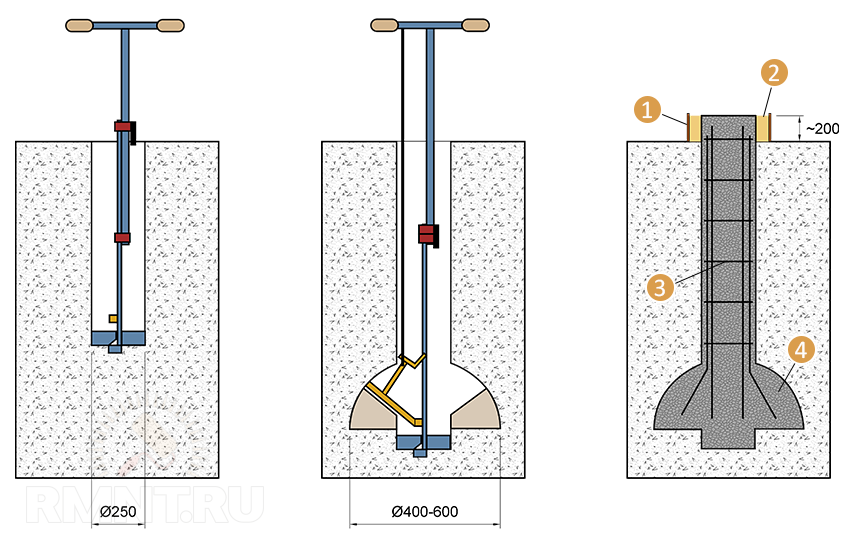

Технология бурения скважины ТИСЭ: 1 — опалубка из доски; 2 — песок; 3 — арматурный каркас; 4 — бетон

Дальнейшая подготовка скважин заключается в установке гидроизолирующей обкладки. Для этих целей применим рубероид, хотя при возможности рекомендуется использовать листы ПЭТ или стекловолокно с битумной пропиткой. Трубы гидроизоляции подрезают ножом по общей секущей горизонтальной плоскости, в навершиях устанавливается квадратная опалубка, сбитая из 120 мм досок.

Расчет фундамента

Расчет фундамента сводится к определению необходимого количества свай. Давайте кратко пройдём по всем этапам.

Подсчитайте, согласуясь с проектом здания, общую нагрузку на фундамент. Сюда должно войти: вес ростверка, вес всех стен, крыши, плит перекрытий и полов. Подсчитайте всё хотя бы примерно, сложите все эти нагрузки. Теперь умножьте на 1.2 (коэффициент ошибки, снеговой и ветровой нагрузки) и полученный результат еще раз умножьте на 1.3 (коэффициент запаса). Вот вы и получили всю нагрузку на сваи.
Теперь необходимо посчитать, какую нагрузку может нести одна буронабивная свая. Зайдите в Архитектурный отдел городской администрации. Назовите им кадастровый номер участка, где вы строитесь. Они в реестре найдут данные геологических изысканий по этому району, и какие грунты залегают там ниже глубины промерзания (глубина заложения свай всегда ниже глубины промерзания грунтов в данном районе). Попросите, и они быстро сделают расчёт, там всего одна формула.
Сделайте копию плана фундамента вашего проекта. Разделите полную нагрузку от здания на несущую способность одной сваи, и вы получите количество свай, которые вам необходимо сделать.
На копии плана нанесите кружками все сваи. Порядок здесь такой: сначала располагаете кружки по углам, потом по всем стыкам и наконец, все остальные кружки равномерно по всему остальному периметру. Вы получили план свайного поля, по которому и будете работать дальше.

Правильный выбор бура

Чтобы определиться с необходимым типом бура, следует внимательно проанализировать все характеристики будущей постройки. В варианте бурения отверстий под сваи с диаметром до 30 см для сокращения расходов целесообразнее использовать ручной инструмент

Однако, важно учитывать, что такой бур позволяет выполнять ямы с глубиной до 5-6 м. При больших требуемых значениях представленных характеристик рекомендуется применять электрическое оборудование

Бур ручного типа и принцип его обустройства

Для снижения трудовых и финансовых затрат при возведении свайного фундамента своими руками рекомендуются к использованию следующий ручной инструмент: буры серии БС марок «250» и «350», отличающихся друг от друга диаметром стержня.

Нелишним будет рассмотреть в сравнении с названными приспособлениями буры маркировки «ТИСЭ» с префиксами «Ф» и «Ф-М».

Представленные модели имеют ряд характерных признаков, обуславливающих их выбор:

низкая стоимость;
высокое качество бурения;
прочность и термостойкость бура;
использование инструмента без специальных теоретических и практических навыков.

Принцип устройства:

рукоять для вращения и разворота;
штанга с возможностью регулирования длины работ;
механизм выведения излишков грунта;
наконечник-лопатка.

Изготовление бура в домашних условиях

Использование приспособлений, выполненных своими руками, значительно позволяет сократить траты и поэтому набирает все большую популярность. В действительности, строительство – затратная процедура, поэтому любые способы сэкономить средства застройщиком буду только приветствоваться. Несмотря на видимую сложность буровой установки, процесс ее возведения довольно прост.

По опыту профессионалов, ручной бур, выполненный по технологии ТИСЭ – наиболее оптимальный инструмент для быстрого и качественного проведения бурильных работ. Для того чтобы полученное приспособление справилось с поставленной задачей, а также обеспечило его надежное продолжительное функционирование необходимо учесть следующие нюансы:

для предотвращения углубления инструмента в грунт при его эксплуатации следует полости в форме полусфер изготавливать так, чтобы при вращении они двигались в обратном от земли направлении;
для предотвращения захлебывания инструмента и оптимального вывода излишков грунта режущая пластина должна быть изначально изогнутого типа;
впоследствии при формировании полусфер инструмента режущую пластину следует выпрямить.

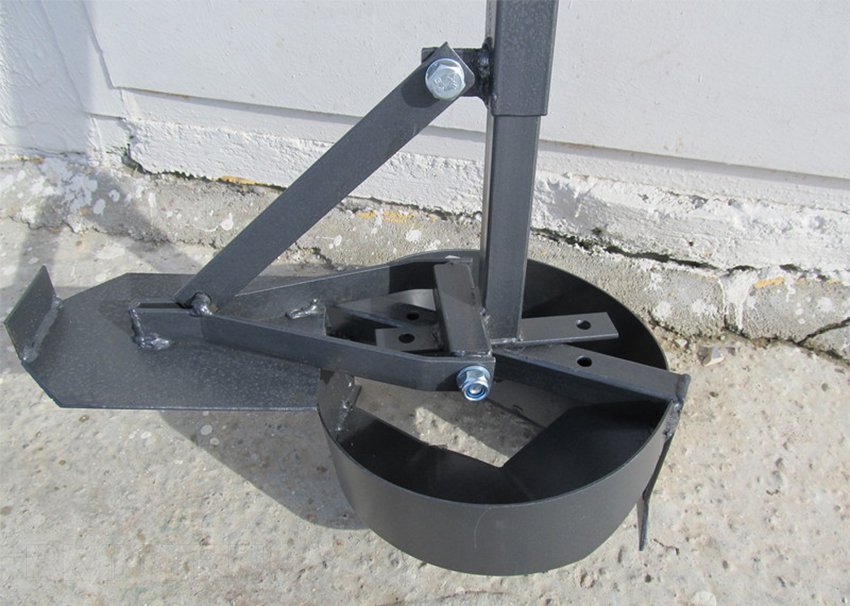

Бур ТИСЭ и элементы его конструкции

Бур ТИСЭ – это строительное приспособление, которое предназначено для бурения скважин, где будут установлены опорные сваи. Особенность данного инструмента в том, что с его помощью можно самостоятельно возвести свайный фундамент. Составные элементы бура ТИСЭ:

штанга с раздвижной рукояткой
два режущих элемента
сборник грунта
плуг для формирования пятки сваи
резцы для разрыхления грунта

Такой бур можно купить, но есть некоторые аспекты, на которые следует обратить внимание:

Цена бура может быть довольно высокой.
Бура, подходящего требованиям конкретного строительства, может не оказаться на рынке.

При желании можно изготовить бур ТИСЭ своими руками. Чертежи, фото, порядок действий найдете далее. Прежде, чем приступить к изготовлению, нужно определиться с необходимым инструментом и материалами.

Вам могут понадобиться:

сварочный аппарат
болгарка
дисковая пила, которая впоследствии будет разрезана на две половины
две металлические трубы диаметром 35 мм и 25 мм, а также обрезки труб для переходников и стыков
сверло диаметром от 10 мм
дрель и свёрла по металлу
болты
крепкая верёвка или тонкий стальной трос
полоски металла для изготовления плуга
металлические уголки

Универсальный фундамент ТИСЭ в строительстве

Технология фундамента ТИСЭ зарекомендовала себя строительства малых сооружений, а также с успехом используется в строительстве жилых домов, вплоть до тяжелых кирпичных в несколько этажей.

Так происходит бурение на видео. Тисэ с помощью ручного бензобура

Основные особенности фундамента ТИСЭ

Во многом фундамент ТИСЭ напоминает свайный фундамент с монолитным ростверком, однако ТИСЭ имеет много преимуществ.

Во-первых, это технология, при которой у свай имеется расширении по низу.

Такая форма со шляпкой-опорой позволяет фундаменту ТИСЭ:

отлично показывать себя на любых грунтах,
противостоять силам пучения,
снижать вибрацию, если строение возводится рядом с железной дорогой или крупными трассами,
обладать большой несущей способностью.

Ростверк фундамента ТИСЭ устанавливается на так называемом нулевом уровне и не контактирует с грунтом, что обеспечивает конструкции дополнительную надежность.

Надежность данного типа фундамента для домов своими руками

Фундамент ТИСЭ возводится на любых типах грунтов, и даже в зонах сейсмической опасности.

Для работы используется специальный бур ТИСЭ, позволяющий устанавливать особые сваи со шляпкой-опорой. Этот бур позволяет возвести фундамент своими руками, отлично подходит для каркасных домов.

Подготовка участка и разметка

Подготовительные работы включают освобождение участка от мусора и разметку будущего фундамента.

Основные работы по возведению фундамента ТИСЭ состоят в бурении скважин и заливке их бетонной смесью. Сделать отверстия под будущие сваи можно самостоятельно, используя специальный бур со съемным плугом.

Принципы расчета свайного фундамента

Самостоятельно проводится упрощенный расчет, который сводится к определению их количества и размеров. Для свайно-винтового фундамента применяется следующая методика.

Диаметр сваи

Можно использовать практические рекомендации:

сваи 57 мм. Их можно применять только для заборов и ограждений;
сваи 76 мм могут выдерживать нагрузку 3 тонны, что достаточно для облегченных строений;
сваи 89 мм с несущей способностью до 5 тонн. Они способны удерживать одноэтажные каркасные дома и хозяйственные постройки умеренного веса;
сваи 108 мм способны нести нагрузку до 7 тонн. Их можно применять для одно- и двухэтажных деревянных, кирпичных и блочных сооружений.

Высота (длина) сваи

В расчетах учитываются следующие параметры:

Плотность почвы. Заглубление сваи должно достигать плотного слоя грунта, что определяется по результатам геологических изысканий. Если они не проводились, то бурится скважина глубиной порядка 1 м. Если в процессе ее бурения достигаются плотные слои, то выбирается стандартная винтовая свая длиной 2,5 м. При более глубоком их расположении скважину придется бурить до их достижения и практическим путем определить необходимое заглубление.
Рельеф участка. Обязательно учитывается уклон площадки, т.е. перепад высот. Этот параметр определяется с помощью нивелира или строительного уровня и рулетка. В самой высокой точке устанавливается стандартная свая 2,5 м. Далее, к этой длине добавляется фактическая разница в высоте грунта. При перепаде более 50 см дополнительно создается запас по длине сваи порядка 0,5 м.

Количество опор

Оно зависит от размеров и веса сооружения. При выборе шага установки свай можно использовать такие рекомендации:

деревянные и каркасно-щитовые строения – шаг до 3 м;
стены из пеноблоков (шлакоблоков) – до 2 м;
заборы и ограды облегченного типа – 3,3-3,6 м.

Общее количество свай определяется по плану сооружения. Обязательно устанавливаются они по углам и в месте примыкания внутренних стен. Затем по всему периметру равномерно намечаются точки монтажа опор с нужным шагом.

В месте установки печи или камина следует запланировать установку сразу 2-х свай. Отдельно размечаются опоры для пристроек, крыльца.

Расчет буронабивных свай имеет определенную специфику. Для них необходимо рассчитать несущую способность по формуле Р = 0,7RxF+0,8Uxfxl, где:

R – сопротивление грунта (берется по таблице);
F – площадь свайной опоры;
U – периметр сваи;
f – сопротивление грунта по боковой поверхности (табличный параметр);
l – высота несущего слоя.

В частном строительстве чаще всего применяются сваи этого типа (буронабивные) диаметром 22-26 см. Размещаются они с шагом 2,1-2,6 м.

Как рассчитать глубину погружения

Глубина погружения свай определяется исходя их их типа:

Сваи-стойки погружаются на глубину залегания плотных слоев грунта. В данном случае никакой расчет не поможет, необходимо бурение пробных скважин и определение истинного уровня твердых грунтов.
Висячие сваи имеют несущую способность, которая определяется свойствами грунта и длиной боковых поверхностей. Чем выше нагрузка, тем длиннее и, соответственно, глубже должна быть погружена свая.
Буронабивные сваи опираются преимущественно на широкую площадку — подушку. Ее площадь определяется сопротивлением грунта и величиной вертикальной нагрузки.
Для винтовых свай глубина погружения определяется уровнем промерзания грунта в зимнее время. Этот параметр актуален для всех видов свай, но остальные виды обычно и так погружаются намного ниже.

Полный инженерный расчет глубин погружения представляет собой сложную и ответственную задачу, за которую не все специалисты рискуют браться.

Поэтому самостоятельный расчет настоятельно не рекомендуется, следует обратиться в специализированную проектную организацию.

Как минимум, можно воспользоваться онлайн-калькулятором.

Вычисление высоты над землей

Высота свайного фундамента над уровнем земли определяется высотой верхней линии ростверка.

Выбор правильного значения обусловлен несколькими факторами:

Толщина снежного покрова в зимнее время.
Возможность подтопления, уровень воды во время весенних паводков.
Уровень залегания грунтовых вод.
Температурные условия в регионе.

Сопоставляя эти параметры приходят к выбору оптимальной высоты подъема ростверка.

Оптимальными значениями принято считать 30-40 см для обычных оснований и 1,5-1,7 м при наличии цокольного помещения.

Принципы технологии, ее плюсы и минусы

Название «ТИСЭ» означает «Технология индивидуального строительства и экология». Сваи ТИСЭ и оборудование — главные новшества, из-за них здание получается прочным и не оседает в течение десятилетий.

Сваи имеют куполообразную расширенную подошву. Эта «стопа» увеличивает площадь опоры строения, что приводит к его большей устойчивости, особенно на пучинистом грунте. После возведения свай их связывают горизонтальной бетонной «лентой», называемой «ростверк». Его располагают над почвой на сваях для исключения влияния пучения земли.

На столбах строится здание массой до 20 тонн, например, бревенчатый или кирпичный дом, гараж. Для возведения этажного строения можно использовать материал из газобетона, так как он легче других материалов.

Преимущества технологии ТИСЭ

Популярность метода обусловлена следующими факторами:

Нет нужды в привлечении тяжелой техники, сторонних специалистов.
Из-за утолщений на сваях фундамент по технологии ТИСЭ возводится с небольшими затратами.
Строить можно без электричества. Используется ручной труд.
Фундамент простоит долго, так как он не контактирует с землей. На него не оказывается давление почвы при замерзании или оттаивании.
ТИСЭ технология успешно внедряется в сейсмических зонах, в условиях вечной мерзлоты, в песках и глине.
Коммуникации можно подвести уже после постройки здания, так как дом находится над землей.

Наряду с плюсами метода нужно указать и отрицательные стороны.

Фундамент ТИСЭ: какие недостатки имеет

Выделяя недостатки фундамента, нужно отметить следующее:

Нельзя начинать строительство на болотистом или скальном грунте.
На каменистой почве возрастает сложность бурения. Придется обращаться к электрическим установкам, что увеличит общие затраты.
Подвал под фундаментом строится не под всей площадью здания.
Отмостку нужно делать широкую, чтобы уберечь фундамент от влаги.

Минусом можно считать ограничение по этажности здания. Но с учетом того, что дом возводится самостоятельно, для индивидуального проживания, это не является критическим пунктом.

Особенности фундамента ТИСЭ

Понятие ТИСЭ означает «Технология индивидуального строительства и экология». Сваи ТИСЭ отличаются от других нестандартным куполообразным утолщением нижней части, которое усиливает элемент при вспучивании грунтов без дополнительного увеличения объемов земляных работ. Для их монтажа используется специальный бур. По достижении проектной отметки инструментом раскапывается широкое основание. Последующее бетонирование образует утолщение на нижней части сваи, что устойчиво закрепляет опору в грунте любого класса (за исключением природных скалистых грунтов).

Фундамент ТИСЭ – это вид фундамента, выполненный по технологии, включающей в себя комбинирование свайной конструкции с увеличенной площадью опоры и ленточного основания, чем достигается уменьшение стоимости основы здания, сокращаются сроки работ, имеется возможность строительства на пучинистых почвах. Способ имеет как преимущества, так и недостатки.

Устройство фундамента ТИСЭ

Плюсы и минусы

Превосходства фундаментов ТИСЭ:

Соотношение цена – качество. Стоимость основания ТИСЭ минимум в два раза дешевле в сравнении с аналогами. Вложив деньги на закупку необходимого оборудования, производитель работ (организация или физическое лицо) получает возможность сделать качественную основу зданию, избежать переплаты за дополнительный расход материальных запасов, объем земляных работ, привлечение тяжелой специализированной техники, наем профессионалов по монтажу фундаментов. Траты на приобретение инструмента окупятся вполне.
Высокая стойкость, надежность конструктива. Хорошо подходит для всех типов почв, в том числе пучинистых и сейсмически неустойчивых.
Возможность исполнения сваи ТИСЭ своими руками.
Минимальные трудозатраты (при оборудовании бура специальным приводом).
Легкость и скорость возведения элемента здания.
Строительство по технологии ТИСЭ не зависит от времени года, метеоусловий.
Автономный монтаж (независимо от возможности подключения к электрическим сетям).
Простота прокладки инженерных систем на любых этапах строительства.
Экологическая безопасность.
Высокие показатели несущей способности, уменьшение вероятности образования просадок, за счет равномерного распределения нагрузки от стен на обширную площадь основания.

Недостатки:

Отсутствие методов армирования нижней части сваи. Обычно выполняется каркас из арматуры, устанавливаемый в самом низу опоры. Охват утолщения невозможен. Поэтому, пятка сваи ТИСЭ уязвима к воздействию влаги и подвержена разрушению.
Опыт работы с буром показывает, что проводить бурение им довольно сложно, в особенности на каменистых или глинистых почвах.
Технология ТИСЭ не подходит для возведения фундаментов на водянистых или болотистых территориях.
Необходимость закупки специального инструмента.
Высокая трудоемкость (при отсутствии бензинового двигателя). Недорогой бур оснащен механическим приводом, что делает его применение нелегким, особенно людям со слабыми физическими возможностями.
Невозможность расположения подвального помещения под зданием.
Размеры отмостки увеличиваются.

Преимуществ фундаментов по технологии ТИСЭ значительно больше, чем недостатков, а значимость плюсов гораздо весомее минусов, что делает этот метод привлекательным в строительной области.

Как устроен бур ТИСЭ и принцип работы

Бур ТИСЭ — это устройство, в состав которого входит раздвижная штанга, грунтовой накопитель, откидной плуг. Управляет плугом специальный шнур. В сложенном состоянии длина этого инструмента будет составлять 135−140 см, а в рабочем виде — 230 см (ширина рукоятки при этом — 55 см). Диаметр инструмента фирмы «ТИСЭ» составляет 25 см, а размер расширения внизу — 60 см.

Главным отличием от обычного садового бура является наличие специальных резцов, что эффективно справляются с задачей вспахивания грунта. Привычный направляющий штырь в самом буре, что находится в накопителе, в этом приборе представлен отверстием, которое позволяет свободно проходить почве. Это отличие помогает снизить усилия, что прилагаются сверху. Строго вертикальное положение обеспечивается стенками накопителя, что не позволяют устройству отклоняться в стороны.

Принцип работы бура ТИСЭ довольно прост. В местах, где будут находиться скважины, необходимо выкопать ямки, глубина которых будет составлять приблизительно половина лопаты, а затем следует начать сам процесс бурения. Осуществляя бурение этим прибором, глубину проникновения в грунт регулируют при помощи штанги. Рыхление производится грунтоприемником. Расширение скважины происходит за счет работы лопатки.

Описание процесса:

для оптимизации процесса, следует произвести бурение 6 скважин, а затем сделать расширение, что сэкономит время, которое затрачивается на переоборудование буровой установки;
чтобы бурение песчаного грунта прошло легче, следует залить в подготовленную яму до 30 литров воды на ночь. Утром процедура расширения пройдет значительно проще;
при расширении бур и прилегающая к нему штанга обязательно должны осуществлять вращательные движения, на штангу следует надеть откидную лопатку и прикрепить, используя шпильки, к основанию грунтоприемника бура;
откидную лопатку поднимают благодаря шнуру, а процесс опускания ее производится автоматически.

Устройство фундамента по технологии ТИСЭ

Строительство опоры по технологии ТИСЭ не нуждается в расчете свай и места точной установки под ростверком.

Устройство фундамента по технологии ТИСЭ.

Состоит технология из нескольких этапов:

Первым делом размечается контур.
Затем производится бурение скважин и их расширение.
Следующим этапом армируются сваи.
Потом делается ростверк.
Под жилые застройки расчеты производят специальные организации занимающиеся проектами, потому что необходимо исследовать грунт, сделать расчеты и проект.
Без предварительных расчетов можно возводить ленточный фундамент ТИСЭ под такие строения как забор, баня, веранда и гараж.

Для того, чтобы правильно выполнить работы по изготовлению свайного фундамента ТИСЭ, нужно соблюдение нескольких условий:

Основание свай должно быть ниже точки промерзания.
Основание сваи делают с учетом строительных нормативов для полноценного противостояния пучения грунта.
Настоятельная рекомендация по устройству ленточного фундамента, армированию свай и трамбовке бетона.
Ростверк должен, находится на расстоянии от 10 до 15 см от земли.
По ширине ростверк должен быть меньше чем по высоте.
Ростверк обязательно армируется.

Армирование ростверка.
