Тиски: делаем самостоятельно

Столярный верстак своими руками – подробный чертеж и инструкция

Устройство и назначение верстака

Столярный верстак – это рабочий стол для ручной и механической обработки деревянных изделий.

Конструкция и эргономика классического столярного верстака позволяют фиксировать детали в различных пространственных положениях и с максимальным удобством выполнять основные столярные операции: изготавливать деревянные детали, производить сборку конструкций, покрывать их отделочными составами. Традиционный столярный стол предназначен для работы с пиломатериалом длиной до 3-3,5 м. Для обработки более длинных заготовок используют верстак плотника.

Стол для столярных работ состоит из верстачной доски (крышки) и подверстачья (несущей рамы). Традиционный верстак оснащают передними (фронтальными) и задними (торцевыми) тисками с помощью которых заготовки фиксируют в необходимых пространственных положениях.

В крышке стола и деревянных губках тисков присутствуют отверстия. Они предназначены для установки прижимов и упоров различного сечения и высоты.

Расставив упоры в нужной конфигурации, между ними располагают деталь и поджимают винтовым механизмом тисков. Таким образом заготовка надежно фиксируется в горизонтальном положении. Исходя из толщины деревянной детали, используют упор соответствующей высоты, который не будет выступать за край заготовки и мешать обработке.

Как подобрать оптимальную высоту верстака?

Высота столярных верстаков варьируется в пределах 85-95 см. Оптимальную высоту стола подбирают ориентируясь на рост мастера. Если, стоя у верстака, ладони свободно упираются в его крышку, значит ростовка подобрана правильно. За таким верстаком будет удобно выполнять все основные операции, без частых сгибаний и вытягиваний, которые приводят к быстрому утомлению.

Из каких материалов лучше изготавливать конструкцию?

Столярный верстак должен обладать достаточной прочностью и жесткостью, поскольку при эксплуатации он подвергается большим нагрузкам как статическим, образующимся под весом массивных заготовок, так и динамическим, возникающим в процессе пиления, сверления, ударов и пр. Достаточные характеристики прочности обеспечиваются не только особенностями крепежных узлов, но и типом используемых материалов.

Для изготовления основания традиционно применяют древесину хвойных пород. Крышку стола изготавливают из прочной древесины: дуба, бука, ясеня, клена и пр. Пиломатериалы, используемые для создания верстачной доски, должны быть сухими (влажность порядка 12%) без сучков и других пороков.

Об изготовлении верстачной крышки

Опыт показывает, что при изготовлении столярного верстака своими руками целесообразней приобретать уже готовый клееный щит, который станет заготовкой для крышки. Силы и время потраченные на раскрой, прифуговку кромок, склеивание щита и его выравнивание при создании столь массивной детали окажутся несопоставимы с сэкономленными средствами.

При выполнении работ, которые увеличивают риск повреждения крышки: сверлении, долблении и пр., рабочую поверхность верстака лучше застелить толстым фанерным листом или ДВП, вырезанным по форме крышки. Сделать этот простой настил целесообразно сразу вместе с верстаком.

Использование старых механизмов и подручного металлолома

Качественный новый швеллер, уголок, пластины – не единственный подходящий материал для того, чтобы самому сделать тиски.

В качестве базового механизма подойдет старый домкрат. Для удобства работы выполняется опорная пластина (или трубы с прямоугольным профилем, как показано на иллюстрации) и привариваются зажимные губки – также из трубы или швеллера, уголка. Тиски из домкрата своими руками не менее удобны, чем промышленные.

Еще один бюджетный вариант – тиски из рельсы. Учитывая нагрузочную способность этого металлопроката, модель получается очень мощная. Ее можно также использовать как наковальню, главное – надежно закрепить изделие на верстаке.

Для тех, кто работает преимущественно с деревом, удачным решением станут деревянные тиски, своими руками их изготовить проще и быстрее – не нужна сварка, отпилить детали можно вручную. Главное в этой модели – подобрать подходящие резьбовые элементы.

Представленный на фото вариант рассчитан на крепление к верстаку на постоянной основе. Чтобы сделать быстросъемный вариант, лучше базовую деталь выполнить с пластиной, которая крепится к верстаку болтами.

Для фрезеровки и резьбы удобны модели с двусторонним зажимом – такая конструкция позволяет отцентровать обрабатываемую деталь и/или перемещать ее в процессе работы, не снимая с тисков.

Если усилие зажима требуется не очень большое, а менять положение деталей или сами детали в губках требуется часто, можно поискать кулачковый механизм и сделать быстрозажимные тиски. В этом варианте винтовой зажим заменен небольшим кулачком, ослабить или усилить прижим можно небольшим поворотом рычага.

Столярные тиски своими руками

Столярные тиски для верстака своими руками

Эти столярные тиски, которые еще называют тиски Моксона хорошо подходят для различного рода столярных работ, их удобно использовать для зажима широких досок или панелей, распила и обработки торцов. Тиски не занимают много места, их можно разместить даже в небольшой мастерской, к тому же изготовление обойдется не дорого. В интернете можно найти много конструкций подобного типа, вы можете сравнить их с этой версией столярных тисков для верстака, у которых есть свои преимущества, а размеры можно настроить в соответствии с вашими потребностями. Конструкция не сложная, как сделать своими руками, смотрите на пошаговых фото.

Источник фото www.instructables.com/id/Make-a-Bench-Vise-for-Woodworking/?ALLSTEPS

Еще один вариант тисков Моксона, сделанных из клееной фанеры. Тиски могут быть изготовлены различными способами и из различных материалов, в этом варианте использовались листы фанеры, клей для дерева, несколько шурупов, два винта для зажима, две трубки, чтобы служить в качестве зажимных винтов. Два т-гайки и соответствующие болты каретки, чтобы обеспечить скольжение.

Источник фото www.instructables.com/id/Sliding-Moxon-Vise

Как сделать двухвинтовые столярные тиски

Если нужны по настоящему мощные столярные  тиски Моксона, данная модель наверняка вас заинтересует. М20 Болты из Фаркоп могут дать усилие в несколько тонн, так что отличный вариант для тисков.

Порядок сборки показан на пошаговых фото, только стоит обратить внимание на такие нюансы, как установка втулок, чтобы винты не разбивали древесину в зажиме. Также для крепления распорок автор использовал силиконовый клей. Для крепления к столу вы можете использовать зажимы, но автор предпочел металлические скобки

Для крепления к столу вы можете использовать зажимы, но автор предпочел металлические скобки.

Источник фото www.instructables.com/id/How-to-Build-a-Twin-Screw-Vise-DIY-Woodworking-Too

Мини-тиски Моксона

Здесь вы можете узнать, как сделать мини-тиски Моксона своими руками. На представленных ниже фото шаг за шагом показано, как это сделать, конструкция не будет стоить дорого, к тому же они довольно просты в изготовлении. Из материалов потребуются деревянные заготовки, винты, гайки, шайбы и кожа. Из инструментов настольная пила, фрезер, долото, клей, наждачка. Для изготовления использовалось 2 вида древесины. Бук для зажимов и орех для колес. На картинке вы можете увидеть размеры всех деталей. После обрезки края необходимо зашкурить наждачной бумагой. Чтобы закруглить края колес, используйте сверло и наждачную бумагу. С помощью настольной пилы сделайте фаски.  Для изготовления винтов купите длинный резьбовой стержень, и разрежьте на два коротких куска. Затем вставьте гайки в отверстия. Наклейте кожу на зажимы и лишнее просто отрежьте. Для защиты поверхности можно использовать тунговое масло, в отличие от других средств, применяемых для обработки древесины, оно полимеризуется не только на поверхности, но в массе дерева, куда быстро проникает. Когда масло высохнет, просто соедините все части вместе. Готово

Источник фото www.instructables.com/id/Mini-Moxon-Vise

Как сделать тиски из профильной трубы, уголков и швеллера?

Для изготовления такого слесарного инструмента потребуется:

  • стальной уголок;
  • отрезок швеллера;
  • стержень диаметром 20 мм;
  • пруты для направляющих;
  • крепежные детали – болты, гайки, шайбы;
  • инструменты – сварочный аппарат, электродрель, «болгарка».

Этапы проведения работ

  1. Из прутка диаметром 20 мм изготавливают ходовой винт, обычно это мероприятие поручают специалистам, поскольку в домашней мастерской добиться требуемых параметров затруднительно.
  2. Из отрезков уголка изготавливают раму. Два отрезка располагают в продольном направлении, два – в поперечном.
  3. К продольным уголкам приваривают пластины с просверленными отверстиями. С помощью этих отверстий инструмент крепят к основе.
  4. Неподвижная губка представляет собой отрезок уголка, приваренный сверху продольных уголков основания. Во втором отрезке поперечного уголка изготавливают отверстие для ходового винта, к которому приваривают гайку.
  5. Подвижной губкой служит также отрезок уголка. К полке уголка приваривают швеллер, на нем изготавливают отверстие для ходового винта. К отверстию приваривают гайку.
  6. С помощью «болгарки» зачищают сварные швы, изделие окрашивают, закрепляют его к основанию крепежными элементами.

Назначение инструмента

В связи с большим разнообразием деталей, нужно учитывать, что для них будет удобно использовать различные виды инструмента. Устройство слесарных тисков является стандартным. Их иногда дополнительно оснащают маленькой наковальней или трубогибом.

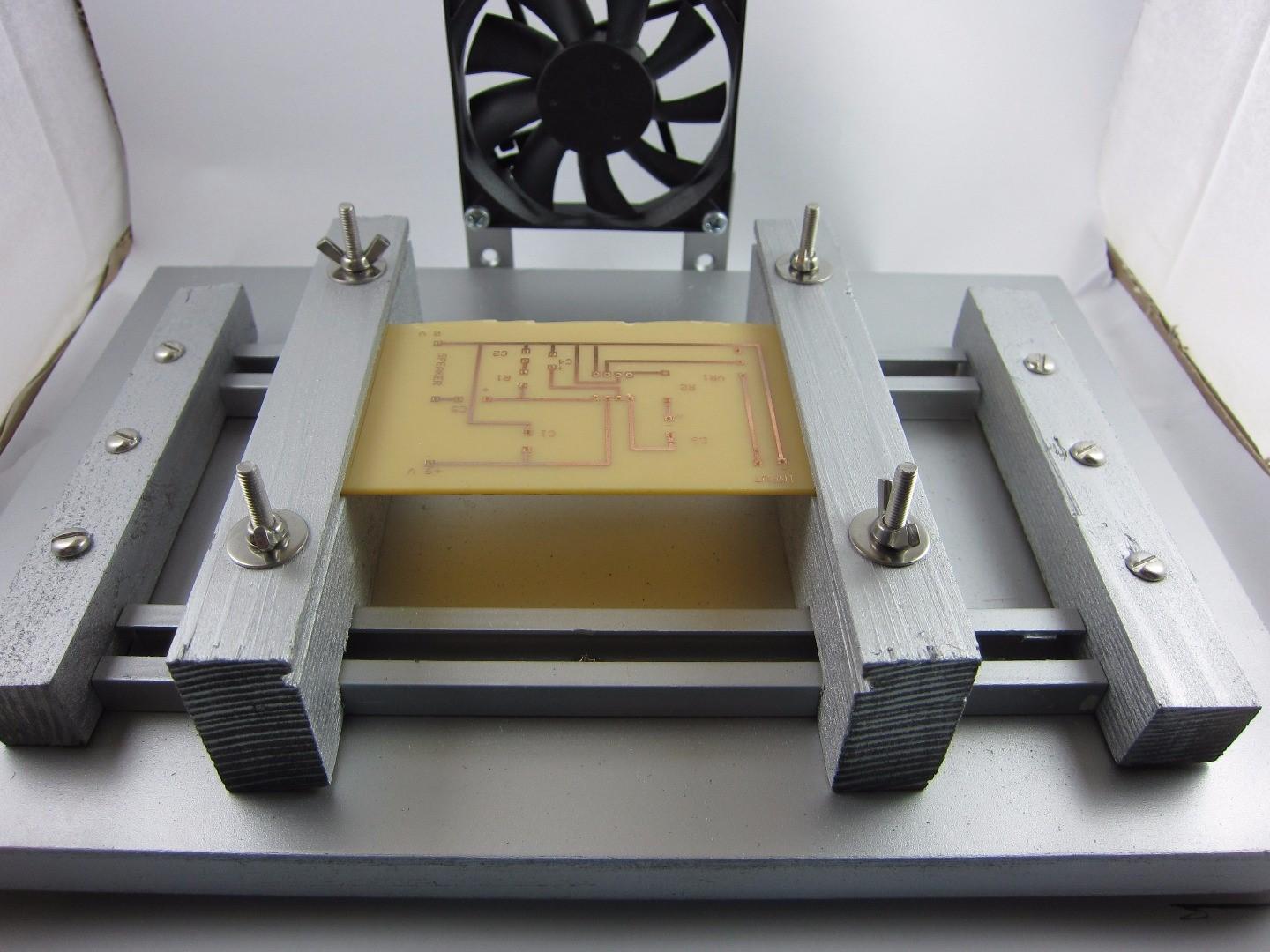

Для небольших деталей применяют миниатюрный вариант. Такие тиски удобны для домашнего использования или там, где можно работать с малоразмерными деталями, например, при ремонте радиоэлектронного оборудования. Такие тиски являются переносными. В них не применяются съёмные щёчки. Поэтому при работе между деталью и прижимающей поверхностью мастер помещает прокладки из резины или пластика.

В этом видео рассказано о лучших моделях столярных тисков:

Как сделать тиски своими руками из металла: материалы и последовательность работ

Слесарные и фрезерные тиски предназначены для работ с металлом, поэтому здесь потребуется более надежный и крепкий материал. Речь идет о прочной стали или чугуне. В то же время их, как и деревянные, можно изготовить собственноручно. Проще всего сделать своими руками тиски из швеллера. Для этого понадобится такой набор инструментов:

  • сварочный аппарат;
  • электрическая дрель;
  • болгарка с кругом для зачистки;
  • угольник для правильного определения углов;
  • сверла разного размера и диаметра.

Кроме того, потребуются такие материалы и подсобные средства для изготовления тисков из швеллера своими руками:

Слесарные тиски проще всего изготовить своими руками из швеллера

  • чертежи;
  • швеллер из стали толщиной 6 мм;
  • лист металла толщиной от 6 мм;
  • уголок размером 70х70 либо 50х50;
  • шпилька диаметром 16 мм, используемая в качестве прижимного винта;
  • болты и гайки – 20 комплектов.

Пару гаек, в которые вкручивается винт, самостоятельно сделать нелегко, здесь лучше всего воспользоваться услугами профессионального токаря. Гайку к швеллеру приваривают максимально соосно. Торцы швеллера следует прикрыть, используя куски металлических листов, в планке необходимо сделать отверстие для винта.

На следующем этапе при помощи болгарки вырезают два уголка и пластину. Готовые уголки прилаживают к швеллеру с обеих сторон и накрывают кусочком металла. Таким образом, получается П-образная конструкция, которая является основой сделанных своими руками тисков из швеллера.

Для изготовления станины потребуется лист металла толщиной 7-10 мм, в котором просверливают по четыре дырки с каждой стороны, а также делают 6 отверстий на П-образном элементе. К станине приваривают одну гайку, а по бокам от нее – два металлических стопора. Изготавливают также своими руками губки для тисков: их вырезают из стали. Одну часть приваривают сразу, а вторую прикрепляют на подвижную деталь.

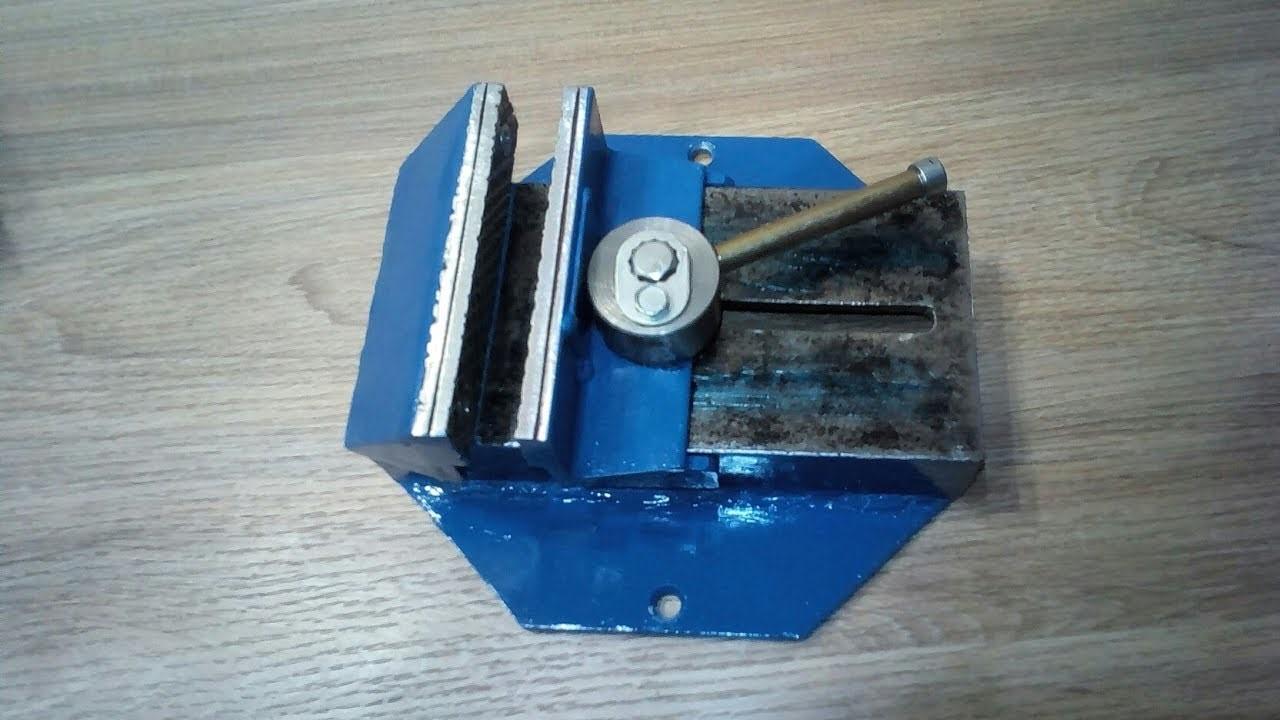

Тиски своими руками из уголка: пошаговая инструкция изготовления

Можно изготовить своими руками станочные тиски из металлического уголка. Для этого потребуются те же инструменты, что и для работы со швеллером, а материалы необходимо подготовить следующие:

  • металлический уголок 30х30;
  • шпилька с нанесенной резьбой;
  • гайки под шпильки;
  • маленький подшипник.

Образец чертежа тисков из уголка можно найти в интернете. В соответствии с требуемыми размерами несложно сделать собственное изделие. Сначала следует подготовить две заготовки, распилив уголок. Их размер зависит от ширины станины сверлильного станка. Далее из толстого металла при помощи болгарки изготавливают две губки и наносят разметку, по которой сверлят отверстия для их фиксации к основанию.

Станочные тиски можно сделать своими руками даже из металлических уголков

Затем необходимо сделать струбцину своими руками. Потребуется взять часть уголка с просверленным отверстием для шпильки. Подшипник лучше приварить сразу. На стороне, противоположной креплению с подшипником, необходимо зафиксировать такой же уголок и сделать отверстие для вала. С другой стороны следует приварить три гайки. Для удобного вращения шпильки к основе гайки крепят вороток. Такие тиски обойдутся значительно дешевле. Кроме того, зная их устройство, можно самостоятельно проводить ремонт тисков в случае необходимости.

Опытные мастера знают, что одновременно сверлить и держать детали довольно сложно. В итоге работа получается неточной, что сказывается на качестве изделия. Упростить задачу в значительной мере помогут тиски соответствующего типа. Используя рекомендации, приведенные в статье, можно сделать их своими руками. При этом такие тиски практически ничем не будут отличаться от приобретенных в магазине, но обойдутся значительно дешевле.

Другие полезные самодельные станки

Вам точно нужна будет простая циркулярная пила из обычной дрели. Каждый человек может сделать простую циркулярную пилу с упором параллельного типа, и хотя это не заменит полноценный станок, но сильно выручит на первое время.

Простой мини шлифовальный станок будет незаменим, если требуется обрабатывать небольшие по размеру изделия и заготовки – тут хрупкое и маломощное оборудование точно пригодится.

Не менее важна простая направляющая для ручной циркулярной пилы. Естественно, что есть ручные циркулярки с направляющими в комплекте, но они очень дорогие, поэтому стоит попробовать сделать простую направляющую для ручной циркулярной пилы.

Кстати, из обычной дрели можно сделать еще и ручной фрезер. Его тоже нельзя назвать полноценным, то вместе дешевого инструмента у вас будут возможности дорогого.  Фрезер являются незаменимым инструментом, хотя у начинающих мастеров такого устройства может не быть в наличии. Выход простой – делаем фрезер и пользуемся им до тех пор, пока не купим настоящий.

Сверлильный станок из шуруповерта тоже будет не лишим. Часто при создании разных изделий требуется проделать отверстие под углом в 90 градусов, а проделать это «на глаз» очень и очень сложно. Для этого можно с легкостью использовать шуруповерт, лишь пару часов и в руках у вас будет отличный сверлильный станок. Можно сделать большой станок для сверления на основе дрели.

Как сделать тиски своими руками? Чертежи с размерами

Для фиксации деталей во время обработки нужны специальные фиксаторы. Сделать тиски своими руками разных размеров несложно, потребуются чертежи с размерами, а также технологическая последовательность выполнения работ.

У домашнего мастера в арсенале обычно много самых разных инструментов. Однако, трудно переоценить роль тисков. Их используют для установки деталей разного размера, поэтому в одной мастерской могут присутствовать фиксирующие приспособления различного вида и конструктивного исполнения. В металлообработке используют преимущественно металлические изделия, а для обработки древесины широко применяют деревянные устройства. Некоторые мастера оснащают свои рабочие столы самодельными слесарными тисками. Бывает так, что нужен специальный крепежный инструмент.

Элементы тисков

Зажимное приспособление должно иметь несколько основных элементов:

  • губка неподвижная;
  • губка подвижная;
  • винтовой механизм;
  • уголок поперечный;
  • скоба подвижной губки;
  • ползун;
  • основная опора (уголок продольный).

Схема самодельных тисков

Конструктивно решение зажима может быть различным. Иногда в качестве исходных материалов используют даже обычные пассатижи.

Самые простые конструкции

Принято определять по особенностям устройства следующие виды тисков:

  • массивные стационарные. Такие обычно размещают на одном из углов верстака. В кузнях принято устанавливать на отдельную опору, установленную на мощный фундамент;
  • поворотные можно использовать с нескольких сторон. При необходимости расположение губок ориентируют в разных направлениях;
  • машинные предусматривают для использования на сверлильных станках. Можно располагать подобные изделия на фрезерных столах, строгальном или долбежном оборудовании, а также на сварочных линиях;
  • клиновые отличаются тем, что конструкция имеет своеобразный вид. Такие фиксаторы позволяют развивать довольно большие усилия прижатия закрепляемых деталей;
  • параллельные конструкции Моксона. Особенностью их является использование не одного, а нескольких винтовых зажимов. Длинномерные детали в разных частях закрепляются в разных точках;
  • вертикальные используют для обработки изделий, имеющих большую высоту. Опора подобных тисков может находиться внизу, а зона обработки располагается сверху.

Разработка конструкции тисков

Чертеж самодельных тисков

При желании самостоятельно изготовить собственную конструкцию, необходимо подготовить чертежи (эскизы). За основу можно взять катаные уголки, швеллеры, двутавры. В промышленных устройствах используют чугунное литье. Небольшие по размеру могут изготавливаться из швеллера.

Самодельщики используют разные виды древесины или металлопрокат.

Деревянная конструкция

В составе изделий из дерева используют металлические элементы:

  • винт. Применяют шпильки со стандартной резьбой. Если в наличии есть домкрат, то в разрабатываемом изделии будет использоваться прямоугольная резьба;
  • гайка. Ее подбирают под имеющийся зажимной винт;
  • крепежные элементы используют для придания жесткости.

Легкосъемная конструкция

По исполнению устройства могут быть:

  • стационарными тисками, размещаемые постоянно на одном месте;
  • переносными (легкосъемными) тисками. Их можно быстро снять, уложить в транспортное средство для выполнения работ по месту выполнения ремонта.

Пошаговые технологии изготовления деревянных тисков в домашних условиях

Изготовление деревянных тисков, устанавливаемых на столе

Другая конструкция используется в столярном производстве. Этот вид крепежа устанавливается на столе. Их дополнительно можно укрепить с помощью струбцин.

Готовая пластина с отверстием Ø 20 мм.
Выполнение дополнительных пропилов.
Готовое изделие используется для фиксации заготовок при изготовлении небольших скульптур из древесины мягких пород.

Простые деревянные тиски

Болты М8 используются для установки брусков.
Неподвижная губка может устанавливаться в нескольких положениях. Поэтому в тисках можно фиксировать детали разной ширины.
Тиски готовы. Ими можно пользоваться для работы с деревянными заготовками.

Изготовление тисков из металла

Малогабаритные станочные тиски

Производится подгонка деталей по месту.
Приварив пластину, получают небольшие тиски.
Провести пробное использование можно, закрепив тиски на столе.
Фиксация деталей выполняется надежно.

Тиски из швеллера

Мастера предлагают много разнообразных конструкций самодельных тисков. Можно подобрать подходящий вариант, который несложно повторить.

Republished by Blog Post Promoter

Важность воротка

Управление столярными тисками осуществляется посредством воротка, передающего вращающий момент на ходовой винт. Это справедливо и для самодельного приспособления. Воротком способна послужить стальная планка или трубка требуемой длины, вставляемая в паз или отверстие головной части резьбового винта.

Детали тисков включающие вороток

Размер выполняемого паза или диаметр отверстия должен соответствовать толщине использующейся планки или диаметру прутка. От длины воротка зависит величина прилагаемого усилия при зажатии заготовки.

Допускается использование для этой детали обычного гаечного ключа, в разъем которого запрессовывается головная часть резьбового винта. Несложно зафиксировать на винте гайку под необходимый размер. Но требуется надежно зафиксировать ключ, чтобы он не соскочил в самый ответственный момент.

Но лучше, если вороток будет выполнен из прута, со свободным скольжением через отверстие в резьбовом винте, такой подход максимально облегчит работу.

Что такое слесарные тиски?

Любому умельцу известно, что слесарные тиски – это приспособление, которое обеспечивает неподвижность металлической заготовки во время ее обработки вручную или механически. В зависимости от вида и строения, они способны плотно зафиксировать все: от мельчайшего золотого завитка будущего ювелирного украшения до крупной автозапчасти. Основные параметры, конструкция и требования к тискам слесарным закреплены в государственном стандарте 4045-75.

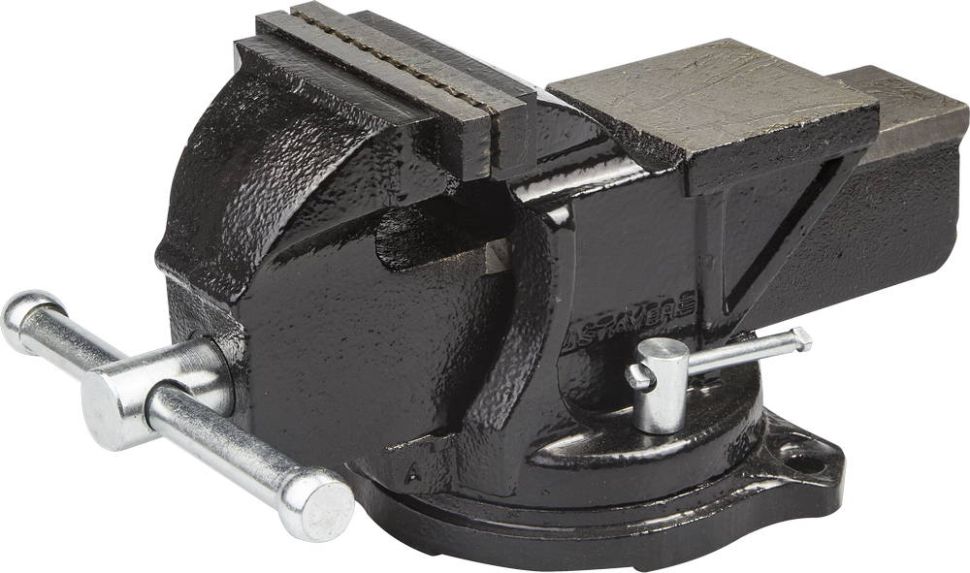

Устройство слесарных тисков

Современные производители обеспечили нам широчайший ассортимент вариантов внешнего вида тисков. Однако любая модель в своей основе имеет одни и те же элементы внутреннего устройства:

  1. Прочное опорное основание с крепежным механизмом, плотно фиксирующим слесарный инструмент на поверхности.
  2. Две губки – статическую и движущуюся, непосредственно зажимающие изделие.
  3. Пластины на плоскостях губок, как правило сменные, с посеченной поверхностью для лучшего сцепления с деталью.
  4. Винт ходовой, которым регулируется перемещение подвижной губки;
  5. Направляющие стержни, вдоль которых «ходит» винт.
  6. Он поворотный, фиксирующий нужный оборот инструмента.

Распространена конфигурация этого устройства, в которой роль неподвижной губки выполняет его основа, то есть движущийся элемент прижимает изделие к поверхности, на которой закреплены слесарные тиски. Поскольку инструмент часто служит наковальней, его предпочитают изготавливать из стали, иные материалы (например – чугун) не способны выдержать большой нагрузки.

Как изготовить металлический верстак

Перед тем, как построить верстак в гараже необходимо приобрести такой инструмент:

  • Болгарку с кругом и шлифовальным диском.
  • Аппарат для сварки с электродами.
  • Спецодежду и приспособления для защиты от сварки.
  • Строительный уровень.
  • Рулетку.
  • Шуруповерт.
  • Электрический лобзик для раскраивания фанеры.
  • Электрическая дрель.

Материалы для работы:

  • Равносторонние профильные уголки 50х4, длиной 6,4 метра и 40х4, длиной 6,75 метра.
  • Прямоугольная труба 40х60, с толщиной стенки 2 миллиметра, длиной 24 метра.
  • Полоса стальная 40х4, длиной 8 метров.
  • Лист стальной, толщиной два миллиметра, размеров 2,2х0,75 метров для изготовления столешницы.
  • Доски для столешницы, толщиной 50 миллиметров.
  • Фанерные листы для ящиков и стенок стола, толщиной 15 миллиметров.
  • Для ящиков стола направляющие.
  • Шурупы.
  • Саморезы по металлу.
  • Анкера.
  • Краска по металлу и дереву.

Порядок изготовления верстака своими руками:

Раскраивается имеющийся материал.

Для изготовления каркаса берется профильная труба, для ребер жесткости – уголок, из которого формируется каркас верстака и делается окантовка столешницы.

Из стальной полосы будут делаться направляющие для боковых панелей. Из нее изготавливаются и кронштейны для фиксации ящиков и фанеры. Для ящиков берется фанера.

Сборка и сварка каркаса для верстака:

  1. сваривается из двух труб длиной 2,2 метра и двух труб по 0,75 метров каркас столешницы;
  2. по краям верстака привариваются четыре боковые ножки длиной 0,9 метра;
  3. между ними устанавливаются перемычки, для жесткости конструкции;
  4. собирается конструкция для ящиков из труб и приваривается к столешнице;
  5. их каркасы усиливаются ребрами жесткости.
  • Сборка каркаса для столешницы. Для этого берутся два уголка по 2,2 метра и два по 0,75 метра и свариваются полками вверх. Через 40 сантиметров привариваются ребра жесткости для конструкции;
  • Каркас для устройства укладывается на трубы каркаса верстака и приваривается.
  • Собирается обрешетка панели для инструмента из одного уголка длиной 2,2 метра и четырех по 0,95 метра. Два из них фиксируются по бокам и два посередине конструкции. Панель для крепления инструмента приваривается к столешнице.
  • Для того чтобы верстак своими руками в гараж имел хорошую устойчивость привариваются полоски металла, которые будут служить ребрами жесткости. Как их ставить хорошо показывает видео.
  • Изготавливаются ящики на самодельные верстаки для гаража. Для этого из фанеры нарезаются заготовки и скручиваются шурупами.


Общий вид металлического каркаса верстака

Укладываются доски на каркас столешницы.

Верстаки самодельные для гаража из металла красятся. Это предотвратит образование коррозии

Особенное внимание следует уделить сварным швам. Их нужно хорошо зачистить шлифовальной машинкой.
Крепится верхний лист столешницы саморезами к деревянным доскам.
Устанавливаются ящики.
Крепится фанера на боковые стенки, щит под столом, полки.
