Ручной фрезер по дереву, приспособления для ручного фрезера

Глубина фрезерования

Следующий этап настройки — установка глубины погружения. Она задается вертикальным упором, который может иметь несколько ступеней регулировки. Наиболее ходовая — положение самого упора. Уперев его в самую низкую из ножек «револьвера» (если это возможно), ослабляют фиксаторы упора (обычно реализован барашковый зажим) и самой «головы» и опускают ее до касания фрезой поверхности.

Заметим, что вовсе не обязательно использовать заготовку, лучше проделывать данную операцию на плоскости верстака, без риска повредить деталь.

Теперь нужно зафиксировать подвижный упор или просто придерживать его одной рукой, а другой установить подвижный указатель (он «ездит» вверх-вниз) напротив нулевого деления мерной шкалы, тем самым откалибровав линейку. Все, она готова к работе.

Перемещая упор и следя за указателем, настраивают глубину и затягивают винт подвижного упора. Если фрезер «из простых», то юстировка закончена. В ином случае глубину погружения подгоняют более точно. Положение подвижного (уже закрепленного) упора изменяют с точностью до десятых долей миллиметра, поворачивая регулировочное колесико.

Оно имеет фиксаторы («перещелкивается» по делениям) или просто туго вращается. Первый вариант лучше, так как установка не собьется в процессе эксплуатации. Хорошо, когда такая регулировка реализована в широких пределах, и очень удобно, когда ее можно производить непосредственно во время работы.

Пошаговое изготовление строгального станка и рейсмуса на его основе

В качестве исходного образца используется электрорубанок «Интерскол-110». Рабочая ширина обрабатываемой заготовки составит 110 мм.

Для строгания досок и брусков нужно установить рубанок подошвами вверх.

Для изготовления корпуса используется фанера толщиной 15 мм. На циркулярном оборудовании производится выпиливание заготовок: боковины и опорная поверхность.

По бокам у рубанка имеются кожухи защиты. Чтобы устанавливать инструмент, их необходимо временно снять. В боковинах будут выпиливаться пазы для установки электрорубанка.

Прикладывая инструмент, определяют его положение относительно боковин. Это наиболее ответственный момент. Насколько качественно будет произведена разметка, зависит качество будущих деревянных деталей.

Когда определена база, размечается положение кожуха. Его контур обводят для дальнейшего выпиливания.

С помощью электролобзика выполняется выпиливание отверстия. Приходится засверливать отверстия, в них устанавливается пилка. Для работы используют пилки для фанеры с мелким зубом.

Кожух применяется по месту. Если возникает необходимость, то отверстие дорабатывается.

По аналогии выполнена разметка для второй боковины. Выполняется выпиливание фигурного отверстия для другого кожуха и патрубка для присоединения пылесоса.

Примеряется второй кожух.

Две боковины позволяют зафиксировать рубанок в определенном положении. Остается установить опорную площадку, которая обеспечит жесткость всей конструкции.

После сборки получена опора для строгания деталей. На ней можно фуговать заготовки при производстве мебели.

Производственная проверка работоспособности. Доски фугуются перемещением доски по поверхностям передней и задней площадок. Однако, данная конструкция позволяет доработать оборудование и превратить его в рейсмус. Тогда у мастера появится возможность обтачивать заготовки на заданную толщину.

Небольшая приставка, ее перемещение происходит по пазам. Задавая положение приставки, можно выставлять нужный размер строгания на рейсмусе.

Рейсмус готов. Из электрорубанка получен станок, стоимость которого на порядок выше.

Выбор подходящего оборудования

Ручной фрезерный станок подбирается по типу работ и планируемой нагрузке. Различают основные виды оборудования для работы по дереву:

• вертикальный – верхнего типа;
• ламельный;
• кромочный.

Ламельный фрезер горизонтальный. Диск с зубьями по кромке перемещается параллельно подошве и вырезает пазы в боковой поверхности под плоские шпонки в сопрягаемых деталях без разметки. Использование инструмента узкое. Ламельный тип инструмента востребован в производстве мебели и строительных деревянных конструкций. Для домашней мастерской приобретается редко, если хозяин серьезно увлекается изготовлением мебели и имеет в наличии модели универсальных ручных фрезеров.

Фрезер верхнего типа универсальный для обработки дерева. Именно он способен выполнять практически все операции. В его комплект входит несколько приспособлений, позволяющих обрабатывать торцы и работать по плоскости доски. В основном это параллельный упор со штангами, фрезерные втулки и набор фрез различного типа. Первые направляют станок точно по прямой линии реза или помогают сделать ровный круг. Втулки ведут станок вдоль шаблона, повторяя его формы любой сложности.

Для выполнения пазов, выборок под замки и навесы, создание красивых кромок любой конфигурации в дереве подойдет фрезер верхнего типа.

Схемы фрезерных столов и конструктивных решений:

Настольный фрезерный стол:

Фрезерный стол с поворотной столешницей:

Самодельный лифт:

Еще один простейший вариант:

Боковой упор:

Ниже представлен типовой эскиз фрезерного стола с большим количеством полезных ящиков. Все размеры в дюймах (1 дюйм = 2,54 см). Столешница:

Параллельный упор:

Тумба стола:

и ее каркас:

Согласитесь, вариантов реализация Фрезерного Станка — неимоверное количество! Сколько Мастеров — столько и решений.

Работаем с удовольствием! Команда «Арсенал Мастера РУ»

Посмотреть Все фотообзоры Арсенал Мастера Посмотреть Весь ассортимент инструмента в каталоге и Ручные фрезеры

Шаблоны и копировальная втулка

Копировальное кольцо – это круг с выступом, скользящим по шаблону, гарантирующим точность обработки. Кольцо может прикручиваться к основанию фрезера или закрепляться усиками. Диаметр приспособления подбирается с таким расчётом, чтобы оно не соприкасалось с рабочей частью инструмента.

Кольцевой шаблон фиксируется на обрабатываемом материале, крепко прилегая к столешнице. Надёжный прижим обеспечивается двусторонним скотчем и струбцинами. Закончив деталь, нужно убедиться, что втулка при работе плотно проходила по краю шаблона.

Сделанный своими руками шаблон для фрезера найдёт применение и для обработки углов детали, когда необходимо, чтобы они были круглыми. В зависимости от расположения и габаритов шаблона, радиусный размер закругления может быть любым.

В шаблонную конструкцию зачастую включаются подшипники либо кольца. Если это кольцо, то его следует подбирать соответственно размеру фрезы. При разнице в диаметрах необходимо добавить в конструкцию шаблона упоры, с помощью которых можно будет сдвинуть приспособление от кромки детали.

Среди вспомогательных устройств для фрезера самые гибкие шаблоны, кроме обработки краёв материала, позволяют также выпиливать сложные пазы. Специальная компоновка аксессуара даёт возможность эффективно создавать выемки под дверные петли. С помощью шаблона можно даже проводить фрезером декоративную работу, например вырезать деревянные узоры.

Фрезер из двигателя от стиральной машины

Очень часто народные умельцы изготавливают различные станки из двигателя стиральной машины: токарные по дереву, сверлильные, точильные, циркулярные, а также стационарные фрезерные станки. Чтобы изготовить последний, сначала потребуется смастерить стол способом, описанным выше. Далее, на вал двигателя необходимо установить цангу для зажима фрез.

Также потребуется сделать подъемный механизм для удобной регулировки вылета инструмента. Делается он из двух труб, выполняющих роль стоек, на которых закрепляется двигатель, и резьбовой шпильки.

Шпилька одним концом входит в закрепленную к днищу стола гайку, а вторым упирается в нижнюю часть мотора. На шпильке жестко закрепляется поворотное колесо, с помощью которого и осуществляется регулировка высоты.

Параллельный упор

Это устройство используется для создания фигурных или ровных прорезей. Параллельный упор считается распространённым предметом, который включается в стандартный комплект к большинству устройств. В его конструкции включены следующие детали:

1. Направляющие в форме штанг. Они используются для ниш на поверхности фрезера.
2. Стопорный винт, который помогает зафиксировать необходимую позицию устройства.
3. Винт, который создаёт необходимое пространство между болванкой и осью инструмента.
4. Контактные губы. Они помогают получить упор для фрезера на поверхности материала.

Параллельный упор применяется для совершения множества задач. Для его подготовки действуют по схеме:

1. На корпусе упора находятся небольшие дырки, где следует зафиксировать специальную штангу. При использовании стопорного винта она надёжно закрепляется.
2. После фиксации стопорный винт слегка раскручивается, а при помощи винта для настройки изменяется положение упора до необходимого уровня.

Если знать все конструктивные элементы и способ работы, то параллельный упор создают своими руками. Для его производства пригодятся детали из металла, бруски, а также несколько винтов. В магазинах продаётся огромное число видов параллельных упоров. Подбирают их в соответствии с особенностями фрезера, используемого для фрезерования древесины.

Пример чертежа упора:

Насадки по дереву

Тип конкретной задачи и форма, которая требуется при её выполнении значительно влияет на оснастку, применяемую для ручного фрезера. Иногда требуется создание пазов на узких деталях, а для такой работы стандартны насадки не подойдут. В такой ситуации придётся использовать дополнительную оснастку, или сделать её своими руками.

В качестве отличительных особенностей дополнительных насадок выделяются следующие факторы:

• Применение специализированной оснастки на фрезы позволяет ограничить область применения инструмента. Это позволяет значительно улучшить качество готового результата (пазов).
• Конструкция состоит главным образом из основания, которое способно обладать любой, даже самой причудливой формой.
• На основании закрепляются два штыря, которые и ограничивают движение фрезера по поверхности. Благодаря им линии получаются прямолинейными

При производстве такой насадки своими руками нужно знать некоторые тонкости. Направляющие штыри должны быть расположены на одной полосе с центром фрезы, применяемой в устройстве. Только тогда разрешается проделать паз, расположенный прямо по центру торца материала.

Сборка станка

Все детали будущего станка выкладываются на верстаке. Предстоит их собрать и на финише получить работоспособную конструкцию.

Из уголков собраны верхняя и нижняя рамки. Здесь использованы уголки:

• Длиной 450 мм (4 шт.), в них просверлены отверстия Ø 10,5 мм (4 отв.).
• Длиной 550 мм (5 шт.), в них также просверлены отверстия Ø 10,5 мм (4 отв. в 4-х уголках и 2 отв. в одном).
• Длиной 220 мм (2 шт.), в них просверлены 4 отв. (Ø 10,5 мм), их ни по 2 для установки ножевого вала.

На верхнюю рамку монтируются уголки для монтажа рабочего валика. Кроме отверстий для сборки каркаса станка на уголках просверлены отверстия Ø12,5 мм для монтажа столов (подающего и приемного).

Перед сверлением накладывались пластины столов, и выполнялась разметка.

На шпильки накручиваются гайки и устанавливаются шайбы.

Ножевой валик, рядом расположились ножи и клиновые планки. Данный вал имеет три паза для установки режущего инструмента. Рядом лежит полоса, на нее будет установлен электродвигатель.

Пластины стола. Их три. Две используются для фуговальной части, оставшийся длинный элемент используется для циркулярного стола.

Для строгальной части применяются две одинаковые пластины толщиной 10 мм. Их размер 220·300 мм. На одной стороне у каждой имеется косой срез под углом 45 ⁰.

Пространственная сборка. Выполняется монтаж вертикальных элементов. Каждый узел крепится двумя болтами.

В результате получается жесткая пространственная конструкция. Ее в будущем будут размещать на дополнительном столике, чтобы удобно было работать с пиломатериалом.

На заранее подготовленные опоры монтируется валик.

Крепление выполняется болтами через опоры корпуса подшипников.

В пластины столов вворачиваются шпильки. В них нарезана резьба М12 (длина 9,5 мм).

Технология установки столов довольно простая. Одна из гаек определяет высоты установки относительно каркаса, другая фиксирует заданное положение. Шайбы препятствуют отворачиванию.

Все пластины устанавливаются на станок. Он обретает рабочий вид.

Настал черед размещению ножей. Сначала ставят клиновые планки. Их вводят в пазы с торца.

Остается установить ножи. В дальнейшем их придется выставлять по высоте, чтобы выборка древесины выполнялась в один размер.

Выставленные по высоте ножи фиксируются болтами. Ими распирают паз, подобная установка предотвращает вылет инструмента из паза.

Ставят полосы в нижней части каркаса. На них монтируется электродвигатель.

Остается натянуть ремень. Имеющийся в наличии блок шкивов позволяет выполнять нужное натяжение клинового ремня.

Основная сборка завершена. Остается присоединить провода, произвести монтаж пусковой арматуры. Остается выполнить ходовые испытания и настроить положение столов и ножей.

ОСНОВНОЕ СОЕДИНЕНИЕ В ПАЗ

Выпиливание пазов на настольной циркулярке набором дисков для пазов выполняется намного быстрее, чем вручную. Но с длинными или широкими деталями трудно маневрировать вокруг стола. Маятниковая пила решает эту проблему, но ей присущ недостаток — обычно её консоли не хватает для запи-ливания поперёк широких деталей.

С этой бедой помогает справиться фрезер. Но и здесь есть свои недостатки.

Во-первых,- если вы выбираете более одной пары пазов, установка линейки для каждой стороны может занять много времени. Поэтому используйте вставку шириной, равной расстоянию от ребра основания фрезера до фрезы. Чтобы установить линейку, сдвиньте вставку вдоль намеченной линии заплечика на обрабатываемой детали (рис. 4).

. Вставка для фрезера.

Столкнувшись вплотную с выборкой пазов, можно сделать несложное приспособление (фото А).

Предлагаем ознакомиться: Размер полков в бане в парной

Уход за ручным фрезером

Уход за ручным фрезером, как и за другим электроинструментом, не требует выполнения слишком большого числа операций. Достаточно после каждого использования смахнуть чистой малярной кистью пыль и стружку и положить в коробку.

После 6 месяцев работы рекомендуется проверить затяжку всех винтовых соединений и проверить, нет ли биения на рабочем валу. Для электрооборудования с большим числом оборотов рекомендуется 1 раз в год проводить смазывание подшипников и втулок смазкой «Литол».

Выполняя эти простые рекомендации, даже начинающие мастера быстро наберутся опыта работы с ручным фрезером.

Соединение шип-паз и ласточкин хвост

Для создания соединения шип-паз существует множество сложных приспособлений. Но если производство изделий из дерева поставлено не на поток, то соединение шип-паз при помощи ручного фрезера можно сделать простым способом.

1. Деталь, на которой будет вырезаться шип, должна иметь уже чистовой размер. Делая разметку, следует добавить к длине детали длину шипа. К примеру, для ножек столов и стульев будет достаточно длины шипа 30-40 мм, а для дверей – 55-70 мм. С помощью угольника сделайте разметку на краю заготовки.
2. Возьмите ножовку по металлу и сделайте небольшие пропилы (это будут плечи шипа).
3. Подготовьте фрезу “бочонок” и закрепите ее в цанге аппарата. С ее помощью будет создаваться шиповое соединение.
4. Закрепите заготовку на верстаке, а перпендикулярно ей закрепите вторую деталь такой же толщины (будет выполнять роль опоры для подошвы фрезера).
5. Далее, необходимо выставить величину вылета фрезы относительно площадки агрегата. Если шип будет располагаться точно по центру заготовки, то вылет инструмента должен быть таким, чтобы после переворачивания детали и второго прохода у вас получилась толщина шипа, соответствующая ширине паза. Ширина паза, в свою очередь, зависит от диаметра пазовой фрезы. Вот от этого размера и следует начинать расчет всего соединения.
6. После того, как вы определились с глубиной погружения инструмента и выставили ограничитель, можно приступать к выборке шипа. Включите агрегат и начинайте фрезеровать заготовку, но поэтапно, углубляясь каждый раз в материал на 3 мм.
7. Когда требуемая глубина будет достигнута, остановите аппарат и переверните заготовку.
8. Продолжайте выборку шипа методом, описанным выше. В результате вы получите шип прямоугольного сечения. Но, так как паз будет иметь по краям закругление от фрезы, то и на шипе потребуется срезать углы. Сделать это можно ножом или на точильном станке.

Как выбирается паз, было подробно рассмотрено выше. Если требуется сделать шип-паз по всей длине или ширине заготовки, то скруглять углы шипа не потребуется.

Чтобы изготовить шиповое соединение ласточкин хвост, используют специальное приспособление.

На фрезере устанавливается пазовая фреза “ласточкин” хвост, а также копировальная втулка, имеющая бортики, для лучшего позиционирования в прорезях шаблона.

После зажатия шаблона и заготовки проводится фрезерование по общим правилам.

Пазо-шиповое соединение также используется при изготовлении вагонки. Только, чтобы сделать вагонку, необходимо иметь комплект из 2-х фрез. Одна фреза выбирает паз на кромке детали, а другая – делает шип.

Чтобы сделать филенку, кромка которой является шипом, и прорезать паз в рамке фасада, также используют набор фрез.

Изготовление приспособлений для обработки столбов и балясин

Каждый мастер может самостоятельно изготовить приспособления для ручного фрезера, которые удовлетворят его личные нужды. К примеру, фрезеровочный станок используется для обработки тел вращения – предметов, имеющих округлую форму. К ним относятся столбы, балясины и другие деревянные элементы, имеющие сходную конфигурацию.

Но чтобы добиться положительного результата, необходимо подготовить приспособление, облегчающее вырезание пазов в телах вращения. С его помощью удастся выполнить продольные канавки и произвести обработку по круглому контуру.

Насадки для фрезера по дереву

Конструкция такого приспособления состоит из следующих элементов:

Приспособление по дереву в деталях

• корпуса;
• передвижной фрезерной каретки;
• диска для установки угла поворота;
• фиксирующих винтов, обеспечивающих неподвижность обрабатываемой заготовке;
• стопорного винта.

Чтобы приступить к работе, нужно поместить балясину в корпус устройства, закрепив ее винтами. С помощью поворотного диска деталь размещают под нужным углом и фиксируют стопорным винтом. Далее в движение приводится каретка с фрезером, который вырезает паз по всей длине заготовки. Чтобы вырезать следующий паз фиксацию изделия ослабляют и вновь располагают его под нужным углом.

Все эти операции желательно выполнять с помощником, который будет медленно вращать заготовку. Работу устройства можно автоматизировать, снабдив его приводом от электродрели или самого примитивного шуруповерта.

Работа с фрезером – особенности процесса

Прежде чем начать работать с инструментом, необходимо запомнить следующие правила:

• Для работы необходим остро заточенный инструмент. При недостаточной остроте режущих кромок происходит перегрев электродвигателя.
• Рабочий материал должен быть крепко закреплен для исключения перемещений.
• Не рекомендуется производить распил на всю глубину – это повредит двигателю и создаст излишнюю нагрузку на фрезу в том числе. При большой глубине необходимой срезки ее следует производить поэтапно, убирая слой за слоем.
• Замену фрезы производить на полностью обесточенном агрегате.
• В случае появления посторонних вибраций, необходимо срочно прекратить работу до выяснения причин.

Фрезерование окружностей

Для исполнения задач в бытовых условиях может пригодиться устройство, способное облегчить прорезание круглых болванок.

К примеру, часто применяется циркуль, который можно создать своими руками.

Делается это приспособление по следующей схеме:

Из подручных элементов для изготовления устройства используется обрезок фанеры, саморезы, деревянный барашек и болт с гайкой. Также понадобится фрезер, пила и шуруповёрт.
На отрезке фанеры делается небольшая разметка. На нём обводится площадка, длина которой составляет 15 см, а ширина – 5 см

Важно, чтобы длина превышала радиус обработки, а ширина – размер площадки фрезера.
Проделываются отверстия под крепёжные болты (их диаметр равняется 2-3 см). Для сверления используется перка.
По серединной полосе насквозь прорезается паз

Необходимо проследить, чтобы его ширина не превышала размер осевого болта.
Снизу фанерного листа проделывается углубление для расположения гайки с шайбой. Другую гайку крепят в деревянном барашке.
Теперь можно собирать основную ось. Вместо шпильки применяют болт с достаточной длинной, предварительно отпилив у него шляпку.
Циркуль устанавливается на фрезер и выполняется проверка работоспособности.

Специальные комплекты

Также существуют и специальные приспособления для ручного фрезера, предназначенные для выполнения определенных задач. В продаже можно найти целые комплекты таких оснасток, применение которых особенно актуально для профессиональных мастеров.

В основном комплекты выполняют узкопрофильную задачу

Фрезы для врезки петель

В домашних условиях можно обойтись без применения специальных шаблонов, чтобы провести врезку петель. Нужно установить второй параллельный упор на штанги, что позволит надежно зафиксировать инструмент на торце двери. Эта оснастка отлично подойдет для выполнения разовой работы.

Набор фрез для переплета

Существуют универсальные комплекты насадок, которые можно применять только вместе, так как они дополняют друг друга. К их числу и относится набор для переплета. В этом случае нужно сделать соединение насадок без щелей. А, чтобы повысить универсальность набора, нужно предусмотреть возможность применения наборных фрез. В этом случае на одной оси следует зафиксировать несколько насадок, расположение которых можно будет комбинировать.

Пошаговая инструкция

Работа начинается с изготовления элементов стола. Их изготавливают из ламинированного ДСП. Для большей жесткости необходимо столешницу делать двухслойной. Тогда общая толщина составит 32 мм.

Выпиливание выполняется на раскроечном циркулярном станке. Детали выпиливаются без припусков на последующую обработку. Кромки оклеиваются меламиновой кромочной пленкой.

Чтобы в дальнейшем проще производить монтаж элементов станка, выпиливается прямоугольное отверстие. В нем устанавливается опорная плоскость. К ней крепится фрезер.

Под рабочую часть фрезера высверливается отверстие. Сквозь него будет производиться монтаж инструмента. Для фиксации внутри вставки сверлятся отверстия. Головки болтов будут утоплены внутри отверстий большего диаметра.

На рабочем столе выполняется разметка под установку вспомогательных элементов: направляющих пластин и передвижных упоров. Здесь же продумывается вопрос об монтаже системы отсоса отходов деревообработки.

В направляющих фрезеруются специальные пазы. При работе можно изменять положение направляющих в зависимости от типа используемых фрез. По необходимости их можно раздвинуть, увеличив расстояние между опорами.

Сами направляющие могут перемещаться вперед и назад. Тем самым меняется глубина обработки. Ее выставляют в зависимости от используемых фрез и требований конструктора изделий из древесины.

Готовый агрегат для фрезерования пазов разного типа удобен в работе. Наличие реверса позволит использовать фрезы разных типов.

Одношпиндельный станок получил наибольшее распространение в деревообрабатывающих цехах. При необходимости направляющие снимаются. Используются фрезы, оснащенные специальными подшипниками. С подобным инструментом производится обработка изделий со всех сторон.

Видео: самодельный фрезерный станок.

Изготовление фуговального станка с ножевым валом

Для изготовления станка были изготовлены основные детали. Для них использован катаный равнобокий уголок 40·40 мм. Можно использовать профильную трубу 40·20 со стенкой 2 мм, тогда детали будут собираться методом сварки (необходим кондуктор или стапель).

Приобретены комплектующие:

1. Шпильки М12, длиной 120 мм – 16 шт.
2. Гайки М12 (32 шт.) и шайбы – 16 шт.
3. Дополнительные болты М10, пружинные шайбы Ø10 и гайки М10 – 52 комплекта.
4. Электродвигатель мощность 3,5 кВт (2880 об/мин).
5. Ножевой вал длиной 200 мм с набором ножей и вспомогательного крепежа.
6. Уголок 40·40 мм (6,8 м).
7. Полоса 4·40 мм (1,1 м).
8. Блок шкивов для двигателя и шкив для вала.
9. Клиновой ремень.
10. Провода и пусковая арматура.

После подготовки деталей их окрашивают грунтовкой. Можно приступать к сборке.

Фрезерование и обработка кромок

Обработка кромки выполняется при изготовлении большинства деревянных заготовок: в одних случаях необходимо только скругление углов, в других — придание всему изделию необычной формы. Для обработки кромок используются:

1. Конусные фрезы. Стачивают угол заготовки под 45 градусов.

2. Калевочные фрезы. Их основное предназначение – закругление кромок, они образуют профиль в четверть окружности. Обработка кромки фрезой данного типа позволяет придавать изделиям красивые плавные очертания. Ассортимент калевочных фрез довольно обширен, радиус круга варьируется от 3,2 до 16 мм.

3. Четвертные фрезы. Они не просто округляют угол, но и образуют небольшие пазы над и под округлостью.  Как правило, данный тип используется при изготовлении оконных рам.

4. Профильные (декоративные) фрезы. Срезают профили на кромке, образую плавную криволинейную поверхность. Используются преимущественно для создания декоративных элементов.

5. Галтельные фрезы. Применяются для создания внутреннего четвертного паза в дереве.

Получили распространение при изготовлении декоративных краев изделий, в том числе мебели.

Как сделать своими руками

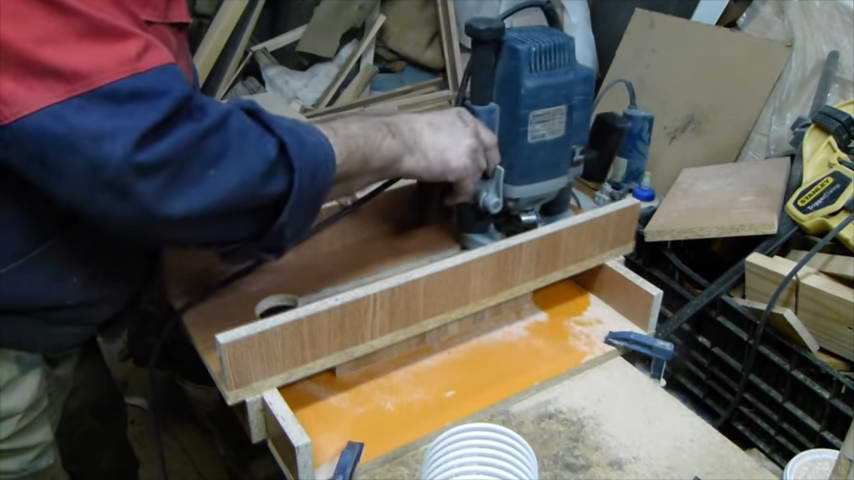

В первую очередь, при сборке самодельного рейсмуса необходимо изготовить площадку для ручного фрезера. Для этого нужно взять деревянную заготовку и точно по её центру высверлить отверстие под рабочий орган инструмента. Далее следует отрезать болгаркой от квадратного профиля две части по 200 мм. В два получившихся бруска нужно вставить по бокам подшипники и уплотнить их клеевым пистолетом. Теперь эти детали можно соединить с площадкой под фрезер по её длине с помощью саморезов.

Когда площадка полностью готова следует дополнить её направляющими. Их роль будут выполнять металлические стержни, длиной около 900 мм. Вся конструкция рассчитана на ширину 1 м, но направляющие должны быть чуть короче, чтобы платформа могла свободно передвигаться внутри рамки. Направляющие вставляются в отверстия подшипников платформы. Теперь нужно отрезать ещё два бруска от профиля длиной 270 мм. В них проделываются отверстия для фиксации направляющих и подшипников для передвижения каретки

Важно чтобы эти отверстия были точными, и никак не сгибали стальные стержни. Направляющие аккуратно привариваются к профилю, а на его концах следует болтами закрепить по одному подшипнику

Итак, осталось только сделать рамку самодельного рейсмуса. Металлические уголки свариваются между собой в квадрат таким образом, чтобы две параллельные стороны были зафиксированы уголком внутрь, а другие две наружу. При этом обязательно чтобы от всех уголков вниз шла одна сторона по ширине. Сейчас можно примерить каретку, поместив передвижные подшипники на внутренние стороны уголков.

Площадка должна перемещаться внутри рамки свободно во всех направлениях. После проверки остается только сделать ограничители для колёсиков и прикрутить регулируемые по высоте ножки. Ограничители делаются из того же стержня, что и направляющие. Они привариваются к внутренним уголкам так, чтобы подшипники при движении не смещались в стороны. Под ножки просверливаются отверстия в сторонах рамки, которые установлены углом наружу.

На этом работа с рейсмусом завершена. Теперь Вы сможете обрабатывать деревянные заготовки в домашних условиях, которые в точности никак не уступят промышленным вариантам.

Общие правила работы

Несмотря на свою простоту в обращении, фрезер является травмоопасным инструментом, если использовать его, не соблюдая простые правила. Итак, основные правила работы с данным агрегатом следующие.

Рукава одежды должны плотно прилегать к рукам. Если у вас длинные волосы, то их необходимо подобрать, чтобы исключить попадания их на фрезу и последующего наматывания.
Перед началом работы следует обязательно проверить сетевой кабель на наличие повреждений изоляции. Повреждение шнура происходит в момент, когда кабель случайно попадает на еще не остановившуюся фрезу. Найденные потертости изоляции необходимо заизолировать.
Подготовьте рабочее место так, чтобы на нем не находились посторонние предметы (гаечные ключи, отвертки, шурупы и т.д.), которые могут попасть под работающий инструмент и повредить его.
Используйте только хорошо заточенный инструмент (фрезы). Проверить остроту лезвия можно пальцем: для этого нужно провести им по лезвию под углом 90 градусов. Если кромка острая, то вы ощутите легкий зацеп кожи за острые края. В противном случае палец будет легко соскальзывать с лезвия.
Перед использованием фрезы с упорным подшипником обязательно смажьте его одной каплей масла. Подшипник должен вращаться легко и без задержек.
Устанавливая оснастку в цангу, убедитесь, что хвостовик фрезы входит в нее не менее, чем на 20 мм.
Каждый раз, устанавливая фрезу, удаляйте с ее лезвий нагар и остатки древесины с помощью пластины из мягкого металла.
Используйте специальные защитные очки. Хорошо, если они будут пылезащищенные.
Обязательно защищайте органы дыхания от мелкой пыли, которая в изобилии образуется при фрезеровании, особенное если обрабатываются детали из ЛДСП и МДФ. В качестве защиты можно использовать респиратор или обычную медицинскую маску, купленную в аптеке.
Всегда закрепляйте заготовку на столе с помощью струбцин. Держать заготовку одной рукой во время обработки запрещается.
Правильно подбирайте скорость вращения шпинделя агрегата, в зависимости от диаметра установленной оснастки

Также следует обращать внимание на твердость древесины. Чем выше твердость материала, тем меньшую скорость вращения нужно устанавливать.
Фреза за один проход должна погружаться в заготовку на глубину не более 3 мм.
Перед началом обработки заготовки следует включить фрезер и дождаться момента, когда фреза наберет необходимые обороты, и затем приступать к введению фрезы в древесину

Если начать фрезерование на малых оборотах либо при начальных оборотах инструмента, то режущая часть оснастки будет бить по заготовке, образуя сколы на ней. Кроме повреждения детали, фрезер может отскочить в сторону и травмировать оператора.
Следует держать агрегат так, чтобы вы могли видеть вращающуюся оснастку и контролировать ее погружение в материал.
Поскольку фреза вращается по ч. стрелке, то движение фрезера должно быть направлено таким образом, чтобы лезвия оснастки двигались навстречу материалу, как показано на рисунке ниже.
Фрезер нужно крепко удерживать в руках, но без излишнего надавливания на заготовку. Прижимать его следует равномерно и вести агрегат плавно, без рывков, на протяжении всей траектории движения.
Если проводится работа фрезером на низких оборотах, да еще и продолжительное время, то ему нужно периодически давать остыть. Следует запустить агрегат на максимальных оборотах (вхолостую) секунд на 20-30, чтобы двигатель хорошо провентилировался потоком воздуха, создаваемым крыльчаткой, установленной на его валу.
Для остановки фрезерования, например, кромки заготовки, требуется сначала вывести фрезу из древесины, а затем отключить агрегат. Но при фрезеровке глубокого паза сначала нужно остановить подачу инструмента, выключить его, дождаться полной остановки оснастки и только после этого извлечь фрезу из углубления.

Процесс изготовления дополнительных приспособлений

Производители фрезеров, заботясь о потребителях, включают в комплект простейший набор инструментов, облегчающих труд фрезеровщиков. Обзавестись остальным набором необходимых приспособлений можно двумя способами:

Приспособления для фрезера по дереву

• приобрести в готовом виде;
• изготовить своими руками.

Если позволяют финансовые возможности, то нет необходимости тратить драгоценное время на изготовление инструментов. Но большинство домашних мастеров, все же, предпочитают делать их самостоятельно. Тем более процесс их изготовления не представляет особых сложностей.

Самодельные приспособления не требуют предварительного составления чертежей. Сделать их можно, используя простейший рисунок, понимая принцип их действия, и имея в наличии минимальный набор инструментов.
