Приспособления для фрезера: параллельный упор, направляющие, циркуль, стол, кольца

Советы по резке

Подбираем инструмент

Приступая к работе с листовыми материалами, многие мастера имеют представление лишь о том, как выполнять распил по прямой линии. Потому вопрос о том, как вырезать ровный круг из фанеры, многих может поставить в тупик. И действительно, обычной или дисковой пилой с задачей не справиться. Фигурное выпиливание чаще всего производится с помощью таких инструментов:

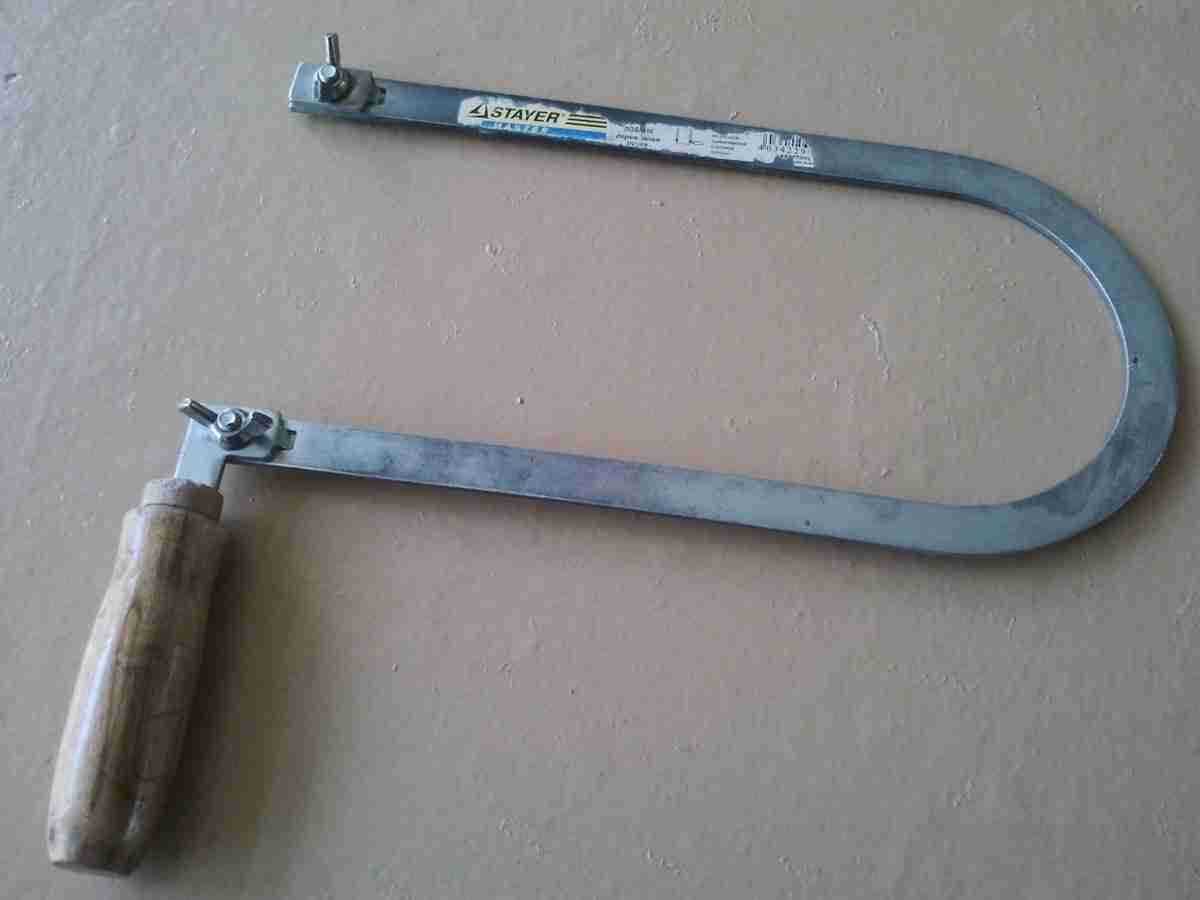

Ручной лобзик

  • Ручной лобзик. Самое простое приспособление, которое используют для выпиливания. С помощью лобзика даже самую тонкую работу можно выполнить своими руками, но вот для толстого материала или длинных пропилов он практически не пригоден.
  • Электролобзики. Здесь можно использовать две разновидности устройств:
  • обычный, с вертикально расположенной пилкой;
  • художественный, у которого роль режущего элемента выполняет стальное полотно.

Обычные электролобзики вам пригодятся при работе с толстой фанерой, например, при изготовлении своими руками кровати. А вот если вы ищете способ, как вырезать буквы из фанеры или изготовить другие сложные элементы (например, детали детского конструктора), то лучше всего использовать модель с ленточной пилой. Модель для художественного выпиливания

Изготовление приспособлений для обработки столбов и балясин

Каждый мастер может самостоятельно изготовить приспособления для ручного фрезера, которые удовлетворят его личные нужды. К примеру, фрезеровочный станок используется для обработки тел вращения – предметов, имеющих округлую форму. К ним относятся столбы, балясины и другие деревянные элементы, имеющие сходную конфигурацию.

Но чтобы добиться положительного результата, необходимо подготовить приспособление, облегчающее вырезание пазов в телах вращения. С его помощью удастся выполнить продольные канавки и произвести обработку по круглому контуру.

Насадки для фрезера по дереву

Конструкция такого приспособления состоит из следующих элементов:

Приспособление по дереву в деталях

  • корпуса;
  • передвижной фрезерной каретки;
  • диска для установки угла поворота;
  • фиксирующих винтов, обеспечивающих неподвижность обрабатываемой заготовке;
  • стопорного винта.

Чтобы приступить к работе, нужно поместить балясину в корпус устройства, закрепив ее винтами. С помощью поворотного диска деталь размещают под нужным углом и фиксируют стопорным винтом. Далее в движение приводится каретка с фрезером, который вырезает паз по всей длине заготовки. Чтобы вырезать следующий паз фиксацию изделия ослабляют и вновь располагают его под нужным углом.

Все эти операции желательно выполнять с помощником, который будет медленно вращать заготовку. Работу устройства можно автоматизировать, снабдив его приводом от электродрели или самого примитивного шуруповерта.

Изготовление приспособлений для обработки столбов и балясин

Каждый мастер может самостоятельно изготовить приспособления для ручного фрезера, которые удовлетворят его личные нужды. К примеру, фрезеровочный станок используется для обработки тел вращения – предметов, имеющих округлую форму. К ним относятся столбы, балясины и другие деревянные элементы, имеющие сходную конфигурацию.

Но чтобы добиться положительного результата, необходимо подготовить приспособление, облегчающее вырезание пазов в телах вращения. С его помощью удастся выполнить продольные канавки и произвести обработку по круглому контуру.

Насадки для фрезера по дереву

Конструкция такого приспособления состоит из следующих элементов:

Приспособление по дереву в деталях

  • корпуса;
  • передвижной фрезерной каретки;
  • диска для установки угла поворота;
  • фиксирующих винтов, обеспечивающих неподвижность обрабатываемой заготовке;
  • стопорного винта.

Чтобы приступить к работе, нужно поместить балясину в корпус устройства, закрепив ее винтами. С помощью поворотного диска деталь размещают под нужным углом и фиксируют стопорным винтом. Далее в движение приводится каретка с фрезером, который вырезает паз по всей длине заготовки. Чтобы вырезать следующий паз фиксацию изделия ослабляют и вновь располагают его под нужным углом.

Все эти операции желательно выполнять с помощником, который будет медленно вращать заготовку. Работу устройства можно автоматизировать, снабдив его приводом от электродрели или самого примитивного шуруповерта.

Выбор подходящего оборудования

Ручной фрезерный станок подбирается по типу работ и планируемой нагрузке. Различают основные виды оборудования для работы по дереву:

  • вертикальный – верхнего типа;
  • ламельный;
  • кромочный.

Ламельный фрезер горизонтальный. Диск с зубьями по кромке перемещается параллельно подошве и вырезает пазы в боковой поверхности под плоские шпонки в сопрягаемых деталях без разметки. Использование инструмента узкое. Ламельный тип инструмента востребован в производстве мебели и строительных деревянных конструкций. Для домашней мастерской приобретается редко, если хозяин серьезно увлекается изготовлением мебели и имеет в наличии модели универсальных ручных фрезеров.

Фрезер верхнего типа универсальный для обработки дерева. Именно он способен выполнять практически все операции. В его комплект входит несколько приспособлений, позволяющих обрабатывать торцы и работать по плоскости доски. В основном это параллельный упор со штангами, фрезерные втулки и набор фрез различного типа. Первые направляют станок точно по прямой линии реза или помогают сделать ровный круг. Втулки ведут станок вдоль шаблона, повторяя его формы любой сложности.

Для выполнения пазов, выборок под замки и навесы, создание красивых кромок любой конфигурации в дереве подойдет фрезер верхнего типа.

Полезные советы и приемы

  • чем больше фрез в мастерской, тем больше возможностей у мастера. Выше показаны только несколько фрез, но сегодня в продаже их сотни разновидностей;
  • не стоит загонять деньги в тупик покупкой фрез по принципу «может когда-нибудь пригодятся», но и не стоит ограничивать свои возможности. Покупаются фрезы, которые требуется;
  • дешевые фрезы долго не служат;
  • если древесина начинает гореть и дымить – фреза затупилась;
  • если дымит новая фреза – её выбрасывают, т.к. это подделка;
  • тупые фрезы точат на мелком абразиве с обратной стороны. Со стороны сложного профиля заточить ее невозможно.

Работа с фрезером требует аккуратности и высокой точности. С его помощью можно добиться подгонки до долей миллиметра. Сразу надо привыкать к точной регулировке по глубине.

В итоге, в современной столярной мастерской фрезер стал незаменимым инструментом. С его помощью можно делать самые разные вещи, в том числе и дорогостоящие. Можно начать пользоваться и дешевым фрезером. Но работать с качественным инструментом значительно удобнее и интереснее.

Электроножовка

Если надо вырезать деталь округлой формы и пропилить в заготовке круглое отверстие, то электроножовка — самый подходящий инструмент. С ее помощью вы сэкономите силы и время, поскольку у такой пилы большие преимущества перед ручной. Так, полотно электроножовки более узкое, что обеспечивает повышенную маневренность. Далее, у нее сменные полотна с различными зубьями, что позволяет обрабатывать заготовки любого типа, то есть древесину, фанеру, древесно-стружеч-ную плиту (не случайно инструмент называют также электролобзиком).

Чтобы выпилить участок внутри заготовки, для ручной ножовки сначала просверливают отверстие. Но если у вас электроножовка, то это делать не обязательно. Инструмент подносят к заготовке с небольшим наклоном вперед и в такой позиции включают. Пила сама пропилит отверстие. Только не надо слишком давить на корпус — это может привести к поломке полотна пилы.

Расширение функциональности фрезера

Дополнения для фрезера должны решать одну задачу — удерживать инструмент в нужном положении при обработке материала. При покупке дорого аппарата часто применяемые приспособления для фрезерования идут в комплекте. Но для более дешёвых или узкоспециализированных вариантов приходится их отдельно покупать.

Параллельный упор

Это дополнение позволяет делать прямолинейные резы и его часто применяют при работе с деревом. Оно позволяет работать на любой поверхности, а не только на рабочем столе. Пазы вырезаются с его помощью.

Конструкция дополнения состоит из:

  • Стержней, которые крепятся к корпусу инструмента.
  • Винта точной настойки, используется для регулировки промежутка между фрезой и поверхностью.
  • Стопорного винта, с его помощью стержни крепятся в нужном положении.
  • Накладок, на них ставится инструмент.

Для подготовки дополнения к работе нужно:

  • Установить стержни в отверстия корпуса инструмента и зафиксировать их винтом.
  • Выставить нужное расстояние между поверхностью и фрезой.

Дополнительно поставив специально обработанный брусок (с одной закруглённой гранью), можно значительно повысить функциональность и делать рез по кривой. Эту деталь устанавливают между инструментом и поверхностью. Из-за неустойчивого положения с ним нужно работать очень аккуратно.

Направляющая шина

Дополнение применяют для перемещения инструмента над рабочей поверхностью под любым углом, чем и отличается от параллельного упора. Конструкция облегчает фрезеровку отверстий, находящихся на расстоянии друг от друга. Специальные зажимы держат приспособление на обрабатываемой поверхности.

Конструкцию лучше применять вместе с электроинструментом, у которого регулируется опорная площадка. Это поможет устранить проблему, когда шина и фреза расположены в разных плоскостях, что происходит при близком нахождении инструмента и обрабатываемой детали.

Конструкция довольно простая, но отличается большой эффективностью. Если присутствуют минимальные навыки работы с инструментом, её легко сделать в домашних условиях. Для этого достаточно взять брусок, который крепят к обрабатываемой поверхности с помощью струбцины. Если зафиксировать конструкцию на двух и более брусках одновременно, то можно сделать паз за один раз.

Первое приспособление состоит из листа фанеры и направляющей, соединённых вместе. Оно используется для работы с лезвиями одного размера.

Когда нужно использовать фрезы разного диаметра, то подойдёт другое приспособление. Главным его плюсом является то, что инструмент контактирует всей нижней частью с материалом. В направляющей предусмотрена доска (откидная), которая держит электроинструмент в нужном положении к материалу.

Для уменьшения этого явления используют дополнение, которое прижимает дерево в месте входа фрезы, что не даёт ей отщепиться. Приспособление состоит из двух направляющих, соединённых под углом в 90°. А другая разновидность собирается из двух деталей в форме буквы L, которые крепятся к материалу с помощью фиксаторов. Его часто используют для вырезания пазов.

Самодельная сферическая фреза

Так изготовить фрезу (как сделал ее автор) не так уж легко, нужна токарка, сверлильный станок итд. Но вы можете придумать что-то свое, поискать другие пути, ведь изготовление всякого рода самоделок отлично тренирует мозги, но надо просто делать как автор, ищите другие пути.

Давайте начнем, нужные инструменты\материалы.

1. Токарка

2. Сверлильный станок, дрель (будет не легко)

3. Ножовка по металлу, болгарка

4. Материал для изготовления резца (автор использует кусок от пилы)

5. Метчик, болт итд

6. Кругляк 30 мм (из него и делается фреза)

Шаг 1. Изготовление

Кругляк обрабатывается на токарном станке, ему придается сферическая форма со штоком. Если нет токарки, то можно заказать эту заготовку токарю или взять напильник и заработать себе тот самый. Дальше сферическая форма заготовки доводится до идеального состояния с помощью самодельного лекала. Сделал автор лекало из цир. диска и бруска древесины. На сфере делается круговая отметка под 40 градусов, делает автор ее при помощи пильного диска. Автор отмечает центр отметки и сверлит отверстие на сквозь. Потом по этой отметке с помощью ножовки, сфера делится на две части, на одной части делается выемка под шляпу болта. Из пильного диска отрезается кусок, на токарке ему придается кругла форма и заточка в одну сторону, это резец.

Шаг 2.Тестирование

Между двумя частями шара, болтом затягивается резец. На этом фрезу можно считать законченной, теперь осталось ее протестировать. Словами не передать как самоделка проявляет себя в работе, так что смотрите видео. На этом можно и закончить, спс за просмотр. Если статья годная, то незабываем ставить лайк.

Выборка пазов, фрезерование уступов

Паз представляет собой выемку, ограниченную плоскостями или фасонными поверхностями. Этот элемент может быть различной формы – прямоугольной, треугольной, трапецеидальной, Т-образной и фасонной. Также различают сквозные, закрытые и полузакрытые пазы.

Пазовые фрезы бывают нескольких типов:

  1. Прямые. Наиболее распространенный тип, который можно использовать для выполнения самых разнообразных работ. Такая оснастка выполняет ровный прямоугольный паз в дереве.
  2. Галтельные. Образуют полукруглый паз, могут использоваться для создания канавок в изделиях.
  3. V-образные. Создают паз с углами 45 градусов. Используются преимущественно для вырезания на деталях орнамента или букв. Ими можно выполнить рисунок на деревянной поверхности.
  4. Шиповые («ласточкин хвост»). Предназначены для изготовления скрытых и открытых шиповых соединений. Нашли широкое применение в мебельном производстве.

Уступом называется выемка, ограниченная двумя взаимно перпендикулярными областями. Для изготовления этого элемента могут использоваться концевые, дисковые или торцевые фрезы. Принцип работы здесь аналогичен выборке пазов.

Направляющие с конфигурациями

Стандартные направляющие имеют дорожку, на которой установлены специальные каретки. Это дает возможность распределить нагрузку по всей длине дорожки – шарик прикрепляется к рельсовому движителю по дуге с высокой долей точности. Каретки с тяжелым весом не перестают двигаться прямолинейно. Имеют высокую долговечность с низким уровнем люфта.

Недостатки рельсов на шариках:

  1. Места крепления должны быть прямолинейными и без всяких шероховатостей.
  2. Трудный процесс монтирования на станок.

В открытой продаже имеется множество моделей кареток очень неоднозначных по грузоподъемности и натяжным элементам. По этой причине их производство не является домашним, в большей степени рыночная продукция высокого качества. Самые лучшие направляющие элементы выпускаются под брендом ТНК, а также Хивин.

Шипорезные приспособления

Такие приспособления обеспечивают создание соединений на основе шипов. Требующие высокой точности обработки материала подобные профили легко выполняются фрезером.

Используя ручной фрезер, мастер подводит его к материалу свободно. Следовательно, материал нуждается в надёжном креплении для безошибочной шипорезки.

Такие условия может создать простое устройство, сделанное из следующих деталей:

  • жёстко фиксированные направляющие, нижние верхние и боковые;
  • планка с одной степенью свободы, которая будет ограничивать выборку.

Параметры частей зависят от конкретного инструмента, под который будет собираться устройство. Порядок сборки следующий.

По краям фанерного основания устанавливаются равного размера вертикальные рёбра с вырезами по центру. К этим рёбрам крепятся рельсы, на которых станет двигаться инструмент. Для безопасности движения фрезера на рельсах они запираются ограничителями, которыми могут служить простые деревянные рейки.

К фанерной основе присоединяется подвижная часть – регулятор выборки края детали. Фиксатором может быть барашковый винт либо иное крепление на выбор мастера.

Независимо от производителя, ручной фрезер с добавлением такого сооружения способен легко обеспечить вырезание простого шипового профиля.

Ещё одно средство для производства шипов – кондуктор. Составляют его основание, упоры и подвижная часть в виде салазок. Приступают к его изготовлению и использованию уже опытные пользователи для очень мелкой и точной работы.

Секреты фрезерования шипов

«Шип-паз» – это наиболее надежный способ крепления деревянных деталей. Его применяют при строительстве домов из бруса, половых покрытий и в других бытовых нуждах.

Изделие для изготовления шипов

Чтобы выполнить такое замковое соединение, необходимо соблюдать высокую точность при вырезании шипов. И самым лучшим помощником в этом непростом деле является шипорезное приспособление для ручного фрезера.

Общий вид инструмента для изготовления «ласточкиного хвоста»

Благодаря его универсальности удается выполнить фрезерование различных замковых соединений, в том числе прямых и более сложных, к числу которых относится «ласточкин хвост».

Основным элементом шипорезного приспособления является копировальное кольцо. Оно обеспечивает точность движения фрезы, перемещается по пазу в специальном шаблоне для фрезера. Изготовить копировальный станок можно своими руками. Для этого нужно подобрать шаблоны пазов, которые будут вырезаться с помощью фрезеровочного станка.

Нюансы при работе

В завершении приведем несколько тонкостей, которые полезно знать, если хотите сделать самодельную каретку для циркулярной пилы:

  1. На опорную стенку в месте, где диск проходит сквозь нее, рекомендуют установить толстый брусок, который не даст пиле выскочить за край стенки, что может привести к травме.
  2. Для того чтобы придать конструкции большее скольжение рекомендуют зачистить полозья наждачной бумагой, а пазы периодически смазать огарком свечи (из парафина или стеарина). Иногда берется воск, но его использовать не рекомендуют, так как стаивания при эксплуатации, он липнет к полозьям.
  3. Перед нанесением клея на детали, продувайте конструкцию от частиц деревянной пыли и стружки, чтобы избежать неровностей после склеивания.
  4. Пропилив стенки, убедитесь, что пила свободно проходит сквозь них. Для этого можно сделать пропиленное отверстие немного больше толщины диска.

Изготовив таким нехитрым способом торцевую каретку в условиях домашней мастерской, под рукой у мастера будет удобный в обращении, универсальный инструмент, которому найдется применение в большинстве видов столярных работ.

Специальные комплекты

Также существуют и специальные приспособления для ручного фрезера, предназначенные для выполнения определенных задач. В продаже можно найти целые комплекты таких оснасток, применение которых особенно актуально для профессиональных мастеров.

В основном комплекты выполняют узкопрофильную задачу

Фрезы для врезки петель

В домашних условиях можно обойтись без применения специальных шаблонов, чтобы провести врезку петель. Нужно установить второй параллельный упор на штанги, что позволит надежно зафиксировать инструмент на торце двери. Эта оснастка отлично подойдет для выполнения разовой работы.

Набор фрез для переплета

Существуют универсальные комплекты насадок, которые можно применять только вместе, так как они дополняют друг друга. К их числу и относится набор для переплета. В этом случае нужно сделать соединение насадок без щелей. А, чтобы повысить универсальность набора, нужно предусмотреть возможность применения наборных фрез. В этом случае на одной оси следует зафиксировать несколько насадок, расположение которых можно будет комбинировать.

Направляющая шина

Если понадобится выполнить прямой рез фрезером, тогда без этого устройства не обойтись. Для его изготовления потребуется любая ровная доска, например, можно использовать кусок ЛДСП.

Сначала нужно узнать расстояние от края фрезерной базы до центра вращения, причем оно всегда одинаково. Для этого надо прикрутить к ненужной части материала направляющую и произвести пробный рез. Потом следует измерить промежуток от края реза до шины, к которому прибавляется радиус фрезы. В результате удастся получить требуемую величину. К примеру, она составляет 59 мм, а диаметр пазовой фрезы — 14 мм, то есть, радиус ее равен 7 мм.

Затем следует прочертить линию под рез, от которой отступаем расстояние 52 мм (59—7), и проводим еще одну. По ней фиксируем направляющую и осуществляем рез.

Как сделать своими руками?

Для тех, кто намерен хорошо изучить чужую полезную практику, приобщиться к усовершенствованиям и изобретениям, попробовать, насколько хороши в практической деятельности самодельные приспособления для фрезера, ниже приводится несколько видеороликов от отечественных Кулибиных.

Список открывающихся перед домашним мастером полезных приспособлений.

Параллельный упор – его можно просто приобрести и установить на краю верстака (если он достаточно ровный) или детали. К нему можно прибавить деревянный брусок. Однако работать с таким устройством нужно предельно внимательно, ибо он придает элемент неустойчивости. Имея в распоряжении параллельный упор, можно надежно фиксировать при обработке деталь, чтобы обрабатывать кромки и пазы

Направляющую шину – простое приспособление, сходное с вышеописанным. Его назначение – сократить время, затраченное на обработку. Оптимально, если в комплекте имеется башмак. Элементарный вариант своими руками – надежно закрепленная линейка (пример можно посмотреть на видео).

Шаблоны и копировальная втулка – самый распространенный вариант изготовления полезного приспособления для фрезера своими руками. К ним приходится прибегать особенно часто, и главное – правильно выбрать способ крепления, рассчитать диаметр. Подробней о нюансах рассказано в видеоролике от пользователя с популярного канала.

Интересен и циркуль, в котором диаметр изменяется предельно просто – смещением штанги, предназначенной для создания круглых и овальных отверстий.

Особенность каждого творческого человека – в умении своевременно сориентироваться, усвоить уже сделанные наработки или создать при необходимости свои. Не всегда есть возможности приобрести необходимое для работы (по финансовым причинам или из-за отсутствия в продаже). Тут и приходит на помощь чей-то полезный опыт или собственная находчивость и смекалка. Всемирное информационное пространство значительно облегчило эту задачу.

Все о приспособлениях для фрезера смотрите в видео.

Другие приспособления

Циркулярные

Среди других приспособлений для фрезера по дереву особое место занимают циркулярные. Все круглые и овальные разрезы выполняются с их помощью. Циркуль представляет собой штангу со штифтом. Простое смещение штанги изменяет размер круга. Для отверстий малого радиуса, например, для врезки петель, циркульная конструкция крепится непосредственно на основание фрезерного станка.

Фрезер для вырезания кругов можно усовершенствовать под выпиливание овалов. Его можно сделать своими руками. Потребуется база, в которой для закрепления заготовок используются винты или присоски; башмаки, штанги для монтажа и кронштейн для фиксации конструктива с инструментом. Круглые проемы вырезаются, когда задействован один башмак, введение в приспособление второго дает возможность прорезать овальные отверстия.

Для изготовления пазов на узких поверхностях

Для изготовления такого варианта, конечно, можно некоторое время развлекаться с дрелью и долотом, и можно даже вырезать достаточно точное отверстие. Но сколько же времени будет потрачено впустую. Фрезер справится с этой задачей быстрее и четче. Но для это нужны определенные аксессуары.

Состоять они могут из круглой или прямоугольной пластинки, закрепленной на основании инструмента.
Два штыря на пластине обеспечат ровный ход инструмента

Оси штырей располагаются на линии фрезы, при таком условии паз будет сделан в центре детали, вне зависимости от толщины.
При выполнении распила важно контролировать плотное прижатие штырей к заготовке с обеих сторон. Аналогичного результата можно добиться, используя два параллельных упора

Реальной является даже задача с одним параллельным упором, но заготовка должна быть закреплена между двух поверхностей.
Если мастер постоянно имеет дело с распилами на узких поверхностях, можно сделать стол из двух частей, которые дадут возможность зажать материал между ними.
Универсальное применение копировального кольца дает возможность защитить шаблон от режущей кромки.
Ручная фреза с копировальным кольцом поможет заменить, например, столярные инструменты, применяемые при установке дверных петель, и сократить время, которое неминуемо будет затрачено, если у работника нет необходимых навыков работы с ними.

Для работ по установке дверных петель, например, изготавливается шаблон из куска дощечки. Это дополнительные временные затраты, которые затем с лихвой окупаются – пазы будут готовы за несколько секунд. Нередко можно встретить совет купить готовые шаблоны для фрезера. И это разумно, поскольку они есть в продаже и предназначены для однотипной, распространенной деятельности – например, установки дверных петель или при изготовлении мебели, где требуется несколько однотипных деталей.

Крепежные, прижимные устройства могут использоваться как универсальные, так и рассчитанные на применение определенного вида техники. Их типы вариабельны – в виде колодки, башмака с пружиной или стальных пластин.

Зажимные отличаются тем, что остаются неподвижными в процессе обработки заготовки, однако они тоже разнообразны и достаточно сложны в изготовлении. Поэтому несмотря на обилие чертежей для умельцев, их предпочитают покупать в уже готовом виде, фабричного изготовления. Там хорошая балансировка самоторможения, привод бывает ручной, гидравлический или пневматически, качественный металл. Проще приобрести уже готовое устройство и модернизировать его под собственные нужды.

Для обработки тел вращения

Тоже есть специальные, готовые приспособления. Однако изготовители профессиональных инструментов не всегда в состоянии предугадать, какие у народных умельцев могут возникнуть надобности.

Для фрезерования шипов

Для резки шипов используются специальные приспособления. В советах специалистов всегда есть отсылка на промышленные устройства. В них может быть сразу несколько функций – например, выполнение профиля для глухого и сквозного ласточкина хвоста и сквозного соединения с прямым шипом. Здесь огромное значение имеет точная траектория фрезы, качественный шаблон и копировальное кольцо.

Направляющая шина

Для прорезания дерева необходимо точно контролировать расположение фрезера в пространстве. С использованием направляющей шины можно обеспечить прямолинейную траекторию движения инструмента.

В качестве характерных черт этого устройства выделяются следующие моменты:

  1. Направляющие для ручного фрезера можно расположить под удобным углом на прорезаемой поверхности. Это устройство помогает проработать необходимый график перемещения устройства по горизонтальной поверхности в любую сторону.
  2. Иногда появляется необходимость проделать отверстия в фанере таким образом, чтобы они располагались на определённом промежутке друг от друга. Для создания дырок с нужными параметрами в приспособление и включаются дополнительные детали.
  3. Для удержания инструмента в одном положении применяют специальные зажимы, продающиеся в наборе с устройством. Если таковых не имеется, их заменяют струбцинами.
  4. Отдельные модели моно купить совместно с адаптером для фрезеровочного стола.

Для создания направляющей шины своими руками применяют длинный брус, закреплённый на болванках с использованием струбцин. Для комфортного применения приспособление дополняют боковыми упорами.

В отдельных ситуациях использовать это устройство для фрезера, сделанное своими руками, не комфортно. В этом случае, выбирают второй вариант самодельного приспособления. Направляющая шина будет состоять из листа фанеры и двух досок, закреплённых на нём в параллельном положении. Её применение особенно удобно тогда, когда для прорезания берутся фрезы одинакового размера. Наличие двух досок позволяет создать точное и устойчивое приспособление.

Если же применяются фрезы разного размера, то вид направляющей шины немного меняется. Для закрепления шаблона в ней берётся откидная доска, присоединяемая на петли. После надёжного фиксирования шаблона доска откидывается и начинается работу с фрезами разного размера.

Струбцины же позволят надёжно закрепить оснастку. Во время кручения фрезер сможет крепко прижаться к подготовленному материалу, что обеспечит большую точность резки.

Высокотехнологичные приспособления для ручного фрезера

И даже среди них есть приспособления собранные своими руками, позволяющие без особых трудозатрат значительно расширить перечень выполняемых фрезером работ или значительно упростить их проведение.

ruchnoi-frezer-po-derevu-18

ruchnoi-frezer-po-derevu-10

ruchnoi-frezer-po-derevu-7

На таком незамысловатом устройстве легко обрабатывать кромки погонажных деталей. А если его слегка модернизировать, то и выбирать глубокие пазы, ограниченные по длине. Вы можете сразу изготовить более универсальный станок для выполнения множества функций, а можете обойтись более простой конструкцией со строго заданным перечнем вспомогательных функций, либо даже призванным унифицировать лишь одну операцию.

Есть также готовые промышленные образцы приспособлений для более точной и комфортной работы ручным фрезером по дереву с функцией ограничения перемещения инструмента в горизонтальной плоскости.

При желании такое приспособление можно изготовить своими руками, использовав мебельные направляющие помощнее. Оно будет незаменимо в некоторых видах фрезерных работ, особенно при выборке четвертей и пазов в крупногабаритных деталях, таких как элементы каркасного дома, деревянные малые архитектурные формы прочее. Часто для подобных видов работ домашние мастера изготавливают упрощенные формы такого приспособления.

Более сложным видом приспособления для ручного фрезера есть министанок для получения круглых форм. Но если у вас нет доступа к полноценному токарному станку, а вам необходимо изготовить не только полтора десятка балясин для лестницы, но и оградить балкон или террасу, то изготовление подобного устройства окупится с лихвой. Тем более что, использовав галтельную фрезу с интересным профилем, рассчитав промежутки по зубьям оборотной шестерни, в этом приспособлении также легко получить фигурные продольные пазы.

И напоследок можем предложить вашему вниманию два самых высокотехнологичных приспособления для фрезера. Они предназначены для изготовления серии изделий по шаблону. Первое имеет 2 степени свободы и позволяет копировать деталь в одной плоскости.

Второе же ею не ограничивается.

Понятно, что для получения точной копии объемной модели, придется ее в процессе работы поворачивать и многократно взаимно позиционировать с ней заготовку, но для людей творческих – это не самая невыполнимая задача. Понятно, что при самостоятельном изготовлении подобного приспособления вы предусмотрите крепление именно для своего фрезера и скорректируете прочность конструкции под его вес. Но результат работы того стоит.

Еще проще объемное копирование происходит по барельефным моделям

При создании приспособления для него важно обеспечить плавное и свободное перемещение фрезера в трех плоскостях и жесткость связи от копира до кончика пальчиковой фрезы

А для изготовления каннелюр на деревянной колонне вовсе не обязательно использовать токарный станок, есть варианты попроще, но неизменной остается одна составляющая процесса – ручной фрезер для работ по дереву.

Остается добавить, что не только по дереву. Этот чудо-инструмент с легкостью справляется с большинством видов пластмасс и даже алюминием.

Уважаемые читатели, если у вас остались вопросы, задавайте их, используя форму ниже. Мы будем рады общению с вами

Главная » Инструменты и оборудование » Механический инструмент

Фрезерование окружностей

Для исполнения задач в бытовых условиях может пригодиться устройство, способное облегчить прорезание круглых болванок.

К примеру, часто применяется циркуль, который можно создать своими руками.

Делается это приспособление по следующей схеме:

Из подручных элементов для изготовления устройства используется обрезок фанеры, саморезы, деревянный барашек и болт с гайкой. Также понадобится фрезер, пила и шуруповёрт. На отрезке фанеры делается небольшая разметка. На нём обводится площадка, длина которой составляет 15 см, а ширина – 5 см

Важно, чтобы длина превышала радиус обработки, а ширина – размер площадки фрезера. Проделываются отверстия под крепёжные болты (их диаметр равняется 2-3 см)

Для сверления используется перка. По серединной полосе насквозь прорезается паз

Необходимо проследить, чтобы его ширина не превышала размер осевого болта. Снизу фанерного листа проделывается углубление для расположения гайки с шайбой. Другую гайку крепят в деревянном барашке. Теперь можно собирать основную ось. Вместо шпильки применяют болт с достаточной длинной, предварительно отпилив у него шляпку. Циркуль устанавливается на фрезер и выполняется проверка работоспособности.

Как можно вырезать круг из фанеры

Сложнее всего решать, как вырезать ровный круг из фанеры, если нет специального инструмента под рукой. Но даже в такой ситуации есть выход — подручные средства. В чем суть способа:

  1. Основной инструмент — планка из дерева с парой гвоздей.
  2. Первый гвоздь надо вбить сквозь планку, а затем разместить в самом центре заготовки из фанеры.
  3. Второй гвоздь должен быть максимально острым. Он вбивается на расстоянии, которое равно радиусу круга, от первого. Острие должно выходить из планки где-то на 5-10 мм или более (в зависимости от толщины фанерного листа).
  4. Вращая планку относительно первого гвоздя вторым формируется борозда и постепенно углубляется в фанере
  5. Вращения производятся до момента полного разреза фанерного листа.

Вместо планки можно применять шнур высокой прочности, но принципы получения круга не меняются.

Более традиционные методы получения круга из фанеры с использованием подходящего инструмента:

  • лобзиком — электрическим или ручным. Изначально делается набросок карандашом (допустим по шаблону), затем выполняется пропил по линиям, а готовая деталь дополнительно шлифуется напильником либо наждачной бумагой;
  • фрезером. Отличный инструмент для получения круга из толстой фанеры. Штатная линейка фиксируется саморезом в центре окружности. Далее фреза вращается по заданному радиусу, формируя отверстие правильной круглой формы.

Как чертить эллипсы

Эллипс — фигура довольно сложная, но чтобы начертить ее на бумаге, вам потребуются всего лишь две кнопки, отрезок веревки и заточенный карандаш.

Закрепите на поверхности заготовки две кнопки на некотором расстоянии друг от друга. Возьмите отрезок веревки, свяжите оба ее конца узлом и зацепите веревку за головки кнопок. Теперь карандашом ведите линию, которую позволяет описывать натянутая веревка. Форму эллипса вы можете менять по своему усмотрению.

Расстояние между двумя фокусными точками эллипса обозначается кнопками. Если вести карандаш в границах, отведенных ему веревкой, то на бумаге появится контур эллипса.

Форма эллипса может быть больше или меньше, толще или уже, в зависимости от расстояния между кнопками и длины веревки.

Фреза с опорным подшипником

Самым элементарным и компактным устройством, задающим положение машины, становится сама фреза, если она дополнена миниатюрным шариковым подшипником. Он располагается под или над режущими ножами и соответственно опирается на верхний или на нижний край кромки. С помощью такой оснастки получают фасонные кромки или нарезают пазы под соединение, окантовку, уплотнитель и т. д.

К достоинствам метода отнесем необременительность подготовительных операций (нужно настроить только вертикальное положение) и возможность точной обработки скругленных и криволинейных кромок (типичный пример — столешница). Недостатки вытекают из достоинств — сделать кривое ровным не удастся.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Эксперт по дому
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
