Тиски своими руками: практические рекомендации по изготовлению

Недостатки использования

Наименее прочным по сравнению с изделиями из стали, являются тиски, выполненные из чугуна. Их износостойкость намного ниже.

Другие возможные недостатки связаны с индивидуальными конструктивными и функциональными особенностями разных тисков:

как правило, имеют небольшой люфт;
при работе пластины могут смещаться и их можно выровнять, только используя специальные инструменты;
стопорные шайбы, входящие в состав конструкции тисков, быстро изнашиваются и требуют частой замены;
трудно удерживать между пластинами большие по длине детали.

Недостатки стуловых тисков:

недостаточная прочность крепления тисков на верстаке;
из-за того, что рабочие поверхности пластин не при всех положениях находятся параллельно друг другу, узкие заготовки при зажиме можно зафиксировать только с помощью верхних губок. Удерживание широких предметов возможно лишь посредством нижних пластин;
на деталях могут оставаться вмятины, если давление при их фиксации будет слишком сильным;
за счёт открытого винта, его вращающаяся часть очень быстро подвергается загрязнению, и тиски могут быстро выйти из строя.

Недостатки ручных моделей:

за счёт малого разбега и ширины пластин, такими тесками нельзя удерживать и обрабатывать большие детали;
зажим большинства ручных тисков может повреждать детали, оставляя на них вмятины и царапины;
ограничивает свободу движений. Тиски приходится удерживать в руках, производя манипуляции с деталями свободной рукой;
без использования специальных приспособлений невозможно осуществлять работу под углом;
практически невозможно удержать крупную заготовку в неподвижном положении.

Как выбрать

Покупая тиски, нужно уточнить, для выполнения какой работы они необходимы. В соответствии с этим можно определить подходящий тип инструмента

Важно учитывать величину обрабатываемых деталей — она повлияет на то, какие должны быть размеры инструмента

Столярные тиски применяют для работы с деревянными деталямиИсточник moiinstrumentu.ru

Нужно определить, какими должны быть губки. В некоторых случаях лучше подойдут инструменты, предусматривающие возможность их замены

Нужно обратить внимание на способ крепления накладок — применение винтов или заклёпок

Глобусные тиски позволяют менять угол расположения деталиИсточник moiinstrumentu.ru

Что понадобиться для работы

Просверливание отверстия в трубе возможно выполнить самому при наличии дрели и сверла необходимого диаметра. В продаже существуют небольшие специализированные сверлильные станки, которые помогут сделать отверстия быстро, качественно и безопасно.

Для выполнения работ потребуются следующие инструменты:

Самым важным инструментом является дрель, специально предназначенная для высверливания отверстий при помощи режущего инструмента (сверла). При работе с металлическими изделиями необходимо использовать сверла из высокоуглеродистой стали или специальные сверла с наконечниками. Во время работы не допускается перегрев и почернение режущего инструмента.
Для фиксации труб во время работы нужен фиксирующий инструмент – тиски.
Для незначительно расширения отверстия потребуется напильник, сверло для этой цели не подходит, поскольку закусывает материал, образуя неровный край.
Может потребоваться молоток, если необходимо пробить отверстие малого диаметра или сделать насечку. Для насечки потребуется ручной слесарный инструмент – керн.
Фиксировать сверла в нужном положении во время просверливания возможно с помощью самодельного шаблона из деревянного бруска, который в профиле должен иметь М-образную форму, где центр впадины должен совпадать с осью трубы. Горизонтальная сторона такого бруса должна быть равна внешнему диаметру трубы, а высота должна составлять около 50 мм. Отверстие, просверленное в верхней части в дальнейшем будет использоваться в качестве направляющей. Шаблон можно выполнить сразу с несколькими отверстиями разного диаметра.
Если отсутствует фиксирующий инструмент (тиски) можно изготовить приспособление, объединяющее в себе шаблон и тиски, которое выполняется в виде П-образной струбцины, в верхней части которой располагаются шаблонные отверстия для сверления. Корпус приспособления изготавливается из металлического профиля или из твердой породы дерева. По бокам с двух сторон устанавливается по 2 болта, которые выполняют роль фиксирующего механизма.

Рекомендуем ознакомиться: Как определить необходимую высоту дымохода относительно конька крыши?

Тиски для вязания рыболовных мушек

Приспособление для вязания популярной рыболовной приманки представляет собой механизм вращения, с закрепленными под определенным углом тисками для крючка.

Крутящийся механизм можно изготовить из чего угодно, а вот к тискам следует подойти с особой тщательностью. Губки должны быть прочными, иначе невозможно будет удержать стальной крючок.

Секрет прост – самодельные тиски для мушек можно изготовить из двух быстрорежущих резцов для токарного станка. Сначала металл «отпускают», затем после обработки снова закаливают.

В заключении видео про самодельные тиски сделанные из того, что было в гараже. Вполне под силу каждому

Простые деревянные упоры для столярного верстака — чертеж, пример

Самодельные верстачные упоры из древесины не тупят инструмент и не портят торцы деталей. Приспособления разделяются по типу стержня и вставляются в отверстия соответствующей формы.

Прямоугольные клинья не вращаются и обеспечивают абсолютную неподвижность заготовки. Сами упоры изготовить легко, но на выдалбливание квадратных гнезд уйдет много времени и усилий. Эти отверстия целесообразно устраивать в столешницах из массива доски на стадии изготовления столярного верстака.

В рабочих поверхностях, сделанных из листового материала, правильнее использовать упоры с цилиндрическим стержнем. Такие приспособления удобны для закрепления криволинейных деталей, а отверстия для них всегда можно высверлить в нужном месте. Жесткая фиксация прямоугольных заготовок достигается установкой дополнительной планки с двумя стержнями.

Как сделать кондуктор своими руками

Так как разновидностей кондукторов много, поэтому будем рассматривать оригинальную конструкцию и аналог соответственно. И так начнем.

Кондуктор для перпендикулярного сверления

Его главное назначение получение отверстий в толстых заготовках, под углом 90. По сути — это набор втулок объединенных в одном корпусе. Обычно это накладные кондуктора, которые широко применяются при сборке мебели.

Стоит приложить устройство к поверхности и можно приступать сразу к сверлению, без кернения. Есть один минус, приспособление следует крепко держать, а особенно в начале работы. Потому что от вибрации, приспособление может сместиться.

Данного типа кондукторы, можно сделать своими руками.

В качестве основы можно использовать деревянный брусок, кусок текстолита, арматуру с квадратным сечением 10х10 мм.
Поверхность хорошо обрабатываем, зачищаем и приступаем к разметке.
Следует учесть то, что центр отверстий должен располагаться в 8 мм. от края заготовки. Это связанно с тем что 8 мм. это половина толщины листа ДСП.
Согласно стандартам между центрами отверстий должно быть ровно 32 мм.
После этого в этих центрах делаем отверстия диаметром 5 мм.

Самодельный кондуктор можно использовать, но для более удобного применения следует сконструировать упор, для этого используют металл шириной 23-25 мм. и толщиной 1 мм., после чего лист сгибают под углом 90 и крепят к кондуктору. Также в основание кондуктора, можно вставлять втулки разных диаметров.

Кондуктор для труб и цилиндрических заготовок

Все знают, что сделать отверстие в покатой поверхности проблематично, конец сверла постоянно соскакивает. Данный вид кондукторов, фиксируется в заданном положении и позволяет работать с высокой точностью.

Такой вид кондукторов, можно сделать быстро и самостоятельно.

Для этого нам понадобится брусок из твердых пород дерева, распущенный по диагонали. И кусок фанеры крепим к краю бруска с помощью саморезов.
Потом делаем отверстия нужного диаметра в деревянном бруске.

Вот и все кондуктор готов к работе. Для того чтобы отверстия меньше разбивались, их можно усилить металлическими гильзами, которые выполняются из круглых труб разного диаметра.

Кондуктор для сверления отверстий под углом

Данный вид сверления мало где применяется.

Подойдет, когда удержать дрель или шуроповерт под нужным углом практически невозможно.

Здесь следует отметить, что в изделиях из металла такой вид отверстий делается только фрезой. А что касается деревянных изделий, то существуют готовые решения в виде комплектов.

Применять данные кондукторы вы просто, прижимаем заготовку плотно к основанию, выставляем заданную высоту и в итоге получаем ровные и красивые косые отверстия под углом. Да если нам нужно не сквозное отверстие, то незабываем на само сверло надеть кольцо-упор.

Своими силами данный вид устройства изготовить сложно и проблематично. Есть достаточно простые способы и варианты, но они не отличаются точностью. Так, например, на подготовленную наклонную поверхность кладется дрель и сверлится под полученным углом наша заготовка, как мы понимаем точность очень сильно страдает.

Кондуктор для сверления отверстий под шканты

Их основное предназначение соблюсти соосьность отверстий, в последующем в которые будут установлены шканты. То есть когда вы прикладываете, кондуктор к обеим сторонам изделия, вы получаете идеальный стык.

Как вы понимаете, данный вид кондукторов можно сделать самостоятельно. Если у вас поток заготовок с одинаковой геометрии, вам удобно будет использовать накладной шаблон. В качестве шаблона желательно использовать оргалит или другой прозрачный материал (пластик).

Наносим разметку и высверливаем отверстия. Желательно в отверстия забить трубки из латуни или меди, чтобы сверло не разбивало калибровочное отверстие.

Универсальное приспособление

Когда вы используете заготовки различных форм и размеров, то вам потребуется универсальное приспособление. Самое интересное, что данное приспособление можно сделать из подручных материалов.

Для этого нам понадобится фанера, толщиной около 15 мм.
Делаем три одинаковые заготовки.
По краям делаем отверстия, в которые устанавливают шканты в качестве ножек.
Делаем одно отверстие посередине, которое армируем металлической трубкой.
Делаем три металлических планки с симметрично расположенными отверстиями, они будут выполнять функцию плеча. Эти плечи отвечают за линейность отверстий будущего кондуктора.
В заготовках из фанеры делаем пропилы и устанавливаем металлические плечи, все закрепляем. Наш универсальный самоцентрирующийся кондуктор готов.

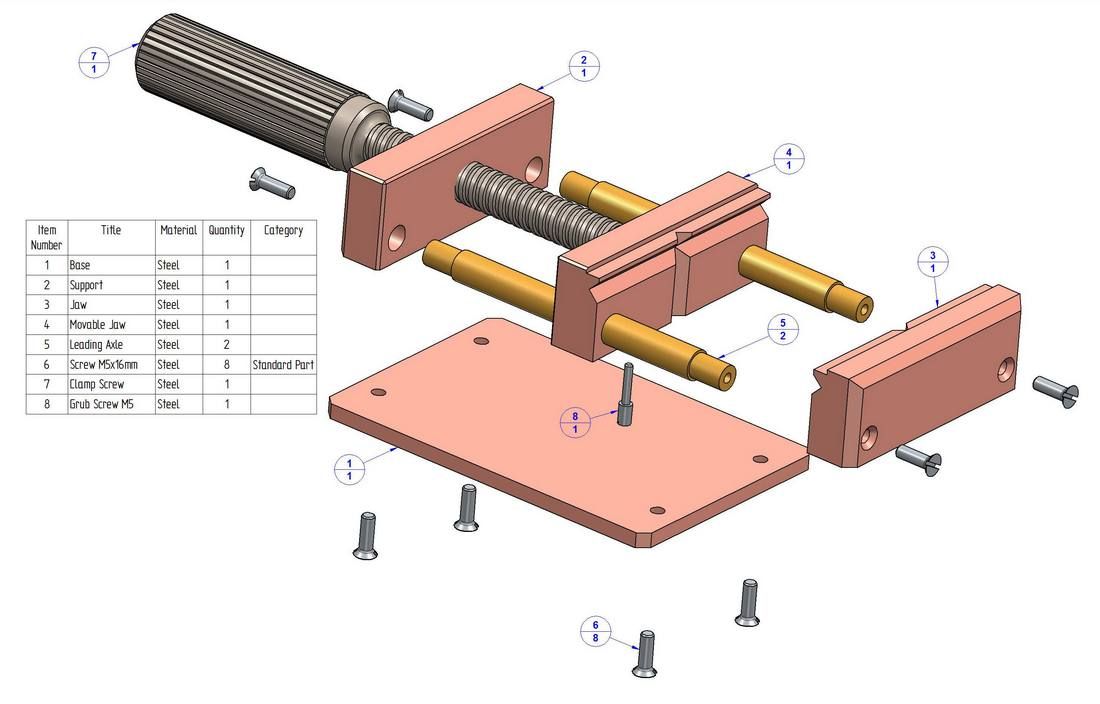

Из каких элементов они состоят?

Существуют разные модели данного инструмента, они отличаются друг от друга своей модификацией. Если посмотреть устройство слесарных тисков в разрезе, то можно обнаружить несколько схожих элементов. К ним относятся:

Устойчивое основание тисков.
Устройство подвижной части слесарных тисков, которое включает в себя подвижную, а также неподвижную губку. Последняя оснащена наковальней.
Щечки, которые легко меняются. Они помогают прочно зафиксировать заготовки.
Винт зажимной. Используется для фиксации предмета.
Поворотная ручка.

В устройство слесарных тисков может входить пневматический привод. Но эти модели весьма дорогие и не используются дома.

Как сделать столярные тиски самостоятельно

Для работы с металлическими деталями и заготовками используются слесарные тиски. Если же возникает потребность в обработке деревянных заготовок, то для таких целей слесарные тиски подходят меньше всего, так как они имеют некоторые недостатки. Фиксируемые детали могут деформироваться, поэтому для работы с деревообрабатывающими материалами рекомендуется пользоваться слесарными тисками. Покупать их специально для работы с деревом совсем не обязательно. Для таких случаев можно сделать столярные тиски своими руками. Инструкцию по изготовлению рассмотрим подробно.

Столярные тиски делаются из дерева, что является преимуществом при их изготовлении. При работе с деревом исключается необходимость применения сварочного аппарата. Для сверления отверстий используется дрель, а для отрезания деталей будущего инструмента, применяется ручная ножовка, лобзик или болгарка с диском по дереву.

Первым делом подготовим винт. Для этого отрезаем необходимую длину шпильки

На шпильку накручивается с одной стороны гайка

Используя водопроводный тройник, следует надеть его центральным отверстием на шпильку

Причем важно соблюдать, чтобы шпилька не выступала за грани двух параллельных отверстий тройника. Просверлить по центру тройника отверстие для установки болта под ключ на «10». Сверлить необходимо тройник вместе со шпилькой

Сверлить необходимо тройник вместе со шпилькой

В полученное отверстие установить болт под ключ на «10». Таким способом изготавливается рукоятка для будущего инструмента

Далее переходим к изготовлению губок тисков. Для этого из доски, толщиной не менее 6 см, следует отрезать необходимую длину — 20-30 см

Две доски должны получиться одинакового по длине размера. Именно эти доски будут выступать в качестве фиксирующих губок

По центру обеих досок требуется просверлить центральные отверстия, через которые будет проходить шпилька

Просверливаем дополнительные отверстия по бокам обеих досок, которые нужны для направляющих

В одной доске на центральном отверстии нужно сделать паз для размещения гайки

Теперь завинчивается гайка и насаживается шайба на шпильку со стороны, где имеется сквозное отверстие

Устанавливаем шпильку в центральное отверстие доски с пазом

С другой стороны шпильки устанавливается шайба, и насаживается тройник, фиксирующийся болтом

Гайку с обратной стороны доски следует затянуть, утопив ее в пазу. Чтобы предотвратить в будущем вращение этой гайки, ее необходимо соединить со шпилькой. Для этого можно воспользоваться сваркой, но альтернативный способ — применить дрель. При помощи дрели сверлится отверстие в гайке, насаженной на шпильку, посредством которого обеспечивается жесткая фиксация двух деталей

Используя соответствующего диаметра болт, необходимо его забить в отверстие, сделанное в предыдущем пункте

Собираем конструкцию, получая в итоге подвижную губку тисков

Используем два металлических стержня, которые необходимо установить в боковые отверстия доски

К столу или верстаку присоединяется вторая доска, которая будет играть роль неподвижной губки столярных тисков. Для этого фиксируем доску струбциной к столу, после чего сверлим отверстия в конструкции стола

Приступаем к сборке конструкции. Для этого необходимо соединить две части, используя широкую гайку. После накручивания гайки на шпильку, необходимо обвести ее грани по периметру

По полученной разметке необходимо вырубить паз, воспользовавшись стамеской. Это необходимо для того, чтобы зафиксировать гайку в губках тисков

Утапливаем гайку в конструкцию губки

Получается практически готовые столярные тиски, на которых не хватает только рукоятки. Сделать ее можно из деревянной трубки соответствующего диаметра. После этого собираем инструмент

Чтобы направляющие свободно перемещались в неподвижной губке, следует изготовить стальные втулки, и установить их внутрь отверстий. Неподвижная губка фиксируется к поверхности стола посредством саморезов. Причем к этому делу нужно отнестись ответственно. Предварительно следует просверлить отверстия, а также сделать пазы для шляпок саморезов. Ведь поверхность доски является рабочей частью столярных тисков, поэтому любые выступы на ней и прочие дефекты негативно отразятся на качестве обрабатываемых заготовок.

Вот таким вот несложным способом можно изготовить в домашних условиях столярные тиски. Причем для их изготовления не понадобится покупать материалы, так как все самое необходимое наверняка имеется в распоряжении у каждого домашнего мастера.

Это интересно: Топ 10 лучших электролобзиков и критерии выбора инструмента

Разновидности слесарных тисков

В целом все тиски можно разделить на две группы:

Поворотные. Их механизм устроен так, что обрабатываемую деталь можно повернуть в нужную сторону, не вынимая из зажима тисков. Такие модели наиболее часто используются на станках при сверлении деталей. Поворотные тиски часто содержат наковальню, за счёт которой возрастает их прочность и расширяется круг выполняемых действий. Наковальня имеет разную длину и ширину, в зависимости от модели тисков.
Неповоротные. В таких тисках обрабатываемая деталь плотно фиксируется зажимом и остаётся в статичном положении в течение всего периода работы.

Более узкая градация разделяет тиски по типу специализации:

Ручные — компактные тески небольшого размера. Их можно удерживать руками. Применяются такие тиски при работе с деталями небольшого размера. Имеется два вида ручных тисков:
- Оснащённые рычагами. Это небольшие тиски, по форме напоминающие плоскогубцы с зажимом. Регулируя фиксатор, состоящий из двух рычагов, можно устанавливать ширину зазора для удерживаемой между губками детали.
- Оснащены губками, которые сходятся между собой за счёт вращения рукоятки. В основании таких щипцов имеется специальная присоска, с помощью которой тиски легко фиксируются на гладкой поверхности и остаются в неподвижном положении во время обработки детали или заготовки.

Если предстоит работа с хрупкими малогабаритными деталями, лучше приобрести тески, пластины которых будут покрыты мягким материалом, что предохранит заготовку от случайного повреждения при сильном зажиме. Самый лучший вариант таких тисков — это те, у которых имеется наименьший люфт при разведённых губках.

Ручные слесарные тиски могут быть поворотными и неповоротными. Их можно просто ставить на стол, плотно фиксируя к его поверхности, а можно прикрепить сбоку за счёт крепёжного механизма.

Стуловые. Были так названы благодаря тому, что их крепили на основание, по форме напоминающее стул. Сейчас их устанавливают на металлические верстаки. Такие тиски используются при проведении тяжёлых работ с применением силы: когда нужно согнуть детали, что-то расплющить или расклепать. Особенность стуловых тисков — способ развода губок. Подвижная пластина отодвигается от статичной по дуге. Неподвижная пластина снабжена лапой для более плотной фиксации. Стуловые тиски часто снабжены наковальней. Модели подвижны, их можно поворачивать в нужную сторону.
Параллельные. Особенность этих тисков в том, что его губки раздвигаются равномерно. Подвижная пластина отодвигается от статичной губки параллельно без скачков. Размер детали, которая будет подвергаться обработке, не влияет на то, какая именно пластина будет её фиксировать.

Конструкция тисков устроена так, что оборудование можно устанавливать на верстак и даже на пол. Параллельные модели тисков могут быть как неповоротными, так и поворотными. Их можно смещать на произвольный относительно основания угол. Такое их качество считается наиболее удобным при использовании.

Модели тисков со свободным ходом обеспечивают надёжную фиксацию обрабатываемой детали. Регулирование зазора между губками осуществляется за счёт поворота ручки-фиксатора. При движении ручки вверх освобождается подвижная пластина. Когда ручка опускается, наоборот, происходит фиксация заготовки. Закрепить её можно, повернув рукоятку в сторону.

Как и чем сделать отверстие в трубе изготовленную из разных материалов – Проф Трубы

При строительстве трубопроводов, прокладке канализации и прочих работах периодически появляется необходимость сделать отверстие в трубе определенного диаметра и формы. С одной стороны, это простая работа, которая может быть выполнена начинающими мастерами самостоятельно, с другой — в любом процессе есть свои нюансы и сложности, о которых желательно знать заранее.

Как просверлить отверстие в трубе

Подготовка к работе

Чтобы просверлить отверстие в трубе, надо:

подготовить необходимое оборудование;
изучить нюансы процесса для избегания ошибок.

Необходимое оборудование

Вырезка отверстий в трубах производится при помощи:

обычной дрели или специального профессионального инструмента. Специальный станок применяется людьми, профессия которых связана с монтажом трубопроводов. Для домашних целей достаточно дрели с функцией регулировки оборотов и комплектом различных сверл;

Профессиональное оборудование для вырезки отверстий

тиски для фиксации трубы;
напильник, которым при необходимости можно будет расширить отверстие;
молоток. При помощи этого инструмента осуществляется пробивка отверстий малого диаметра;
деревянный брусок или самодельный шаблон, фиксирующий сверло в заданном положении.

Нюансы

Перед проведением работы рекомендуется:

Определить вид материала, примененного для изготовления трубы. Каждый материал имеет свои особенности, которые требуется учитывать.
Выяснить толщину стенки трубы. Чем больше этот параметр, тем мощнее потребуется оборудование. При сверлении сквозного отверстия надо учесть и наружный диаметр трубы.

Основные размеры трубы, требуемые для определения габаритов сверла

Для придания сверлу дополнительной устойчивости применяется деревянный брусок или специальный шаблон:
- если используется брусок, то в нем необходимо просверлить отверстие нужного диаметра и закрепить готовую конструкцию на месте расположения отверстия в трубе. Ширина бруска (примерно 50 мм) будет фиксатором сверла и не позволит ему отклониться от заданного направления;
самодельный шаблон также изготавливается из деревянного бруска. Основное отличие между конструкциями состоит в том, что шаблон содержит несколько подготовленных отверстий разного диаметра и оснащен крепежными тисками, а брусок необходимо подготавливать для каждого отверстия в отдельности.

Устройство для сверления отверстий в трубах

при сверлении металла и чугуна сверло может перегреваться, поэтому его рекомендуется периодически смачивать холодной водой;
использовать можно исключительно острые сверла, наиболее подходящие для конкретного материала.

Таблица для выбора сверл

Общая схема сверления

Сверление отверстий в металлической трубе, в том числе и в профильной трубе из металла, производится по следующей схеме:

труба надежно зажимается в тисках;

Придание трубе неподвижности с помощью тисков

если требуется вырезать несколько отверстий, то производится предварительная разметка трубы. Для этого используются рулетка и маркер;
на место отверстия устанавливается подготовленный брусок или шаблон;
сверло смачивается в воде, для предотвращения его перегрева;
производится сверловка.

Вырезка отверстий по шаблону

При работе с металлическими трубами в качестве дополнительной смазки и защиты от перегрева сверла рекомендуется использовать:

машинное масло для стальных труб;
мыльный раствор для изделий из меди.

Особенности работы на чугунных трубах

Сверление отверстий в чугунной трубе требует:

соблюдения всех норм безопасности. Так как при проведении операции может образовываться мелкая стружка, то помимо защиты глаз и рук рекомендуется использовать респиратор или марлевую повязку. Кроме этого, в помещении, где проводится работа, должна присутствовать качественная вентиляция;
сверлить отверстие в канализационной трубе из чугуна рекомендуется на малых оборотах дрели. Мощность оборудования можно постепенно увеличивать;
для сверления чугунной трубы оптимальным выбором будут сверла с победитовыми напайками.

Инструмент с победитом для сверления чугуна

Особенности работы на пластиковых трубах

Вырезка отверстий в пластиковых трубах, например, в дренажной трубе – это наиболее легкая задача. Для этого не требуется специального оборудования. Все работы можно сделать простейшей дрелью.

При сверлении труб ПВХ существуют свои особенности:

производить вырезку отверстий надо на минимальных оборотах дрели, так как под воздействием высокой температуры труба может деформироваться;
если требуются ровные и аккуратные отверстия, то после сверления необходимо провести их доработку мелким напильником или острым ножом.
