Дренаж на дачном участке: самый простой способ защиты от ливневых и талых вод

Самостоятельный монтаж

Устройство системы ливневого отвода требует соблюдения определенных правил. Первоначально, необходимо разработать проект и произвести все замеры. Выбор изделий необходимо осуществлять с учетом свойств почвы и проектной нагрузки

Также, важно определить предельную способность и глубину расположения

Подготовка траншеи

На данном этапе работ следует учесть не только размеры желобов, но и возможность устройства бетонного слоя на дне траншеи и боковых бетонных опор.

Устройство каналов следует производить с уклоном, таким способом обеспечивается самоотвод воды. Длина траншеи должна составлять всю протяженность укладки, а ширина каналов – превышать ширину лотка на 20 см.

Глубина должна быть больше размеров желобов с учетом бетонного слоя, чтобы по завершении монтажа водоотвода решетки для ливневых каналов располагались на 0,5 см ниже уровня поверхности, в которую осуществляется монтаж. Для облегчения работы, можно посредством шнуров разметить месторасположение траншей.

По завершении рытья каналов, их дно засыпают песком, который утрамбовывают. Поверх песка заливают 10 сантиметровый слой бетонного раствора, поверх которого укладывают лотки.

При пучинистых грунтах, целесообразно укрепить конструкцию посредством стальных прутьев или проволокой.

Укладка лотков

Процесс укладки желобов состоит из нескольких этапов:

1. Для облегчения монтажных работ, желоба следует расположить вдоль всего канала.
2. Укладку изделий лучше всего начинать с наивысшей точки траншеи.
3. Желоба следует устанавливать на еще не застывшую бетонную подушку. Такая подушка не дает лоткам смещаться при воздействии нагрузок.
4. Осуществляя укладку отводов, необходимо следить за уровнем наклона.
5. После монтажа первых 2 лотков, место их соединения герметизируют посредством жгута из мягкого полимера.
6. После герметизации жгутом, шов заливают бетонной смесью.
7. Водоприемники устанавливают по центру траншеи, и для облегчения работы по удалению остатков бетона, после окончания укладки, накрывают полиэтиленовой пленкой.
8. Между бортами траншеи и лотками заливается бетонный раствор.
9. Угловые соединения обрабатывают герметиком.
10. Если поверх водоотвода будет укладываться асфальт, траншеи накрывают древесноволокнистыми плитами.

По завершении установки лотков, боковые пространства засыпают песком, смешанным с гравием. Эту смесь хорошо утрамбовывают.

Если возможность засыпать песком и гравием отсутствует, пространство заливают бетонным раствором. После застывания раствора, верхние части дождеприемника накрываются металлическими решетками.

Если есть необходимость, для создания угловых соединений, решетки распиливаются при помощи пилы и диска с алмазным напылением.

Особенности дренажа на проблемных участках

Существуют ситуации, когда при устройстве дренажной системы необходимо выполнить дополнительные работы. Это связано с особенностью грунта, глубиной залегания подземных вод и степенью наклона участка. Все эти обстоятельства нужно учесть перед тем, как приступить к работе по водоотводу.

Если вода на участке после снежной зимы или обильных дождей долго не уходит, то надо обязательно проверить на каком уровне залегают грунтовые воды. Самый простой способ – пробурить пробную скважину. Для этого берут садовый бур с удлинителем и формируют несколько отверстий в грунте (в разных местах участка, потому что водоносный пласт залегает неравномерно) на глубину от одного до двух метров.

Если через 1-2 дня скважины наполнятся водой, то это будет свидетельствовать о высоком уровне грунтовых вод. В этом случае дренажная система должна иметь обширные разветвления. Большое количество воды не всегда быстро может уйти самотеком в приемник, поэтому иногда приходится дополнительно устанавливать насосное оборудование.

Для отвода воды на участках, расположенных с уклоном, совмещают два типа дренажа – открытый и закрытый. Это необходимое условие для сохранения верхнего плодородного слоя, который может быть размыт стекающей по грунту водой. Колодец для сбора воды располагают в самой низкой точке местности.

Традиционной схемой дренажной конструкции для участка с уклоном считается «елочка». Если территория очень большая, то целесообразно дополнить систему водоотвода поперечной траншеей. Вода из нее должна уходить непосредственно в нижний колодец.

Вода надолго задерживается на глинистых почвах, это мешает нормальному росту и плодоношению растений. Корни загнивают от обильной влаги и рост садово-огородных культур прекращается. На таком грунте используют комбинированный дренаж – глубинный и поверхностный метод. Перед тем как засыпать траншеи первым слоем песка или щебенки обязательно взрыхляют глинистое дно.

Торфяной грунт характеризуется высоким уровнем залегания подземных вод. Весной на участке долго не высыхают лужи. Установление дренажной системы считается обязательным условием для проживания на таком участке, дает возможность вырастить урожай и красиво оформить ландшафт. Перфорированные трубы располагаются в продольном и поперечном направлении, глубина траншей для торфяных грунтов составляет 40-50 см.

Пристенный вариант

Данная система отведения воды от фундамента здания доказала свою эффективность на участках, сложенных из глинистой и суглинистой почвы. Пристенный дренаж может быть поверхностным и глубинным. В первом случае изготавливается канал или система лотков вокруг дома на определенном расстоянии от стены. Чаще всего такой тип водоотведения выбирают в том случае, когда необходимо удалить ливневые и поверхностные воды. Во втором случае, в систему траншей укладывают трубы, которые будут собирать, а после удалять грунтовые воды. Глубина заложения дренажной трубы фундамента

рассчитывается каждый раз индивидуально.

Как сделать садовую дорожку из дренажного бетона своими руками

Соорудить садовую дорожку можно своими руками, но если требуется устройство пешеходных дорожек на большой территории, лучше воспользоваться услугами специализированной компании.

Технология укладки:

• Делают траншею нужной длины и глубины не менее 30 см.
• Строят опалубку.
• Расстилают геотекстиль или рубероид, чтобы исключить возможность прорастания сорняков (для уменьшения затрат можно эту операцию не выполнять).
• Засыпают крупной щебёнкой слоем не менее 15 см, а затем песком до 5 см, поливают водой, утрамбовывают.
• Приготавливают замес в количестве, необходимом для заливки дорожки по ширине, чтобы избежать перехлёста слоёв.
• Заливают раствор толщиной не менее 10 см и выравнивают специальным строительным инструментом, укладываясь по времени в ~2 часа.
• После того, как раствор застынет и наберёт необходимую прочность (примерно через неделю), можно укладывать плитку или другой материал.
• Для заделки швов используют смесь с самой мелкой фракцией заполнителя.
• Работы проводят в промежутке температур от +5 °C до +30 °C, залитый бетон накрывают плёнкой для защиты от дождя и прямых солнечных лучей.

Армирование и заливка лотка

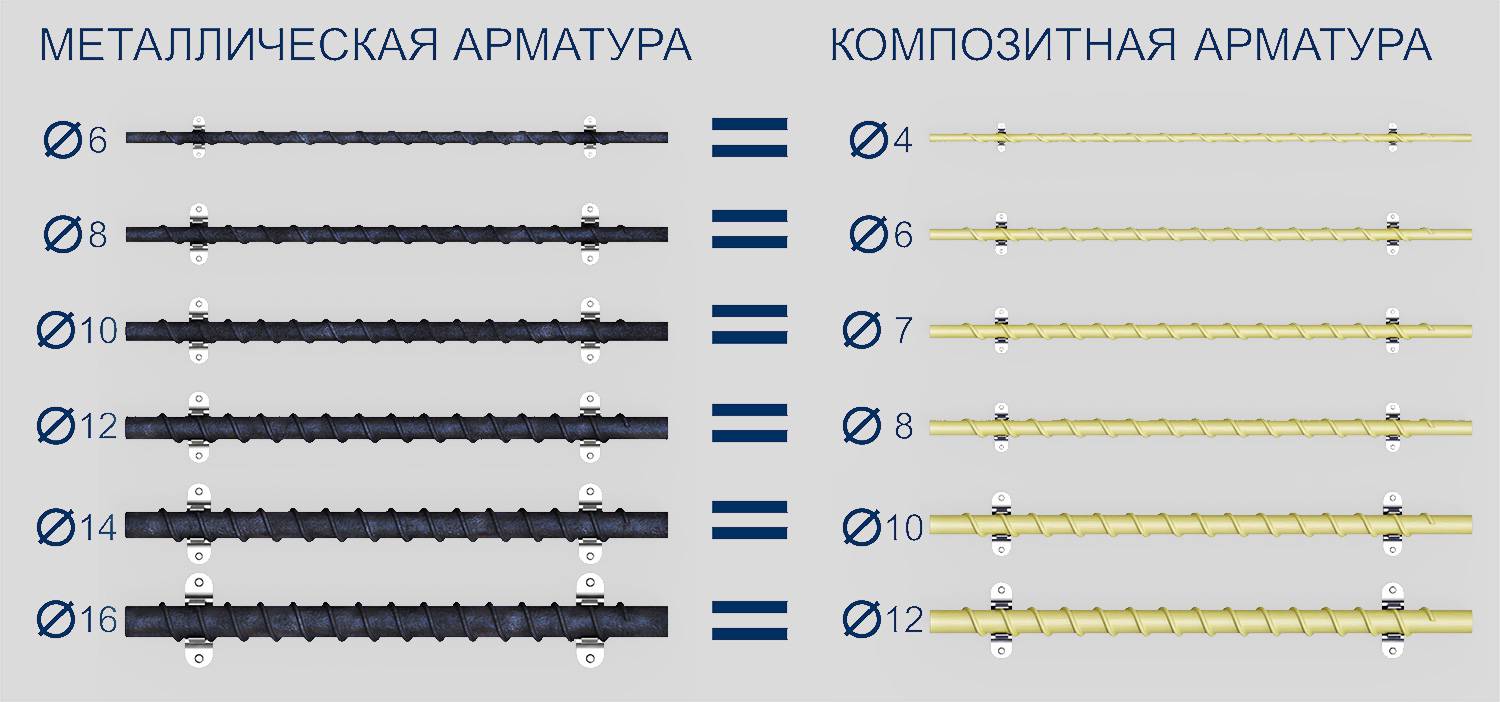

Сетка из композитной арматуры

Составляя сетку из прутьев арматуры, необходимо располагать их на расстоянии 5–10 см друг от друга как по вертикали, так и по горизонтали. Сетку можно связать между собой вязальной проволокой или сварить электросваркой. Чтобы арматура внутри лотка не ржавела и не гнила, края прутьев не должны доходить до стен опалубки и формовочной части на 5 см.

Когда арматура уложена, можно заливать опалубку. Как правильно сделать бетон, было описано выше. Желательно во время заливки использовать строительный вибратор – аппарат, необходимый для уплотнения бетона и удаления из него пузырей воздуха и лишней воды. Если его нет, можно взять кусок арматуры или что-то похожее и этим утрамбовывать бетон движениями «вверх-вниз».

Когда бетон залит, необходимо сразу же использовать формовочную часть из трубы, благодаря которой верх формы получится в виде полукруга. Для лучшего эффекта можно присыпать верх заливаемой формы сухим цементом, который использовался при изготовлении бетона, чтобы «зажелезнить» поверхность, то есть придать ей большей прочности. А трубу можно не просто вмять в свежую смесь, а несколько раз прокрутить в разные стороны, не слишком надавливая – так полукруглая поверхность будет иметь большую гладкость.

Для полного застывания бетона необходимо 28 дней. Однако уже через сутки опалубку можно разбирать – бетон достиг степени предварительного застывания, то есть не набрал полную прочность, но и не будет разваливаться в руках. Полученный лоток должен быть прямоугольной формы, а его внутренняя полость полукруглая, гладкая, без ямок, трещин и прочих дефектов.

Для чего нужны и какие бывают дренажные колодцы

Частный дом или дача часто расположены в местности, подверженной заболачиванию, их фундаменты могут постепенно разрушаться под воздействием грунтовых вод. Также, хозяева часто сталкиваются с тем, что нет канализации, а значит некуда девать воду из септика.

Бывает вероятна угроза подтопления жилых и нежилых построек, в особенности таких как погреб, гараж, баня, сад и огород. В этих случаях необходим дренажный колодец, а возможно и целая дренажная система.

Собирать в подземную ёмкость избытки вод, самотёком или подавая насосами, с постоянным или периодическим их удалением – вот в чём смысл колодца для дренажа. Система устанавливается один раз и будет работать в течение всего времени эксплуатации дома.

Но в процессе использования сливной колодец требует периодической чистки. Для этого с дна засорённого колодца струей воды поднимают илистые отложения с последующей их откачкой или сливом.

Устройство дренажного колодца может быть трех типов:

1. Смотровые (инспекционные), дренажный колодец для канализации, расположенные в местах поворота и пересечения дренажных труб или через каждые 40-50 метров дрен, периодически их чистят, а если нет слива – откачивают. Для обустройства таких колодцев бывает достаточно использовать трубу диаметром от 34 см.
2. Коллекторные (водоприёмные) – это конечные пункты слива вод, чаще всего только поверхностных (ливнёвых, тающих, ручейных), с их откачкой в канализацию, водоём, или использованием для хозяйственных нужд. Отличаются довольно большим объёмом, часто непроницаемым дном, для них обычна встроенная лестница. Размещение насоса и обслуживающие процедуры накладывают ограничения по их диаметру – не менее 70 – 100 см.
3. Тампонажные (поглотительные, фильтрационные), их располагают в местах, которые хотят избавить от луж, например после мойки машин. Вокруг них предполагается насыпка большой массы скальника, щебня, отсева, как для подвода воды к колодцу, так и для отвода через его дно в глубокие водные горизонты. В частности, дно тампонажного колодца засыпают слоем щебня толщиной 30 см. В этом устройстве происходит частичная бактериальная и механическая очистка стоков, с периодической промывкой или механическим извлечением наносов ила и песка.

В случаях колодцев смешанного типа, их функции накладываются, а устройство дренажного колодца изменяется. Так, водоприёмный колодец может сбрасывать воду в тампонажный.

В этом случае ему не требуется герметичное дно и он может обойтись без насоса, но при этом нуждается в периодическом осмотре и очистке, наподобие инспекционного колодца.

Тонкости монтажа полей фильтрации

Дренажные поля представляют собой конструкции из ряда проложенных параллельно трубопроводов, которые размещены в верхних слоях грунта.

Грамотно сконструированные поля фильтрации способны доочистить стоки еще на 20-30%

Поля фильтрации могут занимать площадь от нескольких метров до сотен квадратных метров. Производительность системы напрямую зависит от длины смонтированных дренов.

Сооружение дозирующей камеры

Для обеспечения равномерного притока сточных вод на выходе из септика сооружают дозирующую камеру. Она представляет собой резервуар вместительностью до 1 куб./метр. Под ее обустройство можно использовать готовую пластиковую емкость соответствующего объема.

Траншеи размещают на равноудаленном расстоянии в 1,5-2 метра параллельно друг другу

Дно каждой траншеи выстилают фильтрующим слоем, используя для этого гравий или песок. Толщина слоя должна оставлять 20-25 см. На дно траншеи укладывают перфорированные трубы, основная задача которых – осуществлять распределенный сброс воды.

Звенья распределительного трубопровода соединяют между собой посредством канализационных фитингов-тройников в шахматном порядке.

Рассчитать суммарную длину траншей проще всего, воспользовавшись таблицей

При укладке труб важно соблюдать наклон в 2% в противоположную сторону от колодца с тем, чтобы обеспечивать беспрепятственный самотек сточных вод. Траншеи с уложенными трубами засыпают слоем гравия

Чтобы свести к минимуму риск повреждения дренажа, сверху траншей прокладывают помосты. По этой же причине запрещается рядом с местами, где проложены трубы, высаживать кустарники и деревья.

Обзор эксплуатационных сфер

Применяются водоотводные бетонные детали только для твёрдых покрытий, так как удаление лишней влаги из почвы выполняет совсем другая система — дренажная. Лотки для ливневой канализационной коммуникации эксплуатируются в таких случаях:

• возле автомобильных дорог;
• на улицах города;
• на пешеходных дорожках (асфальтных, плиточных);
• на бетонных площадках.
• внутри различных производственных цехов;
• на автомобильных стоянках;
• возле разнообразных объектов, относящихся к инфраструктуре города.

Лотки укладывают вдоль автомобильных или железнодорожных дорог, стоянок и прочих объектов, где необходим отток ливневых и талых вод

Такие изделия в сочетании со специальной отмосткой производят качественное удаление талой, сточной и дождевой влаги. Благодаря бетонным каналам из водоотводных лотков значительно увеличивается эксплуатационный срок дорожных и других твёрдых покрытий.

Последовательность выполнения работ

Система пристенного дренажа монтируется в несколько этапов. Для этого потребуется:

Геотекстиль предназначен для усовершенствования качества строительства, его долговечности и устойчивости к природному фактору.

• песок;
• геотекстиль;
• промытый гравий;
• перфорированные поливинилхлоридные трубы;
• капроновая веревка;
• лазерный нивелир.

Итак, вначале устраивается песчаное ложе, тщательно вымеряется перепад высот с помощью лазерного нивелира. Ставятся вешки. При необходимости для создания равномерного уклона для стока воды в канавку-приемник без применения насоса по отметкам на вешках подсыпается крупный песок.

Поверх песка укладывается полотно из геотекстиля, на него насыпается промытый гравий, в котором делаются углубления для укладки дренажных труб

Важно соблюдение одинакового уклона по всей длине канавы

Далее на гравий укладываются перфорированные поливинилхлоридные трубы. Размер их отверстий не должен превышать минимальные размеры частиц гравия для предотвращения засорения.

На дренажной системе предусматривается наличие вертикальной трубы с вмонтированной плотно закрываемой крышкой, которая обеспечивает промывку системы.

На следующем этапе трубы соединяются между собой, с помощью натянутого шнура проверяется общий уклон всей системы (он должен составлять 2 см на один м длины всех труб).

На каждом “поворотном узле” дренажной системы предусматривается устройство вертикальной трубы с вмонтированной плотно закрываемой крышкой. Благодаря наличию таких труб дренаж обеспечивается возможностью промывки системы.

Уложенные трубы обматываются геотекстилем. Во избежание попадания гравия в дреновые отверстия не допускается образования зазоров между витками. Обмотанные геотекстилем трубы фиксируются капроновой веревкой.

Затем трубы с геотекстилем засыпаются слоем чистого гравия на 15-20 см. Гравийная подушка укрывается геотекстильным полотном внахлест для предотвращения попаданий в щели грунта.

Монтаж водоотводных лотков своими руками

Комплексная система водоотвода

Комплексный водоотвод включает в себя:

• систему водоотвода с кровли;
• поверхностный водоотвод;
• внутренний отвод воды;
• систему отвода грунтовых вод;
• дренажные канавы.

Другими словами комплексный водоотвод состоит из всех систем сбора воды.Этот вариант поможет избежать любых вопросов связанных со скоплением осадков. Исключит образование луж, льда, заболоченности, сохранит фундамент и т.п.

Установка водоотводных лотков

Для того, чтобы самостоятельно установить водоотводные лотки из любого материала потребуется вырыть траншею, по разметке. Разметку можно сделать с помощью бечевки и кольев.

Траншея по размеру должна быть шире лотка. В готовый ров следует засыпать щебень с песком. Сверху поставить лоток.

Изделия между собой герметично соединяются. Цементным раствором укрепляются стенки. Раствору дают высохнуть от 48 часов до 72.

Лучше сразу установить решетки. В процессе застывания цемент расширяется и может сдавить лоток, в результате решетка не ляжет плотно. А сам лоток может деформироваться.

Когда цемент застынет, оставшиеся пустоты заполняются грунтом. Чуть выше уровня лотка. Со временем насыпь осядет.Не забудьте поставить пескоуловитель с одной стороны и боковую заглушку с другой. У изделий из пластика, места стыков обработать герметиком .

Такой монтаж водоотвода подойдет для лотков из любого материала.Водоотводные лотки из бетона можно устанавливать без бетонирования. Они достаточно тяжелые, что бы вынести нагрузку.Это касается только монтажа в частном секторе, на приусадебном участке, в местности, где отсутствует тяжелая нагрузка.

Щелевые лотки идеально подходят для установки между плиткой тротуара, во всех местах где хорошо соблюсти эстетический вид и избежать на поверхности бросающиеся в глаза отверстий.

Особенности щелевых лотков в том, что их устанавливают под покрытие.Так же не стоит забывать, что требуется определенный уклон поверхности к щели, для хорошего отвода воды.

Водоотводы для кровли устанавливают из полимерных или металлических лотков. Для их монтажа потребуются специальные крепежи. Собирать лучше на горизонтальной поверхности. Монтаж производить как минимум вдвоем.

Места стыков обрабатываются герметиком.Траншея должна быть шире лотка.
Если есть решетка, установить ее перед бетонированием.Все лотки монтируются на фундаментную подушку из песка и щебня.

Любые виды лотков устанавливаются под уклоном.Материал изготовления водоотводной системы выбирается в соответствии с ее предназначением.

Всегда устанавливается пескоуловитель.Раз в год система подлежит очистке.

Любой вид водоотвода устанавливается ниже уровня поверхности на 5мм.Водоотводные лотки установленные своими руками прекрасно справятся со своей задачей. Увеличат срок службы дорожного покрытия, фундамента и сберегут землю от перенасыщения влагой.

Лотки железобетонные

Для предохранения коммуникаций от механического и коррозионного разрушения необходимы прочные и долговечные устройства. Такими свойствами обладают железобетонные лотки — они незаменимы при монтаже кабельных систем и трубопроводов, обеспечивают свободный доступ к ним в аварийных ситуациях. Кроме того, изделия из железобетона, служат для отведения от зданий дождевых и талых вод.

Назначение, особенности и разновидности

Лотки изготавливают из бетона марки М-200 и выше, упрочняя его стальными стержнями из арматуры класса А-I, A-II либо проволокой Bp-I. Технологический процесс вибрационного прессования позволяет получать плотный железобетон, стойкий к агрессивным факторам внешней среды. Согласно ГОСТ 21509-85, к нему предъявляются требования по следующим направлениям:

• морозоустойчивость и влагонепроницаемость;
• технические характеристики арматурной стали;
• толщина бетонного слоя;
• антикоррозионные качества;
• исходные материалы бетонной смеси;
• равномерная структура без пустот;
• механическая стойкость.

По конструкции, цели применения, способа монтажа лотки относятся к трем основным типам:

• водоотводные;
• кабельные;
• для теплотрасс.

Водоотводные ЖБИ лотки

Они служат для транспортирования воды, отличаются по назначению и исполнению и выполняют следующие функции:

• дренажные – удаление почвенной и дождевой влаги от цокольного этажа и фундамента здания;
• прикромочные – отведение воды с дороги к откосам;
• телескопические — канальное отведение влаги с мостов и склонов;
• ливневые – сбор и отвод ливневых стоков;
• канализационные – перемещение сточных вод в коллекторы;
• водопропускные (желоба для стока) – отведение воды самотеком.

Классификация водоотводных лотков по форме:

• параболические;
• трапециевидные;
• П-образные;
• трапециевидные и П-образные с круглым желобом.

В зависимости от условий, поставленных проектом водоотведения, подбираются сплошные или с проемом для вертикального водостока. Лотки для водоотведения бывают цельными и сборными, различных типоразмеров (они указаны в серии 3.006.1-2/87). Маркировка содержит букву Л и два числа: первое обозначает номер в серии, второе – вертикальную нагрузку, на которую рассчитан лоток (чем оно больше, тем глубже он монтируется). Производители выпускают их различных габаритов, например, компания ЭРБА предлагает изделия с такими параметрами: длина 0,72 – 6 м; ширина 0,4 – 1,84 м; высота 0,38 – 1,32 м.

Железобетонные лотки теплотрасс

Трубы теплоснабжения защищаются от коррозии, грызунов, потерь тепла за счет установки специальных каналов двух типов:

• КЛп — лотки накрываются съемными крышками;
• КЛс — конструкцию образуют верхние и нижние лотки, соединенные посредством швеллеров.

Преимущества современных устройств перед применявшимися ранее кирпичными конструкциями:

• простота укладки;
• низкая стоимость;
• высокая несущая способность;
• возможность монтажа в сейсмоактивных районах, при слабом грунте и подпочвенных водах – это обеспечивается за счет деформационных швов и гидроизоляции их битумной мастики.

В маркировке лотка для теплотрасс указывают букву (Л или ЛК), его номер из серии 3.006.1, расчетную нагрузку. Если длина отличается от стандартной (6 м), ставят число, обозначающее долю стандартного размера (2 обозначает ½). Ширина изделий варьируется от 0,57 до 2,46 м, а высота – от 0,36 до 1,32 м.

Стоимость лотков из железобетона

Прежде чем купить ЖБИ лотки, следует выбрать товар по расчетным данным: максимальной нагрузке, размерам и форме. После этого изделия подбирают по стоимости, проверяя наличие сертификатов на них у производителя. Средние цены на лотки приводятся в таблице.

Обозначение	Размеры, мм	Цена, рубли
ЛК-1	350 х 350 х 2970	1 700
Л 2-8/2	360 х 570 х 2970	2 450
ЛК 300.45.30-1	280 х 430 х 2990	3 315
Л 10-8/2	550 х 1480 х 2970	6 630

stoneguru.ru

Полезные советы и рекомендации

Как правило, подобные системы водоотвода устанавливают по периметру жилой постройки или сада. Если на участке много больших деревьев и кустарников, а сама территория отличается перепадами высоты, то лучше выбрать водоотводную систему с разветвлениями. Для ровного рельефа можно использовать классическую схему укладки – линейную. Для нее нужно укладывать каналы параллельно друг другу и соединять в местах с наименьшим наклоном.

Независимо от схемы укладки лотков нужно учитывать еще несколько нюансов:

• Уклон лотка, который укладывается в грунт, должен составлять 1 см на каждый метр погонный.
• Количество поворотов в конструкции должно быть минимальным.
• Жидкость не должна скапливаться на участке. Нужно делать отвод за его пределы.

Пластиковые лотки укладывают в бетонные траншеи. Для бетонных же лотков достаточно сделать подложку в 10 см из щебня. Также за счет такого слоя можно легко отрегулировать наклон в процессе монтажа системы.

Если говорить об уровне укладки лотков, то строители обычно размещают их на 5 см ниже поверхности земли (при монтаже вокруг участка), чтобы в них гарантированно стекала вода. Если же желоба размещаются вокруг дома, то обычно они устанавливаются вровень с отмосткой.

Таким образом, нет ничего сложного в самостоятельном изготовлении водоотводных лотков. Если не хочется тратить на это время, то можно приобрести готовые желоба. Они обычно продаются под марками Е 600 и F 900, то есть могут выдерживать 60 т и 90 т соответственно.

Правила монтажа водоотводных лотков

Учесть большую часть влияющих на дренажную систему факторов помогут следующие правила:

Проектируя систему сбора дождевой воды, необходимо правильно выбрать устройство водоотводных лотков. Рассчитав количество осадков за определенный период, необходимо увеличить эту цифру на 25%, и выбирать водоотводные лотки уже по полученному результату

Во внимание нужно принимать и назначение изделия, от которого будут зависеть материал и размеры лотков. Например, использовать мощные чугунные лотки на домашнем участке совершенно невыгодно, а более хрупкие конструкции не подойдут для стоянок или аэродромов

Укладка водоотводных лотков должна выполняться правильно, и одним из обязательных условий является соблюдение уклона системы – не менее 10 мм на один метр длины.
Устанавливать лотки прямо на землю нежелательно: стоит сделать хотя бы небольшой подкладочный слой из песка и гравия. Идеальным вариантом будет 10-сантиметровый слой щебня, и конструкция, уложенная на него, прослужит гораздо дольше.
Установка водоотводных лотков из стали проще, поскольку их вес меньше чугунных аналогов. Кроме того, срок службы лотков из стали больше.
Систему водоотвода стоит оборудовать пескоуловителями, что предотвратить заиливание конструкции.
Решетку нужно закрепить неподвижно, чтобы она не двигалась. Для этих целей лотки оборудуются механизмами, оборудованными винтовым замком.

ливневки

Заливка лотков в форме

Заливание бетона в тачку

Теперь опалубка полностью готова и можно заниматься непосредственно заливкой бетонных лотков, из которых впоследствии будет проводиться монтаж водоотвода. Для бетона понадобятся следующие материалы:

1. Портландцемент М400 (отличается большой прочностью и устойчивостью к морозам).
2. Песок без примесей глины.
3. Щебень.
4. Арматура Ø 6 мм.

Соотношение цемента, песка и щебня можно использовать либо как 1:2:4, либо 1:3:5. Последнее соотношение позволяет при том же количестве цемента получить больше бетона, но его прочность будет несколько ниже, чем в первом случае. Получившийся раствор должен быть достаточно вязким, но не течь и не быть слишком густым.

Арматура Готовый бетон разливают по сделанным формам, затем в него сразу же вдавливают трубу, разрезанную вдоль. После того как пройдут сутки, форму можно разобрать, стараясь не разломать, а трубу вытащить (тоже желательно целой).

Зачем необходима арматура? Она позволяет значительно повысить прочность будущей конструкции, а также не даст лотку разломаться во время его извлечения из опалубки. Благодаря арматуре или сеткам из нее можно изготавливать довольно длинные лотки.

Лотки изготавливаются в четыре подхода:

1. Вначале подготавливают форму, в которой будет заливаться лоток (или несколько сразу), а также формовочную часть.
2. Изготавливают и укладывают в форму арматуру (несколько продольных прутьев или сетку).
3. Замешивают и заливают в опалубку раствор.
4. После того как бетон застынет, опалубку снимают и извлекают готовые водоотводные лотки.

Сборка опалубки Если опалубку сделать неправильно, то прочность полученных лотков будет невысокой. При ее изготовлении обычно применяют доски толщиной не более 25 мм, обязательно ровные и без сучков. Скреплять доски можно гвоздями, но есть вероятность, что под давлением бетона гвозди не будут также хорошо соединять две доски, как шурупы по дереву. Кроме того, при устройстве опалубки обязательно нужно применять распорки, которые можно изготовить из кусков брусков, равных по длине ширине опалубки.

При выборе шурупов или гвоздей важно правильно выбирать их длину. Она должна быть достаточно большой, чтобы надежно скрепить конструкцию

Если в каком-то месте шурупы или гвозди будут заходить внутрь опалубки, то их длина должна быть несколько короче – впоследствии они не дадут вытащить лоток из опалубки и даже могут повредить его, отколов кусок бетона.

Чтобы вода, находящаяся в бетонной смеси, не вытекала через дно и стенки опалубки, их следует закрыть полиэтиленовой пленкой, желательно толщиной не менее 200 мкм.

Бетономешалка

Чтобы приготовить бетон для заливки и сами лотки, понадобятся определенные инструменты. Это могут быть приспособления, работающие от электрической сети напряжением 220 V, а также ручные инструменты:

• две лопаты – совковая и штыковая;
• мастерок или кельма;
• тачка или ведро, с помощью которых бетон можно будет переносить и заливать в опалубку.

Из электроинструментов необходимо следующее:

• бетономешалка (если ее нет, можно на время попросить у друзей или взять в аренду);
• перфоратор или ударная дрель, а также насадка для миксера (если нет бетономешалки, и раствор будет замешиваться вручную).

Лопаты нужны, чтобы закидывать в бетономешалку раствор, а после с тачки набирать бетон и выливать в опалубку. Мастерком обычно выравнивают верхний слой заливаемого лотка.

Виды дренажных систем

В зависимости от остроты проблемы затопления участка можно выделить несколько способов как сделать дренаж вокруг частного дома.

Поверхностный дренаж

К этому типу можно отнести ливневую канализацию (ливнёвка). Преимущество такого дренажа в том, что его обустройство более простое и доступно после выполнения большинства видов работ на участке. Поверхностные дренажные системы позволяют отвести только дождевую и талую воду, справится с грунтовой водой им не под силу.

Существует два вида поверхностного устройства дренажа: линейный и точечный.

Линейный дренаж

Ориентирован на отвод ливневых или талых вод со всего участка и от дома, в частности. Вода стекает в каналы, вырытые в грунте и отводится в дренажный колодец. Как правило, каналы имеют прямую линейную форму и закрываются решетками.

Точечный дренаж

Ориентирован на быстрый отвод воды, образующейся из локальных источников (например, под водостоками крыши, поливочными кранами и т.д.). Точечные дренажи закрывают декоративными металлическими решетками, чтобы исключить засорение канала мусором и листьями. От каждой точки прокладываются дренажные трубы, которые соединяют с основной магистральной трубой, ведущей к дренажному колодцу.

По способу устройства дренаж может быть открытым и закрытым

Открытый дренаж

Система траншей, желобов, водостоков или водосборных лотков.

Такой дренаж представляет собой траншею, которая предназначена для отвода ливневой и талой воды от дома и с участка.

Принцип устройства открытой дренажной системы

Вдоль всех сторон участка и вокруг дома выкапывается канава шириной до полуметра и глубиной 50-60см. Все эти траншеи соединяются с общей водоотводной траншеей.

Для того, чтобы вода беспрепятственно стекала в траншею со стороны дома в канаве делают скос под углом 30о, а уклон в сторону главной водозаборной траншеи (или сливного колодца) позволит самотеком отводить воду в нужном направление.

Плюсом открытой системы дренажа можно назвать низкую стоимость и высокую скорость выполнения работ. Но, если требуется отвод большого количества талой и дождевой воды, то придется устраивать глубокую водоотводную линию, в которую может кто-то упасть. Необустроенные стенки канав разрушаются. Такая система портит внешний вид участка.

Увеличить срок службы и повысить безопасность такой системы можно посредством использования специальных лотков (из пластики или бетона), которые сверху закрываются решетками.

Открытый дренаж вокруг дома

Закрытый дренаж

Имеет более эстетичный вид, по сравнению с предыдущим, так как оснащается защитной решеткой, но приемная канава гораздо уже и мельче. Их виды представлены на фото.

Закрытый дренаж вокруг дома

Засыпной дренаж – система засыпанных траншей

Используется в том случае, когда площадь участка невелика, и сделать открытый дренаж невозможно или нецелесообразно. Недостаток этой системы в невозможности проводить обслуживание траншеи после обустройства без демонтажа.

Правильный дренаж вокруг дома такого типа обустраивается в несколько этапов.

выкапывается траншея на глубину около метра с обязательным соблюдением уклона в сторону сливного (дренажного) колодца;

на дно траншеи укладывается геотекстиль;

траншея засыпается гравием, щебнем и т.п.;

сверху укладывается слой дерна. Этот этап необязателен, но позволяет придать участку более эстетичный вид.

Засыпной дренаж

Глубинный дренаж

Отведение большого количества грунтовых вод требует устройства основательной системы – глубинный дренаж участка. Устройство глубинной дренажной системы применяют на участках с глинистой почвой, расположенных в низине и характеризующихся высоким уровнем грунтовых вод.

Процесс устройства трудоемкий и заключается в прокладке труб (диаметр зависит от количества отводимой воды) с перфораций в глубокие траншеи (зависит от высоты расположения почвенных вод).

Преимущества бетонных лотков

Рассмотрим более подробно основные достоинства бетонных водоотводных деталей:

• бетон имеет хорошую устойчивость к губительным коррозийным воздействиям, что отражается на его эксплуатационном сроке. При нормальной эксплуатации бетонные лотки могут прослужить несколько десятилетий;
• бетонные лотки имеют хороший коэффициент морозоустойчивости. Они без особого труда переносят температурные колебания. Эти характеристики позволяют использовать бетонные водосточные лотки во всех регионах, независимо от климатических условий;
• износостойкость этих изделий позволяет исключить их разрушение в процессе эксплуатации, а дополнительное армирование полимерными волокнами или металлической фиброй позволяют достичь высоких показателей прочности и устойчивости к механическим воздействиям;
• большой вес этих деталей можно интерпретировать не только как минус, но и как плюс. В процессе эксплуатации исключается смещение лотков из-за воздействия обильных атмосферных осадков;
• лотки водоотводные бетонные являются экологичными изделиями и не выделяют вредных для человеческого здоровья веществ;
• с конструктивной точки зрения, такие детали отличаются простотой и не требуют особого ухода. Периодически они нуждаются в очистке от мусора, который мешает нормальному водоотведению;
• низкая стоимость бетонных водоотводных лотков обуславливает их популярность. Окупаются каналы из этих деталей довольно быстро.

Лотки комплектуются крышками из чугуна или металла
