Гриндер из болгарки своими руками

Готовая насадка для УШМ

Самое простое — это приобрести готовое приспособление для шлифовки и смонтировать его на УШМ. На фотографии видно, что монтаж механизма не представляет особых трудностей. Достаточно прикрепить кронштейн с роликами к углошлифовальной машине, предварительно демонтировав защитный кожух. Ведущее колесо закрепляется на валу УШМ. На ролики надевается шлифовальная шкурка, и шлифовальная машинка готова к работе.

Однако такое устройство далеко не всегда можно купить в магазине, да и стоимость такого гаджета значительная.

Сократить расходы, но и при этом ограничить возможности использования гриндера позволяет приставка, состоящая из штанги с двумя роликами. Устройство позволяет за считанные минуты сделать гриндер из болгарки. Приспособление имеет стандартное крепление, подходящее для монтажа на углошлифовальную машину.

Конструкция такого механизма предназначена для зачистки сварочных швов. Полировать деревянные изделия таким гаджетом довольно сложно. Однако если его жестко закрепить на столе, оно с успехом может применяться в качестве заточного станка для правки режущего инструмента или заточки ножей, топоров и т.п.

Конструкция

В конструкции ленточного гриндера ничего особо сложного нет. Аппарат состоит из двигателя, ведущего и направляющих роликов. Через них пропущена шлифовальная либо обдирочная лента требуемой зернистости.

При включении двигателя, насаженный на его вал ведущий ролик начинает вращение, а через натянутую рабочую ленту вращение передаётся и на направляющие ролики. Прижимая в рабочей зоне к ленте подлежащую обработке деталь, оператор выполняет требуемую операцию, меняя при необходимости положение заготовки относительно поверхности ленты.

Регулируя расстояние между направляющими роликами, можно обработать поверхности с дефектами разной глубины. При длительной эксплуатации шлифовальная лента может растянуться ненамного. Для компенсации возможной слабины, в конструкции на одном из роликов предусмотрен натяжной механизм. Обычно подобная функция возлагается на ролик, расположенный на одинаковом расстоянии между ведущим и ведомым.

В комплектацию шлифовального аппарата входит опорный столик, выполняющий также функцию поверхности для фиксации обрабатываемого изделия. Как правило, такой столик должен иметь возможность поворота на 90 градусов относительно одной оси. В таком случае получается обработка двух перпендикулярно расположенных плоскостей без переустановки детали на опорном столе.

Безусловно, требуется панель управления гриндером! В целях безопасности её рекомендуется монтировать на каркасе станка в непосредственной близости от рабочей зоны оператора. Переносные станки укомплектованы стойкой из прочной стали с крепёжными отверстиями на основании, позволяющие закрепить агрегат на деревянной поверхности.

Если посмотреть на детали конструкции, можно сразу заметить некую визуальную неустойчивость собранного шлифовального устройства. Вылет боковых габаритов установленных роликов значительно превышает опорную поверхность на основании. Кроме того, отсутствие опорного столика затрудняет эффективную обработку сравнительно больших поверхностей, а держать деталь навесу неудобно и довольно опасно.

Увеличенная длина рабочей ленты приводит к дополнительным потерям за счёт трения. Приходится применять в приводе силовой агрегат большей мощности, а это повышение затрат на электроэнергию. Узел натяжения отличается простотой и функциональностью. Регулировать натяжение — секундное дело. В комплектации станка прилагаются сменные шлифовальные насадки, с помощью которых шлифовку можно делать даже на внутренних поверхностях. Несмотря на это, стоимость в 100 тыс. руб. заставляет задуматься.

Читать также: Самодельные мотосани для зимней рыбалки

Из чего можно собрать станок

Самый главный вопрос для мастера – с чего начать работу. Конечно, с выбора материала. В качестве основного материала для привода может выступать:

Двигатель от старой стиральной машинки.
Мотор от дрели.
Движок от болгарки. Гриндер из шлифмашинки, собранный своими руками, является практичным и удобным вариантом.

Обратите внимание!

Компрессор своими руками: подбор материалов и инструментов для сборки в домашних условиях + пошаговая инструкция по изготовлению и сборке своими руками
Самоделки для гаража своими руками: варианты изделий для обустройства гаража, подробные схемы и чертежи для создания своими руками
Пресс своими руками — особенности конструкций, выбор материалов изготовления. Пошаговая инструкция по изготовлению своими руками + простые схемы и чертежи

Присутствие трещин, дефектов и сбоев в работе является прямым противопоказанием к использованию мотора. В таком случае, следует поискать другой движок или купить небольшой агрегат в магазине.

Регулировка ленты

Рычаг для натяжения ленты также делается вручную. В центре нам понадобится болт М10 и гайка. Еще один болт М10 нужно будет укрепить на конце рычага, чтобы он прижимал подшипники. Ширину необходимо установить так, чтобы ширина между подшипниками соответствовала ширине ленты. Они будут фиксировать ленту при её натяжении, и не давать ей болтаться.

Уголок нужен для регулирования плиты упора. Установить его нужно будет так, чтобы была возможность изменения угла зажатия.

Упор и рабочая поверхность прокручивается болтами М6 и можно начинать работать. Абсолютно тот же эффект даёт эта машина, что и заводской гриндер.

Характеристики, которым должна соответствовать лента для шлифовального агрегата

Подбор абразивной полосы – важный этап во время сборки мини-гриндера своими руками. В первую очередь нужно определиться с протяженностью ленты и ее шириной. На геометрические параметры полосы оказывают влияние два основных фактора:

размеры гриндера;
назначение агрегата.

Тканевая основа лучше выдерживает поверхностное натяжение

Бесконечные абразивные полосы также подразделяются на типы по зернистости. Длина шлифовальных полос может быть разной (от 610 до 1830 мм). Такие ленты имеют ширину 50 или 100 мм. Первый вариант чаще всего встречается в агрегатах, собранных своими руками в домашних условиях.

Качественная абразивная полоса в обязательном порядке должна иметь эластичную основу из ткани

При выборе подходящего инструмента также необходимо обращать внимание на то, какое количество оборотов может выдержать полоса. Рекомендуется приобретать изделия, которые способны работать при 1500 об/мин

Такой вариант лучше всего подходит для изготовления ленточного гриндера своими руками. Чертеж, составленный ранее, должен содержать информацию о габаритах абразивной полосы и других ее характеристиках.

Хорошая лента обязана иметь высокую абразивную стойкость. От этого показателя зависит резистентность ленты к износу. Для самодельных аппаратов рекомендуется использовать ленты, протяженность которых составляет не более 123 см. Абразивная полоса должна быть не только устойчивой к износу, но и иметь хорошую сопротивляемость к высоким температурам, образующимся во время трения о заготовку во время работы.

Стоит отметить, что ленты небольшой длины гораздо более подвержены износу, нежели изделия большей протяженности

Специалисты советуют обратить внимание на картинки с изображением готовых изделий. Фото аппаратов позволяют дать ответ на вопрос о том, как сделать гриндер своими руками

Чертеж устройства можно значительно упростить, если в его сборке используются уже готовые элементы, приобретенные отдельно.

От выбора ленты зависит скорость и качество обработки изделий

И, наконец, особое внимание необходимо уделить месту склейки абразивной ленты. Стык двух концов полосы должен быть максимально аккуратным, без каких-либо дефектов или выступов

Как склеить ленту для шлифовального агрегата самостоятельно

Ленточные шлифовальные аппараты содержат пружину, которая выполняет очень важную функцию: натягивает просевшую в результате износа ленту. Смена ленты производится несколько раз даже при обработке небольшой заготовки. Это следует запомнить.

При сборке гриндера своими руками из фанеры или металла абразивную полосу можно изготовить самостоятельно. Склейка такой ленты – сложное мероприятие, которое не терпит ошибок. В интернете существует множество советов о том, как правильно выполнить склейку ленты, однако многие из них являются неверными.

Процесс склейки выглядит следующим образом. Вначале нужно подобрать наждачный материал на тканевой основе. Затем стоит подготовить оба конца абразивной полосы. Для этого производится их зачистка. Шов на полосе выполняется исключительно методом «встык». Специалисты обязательно рекомендуют усиливать склеенную ленту с внутренней стороны посредством плотной полоски ткани, которая фиксируется с помощью специального клеевого состава.

Склейка ленты – сложное процесс, который не терпит ошибок

Обратите внимание! Для склеивания ленты ни в коем случае нельзя использовать клей «Момент». Для того чтобы соединить концы абразивной полосы, требуется приобрести специальный клеевой состав

Лучший вариант – применение эластичного клея. Экономить при этом не стоит, так как дешевые средства, как правило, не отличаются хорошим качеством

Для того чтобы соединить концы абразивной полосы, требуется приобрести специальный клеевой состав. Лучший вариант – применение эластичного клея. Экономить при этом не стоит, так как дешевые средства, как правило, не отличаются хорошим качеством.

Перед началом склеивания необходимо подготовить полосу для ленточного наждака. Гриндер своими руками (из подручных материалов) нуждается в надежной абразивной полосе, которую сложно выполнить в домашних условиях. Процесс производится с применением клеевой палочки, которая устанавливается на термопистолеты. Вначале производится подогрев состава. Для этого можно воспользоваться обычным феном, который есть в каждом доме.

Пошаговая инструкция по изготовлению гриндера

Первым делом нужно подготовить основание для болгарки. Для этого из листовой фанеры вырезаем детали, размеры которых соответствуют техническим характеристикам углошлифовальной машины. Вырезаем их, сверлим отверстия для креплений и роликов. После этого переходим к следующим этапам.

Готовим болгарку

С корпуса углошлифовальной машинки, которая будет использоваться для изготовления станка, удаляем пыль, смазку и другие загрязнения. Лучше всего выполнить полную чистку устройства, чтобы обеспечить его безупречную работу в дальнейшем.

Делаем ролики

Именно для этой цели мы заранее подготовили фрезеровальный станок. С его помощью изготавливаются:

ролик для ремня;
точно такая же деталь, но большего размера. Он будет затем устанавливаться на вал болгарки;
еще один ведомый ролик.

Маленькие деревянные ролики склеиваются между собой с использованием клея ПВА. После этого нужно поместить их под пресс на 48 часов, чтобы клеевой состав хорошенько высох. Затем выполняется шлифовка деталей, скругление всех острых углов и покрытие деталей лаком.

Запрессовываем подшипники

Они устанавливаются точно по краям во внутренней полости малых роликов. При этом желательно хорошо промазать клеем отверстия, чтобы исключить смещение подшипников в процессе эксплуатации будущего станка.

Собираем основание

Следующий этап – это монтаж основания из подготовленных ранее деталей. Помимо клея, нужно обязательно использовать прочные болты, которые надежно соединят между собой верхнюю и нижнюю части своеобразного стола.

В то время как основание будет подсыхать, нужно изготовить подвижный кронштейн. Он выполняется строго по размерам шлифовальной ленты.

На последнем этапе остается натянуть шлифовальную ленту на кронштейн и установить получившуюся насадку на болгарку. Упрощает этот процесс использование специального болта, который позволяет регулировать натяжение. Но помните, что эта деталь ни в коем случае не должна цепляться за ленту во время работы самодельного гриндера. В противном случае существует риск получения серьезных травм или просто поломки станка.

Как сделать электронапильник из болгарки

Как сделать кромкообрезной станок своими руками

Наиболее распространенными материалами для электронапильников, сделанных своими руками, являются:

листовой металл;
профильная труба;
фанера.

Рассмотрим особенности их использования подробнее.

Листовой металл

Работы по сборке электронапильника из данного материала предусматривают использование сварочного аппарата и токарных работ. Готовое изделие отличается высокими характеристиками, не уступающими заводским моделям.

Самостоятельная работа не всегда приводит к желаемому результату. На многих интернет-ресурсах можно найти готовые чертежи устройств с расчетом затрат материалов и прочими данными. Процесс изготовления выглядит следующим образом:

Разметка станины

Особое внимание следует уделить посадочному отверстию, диаметр которого может отличаться в зависимости от модели УШМ. На чертеже он показан красной стрелкой. Рекомендуем сделать переходную пластину из стали толщиной не менее 3 мм

Рекомендуем сделать переходную пластину из стали толщиной не менее 3 мм.

Подготовка натяжной планки и роликов. Для изготовления роликов нужен токарь. Натяжная планка – работа своими силами.

Сборка электронапильника.

Приводом готового устройства может служить не только УШМ, но и любой электродвигатель достаточной мощности.

Профильная труба

Сварка каркаса. Готовое изделие должно напоминать букву У.
Крепление роликов на концах каркаса.
Монтируем ведущий вал на болгарку.
Натягиваем абразивную ленту.
Электронапильник готов к работе.

Учитывая надежность конструкции, можно найти агрегату множество применений:

финишная обработка поверхности после сварки;
шлифовка деревянных деталей;
устранение перепадов бетонных стен.

Фанера

Основная сложность сборки заключается в изготовлении роликов электронапильника. Без фрезерного станка процесс создания роликов займет не один час. Готовые ролики поддаются шлифовке, после чего выполняют запрессовку подшипников.

Материалом для основания также является фанера. В ней вырезают посадочное отверстие под болгарку и места крепления роликов. Для увеличения срока эксплуатации электронапильника, собранного своими руками, можно лакировать готовое изделие.

Электронапильник, собранный своими руками, – незаменимый помощник домашнего мастера. Однако следует помнить, что данное устройство является источником повышенной опасности. В процессе эксплуатации не забывайте пользоваться средствами индивидуальной защиты: очками, респиратором и перчатками. Если у вас дома есть электронапильник, сделанный своими руками, разместите в блоке комментариев схему его строения – этим вы поможете всем тем, кто только планирует его собрать.

Преимущества самодельного станка

Ленточный гриндер можно приобрести в любом магазине строительных товаров, однако собранный вручную станок имеет массу преимуществ для владельца:

Минимальные затраты на работу и материалы.
Возможность самостоятельно подготовить чертеж (или воспользоваться готовым проектом) с должными размерами, типом конструкции и принципом работы.
Большинство расходных материалов имеется в хозяйстве каждого мастера, стоит лишь провести поиски в собственном сарае, кладовой, гараже.
Недостающие элементы и аксессуары можно купить в магазине товаров для строительства (зажимы для крепления, направляющий и ведущий ролик, шлифовальная лента). Ролики для гриндера можно сделать и своими руками.
Большая коллекция видео по сборке гриндера своими руками из подручных материалов.

Вниманию мастеров всегда представлены веб порталы с большим количеством пошаговых инструкций, как сделать гриндер своими руками, схемами и готовыми чертежами, практическими советами.

Из чего можно собрать станок

Двигатель от старой стиральной машинки.
Мотор от дрели.
Движок от болгарки. Гриндер из шлифмашинки, собранный своими руками, является практичным и удобным вариантом.

Не следует спешить и сдавать в утиль старые инструменты. Большинство из них (с «живым» движком могут пригодиться в хозяйстве). Перед началом работы следует внимательно осмотреть движок, освобожденный от корпуса и других деталей на предмет целостности, качества его работы, мощности.

Пошаговая сборка конструкции

Сборка шлифовального станка – это полноценные строительные работы, требующие от мастера концентрации внимания, подготовки чертежа, обработки деталей и определенного опыта.

Для работы следует подготовить рабочее место:

Столешницу с достаточной площадью для проведения обработки деталей, сборки конструкции и проверки работы готового аппарата.
Источник света (оптимально будет сочетание естественного и искусственного освещения).
Средства защиты глаз и слизистых оболочек (металлическая стружка, пыль, антикоррозийные составы обладают прямым раздражающим действием, что требует дополнительной защиты лица и рук).

Готовое рабочее место – это залог успешной работы для мастера.

Подготовка чертежа для станка

Следующий шаг – это подготовка чертежа гриндера своими руками. При желании мастер может найти готовые план-проекты, которые на сегодняшний день находятся в свободном доступе. На самостоятельных схемах отображают следующие параметры:

Размеры и вид целой конструкции в двух проекциях.
Размеры и вид деталей (роликов, каркаса, на котором расположена шлифовальная лента, ложе для привода, расположение крепежей).

Как выбрать ленту

Моделей гриндера достаточно много, но наиболее популярный вариант – это ленточный станок. Выбирая шлифовальную ленту, следует ориентироваться на ряд критериев:

Назначение шлифовального станка (обработка деревянных поверхностей разительно отличается от обработки металлических деталей, искусственного или натурального камня).
Требуемая жесткость ленты.

Тщательно выбирают не только тип шлифовальной ленты, но и её ширину. Видео, чертежи, советы по выбору ленты и сборке гриндера своими руками помогут оптимально провести самостоятельную работу.

Поворотный столик для гриндера

Для точной и равномерной шлифовки деталь должна быть жестко зафиксирована по отношению к движущейся абразивной ленте. Поэтому в состав любого гриндера входит поворотный опорный столик (или, как его называют токари, «подручник»).

Обычно это плоская металлическая пластина длиной 15÷30 см, шириной 5÷10 см и толщиной 5÷10 мм. Столик должен иметь в торце выемку по ширине ленты, регулируемый наклон в сторону плоскости шлифовки, а также перемещаться вперед-назад и вверх-вниз.

Некоторые опорные столики имеют возможность поворота на 90 градусов в правую и в левую стороны, но, насколько необходима такая опция, должен решать сам мастер. Тем более, что ее реализация на оборудовании домашней мастерской может оказаться довольно сложной.

https://youtube.com/watch?v=ZfG9tMTdH28

В зарубежных видеороликах народные умельцы для изготовления самодельных гриндеров широко используют прямоугольные трубы и различные фигурные профили. Это упрощает как конструирование, так и изготовление станка. У наших мастеров такие материалы встречаются гораздо реже: они, в основном, используют швеллер, полосу и уголок.

Конечно, можно сослаться на разницу в цене, но на гриндер требуется совсем немного металла, поэтому такое объяснение вызывает сомнение.

Коллекция пользователя Анатолий Ракуть • Последнее обновление: 7 дней назад

946

пинов

•

203

подписчика

031,RETÍFICA CASEIRA

Quando falta ferramenta,nóis inventa.Retifica da base do contra ponto em angulo de 45 graus.usando torno mecânico,esmirilhadeira com disco diamantado.

How to make a Power File (with basic tools) | Angle Grinder Hack | Grinder Attachment

You can support me via:Patreon: https://www.patreon.com/CosmasBauerInstagram: https://www.instagram.com/cosmasbauer/Filing is not a lot of fun. Power filing …

Самодельный очень точный отрезной станок из болгарки

Здравствуйте. Сегодня я хочу рассказать о том, как я сделал из не нужной мне болгарки отрезной станок. Мне часто приходится резать трубы. Особенно, профильные. Кто это делал, знает, что отрезать ровно профильную трубу болгаркой достаточно сложно. Это занимает много времени – приходится при помощи

Extreme Homemade Beltsander Raptor (Anglegrinder Hack!)

Extreme Homemade Beltsander Raptor (Anglegrinder Hack!): This is mine Raptor V2.1 anglegrinder beltsander system.The power comes from: Einhell TE-AG125 CE 1100W | D125mm (66euro in store)Important detail is that this grinder has a variable speed from 2K to 11K!!!I will try to show you as much plans as …

Radius Master Belt Grinders

Radius Master, the world’s best belt grinders. Fast, versatile and precise belt grinders and accessories for shaping, finishing and sharpening

Делаем аккумуляторную болгарку на 12В

Приветствую всех любителей помастерить, предлагаю к рассмотрению инструкцию по изготовлению простой аккумуляторной болгарки на 12В. Самоделку автор собрал из старой болгарки, поставив на нее моторчик 775. Внутри корпуса болгарки отлично разместились аккумуляторы 18650 в количестве трех штук, но

Электронапильник из болгарки (простая приблуда)

Приветствую любителей помастерить. В этой инструкции мы будем рассматривать, как можно расширить функционал нашего верного инструмента – болгарки. Превращать мы ее будем в маленький, но шустрый электронапильник. С помощью него очень удобно производить шлифовку в труднодоступных местах, очищать от

КАРЕТКА с ШИНОЙ для болгарки

В этом видео я покажу Вам как сделать нереально крутую самоделкуМОИ ИНСТРУМЕНТЫ ИЗ КИТАЯ КОТОРЫМИ Я ПОЛЬЗУЮСЬ:Штанген- рейсмус: https://ali.pub/2ht47jУниверса…

Станина для болгарки . Часть №1.

Enjoy the videos and music you love, upload original content, and share it all with friends, family, and the world on YouTube.

Самодельная станина для болгарки УШМ

Это видео про то, как быстро из подручных материалов собрать такую самодельную станину для болгарки Это видео является продолжением моего видео о Значок видео “Приспособа для болгарки Подошва на УШМ” https://www.youtube.com/watch?v=fIX2Lo5imnA Видео про изготовление кольца СССР из монеты https://www.youtube.com/watch?v=GXm5kUh-DdA Ссылка на подписку на мой канал https://www.youtube.com/subscription_center?add_user=advocatttt How To Make Angle Grinder stand

Extreme Homemade Beltsander Raptor (Anglegrinder Hack!)

В каких случаях вам потребуется гриндер

Ленточно-шлифовальный станок – совершенно необходимая вещь, если требуется выполнить какие-либо перечисленные ниже операции:

убрать заусеницы, которые остаются после любых видов обработки материалов;
удалить ржавчину на поверхности металла, которая затем будет грунтоваться и окрашиваться;
выровнять кромки материала, поврежденные в процессе резки;
убрать дефекты шва после выполнения сварочных работ;
удалить так называемый облой, который остается на изделии в процессе литья.

Мини-гриндер из болгарки легко справиться с решением всех подобных задач. При этом устройство, обладающее компактными размерами, не потребует для установки специально оборудованной мастерской. Использовать его можно в гараже, в сарае или даже на кухне обычной городской квартиры. В этом случае, правда, придется позаботиться об эффективной шумоизоляции, чтобы не спровоцировать скандал с соседями.

Понадобятся материалы:

гайка М12 удлиненная;
кусок древесины, брусок толщиной соответствующей ширине ленты;
двухкомпонентный эпоксидный клей;
широкая металлическая полоса толщиной от 5 мм;
стальной уголок 50 х 50 мм;
болты М6;
болты М10;
гайки М10;
подшипники 3-4 шт;
пружина.

Далее на фото показан процесс изготовления самодельного гриндера.

Для начала, нужно сделать ведущий ролик для вращения ленты. Его можно высверлить коронкой диаметром 40-50 мм из бруска или доски.

Следует учесть, что ширина ролика должна быть равной или больше ширины ленты. С одной стороны его центральное отверстие нужно рассверлить и впрессовать в него на эпоксидный клей, удлиненную гайку М14.

Когда клей застынет, ролик устанавливается на вал болгарки. Далее нужно включить УШМ и прошлифовать ролик, прижав к наждачной бумаге. Нужно придать ему бочкообразную форму, слегка присадив края и оставив центральный диаметр. В таком случае лента потом ну будет слетать.

Из полосы или стальной плиты вырезается станина гриндера. Ее размеры будут зависеть от длины выбранного стандарта шлифовальной ленты.

В станине, сверлим отверстие диаметром 40-45 мм. В него будет вставляться редуктор болгарки и выводится вал.

В станине делаются 4 крепежные отверстия и 2 проточки сбоку, чтобы при состыковке она не мешала винтам, прижимающим редуктор к корпусу УШМ.

Подставку можно сделать из двух уголков. В уголках нужно сделать отверстия на дне подставки, чтобы прикручивать станок к столу. Закрепив станину можно примерить и болгарку, но штатные винты на ее редукторе нужно заменить удлиненными.

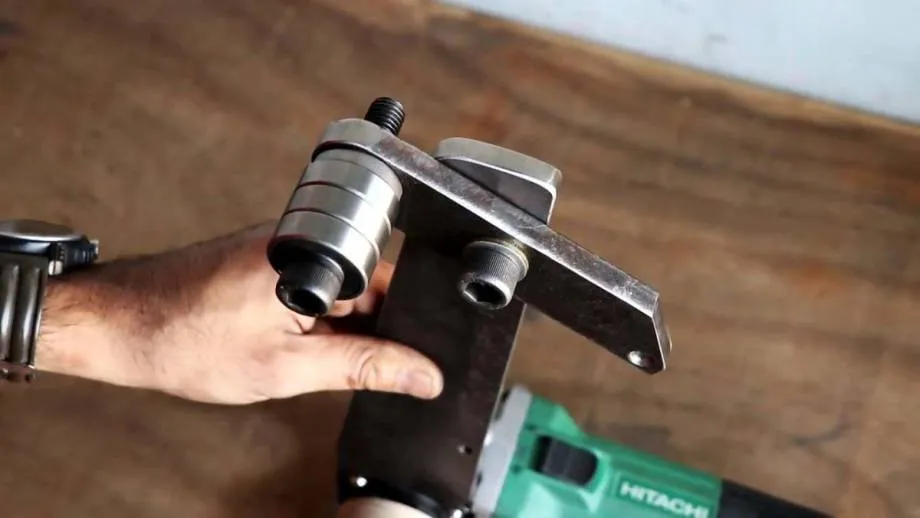

Изготовим рычаг для натяжения ленты. По центру рычаг крепится к станине болтом М10 с гайкой.

На конце рычага ставится второй болт М10, прижимающий 3-4 подшипника. Нужно чтобы ширина группы подшипников соответствовала ширине ленты. Они будут выполнять функцию ведомого катка натяжения.

Устанавливаем пружину для механизма натяжения шлифовальной ленты.

Из уголка вырезается регулируемая плита упора, как на фото. У нее должна быть проточка для возможности изменения положение при зажатии.

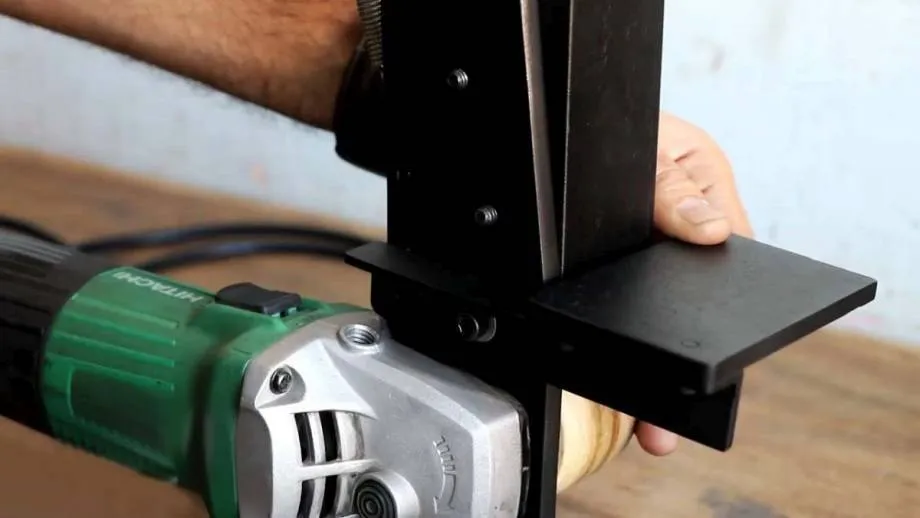

Также из стальной плиты и маленького уголка делается рабочая площадка. На ее уголке также нужно сделать проточку для возможности регулировки положения.

Упор и рабочая площадка прикручиваются к станине болтами М6. После натяжения шлифовальной ленты станок может использоваться по назначению. Он может выполнять абсолютно те же задачи, что и фабричный гриндер. При ненадобности станок можно разобрать и компактно сложить. Применяемая с ним болгарка не подвергается конструктивным изменениям, поэтому по прежнему может использоваться по основному назначению.

Процесс изготовления шлифовального станка, также показан в этом видео:

Самодельные механизмы для УШМ

Чтобы не искать готовые насадки, можно попробовать сделать их своими руками. Есть разные варианты изготовления подобных приспособлений, которые и будут рассмотрены ниже.

Из фанеры

Прежде всего, рассмотрим вариант, как можно сделать несложный гриндер из болгарки своими руками. Простейший вариант шлифмашинки получается из УШМ, двух роликов, натяжного механизма и основания из фанеры.

Самое сложное в этой конструкции — изготовление роликов. Хорошо, если в домашней мастерской есть фрезерный станок или ручной фрезер. Для этого из фанеры фрезером вытачивается подходящая заготовка, обрабатывается на шлифовальном станке, запрессовываются подшипники.

Из той же фанеры вырезается основание, в котором прорезают отверстие под болгарку. Размечают места под ролики, после чего закрепляют УШМ и монтируют колеса. Предварительно необходимо обработать отшлифованные колесики лаком. После этого всю систему собирают, и шлифмашинка из болгарки готова к работе. Конструкция устройства ясна из представленной фотографии.

Из листового металла

Если в мастерской имеется сварочный аппарат, а знакомый токарь выточит необходимые ролики, то сделать полировальную машинку можно из остатков металла.

Такое приспособление будет не хуже заводского. При изготовлении придется затратить довольно много времени, но это того стоит. Перед тем, как приступить к работе, необходимо разработать рабочие чертежи или скачать их из интернета. Собирая механизм не по чертежам, можно не достигнуть желаемого результата, или полученное приспособление может оказаться источником повышенной опасности.

Прежде всего, необходимо произвести точную разметку станины. В качестве примера используем такой чертеж устройства:

На фрезерном и сверлильных станках по разметке высверлить отверстия. Затем необходимо подготовить натяжную планку, как представлено на фотографии.

Выточить ролики, и только после этого приступить к сборке механизма. Получилась универсальная приставка, в качестве силового агрегата которой можно использовать не только болгарку, но и другой подходящий электродвигатель. Готовый вид представлен на фото ниже.

Из остатков профтрубы

Имея навыки сварщика, можно легко преобразовать имеющуюся в домашней мастерской болгарку в шлифовальный станок. Для этого достаточно

сварить обрезки уголка или квадратной трубы в форме буквы у;
на концах закрепить подходящие ролики;
к валу углошлифовальной машинки прикрутить ведущий вал;
смонтировать шлифовальную шкурку, и устройство готово к работе.

Таким гриндером можно выполнять различные операции:

зачищать неровности металла после сварочных работ;
выполнять полную шлифовку детали;
обрабатывать деревянные изделия;
производить окончательную, чистовую, обработку перед покрытием детали лаком;
обрабатывать неровности бетонных стен.

Самодельный станок из дрели

Гриндер, изготовленный своими руками, в простом варианте представляет собой барабанные валы, приводимые в движение валом двигателя посредством всё той же шлифовальной ленты. Такой станок пригоден для работ по дереву, обладает относительно маленькими размерами, простой в сборке.

Действующий механизм – дрель с патроном, снимать который не обязательно. Ему по силам заточка небольших инструментов – от ножниц до свёрл. Но, к примеру, заточить дисковый нож для разрезающего вального станка возможно лишь на более мощном устройстве, потребляющем от киловатта.

Чтобы изготовить «дрельный» станок, сделайте следующее.

Подготовьте раму станка. Она собирается из деревянных брусков. Один из брусков содержит полукруглое углубление, позволяющее зафиксировать корпус дрели. Два других применяются для ручки. С одной стороны крепления для ручки ставится переключатель скорости мотора. Он присоединяется к внутренним проводам, идущим от розетки и от двигателя.
Закрепите дрель с помощью сквозной шпильки, используя гайки, прессующие и пружинящие шайбы. Передняя часть корпуса прижимается при помощи хомута и саморезов.
Чтобы закрыть двигатель и редуктор дрели от пыли и частиц краски, разлетающихся в процессе обработки заготовок, используйте пластиковый кожух. Его изготавливают из профильного материала ПВХ или из пластиковой бутылки.
Чтобы изготовить натяжитель ленты, используйте алюминиевые заготовки с отверстиями для монтажа ролика.
Ролик собирается из подшипников для мотоцикла, болта и колец подходящего диаметра.
Наденьте подшипники на ролик. При несовпадении диаметров примените изоленту.
Ведущим валом станка является патрон дрели. Для удержания ленты на валу последний оклеивают резиной, к примеру, от пробитой камеры автомобиля или мотоцикла.
Подставкой для дрели служит фрагмент доски с углублением по форме рамы. Зафиксируйте эту подложку для дрели, используя саморезы.

Ленточный гриндер готов к работе, проверьте его в действии.

Изготовление гриндера от Чапая

Гриндеры «От Чапая» (торговая марка ByChapay) пользуются у профильных специалистов абсолютным авторитетом за свою продуманность конструкции, функциональную универсальность и высокое качество изготовления.

Семейство этих станков было разработано инженером и предпринимателем из г. Коврова Андреем Чапаем, который скончался в начале 2021 года. Сегодня их производством и продажей продолжает заниматься его супруга.

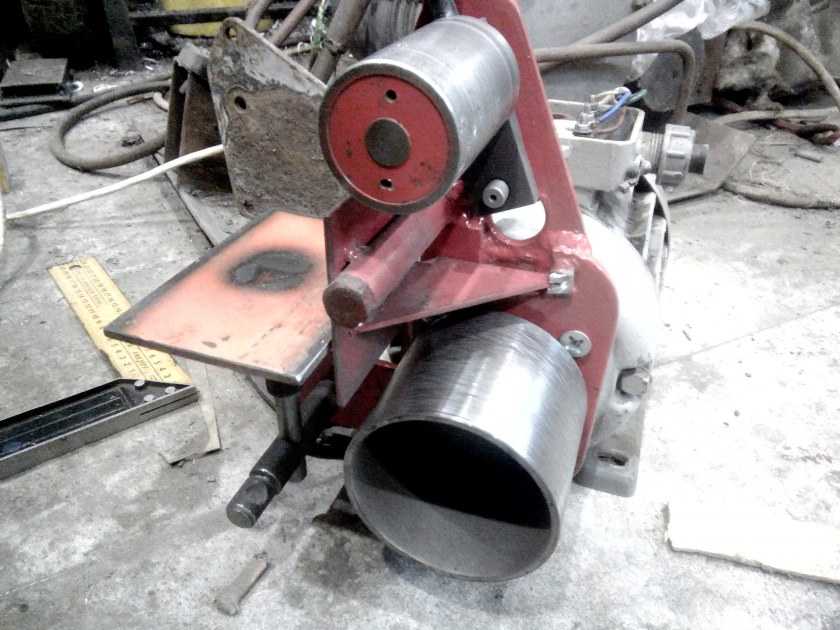

Гриндер от Чапая

С технологической точки зрения гриндеры «От Чапая» являются примером продуманного во всех мелочах механизма. Эти устройства имеют поворотную станину, возможность наклона ленты, регулировку рабочей высоты, а также комплектуются различными приспособлениями: прижимным столиком, роликами для контуровки, шлифовальным колесом и пр.

Сделать такой станок своими руками без применения специального оборудования невозможно. Как правило, народные умельцы, изготавливающие гриндеры подобного класса, заимствуют у Чапая конструктивные решения, а также копируют общую компоновку и отдельные элементы.

Но большую часть деталей им приходится заказывать на производствах с оборудованием для резки толстого металла, фрезеровки и токарной обработки.

ПОСМОТРЕТЬ Стацеонарный гриндер на AliExpress →

Как склеить ленту для гриндера своими руками

Часто возникает вопрос – как сделать ленту нужной ширины и размеров, а главное, как склеивать ее элементы между собой, чтобы избежать брака и обрывов во время работы. Для тех, кто до сих пор не знает, рассказываем последовательность шагов:

Первый этап: разрезаем ленту по необходимой нам ширине. Сворачиваем для удобства в моток. Измеряем планируемый кусок по длине. Отрезаем.
Удаляем абразивный слой на расстоянии 2−3 см от краёв ленты с двух ее концов, приклеиваем заплатку из кусочка ткани, прижимаем её струбцами, ждём, когда клей застынет, и отрываем нашу «заплатку».
Далее берём наждачную бумагу меньшей зернистости, обычно учитывают разницу на один пункт: если у основной ленты зернистость − 3, то наждачную бумагу берём номер 2. Приклеиваем её заподлицо к абразиву.
Зачищаем аккуратно места стыков наждачной бумагой.

Теперь вы знаете, как сделать нервущуюся ленту для гриндера своими руками. Гарантия работы без сбоев – до полного стирания абразивного слоя.

Важно! Выбирая ленту для гриндера, важно правильно рассчитать диаметр шкива по оборотам мотора и требуемой скорости движения ленты. Слишком медленно бегущая лента будет рвать обрабатываемый материал,а слишком быстрая – сама сотрётся, толком ничего не обработав
