Металлические подрозетники для скрытого монтажа в деревянном доме

Монтаж подрозетников в деревянные стены

Порядок монтажа отличается в зависимости от типа проводки, прокладываемой в деревянном доме. Она может быть открытой или скрытой внутри стен и деревянных конструкций. Вариант со скрытой проводкой считается дорогим и трудозатратным, требующим точного планирования и предварительных расчетов.

Основная сложность заключается в невозможности переноса проводов в другое место, если возникнет такая необходимость. В любом случае целостность стены будет нарушена, а дизайн интерьера – испорчен. Поэтому в процессе планировки нужно заранее предусмотреть места расположения электроприборов и оборудования, установить соответствующее количество розеток.

Монтаж одиночных розеток в дерево выполняется не так как в бетонные или каменные конструкции. Для этих целей используются исключительно металлические подрозетники для дерева или изделия из негорючего пластика. Таким образом, предупреждается попадание искр от проводки на горючую древесину при возникновении аварийных ситуаций.

Непосредственная установка практически ничем не отличается от обычной. Единственное отличие заключается в коронке по дереву, которая не такая как фреза по бетону и кирпичу. Все крепления производятся не раствором, а шурупами или саморезами.

источник

Проведение испытаний электропроводки

Установленная в доме электропроводка обязательно требует проверки после монтажа. Для этого проводят специальный комплекс испытаний проводки. Сначала проводка проходит визуальный осмотр, затем проводят замеры: измеряют сопротивление изоляции, прогружают автоматы, измеряют сопротивление заземляющего проводника, проверяют рабочее состояние УЗО. Чтобы провести все необходимые замеры, потребуется специальное оборудование, которое есть у работников электротехнических лабораторий. Тем более это касается случаев, когда вы приобретаете старый деревянный дом. Первым делом необходимо вызвать специалистов и проверить состояние электропроводки в доме.

Порядок электромонтажа проводки

Прокладка ретро проводки проводится поле окончания всех отделочных работ. Чтобы самостоятельно проложить провода и правильно подключить электрику, нужно иметь определенные знания. Иначе можно совершить опасные ошибки при электромонтаже.

План монтажных работ:

1. Составляется подробная схема открытой электропроводки с указанием плана сети и подключения электроприборов.
2. Проводится разметка трассировки электропроводки с использованием отвесов и строительных уровней.
3. Монтируются распределительные коробки. Они могут располагаться как вверху, так и внизу стены. Верхние коробки трудно сделать незаметными, но они менее подвержены механическим воздействиям.
4. Устанавливаются ролики-изоляторы с шагом 50 см. На участках с поворотом кабеля ролики устанавливаются на расстоянии 45 см под углом 45 градусов. При подходе к точкам подключения ролик монтируется на расстоянии 5 см.
5. Монтаж проводов производится внатяжку, надевая косичку кабеля на изолятор. Соединение кабелей проводят методом пайки или с помощью клемм типа «ваго».
6. Проводится контрольный замер сопротивления изоляции и пробное подключение. Если все в порядке, то можно пользоваться новой проводкой.

При создании стильного интерьера огромную роль играет тип проложенной электропроводки, которая является неотъемлемой частью любого дома.

Общие требования к проводке

Ввиду высокой пожароопасности древесины к монтажу электропроводки в доме предъявляют особые требования.

Важно, чтобы всеми работами по обустройству электропроводки занимались профессиональные электрики с опытом и знаниями технологий. Однако и самим домовладельцам не помешает войти в курс дела и узнать, каким требованиям должен отвечать монтаж проводки в деревянном доме, и какие правила электрификации следует соблюдать

Прокладку электропроводки необходимо проводить таким образом, чтобы избежать впоследствии перегрева и воспламенения кабеля. Нельзя прокладывать проводку вблизи нагреваемых поверхностей – печей и каминов. Технические особенности учитываются на этапе проектирования инженерных сетей: рассчитывают пиковую нагрузку на определенном участке электросети, размер сечения кабеля выбирают на несколько процентов больше, чтобы избежать перегрева. Открытая прокладка электропроводки предпочтительнее скрытой, так как диагностировать состояние такой электросети впоследствии гораздо проще. Как правило, электропроводка в деревянном доме подразумевает прокладку трехжильного медного кабеля, обладающего негорючей оболочкой и низким уровнем выделения дыма. На таком кабеле можно обнаружить маркировку «нг», означающую «не поддерживающий горение». Электрический щиток должен быть изолирован от деревянных поверхностей.

Видео описание

Наглядно про электропроводку в деревянном доме смотрите на видео: Отдельный пункт электромонтажных работ – обустройство заземления. Причем, заземлять надо не только розетки, но и трубы, по которым проложены провода

Поэтому так важно делать надежное соединение в местах соединений труб с чашками – зачастую их дополнительно соединяют проводами

Выполнение заземления электросети является обязательным условием для обеспечения противопожарной безопасности – ни один новый проект электропроводки, в котором не предусмотрено заземление, не будет принят контролирующими органами.

Все трубы должны быть заземлены Источник zgbox.ru

Спаивание – это самый надежный и качественный вариант соединения чашечек с подводящими трубами из всех возможных. Такой тип крепления обеспечивает безопасный, устойчивый к механическим повреждениям и антикоррозийный контакт.

Развальцовка концов труб, которые находятся в чашечке, проводится, если они выполнены из меди. Когда применяются трубы из стали, используется гаечное соединение. Для этого на концах труб нарезается резьба. Гайки плотно закручиваются, фиксируются и обрабатываются антикоррозийным средством.

Класс защиты распределительных чашечек должен соответствовать значениям не ниже IP-54, обеспечивающим предотвращение попадания в нее любого вида пыли и водяных капель.

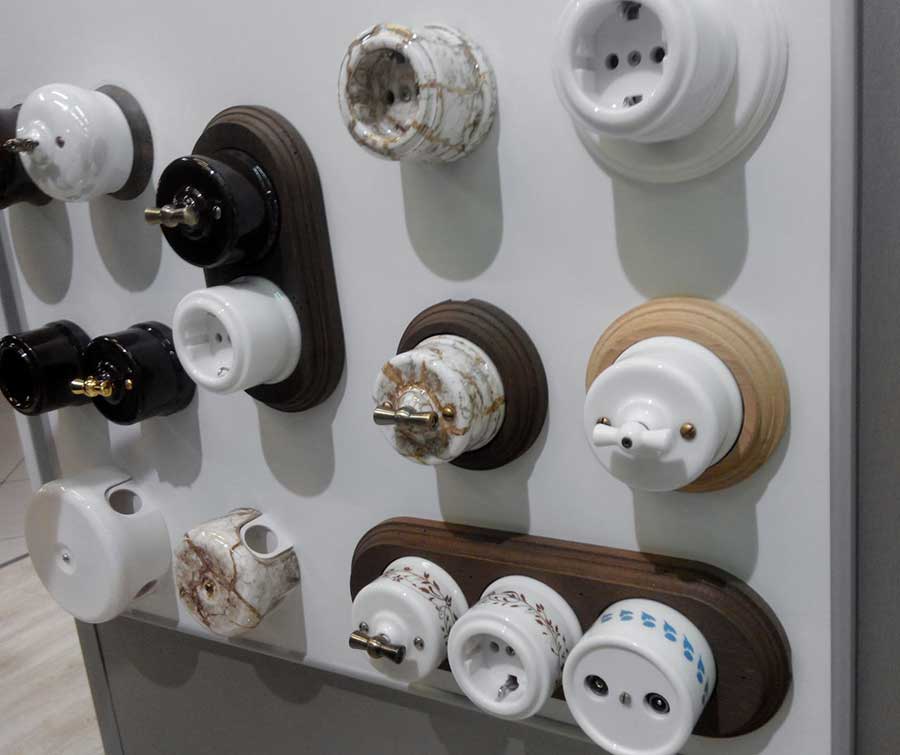

Накладки на бревно, изготовленные из керамики – актуальное и стильное решение

Что удобнее выбрать, керамику, дерево, или, может быть, бюджетный пластик?

Если есть желание и возможность полностью выдержать стиль, отдать предпочтение стоит моделям из керамики. Модели красивы, смотрятся винтажно, и независимо от места установки создают атмосферу домашнего уюта. Даже прикасаться к таким аксессуарам приятно! Современное оформление и большой выбор оттенков цвета придадут интерьеру оригинальность, а тонкий слой глазури, которым покрывается керамика, придаст изделиям особую декоративность и нарядность. У керамических рамок для розеток есть и более практичные преимущества: устойчивость к действию электротока и высокий порог возгорания.

Такие изделия более предпочтительны для установки в деревянном доме с точки зрения безопасности.

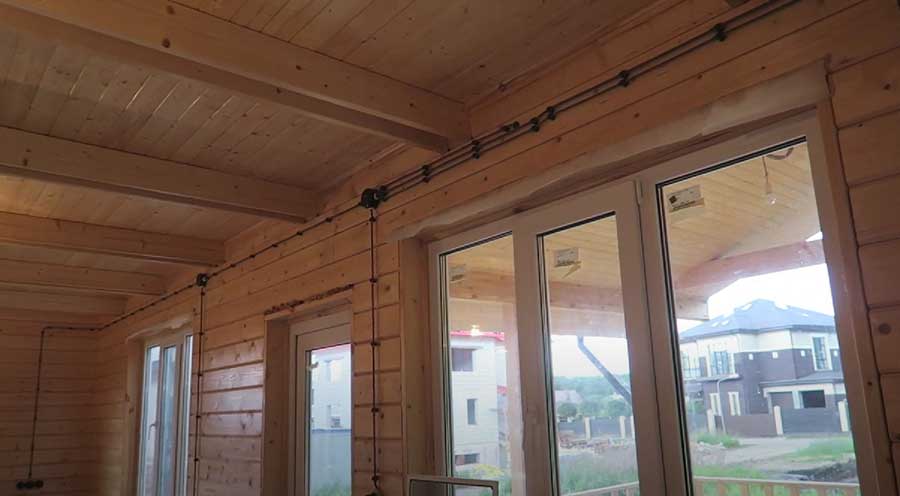

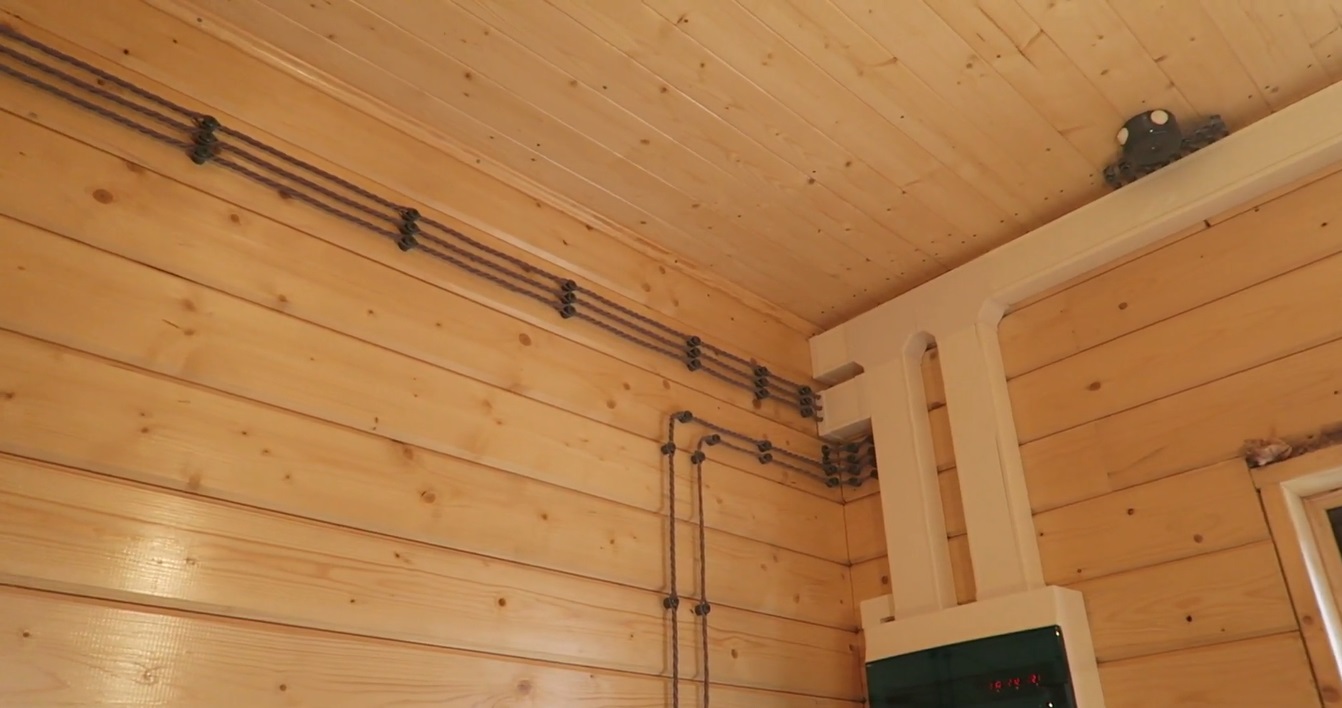

Монтаж и установка ретро проводки, розеток и выключателей открытого монтажа

Чтобы организовать проводку в стиле ретро в доме наиболее безопасным образом, необходимо подготовить такие материалы, как кабели, изоляторы для крепления кабелей, распредкоробки, саморезы и крестовую отвертку, а также розетки, выключатели и рамки для них. Все следует подобрать в ретро стиле, чтобы все элементы смотрелись гармонично.

Витые провода для открытого монтажа могут быть в обмотке из пластика разных оттенков – обычно есть возможность выбрать из нескольких вариантов тот, который больше подойдет под цветовую гамму интерьера (бежевый, коричневый, золотистый, бронзовый и даже зеленый или красный). Каждая жила в отдельной изоляции, в кабеле обычно 2 или 3 жилы, сверху пластик покрывают оплеткой из нити.

Распеределительные коробки в ретро стиле выполнены из керамики. Они монтируют непосредственно на поверхность стены и не требуют сверления отверстий. Коробки также могут быть разных оттенков – как светлых, так и темных (белый, мраморный, коричневый). Ретро-изоляторы представляют собой втулки из керамики. Такие изоляторы используются для промежуточного крепления провода на стене через определенное расстояние. Керамические ретро-розетки и выключатели также выполнены в аналогичном стиле. На выключателях предусмотрено несколько рабочих положений – поворот осуществляется на 2 или 4 позиции. Для монтажа потребуется минимальный набор инструментов – дрель, нож для зачистки кабеля, отвертки для саморезов, измерительные устройства (нивелир, рулетка), плоскогубцы.

Особенности и ключевые требования для проводки в деревянном доме

Исходя из многолетнего опыта специалистов, к особенностям и требованиям для проведения электроснабжения можно отнести следующие предписания:

В случае, когда происходит короткое замыкание, проект обязан учитывать и предотвращать возникновение воспламенения проводки, либо сводить к минимуму такую возможность, чтобы предупредить переход огня на деревянные стены строения;

Вероятность контакта проводов и деревянных стен должна быть исключена Источник rinnipool.ru

• Провода, используемые для проводки электросетей должны обладать запасом прочности, необходимым, чтобы выдерживать предельные нагрузки. Также, следует исключить вероятность нагрева соединений и самих кабелей;
• Прокладка электроснабжения должна соответствовать нормам безопасности, чтобы исключить даже случайный контакт человека с токоведущими магистралями.

Установка розеток и выключателей в полых перегородках

Скрытая проводка проходит не только внутри монолитных стен, но и за гипсокартонными перегородками и облицовкой, щитами из фанеры или ДВП, пластиковой облицовкой в общем, за тонкими листами материала, между которыми и стеной — пустота.

Установка распределительной коробки в гипсокартонной перегородке

Установка розеток и выключателей в этом случае несколько отличается от обычного способа. Чтобы проделать отверстия под установочные коробки, применяют не алмазную коронку, а коронку под гипсокартон. Работать с ней легче, нежели с алмазной. Можно использовать не перфоратор, а обычную дрель. Отверстия в материале проделываются заранее, сразу после того, как листы монтируются на место. Концы проводов перед этим подтягиваются к месту, где будут отверстия; как только они просверлены, кабели выводятся наружу.

Установочная коробка для полых стен: обратите внимание, на какую глубину она должна входить

Следующий этап — установка подрозетника. Для полых стен существуют специальные коробки. Для крепления их к стене на коробке есть специальные лапки. Нужно вставить коробку в отверстие и вытащить через лючки в днище провода, а затем закрутить два винта по бокам отверткой. Винты подтягивают лапки, которые упираются в лист материала с обратной стороны, фиксируя подрозетник на месте.

Крепление установочной коробки в полой стене

После этого розетка устанавливается в коробке. Если распаячные коробки, прикрепленные к основной стене, не прячутся за стенами, то присоединяются к материалу точно так же, как и подрозетники — при помощи прижимных лапок.

Схема проводки. Правила проектирования

Грамотное построение схемы электропроводки – залог качественного монтажа и безопасности проложенных электросетей. Составляя схему проводки, нужно учитывать некоторые нюансы. Электрические щитки, счетчики и розетки должны располагаться в легкодоступных местах, чтобы в случае замыкания их можно было отремонтировать или заменить. Выключатели размещают на открытых местах в доме: безопасность должна быть важнее эстетической составляющей при установке электросетей. Оптимальная высота выключателя – 50 см от пола. Продумайте заранее месторасположение и количество розеток в доме – их должно быть достаточно, чтобы не пользоваться удлинителями. При составлении схемы проводки нужно избегать ситуаций скручивания и перегибов электрического кабеля. Линии на схеме стараются располагать под прямым углом к полу или стенам. Разводку делают на расстоянии 15 см от пола или потолка. Разводку кабеля нужно проводить в соответствии с расчетами нагрузки. По возможности не стоит усложнять схему электропроводки в деревянном доме, лучше создавать ее по типовым решениям.

Рекомендации специалистов

На скрытых участках советуют применять кабель ВВГнг-лс. Его изоляция не распространяет горение (индекс «нг») и характеризуется пониженным дымовыделением («лс»).

Электросчетчик и вводный автомат рекомендуют разместить в шкафу вне дома так, чтобы инспектору энергосбыта не требовался доступ на территорию для снятия показаний и проверки схемы подключения. Оборудование крепят на т.н. трубостойке — специальной конструкции, которую можно изготовить своими руками.

Групповые выключатели, УЗО, реле напряжения и прочие аппараты защиты устанавливают в щите внутри дома. Это дорогостоящее оборудование, и в случае размещения его на трубостойке возникает риск хищения.

В местах прохода кабеля сквозь деревянную стену устанавливают стальную гильзу с толщиной стенки не менее 2 мм. Керамические пробки монтируют только на входе и выходе отверстия. Сверление выполняют перкой диаметром 20 мм.

При скрытой прокладке размер кабель-канала подбирают так, чтобы провод занимал в нем не больше 40% сечения.

Во избежание путаницы соединения жил производят в соответствии с цветовой маркировкой. Синюю используют в качестве нулевого проводника, желто-зеленую — как заземление. Красной, коричневой или черной подключают фазу.

В распределительном щите рекомендуют каждую линию снабдить обозначением того, какие потребители ею запитаны. Это упростит поиск неисправностей и реорганизацию проводки. Также желательно вычертить и разместить у шкафа или внутри схему домашней сети.

Советуют применять УЗО с номинальным током на ступень выше, чем у защищающего его автомата. При умеренных перегрузках выключатель размыкает цепь не сразу, а через несколько минут (до 60). Если номинал у аппаратов равный, через УЗО все это время будет течь чрезмерный ток, что приведет к его поломке.

Подготовка к монтажу

Перед прокладкой проводов необходимо подготовиться к работе и купить необходимый материал.

Вам потребуется:

1. Кабель подходящего сечения и длины с учетом электрических потребителей в доме / квартире.
2. Изоляторы.
3. Выключатели / розетки накладного типа.
4. Распредкоробки для коммутирования проводки.
5. Стяжки.
6. Инструмент.
7. Автоматы защиты, УЗО.

Монтаж ретро проводки проводится после окончания отделочных работ в помещении. Проводка крепится на деревянных стенах, сверху обоев или окрашенных стен.

В продаже можно найти много оригинальных электроприборов под старину с разноцветной изоляцией.

Стоимость розеток / выключателей в таком случае будет зависеть не только от качества, но и цвета. К примеру, провода «под золото» обойдутся вдвое дороже коричневых.

Конструктивные отличия подрозетников

Основой любого подрозетника металлического или пластикового является корпус в виде стакана.

Для бетонных стен. Для изделий, которые устанавливаются в бетонные, кирпичные и пеноблочные стены стаканы делаются без особых приспособлений и фиксируются в отверстиях гипсовым раствором.

Пример крепления подрозетников в бетонную стену гипсовым раствором

Для гипсокартонных изделий. Более сложную конструкцию имеют подрозетники для установки в полые стены из гипсокартона, листов ДСП или фанеры. На их корпусе предусмотрены винты и зажимные планки.

Пластиковый подрозетник с креплением для гипсокартонных стен

При вращении винта по часовой стрелке зажимная планка поднимается к поверхности стакана и упирается в лист, строительного материала. С лицевой стороны стакан прижимается к листу выступающей верхней кромкой.

Овальные подразетники. Для бетонных и гипсокартоных стен делаются овальные изделия, разной длинны, рассчитанные на установку блока розеток, которые могут быть различного назначения, 220В, подключения телевизионного кабеля и телефонов, модемов интернета.

Овальный подрозетник для установки двух элементов

Для установки блока розеток часто используют конструктор с платформой, на которой можно собрать до 5 розеток.

Накладные подрозетники для внешней проводки, в кабельканалахя, плинтусах, элементах мебели.

Пример установки набора подрозетника с розеткой в конструкции плинтуса

Отличие креплений по размерам

Размеры производители привязывают к стандартам розеток и выключателей поэтому по внешнему диаметру стаканы подразетников бывают 68 мм, с высотой 45 мм. Но так как элементы вставляются вовнутрь, более важны не внешние, а внутренние размеры они могут быть на 3 – 5 мм меньше в зависимости от толщины стенок подрозетников. В некоторых случаях востребованы изделия с диаметром 60 мм так как есть элементы крепления выключателей и розеток сделанные под эти стандарты.

Размеры производители привязывают к стандартам

По глубине стандарты изделий бывают 2,5 см и 4,5 см более, последние наиболее востребованы этого расстояние вполне достаточно, чтобы разместить, всю контактную группу с проводами за розеткой. Есть подрозетники с глубиной стакана до 80 см, они очень удобны при монтаже электропроводки без распределительных коробок. Все рассключения проводов и отводы по разным направлениям упаковываются на дне такого подразетника и остается место для установки розетки или выключателя.

Особого значения разница в 5 мм по диаметру не имеет, так как механизм крепления на изделиях которые вставляются в подрозетники предусматривают раздвижные упорные планки в пределах этих размеров. Эта мера обеспечивает универсальность крепления к различным моделям подрозетников. На верхней части стакана сделана выступающая кромка для упора в плоскость поверхности стены, чтобы подразетник не проваливался глубже в отверстие для его установки

С учетом этой кромки диаметр может быть 72 мм, это важно учитывать при сверлении отверстий в стене для подрозетников, чтобы они вставлялись плотно

Во всех подразетниках в боковых стенках стакана делаются отверстия, диаметром 1.5 – 2см для ввода и отвода проводов. Они могут быть полностью открытыми с одной стороны, или стенки прорезаются не до конца, обозначая места отверстий с нескольких сторон. Такое конструктивное решение позволяет поддеть пластик или лист жести отверткой перекусить перемычки бокарезами и удалить с любой стороны часть конструкции закрывающее отверстие.

Варианты с квадратными формами подрозетников тоже бывают разными, производители делают исходя из стандартов размера плинтусов и розеток. Основные модели квадратные имеют размеры 70х70 мм или 60х60 мм, есть прямоугольные блоки для установки нескольких розеток от 3 до 5 шт.

Как сэкономить на комплектующих для ретро проводки

Стоимость составляющих для ретропроводки велика, для лучевой схемы требуется большое количество кабеля. Экономия возможна благодаря комбинированному методу прокладки и самостоятельному изготовлению витого провода.

Комбинированный метод прокладки

Используют также изоляторы, которые удерживают декоративный кабель на стене. На кухне из-за постоянных загрязнений и жировых отложений декоративную проводку применяют только для освещения, потому что тканевая оплетка быстро пачкается. Традиционные силовые кабели укладываются скрытым способом. Если проводка скрытая, то кабель в специальных каналах должен занимать не более 40% его сечения.

Вариант комбинированной прокладки кабеля

В месте прохождения кабеля через стену ставят стальную гильзу. Толщина стенок гильзы составляет не менее 2 мм. Во время соединения сети четко следят за маркировкой проводов. Красный, коричневый или черный провода всегда подсоединяются к фазе, желто-зеленый— к заземлению, а синий— это рабочий ноль.

Витой кабель своими руками

РГКМ представляет собой медный провод с кремнеорганической резиновой изоляцией. Кабель многожильный с оплеткой из стекловолокна. Сверху он покрыт лаком. Главным плюсом такого провода является устойчивость его к перепадам температур. Он выдерживает температуру до 180 градусов. Он прочен и негорюч. Но ассортимент цветов беден. Он включает в себя только серый и белый цвет.

Так как стекловолокно может попасть на кожные покровы и в дыхательные пути, то во время монтажа следует надеть защитный костюм, респиратор, очки и перчатки, а после завершения работ комнату пропылесосить.

Он имеет ПВХ-изоляцию. Обмотка выполнена из хлопка, покрыта лаком. Сечение технического провода 4,0 или 6,0 мм2.Оно поможет подключить энергоемкие потребители к электрической сети. Цвета разные. Выбор тона и оттенка провода зависит от цвета стен.

Провода нарезают и скручивают в виде косы, а затем монтируют, меняя направление скрутки после каждого ролика. Смена направления нужна для предотвращения деформации кабеля. Если в случае усадки деревянного дома наблюдается провисание проводов, то положение можно легко исправить. Для этого снимают кабель с роликов, делают дополнительные витки и снова надевают их на изоляторы.

Звукоизоляция с переносом розетки

Если меняете встроенную розетку на накладную, запаситесь терпением. Чтобы всё сделать правильно, понадобится несколько дней. Вам придётся в несколько приёмов заполнить раствором освободившуюся нишу, дождаться пока участок высохнет, и лишь затем привинчивать новую розетку.

Если хотите, чтобы перенесённая розетка тоже была скрытой, вам придётся пробивать в бетоне штробу под проводку и высверливать нишу под розетку.

Какие методы и материалы использовать для звукоизоляции межквартирных розеток, зависит от обстоятельств и возможностей владельца. Решение проблемы требует минимальных денежных и временных расходов. Но без знаний и навыков электромонтажа обойтись трудно.

По аналогии с внутренними розетками можно сделать звукоизоляцию монтажной коробки с разводкой проводов по квартире. Обычно она находится под самым потолком посередине общей с соседями стены. Но здесь необходимо участие профессионального электрика. Без него легко перепутать провода и соединить не те концы.

Вряд ли отечественная строительная промышленность в ближайшем будущем изменит технологию производства стеновых панелей. И не смотря на то, что качество монтажных работ с каждым годом растет, жильцам стоит по возможности сразу после вселения выполнить звукоизоляцию розеточных отверстий в рамках мероприятий по благоустройству и подгонке квартиры под свои потребности.

В представленном ниже ролике Вы можете увидеть процесс звукоизоляции розетки с помощью звукоизоляционной мембраны Тексаунд:

Частые ошибки

монтаж подрозетников рекомендуется делать после штукатурки стен

В противном случае, у вас может не получиться выставить розетку заподлицо. А еще за счет пары лишних сантиметров штукатурки, вам запросто может хватить глубины, и вы так и не дойдете до арматуры.

Однако, не всегда получается соблюсти такую последовательность ремонтных работ. Например, если у вас будет уложена штукатурная сетка, в качестве армирования по некоторым основаниям (типа газоблоков), то нарезка штроб вдоль нее, сводит на нет смысл всего армирования.

Поэтому если другой возможности у вас нет, то придется придерживаться определенной технологии установки подрозетников до штукатурки. Вот хороший, качественный пример такой работы:

установка розеток в бетонную стену без подрозетника

Как уже говорилось выше, это противоречит правилам. И если поначалу все и будет работать исправно, то в дальнейшем ждите проблем (стены начнут бить током, или будет срабатывать УЗО).

обязательно проверяйте горизонтальность установки строительным уровнем

Место крепления шурупов по бокам, должно быть строго параллельно полу. Иначе при монтаже розетки, вы не сможете закрепить ее ровно.

В первую очередь это касается целых блоков, объединяющих в своей конструкции по 2-3-4 подрозетника. Если у вас отверстия большие и вырезаны болгаркой или штроборезом, в них всегда проблематично идеально поймать горизонт.

Раствор будет плыть, а коробка уходить на 1-2мм со своего посадочного места. Можно конечно прикупить специальный шаблон для установки большого блока.

Но проще воспользоваться данным не хитрым приспособлением.

Ничего вам уже не будет мешать, ни жесткий провод, ни его количество, ни отсутствие опыта, ни диаметр посадочного отверстия.

использование монтажной пены вместо раствора

Большинство разновидностей монтажной пены не удовлетворяет нормам противопожарной безопасности (должна быть пена класса В1). Не говоря уже о ремонтопригодности такого варианта.

Кроме того, пена не придает стенкам коробки необходимой жесткости и насколько прочно в ней будет сидеть розетка остается большим вопросом. Поэтому никогда не ленитесь разводить раствор и применять алебастр, гипс или другие смеси.

неправильная укладка кабеля

При укладке кабеля контролируйте его положение. Он не должен проходить через те места, где в будущем будут распираться крепежные усики розетки.

Часто именно этими усиками и прокалывают изоляцию проводов, после чего напряжение оказывается на корпусе!

выскакивание подрозетника из стены

Если уже смонтированная в стену коробочка выскочили из стены, а снаружи поклеены обои и нет возможности и желания марать все раствором, то воспользуйтесь саморезом. В основание подрозетника закручиваете дюбель и притягиваете его к задней стенке.

Однако все равно такой вариант считается временным. При тугом выдергивании вилки из розетки, всю конструкцию опять может вырвать с корнями.

арматура в несущей стене

Резать арматуру в несущей стене, если она попала на место установки будущей розетки запрещено. Однако вы просто физически не сможете избежать этого, при монтаже блока подрозетников, состоящего из нескольких штук.

Если речь идет о единичной розетке, то здесь можно и нужно отступать пару сантиметров и выбирать новое место, либо расширять существующее.

сверление алмазной коронкой на полную глубину со вставленным сверлом

Сверло после прохождения направляющих 5-10мм необходимо вытаскивать. Без удара, оно у вас практически не будет работать, а только мешать.

Использование накладок на бревно

Декоративная накладка под розетку на бревно

Сквозное сверление массива древесины представляет собой очень трудный и дорогостоящий процесс, выполнить который самостоятельно просто невозможно. Для этого необходимо специальное оборудование и навыки выполнения точных горизонтальных и вертикальных каналов большой протяженности. Намного проще пойти по пути меньшего сопротивления, используя технологию прокладки электропроводки в стенах из бетона и кирпича. Речь идет о прокладке штроб, в которых будет уложена гофрированная стальная трубка.

Проблема заключается в том, что каналы нельзя заделывать шпаклевкой или мастикой. Для этого используются специальные пластиковые накладки, достоверно имитирующие натуральную древесину. Чтобы сократить объем работ, кабель укладывается под плинтусами и наличниками. В заключение делается одна горизонтальная штроба, которая после закрепления в ней кабеля закрывается накладкой. В самой накладке делается отверстие по форме стакана. После установки корпуса розетки оно закрывается крышкой.
