Особенности монтажа электропроводки в деревянном доме

Выбор способа прокладки проводов

Существует два основных способа монтажа электропроводки: внутренний и наружный. Под внутренним способом имеется в виду прокладка скрытой электропроводки, а под наружным – открытой.

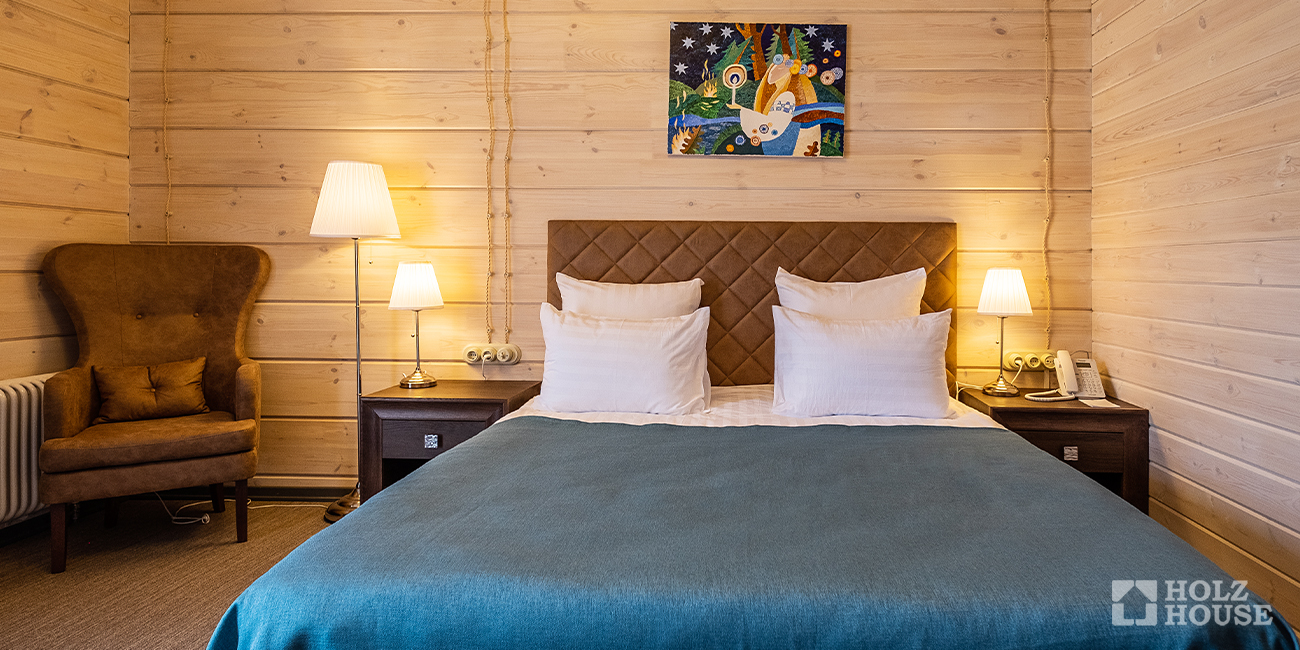

Открытая электропроводка в деревянном доме

Открытая проводка прокладывается по плинтусам, в кабель-каналах и коробах. Кабель-канал защищает электропроводку в деревянном доме от механических повреждений и маскирует ее расположение. Наружный способ отличается простотой и скоростью монтажа, а устранить неполадки и совершить ремонт электропроводки при необходимости можно будет в любое время. Для этого достаточно будет вскрыть кабель-канал и заменить испорченный отрезок проводки. Сами провода охлаждаются естественным образом и не подвержены перегреву. Кроме того, существует множество цветов и дизайнерских решений наружного способа электропроводки, поэтому всегда можно подобрать интересный вариант без ущерба для внутренней отделки деревянного дома

Эстетичность открытой электропроводки в деревянном доме будет во многом зависеть от мастерства специалистов, прокладывающих электросети, поэтому важно обращаться к квалифицированным электрикам с опытом работы. Проводка в стиле «ретро» отлично маскирует наружные провода в доме

Через равные промежутки к стене крепят изоляторы, на которые фиксируют кабель. В продаже существует специальный витой кабель, который дополняют выключателями, розетками и светильниками «под старину».

Скрытая проводка

Скрытая проводка предполагает размещение кабеля в специальных металлических трубах или гофрированных рукавах, спрятанных внутри стен и под облицовкой. При таком способе монтажа сохраняется эстетичный внешний вид отделки дома, но скрытая проводка не рекомендуется для обустройства в деревянных домах, так как достаточно сложно поддается ремонту и диагностике состояния. Однако если соблюсти все меры пожарной безопасности, это вполне приемлемый вариант даже в домах из дерева. К тому же скрытая проводка абсолютно безопасна для самих жильцов, так как исключает случаи поражения током. Металлические трубы, в которых находится кабель, надежно защищают деревянные поверхности от возгорания в случае замыкания и отличаются длительным сроком эксплуатации. Прокладку электропроводки внутренним способом можно производить только на этапе строительства. Для этого стены сверлят таким образом, чтобы в них можно было спрятать кабель. В отличие от монтажа открытой электропроводки такой способ потребует дополнительных затрат и времени на проведение работ. Прокладку кабеля необходимо сразу делать качественно и не допускать ошибок, так как нарушения впоследствии будет сложно устранить.

Общие требования к проводке

Ввиду высокой пожароопасности древесины к монтажу электропроводки в доме предъявляют особые требования.

Важно, чтобы всеми работами по обустройству электропроводки занимались профессиональные электрики с опытом и знаниями технологий. Однако и самим домовладельцам не помешает войти в курс дела и узнать, каким требованиям должен отвечать монтаж проводки в деревянном доме, и какие правила электрификации следует соблюдать

Прокладку электропроводки необходимо проводить таким образом, чтобы избежать впоследствии перегрева и воспламенения кабеля. Нельзя прокладывать проводку вблизи нагреваемых поверхностей – печей и каминов. Технические особенности учитываются на этапе проектирования инженерных сетей: рассчитывают пиковую нагрузку на определенном участке электросети, размер сечения кабеля выбирают на несколько процентов больше, чтобы избежать перегрева. Открытая прокладка электропроводки предпочтительнее скрытой, так как диагностировать состояние такой электросети впоследствии гораздо проще. Как правило, электропроводка в деревянном доме подразумевает прокладку трехжильного медного кабеля, обладающего негорючей оболочкой и низким уровнем выделения дыма. На таком кабеле можно обнаружить маркировку «нг», означающую «не поддерживающий горение». Электрический щиток должен быть изолирован от деревянных поверхностей.

ПУЭ и СП: нормативы и правила монтажа электропроводки в деревянных и каркасных домах

Итак, ещё раз повторим, что мы оставили за рамками данной статьи наружный монтаж электропроводки в кабель-каналах. Также не рассматриваем т.н. ретро проводку. Этот вариант как по дизайну, так и по финансовой составляющей подходит далеко не всем.

Поэтому ставим задачу – необходимо смонтировать скрытую электропроводку в деревянном или каркасном доме безопасным и регламентируемым способом. С чего начать?

На первый взгляд кажется, что всё просто — надо открыть ПУЭ (издание седьмое от 08.07.2002) и прочесть пункт 7.1.38, где сказано:

Электрические сети, прокладываемые за непроходными подвесными потолками и в перегородках, рассматриваются, как скрытые электропроводки, и их следует выполнять: за потолками и в пустотах перегородок из горючих материалов в металлических трубах, обладающих локализационной способностью, и в закрытых коробах; за потолками и в перегородках из негорючих материалов — выполненных из негорючих материалов трубах и коробах, а также кабелями, не распространяющими горение. При этом должна быть обеспечена возможность замены проводов и кабелей.

Теперь открываем документ для каркасостроителей, а именно СП 31-105-2002 «Проектирование и строительство энергоэффективных одноквартирных жилых домов с деревянным каркасом». Читаем пункт 13.5.1:

Электропроводки следует устраивать путем пропуска кабелей (проводов в защитной оболочке) через пустоты или заполненные утеплителем пространства внутри стен и перекрытий дома, а также через отверстия в деревянных элементах каркаса стен и перекрытий. Пропуск таких кабелей и проводов через конструкции дома допускается устраивать без использования втулок и трубок.

И пункт 13.5.2:

Для электропроводок должны использоваться изолированные провода в защитных оболочках или кабели в оболочках из материалов, не распространяющих горение.

Кабель — это два и более изолированных проводника, объединённых воедино и покрытых изоляцией.

Провод — это одножильный или многожильный имеющий или не имеющий изоляцию проводник.

Соответственно: из-за разночтений ПУЭ с СП и размытости формулировок в ПУЭ, у многих пользователей появляется вопрос — как правильно смонтировать электропроводку по горючим материалам. Как предписано в ПУЭ — проложив её в стальной трубе. Или как написано в СП — используя кабель, нераспространяющий горение, без дополнительных защитных оболочек.

Рабочие могут, монтируя гипсокартон или что-то сверля, пробить незащищённый кабель саморезом или гвоздём. Изоляцию кабеля может повредить острая кромка металлического профиля. Кабель могут прогрызть (как вариант) крысы или мыши. Кроме этого, скопление древесной пыли при искре или пробое изоляции может привести к быстрому распространению пламени внутри стен.

Конечно, на первый взгляд кажется, что подобное решение избыточно, но таким образом мы защищаем кабель от форс-мажорных обстоятельств, включая распространённую ситуацию: «забыл, где в стене идёт кабель, повесил полку/картину и повредил его».

Хотя, чтобы избежать подобных ситуаций, кабель прокладываем не как придётся, а по строго заданным и размеченным кабельным трассам, при необходимости делая фотографии с приложенной рулеткой.

Используемые материалы

Каналы для прокладки

Скрытая электропроводка в доме из бревна обустраивается в заранее подготовленных каналах из огнеупорных материалов, способных локализовать любое возгорание во внутренних пространствах

При этом её эстетичности и привлекательности, а также стоимости самих монтажных работ и качеству материалов внимание уделяется по остаточному принципу

Важно! В данном случае на первое место выдвигается принцип безопасности прокладки проводов, а уже потом обращается внимание на декоративные особенности и технические характеристики системы. С учётом этих условий выбирается материал, подходящий для обустройства проводных линий, прокладываемых по деревянным стенам строения в металлических кожухах (коробах) или в трубах той же структуры

С учётом этих условий выбирается материал, подходящий для обустройства проводных линий, прокладываемых по деревянным стенам строения в металлических кожухах (коробах) или в трубах той же структуры.

Наиболее подходящими, с точки зрения защищённости проводов, упрятанных в свободных нишах и пустотах и прокладываемых по деревянным конструкциям, являются следующие материалы:

  • Стандартные стальные кожуха (короба) и металлические прогоны из труб;
  • Трубные изделия на основе меди;
  • Монтажные короба (кожуха) и гофрированные трубы из устойчивых к возгоранию материалов ПВХ с устанавливаемыми по их концам бетонными или алебастровыми заглушками.

Толщина предохранительных заглушек (прокладок) выбирается, согласно ГОСТ, и должна удовлетворять требованиям ПУЭ, касающихся вопросов защищённости проводки.

К преимуществам медных труб следует отнести лёгкость формирования изгиба требуемого радиуса (без необходимости применения специальных приспособлений и инструментов)

Это особо важно в тех случаях, когда организуется прокладка разветвленной сети из электрических проводов с множеством ответвлений

При применении стальных труб могут возникнуть определённые сложности в части установки и трудозатрат на формовку, но зато стоимость их, по сравнению с медными аналогами, будет существенно меньшей.

Обратите внимание! Заостренные кромки трубных заготовок и коробов могут повредить изоляцию проводов и привести к нежелательным последствиям. Вот почему при подготовке каналов нужно внимательно следить за состоянием опасных кромок и разрезать исходные заготовки только посредством специального режущего инструмента

Выбор провода

На данном этапе работ необходимо определиться с маркой монтажного провода, подходящего для непосредственной прокладки в стальных коробах или трубах. Согласно требованиям ГОСТ и нормативам, оговариваемым в ПУЭ, для деревянных строений оптимальным считается использование следующих типов кабельных изделий:

  • Провод ВВГнг (А) или его разновидность под наименованием ВВГнг-П (А);
  • Ещё два типа кабельной продукции, относящиеся к той же серии, – ВВГнгLS и ВВГнг-ПLS;
  • Современные провода от зарубежного производителя NYM.

Приведенные в перечне многожильные (до пяти жил) провода с маркировкой ВВГнг имеют надёжную двойную изоляцию. В соответствии с правилами ПУЭ, один их изолирующих слоёв (внутренний) изготавливается на основе ПВХ и имеет свою окраску для каждой жилы по отдельности.

Дополнительная информация. Общепринятые стандарты расцветки заметно облегчают монтаж проводки, в особенности при подключении проводов к распределительным коробкам, клеммам осветительных приборов и розеткам (смотрите фото ниже).

Кабель ВВГнг

Снаружи кабель ВВГнг имеет общее изоляционное покрытие из гибкого композита – пластика, обеспечивающего возможность его эксплуатации в диапазоне температур от плюс 50 до минус 50 °С.

Характеристики изделий под наименованиями ВВГнг LS, ВВГнг-П LS почти не отличаются от уже рассмотренных, за исключением того, что изоляция этих проводов не выделяет при нагреве вредных для здоровья человека веществ. Кабель под названием NYM изготавливается, в соответствии с ГОСТ 22483, и располагает тремя изоляционными покрытиями.

При его производстве каждая из отдельных жил сначала изолируется индивидуально, после чего их общая сборка помещается в оболочку из композитного материала, в заключении всё это защищается покрытием из негорючих ПВХ.

Как правильно прокладывать проводку

Сегодня каждый электрик, если его спросить, может ответить что способов монтажа электропроводки немало, но если электроустановка будет согласно ПУЭ – их всего лишь несколько

Самое главное на чем необходимо акцентироваться, это противопожарные требования, причем неважно проектирование это или монтаж

Если рассмотреть монтаж проводки в строении из оцилиндрованных бревен, можно увидеть что она проходит исключительно невоспламеняемых каналах. Если возгорание и случается, то оно тут же гасится в самом коробе.

Лучше всего в деревянном доме при прокладке провода скрывать именно металлических трубах и стальных коробах, которые можно спрятать в многочисленных пустотах. Если же прокладывать кабеля в гофре и монтажных коробках, исключительно негорючих материалов, то необходимо заранее подготовить для монтажа специальные прокладки в виде:

  • Штукатурки.
  • Гипса.
  • Бетона.

Выбор толщины этих прокладок должен подбираться в индивидуальном порядке в зависимости от характеристики того или иного кабеля.

Если соблюдать правила устройства электроустановок, то самым надежным является монтаж в коробах и трубах из стали, либо из меди. Например медные трубы при надобности можно согнуть под необходимым углом самостоятельно и без лишних усилий, а это является весомым преимуществом при разветвленной схеме энергоснабжения.

Если же при прокладке кабеля в деревянном доме по ПУЭ применить стальные трубы, то для их монтажа рекомендуется пригласить квалифицированных рабочих, поскольку работа со сталью значительно сложнее, особенно если замена происходит частями.

Опять же, сноровки требует и разрезание заостренных кромок на коробах и если этого не сделать, проводка может сильно пострадать.

Спорность

ПУЭ очень консервативный документ. Реальность такова, что безусловное соблюдение правил при строительстве деревянных домов встречается редко. Обоснованность нарушений подкрепляется и западными технологиями строительства. В США считается нормальным прокладка электропроводки внутри СИП-панелей, в массиве пенопласта. Труб и гофры не предусматривается. Скандинавы сверлят кабельные тоннели в бревне. В данном случае существует различный подход к пожарной безопасности.

Российский, а вернее еще советский вариант – должны использоваться негорючие материалы. Зарубежный, и более современный стандарт – должна работать автоматика.

Отдельные особенности проведения работ


Монтаж скрытой проводки

При монтаже скрытой проводки существуют некоторые особенности, которые стоит перечислить по порядку:

Стоит приготовиться изначально к тому, что согласно схемы вам придется тянуть не одни лишь провода и сам кабель, но также большое количество труб из меди или стали, поскольку это является обязательным условием для изоляции, от него отступать нельзя. В любом доме из дерева даже 10 мм любого провода не должны иметь соприкосновение с древесным материалом

Протащить кабель либо провод через трубу достаточно сложно, это требует времени и терпения.
Для внедрения изолирующей труды в стену нужно будет проводить достаточно много штробить, сверлить, а еще вырубать место, необходимое для разводки
Те, кто занимался подобными работами, знает, что работа сопряжена с большим количеством пыли и грязи, столь вредных для легких человека и иных органов.
Каналы, которые располагаются вертикально, нужно сверлить в процессе укладки венцов самого сруба, горизонтальные же нужно делать специальным сверлом после того, как закончен этап, состоящий в возведении стен.
В отверстия необходимо закладывать специальный провод, который обычно носит название кондуктор, с его помощью и можно будет протянуть в дальнейшем кабель.
Все места, где устанавливаются те или иные части разводки, а также переходы в другие помещения необходимо очень хорошо изолировать посредством металлических коробов, гильз, подкладок, их можно обернуть асбестом либо применить для таких целей специальную алебастровую штукатурку.
Имеет важное значение число магистральных каналов, то есть если их очень много, то нужно использовать как изоляцию специальную гофрированную трубу, которая имеет далеко не маленький диаметр, само собой разумеется, что ее достаточно сложно спрятать в стене, состоящей из бревен.
Также стоит обратить внимание на устройства защитного отключения, которые обычно указывают как УЗО, таких приборов следует установить сразу же несколько, поскольку одно из них будет отключать наружный контур, другое внутренний, а еще одно контру, которые имеет самую большую силовую нагрузку.


Скрытая проводка в деревянном доме

Вернуться к содержанию

Технические нюансы монтажа электропроводки в деревянных и каркасных домах

Итак, из всего вышесказанного становится ясно, что часть пользователей FORUMHOUSE считает, что электрический кабель в деревянных домах, при скрытой проводке, следует вести только в металлических трубах. Подчеркнём — именно в стальных трубах, а не в металлорукаве, пластиковой самозатухающей гофре или стальной гофротрубе.


Дуга КЗ (короткого замыкания) прожигает стальную гофротрубу, а пластиковая гофра, в силу хрупкости, не спасёт проводку от механического повреждения.

Другие считают это избыточным и опираются на заграничный опыт. Например, в классическом каркасе по североамериканской технологии электрический кабель протягивается прямо через деревянные стойки, в высверленных технологических отверстиях, без гофр, металлических труб и т.д.

В «финском» варианте каркаса электрический кабель обычно тянут во внутреннем слое контрутепления заложенным в деревянной контробрешетке.

Кажется, что технология доступна для повторения, ведь она прошла проверку временем, но, как известно, суть кроется в деталях.

Во-первых: «за океаном» обязательно делается заземление, причём двойное – одно идёт на уличную линию, на щит, второе — независимое, подключается или к медным штырям, вбитым в землю, или к центральной водопроводной трубе. Плюс еще есть шина «ноль», а каждая линия и электроприбор (розетки, лампы и т.д.) имеет своё независимое заземление.

Во-вторых: в трёхжильном «заграничном» кабеле медный провод — «земля», идёт без оплётки. Это обеспечивает срабатывание УЗО при малейшем повреждении изоляции проводов «ноль» и «фаза» на всём протяжении трассы. В то время как в нашей стране заземляющий провод изолирован и обеспечивает защиту только конечных потребителей.

И это лишь часть нюансов, обеспечивающих электробезопасность. Что касается домов, построенных из бруса, то, решив вести кабель в стальной трубе, помним, что дерево со временем усаживается. Причём, в зависимости от влажности исходного материала, эта величина может быть существенной. Значит — надо заранее продумать, как обеспечить необходимую подвижку/независимость стальной трубы с кабелем, чтобы на ней через 2-3 года не «завис» брус.

Кроме этого, в стальной трубе может образоваться конденсат, и влага из-за уклона трассы может попасть в розетку или распаечную коробку. Ещё одна «головная боль» — как вести трассы в деревянных домах большой площади. Одно дело заложить стальные трубы в деревянном коттедже на 100-150 кв. м, но совсем другая по сложности задача — в домах по 300-500 кв. м. Помимо увеличения сметы, особые требования предъявляются и к квалификации рабочих, занимающихся монтажом электропроводки в стальных  трубах.

Поэтому интересны примеры практической реализации проводки кабелей в металлических трубах.

Квадратная труба более удобна в монтаже, чем круглая.

Для этого покупаем трубу 15х15 мм длиной в 300 метров и металлическую гофру диаметром в 2 см, а также скобы (они используются для крепления гофр диаметром в 1.5 см) для фиксации труб на стенах. Далее осуществляем монтаж проводки, не забыв предварительно зачистить края труб от заусенцев!

Если этого не сделать, можно прорезать изоляцию кабеля.

Что получилось в итоге, демонстрируют фотографии.

Следующий фотоотчёт. Это уже каркасный дом.

Помимо этого, было рассчитано сечение проводов и подобрано защитное оборудование. Линии велись без скруток/соединений и распаечных коробок, целиковыми кабелями от щита с автоматом к потребителю.

Монтаж проводки

Монтаж проводки внутренней электросети в деревянном доме производится в семь этапов:

  • Разметка на стенах линий разводки проводов и мест установки розеток, выключателей, распределительных коробок и т.п.
  • Высверливание отверстий под электроустановочные изделия и каналы для кабелей.
  • Сборка вводного щита с защитой и электросчетчиком.
  • Укладка и соединение электропроводов с помощью клемм или пайки (сварки).
  • Подсоединение выключателей и розеток.
  • Проверка сопротивления изоляции.
  • Общая проверка системы на короткие замыкания.

Приведенная пошаговая инструкция является стандартной и не зависит от материала стен и индивидуальных особенностей создаваемой схемы электропроводки в частном доме. Однако для деревянных коттеджей есть свои нюансы:

Первый – это все проходы электрокабелей сквозь выполненные из дерева внешние стены, перегородки и перекрытия делаются только с использованием металлических гильз (трубок). Даже если применяются кабель-каналы и керамические изоляторы для открытого монтажа, сквозь древесину электрическая проводка должна проходить исключительно с дополнительной защитой из металла.

Гильзы для прокладки электропроводки в разных помещениях

Второй – скрутку жил при соединении рекомендуется исключить. Подобные места являются наиболее проблемными по безопасности и чаще всего нагревающимися. В доме из бревна или бруса самым лучшим и надежным вариантом соединения проводов будет клеммный. Можно также их спаять или сварить, но это сложнее и дольше.

Клеммное соединение проводов в распределительной коробке

Третий – если электропроводка укладывается под декор или навесной потолок, то монтировать ее обязательно следует в металлических трубах. Открытая прокладка допускается только в незакрытых местах, где провода остаются на виду.

Проводку под подвесным потолком лучше спрятать в кабель-каналах

Ничего особо сложного нет. Главное чтоб были навыки обращения с отверткой, дрелью и пассатижами. И тогда самостоятельный электромонтаж в своем доме по сложности – это приблизительно как прочистить дымоход или построить теплицу с обогревом самому без привлечения наемных рабочих.

Виды монтажа

В зависимости от того, выбрали вы открытую проводку в деревянном доме, или остановились на использовании скрытой, различается и порядок проведения работ по монтажу.

Монтаж розетки на открытой проводке

Открытая проводка в деревянном доме является довольно популярным способом организации электроснабжения. В случае, если вы используете ретро проводку – становится дополнительным элементом дизайна для вашего дома или дачи. Монтаж розетки в данном случае отличается от стандартного только наличием алюминиевого или асбестового листа между розеткой и стеной. Эта мера необходима для защиты дерева от попадания искры при замыкании или дуги при доставании вилки.

Открытая проводка и накладная розетка на деревянной стене

В случае, если вы монтируете качественную ретро розетку, например фирмы Salvador, то такой лист не нужен, т.к. механизм такого устройства всегда изолирован от дерева фарфоровым дном.

Монтаж на скрытую проводку

Скрытая проводка в деревянном доме – дело весьма хлопотное, дорогое, требующее точного просчета и планирования наперед. Основное отличие в этой связи заключается в том, что место, в котором вы решили разместить розетку сегодня – завтра не может быть перенесено без нарушения эстетичности стены.

Монтаж скрытой проводки в доме из бруса

Например, вы решили разместить розетку для холодильника в одном углу, а через год передумали и решили поставить холодильник в другом. С бетонной стеной этот вопрос решается довольно просто:

  1. Штробится стена;
  2. Делается новое отверстие в бетоне под розетку;
  3. Все шпаклюется, красится, заклеивается обоями

С деревянной стеной этот номер не пройдет. Вам придется снимать несколько досок, но это не всегда возможно, поэтому чаще всего разбирается целая стена или значительная её часть. Положить все доски обратно так, чтобы не было заметно получается далеко не у всех.

Поэтому, при планировании монтажа розеток на скрытую проводку в деревянном доме продумайте все возможные варианты размещения электроприборов, установите максимально возможное количество розеток изначально.

Монтаж отдельных розеток на деревянную стену также отличается от бетонных аналогов. Внутренняя розетка для скрытой проводки в деревянном доме должна монтироваться только в металлический стакан, чтобы избежать попадания искр на горючую поверхность древесины. Использование пластиковых подрезетных стаканов в этом случае запрещено.

Металлические стаканы для монтажа внутренних розеток в деревянную стену

Нужна новая внутренняя розетка в деревянной стене, что делать?

А ничего! Если на этапе строительства дома вы её не предусмотрели, то ничего вы уже не измените, есть только один толковый выход – взять кабель под цвет древесины и провести от щитка новую накладную розетку.

Розетки Lezard — низкокачественный пластмасс, огнеопасен

Если не хотите заморачиваться и делать подрозетники из металла или асбеста, то можно взять такие, корпус которых не поддерживает горение. Многие производители, например французский Легранд, пишет об этом прямо в инструкции, чтобы проверить пригодность пожаробезопасность конкретной марки, нужно поджечь её корпус и посмотреть, горит или нет

Если тухнет – можете смело устанавливать безо всяких дополнительных мер предосторожности

Видео. Монтаж розетки в бревенчатую стену

На видео показано, что стандартный стакан подрозетника монтируется в установленный ранее металлический стакан.

Высота и размещение розеток на кухне в современной квартире Правильная и удобная установка розеток в квартире Как собрать удобный распределительный щит своими руками Розетка с дистанционным управлением – незаменимая помощь дома

Это интересно: Как убрать розетку, от которой подключена другая розетка

Особенности составления схемы

Процесс монтажа скрытой проводки начинается с того, что составляется схема прохождения каждого электропровода. Конечно, для этого нужно определиться с назначением каждой комнаты и списком приборов, которые будут использоваться в отдельной комнате.

Отталкиваясь от этого, планируют места розеток. Также определяются и с местом размещения осветительных приборов и выключателей. Конечно, розетки и светильники должны питаться током с различных кабелей.

Кроме этого планируют маршруты проведения различных кабелей для отдельного электроприбора (кондиционера, элемента отопительной системы) или группы электроприборов. Следует иметь в виду, что на каждую комнату надо отводить отдельные кабели.

Полезный совет: одним из главных правил разработки схемы является проектирование таких магистралей, которые имеют наименьшее расстояние. Здесь следует понимать, что для прокладки электрокабелей нужно штробить и сверлить деревянные стены. Чем больше штроб и дырок, тем сложнее работать и тем более ослабляется конструкция самого дома.

Лучше всего прокладывать трубы в перекрытиях и затем опускать или поднимать кабели к выключателям и розеткам. Этот вариант значительно уменьшит количество работ по сверлению и штроблению.

Было бы очень хорошо, если бы в середине деревянного дома, находилась подсобная комната. В этой комнате можно разместить все разводные провода (они могут монтироваться открытым способом) и затем, проделав дырки в стенах, провести эти кабели в каждую соседнюю комнату.

Далее в этих комнатах деревянного дома с помощью своих рук можно делать скрытую проводку. Это позволит использовать меньшее количество металлических труб или лотков.

На этапе составления схемы нужно определиться с диаметром и толщиной стенки используемых труб. Нормативные документы определяют, что толщина стенки трубки должна зависеть от поперечного сечения кабеля, который будет в ней проходить.

Правда, есть некоторое исключение: если сечение кабеля не превышает 2,5 кв. миллиметров, то труба может иметь любую толщину стенки.

Ниже приводим табличку, которая определяет зависимость толщины стенки труб от сечения кабеля.

Определить толщину стенки трубы для провода с помощью таблицы

Что касается диаметра трубки, то он должен быть таким, чтобы провод или группа проводов заполняли только 40 процентов внутреннего пространства трубки.

Думаю, вы поняли, что для подбора труб вам придется высчитывать общую мощность приборов в отдельной комнате и определять силу тока, которую должен выдерживать каждый кабель.

Для этого нужно делить общую мощность на 220 или 380 вольт (в зависимости от наличия 2- или 3-фазного электропитания). Сила тока, которую будет пропускать кабель, определяет его максимальное сечение. Определение сечения осуществляется посредством использования специальных таблиц.

Когда схема является составленной, вы можете приступать к закупке необходимых материалов, инструментов и к началу прокладки скрытой проводки.

Провод (кабель) для электропроводки в деревянном доме: правила выбора и применения

После подготовки схемы скрытой проводки и указания мест разветвления нужно определиться с проводом, применяемым в процессе монтажа.

В деревянных домах применяются специальные провода, обозначаемые буквами ВВГнг (А) или ВВГнг-П (А).

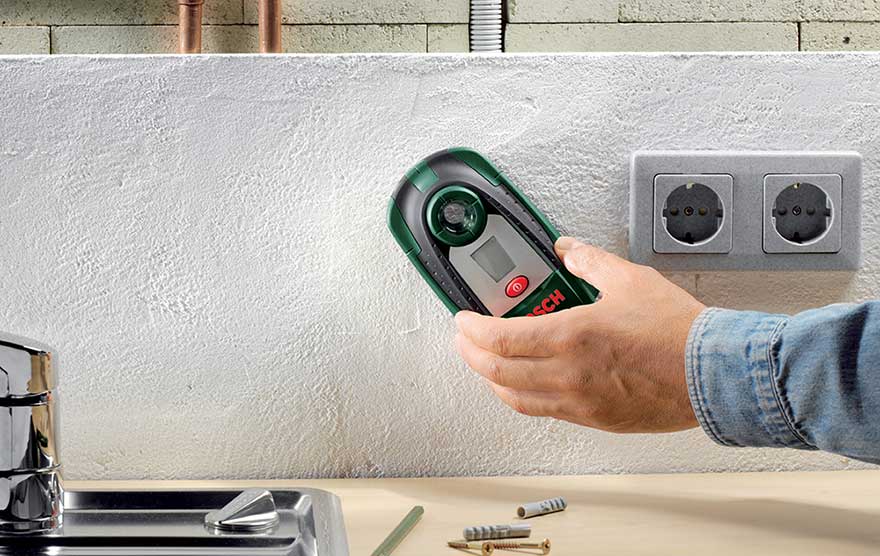

Как найти скрытую проводку в стене квартиры прибором и без

Проводники выполнены из меди, одножильные с количеством проводов до пяти. Особенность кабеля — двойная изоляция:

  1. Внутренняя часть изготовления с применением ПВХ, изолирующего токоведующие части друг от друга. Для удобства монтажа каждый провод имеет свой оттенок.
  2. Внешняя изоляция покрыта защитным слоем из композитного материала, обеспечивающего стойкость к огню. Ее особенность состоит в прочности и гибкости, что исключает трудности в протягивании кабеля по трубе с помощью троса.

Оптимальный температурный режим от -50 до +50 градусов Цельсия. Преимущества изоляционного слоя состоит в защите от коррозии, отсутствие реакции с химическими компонентами, стойкость к деформации при перепаде температур. Устойчивость к горению подтверждается требованием ГОСТ Р МЭК 60332-3-22.

Можно выбрать и другие виды кабелей:

  • ВВГнг LS или ВВГнг-П LS — дополнительная стойкость к некоторым веществам (к примеру, хлористому водороду);
  • NYM — медный кабель, который отвечает требованиям ГОСТ 22483 и отличается усиленной изоляцией в три слоя. Жилы изолируются разноцветным ПВХ, а после оборачиваются в специальную защиту, обладающую огнеупорными качествами. Количество жил в таком изделии — до пяти. При изготовлении применяется современная немецкая технология, гарантирующая высокое качество продукции.

При выборе кабеля для скрытой проводки нужно учесть особенности помещения и не экономить деньги на покупку качественного товара.

Требования ПУЭ

Основной документ электриков своим пунктом 7.1.38 четко указывает на три требования для домашней проводки в деревянном доме:

  1. создавать герметичные металлические пространства из труб или коробов для скрытого размещения в них всей электропроводки;
  2. запретить применение кабелей, поддерживающих горение;
  3. обеспечить доступ к любым поврежденным элементам схемы для замены.

За счет первого требования вся электропроводка помещается в корпуса, способные локализовать процесс возгорания и предотвратить его развитие. Это необходимо выполнять потому, что кабели проходят по всему дому, полностью скрыты от наблюдения. В любом месте может возникнуть возгорание. Найти его быстро, даже обнаружив начало задымления, практически невозможно.

Опытные пожарники, имеющие при себе соответствующее оборудование, не способны качественно применить его к источнику огня — необходимо найти место возгорания электропроводки в стене, да и еще добраться до него. За это время пламя полностью перекидывается на строительную конструкцию, когда потушить его становится проблематично.

Ситуацию может усугубить сухая древесная пыль, скопившаяся во всех щелях. Под действием высокой температуры она взрывается и разносит огонь по всему зданию.

Принцип работы короба для скрытой электропроводки

Электрические защиты из автоматических выключателей и УЗО — устройств защитного отключения призваны ликвидировать токи коротких замыканий, перегрузок, утечек. Однако, они являются техническими устройствами, а, значит — могут совершить отказ в работе или не почувствовать повреждение, если неправильно настроены или подобраны.

Особенно опасны перегрузки токов и неправильно подобранные под них автоматы и провода. Зона срабатывания теплового расцепителя предусматривает питание электросхемы повышенным током, а плохая, старая проводка — перегревается от него. Вот и создастся источник пожара.

В подобной ситуации спасти может только отсутствие притока свежего воздуха, подпитывающего огонь, который не допускает герметически выполненный корпус из прочного металла. За счет перекрытия доступа кислорода происходит самостоятельная ликвидация пожара.

Конструкции коробов для скрытой электропроводки

Наиболее доступно прокладывать кабели в металлических трубах и соединять их концы специальными контейнерами с крышками. Для установки выключателей, розеток, распределительных коробок используют металлические подрозетники и их аналоги с герметизацией ввода для кабеля.


При сборке составных деталей короба может использоваться:

  1. резьбовое соединение;
  2. или сварка.

При первом способе обязательна электрическая связь всех труб и коробок между собой дополнительными проводами через клеммные зажимы под винт.

Однако изготовить их и правильно смонтировать внутри конструкции деревянного дома довольно сложно. Поэтому многие электромонтажники упрощают работу, а часть заказчиков поддерживает их, желая сэкономить на материале и оплате труда.

Для монтажа кабелей предлагаются пластмассовые или металлические гофрированные трубы, которые легко изгибать в нужном направлении. При этом почему-то умалчиваются свойства распространения открытого огня и поддержания горения пластиковой гофры.


Да и с металлическими гофрами не все благополучно. Дело в том, что ток короткого замыкания способен создать электрическую дугу порядка 5000 градусов. Такой температуры вполне достаточно для прожигания тонкостенной конструкции металла гофры. А через образовавшуюся полость огонь успешно прорывается наружу к древесине.

К подобным рекомендациям следует относиться критически, ведь требования ПУЭ написаны на основе очень большой печальной статистики пожаров и происшествий. Их следует не только соблюдать, но понимать, представлять последствия нарушений.

Особенности замены элементов поврежденной электропроводки

Внутри герметичного короба необходимо предусмотреть установку снимаемых крышек, обеспечивающих доступ к кабелю для его замены при выявлении неисправности.

Это требование ПУЭ учитывается на этапе создания проекта прокладки электропроводки. В противном случае любое повреждение силового кабеля создаст массу неудобств владельцу дома.

Защита проводки от усадки

«Проседание» стены с вмонтированной в нее металлической трубой, расположенной по вертикали или горизонтали, может привести к механическому нарушению кабеля.

Этот случай необходимо обязательно предусмотреть исключением:

  • жесткого соприкосновения строительных материалов с трубой герметичного короба;
  • деформации трубы за счет включения компенсирующих конструкций, предотвращающих усилия сжатия от усадки.
Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Эксперт по дому
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
