Открытая проводка в деревянном доме своими руками

Заземление и УЗО

Установка заземления в деревянных домах обязательна по всем требованиям и нормативам эксплуатации бытовых электрических приборов.

При заземлении выполняют следующие действия:

Выкапывают углубление (40 сантиметров) в форме равностороннего треугольника со сторонами длиной 1 метр;
В углах углубления вкапывают металлические изделия или уголки, затем их с помощью сварочного аппарата скрепляют друг с другом;
Через отверстие штыря проводят заземляющий проводник, а после закрепляют его гайкой;
Все заземляющие элементы кабелей подсоединяют к шине, которая имеет зеленоватый окрас проводов.

Установка УЗО в частном доме играет роль защиты от поражения электрическим током в случаях утечки.

Ошибки при монтаже

Причиной возгорания в деревянных домах очень часто становятся ошибки, допущенные в процессе монтажа электропроводки. К наиболее распространенным можно отнести следующие случаи неправильного монтажа. Если кабель прокладывают без дополнительной изоляции, а сечение кабеля выбрано неправильно, деревянные поверхности будут нагреваться, и рано или поздно произойдет возгорание. Поэтому делая скрытую проводку под потолком, необходимо всегда обеспечивать качественную изоляцию кабеля.

При прокладке кабеля под плинтусом не всегда соблюдается необходимое расстояние между плинтусом и проводом. Обязательно нужно оставлять зазоры в 10-15 мм. Ни в коем случае нельзя размещать кабель в гофрированных трубах из ПВХ. Лучше заменить их на металлические трубы или специальные кабель-каналы. То же самое касается укладки кабеля скрытым способом: внутри штрабы кабель можно размещать в металлической гофре или стальной трубе. Еще одной из часто встречающихся ошибок монтажа электросетей является неправильный выбор розеток и выключателей: пластиковые розетки могут быть пожароопасны при установке в деревянном доме.

Монтаж электросетей в деревянном доме имеет множество важных требований и нюансов, которые необходимо соблюдать в целях пожарной безопасности. Знания устройства электросетей в доме пригодятся каждому домовладельцу, ответственному за состояние своего дома, однако монтаж электропроводки в доме лучше все-таки доверить профессионалам. Не стоит также забывать о своевременной диагностике состояния электросетей в доме и соблюдении техники пожарной безопасности. Если у вас остались вопросы по устройству электросетей в домах из бруса, вы можете обратиться за консультацией к нашим менеджерам в ближайший офис компании Holz House.

Где можно прокладывать?

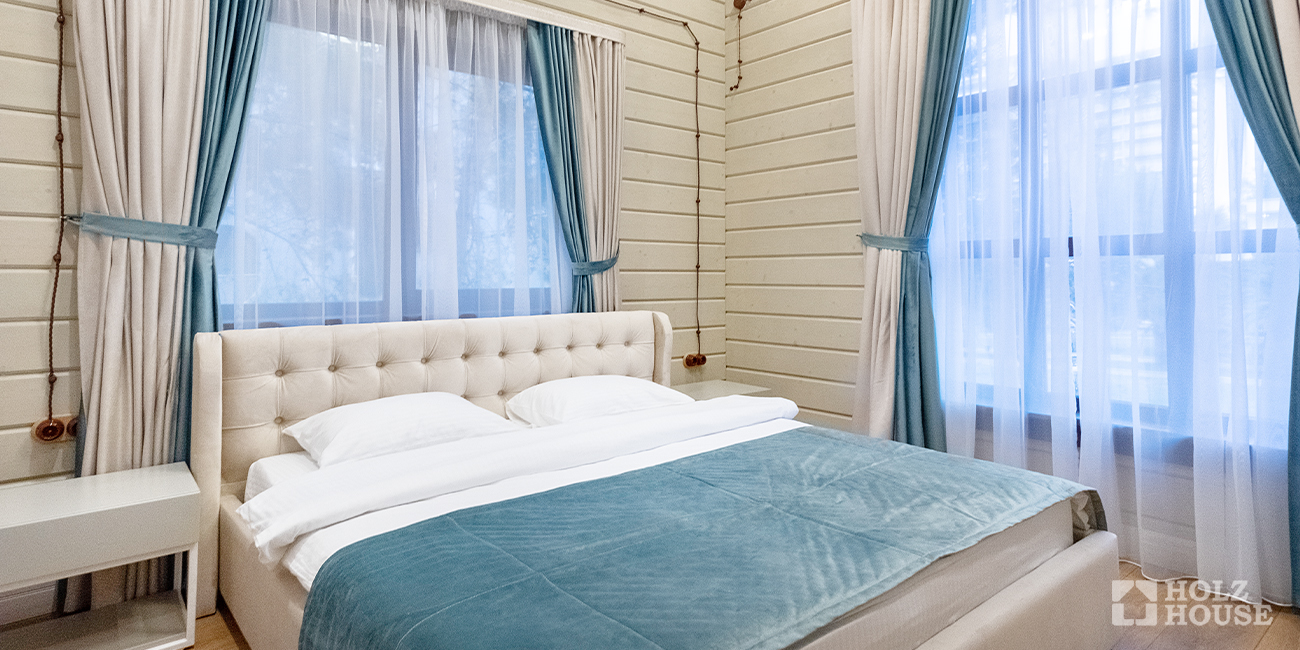

Проводка в ретро стиле имеет особые рекомендации по применению, она актуальна для следующих объектов:

Каркасный / бревенчатый коттедж, изготовленный с применением SIP-панелей.
Квартира с интерьером, сделанным в стиле лофт, винтаж, кантри или прованс.

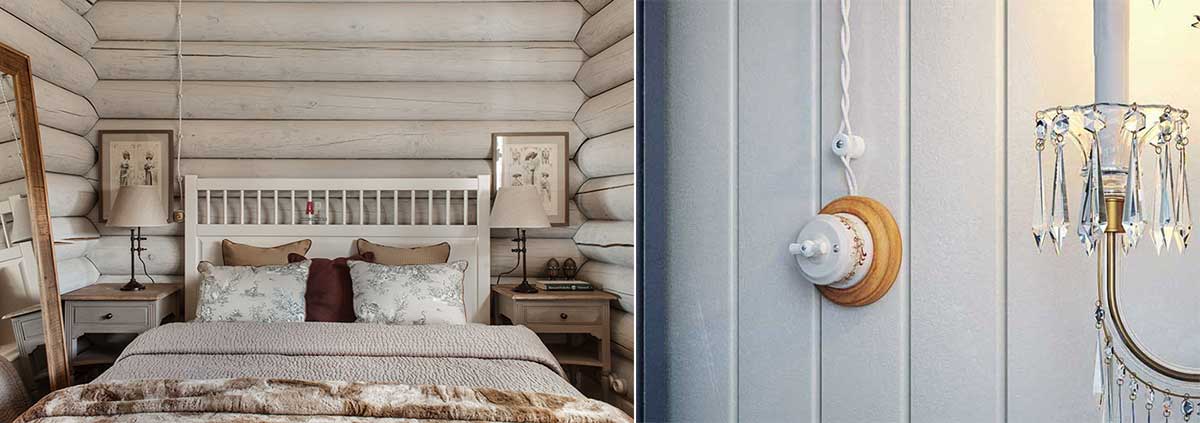

Принимая решение об организации ретро проводки, учтите, что она больше всего подходит для следующих стилей.

Прованс и кантри

Подразумевают обустройство интерьера под стиль сельского дома. Требует применение натуральных материалов, которые в современных интерьерах уже не применяются или вышли из моды.

Винтаж

Один из видов ретро-стиля, подразумевающий применение ламп довоенного времени, старых видов обоев, радиол и других предметов времен СССР.

Лофт

К характерным особенностям стиля относится применение открытых коммуникаций.

Это касается не только электропроводки, но и водопроводных или иных видов труб.

При таком варианте оформления предпочтение отдается голым кирпичным стенам без применения штукатурки.

Также приветствуется удаление перегородок для создания большого пространства.

При монтаже ретро проводки в деревянном доме можно избежать проблем с прокладкой проводов в специальных кабель-каналах со строгим соблюдением правил пожарной безопасности.

Можно обойтись без штробления стен, их шпатлевания и выполнения других смежных работ.

Требования к электропроводке в деревянном доме

Основные правила подвода электроэнергии в домах брусового или бревенчатого типов:

сечение электропроводки должно соответствовать мощности нагрузки с запасом не менее 20%;
для изоляции кабелей должен использоваться эластичный материал, не поддерживающий горение и устойчивый к внешним воздействиям;
рекомендуется открытый способ монтажа, что повышает пожарную безопасность;
в случае применения скрытой схемы внутри перегородок необходимо смонтировать стальные трубы;
в распределительном щите используют устройство защиты линии и общий пакетный выключатель, позволяющий обесточить дом в случае аварии или проведения ремонта;
внутри помещений допускаются провода с медными жилами (из алюминиевого кабеля можно сделать наружную часть проводки от столбов);
для соединения проводников из разнородных материалов следует использовать переходные гильзы, предотвращающие электрохимическую коррозию.

Испытание проводки

Закончив монтаж, заказчику необходимо пригласить сотрудников электротехнической лаборатории. Цель проверки — замеры сопротивления системы в целом, сопротивления заземления и проверка всей автоматики: УЗО, автоматических выключателей, счётчика расхода тока. Если все параметры соответствуют норме, заказчик получает на руки протокол, подписанный ответственным лицом. Этот документ предъявляется в обслуживающую компанию при заключении договора на снабжение объекта электроэнергией.

После окончания работ необходимо пригласить специалиста для проверки системы и получения протокола испытаний электропроводки

При самостоятельном выполнении мероприятий по установке проводки важно соблюдать меры личной безопасности. Поражение электрическим током способно причинить непоправимый вред здоровью, стать причиной смерти

Монтаж осуществляется только при отключённом питании электросети. Ввод оборудования в эксплуатацию проводится в присутствии уполномоченного представителя проектной организации.

Немного об электробезопасности

Во-первых, у нас предусмотрена активная защита, она стоит в электрощите — автоматы, УЗО, УЗИП.

Во-вторых, сделана и пассивная защита, причем речь не только о привычном заземлении. В ванных комнатах предусмотрена система уравнивания потенциалов (СУП), в розетках — безразрывное заземление.

На фото вы заметили два электрощита. Справа расположен силовой, он позволяет подключить резервное питание от генератора. Второй щит — слаботочный. Сюда приходятся кабели интернета, ТВ-антенны и ТВ-розеток. В слаботочном щите предусмотрена и розетка на 220В для подключения роутера и антенного усилителя.

Создание схемы и монтаж электропроводки

Перед монтажом электропроводки начните с создания схемы, где будут указаны все элементы: лапочки, розетки, коробки и т. д. После подготовки проекта рекомендуется отнести его в Госэнергонадзор и получить одобрение.

Если специалисты не находят ошибок, они разрешают подключение электрической сети в срок до пяти суток.

При разработке схемы учтите следующие моменты:

Высота установки распредщита — 1,5 м.
Укладка проводов — только по вертикали / горизонтали.
Места поворотов трассы — под углом 90 градусов.
Установка розеток / выключателей осуществляется с учетом удобства и нахождения бытовой техники. Каких-то отдельных требований со стороны ПУЭ и СНиП не предъявляется.
Прокладка проводов в нижней / верхней части стены осуществляется на удалении от пола / потолка на расстоянии 0,2 м. Разрешается делать монтаж на потолке.

После создания / утверждения схемы можно переходить к расчету комплектующих и их покупке.

При составлении чертежа ориентируйтесь на удобство применения. При этом в детских комнатах старайтесь не использовать открытую проводку из-за риска попадания ребенка под напряжение при повреждении кабелей.

Элементы открытой электропроводки

Основными элементами наружной проводки являются:

провода;
углы поворотные наружные и внутренние;
тройники;
заглушки;
кабель-каналы;
плинтуса с кабель-каналами;
переходы на кабель-канал, имеющий другое сечение;
шурупы;
дюбель-гвозди;
керамические изоляторы;
скобы электротехнические;
хомуты;
распределительные коробки;
ПВХ-коллекторы (гофрированные трубы).

Одним из важнейших элементов проводки являются распределительные (распаечные) коробки, в них провода соединяются и разводятся на выключатели и розетки. Крепят такие коробки к стенам на дюбеля или саморезы. Внутри коробок провода соединяются клеммами или путем распайки. Коробки устанавливают в доступных местах для быстрого устранения неисправности. Их не рекомендуется устанавливать в помещениях в повышенной влажностью.

Расчет материалов

Еще один подготовительный этап подразумевает расчет и покупку необходимых материалов.

Вам потребуются:

Провода разного сечения. Для осветительной сети применяются 2-жильные сечением на 0.75 / 1.5 кв. мм. При подключении розеток рекомендуется использовать 3-жильные провода. Два из них — фаза и ноль, а третий — заземление. Толщина провода должна быть 2,5 кв. м. При расчете длины кабеля добавляйте 10-20%.
Изоляторы. Рассчитываются с учетом одной-трех штук на один метр проводки (про это написано выше).
Розетки, выключатели, устройства защиты и осветительные устройства — покупаются с учетом монтажной схемы.

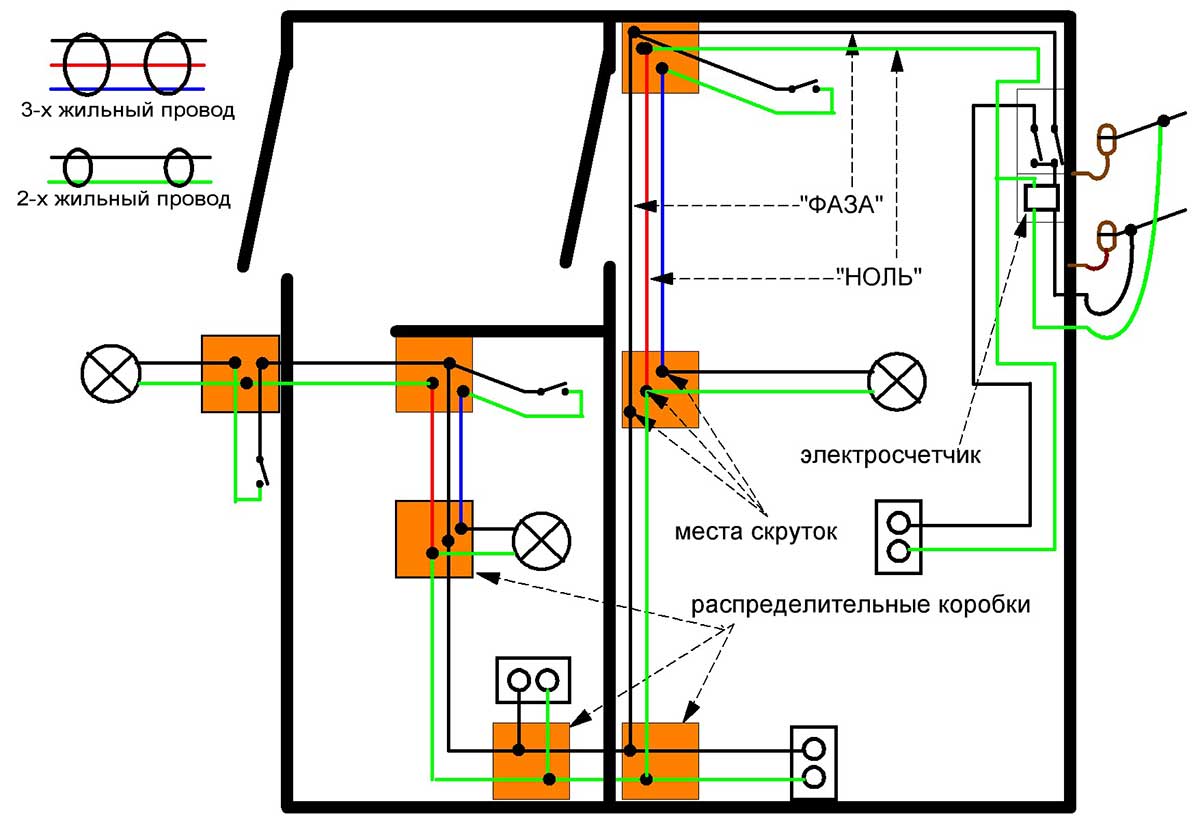

Схема проводки. Правила проектирования

Грамотное построение схемы электропроводки – залог качественного монтажа и безопасности проложенных электросетей. Составляя схему проводки, нужно учитывать некоторые нюансы. Электрические щитки, счетчики и розетки должны располагаться в легкодоступных местах, чтобы в случае замыкания их можно было отремонтировать или заменить. Выключатели размещают на открытых местах в доме: безопасность должна быть важнее эстетической составляющей при установке электросетей. Оптимальная высота выключателя – 50 см от пола. Продумайте заранее месторасположение и количество розеток в доме – их должно быть достаточно, чтобы не пользоваться удлинителями. При составлении схемы проводки нужно избегать ситуаций скручивания и перегибов электрического кабеля. Линии на схеме стараются располагать под прямым углом к полу или стенам. Разводку делают на расстоянии 15 см от пола или потолка. Разводку кабеля нужно проводить в соответствии с расчетами нагрузки. По возможности не стоит усложнять схему электропроводки в деревянном доме, лучше создавать ее по типовым решениям.

Пошаговая инструкция по монтажу

	Заводим ввод через наружную стену дома или через фундамент в ВРУ, предварительно выбрав для него место с открытым доступом со всех сторон и на расстоянии не менее метра от источников воды (труб горячей и холодной воды, отопления и канализации).
	Если в доме несколько этажей, то на каждом из них монтируем ЩУ в доступном месте, желательно строго друг над другом для удобства прокладывания кабелей питания между ними.
	Размечаем или делаем ниши под выключатели, розетки и распределительные коробки.
	Монтируем кабельные изделия (гофрированная или круглая труба из металла или пластика, короб) на стене или в простенках (скрытая проводка) и по деревянным конструкциям.
	Протягиваем провода от розеток, выключателей и точек освещения к распредкоробкам при помощи заранее протянутого троса. К ним подводим питающий провод и соединяем со ЩУ.
	После завода кабелей в распределительные коробки, ВРУ и ЩУ делаем разделку концов и соединяем скрученные провода при помощи сварки или пайки и соединительными клеммами (пример клеммы WAGO).
	Присоединяем все концы проводов к автоматам и другим приборам. Многожильные провода обязательно обжимаем контактными клеммами, потом присоединяем к устройству.

Монтаж электропроводки в деревянном доме своими руками: внутренние работы

Монтаж эл проводки в деревянном доме может иметь некоторые различия в технологии укладки кабеля, а также в расходных материалах независимо от выбранного типа. Скрытую проводку прокладывают обычно при более эстетичной отделке стен, размещая их в специальных коробах из металла или негорючего пластика непосредственно между основанием стены и обшивкой (могут монтироваться в утеплитель). Такой вариант идеально подходит при капитальном ремонте деревянного дома или сразу после его постройки.

Распределительный щит для эл проводки в деревянном доме

Скрытая электропроводка в деревянном доме укладывается в огнеупорные короба. Если они монтируются на дерево или легкоплавкие изоляционные материалы, то перед этим места укладки должны быть тщательно обработаны огнезащитой.

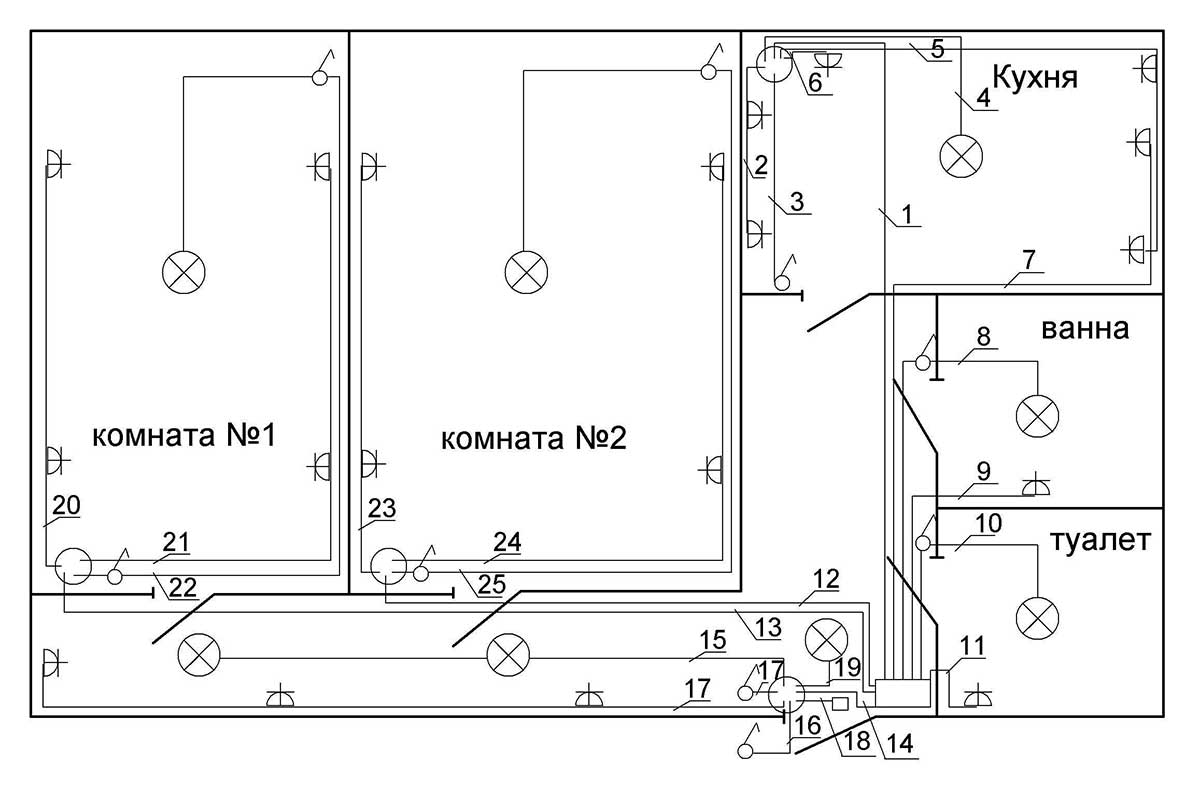

Схема электропроводки в деревянном доме

В качестве кабель-каналов особенно предпочтительны медные трубы или алюминиевые, так как они дешевле. Их предпочитают, так как они легко гнутся на «холодную» и не передают тепло при нагреве кабеля. Стальные же часто выбирают из-за более низкой стоимости, но при значительных поворотных радиусах их приходится нагревать газовыми горелками или паяльными лампами.

Скрытая проводка в деревянном доме: разработка проекта и определение трассы

Проект разводки электропроводки в частном доме

Начиная работы, важно составлять подробный монтажный проект разводки проводов, согласно которой выполняется нанесение трассы линий проводов и установка точек расположения разветвительных и соединительных коробок, выключателей и розеток, а также элементов электросети. Что касается самой трассы, то желательно, чтобы она имела как можно меньше загибов и наклонных линий (в идеале, все линии должны быть параллельны между собой и относительно стен/пола комнаты), но если это невозможно, то следует предусмотреть соединительные коробки для нескольких линий проводки

Они, как правило, размещаются в максимально доступных местах для обслуживания, а не в перекрытиях или перестенках

Что касается самой трассы, то желательно, чтобы она имела как можно меньше загибов и наклонных линий (в идеале, все линии должны быть параллельны между собой и относительно стен/пола комнаты), но если это невозможно, то следует предусмотреть соединительные коробки для нескольких линий проводки. Они, как правило, размещаются в максимально доступных местах для обслуживания, а не в перекрытиях или перестенках.

После распланировки монтажной трассы можно подготавливать стены, а именно сверлить отверстия для коробов и металлических патрубков или штробить, в зависимости от выбранного типа установки.

Электрика в деревянном доме своими руками: как правильно выбрать короба и трубки

Размер трубок зависит от диаметра выбранного кабеля, а также от количества линий проводки (в одну трубку не рекомендуется укладка более двух линий). Необходимо чтобы электропровода протягивались в них легко, не занимая при этом более 40% их внутренней площади. Толщина металла также имеет значение, чтобы предотвратить их прогорание при коротком замыкании.

Кабель-каналы на мансарде частного деревянного дома

К примеру:

при выборе проводов из меди (сечением ≤ 2,5 кв.мм) и из алюминия (≤ 4 кв.мм) толщина не нормирована;
для кабелей с диаметром ≤ 6 кв.мм – толщина должна быть не менее 2,5 миллиметров;
минимум 2,8 мм допускается для труб из алюминия и меди с сечением ≤ 10 и 4 кв.мм соответственно;
3,2 миллиметра – для проводов диаметром ≤ 25 и 10 кв.мм.

Основные правила при выполнении работ

Подготовив поверхности, можно приступать к прокладке коробов и размещению подрозетников и выключателей. Для этого в поверхностях просверливаются гнезда нужного размера и заводятся трубы, к которым и будут крепиться монтажные коробки.

Распредкоробка: подготовка к распкайке

В том случае, когда используется медный кабель, после заведения важно развальцевать концы и припаять к самой коробке, а края стальных можно прикрепить сваркой. Распаечные коробки устанавливаются таким же способом, главное, чтобы все соединения имели надежную антикоррозийную защиту, а все элементы общей конструкции заземлены без разрывов в цепи

Для электропроводки обычно используются трехжильные или пятижильные провода, оснащенные заземляющими проводниками. На концах труб устанавливают особые втулки, защищающие изоляцию от возможных повреждений.

Далее можно приступить к присоединению жил кабеля к электрооборудованию. При подсоединении электророзеток и выключателей нельзя допустить повреждения изоляции элементами крепежа.

Способы прокладки проводки в деревянных домах – какие могут возникнуть сложности

Для того, чтобы проложить кабель в деревянном доме, необходимо определиться со способом монтажа. Способов, как уже говорилось, существует два. Так вот, при условии, что планируется обшивать стены изнутри, равно как и штукатурить, наиболее удобным будет вариант монтажа скрытой проводки. Если же проводка в деревянном доме прокладывается после ремонта и отделки, или же облицовка стен не планируется вовсе, то удобнее будет наружное или открытое расположение кабелей. Сейчас более конкретно рассмотрим каждый из этих способов, а также попробуем понять, какие есть достоинства и недостатки каждого из них.

Нюансы монтажа скрытой проводки в деревянном доме

Оптимальными для такой работы будут кабели, имеющие негорючую изоляцию. Но, в любом случае, их необходимо протянуть в гофрированный рукав из металла или пластика. Так же понадобится:

коронка по дереву,
дрель,
крепежные скобы (клипсы) по размеру гофры,
саморезы.

Основная задача, это согласно схеме, высверлить в стенах при помощи дрели с коронкой, отверстия необходимого диаметра под распределительные коробки, розетки и выключатели.

Важно! Распределительная коробка должна находиться над каждым выключателем. При необходимости над розетками засверливаются отверстия

Также следует обратить особое внимание на соблюдение схемы и количество групп кабелей

Скрытая проводка в доме проходит на расстоянии 15-20 см от потолка. Что же касается расположения электро-точек, то их высота уже на усмотрение мастера. Провод, уложенный в гофре, крепится при помощи пластиковых клипс и саморезов к стене в углублениях между бревнами. Таким образом скрытая проводка в бревенчатом доме не будет мешать последующей отделке помещений.

В каждом месте, где будет установлена распределительная коробка, выключатель или розетка, оставляются хвосты около 10-15 см для последующей разводки и подключения. Следует помнить, что устройство внутренней проводки деревянного дома подразумевает использование кабелей большего сечения, нежели наружная, за счет отсутствия естественного охлаждения.

Монтаж открытой проводки в деревянном доме – плюсы и минусы

Наружная электропроводка в деревянных домах монтируется намного проще. В этом случае не требуется засверливание для коробок и выключателей. Прочертив будущие трассы в соответствии со схемой, необходимо закрепить распределительные коробки в нужных местах, после чего между ними зафиксировать кабель-канал, в который позже и будут укладываться провода. Так же и выключатели с розетками не требуют засверливания.

Минус подобного способа в том, что все провода (вернее кабель-каналы в которых они проходят) видны на стенах, что не каждого устраивает. Ну а из плюсов наружной проводки в деревянных домах можно назвать более простой монтаж, а также использование кабелей меньшего сечения. К тому же, в случае пробоя изоляции провода или другого подобного происшествия, намного упрощается ремонт. Ведь внешняя проводка в деревянном доме позволяет его производства без ущерба отделке. Для этого необходимо лишь вскрыть кабель-канал и заменить испорченный кусок провода от одной распределительной коробки до другой.

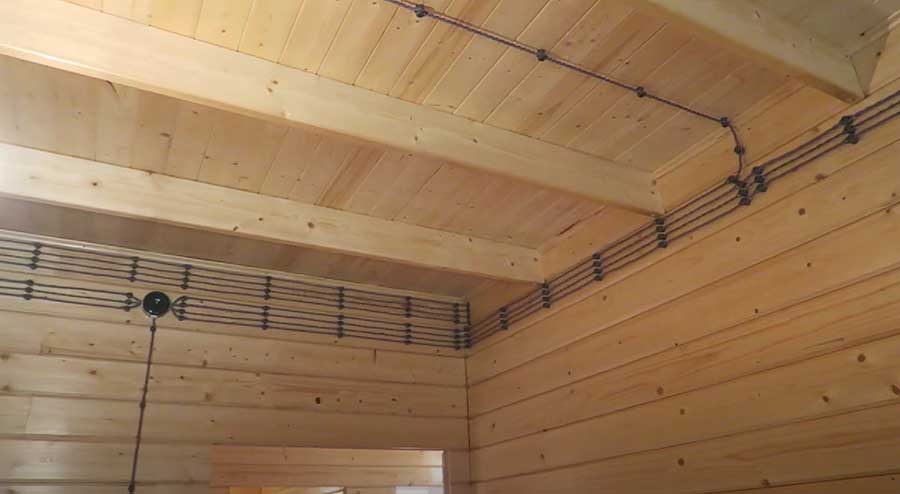

Монтаж ретро-проводки в деревянных домах – особенности работы

В наше время стиль «ретро» стал достаточно популярным во всех направлениях. Не обошло это веяние и электроприборы, равно как и проводку. А заключается подобный стиль в следующем. По прочерченной трассе через равные промежутки, к стене крепятся керамические изоляторы в форме грибка, на которые и фиксируется скрученный в жгут двухжильный кабель. В остальном же монтаж электропроводки под старину в деревянных домах ничем не отличается от открытого метода.

В случае применения такого способа кабель не соприкасается с деревянной поверхностью, а по тому никакая дополнительная защита от возгорания не используется. Для того, чтобы наиболее полно понять, как производится подобный монтаж ретро проводки в деревянном доме, предлагаем Вашему вниманию небольшой фотообзор таких работ, выполненных домашними мастерами.

При применении этого метода имеет смысл приобрести о лампы, имеющие более старинную форму. Называются они в народе «лампами Эдисона». К положительным качествам ретро-проводки в деревянных домах можно отнести необыкновенный антураж, который она создает. И даже если она будет выполнена не профессионально, интерьер оживится в любом случае.

Типичные ошибки при монтаже электропроводки в деревянном доме

https://youtube.com/watch?v=HsJiGTS4cas

В материале выше, в основном показано как не нужно проводить электричество в деревянном доме скрытым образом, не смотря на авторитетность телепередачи. ПУЭ составили специалисты, согласно очень большому опыту всевозможных проблем при устройстве электричества в деревянных строениях и тяжких последствиях типичных ошибок. В данном видео «эксперт» допускает скрытый монтаж электрических проводов в пластиковой гофротрубе – это нарушение; основная проводка проложена в металлической гофротрубе – это нарушение; используются пластиковые, монтажные подстаканники – это тоже нарушение. Ко всему прочему, «эксперт» не допускает устройство распаечных коробок – что влечёт за собой очень большой перерасход материалов, а тем временем, грамотно произведённая коммутация проводов в распаечной коробке, не принесёт никаких проблем. Нарушено ПУЭ и СП 31-110-2003

На данном видео, человек в белой каске не стесняясь показывает, как нельзя проводить электричество в деревянном доме, хотя ему кажется, что всё правильно. Пластиковые гофротрубы, в которых проложены провода, пластиковые стаканы – и всё это при скрытой прокладке электрических магистралей в дереве! Не делайте так! Нарушено ПУЭ и СП 31-110-2003

Как развести электропроводку в деревянном доме

В зависимости от выбранного способа устройства (закрытый, ретро или в кабель канале) для монтажа потребуются следующие инструменты и материалы:

— кабели (длину лучше брать «с запасом»),клеммники, распредкоробки, пластиковые «стаканы» для розеток и выключателей
— дрель и перфоратор с насадкой по дереву
— клипсы для закрепления металлогофры
— шуруповерт и саморезы

Согласно подготовленной схеме, перфоратором в стенах вырезаются круглые отверстия под распределительные коробки, выключатели и розетки. Производится монтаж. При прокладке кабелей в стальной трубе, следует зашкурить все металлические заусенцы в местах соединений, иначе сохраняется опасность повреждения изоляции.

Разводка электропроводки по гофрам или кабель каналам не требует высверливания дополнительных отверстий. Надо лишь нанести линии разметки вдоль стен как на подготовленной схеме. Затем обозначаются места крепления распределительных коробок и выключателей/розеток. Далее с помощью шуроповёрта на деревянной стене крепится кабель канал, в который укладывается провод соответствующего сечения.

Как внешняя, так и внутренняя проводка должна монтироваться без лишних скруток и соединений. Чаще всего замыкание и возгорание случается именно в них. Если есть необходимость, то два кабеля «спаиваются» с помощью специализированных клеммников, а не изоленты или паяльника.

Заключение

Электропроводка в деревянном доме своими руками должна быть выполнена с учетом всех правил. Грамотно выполненный монтаж проводки из качественных материалов обеспечит долгий срок службы. Для того чтобы грамотно выполнить весь объем электромонтажных работ, ознакомьтесь со схемой и правильно посчитайте количество материалов и метраж кабеля.

Если вы не уверены, что справитесь с работами самостоятельно, пригласите специалистов, ведь от грамотного монтажа и подключения электросети в вашем доме зависит ваша безопасность и сохранность имущества.
