Устройство сливного механизма для унитаза: разновидности систем слива

История возникновения

Унитазы со сливными бачками впервые появились около 80 лет назад, в 1940-х годах, когда впервые была предложена конструкция унитаза с наполнительным бачком. Первый унитаз со сливным бачком появился в Англии. В то время водопровод еще не получил достаточное распространение, а смывать унитаз приходилось вручную, что доставляло массу неудобств. Благодаря наполнительному бачку использовать унитаз и его функцию смыва стало намного удобней.

В дальнейшем, с появлением водопровода, использовать наполнительный бачок стало еще удобней, его снабдили наполнительным клапаном, который автоматически перекрывал поток воды из водопровода.

Со временем производились улучшения клапанов наполнения унитаза и увеличивали экономию воды, конструкция унитаза и смывного бачка при этом осталась примерно такой же, как и в 1940-х годах.

Какие поломки происходят чаще всего

Основные неисправности связаны с арматурой бачка, кнопкой слива, крышками унитазов с микролифтом.

Непрерывно текущая вода в чашу

Одно- и двухрежимные механизмы слива имеют уплотнительное кольцо. Со временем силикон теряет эластичность, трескается и начинает плохо держать воду. В результате появляется течь. Для устранения неполадки нужно демонтировать сливной клапан, повернув его против часовой стрелки и вытянув вверх, и поменять запорное кольцо на седле колонки.

Запорное кольцо клапана слива унитаза Roca

880 руб. Заказать

Вытекающая через перелив вода

В заливной арматуре Roca поплавок находится внутри стакана. Это помогает резко перекрывать подачу. При выходе механизма из строя, например из-за треснувшего негерметичного поплавка, клапан постоянно открывает подачу воды, избыток которой начинает уходить через перелив. Для решения проблемы нужно отсоединить гибкую подводку слева или снизу бачка, снять и заменить наливную арматуру. При установке нового впускного клапана необходимо отрегулировать уровень воды с помощью вращения пластикового штока по или против часовой стрелки.

Заливная арматура унитаза Roca

от 1 000 руб. Купить

Медленное наполнение бачка

Причиной медленного наполнения может быть засорившийся фильтр наполнительного механизма, стоящий на входе. Это происходит после ремонтов на магистралях, когда в систему водоснабжения попадает песок. Нужно отключить подачу воды, отсоединить подводку, вынуть и промыть фильтр под сильным напором, установить обратно и убедиться в нормальной работе клапана.

Поломки крышки с микролифтом

Заводской брак или принудительные захлопывания крышки приводят к тому, что функция плавного опускания перестает выполняться из-за разрушения креплений. Они не подлежат ремонту. Для восстановления работоспособности микролифта их нужно заменить.

Боковое подключение

Рассматривая все «плюсы и минусы» вариантов подключений, рекомендуют варианты с подводкой воды снизу, так как она более эффективна и комфортна. Она меньше создает шума, когда заполняется бачок.

Для этих же целей применяются системы «антивсплеск», их запорные клапаны более надежны в эксплуатации.

Недостатком такого подключения можно назвать наличие прокладок, поскольку их нарушенная герметичность немедленно повлечет за собой самые печальные последствия.

Винтажная сантехника с использованием рычагов или цепочки образца «а-ля Советы».

1. Сантехническое оборудование, которое использовали во времена СССР, оснащали рычагом, к которому крепили цепочку или шнурок. Сегодня у современной сантехники подобное можно встретить разве что у сантехнического оборудования, в стиле «старинный».
2. Кнопка является универсальным решением в любой системе. Преимуществом можно назвать короткий ход и возможность контроля объема сливаемой жидкости.
3. В двухрежимном баке применяют, соответственно, двухкнопочную опцию. Одну делают ответственной за слив определенных объемов, а вторую – за то, чтобы бачок освободился полностью. Такие системы экономят воду, но вместе с тем и ее настройка, и ремонт являются более сложными.

Тут гораздо более широкое разнообразие вариантов, но для простоты остановимся на следующей классификации:

• Самые простые разновидности типов гидроклапана – поплавковые. Поплавковую систему можно охарактеризовать так – управление запорным клапаном осуществляется при помощи коромысла/балансира, или рычагов, которые связаны с гидропоплавком.
• Мембранную систему можно охарактеризовать так: когда завершается заполнение бачка, мембрана подвергается давлению воды, и она, в свою очередь, задействует запорное устройство. В наши дни популярность сантехники с приспособлениями мембранного типа растет, но все чаще и чаще от них начинают рекомендовать отказываться в пользу рычажных систем.

Анализ технических характеристик и особенностей эксплуатации дает следующую информацию:

1. Выходят из строя мембраны внезапно, и угадать этот момент не всегда представляется возможным, в какой-то момент просто происходит отключение блокировки перелива. При наличии хорошей звукоизоляции в санузле можно слишком поздно услышать журчащие звуки переливающейся на пол воды, и последствия могут быть крайне плачевными.
2. Если механизм сломается, то отремонтировать его будет проблематично, даже если имеется запасная мембрана. Также массу времени займет регулировка механизма после того, как мембрану заменили. И даже это не 100% гарантия четкого срабатывания мембранного клапана.

Можно считать оптимальным выходом при такой поломке замену не мембраны, а всей системы сразу, хотя бы на простой поплавковый тип.

Рекомендации по выбору

Большинство унитазов выпускают и реализуют с готовой запорно-спускной арматурой.

Если она отсутствует в комплектации или требуется замена, то при ее выборе могут стать полезны следующие советы:

• Когда в бачке меняют старую арматуру, желательно, чтобы новая была от того же производителя и одинаковой с ней марки.
• При покупке не помешает убедиться в том, что все прокладки мягки и эластичны. Не стоит выбирать изделия со слишком тонкими резиновыми уплотнителями, так как это усложнит борьбу с протечками.
• Можно визуально осмотреть пластиковую арматуру и убедиться в том, что на ней отсутствуют дефекты в виде трещин, заусенец, неправильной формы.
• Хотя арматуру продают в упаковке, после повреждения которой ее сложно вернуть продавцу, лучше все-таки удостовериться в том, что клапан в выпускном узле и поплавок в запорном легко перемещаются.
• Более надежную фиксацию к бачку обеспечивает запорный механизм с латунной резьбовой муфтой и гайкой. Металлическое соединение позволяет плотнее прижать резиновые прокладки к поверхности бака, одновременно затрудняя самоотвинчивание.

Рис. 9 Полный комплект для монтажа нижней подводки

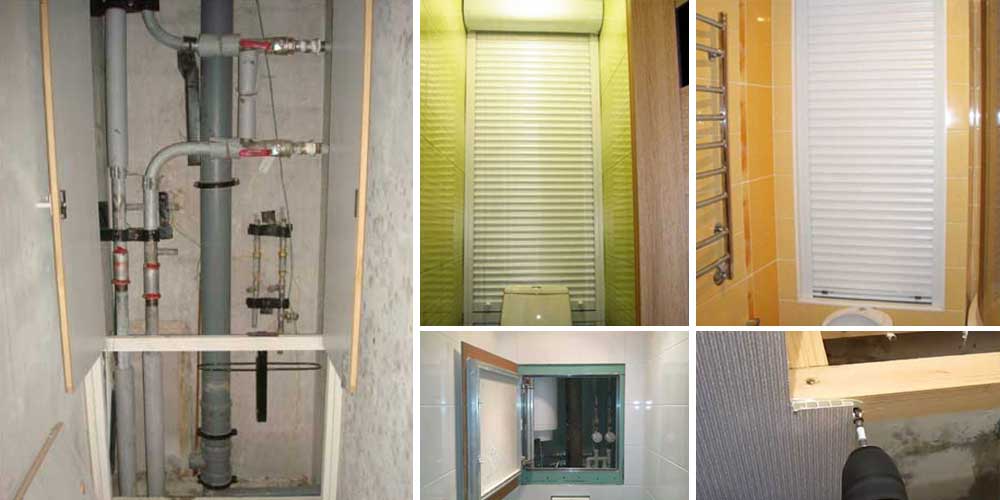

Как закрыть трубы в туалете: различные варианты и технология проведения работ.

Практически все производители выпускают арматуру с двумя кнопками для работы бачка в обычном и экономичном режимах. Это оптимальный вариант спускной арматуры, которую следует приобретать. Самый простой способ определить качественную арматуру из ряда представленных — взвесить ее на руках

Чем тяжелее изделие, тем более надежным оно будет в эксплуатации
Важно обращать внимание и на размеры крепежных болтов арматуры. На низкокачественных изделиях они имеют малое сечение и небольшой размер, в высококачественной арматуре (Alcaplast) болты намного массивнее
Фирмы, выпускающие наиболее качественную арматуру: чешская Alcaplast, турецкая Nova, российская АНИ пласт

Как правильно выбрать запчасти для унитаза

При выходе из строя элементов сливной системы важно выбрать правильный вариант, который будет соответствовать заводской комплектации. Узлы могут отличаться по материалу изготовления

Самыми качественными и долговечными считаются изделия из бронзы и латуни. Однако они характеризуются высокой стоимостью.

Ремкомплект для унитаза подбирается исходя из модели бачка. Важными параметрами являются местонахождение впускного отверстия, его размер, диаметр просвета для слива и общие габариты устройства, которое должно свободно войти в бачок. Сливной механизм для унитаза может быть представлен единой конструкцией или состоять из отдельных (сливного и заливного) устройств. Второй вариант заметно облегчает и упрощает процесс замены изделий.

При поломке элементов сливного механизма ремкомплект подбирается исходя из модели бачка.

При выборе клапана следует обратить внимание на качество изготовления изделия. Под собственным весом механизм должен срабатывать

Необходимо, чтобы все его узлы были подвижными, двигались плавно и беспрепятственно. Заедания любого рода должны отсутствовать.

Выбирая механизм слива, следует внимательно осмотреть элементы. Они должны иметь цельный корпус, лишенный сколов и трещин, и правильную геометрическую форму, что будет способствовать эффективной и бесперебойной работе. Запчасти для унитаза, изготовленные из качественного материала, имеют высокую стоимость.

Уплотнители и прокладки следует приобретать из силикона. Такие изделия, в отличие от резиновых, характеризуются прочностью, надежностью и долговечностью. Элементы проверяются на сдавливание и сгибание. Они не должны деформироваться или трескаться.

На заметку! Наилучшими эксплуатационными и прочностными свойствами обладают уплотнительные элементы, при изготовлении которых для усиления эластичности добавлен каучук.

Новые детали механизма должны быть качественные, без сколов и трещин.

Производители запорной арматуры для унитазов

На отечественном рынке арматуры для унитазов лидирующие позиции занимают российские и чешские производители. Многим известны торговые марки АНИ пласт, Iddis, ИнкоЭр из России, выпускающие товар высокого качества.

Им составляют конкуренцию чешская арматура брендов Alcaplast, Jika, которая во многих случаях по качественным показателям превосходит российскую.

В торговой сети реализуется и самая дорогая унитазная арматура производства Германии торговой марки Sanit.

Аналогичный товар на российский рынок поставляет турецкая фирма Nova.

Среди вездесущих китайцев представлено не так много изделий с определенными брендами. Практически все они поступают на рынок без маркировки, иногда встречаются изделия малоизвестных торговых марок типа Сатурн.

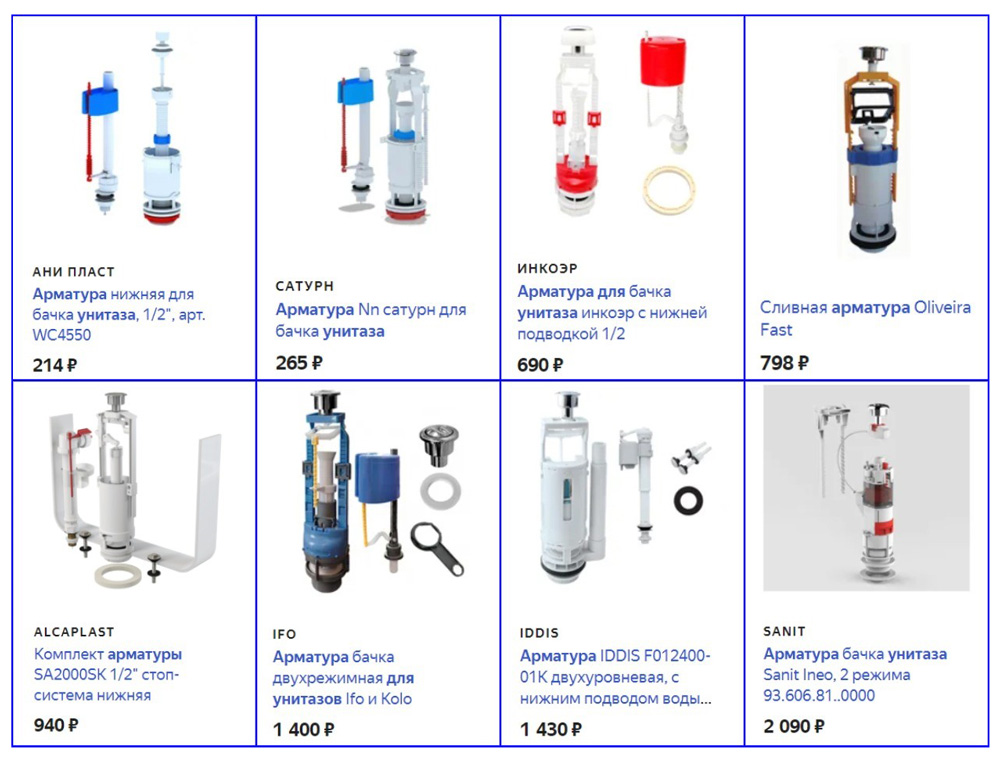

Рис. 10 Стоимость арматуры от популярных производителей

Запорная и спускная арматура для сливного бачка с нижней подводкой обеспечивает его функционирование с максимальной эффективностью, безопасностью и заданными режимами работы. Благодаря конструкции с широким рядом настроек она может устанавливаться практически в любой унитазный бачок.

Источник

Нижний подвод – некоторые особенности моделей

Большее распространение получили бачки с боковым подводом, но в некоторых случаях целесообразнее применить нижний подвод. Выглядит он более эстетично, требует меньше места. Поломки обычные, как у всех бачков, но способы устранения несколько отличаются. Вода может безостановочно поступать в бачок из-за низкого давления в водопроводе. Мембранный клапан не срабатывает, и выходом является замена его на штоковый, который не зависит от давления.

Неправильно работающий слив, недостаточное или чрезмерное наполнение бачка чаще обусловлены неправильным положением арматуры, когда она касается стенок. Регулируем положение так, чтобы арматура перемещалась без касания к стенкам. Если вода сливается через перелив, требуется регулирование поплавка подкручиванием винта.

Самой распространенной проблемой в бачках с подводкой снизу является протекание в местах соединения. Когда нарушена герметичность, восстанавливаем ее, применяя сантехнический герметик или меняя прокладку.

Разновидности сливных бачков

Сливные приборы могут иметь определенные отличия и в конструкции, и в принципах работы, и во внешнем виде – дабы разобраться в них, рассмотрим основные критерии классификации бачков.

Критерий №1: тип спускового механизма. Различают два типа спусков:

• Кнопочный – наиболее современное и надежное решение. Применяется практически во всех закрытых сливных бачках новой модификации. Кнопка может располагаться или на крышке, или сбоку сливного прибора.
• Подвесной – цепочка или рычаг. Используется преимущественно в подвесных сливных бачках. Спусковой механизм, как правило, располагается сбоку корпуса прибора.

Критерий №2: место размещения. Чаще всего бачок устанавливается слитно с унитазом – такие традиционные модели привлекательны тем, что освобождают от необходимости подводить специальную выпускную трубу от емкости бачка до чаши унитаза. Второй вариант – настенный подвесной бачок – более сложный в исполнении: нужно надежно закрепить прибор на рабочей поверхности и провести дополнительные входящие и выходящие трубы. Но зато подвесной бачок выигрывает в плане эстетики – его можно замаскировать под настенную нишу.

Критерий №3: материал. Современные сливные бачки изготавливаются преимущественно в двух вариациях: фаянсовые – приборы самых разнообразных форм и цветов, получившие популярность за счет выгодного сочетания сравнительно доступной цены и высокого качества; пластиковые – дешевые модели, которые чаще всего встраиваются в стены, что защищает их от внешних воздействий.

Как видите, привычный для всех сливной бачок на деле оказывается не таким уж и простым прибором. Перед вами основные элементы оборудования, принципы его функционирования и отличительные особенности разных моделей – эти сведения помогут вам и при выборе бачка, и при диагностике его неисправностей, так что не пренебрегайте ими, если хотите, чтобы вашему бытовому комфорту ничего не угрожало.

Устройство

В основе механизма всех унитазов лежит принцип водяного затвора. Устройство имеет свою систему рычагов, поплавок и пломбу, которые служат для перераспределения воды внутри конструкции. Другими словами, устройство подает воду, механизм способствует ее накоплению, а затем в нужный момент происходит смыв. Подвод воды производится при помощи шланга, запорный клапан надежно удерживает воду от протекания, и перекрывает подачу, когда бак наполнен. Поплавок регулирует уровень набранной воды. Все это называют арматурой для унитаза. Именно она отвечает за его надежную работу.

Конструкция типичного унитаза состоит из двух емкостей. Первая – это сливной бак, он находится наверху и служит для накопления и последующего выплескивания воды во вторую емкость – чашу. Она располагается на полу и закреплена к нему. Однако бывают модели, которые имеют боковое, настенное крепление.

Когда вы нажимаете на рычаг, происходит слив. Принцип гравитации устремляет поток вниз, вода попадает в чашу и смывает с нее отходы, унося их в канализационный сток.

Устройство слива унитаза

Основные поломки и методы починки

Прежде чем осуществлять ремонт сливного бачка унитаза с кнопкой важно разобраться, что именно за проблема возникла. Вне зависимости от типа исполнения арматуры сливной емкости унитаза, основных неполадок в работе этого сантехнического оборудования три:

• постоянный ток воды в канализационную систему либо внутрь помещения;
• отсутствие напора воды на входе в емкость;
• невозможность управления механизмом слива.

Эти неисправности могут возникнуть по разным причинам, в зависимости от которых и решается, как починить сливной бачок унитаза с кнопкой:

1. Неплотное прилегание груши (пробки) к сливному отверстию. Минимизировать вероятность возникновения такой ситуации можно, изначально приобретая надежную сантехническую арматуру от известных производителей.

Диагностика осуществляется следующим образом: после снятия крышки к штоку пробки прикладывается дополнительное усилие, прижимающее ее к сливному отверстию. Если течь устраняется, можно исправить ситуацию, немного утяжелив пробку путем навешивания на шток дополнительного груза в виде нержавеющих металлических гаек, например.

Если же течь не прекращается, следует заменить пробку либо очистить поверхность сливного отверстия от отложений, возникающих в процессе эксплуатации (особенно при использовании слишком жесткой воды).
Также возможно нарушение работы механизма, регулирующего подачу воды в емкость. При этом происходит сброс постоянно поступающей воды в канализационную систему через трубку перелива.

В этом случае необходимо обратить внимание на целостность элементов конструкции арматуры: штанг, креплений, поплавка, впускного клапана и при необходимости произвести их замену/ремонт. Либо просто отрегулировать положение поплавка, после чего надежно зафиксировать его.Течь внутрь помещения вызывается двумя причинами: нарушением целостности самого резервуара или неплотным прилеганием прокладок в месте резьбовых соединений – в точке сочленения бачка с унитазом или выходе переливной трубки

Иногда бывает достаточным подтянуть разболтавшееся соединение, но чаще появляется необходимость в замене резиновых прокладок.Отсутствие либо недостаточный уровень напора воды на входе в резервуар обычно вызвано засорением впускного клапана. Для исключения подобной ситуации необходима установка водяного фильтра перед точкой подключения к системе водопровода.

Если же такая неприятность произошла, следует открутить клапан, предварительно выпустив всю воду из емкости и перекрыв впускной вентиль. После чего прочистить входное отверстие клапана тонной проволокой либо швейной иглой и промыть под струей воды.

Принцип работы унитаза

Сливной резервуар состоит из двух систем для накопления жидкости и слива.

Арматура внутри бака старой конструкции работает просто:

1. Подачу обеспечивает впускной клапан поплавком, выводится вода посредством груши и внутреннего клапана. Для перестока предусмотрена переливная трубка, по которой уходит жидкость, минуя отверстие слива.
2. Впускной клапан стыкуется с буем рычагом. Коромысло нажимает на поршень, он отодвигается, разрешая поступление воды. После набора до установленного уровня поплавок останавливается, рычаг поднимается, блокирует подачу.
3. Работу поплавкового узла можно изменить, выгнув коромысло.

• Поплавковая. Основной узел — управляющий герметичный поплавок с запорным клапаном.
• Мембранная. Модуль с перегородкой реагирует на поднятие жидкости, срабатывает механизм запора.

Перекрывающая схема работает от крана, закрываемого и открываемого поплавком. В кнопочных системах есть возможность регулировать объем наполнения и смыва. Автоматическая система с клавишами использует в работе инфракрасные сенсорные датчики.

Наполнение бачка

В систему входит впускной клапан, соединенный с поплавковым модулем с помощью изогнутого рычага.

Порядок набора воды:

1. Предотвращает потоп переливная трубка, за счет чего отметка воды остается постоянной.
2. Конец рычага давит на поршень, отключающий воду.
3. После сброса жидкости поплавок перемещается на дно емкости, вода и коромысло, работающие под напором, сдвигают поршень, жидкость поступает в бак.
4. Легкий герметичный поплавок на рычаге поднимается.
5. Перекрывается поток из подающего клапана.

Вода подается через отверстие коробки резервуара, расположенное справа, слева или внизу на дне. Боковое расположение — буй крепится на торце горизонтального коромысла, донное — поплавок зафиксирован к вертикальному стержню в трубе. Нижняя подводка менее шумная, т. к. поток не падает сверху, а постепенно наполняет емкость.

Объем наполнения координируют изгибанием рычага. В других моделях на рычаге стоят перемещаемые элементы на резьбе (трещотки). Их прокручивают, чтобы отрегулировать отметку набора жидкости.

Смыв

Различают сифонный механизм слива и с применением груши. Первый тип применяют, когда бачок закреплен отдельно и высоко на стене. В такой системе после нажатия рычага вода уходит за счет сифонного эффекта и слышен достаточно сильный шум.

В компактах и монолитных модификациях применена резиновая груша, поднимающаяся при активации смыва. На прежнее место возвращается только после опорожнения резервуара. Перелив может быть в виде обособленного патрубка или совмещаться с пробкой.

Различают кнопочные режимы смывания:

• Одна кнопка. При нажатии бачок полностью опустошается.
• Две клавиши. Нажимая на большую, смывают всю воду (5 – 8 л), использование второй ведет к половинному выпуску жидкости (2 – 4 л).
• С двойным нажатием. Первый клик запускает слив, следующее надавливание — прекращает.

В однокнопочной схеме сифон, расположенный в центре, регулирует смывание. Он крепится к выводной системе уплотнительной прокладкой (седлом). Вверху механизма располагается кнопка.

Принцип работы:

• Бачок наполнен водой, которая удерживается резиновым сифоном от спуска в отверстие.
• Тяга возникает при нажатии клавиши, груша отталкивается, слив открывается для опорожнения.
• Груша по мере наполнения емкости опускается и закрывает отверстие.

При двойном варианте смыва механизм работает по-другому, но принцип неизменный. В этом виде арматуры при нажимании поднимается стакан, останавливающий смыв, при этом стойка неподвижная. Объем смыва регулируют поворотной гайкой.

Как выбрать бачок для унитаза?

Делая выбор, следует руководствоваться следующими критериями (приведены в порядке значимости):

• как осуществляется крепление к раковине унитаза, это может быть единая или раздельная конструкция;
• форма (вытянутая по вертикали или горизонтали, узкая и т.д.);
• подвод воды (нижний или боковой);
• слив бачка должно совпадать с соответствующим технологическим отверстием на раковине унитаза;
• тип конструкции механизма системы слива;
• цветовое решение.

Если принято решение устанавливать встраиваемый бачок, то следует учитывать, что в силу специфики конструктивного исполнения, все его элементы и модули должны быть изготовлены одним производителем и соответствовать модельному ряду.

Устройство сливного бачка унитаза с кнопкой: конструктивные особенности

Устройство сливного бачка с кнопкой всех моделей имеет общие черты. Они отличаются только материалом изготовления, ценой, качеством и особенностями рабочих деталей. Функционируют бачки по одному принципу, отличия имеются только в механизме, который может быть:

• однокнопочным;
• двухкнопочным;
• с двухрежимным устройством.

Наиболее современной моделью является двухкнопочная система, которая позволяет экономить воду при смыве. Нажатие одной кнопки — полный смыв, при котором из бачка вытекает вся содержащаяся в нем вода. Нажатие двух кнопок — слив только части объема воды.

Модели также могут отличаться особенностями смыва. В одних вода при спуске в унитаз поступает непосредственно из сливного бачка, двигаясь в одном направлении. В других происходит разделение потока воды, смыв ведется с разных сторон. Такие бачки считаются наиболее эффективными, так как охватывают наибольшую площадь смыва, но и более шумными.

Чтобы при покупке этого прибора, необходимо иметь представление, как работает сливной бачок унитаза с кнопкой, и знать из чего состоит его устройство. Механизм функционирования любых моделей довольно прост и заключается в наборе определенного объема воды из водопровода и спуска его в канализацию через унитаз.

Принцип действия сливного бачка унитаза с кнопкой — это система гидрозатвора, который состоит из поплавка, рычагов и пломбы. Нажим на кнопку на крышке приводит в действие механизм спуска воды, что и является основным назначением этого сантехнического прибора.

Подача воды

Подводка

В зависимости от материала подводка может быть жесткой или гибкой. Жесткая труба надежнее и долговечнее, зато гибкая многократно упрощает подключение унитаза и бачка к воде.

Современные гибкие шланги представляют собой два штуцера с накидными гайками, снабженными прокладками, и резиновый шланг в армирующей металлической оплетке между ними.

Гибкая подводка может иметь штуцер и с накидной гайкой, и с наружной резьбой.

Поплавковый клапан

Простейшее и наиболее надежное устройство, дозирующее воду, представляет собой поплавок, соединенный системой рычагов с клапаном. Когда уровень воды падает – клапан открывается, когда вода набирается до нужного уровня – зарывается.

Если сама концепция применяется практически во всех существующих наливных механизмах, то устройство поплавка унитаза и клапана может различаться.

Наиболее старая из существующих конструкций представляет собой латунное S – образное коромысло, которое делится точкой подвижной фиксации на два неравных отрезка. На длинном плече рычага крепится поплавок, на коротком – клапан с резиновой прокладкой, перекрывающий сопло.

Эта конструкция не претерпела изменений уже больше полувека.

• Более поздние конструкции стали применять пластиковое коромысло с регулировкой винтами.
• Затем поплавки научились двигаться вдоль вертикальной направляющей, что сделало арматуру (и сам бачок) куда компактнее.
• Параллельно с этим была решена одна из проблем старого поплавкового клапана. Раньше вода набиралась тем медленнее, чем выше был ее уровень. В новых конструкциях скорость набора воды постоянна.

Это достигается несколькими способами, самый простой из которых – подвижно закрепленный поплавок со смещенным центром крепления. При достижении определенного уровня воды он опрокидывается резко, одним движением, перекрывая воду сразу и полностью.

Так выглядит современный поплавковый клапан от известного швейцарского производителя.

Механизм бачка слива в конструкции унитаза: общие сведения

Схема строения и подключения унитаза.

Функционирование сливного бачка унитаза напрямую зависит от запорной арматуры, которая располагается внутри него. Разнообразные типы конструкции этого элемента в

сливном бачке во многом влияют на особенности работы унитаза.

Механизм сливного бачка унитаза содержит 2 основные арматуры:

1. Отвечает за набор воды в бачок слива (комплекс набора воды в сливной бачок).
2. Отвечает за спуск воды непосредственно в унитаз (сливное устройство унитаза).

Арматура, которая отвечает за набор воды в бачок, может быть 2-х видов:

1. Для набора воды в верхней области бачка. Подобный способ размещения запорной арматуры можно встретить в наиболее дешевых унитазах отечественного образца. Данный вариант наполнения бачка создает приличное количество шума.
2. Арматура, которая набирает воду в нижнюю область бачка для слива в унитазе. Этот комплекс заполнения бачка можно встретить в линейке унитазов как импортного, так и отечественного изготовления. Данное размещение запорной арматуры создает гораздо меньше шума.

Схема устройства

Появился данный прибор довольно давно, им пользовались еще несколько веков назад, но тогда он не стал популярным по причине отсутствия водопровода и канализационной системы. Устройство унитаза современной конструкции намного сложнее, чем у его предшественника.

Прибор состоит из чаши, бачка, запорной арматуры и сливного узла, предназначенного для выпуска воды (прочитайте: «Запорная арматура для унитаза – выбор и правила замены арматуры бачка для слива воды в унитазе»). На схеме видно, как устроен унитаз в разрезе – в верхней части его чаши располагается сиденье, имеющее крышку. Прибор отличается простой конструкцией, но есть определенные нюансы относительно работы слива.

Типы клапанов с поплавком

Клапаны с поплавком служат для впуска и выпуска воды. Они имеют свои разновидности, такие как:

• Кройдон-клапан;
• Клапан с поршнем;
• Клапан с мембраной.

Первый имеет оболочку, ось рычага на поплавке, седло и поршень. Рычаг двигает поршень перпендикулярно. Обычно подобными клапанами оснащены старые сливные баки, которые уже мало где используются.

Устройство впускного клапана сливного бачка поршневого типа имеет рычаговую ось. Она закреплена в раздвоенном шплинте. Когда рычаг двигается в горизонтальном направлении, он приводит в движение поршень, который время от времени касается седла, что способствует регулировке подачи воды в бачок.

Поршень имеет на конце уплотнение. Когда он соприкасается с седлом, то уплотнение перекрывает поток воды. Этот тип клапана достаточно широко распространен.

Третий тип клапана имеет в своей конструкции вместо прокладки мембрану. Она может быть изготовлена из силикона или резины. Во время движения поршня смещается и мембрана. Таким образом, она может в нужный момент перекрывать входящий поток воды. Такой тип клапана – наиболее новый и современный. Им оборудованы все последние модели сливных баков. Поэтому далее мы будем рассматривать его механизм и конструкцию более подробно.

Что такое вакуумный унитаз и как он работает

Если вы хотите достичь максимального комфорта и при этом сэкономить воду, то вам следует обратить внимание на такую интересную модель унитаза, как вакуумный. Внешне он практически неотличим от обычного стандартного устройства, но его механизм работает немного по-другому и позволяет сливать меньше воды за раз, чем типичный унитаз

Дело в том, что в сливной операции здесь используется не только вода, но также воздух.

Сегодня вакуумные унитазы используются все чаще. Они обрели популярность, благодаря тому, что их удобно использовать во многих заведениях, таких как:

• Торговые центры;
• Гостиницы;
• Учебные заведения;
• Транспорт;
• Аэропорт или вокзал;
• Стадионы;
• Лечебные центры;
• Многоэтажные здания и сооружения;
• Музеи.

Дополнительным преимуществом вакуумных унитазов является их способность поглощать запахи, а также то, что для их монтажа не нужно слишком много труб большого диаметра. Это делает их более универсальными, с возможностью установки в любом месте. Для монтажа обычных унитазов зачастую требуются трубы с различным сечением, что затрудняет их установку в некоторых местах.

Вакуумные модели неспроста предпочитают в средствах передвижения. Это связано с принципом их работы. Подачу воздуха в них регулируют специальные насосы, которые создают разряжение. Когда кто-то нажимает сливную клавишу, срабатывает клапан, он открывается, и тогда воздух просто всасывается внутрь. Он не только способствует лучшему удалению содержимого чаши, но и убирает ненужные запахи.

Для того чтобы проконтролировать чистоту смыва, в чашу дополнительно подается вода в количестве одного литра. Этого обычно достаточно для окончательной очистки унитаза. Вода сливается быстро и клапан тут же возвращается на место.

Как установить сливной бачок

На первый взгляд, установка сливного бачка, дело довольно простое. Однако не следует забывать об определенных особенностях при монтаже. Когда вы приобрели новую модель унитаза, обязательно проверьте наличие всех запчастей и почитайте инструкцию по установке, которую предлагают сами производители. Соберите все прилагаемые запчасти в единое целое.

Следующий этап – монтаж сливного бачка, способ которого непосредственно зависит от выбранной модели и способа крепления. Далее подсоедините сливной бачок к трубе с водой, а также к канализационной трубе, не забывайте тщательно заделать все стыки, во избежание проблемы протекания воды.

Отрегулируйте уровень, до которого будет происходить наполнение воды при помощи поплавка. Способ регулировки зависит от приобретенной модели вашего резервуара, обратитесь за помощью к инструкции. Проверьте работу бачка и в случае необходимости устраните все возможные дефекты или неполадки.
