О производителе

Башкирская торговая марка «Термосфера» предлагает продукцию на отечественном рынке на протяжении больше четырех лет. Фирма специализируется на изготовлении печей для бань, каминных дверей, твердотопливных котлов и отопительного оборудования. Главный офис компании находится в Уфе.

Модель банной печи «Горыныч» считается одной из самых популярных у вышеуказанного бренда. С момента выхода в производство она сохраняет лидерские позиции, оставаясь востребованной. Печь оснащена системой продольного горения. Фирма использует прочные, толстостенные и надежные материалы, за счет чего продукция может похвастаться длительным сроком эксплуатации.

Основной принцип работы печи Топка расположенна в перегородке между моечной и парной

Помывочное отделение обогрев моечной горячим баком и частью топки выступающей под баком (полы всегда теплые)

разрез печи, вид сзади

Комната отдыха различные варианты обогревакомнаты отдыхаза счет стеклянной дверцыза счет системы воздушного отопленияза счет металлической дверцы Парная обогрев парнойкаменкой и топкой преимущества печи горыныч-3 толщина топки 8мм компактность печи установленная печь занимает мало пространствав парной размер каменки 40*70 см.в моечной бак на стене 30*70 безколосниковый принциппродольного горения Срок службы более 15 лет высокий кпд За счет изгибов дымоходадлинной 1 метрдымовые газы догораюти прогревают баню и камин плюсы продольного горения

безколосниковая конструкция топкиРеже чистка золытемпература горения вышеВыше кпд

Оставить заявку

дрова горят в длинну продольное горение подача воздуха горения Заказать печь Варианты печи Особенностью этой печи является то,что перегородка между мойкой и парнойпроходит по поверхности печи,разделяя ее тем самым на две части Горыныч-мини, каменка слева ОБЪЕМ МОЕЧНОЙ 7-12 М3ОБЪЕМ ПАРНОЙ 7-12 М3КПД ПЕЧИ 70%РАЗМЕРЫ, (Д*Ш*В) 670*750*950 ММ.МАССА ПЕЧИ 130 КГ. МАССА КАМНЕЙ 80 КГ.ТОЛЩИНА ТОПКИ 8 ММ.БАК ДЛЯ ВОДЫ 65 ЛИТРОВ Цена: печь 18 800 р. + бак 4 800 р. Итого: 23 600 р. Горыныч-мини, каменка справа Особенностью этой печи является то,что перегородка между мойкой и парнойпроходит по поверхности печи,разделяя ее тем самым на две части Горыныч-3, каменка слева Объем моечной 10-18 м3Объем парной 8-18 м3КПД печи 80-90%Размеры, (Д*Ш*В) 1000*775*920 мм.Масса печи 200 кг. Масса камней 100 кг.Толщина топки 8 мм.бак для воды 100 литров Цена: печь 36 300 р. + бак 6 000 р. Итого: 42 300 р. Горыныч-3, каменка справа Горыныч-3 дверь стекло, каменка слева Объем моечной 10-18 м3Объем парной 8-18 м3КПД печи 80-90%Размеры, (Д*Ш*В) 1000*775*920 мм.Масса печи 200 кг. Масса камней 100 кг.Толщина топки 8 мм.бак для воды 100 литров Цена: печь 49 500 р. + бак 6 000 р. Итого: 55 500 р. Горыныч-3 дверь стекло, каменка справа Камин банный дверь стекло, каменка слева Объем моечной 10-18 м3Объем парной 8-18 м3Объем отапливаемой комнаты отдыха 50 м3КПД печи 80-90%Размеры, (Д*Ш*В) 1000*775*920 мм.Масса печи 260 кг. Масса камней 100 кг.Толщина топки 8 мм.бак для воды 100 литров Цена: печь 71 500 р. + бак 6 000 р. Итого: 77 500 р. объем отапливаемойкомнаты отдыха50м3 встроенная система воздушного отопления Камин банный дверь стекло, каменка справа Оставить заявку вид бани при расположении печи с правой и левой каменкой схема бани при установке печи горыныч-3, каменка слева Парная моечное отделение Комната отдыха схема бани при установке печи горыныч-3, каменка справа моечное отделение Парная Комната отдыха отзывы о нас Анатолий Егоров Печь работает замечательно. Экономия дров однозначно. Вся баня 5*3 м., при этом парная 3*2,5 м. абсолютно прогревается за 2 часа. Бачок с водой прогревается вовремя. Я полностью доволен. Печь сделана очень грамотно. Вадим Гильванов В целом все отлично. Быстро греется парная и моечная. Приятно смотреть вечером на камин и слушать потрескивание. Со временем стекло пачкается и его приходиться чистить. В моечной тепло, есть окно для проветривания. Рузиль Тазетдинов Пользуюсь печкой с 2009 года. Печка отличная, пар хороший. Быстро прогреваются камни и вода. Печку искал целый год, рассматривал много марок и случайно увидел печь Горыныч-3. Выбором очень доволен. В год 1 раз прочищаю дымоход от золы, чистить удобно есть люк. Печь топлю 2-3раза в неделю. Печку не где не повело, т.к. печь из толстой стали. Если планируете брать печь на долгий срок то советую Горыныч-3. Сергей Литвенчук Хорошая теплоотдача у печи. Очень удобно, что полешки заходят целиком, можно длинные дрова закладывать. За 2 часа баня 5*6 метров прогревается полностью. Баня из профилированного бруса 150 мм. Топим баню каждую неделю. Вода греется вообще четко до 80 градусов, как рас во время, когда в парную идешь. Здорово, что у печи есть запас мощности. Для тех кто любит погорячее, подкидываешь и легко до 120 градусов температуру нагоняли. Заказать Монтаж печи. КОНТАКТНАЯ ИНФОРМАЦИЯ г. Новосибирск, магазин «Банька», ул. Мичурина 24 г. Челябинск, магазин Банькоff и Печка 74, г. Челябинск, ул. Индивидуальная 2А Нижний Новгород, магазин «Дымоход 52», ул. Ореховская 52 Уфа, ул. Сарапульская, д. 73

Основные критерии выбора

Печь должна быть мощной, чтобы нагреть до необходимой температуры воздух в отдаленных комнатах. Выбирать лучше универсальные модели. Отопительная печь-каменка проста, доступна, работает на любом топливе. Для банных конструкций проблема оставалась в огромных габаритных размерах. Процесс горения не контролируется, не автоматизируется. Всегда имеются продукты сгорания.

При одновременном нагреве расположение печи играет большую роль. Топка, в которой происходит загрузка топлива, уборка пепла и угольков, находится в доступной части предбанника. Другая часть выходит в парник, помывочное отделение. Максимальный нагрев обязательно приходится на парниковую долю. Температура этой части выше всех остальных мест. Расположение водопровода зависит от проекта бани. Нагретая вода расходится по бане и уходит в другие комнаты для прогрева стен, воздуха.

В качестве источника энергии можно использовать:

древесину;
твердое топливо;
газообразное топливо;
электричество.

Покупка, монтаж, установка электрооборудование стоит дороже. В работе не образует продуктов сгорания, занимает меньше места, поддается контролю.

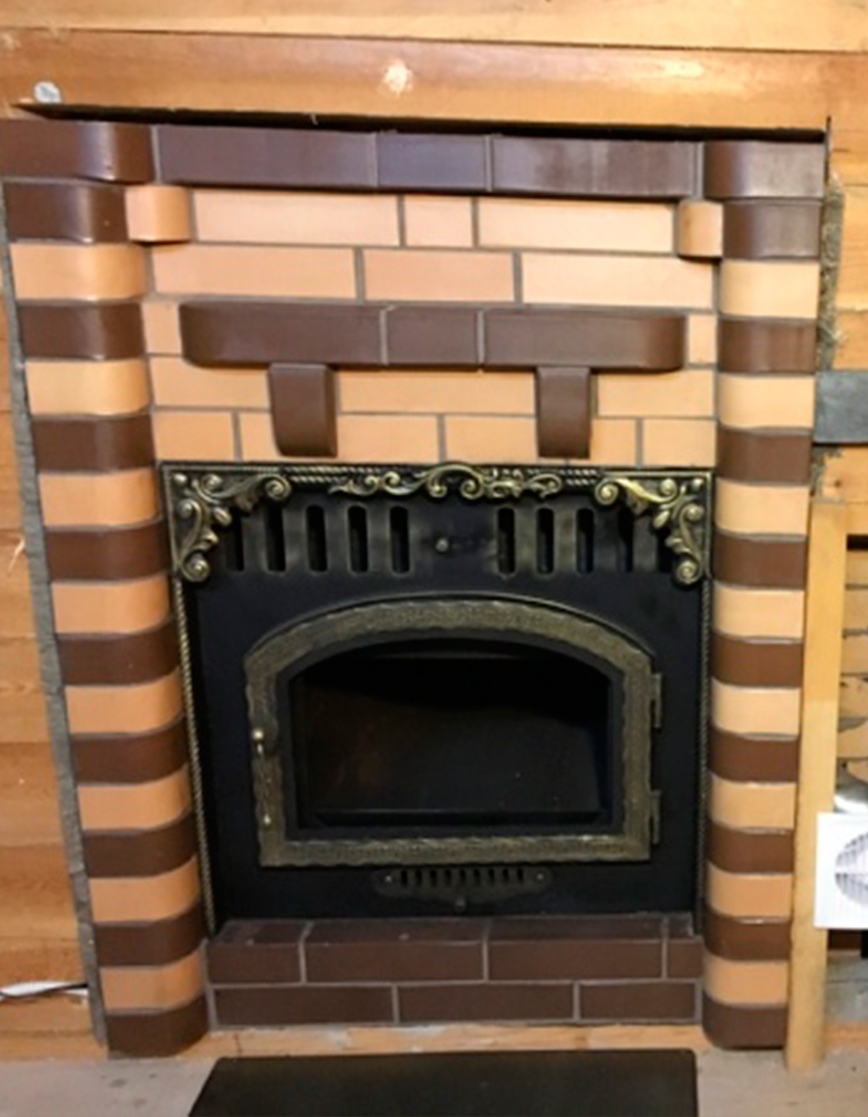

Печь для бани – камин

Если разобраться, то печи-камины – это те же каменки, но с благоустроенной печной дверцей и стеклом. Производители дровяных банных печей стали внедрять эту технологию не так давно, но такое комбинирование сразу получило популярность среди пользователей. Печь-камин представляет собой технологичную, функциональную каменку с удлиненным каналом топки и каминным порталом, как правило, со стеклом.

За счет увеличения длины канала, такие печи монтируют в перегородках между помещениями бани. В результате – оба пространства обогреваются от одного источника. Например, сама парилка и комната отдыха, парилка и предбанник.

Отличительные характеристики печей-каминов:

Изготовлены из высоколегированной стали.
Прогревает одновременно два помещения.
Имеют увеличенную конверсию теплообмена.
Легко и быстро монтируются.
Не требуют специального основания под корпус.
Имеют долгий срок эксплуатации, гарантию производителя.

Важно! Покупая дровяные банные печи-камины, нужно учесть оптимальные условия в парной – температуру, влажность, удобство использования. Рабочая температура в парной должна быть 70-90 °С при влажности воздуха – 40%

Перед покупкой каменки прочитал много отзывов владельцев печей в интернете. Заинтересовался печью для бани greivari и банной печью Варвара. Эти приборы больше всего подходили для моей баньки. В итоге установил у себя в парилке Варвару и не жалею о выборе. Парная прогревается быстро, дров для прогрева много не требуется, а тепла и хорошего пара хватает на всех.

Николай Акимов, 52 года, г. Петрозаводск.

Недавно поставил в свою баню печь Горыныч-3. По отзывам в сети понял, что это как раз то, что мне нужно. Друг мне советовал для бани Царь-печь (такая установлена у него), но мне она показалась тяжеловата. А Горыныч избавил меня от проблемы холодного пола в моечной зимой и все помещения бани хорошо прогреты.

Александр Канашенков, 47 лет, г. Кострома.

После постройки бани встал вопрос о банной печи. На форуме по этой теме, было много хороших отзывов владельцев о Березке-15, печах Костер и Kastor. Убедительнее всех рассказывал о своей печи Жара парень из Владимира. Приобрел я Жару с выносным баком для воды. Печь дает мягкий, комфортный пар. Помещение нагревается быстро, а дров уходит немного. Советую!

Соединение деталей

Чтобы сварить детали будущей печи, можно использовать сварочный бытовой аппарат полуавтоматического действия. Для резки металла используется угловая шлифмашина с отрезным кругом. Перед сваркой все детали подгоняются одна к другой по месту. Перед тем, как окончательно сваривать все составляющие, их необходимо «прихватить» сваркой.

Для начала необходимо большую трубу (которая заготовлена для корпуса) разрезать на две части – 900 и 600 мм. Из большей части будет сварена топка с каменкой, из меньшей – бак для нагрева воды.

Для корпуса печи цилиндр ее целесообразно располагать вертикально. По высоте его необходимо разметить на три зоны – топка, поддувало и место для укладки камней. Сверху и снизу надо сварить крышки из листовой стали. В верхнюю крышку вваривается дымоход.

Топка должна занимать основную часть печи. Ее высота 700-800 мм. Под топкой расположено поддувало высотой около 10 см. Между топкой и поддувалом должна быть вварена колосниковая решетка. Ее можно изготовить из стержней арматуры диаметром не менее 16 мм.

Эксплуатация

Растопка производится подсушенными дровами. Для этого лучше использовать лиственные породы деревьев. Нежелательно применять хвойное сырье, так как смоляные испарения хвойной древесины будут быстро забивать дымоход.

Золу при выгребании необходимо оставлять не менее нескольких миллиметров – это будет служить термопрослойкой между бетонным основанием и горящими дровами.

Диаметр дымохода достаточно объемен, поэтому при правильной эксплуатации чистка потребуется не чаще, чем один раз в три года.

Очистной люк располагается в задней части печи. Если планируется полностью обложить печь кирпичом, необходимо заранее запланировать доступ к очистному люку.

В работе самой печки нет ничего модернизированного или нестандартного. Но первые нагревы обязательно будут дискомфортные из-за сильного запаха. Первая и вторая топка выполняется строго при открытых дверях (форточках, если такие имеются). Не разогревать конструкцию в эти периоды максимально.

Лучше проконтролировать процесс нагрева, изучив все, что прилегает к печи, а также дымоход. Прощупать прибитую рядом облицовку и иные интерьерные конструкции бани. Именно в это время будет ясно все ли выполнено должным образом.

А дальнейшие эксплуатационные правила таковы:

Сосна, ель или клен – эти дрова быстро закоптят систему печи. Забьют дымоход.
Используем строго сухую древесину, без краски и клея.
Помним про зольник. Он не только для чистки, но и для подачи кислорода. Открываем на 2-3 см с самого начала.
Чистку производить регулярно, но идеально. Лучше, если на стенках останется чуть-чуть сажи. Так лучше для процесса горения.
Растапливаем без воды в баке. Наполняем его в процессе топки.
Если помещение остывает до минусовой температуры, то не стоит оставлять жидкость внутри конструкции из нержавейки. Это нарушит швы.

«Горыныч» — это серьезная и качественная установка для бани со всеми удобствами. Такая печь не может быть бюджетной, рассчитанной на 1-2 сезона. Купив и установив, можно не беспокоиться о скорой замене, да украсть двухсоткилограммовую коробку из бани очень трудно.

Характеристики выбора печи

Объем парной. От этого параметра зависит, насколько мощная потребуется печь, чтобы выполнить быстрый нагрев. Средний размер парильных помещений — 18 м3. При расчете мощности учитывается, что на 1 м3 помещения идет примерно 1 кВт мощности.
Масса камней. Чем больше камней входит в печь, тем больше будет держаться жар в бане. Оптимальным считается значение в 100 кг. Если камней слишком мало, печь будет запасать мало тепла и быстро остывать (буквально после нескольких подач воды в каменку).
Вес. Легкие модели проще в транспортировке и установке. Однако банная печь устанавливается стационарно и затем никуда не перемещается, поэтому при эксплуатации масса устройства не имеет большого значения. Но учитывайте, что мощные модели обычно более тяжелые. А если оборудование компактное, возможно, у него не слишком высокая мощность.
Диаметр дымохода. Большинство печей выполняется с дымоотводом диаметром 115 мм. Однако возможны и другие размеры. Необходимо, чтобы значение совпадало с диаметром выхода топочного отсека.
Габариты. Высота банных печей обычно не превышает 1 м, этого достаточно для комфортного полива камней. Ширина составляет 50-60 см, глубина — 70-90 см. Чем глубже топка, тем более длинные дрова в нее можно загружать.

Технические параметры у разных моделей могут отличаться. Однако все банные печи, представленные в нашем рейтинге печей для бани на дровах, имеют высокую производительность, отличаются надежностью и удобством эксплуатации, что подтверждается отзывами многочисленных пользователей.

Лучшие проекты бани с террасой, комнатой отдыха и зоной барбекю | (40+ Фото & Видео)

Печи Костер

Печи для бани Костер от компании «Костер» — это качественная и надежная отопительная техника, отвечающая большинству запросов потребителя. Современные банные аппараты этой марки завоевали широкую популярность благодаря удобству использования, созданию комфортного микроклимата парной и своему эстетичному виду.

Современные печи Костер – эксперты в создании здорового сухого пара. Их конструктивной особенностью является система удержания тепла, говоря профессиональным языком – «эффект конвекции термоса». Отчасти это достигается из-за вытянутой вверх формы корпуса, вследствие чего камни получают первую фазу жара из топки, обеспечивая прогрев всего помещения. В результате такой конструкторской находки, парная прогревается от одной топки, сокращая в разы затраты на топливо.

Банная печь Костер имеет 16 модификаций, каждая из которых обладает следующими технологическими характеристиками:

кожух из толстостенной стали;
вертикально расположенная топка;
режим стабилизации теплообмена;
высокий КПД;
экономный расход топлива;
увеличенный коллектор для прогрева камней;
камера дожига газов;
система защиты воздуха от пересушивания;
особая форма конвекционной решетки.

Все модели от «Костер» для бани оснащены топкой из прочной толстостенной стали, а это увеличивает время эксплуатации каменки и ее КПД. Некоторые модели Костер имеют большую стеклянную дверцу топки – и это еще одна ее особенность. В дверце топки используется уникальное жаропрочное стекло, а дополнительное охлаждение создают специальные клапаны подачи воздуха.

Царь-печи

Банные Царь-печи производит завод с одноименным названием. Конструкторы завода позаботились о надежности своей продукции, ее технологической функциональности и максимальном удобстве для пользователя. Банная печь представляет собой цельную конструкцию, она изготовлена с одним сварным швом.

Габариты Царь-печи довольно компактные, что позволяет монтировать ее практически в любое помещение. Однако она довольно тяжелая, ее вес составляет около 80 кг. В основе Царь-печи лежит толстостенная труба (8 мм). Труба корпуса – это та же топка. Конструкция содержит минимальное количество стыковых швов, а это большой плюс для долговечности (более 20 лет) и безопасности изделия.

Особенностью Царь-печей является конструкция каменки и топки. Расположение этих блоков предусмотрено для монтажа в двух смежных помещениях. Благодаря такому решению, отапливаются сразу парная и комната отдыха, разделенные перегородкой и выполняются неукоснительные меры пожарной безопасности. Кроме этого, особенностью этого аппарата является очень вместительная топка, куда можно закладывать крупные и длинные поленья (40-80 см, исходя из размера модели).

Дверцы Царь-печи в обычных моделях исполняются глухими, металлическими. Но если аппарат выполняется по индивидуальному заказу, то завод изготавливает варианты печи с жаропрочным стеклом. Открытие дверцы производится справа налево или слева направо.

Для раздельного расположения печи и топки (через перегородку), в конструкции присутствует длинный топочный канал. В разных модификациях Царь-печи используется стандартный дымоход (155 мм), в мощных моделях – 130 мм. Расположение дымовыводящей трубы зависит от конструкции топки – горизонтальной или вертикальной.

Каменка в Царь-печи только открытого типа, она вмещает 40-90 кг камней. От этого количества зависит время подготовки парной к рабочему режиму. Минусом работы печи является выделение неполезного излучения от раскаленного металлического корпуса, поэтому специалисты рекомендуют обкладывать ее кирпичным саркофагом.

Устройство и технические характеристики

Удлиненная сферическая форма топки переходит в дымоход, состоящий из двух колен. Размеры модели «Горыныч-3» колеблются в пределах одного метра в высоту, длину и ширину. Вес изделия составляет около 200 кг, что может являться минусом при транспортировке, но окажется несомненным плюсом для надежности и устойчивости.

Очистной люк расположен в конце дымохода, объемная глубокая каменка позволяет вмещать большое количество крупных камней – до 100 кг. Печь встраивается в стену таким образом, что перегородка проходит по поверхности печи. В зависимости от планировки помещения бани печь может иметь разное расположение бака и каменки: справа или слева.

Высокопрочная сталь (8 мм) с двойным внешним и внутренним проваром обеспечивает долгий срок службы – не менее 15 лет. Бак для воды объемом 100 л и размерами 30х70 см не занимает много места и является оптимальной емкостью для нагревания воды. Кипятка в баке, разбавленного холодной водой, хватит для всей семьи или большой компании.

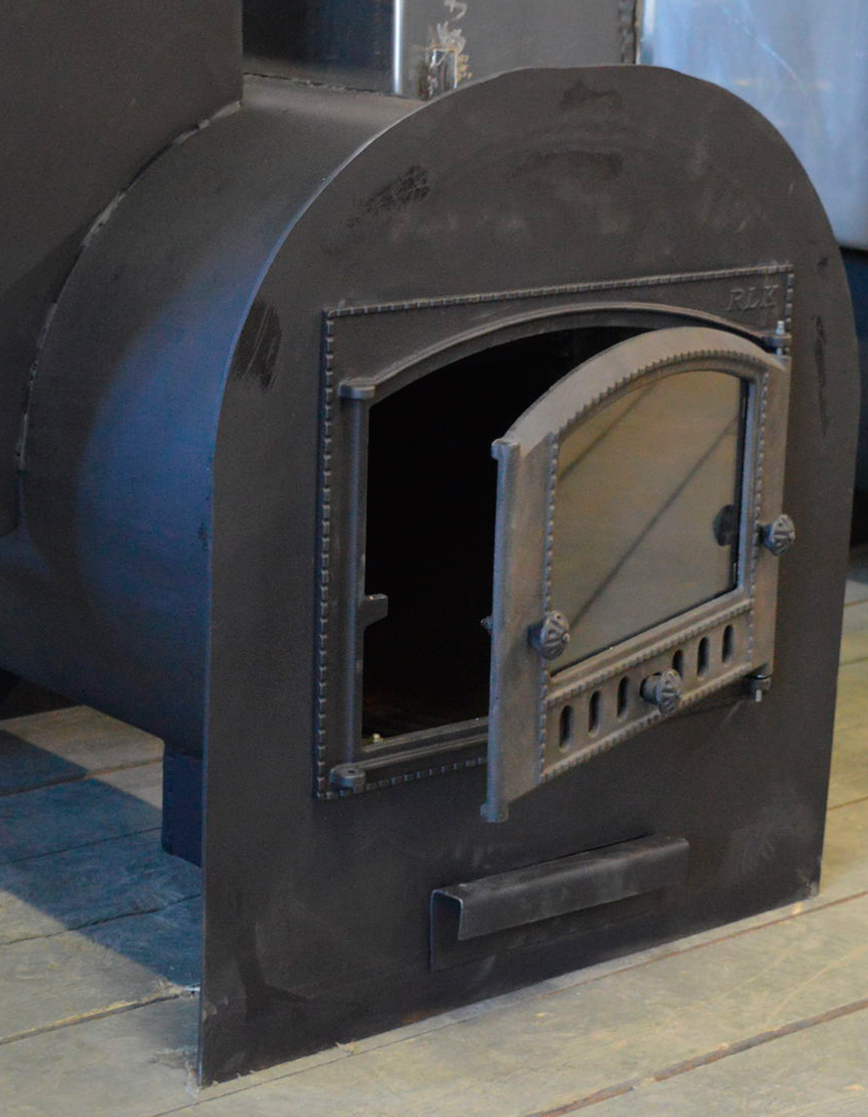

Конструкция банной печи Горыныч-3

Как известно, для небольших помещений бань, использование громоздких каменных печей не всегда является оптимальным вариантом. Проектом постройки часто предусматривается установка дополнительных приборов отопления, таких например, как конвектор или инфракрасный обогреватель. Но разве может сравниться с живым пламенем огня тепло от электрического обогревателя? Конечно, нет. Именно поэтому и стали так популярны универсальные печи для бань Горыныч-3.

Состовляющие печи Горыныч 3

печиПечь представляет собой горизонтально расположенную топку, на которой установлены бак для воды и контейнер для закладки камней. А вот здесь и начинаются отличия, делающие печь Горыныч 3 не только универсальной, но и удобной для использования в небольших по размерам банях. Конструкция печи такова, что окно топки находится в торце. Отсюда следует, что при расположении в здании банная печь может обогревать сразу три помещения: со стороны топки комнату отдыха, со стороны бака емкостью 100-150 литров моечное помещение и со стороны каменки непосредственно парную.

Основные отличия печи Горыныч 3 от других моделей

Первое отличие печи с лютым характером Горыныч 3 от других заключается в том, как изготовлен корпус. Банная печь Горыныч 3 имеет корпус не из прямых стальных листов, а из фасонного металла. Верхняя часть представляет собой полукруглую форму. По той причине, что имеет более жесткую конструкцию по сравнению с традиционными прямыми листами. Дело в том, что обычная прямоугольная конструкция при нагревании испытывает множественные напряжения, как в плоскости металла, так и непосредственно по сварным швам. Такие напряжения приводят к деформации металла и довольно часто нарушают герметичность топки в местах сварного соединения.

Второе отличие заключается в габаритах печи. Большое окно топки позволяет топить печь Горыныч 3 дровами диаметром до 40 см. Но, это только диаметр, а вот что касается длины полена, то топка позволяет подбрасывать дрова длиной до 90 см. Для компактной банной печи это говорит о многом.

Третий момент заключает в конструкции дымохода. Здесь ничего сложного, просто правильный расчет. А также знание принципов построения отопительных котлов и печей длительного горения. Дымоход установлен под углом к топке и развернут на 180 градусов. Наклон трубы дымохода и его положение позволяет использовать его, как дополнительный объем для полного сгорания топлива. В основном объеме топки происходит нагрев и предварительное разложение топлива на простые вещества. В наклонной части дымохода происходит сгорание пиролизных газов, за счет чего банная печь Горыныч обеспечивает более высокий КПД по сравнению с обычными каменками.

Технические характеристики модели

Размеры печи, ее отсеки в схемах

Печь без бака	900х775х950 мм
Масса	190 кг
Парная (ее объем)	8-18 кубометров
Моечное отделение (объем)	8-18 кубометров
Масса камней	До 100 килограмм
Дымоход (диаметр)	15 см
Покраска	Эмалью черного цвета
Толщина стенок топки	8 мм стали
Стоимость без бака и доставки	30 тысяч рублей
Стоимость бака	6 тысяч рублей
Дверца из термостойкого стекла (малая)	5 тысяч рублей
Оснащение дополнительной воздушной системой отопления отдельной комнаты (для отдыха), а также помывочной с установленной стеклянной дверью	33 тысячи рублей

Прогрев всех банных комнат осуществляется благодаря трубе, по которой проходят догорающие газы. Труба расположена в каменке. Пол с моечным отделением будет прогрет от бака и нижних плоскостей топки.

Закладка дров производится из комнаты отдыха, соответственно ее обогрев будет происходить за счет металлической плоскости печи. Когда эта часть бани служит именно по назначению, правильнее поставить воздушное отопление (докомплект). Работает это так: свежий воздух из большой комнаты втягивается в воздушные каналы установки, где производится его нагрев. После этого, уже нагретый, воздух стремится обратно.

Плюс такого дополнения в том, что даже сильный мороз в холодной бане исчезнет за 30 минут. Пока нагревается вода, в раздевалке (она же комната отдыха) будет как дома.

Недостатки и преимущества

Начнем с положительного:

Емкость для нагреваемой жидкости печи Горыныч расположена в помывочной, что очень удобно для обогрева.
Компактные размеры. Очень удобно в планировании и расположении. При делении помещений на парную и помывочную идеально экономит пространство, если сравнивать с иными конструкциями в вое.
Обогрев комнаты отдыха за счет выходящей топки печи Горыныч. Это оптимально, если сравнивать с топкой, что расположена внутри самой бани.

Из минусов:

Существенный вес конструкции до 200 кг. Своими силами не поставить, не перевезти, не установить.
Чтобы произвести монтаж дверь в баню должна быть минимум 67 см в ширину.

Виды и особенности

Печи «Горыныч» считаются одними из лидеров продаж на отечественном рынке. Они отличаются высоким качеством и надёжностью.

Для бани «Техносфера» выпускает три вида печей:

В производстве печей используется жаропрочная сталь. Швы в них провариваются изнутри и снаружи. Срок службы изделий – 15 лет. Специальный изгиб дымохода в конструкции обеспечивает печам «Горыныч» высокий КПД. У них экономный расход топлива.

В модельном ряду производителя есть печи для бань различного размера. Во всех конструкциях используется система горения продольного типа.

К достоинствам печей относят:

повышенную жаропрочность;
продуманную схему конструкции;
длительный срок эксплуатации;
быстрый нагрев помещений;
длительное удерживание тепла;
экономичность;
привлекательный дизайн;
наличие эффективной системы очистки.

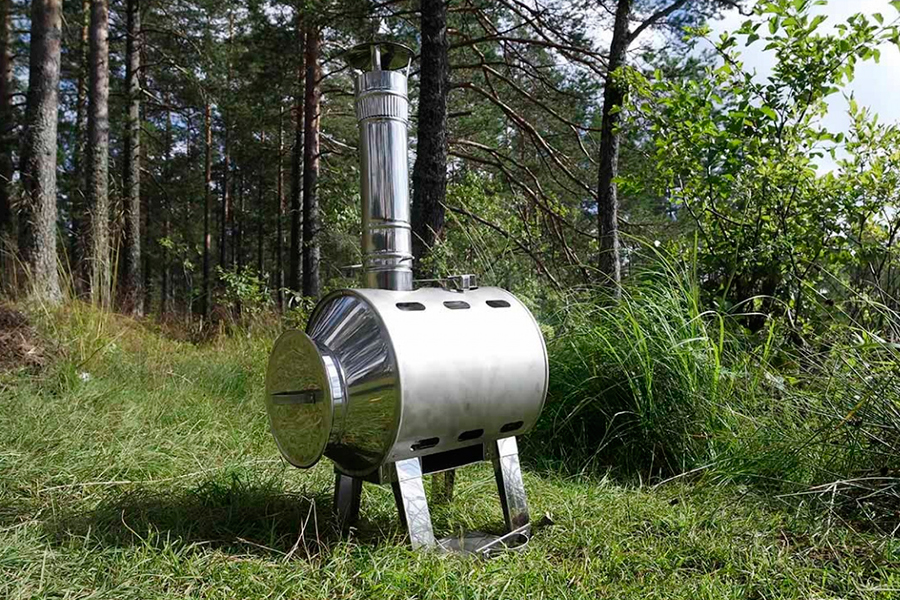

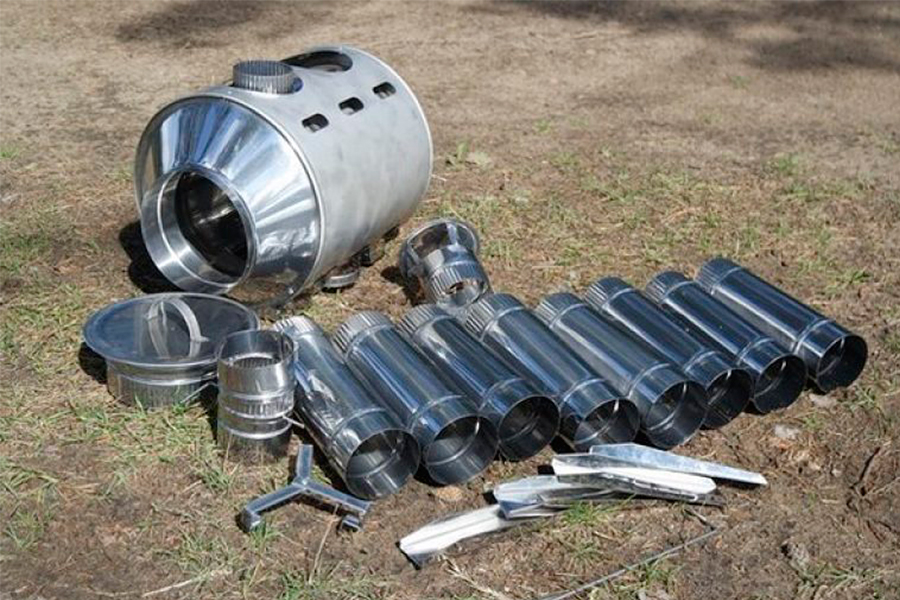

Горыныч

Конструкции выполнены в походном варианте. Они имеют облегчённую массу и нестандартный корпус. Торцы печи выполнены в форме конусов. Это позволяет избежать деформации тонкого металла при нагревании. У торцов сделана дополнительная теплоизоляция минеральной ватой.

Корпус сферической формы имеет защитный кожух толщиной 0,5 мм. Материал изготовления печи – нержавеющая сталь марки AISI 430. Высота конструкции с дымоходом и парогенератором составляет 2,8 м.

Горыныч-2

Компактные конструкции предназначены для обогрева парилок площадью от 15 до 30 кв. м. Печи имеют дымоход винтообразного типа, имитирующий кирпичную русскую печь. Изгибы дымохода замедляют движение газов. Это способствует дожиганию несгоревших частиц топлива и промежуточных продуктов горения.

Топка цилиндрической формы, приспособленная под закладку длинных поленьев дров. В ней нет колосников, что обеспечивает полное сгорание дров и увеличивает их теплоотдачу. Толщина стенок топочной камеры – 8 мм. Конструкция печей позволяет топить их предбанника или моечной и париться одновременно.

В дизайне изделий присутствуют элементы ковки. Печь оснащена люком для чистки сажи. Каменка глубокого типа. На ней можно размещать до 120 камней. В конструкции предусмотрена регулировка силы горения. Бак для воды выполнен из нержавеющей стали. Может размещаться слева и справа. Максимальный срок службы печей – 20 лет.

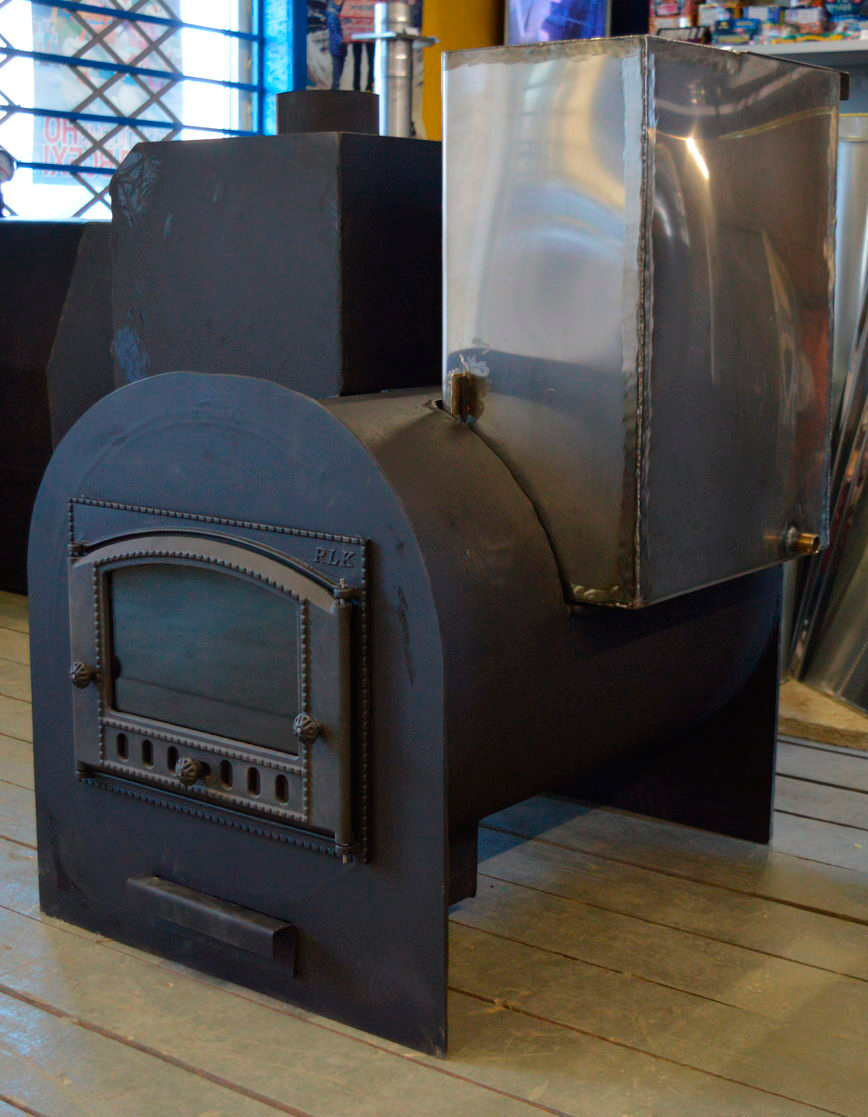

Горыныч-3

Печи предназначены для бань с перегородками и моечным помещением площадью от 8 до 18 кв.м. Они хорошо прогревают все помещения без установки дополнительных приборов отопления. Печи имеют компактный размер, позволяющий встраивать их в перегородки.

На каменке можно укладывать до 100 кг камней. КПД печей – 90%. В конструкции есть люк для чистки сажи. Есть регулировка подачи кислорода в продольную систему горения. Топка имеет форму сферы. Бак для воды может устанавливаться слева и справа.

Корпус печей окрашен органосиликатной эмалью. При первом нагревании поверхностей происходит процесс полимеризации краски, который придаёт повышенную прочность. Корпус печей выполнен из фасонного металла.

Правила выбора банной печи

«Горыныч-2» и «Горыныч-3» созданы из одних и тех же материалов, по современной технологии. Поэтому при определении того, какую из них лучше купить для собственной бани, лучше ориентироваться на свои потребности.

Если постройкабольшая и разделена на 3 отделения (моечную, парилку и комнату отдыха), которые нужно качественно прогревать, отлично подойдет «Горыныч-3».

Судя по многочисленным отзывам, эта печь также будет лучшим вариантом, если есть необходимость избавиться от проблемы холодных полов в разных комнатах.

«Горыныч-2» более дешевая, но она способна прогревать хорошо только 2 отделения — просторную парилку и предбанник.

Варианты расположения

Продумывая проект, следует определиться с тем, какой тип и вид бани предполагается построить. Это позволит правильно спланировать не только размещение помывочной, но и всех необходимых помещений.

Одноэтажная бюджетная русская баня. Постройка обычно состоит из предбанника и совмещенных парилки и мойки.
Планировка одноэтажной бани 3х5 с помывочной
Одноэтажная экономичная постройка, включающая в себя предбанник, парную и помывочную. Такое вариант строения наиболее широко распространен, так как содержит больше, чем минимальный набор помещений, сохраняя относительно невысокую стоимость возведения.
Одноэтажная баня с классическим набором комнат. Такой вариант содержит парную, мойку, предбанник, раздевалку и комнату отдыха. Постройка не слишком экономична, но позволяет пользоваться баней для отдыха во всей полноте, а также принимать гостей.
Вариант планировки одноэтажной бани
Компактная двухэтажная баня, состоящая из раздевалки, парилки и мойки на первом этаже и комнаты отдыха – на втором. Подобная конструкция пользуется популярностью у владельцев небольших участков. Если предполагается часто принимать в бане большие компании, а площадь под постройку невелика, помогает перенос комнаты отдыха на второй этаж. При этом второй этаж может быть полноценным или мансардного типа.
Планировка всех этажей бани с мансардой
Банный комплекс, включающий в себя тот набор комнат, которые желают состоятельные хозяева. Строение может быть как одноэтажным, так и двухэтажным, все зависит от предпочтений владельцев. Кроме стандартного перечня помещений, такой комплекс может содержать дополнительный, например: спортивный зал, биллиардную комнату, кинотеатр и т.д.
Проект и планировка бани с бассейном и террасой
Размещение бани в помещении жилого дома. Баня может располагаться в качестве пристройки или одного из помещений дома. При этом владельцам удается сэкономить общую площадь участка, отведенную под постройки. Баня в доме позволяет без труда подключиться к коммуникациям и обогревать только парилку. При таком варианте нет необходимости выделять комнату отдыха, так как в её качестве сможет выступить одна из жилых комнат, например, кухня. Чаще всего располагается банное помещение в цоколе дома или на первом этаже.

Сама банная постройка может быть прямоугольной или квадратной. От формы помещения зависит планировка помывочной.

Первыми двумя будут раздевалка и комната отдыха. Следующими парилка и помывочная

Важно выделить в раздевалке тамбур, который будет отсекать холодный воздух от помещения. Соседствуя с парилкой, помывочная может являться отдельным помещением, или совмещенным с ней

Само расположение данных четырех помещений относительно фасада здания бани не принципиально.Если планировка необходима в уже существующей небольшой постройке:

можно оставить в ней только парилку и помывочную, а остальные помещения вынести за пределы строения;
это может быть пристройка, в которой разместится тамбур, раздевалка и комната отдыха;
если площадь участка не позволяет, то в пристройку можно вынести только раздевалку;
комнату отдыха в теплое время с успехом может заменить дешевая беседка;
для особых ценителей комфорта, возможно обустройство бассейна на территории, прилегающей к бане (можно сделать его под открытым небом, а можно организовать навес).
Проект и планировка бани с навесом и террасой

Если средства не позволяют сразу возвести баню, в которой планировка помывочной будет соответствовать желаниям, можно применить принцип постепенных пристроек. Для этого следует лишь спланировать будущий банный комплекс и выделить под него участок достаточной площади.

Установка

Установить банную печь можно самостоятельно, так как в комплектацию входят технический паспорт и чертежи. Прежде чем устанавливать печку, необходимо уложить бетонный фундамент. Не используйте кирпичную кладку и металл: последний может деформироваться, а это может привести к возгораниям. Что касается кирпича, то влага и тяжесть со временем приведут к деформации, печь накренится. Фундамент необходимо заливать во всех помещениях, где будет располагаться печь, со всех сторон. Чтобы тепло равномерно расходилось по полу, бетонируйте фундамент на уровне чистового покрытия.

Выкладывать стены над печкой нужно кирпичом термостойкого типа, в огнеупорном нет необходимости. Нельзя использовать кирпич облицовочного типа, так как он не обладает нужной термостойкостью. Монтировать дымоход можно самому только при условии наличия специальных навыков, в других случаях лучше довериться мастеру. Если нарушить правила монтажа дымохода, можно повредить его, допустить неверные наклоны.

После того как печь установлена, проведите проверочную топку, оцените следующие нюансы:

как работает дымоход, не происходит ли задымление;
хорошо ли прогревается помещение;
каков уровень нагрева дерева.

При этом допустим сильный резкий запах, необходимо проветрить помещение. При проверочной топке происходит окончательное затвердевание эмали, жаростойкое покрытие становится максимально прочным и надежным. Разогревать печь в первый раз до очень высокой температуры не нужно, помещение должно проветриваться в процессе.

Баня с парилкой и мойкой в одном помещении: преимущества и недостатки

Баня с объединенными мойкой и парилкой в настоящий момент встречается не так часто. Этот вариант выбирают преимущественно в том случае, если площадь участка не позволяет сделать два отдельных помещения.

Еще одним плюсом является то, что баню, где парная и моечная объединены, в зимнее время посещать значительно приятнее: она быстро нагревается и быстро проветривается. Летом же, наоборот, охладить моечную достаточно сложно.

Баня с объединенными мойкой и парилкой имеет существенные недостатки. Первый из них связан с тем, что при такой конструкции гораздо сложнее поддерживать в парной нужные условия. В частности, если кто-то в моечной помоется, то в помещении повысится уровень влажности, и в парной будет менее комфортно. Да и запах мыла или геля для душа также мешает созданию нужной атмосферы.

Любая баня должна быть оснащена мойкой и парилкой. Для эффективного использования площади многие владельцы устанавливают специальную печь. Она и разделяет баню на два помещения.
