Русская печь с лежанкой своими руками - две схемы с порядовками и инструкцией

Технология строительства

Для строительства важно найти хорошие чертежи печи «Экономки» и схему порядовки, а лучше ознакомится с рекомендациями опытных печников, посмотреть весь процесс работ

Размеры

Принимаем за основу габариты нашей печки:

ширина – 890 мм;
глубина – 1400 мм;
высота – 2250 мм.

Разделительная перегородка между топками сделана с 3 полостями для прохождения газов, размером 100/200 мм. Варочная панель нагревается именно газами, поэтому на ней можно высушить ягоды, фрукты или грибы и готовить пищу.

Материалы и инструменты

Для работы приготовим:

кирочка и молоток;
мастерок;
корыто для замачивания глины и приготовления раствора;
стальной угольник для выведения углов печи;
отвес, уровень;
мерительный инструмент;
крупный напильник для зачистки кромок;
до 1300 керамических кирпичей;
2000 кг песка;
2500 кг глины;
воздушную задвижку, 4 дверки

Подготовив инструмент и материалы, переходим к производству основных работ.

Описание кладки

Фото порядовки печи «Экономка»:

Печь экономка на дровах своими руками выполняется с учетом схемы порядовки и этапов строительства.

№ ряда Описание работ 1,2

1 рядок выкладываем на раствор глины и песка. Кирпич кладем плашмя, выдерживая правильное положения и толщину всего ряда.

От этого зависит вся конструкция печи. Второй ряд кладем по схеме, начинаем закладывать каналы зольников и поддувал.

3 Обматываем рамку поддувальной дверцы основного топливного отделения асбестовым шнуром и устанавливаем их на места крепления. Кирпичами и раствором фиксируем их. Устанавливаем рамку и дверку зольника малой топки.

4 Устанавливаем и закрепляем на другой стороне печи дверку поддувала для малого топочного отсека. 5 Подрезаем края внутреннего ряда кирпичей для установки колосниковой решетки. Кладку ведем согласно схеме. 6 Устанавливаем колосник

Важно обеспечить зазор от 4 мм до кирпича и заполнить его асбестовым шнуром. Такое устройство служит как тепловой зазор

7-10 Кладку ведем согласно схеме

На кирпичах 10 рядка выбираем пазы для установки варочной панели. 11-14 На 11 рядке заполняем зазоры асбестом и укладываем варочную панель с 2 конфорками. Все работы ведем по порядовке. 15 Кирпичи срезаются под острым углом. Начинается формирование свода варочного отсека. На боках устанавливаем специальные стяжки для крепления конструкции. 16 Продолжаем устанавливать стяжки, формируем устье печи. 17 Делаем переходной канал между топочными отсеками для прохода разогретых газов.

Все дальнейшие ряды выполняются строго по схеме порядовки и по чертежу печи. Определяемся и устанавливаем воздушную заслонку на дымоходе, обязательно уплотняя соединение шнуром из огнестойкого материала.

Важно! Для вывода дымохода на крышу лучше использовать сэндвич трубы, подсоединив их к кирпичной трубе на уровне плиты перекрытия. Они снабжены слоем теплоизоляции и не разогревают поверхности стен. Внутренние трубы, выполненные из нержавейки, гладкие

Внутренние трубы, выполненные из нержавейки, гладкие

Слой сажи не сможет оседать на них

Внутренние трубы, выполненные из нержавейки, гладкие. Слой сажи не сможет оседать на них.

Все дальнейшие работы проводятся аналогично с процессом сушки и первой топки печей из кирпича. Эта работа займет 3-4 дня, но позволит проверить печь на дефекты и задымление, устранить неисправности и постепенно высушить кирпичные поверхности от влаги.

Но перед этим открываем все каналы в нижней части печи и топочные отсеки и удаляем строительный мусор. Проверяем уровень тяги в дымоходе. Если пламя факела не затягивает в топку при открытых дверках поддувал и воздушной заслонки – это значит, что дымоход забит и нуждается в прочистке. Только добившись нормального уровня тяги можно приступать к сушке «Экономки».

Русская печь с плитой и обогревательным щитком

При постройке простого дымохода большая часть тепла, вырабатываемого печью, теряется впустую. Горячие газы и дым выходят прямо на улицу, в то время как могли бы использоваться для обогрева дома. В случае установки плиты ситуация улучшается, т. к. часть тепла уходит на её разогрев и остаётся в помещении.

Чтобы увеличить эффективность отопления строятся обогревательные щитки. По конструкции это кирпичная стенка, располагающаяся над горнилом и варочной плитой.

Её особенность — проложенные внутри каналы для выхода дыма. Благодаря их протяжённости, раскалённые газы по пути к дымоходу передают большую часть своего тепла стенкам щитка и продолжают длительное время согревать воздух в доме.

Важно! Каналы щитка обязательно оборудуются заслонками и предусматривают прямой выход дыма наружу. Это имеет большое значение в летний период, когда дополнительный обогрев дома не требуется и создаёт некомфортные условия во время использования печи для приготовления пищи

Особенности печей с лежанкой

Печь с лежанкой и варочной поверхностью, порядовка которой выполнена своими руками может работать в одной из двух режимов. В зависимости от времени года, кирпичная установка на дровах, может работать в летнем или зимнем режиме.

В летнее время камин оборудуется специальной задвижкой, за счёт чего нагревается только лежанка, варочная плита и духовка. Сам агрегат не прогревается, что позволяет сохранить комфортную температуру в доме;
В зимнее время года, когда помещение требует особенно интенсивного нагрева, специальная задвижка полностью убирается, что способствует прогреву печи, со всеми сопутствующими элементами.

Часть отопительной конструкции с лежанкой собирается из простого кирпича, что достаточно выгодно и экономично

Для того чтобы печь с лежанкой прослужила как можно больше, для сборки лучше всего использовать шамотный кирпич Для того чтобы подготовить печку к выпеканию, необходимо также открыть две из трёх заслонок, а после того как топливо полностью прогорит, они снова закрываются. Также топливный отсек необходимо очистить от образующихся продуктов горения (золы, сажи). Тесто помещается в духовой шкаф, третья заслонка тоже задвигается.Для того чтобы своими руками построить печь из кирпича вам понадобится:

Порядовка, чертежи;
Порядка 2500 единиц шамотных кирпичей;
900 килограмм глиняного раствора;
1900 кг песка из карьера;
250-290 килограмм мертеля.

Первые несколько рядов необходимо хорошо перевязать для придания массивной конструкции дополнительной прочности и устойчивости;
На третьем и четвёртом производится установка дверцы;
На пятом и шестом ряду производим монтаж колосника;
С 7 по 9 ряд начинаем формировать стенки топочного отверстия;
На 11 и 12 рядах производится установка варочной плиты из чугуна;
С тринадцатого по четырнадцатый монтируем и устраиваем колпаки, производим усиление конструкции уголками, размером 100х100;
С 15 по 18 ряды продолжаем формировать топочную камеру, возводить перекрытия;
На 19 монтируем заслонки;
С 20 по 23 выполняем стандартную кладку;
На 24 ряду устанавливаем заслонки;
Для 25 ряда характерно возведение дымооборота;
26-28 ряды укладываются стандартно;
На двадцать девятом закрепляется стальной лист;
С 30 по 32 выполняем стандартную кладку;
С 33 по 36 возводим дымоходную систему;
На 37 ряду укладываем стальной лист, который будет выполнять роль перекрытия;
38 ряд завершает данную порядовку.

Есть разные варианты, потому схема кладки может отличаться.

Чтобы возвести источник тепла в домашних условиях, надо подготовить базовый набор инструментов:

молоток-кирка;
мастерок;
правило;
болгарка, отрезные круги по камню, металлу;
измерительные приборы – строительный уровень, линейка, угольник, отвес;
столярный инструмент, чтобы собрать опалубку фундамента;
деревянная порядовка;
несколько емкостей и приспособления для замешивания раствора, перебивки глины.

Для строительства понадобится кирпич, песчано-глиняная смесь для раствора. Количество материала ориентировать на масштабы работ. Понадобится и печная фурнитура – поддувальная, топочные и прочистные дверцы, колосниковые решетки, дымовая задвижка, варочная панель.

Что нужно знать о печи

Устройство русской печи позволяет использовать ее для отдыха, готовки, отопления и сушки белья. Однако, чтобы возвести массивный агрегат своими руками, необходимо обладать рядом знаний. Новичку такая работа точно не подойдет, любая ошибка приведет к полному демонтажу и переделке. В работе следует четко придерживаться чертежей, и лучше привлечь опытного мастера для консультации и методической помощи.

Чертежи печей могут различаться в зависимости от размера и устройства. Печи могут иметь нижний прогрев, быть малыми, средними и большими. Последние имеют больше функций, но чем меньше агрегаты, тем легче сложить их новичку своими руками. Традиционная русская печь состоит из следующих частей:

подпечья – для хранения и сушки дров;
холодной печурки – для хранения посуды;
шестка – ниши перед топкой (гарнилом), которая используется как плита, или место для хранения пищи, чтобы она не остыла;
пода – дна горнила (его делают под уклоном и шлифуют, чтобы проще доставать посуду);
горнила – это топка агрегата, здесь происходит процесс сжигания дров и приготовление пищи (свод горнила устанавливается под уклоном к выходу, это позволяет подниматься теплу вверх и прогревать лежанку и бока печи);
перетрубья – ниши, над которой начинается дымоход;
вьюшки – окна с дверцей, с помощью которого перекрывают дымоход, оно открывает доступ к заслонке (которая регулирует тягу);
лежанки – ниши на печи, расположенной над горнилом.

Современные модели печей имеют усовершенствованное строение. Их оснащают варочной плитой и баком для нагрева воды. Некоторые модели оснащены нижним прогревом, что позволяет быстрее прогревать помещение.

Есть и печки-экономки – это мини-версия русской печи, их отличают размеры

Она также оснащена всеми функциями, чтобы их сложить, важно учитывать наличие двух топок, для готовки и прогрева

Русская печь Экономка

Проект будущей печи напрямую зависит от размера помещения. Русская печь «Экономка» может быть большой, средней и малой. Стандартной считается конструкции следующих размеров: высота 1.8 м, длина 2.3 м и ширина 1.4 м. Именно такими размерами следует руководствоваться при строительстве. Теперь зная параметры русской печи можно посчитать количество кирпичей, которые нужно закупить.

Первый этап строительства – устройство фундамента. Его глубина 0.5-0.6 м. На дно нужно уложить песок или щебень, а потом два слоя рубероида. Фундамент залить бетонной смесью. Дать ему схватиться.

Кладка русской печи «Экономка»

Возведение печки своими руками дело несложное, но очень кропотливое и требует внимания. Дело в том, что каждый последующий рад кладки отличается от предыдущего. Для первого ряда можно использовать битые кирпичи. Они укладываются посередине. Наружные стены возводятся из целых.

Топливом для такого сооружения могут стать как дрова. так и другое твердое топливо, например, уголь. Русская мини-печь создаст комфортную температуру во всем доме, экономно расходуя горючее.

Разрабатывая рациональную конструкцию для печки «Экономки» без лежанки, модифицировали ее основание. Получился отличный от предыдущего вариант сооружения: по-новому обустроили обе топки — главную и дополнительную. Привычным осталось использование варочной камеры, которая закрывается заслонкой при надобности.

Русские печи — это не просто элемент интерьера, который многие ошибочно принимают за декоративный. До сих пор несмотря на обилие современных типов отопительного оборудования, именно печи для загородных домов являются одним из источников бесперебойного тепла и подачи горячей воды. Русская кирпичная печь может быть использована и для приготовления пищи, для сушки грибов, ягод. Она является довольно экономной заменой сложного отопительного оборудования. В качестве топлива можно использовать сухие дрова, специальные древесные брикеты. А вот уголь в данном случае не подходит, его можно брать только для твердотопливных котлов. Для небольшого частного дома можно использовать нетрадиционную, довольно массивную конструкцию, так называемую мини русскую печь Экономка.

Устройство русской печи.

Порядовка такой печи включает в себя схемы для 34 рядов, каждый из которых показывает расположение кирпича и особенности его укладки. Кроме описания схема обязательно включает графическое изображение кладки, указания, если есть необходимость применения не целого кирпича, а ½, ¼, ¾.

Материалы для работ

Чтобы выполнить кладку печей, необходимо заготовить материалы, которые будут нужны во время работы. Точное их количество зависит от того, какая именно схема печи будет использована. Заслонки, дверцы, чугунная плита и прочее остаются неизменными, различаться могут только их размеры

При расчетах количества кирпича внимание также надо уделить тому, какой именно будет дымоходная труба. Обычно порядовка включает в себя только схему по кладке самой печи, для дымохода составляется совершенно отдельный чертеж. Сегодня можно использовать уже готовые дымоходы, которые необходимости после кладки просто соединить с конструкцией печи

Сегодня можно использовать уже готовые дымоходы, которые необходимости после кладки просто соединить с конструкцией печи .

Чтобы своими руками выложить мини русскую печь Экономка, необходимо приготовить следующее:

красный печной кирпич полнотелый, тип 150 М125 — 750 шт;
глиняный кладочный раствор;
колосниковые металлические решетки с размерами — 2 шт;
топочные дверцы — 2 шт;
поддувальные дверцы с размерами: 130*140 мм, 140*270 мм — 2 шт;
дверцы для чистки печи — 4 шт;
чугунная плита для приготовления пищи 300*250 мм — 1 шт;
дымовая задвижка — 1 шт;
вентиляционная задвижка — 1 шт;
печная заслонка &- 1 шт;
водогрейная коробка — 1 шт;
стальная полоса 850*40*10 мм, 500*40*10 мм — по 2 шт каждого вида;
металлический уголок на 1200 мм с размерами 25*25*3 мм — 1 шт;
металлический пруток с диаметрами 16, 18 мм, 25*25*3 мм — по 1 шт;
металлическая проволока с диаметром в 6 мм, 10 м;
гайки, шайбы для крепежа — 16 шт;
предтопочный лист из кровельного железа 500*700 мм- 2 шт.

В дровницах, сооружённых по бокам камина, хранятся щепки для растопки. В разных местах массива печи предусмотрены семь печурок разных размеров, в которых удобно хранить и сушить мелкие предметы. К тому же печурки — украшение печи: вместе с каскадом арок и полок они придают камину и печи нарядный вид . По желанию некоторые арки можно заменить прямыми перемычками . Украсит печь также кладка арок и полок кирпичом другого цвета или более интенсивной окраски.

Виды русских печей

Приняв решение о возведении русской мини печи на приусадебном участке, его владелец должен определить, для решения каких задач будет её использовать. От этого зависит набор функций кирпичной печи, особенности её конструкции и технологии кладки.

Наибольшим спросом пользуются устройства, имеющие:

варочную плиту;
мангал;
барбекю;

место, предусмотренное для установки казана;
коптильню.

Печь с варочной плитой

Русская печь со встроенным мангалом

Печь с казаном

Русская печь с тандыром, барбекю и коптильней

Как правило, модели русских печей с лежанками для улицы не рассматриваются.

Кроме этого, вам потребуется определиться с целым рядом иных критериев, согласно которым классифицируются русские печи.

По габаритам

Выделяют три группы:

большие, с размерами более 1500х2300;
малые – 1500х1750, наиболее часто реализуемые на участках и в дачных домиках;
нестандартные – как правило, обустраиваются в банях.

Этот пункт прямо влияет на стоимость и сроки завершения кладки, ассортимент и количество требуемых материалов.

По внутреннему устройству

По данному показателю печи относят к группе традиционных или современных моделей. Первые имеют полое подпечье для хранения топлива и утвари. Их нижняя часть не прогревается. Поскольку данная функция относится к отоплению, то для уличной печи она не рассматривается. По сравнению с современными проектами, классический вариант технически проще выкладывать.

Сроки выполнения работ по возведению классического варианта обычно значительно ниже.

По положению

Здесь речь может идти о печах отдельно стоящих на открытом воздухе, установленных в беседках или комплексных барбекю-решениях.

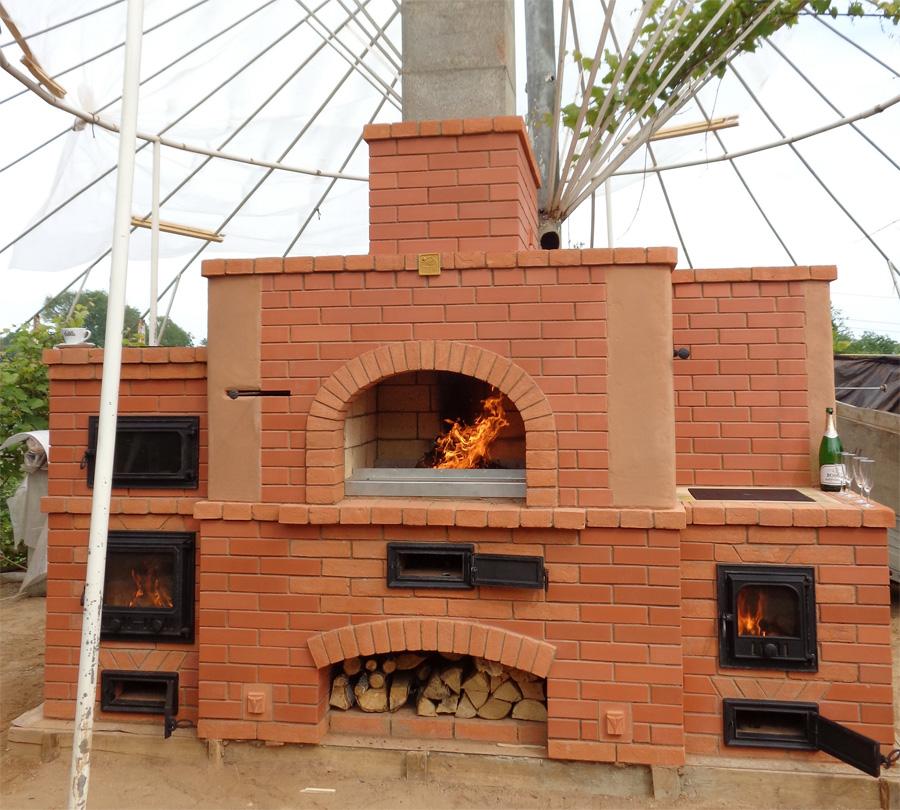

Дачная мини-печь

По внешнему виду

Классические решения представляют собой прямоугольную конструкцию. В качестве отделки используется побелка или штукатурка.

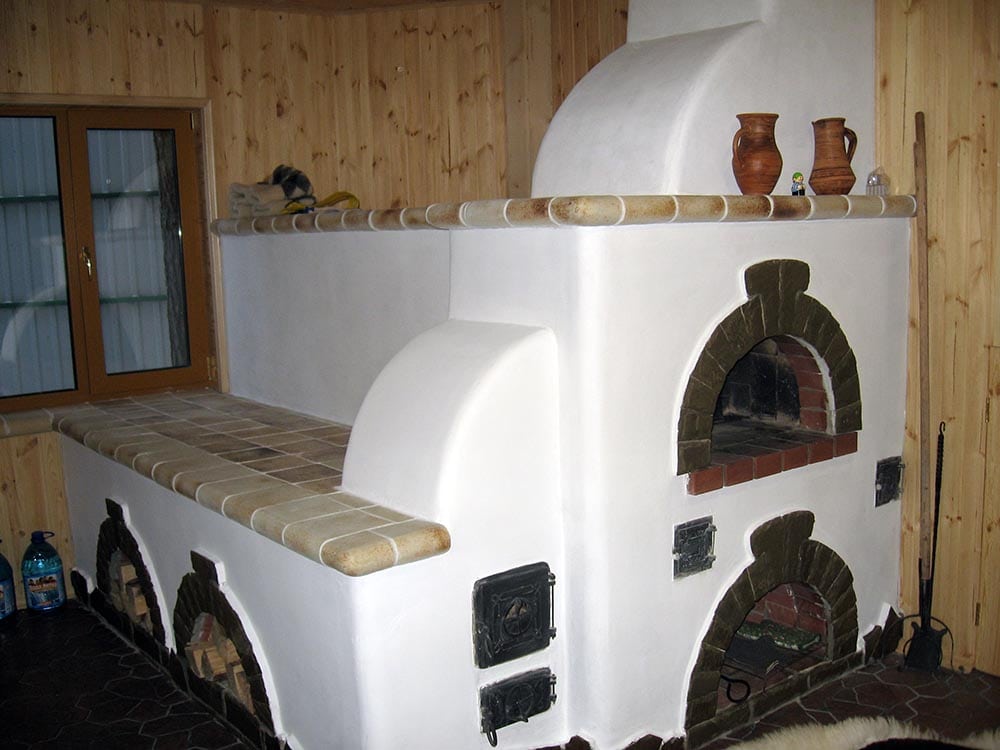

Классическая русская печь

Русская печь может встраиваться в отопительно-варочный многофункциональный комплекс, рассчитанный на решение расширенного круга задач по приготовлению пищи.

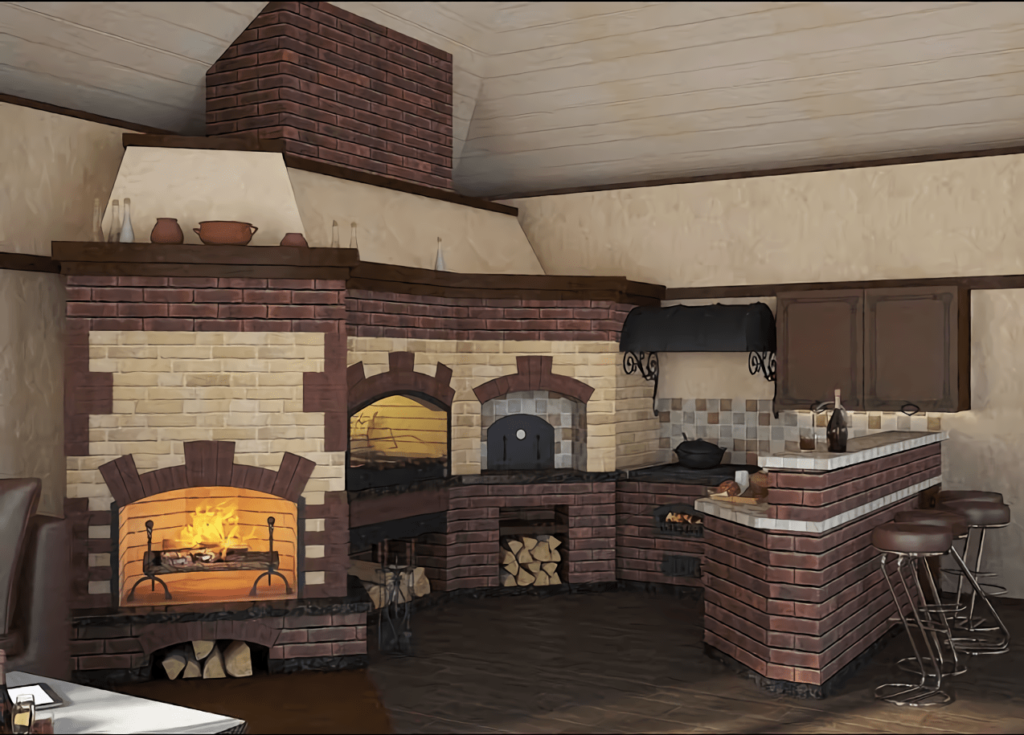

Печной комплекс с русской печью, камином, мангалом и казаном

По способу топки

По этому параметру русские печи делят на три группы. Это конструкции, рассчитанные на топку:

По-чёрному. Они имеют простейшие конструкции. Могут выкладываться из самостоятельно отформованных глиняных кирпичей. У них отсутствует дымоходная труба. Дым выходит из печи при топке сквозь специально обустроенные в стенах волоковые окна. В настоящее время почти не применяются.

По-серому. Они уже комплектуются прямоходной трубой. Однако такое решение большую часть тепловой энергии отправляет «в трубу» в прямом смысле слова. Высока вероятность искрообразования, что повышает вероятность возникновения возгорания. Поэтому данное решение также практически не используется.
По-белому. Этот вариант самый безопасный и удобный. Но для возведения такой печи требуется качественный кирпич и кладочный раствор. Печи отличаются неплохим КПД, приемлемым расходом топлива, безопасны в эксплуатации.

Порядовая кладка печки

После подготовки основания и знакомства с чертежами можно двигаться дальше

Важно строго соблюдать порядовку, указывающую на правильное положение кирпичей и установку печной фурнитуры

С плитой и лежанкой

Если планируется печь с плитой своими руками, то порядовка простая выглядит так:

Сделайте сплошной и ровный ряд.
Выкладывайте внутренние отсеки, оформляйте прочистные каналы, камеру зольника.
Поставьте дверцу поддувала и прочистной камеры. Закрепляйте их стальной проволокой, концы укладывайте в швы.
Закройте свод, перекройте входы в каналы, сформируйте отверстия и оформите потолок подового канала изнутри.
Зафиксируйте колосниковую решетку в большом топливнике. Внутреннюю кладку выполняйте без раствора, использовать лучше шамот, разрезая пополам в толщину. Поставьте дверку на малый топливник.
Установите водогрейный бак.
Поставьте колосниковую решетку на малый и дверку на большой топливники. Стяните правую стену полоской стали. Сзади большой топки раствор не нужен.
Установите и закрепите дверку малой топки. Продолжайте выводить внутренние каналы.
Этот ряд объединяется с предыдущим.
Выложите дно горнила, объедините топочные своды. Выведите в камеру отверстия каналов, водогрейный бак перекройте.
На краю кладки закрепите между топками уголок из металла 5х5 см. Пространство большой топки за плитой накройте колосниковой решеткой. Закреплять ее не надо.
Формируйте дымоход и стенки горнила. Слева установите задвижку-заслонку.
Продолжайте алгоритм.
Формируйте вход в дымоход. Открывать его будет задвижка (вертикаль). Выводите стенки горнила, оформляйте отверстие для заслонки.
Начинайте сужать кладку, перекрывая свод камеры. Приступайте к выводу дымохода.
Усильте стенки полосками металла.
Стяните заднюю стенку полоской металла. Сужайте свод камеры дальше, готовьтесь к кладке свода. Над нишей с плитой уложите уголок и полосу из металла – основу для кладки, создающей потолок.
Выкладывайте наружные стенки и свод горнила в форме купола. Можно установить шаблон или сварить арку из полос металла.
Укрепите стенку над входом в камеру полосой металла окружите свод горнила стенками.
Насыпьте песок, уплотните.
Приступайте к основанию лежанки. Заложите песчаную насыпь, спереди сужайте перетрубье.
Сузьте перетрубье, поставьте панель с отверстием-кругом, чтобы менять направление дыма.
Поставьте дверку прочистного окошка.
Установите задвижку для регуляции тяги.
Продолжайте перекрывать пространство.
Работайте по алгоритму.
Объедините перетрубье и дымоход на 27-29 рядах. Выкладывайте дымоход до начала формирования разделки. В месте, где дымоход проходит чердачное перекрытие, используйте цементный раствор.

Когда труба будет выведена на крышу, сделайте выдру – расширение над кровлей в виде напуска. Зазоры между кровлей и дымоходом закройте гидроизодяцией.

Русская печь с камином и лежанкой многофункциональна. Она дает тепло, на ней готовят еду, наверху отдыхают. На ней будут моментально сохнуть любые вещи.

С плитой под казан

И составные части, и кладка напоминают русскую печь с камином и лежанкой. Отказ от последней выгоден сокращением габаритов и плитой, на которую поместится большой казан. Порядовка такая:

Сделайте ровное и сплошное основание.
Поставьте зольную камеру.
Зафиксируйте прочистные дверцы.
Поставьте колосниковую решетку.
Сформируйте подтопочную камеру.
Начинайте футеровку топки.
Приступайте к сооружению стенок.
Выставьте уголки.
Выровняйте под.
Сформируйте хайло.
Поставьте плиту.
Возведите топочно-варочную камеру.
Перекройте дымовой канал.
Сформируйте свод большой топки.
Возводите стенки.
Продолжайте предыдущий ряд.
Свяжите стенки с арками.
Продолжайте ряд.
Выполните теплоизоляцию горнила.
Займитесь общим перекрытием.
Продолжайте алгоритм.
Выставьте задвижки.
Поставьте прочистные дверцы.
Продолжайте предыдущий ряд.
Соблюдайте алгоритм.
Перекройте канал.
Сформируйте дымоход.
Установите задвижки.

Остается возвести трубу до потолка. Обкладывайте ее 2х1,5 кирпича. Для изоляции перекрытия используется негорючий материал – металл, асбест.

Можно возвести печь с подтопком и лежанкой. В таком случае увеличивается длина топочной камеры или сооружается пристройка, внутри которой будут дымовые каналы.

Планируете ли вы для себя строительство русской печки?

ДаНет

Достоинства и недостатки

Сколько бы вы не расхваливали русский отопительный агрегат, все равно среди огромного количества достоинств есть и несколько недостатков. Поэтому рассмотрим и те, и другие.

Достоинства

Экономический фактор в плане сооружения печки. Используются доступные и недорогие материалы: огнеупорный кирпич и раствор на основе глины.
Не самый низкий КПД. В самой простой конструкции данный показатель равен 60%, в модифицированных до 85%.
Работает русская печка на любом твердом топливе без снижения технических характеристик.
Высокая функциональность. Это и отопление, и варочная плита, и возможность спать на лежанке.
Простота обслуживания. Здесь можно сказать так – утром протопил печь, и ее тепла хватает до следующего утра.
О целебных свойствах русской печки ходят легенды. Напомним, что в таком приборе пища практически не жарится, ни варится, а томится. Спать на лежаке – одно удовольствие. Достаточно всего лишь 6 часов, просыпаешься бодрым и выспавшимся.
Безопасность. Здесь все на отлично. Огонь горит в глубине, вывалиться уголь просто не сможет. Искры печь выдает лишь при интенсивной топке, когда на улице уж очень ниже нуля. А если ваша печь имеет трехцентровой свод, то искры – это нонсенс в такой конструкции.

Готовый свод

Недостатки

Русская печь может работать только на медленно горящем виде топлива, к которому относится дрова, уголь и торф. Газ и жидкие виды здесь использовать нельзя, потому что в самой печи проявляется постоянный недостаток кислорода.
При сгорании топлива образуется зола, которую постоянно надо вычищать.
Это тяжелое сооружение из кирпича, поэтому ее вес сильно влияет на перекрытия. А это говорит о том, что в многоэтажном строительстве русскую печку можно собирать только на первом этаже, устраивая под нее отдельно стоящий фундамент.
К сожалению, и габариты агрегата слишком большие, поэтому печь занимает слишком много места в помещении.
Не очень высокая теплоотдача. В среднем одна такая печка будет отапливать комнаты площадью 45 м². По сути, как и радиатор водяного отопления, установленный под оконным проемом.
Слишком долго прогревается. Те, кто знает толк в русских печах, уверяет, что после летнего стояния прибор надо обязательно протапливать целые сутки. Слишком большой расход топлива получается.
Автоматизировать происходящие внутри процессы невозможно. Многие пытались, ничего не получается.
Если вы решили соорудить печь лежанку своими руками, тогда вам потребуются консультации опытных печников. Практика показывает, что огрехи в процессе возведения могут стать причинами задымленности помещения.

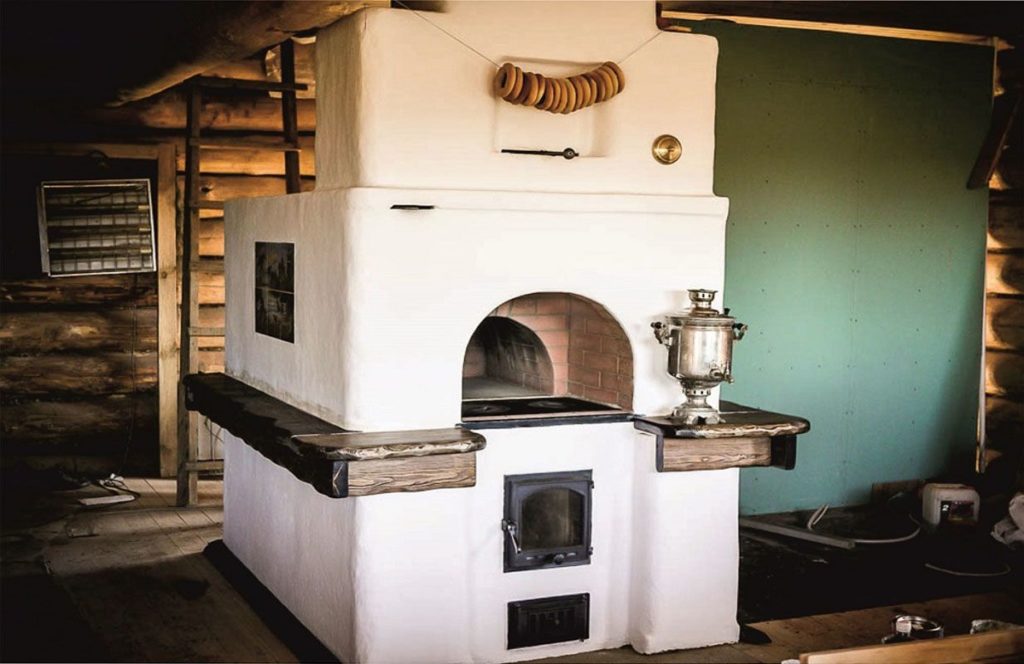

Хорошо на лежанке отдохнуть

Печь с лежанкой: порядовка, схема, как собрать отопительно варочные и каминные модели своими руками
