Какими характеристиками должен обладать гаражный подъёмник

В гаражных условиях используются два типа подъёмных механизма. К первому типу относят подъёмник, способный поднять автомобиль целиком, а ко второму относят подъёмник типа гусь, позволяющий перемещать грузы по гаражу.

Подъёмники первого типа являются стационарными устройствами и главное требование, которое предъявляется к ним – устойчивость. Автомобиль весит более тонны и не должен иметь ни малейшего шанса на падение. Для того чтобы исключить какие-либо несчастные случаи, гаражный подъёмник должен иметь надёжный стопор.

Самодельный кран гусь

Наиболее часто в автомастерских используют подъёмники типа «гусь». Его достаточно просто изготовить из профильной трубы или швеллера. Сначала варится основание, на которое нужно установить поворотный механизм. Стрелу лучше всего изготовить с регулируемым вылетом. Так появится возможность перемещать тяжести в любом направлении.

Мини-кран из металлолома

Ещё один вариант подъёмного механизма из металла, «валяющегося под ногами», сделал участник портала с ником Петр_1.

По словам Петр_1, причина строительства крана — дом становится всё выше, а блоки и бетон всё тяжелее. Поэтому, произведя ревизию «ненужных вещей», пользователь изготовил полностью разборный кран грузоподъёмностью в 200 кг.

Петр_1

Думаю, мой кран может и больше поднять, но перегружать его я не стал. Кран разбирается на части весом 30-60 кг и спокойно перевозится в прицепе легкового автомобиля. На багажнике вожу стрелу. В статике испытал конструкцию весом в 400 кг. Обычно поднимаю груз весом до 150 кг. Мне для моих строительных нужд этого вполне достаточно.

За один раз кран, при вылете стрелы в 5 м, поднимает 10 блоков весом по 15 кг, или четыре 15-ти литровых вёдер с раствором.

Конструкция крана представляет собой сборную «солянку» из того, что было под рукой. Перечислим основные детали:

поворотный узел – ступица от грузовика;

Ступица от автомобилей, грузовиков и сельхозтехники часто используется для изготовления поворотного узла в самодельных кранах. Главное — просчитать действующие на неё и крепёж нагрузки.

стрела сделана из трубы диаметром 75 мм;

выносные опоры и основание- прямоугольная труба сечением 8х5 и 8.5х5.5 см;

основание башни – «200-й» швеллер;

червячные редукторы для стреловой и грузовой лебёдки.

трёхфазный электродвигатель с реверсом, мощностью 0.9 кВт, переделанный на питание от сети 220 В;

Кран получился мобильным, и его, опустив стрелу, можно переместить с места на место, перекатывая на колёсиках по утрамбованному грунту. Регулировка по уровню осуществляется при помощи винтовых опор.

Металл, редукторы и ролики куплены на вторчермете. Новые только трос и подшипники.

Вес крана без противовеса – около 250 кг. Себестоимость конструкции, с учётом покупки расходников — отрезных дисков для УШМ, электродов для сварочного инвертора и краски, – 4 тыс. руб.

Петр_1

Кран, + время на токарные работы, + подбора комплектующих и примерка узлов, я сделал за 3 рабочих дня. В дальнейшем, по окончании работ, полностью разберу его.

Виды полиспастов

Полиспасты делятся по нескольким признакам:

По назначению. Бывают силовые, а бывают скоростные схемы. Силовые позволяют поднимать больше груза, но медленнее. Скоростные позволяют поднимать тяжесть быстрее, но «осилят» меньший вес.
По количеству блоков. Самый простой вариант — 1 ролик. Но их может быть и 2, и 3, и 4, и больше. Чем больше их — тем больший вес получится поднять.
По сложности схемы. Бывают простые схемы (когда ролики объединены последовательно 1 канатом) и сложные (когда используется 2 или больше отдельных полиспастов). Сложные системы более производительны, дают больше результата при меньшем количестве блоков. К примеру, если объединить 2 полиспаста (из 1 и из 2 блоков) — получится выигрыш в силе в 6 раз. Тогда как простая схема даст выигрыш в 6 раз только при использовании 6 роликов.

Что влияет на эффективность подъемника?

Выше упоминалась кратность (выигрыш в силе) очень приблизительная, округленная в большую сторону. На практике она меньше.

На эффективность подъемника (на то, какой точный выигрыш в силе он даст) влияют такие факторы:

количество блоков;
материал троса;
тип подшипников;
качество смазки всех осей;
диаметр и длина каната;
угол между канатом и средней плоскостью ролика.

Как крепится веревка к механизму?

Закрепить грузоподъемный механизм к тросу можно следующими способами:

Узлами, связанными из репшнуров. Количество оборотов — 3-5.
Зажимом общего назначения.

Схема и технические характеристики машины

Размещение основных узлов и агрегатов устройства осуществляется по основной схеме. Она предусматривает переднее расположение ведущих колес, центральную установку двигателя и переднее размещение рабочих агрегатов.

Пространство за кабиной обычно предназначается для установки противовеса, трансмиссионный агрегат расположен между двигателем и исполнительными механизмами.

Среди основных характеристик машины важно знать те, которые дают представление о рабочих возможностях и о функциональном обеспечении. Важно знать величину мощности, габариты машины, сколько весит погрузчик вилочный

При выборе техники нужно выяснить, какой вес груза и на какую высоту способна поднять конкретная единица спецтехники. При эксплуатации погрузчика, оснащенного электрическим приводом, следует учитывать продолжительность рабочего цикла аккумуляторных батарей.

Выбирая машину с учетом типа силовой установки, следует учитывать, что рынок предлагает следующие типы моделей:

с дизельным агрегатом;
оснащенные бензиновым двигателем;
на электромоторе с питанием от аккумуляторных батарей;
с электрическим двигателем с питанием от сети.

Все типы машин имеют свои преимущества и недостатки. Например, к достоинствам ДВС можно отнести мощные моторы, эксплуатационную мобильность и независимость, рабочую эффективность. Электрические погрузчики отличаются высокой экологичностью, возможностью быстро приступить к работе, низкой шумностью. Батарея способна обеспечить рабочий цикл в течение 8-9 часов функционирования.

Требования к домашнему подъемнику

Главный критерий лифта — грузоподъемность Чтобы сделать подъемник для погреба своими руками, необходимо внимательно изучить устройство данного сооружения, и требования, которые к нему предъявляются.

Стандартные лифты состоят из таких частей и механизмов:

Грузоподъемное приспособление. Работает от ручного усилия или электричества.
Платформа. Основание, служащее для размещения подвижного фрагмента.
Кабина. Предназначена для размещения человека и груза. Может быть открытого и закрытого типа.
Рельсы. Крепятся на стене и служат направляющими для движения кабины.
Органы управления. К ним относятся пускатели, реле, предохранители и прочие детали, регулирующие работу конструкции.

Самодельный лифт в погреб должен соответствовать таким критериям:

безопасность;
достаточная грузоподъемность;
удобство пользования;
экономичность;
наличие страховой системы;
эстетичность;
долговечность;
возможность монтажа своими руками.

Что собой представляет вилочный погрузчик?

Вилочные погрузчики или как их еще называют штабелеры, относятся к виду складской, напольной, самоходной техники, которая необходима для штабелирования, разгрузки, переработки, погрузки и перемещения грузов разного типа, с помощью навесного оборудования (вил).

Область применения данной техники разнообразна: погрузчик используют в цехах, терминалах, складах, сельских хозяйствах, а также на строительных площадках, в крупных логистических центрах, на промышленных предприятиях и других отраслях, которые нуждаются в оптимизации и упрощении погрузочно-разгрузочных работ.

Фирмы-производители и классификация

Впервые транспортные средства этого типа появились в Соединенных Штатах Америки, в 1932 году, но после начала Второй Мировой Войны их производство было свернуто и возобновилось лишь спустя годы.

Компания производитель вилочых погрузчиков

В настоящее время производством вилочных погрузчиков занимаются компании многих стран мира, но самыми известными и востребованными из них являются японские, корейские и североамериканские бренды, такие как Toyota, Komatsu, Doosan, Caterpillar, Maximal, Nacco Industries, Crown и др.

Вилочные погрузчики мощностью более 60 л.с. делят на следующие виды, краткая характеристика которых представлена ниже:

1 класс. В него входят устройства с системой электропривода.
2 класс. Спецтранспорт, эксплуатирующийся в тоннелях и ограниченных по площади пространствах.
3 класс. Электрокары и штабелеры.
4 класс. Бензиновые или дизельные погрузчики на литых шинах.
5 класс. Дизельные транспортные средства с пневматическими шинами.
6 класс. Устройства с подъемным механизмом до 2-х метров.
7 класс. Внедорожники, способные работать в условиях с покрытием низкого качества.

Как выбрать навесное оборудование?

Любой вариант должен соответствовать характеристикам базовой машины. Несоответствие габаритов, технических требований или веса может привести к серьезной поломке вашей спецтехники и создать опасную ситуацию на рабочем месте.

Если вы убедились, что характеристики полностью подходят к вашему погрузчику, обратите внимание на производителя. Лучше всего подойдет оборудование аналогичного бренда, что и ваша спецтехника

Производитель всегда точно указывает, на какие модели подходят те или иные агрегаты. Кроме того, всегда предоставляется гарантия, а вся продукция имеет высокое качество. Но этот товар самый дорогой из всех.

Есть компании, которые занимаются самостоятельным изготовлением навесного оборудования. требуйте предоставления технической документации, так как металл и его свойства очень важны. Некачественный товар просто не продержится заявленного срока годности. По итогу вам придется покупать новые вилы, и вы потратите столько, что могли изначально купить товар высокого качества.

Будьте осторожны с неизвестными китайскими брендами. В Китае очень любят любыми путями удешевлять продукцию, экономя, в первую очередь, на самих материалах. Пусть вас не обманывает низкая цена, за ней часто кроется низкое качество.

Если вы не нашли варианта по вашим параметрам, то некоторые компании предлагают изготовление на заказ. Это может облегчить поиск требуемого оборудования.

Технические характеристики

Чтобы лучше понять, на что способен вышеупомянутый представитель, грузоподъемных машин, желательно ознакомится с его более детальным описанием – кран Пионер технические характеристики.

Итак, первым пунктом в общей характеристики крана является, конечно же, его грузоподъемность. Колебаться она может в интервале 0,5 тонн – 1 тонна. Преимущество крана Пионер проявляется в том, что он в состоянии подымать груз, который тяжелее его самого в несколько раз. Высота крана – стабильно 4 метра. Угол, который может охватывать платформа при повороте – 360 градусов.

Опорный контур (соединяющий контур вертикальных осей подъемной машины, образованный горизонтальными проекциями прямых линий) составляет 2х2 метра. Скорость подъема груза – величина плавающая, зависит от массы груза (0,5 тонн – от 0,2 до 50 м/с; 1 тонна – 0,74 м/с). Диаметр каната также зависит от размера груза: 6,9 мм – 0,5 тонн, 12 мм – 1 тонна. Вес крана Пионера в зависимости от модели может составлять 1 – 1,5 тонны.

Сегодня мы расскажем, как построить консольный кран своими руками. Но вначале несколько слов о том, чем отличается подобная конструкция. Итак, консольные краны используются для поднятия умеренных грузов и идеально подходят для обслуживания строительных площадок. Более того, их используют и в других сферах промышленности – машиностроении, цехах механической обработки и т. д. Такой широкий спектр эксплуатации объясняется возможностью работы в стенных условиях, то есть в условиях ограниченного пространства.

Правила использования

Для обеспечения надежной и бесперебойной работы, снижения амортизации и увеличения срока службы составных частей и комплектующих при эксплуатации погрузчиков вилочного типа важно соблюдать некоторые нормы и правила. К примеру, Инструкция по эксплуатации вилочного погрузчика требует обязательного исполнения следующих пунктов:

К примеру, Инструкция по эксплуатации вилочного погрузчика требует обязательного исполнения следующих пунктов:

1.Квалификация оператора.

Квалифицированный работник

Операции по погрузке и разгрузке должен производить работник, обладающий соответствующими навыками и прошедший обучение на право управления техникой этого вида.

2.Использование специальной рабочей одежды.

Она должна выполнять защитные свойства. Комплект оператора должен включать: каску, защитную обувь и куртку со светоотражающими элементами. При работе одежда не должна цепляться за элементы и детали погрузчика.

3.Предварительный осмотр.

До начала погрузочно-разгрузочных операций оператор должен произвести осмотр транспортного средства на предмет выявления возможных проблем и неисправностей. При их обнаружении погрузчик не может быть допущен к работе.

4.Запуск.

Доступ в кабину производится по ступенькам с поддержкой за поручни.

Оператор должен находиться в ней в пристегнутом состоянии.

Работа может начинаться только в сидячем положении, в отличие от погрузчики на гусеничном ходу.

Сборка конструкции

Подготовьте:

канат;
шайбы;
уголки и швеллеры;
трубу;
болгарку;
сварочный аппарат.

Раму следует выполнить из стального уголка 63х63х5 мм. Стрелу длиной 5 м выполняют из трубы, имеющей диаметр 55 мм. Чтобы усилить агрегат, применяют уголки размерами 30х30х3 мм.

Грузоподъемность такого самодельного крана будет около 150 кг. Если необходимо поднимать панели с большей массой, то надо увеличить кратность полиспастов, которые являются устройством для поднятия груза. Полиспаст изготавливают из блоков, соединяют их друг с другом тросом. Этот трос должен обматывать блоки по кругу. Полиспаст позволяет поднять панели, прилагая при этом меньшую силу, чем вес груза.

Полиспаст выигрывает в силе в 3-4 раза. При этом учитывают потери на трение, которые составляют 10%. Чем больше будет выигрыш в силе, тем меньше расстояние, на которое инструмент может перенести панели.

Еще 2 дня нужны на сборку механизма. Схема подъема выполнена в виде 2-кратного полиспаста. Узел поворота стрелы представляет собой 6-кратный полиспаст. Поворотную платформу изготавливают путем крепления 2 шайб. Ось заменяет болт на 30 мм.

Для уменьшения величины противовесов опорные ноги делают длиной 2 м. При радиусе поворота шайбы в 200 мм и расстоянии 2 м до противовеса в 100 кг на болт будет действовать нагрузка 1 т. Это учитывают при расчете конструкции инструмента. Выполняют расчет на устойчивость.

Принимают конструкцию за единую систему на одной опоре. Она является наименьшим расстоянием от оси вращения. На систему действуют: вес груза, противовеса и крана. Подъемный барабан создают из трубы сечением 100 мм. Его нельзя устанавливать близко к блокам. Его фиксируют ближе к шайбам.

Блоки изготавливают из 3 шайб. Они должны огибаться шнуром, диаметр блоков должен быть большим, чтобы канаты не вылетели из шайб. Блоки фиксируют без подшипников.

Нужен гибкий трос сечением 5 мм. Его рабочая нагрузка равна 150 кг, а разрывающая — 850 кг. Полиспаст функционирует по принципу рычага. Для полиспаста основным показателем является его кратность (отношение всех ветвей троса к отходящим от барабана).

Если у шнура 6 частей, то тянущая сила на барабане будет в 6 раз меньше веса груза. Если канат изготовлен для поднятия 100 кг груза, то свернутый в 6 раз, он поднимет груз весом 600 кг. Когда все системы будут готовы, нужно собрать их, согласно составленной схеме конструкции, учитывая все размеры и правила крепления узлов и деталей. После сборки нужно смазать все системы конструкции и отдельные ее детали лизолом.

Следуя всем вышеописанным указаниям, можно самостоятельно изготовить подъемный кран для строительства дома и каких-либо подсобных помещений, используемых в хозяйстве. Перед началом эксплуатации следует проверить работоспособность всех узлов созданной конструкции подъемного крана. Потом провести проверочное испытание оборудования на возможность подъема и перемещения грузов.

Современные дома строятся все выше, а бетонные блоки при этом легче не становятся. А потому, если хорошо подумать, то можно соорудить небольшой подъемный кран своими руками. Грузоподъемность такой не велика, порядка двух сотен килограммов, хотя, скорее всего, он может и больше веса поднять, однако не желательно его сильно перегружать. Данная конструкция получается полностью разборной, ее составляющие получаются весом приблизительно 20-30 килограммов, так что собирать такой кран в одиночку особых проблем не составит. Помимо этого, перевозится подобная конструкция также легко, у меня для этого вполне сгодился кузов китайского пикапа.

Напомним, что ранее мы уже публиковали статью о самодельном кране-малютке, кому интересно смотрим .

Подъемник строительных материалов

Еще одна полезная самоделка, которая значительно облегчит жизнь на стройке – подъемник стройматериалов. Например, такой, как у участника FORUMHOUSE Али-бастр.Начав заливать монолитные стены, форумчанин устал вручную поднимать тяжелые ведра с бетоном и смастерил простую в исполнении, но гениальную конструкцию.

Основой подъемника стала металлическая лестница. Чтобы надежно зафиксировать лестницу на стене, в профилированной стальной трубе 15×15 Али-бастр просверлил отверстия и с обратной стороны одел на трубу шайбу, зафиксировав ее шплинтом. Тележка, на которую кладут стройматериалы, движется вверх-вниз на подшипниках № 304 при помощи электролебедки. Расположена она почти параллельно, под небольшим углом к лестнице, за счет чего перемещение происходит плавно.

Способы крепления верёвки к грузоподъёмному механизму

При создании комплексных полиспастов, нередко бывают ситуации, когда троса необходимой длины для крепления подвижного блока не оказывается под рукой.

Кран для газоблоков

Способы крепления троса с помощью такелажа общего назначения:

С использованием репшнура. С помощью самозатягивающегося узла репшнур привязывается к основному тросу. По мере поднятия груза, схватывающийся узел передвигается по основной верёвке, позволяя тем самым увеличить высоту подъёма груза.
С использованием зажимов. В случае использования стального троса – использовать репшнур не представляется возможным, поэтому необходимо использовать специальные зажимы.

Области применения полиспаста

Обычно это устройство является частью механизмов на стреле автокрана. В виде самостоятельного применения он используется в доках или на кораблях для опускания малых суден на воду. Удвоенный тип полиспаста можно встретить во многих видах кранов: козловых, грузовых, мостовых, где для подъема и спуска важна одинаковая нагрузка на конструкции моста. Систему подъема грузов применяют в погрузочно-разгрузочных работах в портах, на железнодорожных станциях, на промышленных производствах. В альпинизме с помощью этого механизма переправляют туристов, а горноспасатели поднимают пострадавших, например, из ущелья. Также, применяя этот метод, можно вытаскивать из грунта автомобиль, если отсутствует лебедка. Полиспаст используют для натяжения силовых кабелей и проводов контактной сети на железных дорогах

Применение велико и очень важно во многих сферах жизнедеятельности человека. Однако, чаще всего блоки полиспаста перемещают именно тяжелые грузы

Огромную часть подобных работ делают строительной техникой, такой как автокран, однако и полиспаст умело применяется в различных конструкциях и механизмах грузозахватных устройств. Система полиспаст выступает основой таких устройств и машин, как тельфер, лебедка-таль, применяется в экскаваторах, бульдозерах и всевозможных кранах.

Полиспаст на кране Пионер 500

Погрузочные работы

Методы управления фронтальным погрузчиком при выполнении погрузочных работ отличаются. Наиболее эффективной считается работа при сведении до минимума угла поворота погрузчика при минимальном расстоянии между ним и самосвалом.

Есть два метода. Первый заключается в движении погрузчика задним ходом. Самосвал располагается между погрузчиком и материалом. Это быстрый и эффективный способ погрузки. Требует ровной стройплощадки.

Второй метод предполагает следующую последовательность:

припарковка под углом 60 градусов к погрузочной машине. С заполненным ковшом погрузчик движется к самосвалу задним ходом и разгружается;
грунт должен выгружаться в середину самосвала. Если его длина превышает 2 ширины ковша, загрузку начинают спереди;
выгрузка грунта в самосвал осуществляется перемещением рычага управления в правое положение;
остатки материала, прилипшего к ковшу, стряхиваются перемещением рычага управления вправо и влево;
перед выгрузкой ковш нужно встряхнуть, чтобы материал распределился в нем равномерно. Это предотвратит налипание.

Что понадобится?

Итак, вы все же решили сделать погрузчик на заднюю навеску трактора своими руками. Перечислим инструменты, которые вам понадобятся:

оборудование для резки металла — резак (газовый) или болгарка (угловая шлифовальная машинка);
разводной ключ, молоток, кувалда и так далее;
аппарат для сварки.

Сварочный агрегат должен быть исправно работающим. Дело в том, что от качества его работы зависят главные характеристики будущего погрузчика: долговечность, прочность, надежность.

Если говорить о материалах, понадобятся следующие:

пластины и профили (в обоих случаях металлические) — это база будущей конструкции. Толщину элементов следует выбирать в соответствии с задачами, которые будут выполняться;
гидравлические цилиндры — не менее трех штук: два малых и один большой. Первые будут отвечать за изменения угла наклона ковша, второй — за подъем;
шарнирные соединения цилиндрического типа.

На стадии подготовки необходимо также разработать чертеж погрузчика на заднюю навеску трактора. Безусловно, задача не из легких. Однако ниже вы найдете все необходимые материалы.

Способы крепления верёвки к грузоподъёмному механизму

Кран для газоблоков

Способы крепления троса с помощью такелажа общего назначения:

С использованием репшнура. С помощью самозатягивающегося узла репшнур привязывается к основному тросу. По мере поднятия груза, схватывающийся узел передвигается по основной верёвке, позволяя тем самым увеличить высоту подъёма груза.
С использованием зажимов. В случае использования стального троса – использовать репшнур не представляется возможным, поэтому необходимо использовать специальные зажимы.

Проведение сборки

Если вы решили изготовить мини-погрузчик, то необходимо соблюдать правила сборки. На первом этапе нужно изготовить прочную основу. Она будет иметь вид прямоугольника из труб квадратного сечения или металлических уголков. Такая рама нижним краем будет укрепляться на навесе, она должна немного выступать. В центральную часть рамы нужно укрепить еще один прямоугольник из труб, на него следует установить гидроцилиндр. На верхней части изготавливается распорка и шарниры под стрелу.

На следующем этапе выполняется сама стрела. Для ее сборки нужно подготовить металлические профили, соединяемые между собой под углом в 30 о. В верхней части конструкции укрепляются концы основы и гидроцилиндр. Когда выполняется мини-погрузчик, центральная часть стрелы дополняется шарниром, он тоже должен иметь цилиндрическую форму. В это место фиксируются соединительные подвижные отрезки, их крепление между собой осуществляется цилиндрами и перекладинами для монтажа ковша.

На следующем этапе нужно сделать ковш. Для этого предстоит использовать четыре листа стали, можно заменить их одним большим. Из материала вырезаются прямоугольники, которые предстоит сварить между собой. Передний должен быть расположен под углом. Когда изготавливается погрузчик на МТЗ, вы должны помнить, что его стрела не должно превышать 2 м в длину, в противном случае техника в процессе работы может попросту перевернуться. Переднюю часть необходимо оборудовать дополнительным грузом, чтобы этого избежать.

Электроталь

Диски на ВАЗ на 14

Электротали могут быть стационарные, переносные и передвижные. Первые используются только для подъема груза; их крепят к балкам или перекрытиям цеха. Переносные электротали подвешивают верхним крюком подобно ручным талям.

Электроталь состоит из барабана для навивки каната, полиспаста и тележки, передвигающейся по монорельсу.

Электротали в отличие от талей с ручным приводом имеют более сложную конструкцию и приводятся в действие электрическим двигателем.

Электротали используют для обслуживания станков при установке тяжелых деталей и приспособлений для обработки в качестве стационарных подъемных устройств при монтаже и разборке оборудования и проч.

Электротали, смонтированные на тележках, называют тельферами. Тележки могут иметь для передвижения ручной или электрический привод.

Электроталь ( тельфер) представляет собой электрическую лебедку ( фиг. Она состоит из тележки, электродвигателя подъема, редуктора, электромагнитного тормоза, барабана для наматывания троса СТ) и обоймы с крюком.

Электротали могут устанавливаться на кран-балках, поворотных консольных балках, консольных кранах, перемещающихся по рельсовым путям.

Электроталь 9 перемещается по нижним полкам несущего двутавра. Со вторым приводным колесом привод соединен трансмиссионным валом 8 без промежуточных опор.

Электроталь ( тельфер) представляет собой электрическую ( рис. И, а), которая не только поднимает груз, но и перемещает его по однорельсовому пути, расположенному у потол-иа цеха. Она состоит из тележки, электродвигателя подъема, 0 лэедуктора, электромагнитного тормоза, барабана для наматыва — J & HH троса и обоймы с крюком. Кнопки управления тельфером — змещены на уровне груди работающего.

Электроталь состоит из барабана для навивки каната, полиспаста и тележки, передвигающейся по монорельсу.

Электротали снабжаются паспортом завода-изготовителя, в котором приводится их техническая характеристика. На электротали укрепляется заводская табличка с указанием грузоподъемности, высоты подъема груза, года выпуска и заводского номера.

Электроталь состоит из двух конструктивно связанных механизмов: подъема и передвижения, каждый из которых приводится собственным двигателем. Передвигается электроталь по двутавровой балке на ходовых колесах, которые приводятся двигателем 5 через цилиндрический редуктор. В простейших электроталях на механизмах передвижения тормозные устройства не устанавливаются. Механические упоры ограничивают передвижение тали R обе стороны.

Электротали ( рис. 3) служат для подъема и горизонтального перемещения грузов. Они снабжены двумя электрическими двигателями для подъема и перемещения груза. Тали навешивают на двутавровые балки.

Электротали могут работать как стационарные, будучи прикреплены к балкам перекрытия или к специально проложенным балкам. В тех случаях, когда требуется, кроме подъема груза, и горизонтальное его перемещение, электротали крепятся к тележкам ( кошкам) с ручным механизмом передвижения или же к тележкам с электрическим приводом. Питание током осуществляется гибким кабелем ( при незначительной длине перемещения) или при помощи троллеев, расположенных на кронштейнах параллельно монорельсовому пути. Электротали, подвешенные к тележкам с электрическим приводом, называются тельферами.

Как сделать самодельную ручную таль: пошаговая инструкция

Самостоятельно изготавливая ручную таль, достаточно следовать пошаговой инструкции. Оборудование можно изготовить, выполнив следующие действия:

Приварить ножки крана к двутавровой трубе.
Расположить металлические уголки на 45 градусов, чтобы создать ребра жесткости, фиксирующие стойку. Основная масса поднимаемого груза приходится именно на эту стойку, поэтому для дополнительной надежности к ней нужно приварить распорки.
Если таль будет передвижной, на каждой стойке необходимо приварить ролики.
На потолке гаража зафиксировать трубу, вдоль которой будет перемещаться подъемный механизм.
По центру трубы приварить двутавр для фиксации роликового механизма.
Вставить в трубу поперечную перекладину каркаса.
Просверлить сквозные отверстия с двух сторон держателя и зафиксировать подъемный механизм.

Четырехколесный погрузчик: особенности

Несмотря на все преимущества трехколесных моделей, более распространены четырехколесные машины. Именно такую технику можно увидеть на большинстве складов, в цехах, на производствах. Это более универсальные модели, имеющие в отличие от трехколесных аналогов, большую грузоподъемность. Также они достаточно маневренны. Конечно, эту маневренность нельзя сравнивать с трехколесными аналогами, но в этих моделях имеется раздельный привод на ведущие колеса.

Главным элементом в конструкции погрузчика является рама. Она закреплена и упирается на передний, а также задний мост. В этом случае передний – ведущий мост, а задний – управляемый. Управляемая часть соединена с рамой погрузчика при помощи рессор.

На ведущем мосте имеется гидроцилиндр. Он обеспечивает возможность прикрепления к раме шарнирного подъемника. Сам гидравлический подъемник состоит из двух рам – наружной и подвижной внутренней. Последняя часть конструкции может двигаться относительно основной в вертикальной плоскости. Главная рама может иметь небольшой наклон – зачастую он может составлять не более пяти градусов. Рама может быть завалена как вперед, так и назад. При этом наклон назад может выполняться не более чем на десять градусов. Такое устройство вилочного электропогрузчика позволяет облегчить захват грузов при помощи вил. За счет наклона назад улучшается устойчивость погрузчика при движении с грузами.

Основные этапы работ

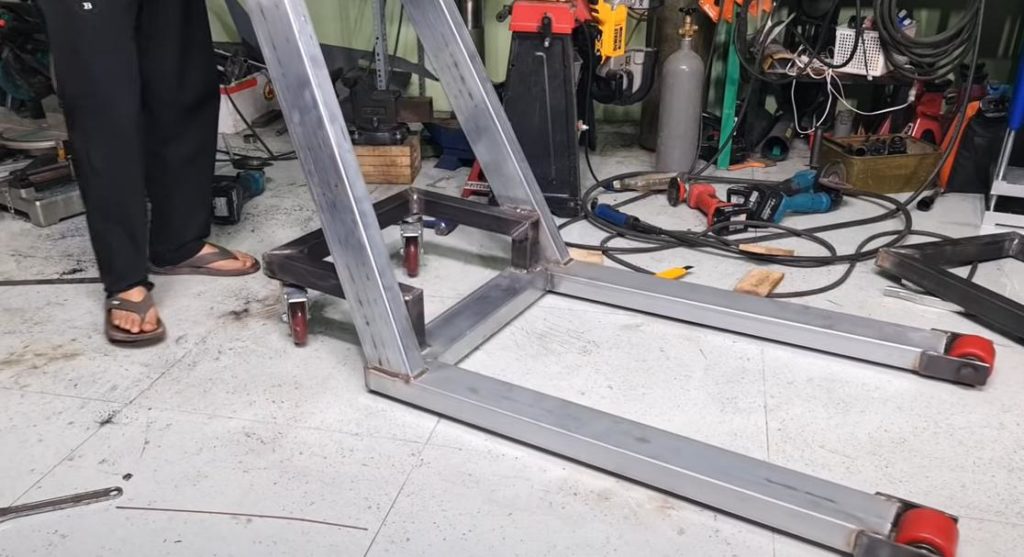

Из профильной трубы свариваем П-образное основание.

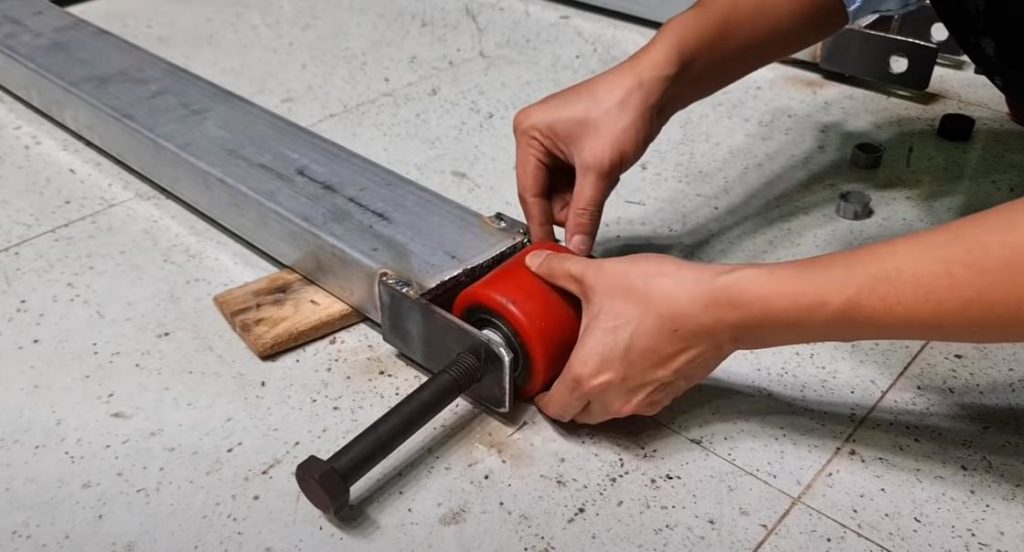

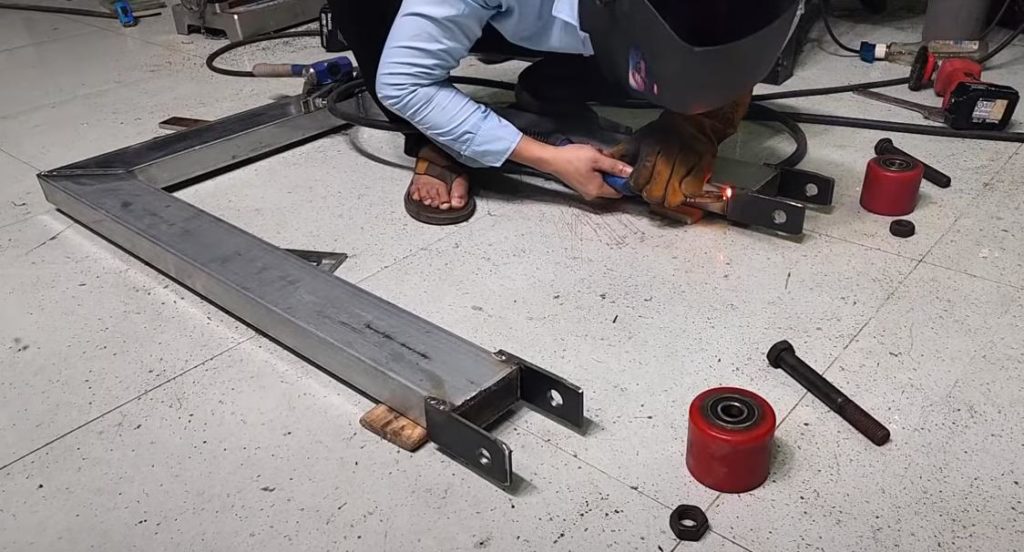

Привариваем спереди основания крепления из металлической полосы — чтобы можно было установить колёсики.

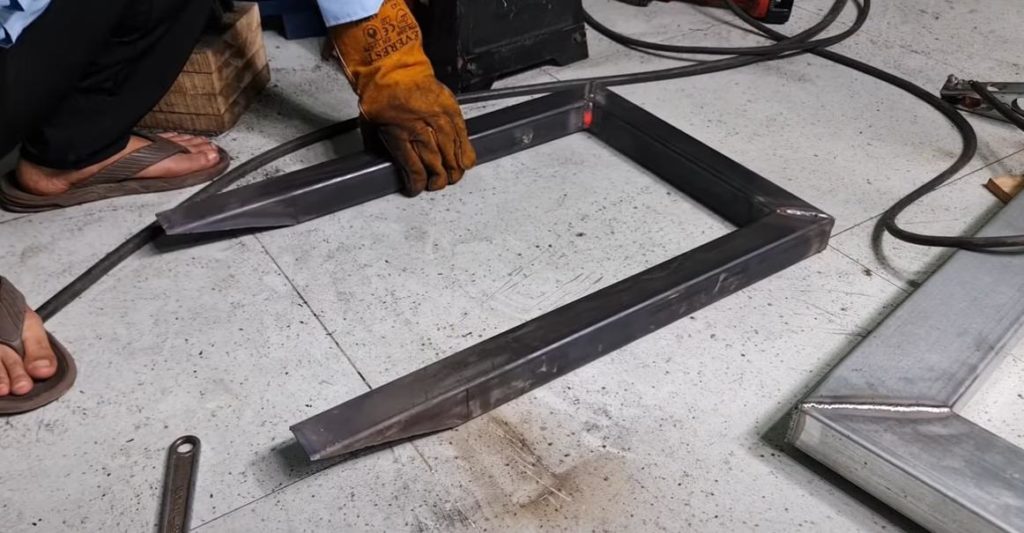

После этого из профтрубы необходимо будет изготовить подъемные вилы. Тоже П-образной формы.

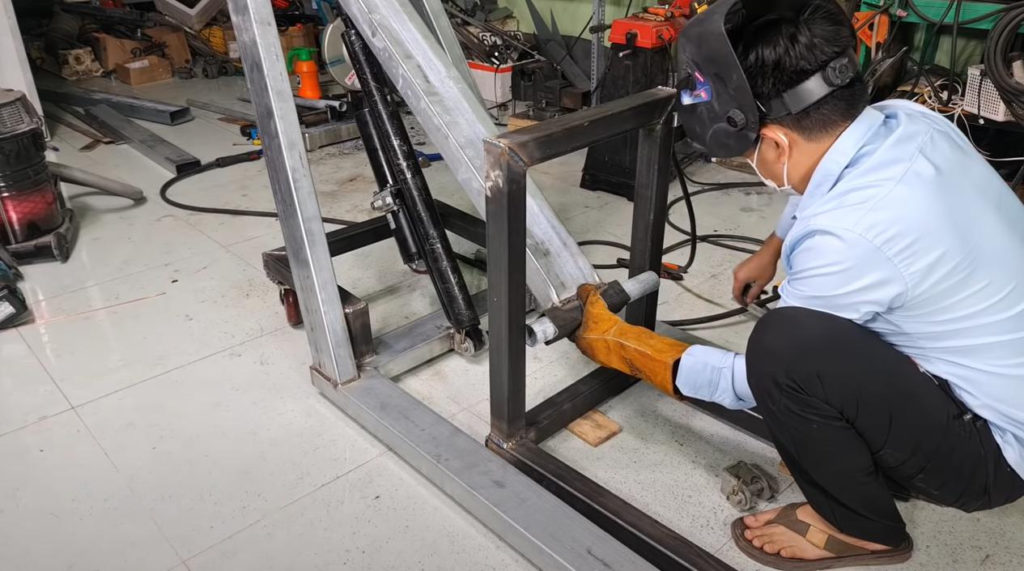

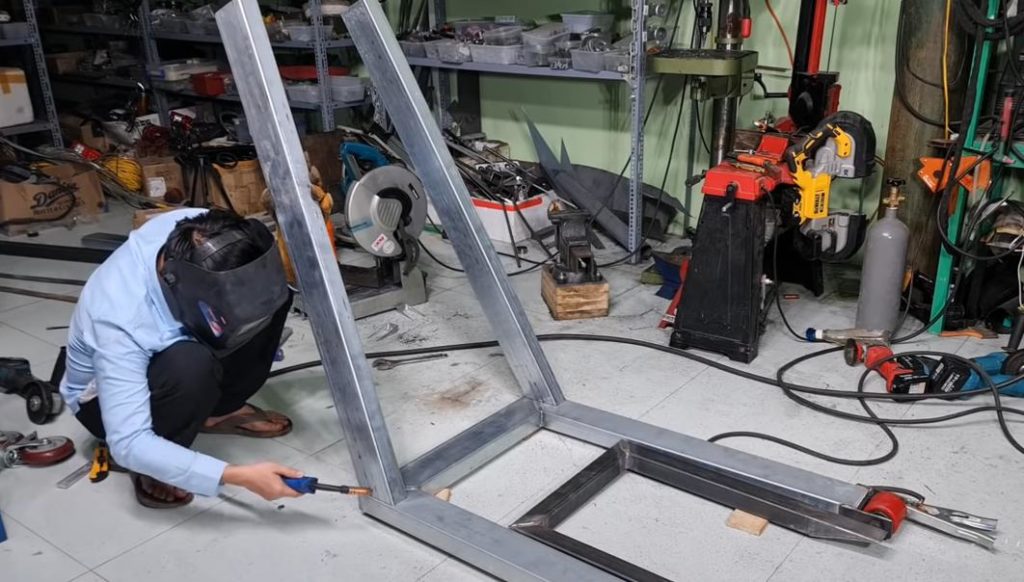

На следующем этапе привариваем к основанию две стойки из профильной трубы, установив их под углом.

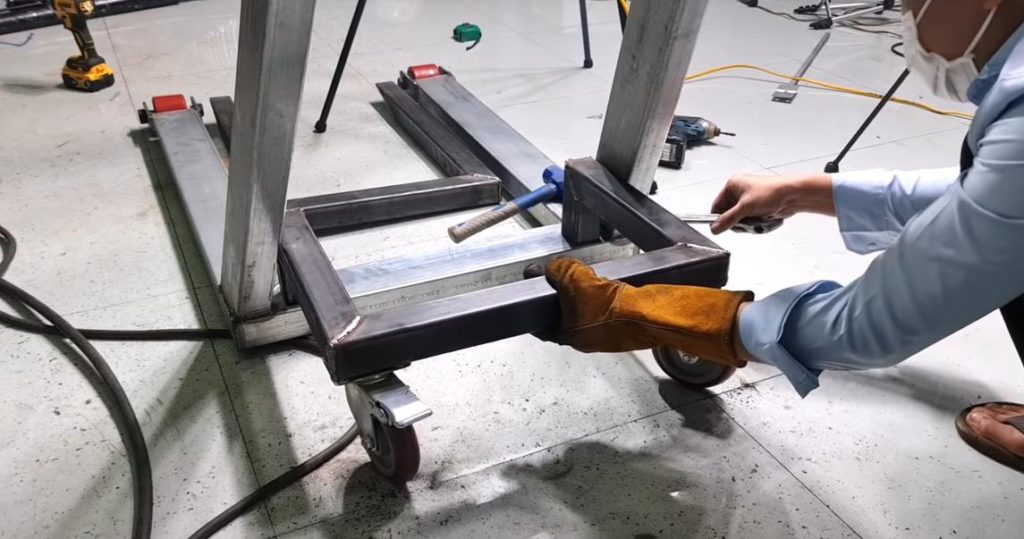

Между опорными стойками необходимо приварить рамку, к которой будут крепиться задние колёса на поворотной платформе.

Далее приступаем к изготовлению подъемного механизма и монтажу гидравлического привода с электродвигателем.

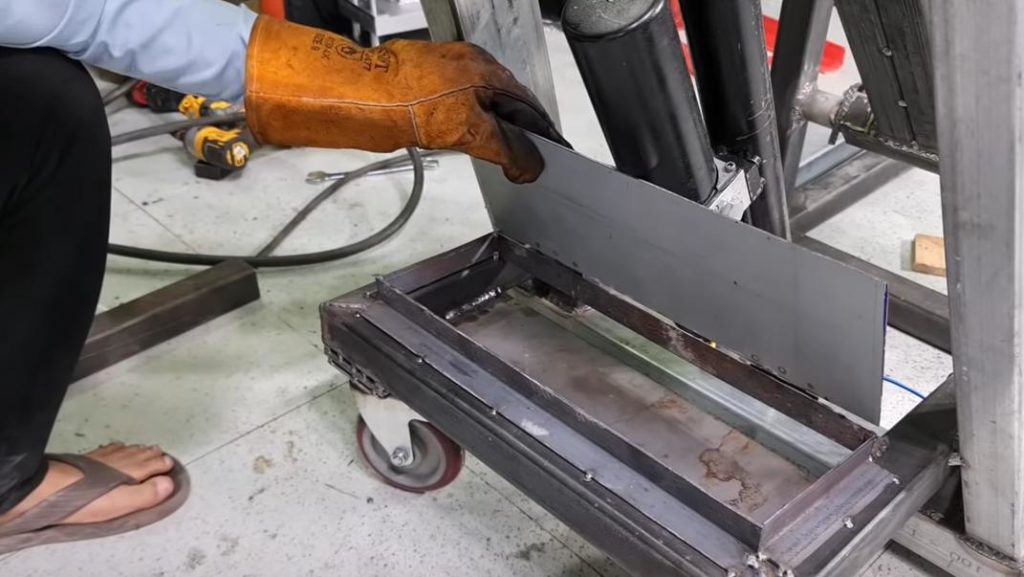

В задней части основания нужно сделать встроенный ящик для хранения аккумулятора, который будет питать мотор гидравлического привода.

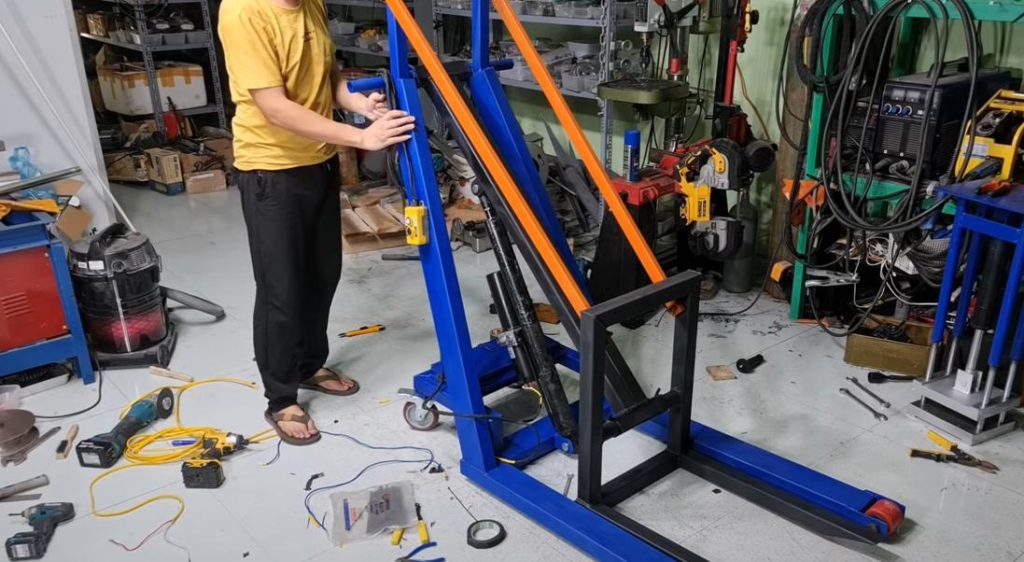

В завершении останется только зачистить сварные швы и покрасить самодельную конструкцию. Подключаем к двигателю пульт управления.

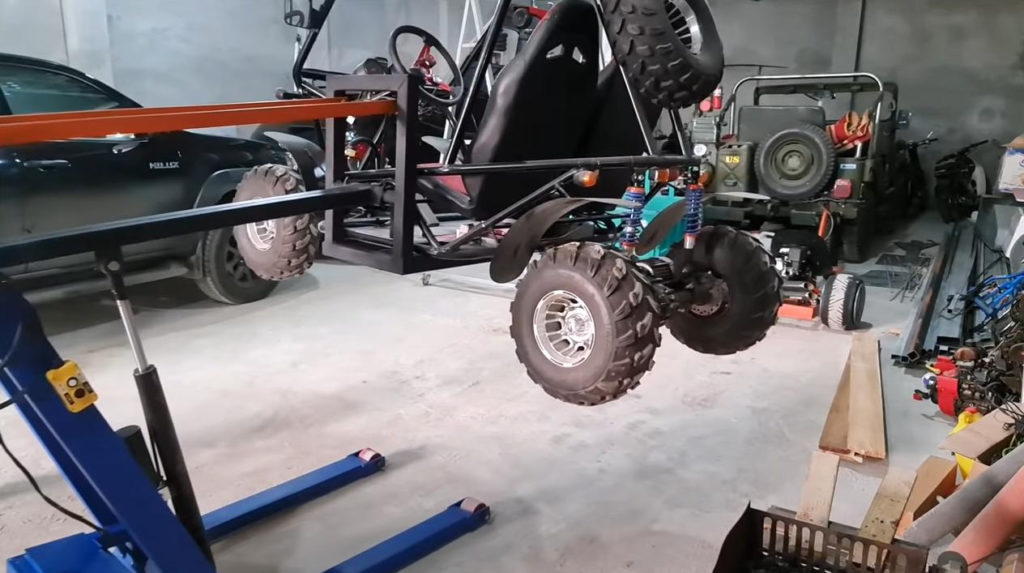

Самодельный вилочный погрузчик можно использовать в разных целях: например, чтобы поднять и переместить в нужное место какую-нибудь тяжелую и габаритную штуковину, а также можно использовать подъемник, чтобы достать до потолка (например, если нужно поменять лампочки).
