Как своими руками собрать мопед из бензопилы и доступных деталей

Основные этапы работ

На следующем этапе отрезаем по размеру заготовки из профильной трубы. Затем приступаем к изготовлению рамы.

Далее отрезаем от ненужного велосипеда часть рамы с передней вилкой и рулем. Привариваем к раме мотосамоката.

Дополнительно мастер усиливаем раму велосипеда, используя обрезки стальных труб. Сварные швы зачищаем болгаркой.

После этого раму необходимо будет покрасить. Из листового металла вырезаем площадку для ног, задняя часть которой используется в качестве платформы для двигателя. Крепим ее к раме на заклепки.

Изготавливаем кронштейны для крепления двигателя. Устанавливаем на заднюю часть площадки.

На последнем этапе останется только сделать цепь нужной длины и натянуть ее на звездочки. Рекомендуем использовать выжимку для велосипедной цепи. Сделать ее можно своими руками.

Подробнее о том, как собрать мотосамокат с бензиновым двигателем от триммера и велозапчастей, смотрите на видео ниже. Идеей поделился автор YouTube канала Dr.Hacker.

Оцените запись

Картинг из бензопилы своими руками: пошаговая сборка

Картинг – современное транспортное средство, которое за короткий промежуток времени может преодолеть значительное расстояние. Эксклюзивный карт – мечта каждого автолюбителя. Не обязательно с ним участвовать в гонках: на нем можно без проблем перемещаться на пересеченной местности, по сельским дорогам, да и вообще везде, где более габаритная машина не проедет.

Среди возможных вариантов оснастки огромную популярность завоевали самодельные картинги из бензопилы – не менее мощные и производительные, чем их серийные аналоги. Рассмотрим поэтапно.

Подготовительный этап

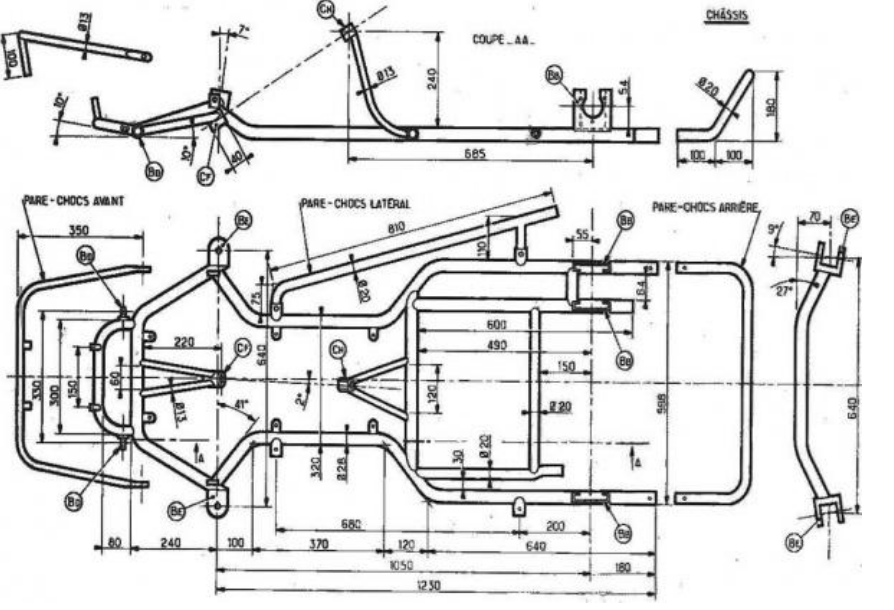

Он начинается с составления подробного чертежа и проектирования. Мы же предлагаем ознакомиться с готовым чертежом, который сэкономит время на проектировках;

Предложенные габаритные размеры подойдут для человека среднего роста. Для подростков и высоких людей конструкция должна подгоняться по их индивидуальным параметрам. Для подростков можно использовать другую схему, представленную ниже.

Собираем базу конструктива

Это шасси, изготовление которого потребует:

• квадрат-трубы (до 10 м);
• стальных труб;
• толстой стальной пластины;
• оснастки для закупорки дна;
• кресла.

Процесс выглядит так:

трубы режутся по предложенной схеме и свариваются электросваркой.

• передняя ось оснащается заглушками;
• агрегируется задняя ось – она приваривается к самой раме таким образом, что обеспечивалась ее поворотность;
• из металла или прочной древесины по чертежу вырезается днище и прилаживается к раме;
• сиденье – в этом случае можно не возиться и взять готовое от старого карта или машины.

Оборудование картинга мотором

снимаем с бензопилы мотор;

• делаем базу для мотора – из стальной пластины и уголка. Его шкив должен совпасть с последним рамной конструкции;
• винтами прикручиваем шкив;
• берем 2 металлических стержня, которые сгибаем под прямым углом – это будет привод руля картинга;

• оборудуем картинг колесами – подойдут колеса с малым диаметром от старого гоночного автомобиля;
• налаживаем зажигание – соединяем его с дроссельной заслонкой и рукояткой газа;
• контроль надежности сборка и тестирование готового агрегата.

Картинг – роскошь для обычного человека, но при помощи подручных средств можно создать его бюджетную версию — картинг с двигателем от бензопилы.

Что нужно, чтобы сделать мопед из бензопилы и велика?

В большинстве своем, преобразование велосипеда в мопед своими руками путем прикрепления к нему мотора от бензопилы не требует особенных навыков слесаря или инженера. Если вы новичок в этом деле, то вам помогут многочисленные чертежи мопеда из бензопилы, а также обучающие видео обзоры. Также, не у каждого мужчины в гараже найдется все необходимое для того, чтобы сделать своими руками мотовелосипед из бензопилы. Поэтому перед сборкой рекомендуется изучить список нужных деталей, крепежей и запчастей и купить недостающие элементы.

В магазинах специальных товаров вы можете найти целые комплекты, в состав которых входит уже готовый к установке двигатель, крепежи и другие детали, которые необходимы для трансформации велосипеда в мопед. Данный набор существенно облегчит процесс сборки мотоцикла, поскольку отпадает необходимость подбирать двигатель, подходящей мощности, крепежи, аккумулятор, передаточный ремень, трос и т.д.

Говоря об инструментах, то вам очень необходимы будут все популярные виды составляющих набора автомеханика: отвертки, плоскогубцы, ключи, кусачки и т.д.

Инструкция по сборке и чертежи самодельного мопеда

Во-первых, мы сперва разберем наиболее простой и доступный вариант того, как сделать мопед из бензопилы с фотографии выше. При сборке часто возникает вопрос, как поставить мотор от бензопилы на велосипед

Важно, чтобы он был надежно прикреплен и не двигался во время езды. Для данного вида самодельного мотоцикла нужно закрепить хомутами следующие детали на определенных местах:

• аккумулятор устанавливается на верхней трубе;
• сам веломотор из бензопилы крепится на пересечении нижней передней и подседельной труб;
• бак для заправки топливом — около двигателя.

Следующим шагом переделки будет создание и установка шкивов на велосипед. Они нужны для того, чтобы работа двигателя провоцировала вращение заднего колеса. Как правило, для шкивов используют колеса с внешним барьером, размер которых примерно как компакт-диски.

При подборе колесиков берите во внимание прочность и надежность как самого материала, так и креплений. Для установки шкивов переднее колесо крепится к валу мотора, а второй шкив — на втулку заднего колеса

Далее вам нужно надеть ремень на шкивы. Иногда вместо ремня мужчины используют цепь. В этом случае шкивы заменяются цепью, а принцип ее установки никак не отличается.

Дело осталось за малым — подключение двигателя. Сперва соединяется мотор с аккумулятором, а затем собирается зажигание. Для этого нужно тормозную ручку установить на руле и соединить ее тросом с двигателем.

Если же говорить о более сложном варианте, то в результате вы получите самодельный транспорт, наиболее похожий на настоящий мотоцикл. Основные отличия от предыдущей конструкции заключаются в более надежной и прочной раме, более широких колесах, которые можно снять со старого мопеда, наличии амортизации и установке движка с бензопилы.

Наиболее удобным местом для двигателя станет отдельная площадка, приваренная внизу рамы. Туда же можно поместить и топливный бачок. К двигателю также присоединяется выхлопная труба. Что касается аккумулятора то владельцы самодельных мопедов рекомендуют расположить его ближе к рулевой. Следующим шагом будет также трансмиссия и подключение двигателя. Все нюансы как правильно сделать мотоцикл из бензопилы своими руками вы сможете посмотреть на видео.

Детский Снегокат из Бензопилы Урал

Дело было вечером-делать было нечего).

Завалялись у меня за ненадобностью (бодренькая ещё)бензопила Урал, Старые сломанные санки и детский велик.

Увидел на просторах инета нехитрую конструкцию снего-ката для патцанчиков, а у меня их пятеро, старший правда уже взрослый, решил тоже смастерить такое вот для них развлечение

Собрал я его ещё позапрошлой зимой, и теперь каждую зиму парнишки у меня гоняют на нём.Катаюсь иногда и сам, но лишь для проверки и регулировки узлов и агрегатов снегоката))).

Для ведущего барабана использовал переднюю ступицу от мотоцикла ВосхоД(что было под рукой), привернув к ней нарезанные уголки для лучшего зацепа об снег.Редуктор у пилы перевернул вверх «ногами», бензобак позаимствовал от БЗ Пилы Дружба, для лучшего скольжения привернул полиэтиленовые(распрямлённые) трубы, переднюю лыжу вырезал из 3мм пластины и обтянул тоже полиэтиленом, сделав на ней ещё дополнительные полоски для лучшей управляемости.В качестве задней подвески использовал пластины от кормораздатчика и заднего амортизатора ИЖ с подрезанной пружиной.Звёздочки взял с велосипеда Урал(большую) и маленькую с Олимпика.

В первую зиму в диковинку, было снято много видео и фото, НО!зараза, кто то из кошек «пометил»сзади ноутбук и он заживо захлебнулся в моче и унёс на тот свет всё его содержимое((((.

Катается он только по плотному накатанному снегу, по сугробам не предназначен.Развивает приличную скорость, до 50кмч, да если ещё «сидак» очень лёгкий то вообще набирает обороты очень лихо).

Какие двигатели подойдут для сборки?

Чтобы дать ответ на этот вопрос, нужно заранее выбрать тот тип техники, который желает собрать изготовитель.

Вариантов может быть несколько:

• самокат – малогабаритная самоделка. Самая тяжелая его часть – это ниша для ног пользователя. Остальные элементы можно сделать из легкой стали или алюминия. Лучше всего для сборки самоката на базе бензопилы подойдут силовые агрегаты мощностью около 3 — 4,5 л. с.;
• картинг – это небольшое приспособление предназначено для скоростного передвижения по ровному асфальтированному или бетонному покрытию. Расчетная мощность двигателя для сборки картинга должна составлять примерно 4 — 5 л. с.;
• мопед – среднее по размерам транспортное средство, в основу которого вложена крепкая устойчивая рама. Для изготовления мопеда подойдут моторы от бензопил мощностью 5 — 6л. с.;
• квадроцикл – это сравнительно крупное средство передвижения, которое собирается из достаточно прочных и тяжелых деталей. Для сборки квадроцикла подойдет бензопила номинальной мощностью не менее 6 л. с.

Полезные советы

Для правильной сборки мопеда своими руками, надежной службы, для переделки и конструирования другой техники, прислушайтесь к советам:

1. Перед сборкой мотовелосипеда убедитесь в оптимальном техническом состоянии основной детали — велосипеда. Модернизация увеличит нагрузку на все его детали.
2. Проверьте внимательно состояние бака для бензина. Топливо не должно выливаться наружу, т. к. это может создать возгорание.
3. Помимо мощности двигателя, не забывайте об объеме и весе. Объем не должен превышать 50 см³, вес — не более 6 кг.
4. При установке ремня проследите чтобы деталь держалась на колесах крепко, иначе точность передачи импульса от мотора к колесу снизится.
5. С помощью мотора бензопилы самостоятельно можно сконструировать и другую технику: картинг или трицикл. Придется приложить усилия: сварить крепкую металлическую раму, подготовить рабочий редуктор.
6. С крепкой рамой, редуктором, водительским креслом, колесами диаметром не меньше 35 см и двигателем от пилы попытайтесь сконструировать квадроцикл.

Не выбрасывайте запчасти от старой техники. В них можно вдохнуть вторую жизнь и создать удобное средство передвижения.

Вариант 1: как быстро собрать мопед с бензиновым двигателем

Перед тем, как приступить к созданию нового мопеда из велосипеда, необходимы:

• велосипед;
• бензиновый мотор и бензобак;
• аккумулятор;
• шкивы или шестерни;
• передаточный ремень или цепь;
• трос привода;
• крепежные хомуты.

Рекомендуемая мощность – 2 л. с., а объем двигателя не должен превышать 50 куб. см. Более слабый движок не позволит сдвинуть велосипед с места, придется некоторое время покрутить педали. Двигатель достаточной мощности можно взять со старого мопеда. Другие варианты – с бензопилы или газонокосилки.

Рабочий агрегат мотора, бензобак и аккумулятор надежно закрепляются на раме с помощью крепежных хомутов. Удобное расположение:

• на верхней трубе – аккумулятор;
• стык нижней передней и подседельной труб – двигатель;
• рядом с мотором – бензиновый бачок.

На следующем этапе нужно сделать шкивы – специальные передаточные узлы, через которые усилие двигателя будет передаваться на заднее колесо. Исходным материалом шкивов могут послужить небольшие колесики с внешними барьерами, размером с компакт-диск. Обязательные условия – прочность материала и надежное закрепление.

Установка шкивов своими руками на велосипед:

1. Переднее передаточное колесо крепится к валу мотора.
2. На втулку заднего колеса велосипеда крепится второй шкив.
3. На шкивы одевается ремень. Сила натяжения примерно такая же, как у цепи. Ремень должен прочно держаться на колесах, от этого зависит, как точно двигатель будет передавать усилие на колесо.

Если вместо ременной передачи используется цепная, то вместо шкивов на мотор и колесо ставятся шестерни.

Итак, трансмиссия готова, теперь переходим к подключению двигателя:

1. Рабочий корпус мотора соединяется с аккумулятором.
2. Собрать механизм «зажигания»: на руле закрепляется обычная тормозная ручка, далее через тросик она соединяется с корпусом движка.
3. Натяжение выставить так, чтобы через ручку мотор свободно заводился.

Какие нужны детали?

Для того, чтобы собрать конструкцию мотовелосипеда понадобятся следующие материалы:

1. мотор от бензопилы
2. колеса от велосипеда 2 шт.
3. бачок, осветительная фара, сидение от мотоцикла или другого подходящего агрегата
4. баллончики с краской 4 шт. и малярный скотч
5. металлическая труба 16-20 мм.
6. трос
7. цепь
8. велосипедные звезды
9. передняя и задняя велосипедные вилки
10. ось
11. шланг
12. пластиковый бутыль
13. капельница
14. руль
15. ручка газа

Надо отметить, что на современном рынке имеются уже готовые комплекты, включающие в себя все необходимые детали для осуществления самоделки. Но тут вопрос в цене. Если есть желание сэкономить и использовать ненужные детали, завалявшиеся в сарае, то придется постараться самостоятельно.

Вариант 2: собираем мопед с бензомотором

Это продвинутый способ, а результат больше напоминает настоящий мопед. Чтобы сделать его, нам понадобится:

• бензиновый мотор;
• мопедные запчасти: колеса, амортизаторы, выхлопная труба, тормоза;
• проверенная вело-рама;
• инструменты.

Поскольку здесь мы собираемся уже получить настоящий мопед, то рама должна обладать повышенной прочностью и весом. Также у мопедов конструкция рамы слегка отличается, из-за чего, возможно, придется немного ее переделать.

Как устроен велосипед с мотором на бензине?

На раму надеваются колеса от мопеда. Понадобится изменить конструкцию вилки, так как ширина колес окажется шире расстояния между дропаутами. По возможности установить амортизаторы на вилку.

Силовой агрегат мопеда тщательно перебрать и заменить все неисправные детали. Двигательная установка потребует отдельного места, для этого неплохим вариантом будет приваренная металлическая площадка внизу рамы. Движок и топливный бак закрепляются на площадке с помощью металлических креплений. Аккумулятор лучше расположить поближе к рулевой. К нижней части движка подсоединяется выхлопная труба. Трубу надо крепко закрепить на раме, чтобы она не болталась во время движения.

Трансмиссия. Далее необходимо будет сделать систему передачи крутящего момента двигателя:

1. Убрать педали и переднюю звезду с велосипедной рамы.
2. На заднее колесо от мопеда и вал двигателя установить звездочки. Звезда на колесе большего диаметра.
3. Надеть заднее колесо на раму.
4. С помощью цепи соединить звезды.

Подключение двигателя. Сцепление и дроссельная заслонка соединяются с рычагом зажигания через приводные тросы. Натяжение подбирается так, чтобы двигатель сразу мог завестись и начать раскручивание колеса.

Тормоза. Если для велосипеда может быть достаточно только одного тормоза (допустим, переднего), то здесь лучше перестраховаться и установить их на оба колеса. Задний можно использовать как основной, а передний в качестве вспомогательного, для корректировки скорости.

В общем, самодельный мопед на базе велосипеда будет выглядеть так:

Переделанный велосипед

Поскольку оснащенный двигателем транспорт движется быстрее обычного велосипеда (для этого и задумывается переделка), в целях безопасности необходимо поставить на него световые приборы. Личные элементы защиты – шлем, наколенники и специальная обувь.

Советы и рекомендации

На форумах можно найти много полезных советов, как и что правильно делать при сборке мопеда из бензопилы и велика. Выполнение несложных пожеланий и напутствий из практики поможет аматорам избежать досадных промахов при конструировании мопеда из бензопилы.

• Поскольку усовершенствование вашего байка значительно увеличит нагрузку на все его узлы, прежде всего, следует убедиться в отличном состоянии велосипеда.
• Двигатель от бензопилы после трансформаций превратится в самодельный веломотор, поэтому первоначальные параметры движка должны быть строго выдержаны: масса – до 6 кг, объем до 50 куб. см.
• Во избежание пожароопасных ситуаций, тщательно протестируйте состояние топливного бака.
• От правильности установки и натяжения ремня зависит передача усилия от веломотора на колесо.

Как сделать электро-велосипед

Если морочиться с бензиновым мотором нет желания, есть иной вариант – поставить электродвигатель. Его можно купить или установить с другого прибора. Первый вариант для создания электро-мопедов предпочтительней, так как в двигателях уже предусмотрена необходимая мощность.

Варианты установки электропривода на велосипед – мотор-колесо и самостоятельный движок на цепной или ременной передаче.

Мотор-колесо отличается от обычного наличием приводного механизма в центральной части. С помощью проводов оно подключается к блоку управления. Весомое преимущество – это возможность сделать велосипед переднеприводным, не внося изменений в классическую трансмиссию. А при желании можно вообще поставить два мотор-колеса. Установить достаточно просто при условии, что сам велосипед позволяет это сделать. Однако к мопеду байк с такими колесами можно отнести с большой натяжкой.

Совсем другое дело – электрический мопед, то есть аналог рассмотренного выше. Конечно, здесь не нужна будет выхлопная труба – это плюс как в плане надежности, так и общего веса.

Собирать двигатель с нуля в домашних условиях будет проблематично, поэтому рассмотрим, как поставить готовый вал-мотор.

1. Установить на ось каретки новую звездочку и шкив ременной передачи.
2. К подседельной трубе крепится вал с ведущим шкивом.
3. Шкивы соединяются ремнем.
4. Через провода вал подключается к источнику питания.
5. От аккумулятора протянуть провода к выключателю на руле.

Место расположения аккумулятора – на нижней передней трубе рамы или багажнике. Схема работы электродвигателя:

1. При включении электродвигателя вращающийся валик зацепляется за покрышку заднего колеса, подталкивая его.
2. Через шкивы и переднюю звездочку передается крутящий момент на трансмиссию.
3. Переключение передачи вызывает изменение крутящего момента на выходе. При этом скорость вращения валика сохраняется постоянной.

Велосипед с электроприводом своими руками:

Дополнительно можно подсоединить второй вал к переднему колесу, связав его с ведомым шкивом основной передачи.

Двигатель позволяет быстрее достичь оптимальной скорости и дольше удерживать ее. Мопед на велосипедной основе – это бюджетный вариант стать обладателем более быстрого и мощного транспортного средства. Перевоплощение велосипеда в мопед в большинстве случаев не вносит в конструкцию необратимых изменений, поэтому есть возможность вернуть все на места.

Картинг из бензопилы своими руками: пошаговая сборка

Картинг – современное транспортное средство, которое за короткий промежуток времени может преодолеть значительное расстояние. Эксклюзивный карт – мечта каждого автолюбителя. Не обязательно с ним участвовать в гонках: на нем можно без проблем перемещаться на пересеченной местности, по сельским дорогам, да и вообще везде, где более габаритная машина не проедет.

Среди возможных вариантов оснастки огромную популярность завоевали самодельные картинги из бензопилы – не менее мощные и производительные, чем их серийные аналоги. Рассмотрим поэтапно.

Подготовительный этап

Он начинается с составления подробного чертежа и проектирования. Мы же предлагаем ознакомиться с готовым чертежом, который сэкономит время на проектировках;

Предложенные габаритные размеры подойдут для человека среднего роста. Для подростков и высоких людей конструкция должна подгоняться по их индивидуальным параметрам. Для подростков можно использовать другую схему, представленную ниже.

Собираем базу конструктива

Это шасси, изготовление которого потребует:

• квадрат-трубы (до 10 м);
• стальных труб;
• толстой стальной пластины;
• оснастки для закупорки дна;
• кресла.

Процесс выглядит так:

трубы режутся по предложенной схеме и свариваются электросваркой.

• передняя ось оснащается заглушками;
• агрегируется задняя ось – она приваривается к самой раме таким образом, что обеспечивалась ее поворотность;
• из металла или прочной древесины по чертежу вырезается днище и прилаживается к раме;
• сиденье – в этом случае можно не возиться и взять готовое от старого карта или машины.

Оборудование картинга мотором

снимаем с бензопилы мотор;

• делаем базу для мотора – из стальной пластины и уголка. Его шкив должен совпасть с последним рамной конструкции;
• винтами прикручиваем шкив;
• берем 2 металлических стержня, которые сгибаем под прямым углом – это будет привод руля картинга;

• оборудуем картинг колесами – подойдут колеса с малым диаметром от старого гоночного автомобиля;
• налаживаем зажигание – соединяем его с дроссельной заслонкой и рукояткой газа;
• контроль надежности сборка и тестирование готового агрегата.

Картинг – роскошь для обычного человека, но при помощи подручных средств можно создать его бюджетную версию — картинг с двигателем от бензопилы.

Как сделать мотоцикл с двигателем от мотоблока своими руками

Самое логичное и естественное решение поставить двигатель от мотоблока на мотоцикл, как правило, приходит владельцам вышедших из строя скутеров или велосипедов, имеющим в хозяйстве силовую установку от мотоблока или мотокультиватора (например, если он был оснащен другим мотором, а старый остался). В сети Интернет можно встретить примеры мотоцикла «Урал» с двигателем от мотоблока, успешно выполняющего свою функцию «железного коня». Единственный недостаток такого транспортного средства — запрет на его использование для передвижения по дорогам общего пользования.

А вот преодолевать большие расстояния на ближайшей местности, ездить на поле, на речку или в магазин — задачи, с которыми отлично справляется самодельный мопед с двигателем от мотоблока. Стандартного движка от мотоблока с мощностью 5-6 л.с. вполне достаточно, чтобы разгоняться до 60 километров в час. Но если ездить на таком мотоцикле будет взрослый человек, оснастить новоявленное транспортное средство следует усиленными колесами, которые справятся с нагрузкой веса до 100 килограммов.

В этом видео вы узнаете как сделать байк из мотоблока:

Для сборки понадобятся те же инструменты, которые нужны при изготовлении большинства других самоделок для мотоблока и обычно есть в любом хозяйстве, владеющем малой сельхозтехникой. Список инструментов таков:

• сварочный аппарат;
• болгарка с дисками по металлу;
• дрель со сверлами по металлу;
• набор гаечных ключей;
• отвертка;
• плоскогубцы;
• уровень;
• молоток;
• антикоррозийное средство, краска по металлу и кисть (или другое приспособление для ее нанесения).

Первым делом сваривается рама. Для ее изготовления понадобится стальная труба, уголок, кронштейн-скобы, стальная полоса. Перед началом изготовления следует сделать чертеж, произвести расчеты и разметить все точки соединений частей рамы и подсоединения других деталей мопеда. После этого подготовьте материалы, из которых будет изготовлена рама, и перенесите на них разметку.

Далее следует сварить крепежный кронштейн, обработать антикоррозийным составом и выполнить отверстия для болтов. На кронштейн зафиксировать двигатель, проверить точность фиксации, скорректировать положение. Соединить двигатель с ходовой посредством цепи или ремня. Установить рулевую колонку и колеса. Установить тросы переключения передач и органы управления ими. Кроме того, не лишним будет сделать амортизацию под сиденье.

После того как сборка произведена, транспортное средство, как и любое моторное устройство, нуждается в обкатке. Для этого нужно в течение 6-8 моточасов эксплуатировать мотоцикл на малых оборотах, прежде чем давать полную нагрузку.

«Сборка у меня заняла три дня (естественно, помимо нее, занимался и другими делами). Чертеж не делал, всё на глаз. Сиденье взял от «Урала», колеса от мини Риги. На Алиэкспресс заказал ручку газа и амортизатор под седушку, получилось всё очень удобно. Использую свой новый мопед для покатушек, и чтобы быстро добираться с места на место. Хорошая вещь — дешево и надежно».

«Я ставил на свой самодельный мотоцикл три колеса, движок установил позади сиденья. Конструкция получилась устойчивая и с отличной проходимостью, в том числе по бездорожью и снегу. Оснастил колесами с тракторными протекторами, таким образом и решил вопрос быстрого передвижения на местности».
