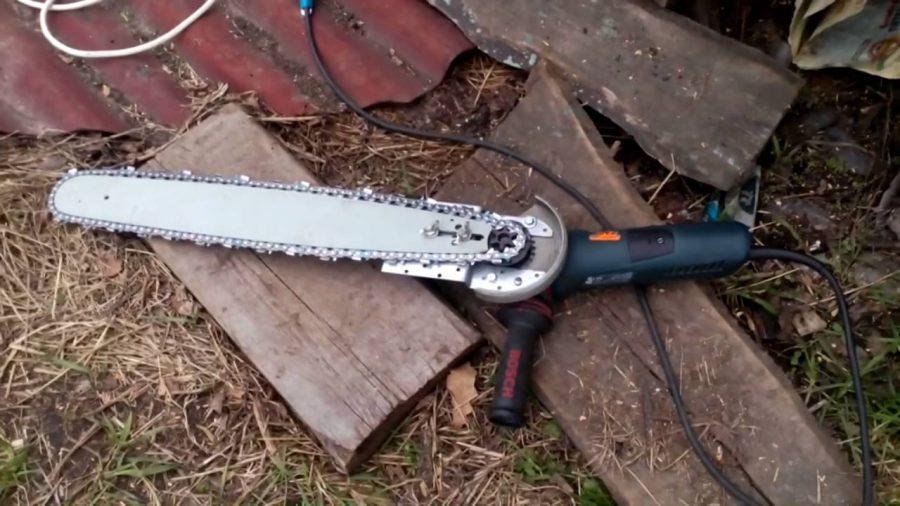

Самодельная цепная пила из болгарки

Преимущества и недостатки самодельных электропил из болгарки

Электропилы, которые сегодня можно не только купить в магазине, но и сделать в домашних условиях, помимо своего главного преимущества – малозатратности на их производство, имеют массу слабых сторон. А именно:

низкий уровень безопасности для здоровья и жизни оператора работающего – в самоделках нет защиты от отдачи, которую в заводских электропилах берет на себя инерционный тормоз цепи. А это повышает вероятность травматизма и увечий;
недолговечность шинно-цепных элементов из-за отсутствии автоматической смазки. Единственным выходом в этой ситуации будет периодически окунать самодельную пилу в емкость с цепным маслом;
высокий риск перегрева мотора от болгарки вследствие перегрузок и продолжительной эксплуатации.

Диск для шлифовки по дереву

Еще один инструмент, позволяющий использовать «болгарку» для очистки поверхностей.

Это металлический диск, отлично шлифующий деревянные изделия. Он обладает выгнуто-вогнутой конструкцией, позволяющей обрабатывать неровные поверхности без нарушения их формы. (В зависимости от формы обрабатываемой поверхности выбирается, какой стороной ставить диск).

Он может использоваться в качестве замены наждачных полировочных дисков. Кроме того, эффективен в роли инструмента неглубокой деревообработки – диск отлично скругляет кромку, зачищает торцы и т.д.

Вариант плоского диска.

Он устанавливается на стандартную угловую шлифмашину, рассчитанную на диски 125 мм. Поверхность съемного приспособления покрыта большим количеством «зубцов», обеспечивающих при работе на больших оборотах качественную шлифовку деревянных изделий.

Это приспособление я рекомендую мастерам с большими объемами обработки неровных деревянных поверхностей. Один такой диск проработает значительно дольше аналога с наждачной бумагой и выполнит больше работы.

Стационарная циркулярка

Использовать болгарку в качестве рабочего механизма можно и стационарных условиях. Станина в этом случае будет иметь немного другую конструкцию. Стационарный вариант подразумевает наличие свободной площади и большого объема работ. Поэтому всю конструкцию можно сделать основательнее, массивнее, а, значит, надежнее.

Каркас станины

можно сделать из уголка сварным соединением. Болтовые и другие виды разъемных креплений от постоянной вибрации теряют сцепление, конструкция начинает шататься.

Сверху металлического каркаса крепится рабочий стол из широкой доски или толстой фанеры. По нему будет передвигаться обрабатываемая деталь. Упорный уголок

снабжен подвижным креплением для регулировки ширины распила.

Сбоку станка расположены органы управления

: розетка и кнопки включения-отключения. В стационарном варианте клавишу на корпусе болгарки имеет смысл исключить из схемы. При наличии достаточного места в качестве привода можно применить шлифмашинку большой мощности.

О том, как сделать пилораму из болгарки, показано в этом видео:

✨40. УШМ удлиненная

Напоследок подборки покажу болгарку в оригинальном исполнении, сделана конструктивно таким образом, что редуктор находится на удлинённом расстоянии от двигателя.

Такое техническое решение позволяет отрезать или шлифовать детали до которых нет доступа другим инструментам.

Спасибо всем кто досмотрел подборку до конца, буду признателен за ваши лайки, комментарии и подписки на канал.

Иван Миров

Главный редактор , masterkin.ru

Об авторе

Уже лет 20 работаю своими руками. Пробовал и сантехнику, монтаж конструкций, есть свое маленькое производство. Друзья постоянно спрашиваю как сделать разные вещи. Вот и делюсь я с вами своими идеями в интернете.

Техника безопасности

В процессе работы над отрезным станком (а также при его эксплуатации в дальнейшем) следует строго соблюдать технику безопасности. Обязательно используйте защитную маску или очки, а УШМ располагайте таким образом, чтобы сноп искр был направлен «от себя». Высокая пожароопасность оборудования требует проведения работы в проветриваемом помещении и вдали от горюче-смазочных материалов. Во время сварочных мероприятий следует также использовать защитную маску, перчатки из толстой кожи, закрытую обувь и защитный комбинезон.

Используя сварочный аппарат, обеспечьте хорошее заземление и избегайте эксплуатации оборудования с оголёнными участками кабелей. Помните о том, что сварка на открытой местности в дождливую погоду запрещена. Что же касается эксплуатации отрезного станка, то при обустройстве кнопки для его включения обезопасьте себя, установив простую развязку с силовым 12-вольтовым реле. Для этого можно сделать педаль с любым нефиксирующимся включателем (например, кнопку от дверного звонка) и применить любое твердотельное реле, рассчитанное на коммутацию токов не менее 10А. В качестве источника питания используют батарею или аккумулятор с напряжением от 5 до 24 В.

Отрезной станок из болгарки представляет собой удобный инструмент, который легко можно смастерить, если есть навыки работы с электросваркой и слесарным инструментом. Сделанная всего за один день маятниковая дисковая пила сбережёт время в дальнейшем и позволит выполнять слесарные и сварочные работы точно и аккуратно.

Росомаха 900000

Одна из наиболее популярных моделей адаптеров на отечественном рынке. Спроектирована для применения на угловых шлифмашинках с максимальным диаметром диска 125 мм. Длина направляющей шины 11,5″, шаг звена 3/8″. Это позволяет производить небольшие работы в саду, а также выполнять раскрой небольших заготовок.

За безопасность оператора при эксплуатации отвечает защитный кожух из стойкого к ударам и механическим воздействиям пластика. Эргономическая рукоятка с силиконовыми вставками обеспечивает надежную фиксацию инструмента и снижает усталость от работы.

Технические характеристики инструмента:

марка – Росомаха;
модель – 900000;
Родина происхождения бренда – Россия;
страна изготовления – Китай;
класс – бытовой;
длина шины, см/дюймы – 30/11,5;
толщина цепи, мм – 1,2;
гарантийный срок, мес – 12;
масса, кг (БАР, цепь) – 1,5;
цена, в рублях – 2079.

Достоинства	Недостатки
компактные габариты	необходимость постоянного контроля за натяжением цепи
высокая скорость распила
хорошая комплектация

Посмотрев видео можно ознакомиться с комплектом поставки, способом сборки, а также увидеть работу адаптера на практике.

Настольная циркулярная пила

Торцовка, то есть поперечный распил досок или брусков под прямым углом получается качественнее, если использовать специальное приспособление.

Из болгарки также можно сделать такой станок своими руками.

Для этого болгарку с диском по дереву закрепляют на поворотной планке перпендикулярно направлению длины доски так, чтобы плоскость диска была направлена строго вертикально. Одна точка крепления должна располагаться в районе редуктора, а вторая – на противоположном конце машинки.
В корпусе редуктора имеются резьбовые отверстия для крепления штатных рукояток. С помощью уголков и этих отверстий болгарку нужно прикрепить к подвижной части станка.
Задняя часть корпуса крепится к доске хомутом. Защитный кожух на диск можно использовать от любого электроинструмента подходящего размера.
Ближе к вертикальной опоре нужно закрепить упорный уголок. Располагаться он должен строго перпендикулярно плоскости диска, как в вертикальном, так и в горизонтальном направлениях.

Пружина на заднем конце планки служит для возврата торцовочной пилы в исходное положение после окончания реза. Горизонтальный стол должен иметь поперечный паз, в который входит диск при распиле доски. Диаметр диска выбирают, ориентируясь на ширину досок. Так торцовку можно проводить в один заход. Главное, внутреннее отверстие диска должно совпадать с креплением на оси редуктора.

Конструкция циркулярной пилы гораздо сложнее торцовочного станка. Время контакта диска пилы с древесиной довольно продолжительное, поэтому и надежность крепления корпуса болгарки к станине должна быть выше.

Сейчас читают: Свеча зажигания для бензопилы: почему заливает свечу, зазор

Вот так может выглядеть один из вариантов настольной циркулярки.

На фото видно, что рабочий стол состоит из двух плоскостей:

верхний стол предназначен для продвижения обрабатываемой детали;
нижний служит упором для шлифмашинки.

На верхней поверхности стола отчетливо видна головка болта, с помощью которого болгарка закреплена. Выступающий болт ограничивает ширину обрабатываемой доски. Справиться с этой проблемой можно, настелив еще один слой фанеры.

Упорный уголок должен иметь максимально возможную длину во избежание отклонения доски от направления распила. Крепление уголка лучше делать так, чтобы можно было менять рабочее расстояние между ним и диском: тогда ширина отрезаемой части тоже будет меняться.

Сабельная пила: профессиональная или бытовая

Если использование пилы будет ограничиваться только решением бытовых задач от случая к случаю, то лучше выбрать инструмент, предназначенный для эксплуатации в быту. Модели класса «хобби» от известных производителей ничуть не хуже по качеству. Они имеют набор всех необходимых опций, а также отличаются небольшим весом и имеют хорошую стоимость.

Единственное, что нужно учесть, это то, что такие модели не предназначены для постоянного длительного использования, поэтому не подойдут для выполнения большого объема работ.

Дополнительные параметры, которые требуют внимания при выборе

От этих параметров зависит качество работы инструмента:

При качественном соединении пилки к штоку полотно не должно болтаться.
Чем меньше вибрации, тем комфортнее будет работать с пилой, а усталость от работы наступит не так скоро. Очень хорошо, если пила оборудована специальным балансиром, который гасит колебания от вибрации.
Слишком большой уровень шума при работе может говорить о некачественной сборке. Чем меньше шумит инструмент при включении в сеть, тем лучше.
Качественные агрегаты от известных производителей обычно имеют сетевой шнур, длина которого составляет не менее 3 м. Чем меньше длина шнура, тем чаще вам придется пользоваться специальной переноской, позволяющей включать пилу на значительном расстоянии от розетки.
Если вы выбираете аппарат из категории более дорогих моделей, предназначенных для профессионального использования, обязательно убедитесь в том, что его будет удобно держать в руках.

Сабельная пила характеристики

Самодельная торцовочная пила

УШМ любой модели и размера может быть модифицирована в торцовочную пилу. Торцовочная (маятниковая) дисковая пила – это электрический инструмент (редко аккумуляторный), используемый только в стационарном виде для распила заготовок из различных материалов под острым и прямым углом. Отличия такой пилы от других заключаются в высокой точности распила под заданным углом и сохранении целостности резаного края.

Своими руками можно изготовить инсталлируемую конструкцию, которая позволит использовать болгарку в качестве торцовочной пилы. Для сборки простейшей модификации потребуется подготовить:

деревянные заготовки – лист ДВП, соответствующий размеру будущей рабочей поверхности, различные бруски (можно из того же ДВП);
саморезы по дереву;
болты и гайки;
обычную дверную петлю рояльного типа.

Инструмент, необходимый для изготовления торцовочной пилы:

электролобзик или ножовка;
дрель или шуруповерт;
два сверла – 3 мм и 6-8 мм;
пластиковый затягиваемый хомут.

Процесс сборки. Будущая маятниковая рама торцовочной пилы должна располагаться на твердой, ровной, не шаткой поверхности. Может быть использован стол-верстак или отдельно собранная конструкция. Высота плоскости, на которой будет стоять изделие, должна быть достаточной для комфортной работы. Режущий элемент торцовочной пилы всегда располагается на краю стола или верстака. Этот факт учитывается при сборке самодельной торцовочной пилы.

Размер рабочей плоскости станка определяется размером, весом болгарки и целью ее использования. Для УШМ наименьшего размера подойдет лист ДВП 50х50 см. Его необходимо закрепить на верстаке таким образом, чтобы один его край выступал над полом на 15 см. В середине выступающей части делается прямоугольный вырез, предназначенный для опускания в него режущего элемента болгарки. Ширина выреза варьируется от 10 до 12 см, длина – 15 см.

На одной стороне будет находиться оператор станка, с другой – закрепляется отрезок рояльной петли шириной 5-6 см. Крепление навеса, как и всех остальных деревянных деталей, осуществляется при помощи саморезов. Для этого в заготовке просверливается отверстие 3 мм – это нужно для того, чтобы саморез не разрушал деревянный материал. В этом же отверстии сверлится еще одно – 6 мм в диаметре и 2-3 мм в глубину – потай для шляпки самореза, которая не должна выступать над рабочей плоскостью.

К подвижной части петли прикручивается брус или прямоугольный отрезок ДВП. К нему под углом 90 градусов присоединяется еще одна заготовка сходного профиля – деталь, на которой будет закреплена болгарка. В этом соединении можно использовать усиленный крепежный уголок – это позволит снизить люфт конструкции и исключить возникновение погрешности при распиле.

УШМ крепится к последнему брусу снизу. Для этого в нем просверливается отверстие диаметром, равным диаметру резьбового отверстия в болгарке. В него продевается болт соответствующего диаметра и длины. Любые несоответствия размеров рамы и болгарки компенсируются дополнительными шайбами, гроверами, прокладками. Ее редуктор должен быть выставлен таким образом, чтобы направление движения отрезного диска было направлено в сторону оператора станка.

Задняя часть болгарки притягивается к несущему бруску пластиковым хомутом. Пусковая кнопка должна оставаться доступной для экстренного отключения электроинструмента. К плоскости рабочей области прикручивается деревянный брус 5х5 см, предназначенный для использования в качестве упора для резки заготовки из дерева или металла. Его наличие обеспечит ровное распиливание и отсутствие биения материала. Рассматриваемая конструкция в перевернутом виде и с закрепленной болгаркой может использоваться в качестве самодельной пилорамы. В зависимости от целевого назначения возможно изготовление и портальной рамы для болгарки.

Описанная выше модель торцовочной пилы на базе болгарки показана на следующем фото.

Существуют и более сложные модификации болгарки в торцовочную пилу. Также выпускаются заводские вариации.

О бренде Echo

Бренд Kyoritsu Noki был основан в Японии в 1963 году. Первая бензопила, выпущенная заводом, имела название «CS-80» и была очень востребованной на рынке. Сразу после выпуска этой модели линейка (а затем и вся мануфактура) получила имя Echo. С того момента на рынке Японии и ближнего востока появился новый производитель профессиональных и любительских инструментов, который мог составить конкуренцию не только производителям СНГ, но и европейским мастерам.

В 1972 году в США основали Echo Incorporated, которая занимается производством продукции и по сей день. Модельный ряд изменился и улучшился. Прослеживается влияние американских коллег по цеху, хотя основа осталась оригинальная.

Особенности

Сразу стоит учесть: все эксперименты с УШМ должны проводить только основательно разбирающиеся в этой технике люди. В противном случае последствия могут оказаться непредсказуемыми (и едва ли приятными для «изобретателей»). Чтобы использовать шлифовальную машину для пиления, понадобятся обязательно специальная рукоять, защитное устройство и диск особого вида. Типичная цепная насадка-пила на болгарку включает:

шину, крепящуюся к инструменту;
рукоять;
звездочку, насаживаемую на вал;
комплект крепежных изделий и инструментов для работы с ними;
изолирующий пользователя щиток.

шину, крепящуюся к инструменту;
рукоять;
звездочку, насаживаемую на вал;
комплект крепежных изделий и инструментов для работы с ними;
изолирующий пользователя щиток.

Самодельная электропила из болгарки: два варианта

Болгарка оказалась настолько удачным инструментом, что владельцам этого электроприбора постоянно хочется расширить его потенциал. Например, собрать на основе этого электроинструмента цепную пилу. Попробуем разобраться, как можно собрать такую самоделку, и на какие «подвиги» будет способна электропила из болгарки. На самом деле существуют два варианта решения этой задачи. В первом случае самодельная пила за считанные минуты собирается из покупного адаптера. Второй путь сложнее и подойдет только настоящим конструкторам с «золотыми» руками, способными собрать из подручных материалов достойный «самопал».

Необходимые материалы

Для изготовления самодельного станка потребуются:

труба прямоугольного сечения, уголок стальной или алюминиевый;
лист ДСП, плотной фанеры толщиной 12-14 мм;
болты, гайки, шайбы;
металлические полосы, пластины, отрезки уголка большого размера;
сварочный аппарат с электродами;
электродрель или сверлильный станок;
болгарка;
пильный диск;
соединительные провода, кнопка включения/отключения.

В зависимости от возможностей и потребностей мастера могут понадобиться и другие материалы или инструменты. Полный перечень компонентов привести невозможно, поскольку конструкция станка может быть усложнена, добавлены дополнительные элементы или функции.

Примеры чертежей обычных станок, для общего понимания устройства:

Готовые насадки

Насадку по типу «болгарка» и другие модели продают в магазине бензотехники. Приспособление способно не только резать кирпичный, бетонный, каменный и металлический материал, но и зачищать швы после сварки. К насадке подходят:

отрезные диски (алмазные и армированные);
шлифовальный круг;
циркулярная пила (для продольного обрезания).

Инструкция по установке и эксплуатации насадки прилагается к комплекту. Болгарку можно монтировать не ко всем бензопилам, а только к моделям серийного производства.

Перечень моделей, к которым можно подключить приспособление, указан в документах насадки. Если такой модели там нет, то приспособление УШМ проверяют на совместимость с пилой. Для этого с пилы снимают соединительную муфту и сравнивают 2 диаметра: отверстие для посадки на шкиве болгарки и коленчатый вал пилы. Если они одинаковые, то инструмент можно соединить. Если разные, то — нет. Виды насадок «болгарка» по шкивам и их отличия:

Шкив с закрытой чашкой по типу Штиль 180. Вместо соединительной муфты приспособление имеет закрытую чашку для монтажа в посадочное место. Шкив разбору не подлежит. Коленчатый вал с игольчатым подшипником и посадочное отверстие шкива имеют одинаковый диаметр. Применяется для моделей бензопил Штиль МС (180, 170 и 250).
Без чашки. Для монтажа шкива снятие соединительной муфты не требуется. Его монтируют на колесо привода (ведущую звездочку) пилы несколькими способами. Какой из вариантов выбрать, это зависит от ширины зубьев звездочки. Изделие легко устанавливается, стоит дешево и применяется для пил Тайга, Партнер, Хускварна.
С заменой звездочки. Есть ряд специальных шкивов, которые изготовляют специально под профессиональные пилы. Это сцепления со съемными ведущими звездочками.

Дополнительная информация

По сравнению с обычной пилой болгарка:

работает быстрее;
занимает меньше места;
увеличивает производительность работы;
заметно легче;
служит дольше (если инструмент эксплуатируют правильно).

Чтобы пилить дерево, можно использовать специальные отрезные диски с цепью. Однако найти подходящий для конкретной модели тип насадки весьма тяжело. Пилящий круг, который объединяет черты диска и специальной цепи, подходит для обработки досок не толще 4 см

При его использовании надо соблюдать крайнюю осторожность. Нельзя будет запускать УШМ на более высоких оборотах, чем позволяет диск. Есть и серьезное ограничение по размеру обрабатываемых заготовок

Чтобы увеличить его, приходится использовать более крупные диски. Однако их применение сдерживается величиной изолирующего кожуха. И если он не позволяет поставить насадку 125 мм, возникнут проблемы. А вот обдирочные круги, соединенные с цепями от бензопил, позволяют удалить кору и сучья со ствола

Есть и серьезное ограничение по размеру обрабатываемых заготовок. Чтобы увеличить его, приходится использовать более крупные диски. Однако их применение сдерживается величиной изолирующего кожуха. И если он не позволяет поставить насадку 125 мм, возникнут проблемы. А вот обдирочные круги, соединенные с цепями от бензопил, позволяют удалить кору и сучья со ствола.

Это приспособление поможет еще и подготовить сруб ничуть не хуже, чем качественный топор. А вот применять подобный диск вместо отрезного круга не следует. Линия разреза пойдет рваной, слишком много древесины уйдет в отходы. Еще одна разновидность насадок — диск с абразивными крупными зернами — предназначена уже не для первичной обработки, а для грубой фрезеровки. Такой аксессуар отличается большей безопасностью, чем ручной рашпиль.

Больше о цепных насадках-пилах на болгарку смотрите в видео ниже.

Для чего прибегают к самодельному варианту?

Зачастую, именно самодельные варианты инструментов или совершенствование уже имеющихся делается из-за желания сэкономить деньги. Используя подручные средства и детали, которые остались от пришедшего в негодность оборудования или техники, умельцы мастерски изготавливают различные приспособления, такие как, например, цепная бензопила из болгарки.

Второй причиной можно считать желание иметь у себя многофункциональный инструмент, который поможет облегчить многочисленные задачи в хозяйстве. Неоспоримым достоинством такого самодельного аппарата является экономия места. Ведь дополнительная насадка занимает гораздо меньше места в сарае или гараже, чем полноценный аппарат.

Для переделки можно использовать абсолютно любую марку болгарки

Единственным моментом, на который стоит обратить внимание, это то, что заводские насадки могут подходить только ограниченному ряду моделей, поэтому при покупке, обязательно уточните, подходит ли ваша болгарка для выбранной насадки

Видео: Что Сделать Из Болгарки Без Редуктора

Но если вы все еще заинтересованы в том, что вы можете сделать с шлифмашинкой, вы можете использовать ее коробку передач для передачи крутящего момента на колеса. Описанная сборка установлена на оси колеса. Используя традиционную цепочку защитного укомплектования, вы можете приспособиться в качестве держателя коробки передач. Электрический двигатель не может быть ограничен использованием двигателя внутреннего сгорания. В этом случае измельчитель измельчителя сможет выдерживать даже большие нагрузки.

Думая о том, что вы можете сделать с шлифмашинкой, вы можете подумать о создании шлифмашинки. Он подходит для любителей активного образа жизни, которые предпочитают время от времени сидеть в тишине леса с чашечкой ароматного свежесваренного кофе. Не нужно думать о двигателе, так как смеситель имеет специальный вал, который вращает специальные сопла.

Изготовление машины с кроватью

Вы также можете сделать автомат для резки из шлифмашинки. Для этого подготовьте следующие инструменты и материалы:

профильная труба;
стальной уголок;
Лист металла;
сварочное устройство;
дрель;
канал;
подшипники;
вал;
трубы;
весна;
педаль реле.

При желании металлический лист, который идет на платформу, можно заменить на ДСП. Печь будет более легким вариантом. Подшипников должно быть несколько, они должны быть одинаковыми. Если вы думаете, сварку можно заменить крепкими болтами, и для этого вам понадобится дрель. Эта опция позволит вам разобрать машину по мере необходимости.

Работа на раме и линейке

Самая простая рама будет состоять из рам, установленных на одной оси. Дно должно быть закреплено на платформе. Если инструмент большой, лучше использовать металл. шлифмашинка прикручена к верхней раме, которая будет вращаться вертикально по принципу маятника. Пружина необходима для блокировки исходного положения.

Нижняя рама приварена к креплению, которое будет состоять из угла зажима и зажима. Детали измерения должны быть предоставлены в машине. В этом случае предпочтительнее перемещать линейку с помощью упора. Приваривается к трубе.

электроника

Чтобы сделать работу более комфортной, дизайн должен быть дополнен кнопкой с переключателем или педалью. В первом случае используется низковольтное реле, через которое будет подаваться напряжение на инструмент. Эта простая конструкция позволит вам освободить руки и добиться гладкого среза без использования рукоятки. Вы также сэкономите время, не делая точных измерений.

Изготовление таможенного ящика

Теперь вы знаете, что делать с полированной шлифовальной машиной. Но если инструмент не работает, и вы хотите расширить диапазон задач, которые он выполняет, вы можете сделать поле для митры. Для этого столешница вращается. Это позволит вам разрезать багет, плинтус или профиль из разных материалов под определенным углом.

Столешница устанавливается под углом, устанавливается соответствующий диск, затем производится нарезка, которая превращается в удовольствие. Используя такую самодельную машину, вы можете разрезать тротуар по диагонали, тем самым разнообразив способы его укладки.

Производство шредера

Что можно сделать из старой шлифмашинки? Этот вопрос часто задают надомники. Но если ваша угловая шлифовальная машина работает правильно, вы можете сделать настенный фрезер. Используя оборудование без изменений, вы подвергаете себя опасности. Чтобы избежать риска, можно изготовить насадку с твердым основанием, которая будет делать надрезы на стенках по всему диаметру диска.

Это дополнение является подошвой в форме упора, которая позволяет инструменту перемещаться вдоль стены. Усилия будут единообразными. При изготовлении такого устройства не торопитесь и установите закрытую крышку, которая будет дополнена шлангом для подключения пылесоса.

в заключение

Если вас интересует, что можно сделать со сломанной кофемолкой, вы можете рассмотреть приведенные выше примеры. Другие предложения включают в себя: гравер, шлифовальный станок, подвесной мотор и многое другое. Вы даже можете модифицировать велосипед с помощью описанной коробки передач.
