Какие самоделки из бензопилы можно изготовить своими руками

Какую пилу выбрать?

Все ручные бензопилы в принципе созданы для поперечного пиления. При этом режим работы с максимальной нагрузкой можно считать кратковременным. Самое толстое бревно редко превышает в диаметре 0,7- 0,9 м. За короткое время проводится поперечный распил. Далее ДВС какое-то время остывает, работает на холостых оборотах или глушится.

При продольном пилении требуется пропилить до 6 м. При этом бензопила работает с максимальной нагрузкой достаточно долгое время. По этой причине для таких пилорам подходят только надежные профессиональные бензопилы с большим ресурсом, с хорошей ремонтопригодностью.

Мощность ДВС должна быть от 5 л.с. и выше. Как исключение по мощности, можно использовать старые бензопилы советского изготовления. Например, «Дружба-2» (3 л.с.), «Дружба 4», 4 л.с. и другие модели. Это выносливые агрегаты, предельно простые в ремонте и обслуживании, широко использовавшиеся в свое время на промышленных лесоповалах. Тоже касается бензопил советской марки «Урал».

Пилу Урал чаще всего используют для изготовления пилорамы своими руками, особенно в домашних условиях — дешево и практично.

Большой недостаток советских бензопил – тяжелый вес. Но как раз при использовании на пилорамах вес не имеет значения, пилы закреплены и их не приходится держать в руках.

Из современных бензопил можно рекомендовать профессиональные, оригинальные «Штиль», «Хускварна».

Особенности создания самоделок из бензопилы «Урал»

Такие пилы больше подходят для мощных агрегатов – пилорама к примеру. Однако несмотря на высокую мощность, устанавливать двигатель от «Урала» на велосипед для улучшения ходовых качеств, явно не стоит. Дело в том, что повышенная мощность компенсируется сильной вибрацией, что может привести к тому, что на ходу слетит цепь. А это чревато неприятностями.

«Урал 2 электрон» − такой и сегодня можно встретить на прилавках российских магазинов

Полезная информация! Несомненным преимуществом «Урала» является то, что новый аппарат можно найти на прилавках магазинов и сегодня. Это значит, что для более новых моделей проблем с обслуживанием и запасными частями не будет. Главное, чтобы руки были на месте.

Бензопила для летательного аппарата

Покорив сушу и воду, изобретатели обратили свой взгляд в небо. Медиа полны сообщений о том, что очередной изобретатель оторвался от земли на автожире — самоделке или ранцевом самодельном вертолете с двигателем от бензопилы. В Австралии даже учреждена премия для пилота, сумевшего пролететь одну милю. Однако аэродинамические расчеты показали, что мощность двигателя явно недостаточна для отрыва от земли груза в 100 кг и уверенного управляемого полета. Четыре мотора по 5 лошадиных сил, работающие синхронно, теоретически могут справиться с такой задачей. Вопрос в синхронизации и настройке системы управления.

С развитием квадрокоптеров появился шанс приспособить их систему управления к вертолету — самоделке.

Устройство бензопилы Дружба

Бензопилы советской марки Дружба начали выпускаться в 1955 году. Они характеризовались улучшенной, как для того времени, конструкцией. Преимущества заводского устройства и главные отличия инструментов Дружба от тогдашних аналогов заключались в высокой плотности установленных деталей и свободному доступу к главным из них. Это значительно упрощало самостоятельный ремонт техники бренда Дружба и позволяло устанавливать новые запчасти даже в полевых условиях.

Основа штатной конструкции бензопил Дружба заключалась в тяговитом и оборотистом двигателе. Мощность силового агрегата зависела от модификации бензоинструмента. Устаревшие модели, как бензопила Дружба-2, комплектовались двигателями с большим объемом цилиндра, но с меньшей мощностью. В отличие от них современные модификации оснащены экономичными ДВС с меньшими объемами встроенных цилиндров, но с более высокими мощностными параметрами.

В устройстве старых модификаций не предусматривались некоторые функции, которыми оснащены практически все современные модели. К примеру, бензопила Дружба-4 не укомплектована антивибрационной системой, механизмом облегченного запуска или узлом газораспределения. Тем не менее даже эти модели сегодня активно используются опытными садоводами и вальщиками.

Привод старых модификаций марки Дружба включал редуктор, который играл основную роль в работе всего механизма. Элемент требовал постоянной смазки, которая облегчала его работу и не допускала перегрева при работе под повышенными нагрузками. В комплектацию новых бензопил Дружба редуктор не входит. Вместо него в заводское оснащение бензоинструментов включено зажигание, состоящее из барабана, возвратной пружины и 6-зубой ведущей звезды.

Для обработки древесины все модификации марки Дружба комплектуются режущими органами, состоящими из увеличенной шины и заостренной цепи. Они адаптированы для эксплуатации в сложных погодных условиях, поэтому могут выдерживать интенсивный нагрев и охлаждение без риска деформации и потери режущих свойств. Смазка гарнитуры в устаревших модификациях марки Дружба производилась вручную – чаще всего для этого использовалось отработанное масло. Производить эту процедуру требовалось примерно 1 раз на каждый час активной работы. В современных бензопилах этого бренда предусмотрена автоматическая смазка шины и цепи. Для этого в заводское устройство каждой модели включена масляная помпа.

Бензопилы производства марки Дружба комплектуются прочными корпусами. В устаревших моделях корпуса изготовлены из стали – это делало цепные инструменты более тяжелыми и неудобными в эксплуатации. Еще одна типичная проблема тех модификаций заключалась в своеобразном исполнении рукояток. Они располагались сверху, что позволяло распиливать древесину только в поперечном направлении. Современные бензопилы этого бренда лишены старых недостатков. В комплектацию каждой из них входят ударостойкий пластиковый корпус и эргономично расположенные прорезиненные рукоятки.

Изготовление основания пилорамы

И так как уже повелось всегда стоит начинать с основания. Определившись с местом установки, займитесь расчисткой территории под установку станка. После расчистки, необходимо из гравия и песка утрамбовать песчаную подушку (основание не будет проседать). Ставим опалубку и производим бетонные работы.

Обязательно основания армировать проволокой либо арматурой. Это позволит уйти от переменных нагрузок, простым и понятным языком для снятия внутренних напряжений. Так мы уйдем от лишних трещин и повреждений основания. Потребуется также заготовить закладные, для чего? О них немного позже.

После осуществления бетонных работ, когда бетон схватился и окреп, нужно из уголка 50 * 50 мм, выложить направляющие (ребром к верху). Этот момент позволит нашей конструкции приобрести более жесткую конструкцию. В качестве материала можно использовать как уголок, так и швеллер или двутавровый рельс (эти элементы более жесткие по сравнению с профилем или уголком). Все составляющие свариваем между собой электросварочным аппаратом, а так же приваривается к закладным.

После проведения таких операций, нужно подумать каким образом будет удерживаться бревно на раме при распиле. Нужно сделать фиксацию. Расписывать много не буду, для этого потребуется выполнить, так как приведено в чертеже:

Читать также: Термостойкий клей для резины и металла

Данное приспособление позволит надежно зафиксировать материал.

Мотокультиватор, снегоуборщик, ледобур и буроям своими руками

Мотор из бензопилы отлично подойдет и для создания мотокультиватора, предназначенного для вспашки целины (для легких грунтов). Для работы с плотными и влажными почвами мощности и крутящего момента двигателя скорее всего не хватит, а вот для взрыхления поверхностного слоя и удаления оставшихся в земле корней бурьянов культиватора из бензопилы будет достаточно. Главной деталью устройства является вращающаяся фреза, за счет которой и происходит передвижение техники по участку.

Чертеж снегоуборщика выполненного своими руками с применением бензопилы.

Если в культиваторе заменить вал с лемехами на шнек, а также оснастить конструкцию заборным устройством и трубой для откидывания снега, культиватор превращается в снегоуборочную машину. Мотора от любой пилы мощностью 3-5 лошадиных сил будет более чем достаточно для уборки рыхлого снега на участке

Важно только выполнить удобный шнековый механизм. Для этого чаще всего применяются лопасти, изготовленные из толстой резины

В качестве заборного устройства подойдут детали из оцинкованной стали. Выброс снега легко осуществить, установив пластмассовую трубу большого диаметра.

Бурить лед или промерзшую землю ручным инструментом – довольно долгое и физически сложное занятие. Создание мотобура своими руками значительно упростит выполнение этой задачи. В этом случае, помимо мотора, необходимо иметь редуктор, регулирующий количество оборотов в минуту, потому как такого сильного вращения, как у бензопилы, устройству не требуется.

На заметку! Если не имеется достаточного количества знаний относительно работы редуктора, можно обратиться за помощью к инженеру, который поможет правильно выбрать нужный механизм. Необходимый тип прибора подбирается в зависимости от характеристик мотора.

Для создания мото- или ледобура своими руками, первое, что потребуется сделать, – выполнить надежный корпус, представляющий собой усеченную пирамиду, состоящую из двух прямоугольников различных размеров. Понадобятся болгарка, сварочный аппарат и металлические трубы. Именно внутри этой рамы и будет устанавливаться редуктор, соответственно, габариты корпуса напрямую будут зависеть от размеров редуктора.

Буроям из бензопилы станет незаменимым помощников в хозяйстве.

Для надежности специалисты рекомендуют в качестве шнека взять деталь от хорошего мотобура, выполненную из прочной стали, потому как низкокачественный материал не выдержит больших нагрузок. Другой важный вопрос – надежное крепление бура, которое можно осуществить при помощи обыкновенной трубы, зафиксированной с двух сторон шпонками или шпильками. Такой способ крепления позволит менять буры или использовать другие приспособления для работы.

Основные приспособления для бензопилы, получившие популярность

Если приобрести специальные насадки на инструмент, то установить их будет чрезвычайно просто, для этого не потребуется ничего переделывать или разбирать корпус инструмента. Все готовые приспособления рассчитаны именно для установки на бензопилу. Другим важным преимуществом приобретения именно бензопилы считается ее автономность. Это объясняется тем, что все электрические устройства требуют наличия розетки 220 В. Применяя бензопилу, получится использовать самоделки в полевых условиях, будь это дрель, ледобур или кородер.

Установленная своими руками насадка-болгарка на бензопилу позволяет эксплуатировать технику не только в качестве бензореза, но и как угловую шлифовальную машинку. Насадка связывается с устройством посредством специальной шпильки, а вращаться начинает с помощью ремня от шкива, закрепленного на вал ведущей звездочки. Таким образом, приспособление устанавливают вместо пильной шины

Важно правильно подобрать диаметр круга насадки, для этого нужно предварительно изучить инструкцию бензопилы «Дружба» или другой техники, используемой для изготовления полезного прибора

Важно! Специалисты предупреждают, что не во всех моделях возможно установить переходник, чтобы подогнать цоколи

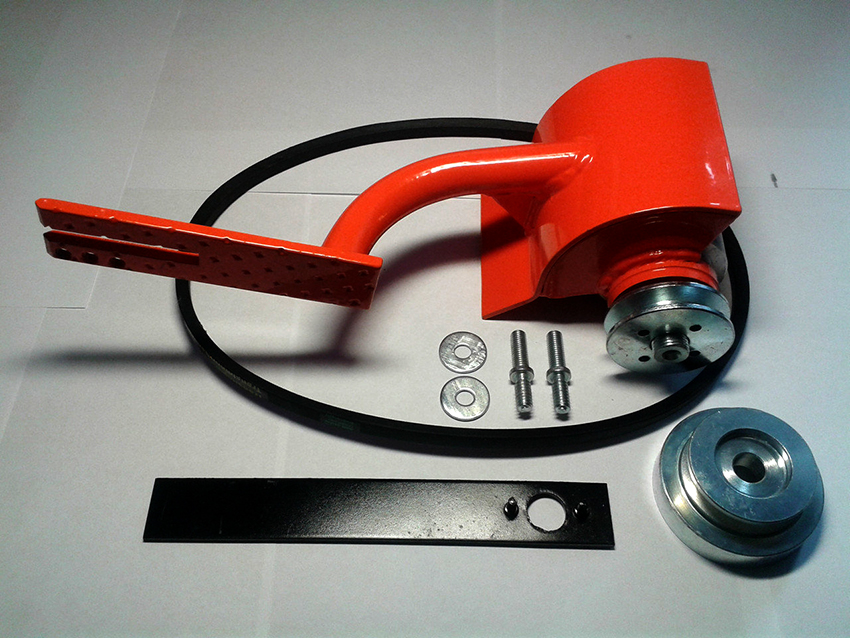

Кородер является одной из самых популярных насадок для бензопилы

Другая распространенная среди пользователей насадка ‒ кородер, применяемая для срезания коры с деревьев. Также насадка популярна у столяров, потому как с ее помощью легко очистить от коры, сучков и наростов необработанный лес. Некоторые используют насадку, чтобы создать продольные или поперечные пазы на брусе. В основном выделяют два типа кородеров:

1. Барабанные. Главная область применения – снятие коры, второе название – окариватель.
2. Дисковые. Используются для создания разного рода углублений.

В продаже встречается несколько насадок, отличающихся шириной захвата, чаще это 80 и 100 мм. В случае затупления ножей есть возможность вторичной заточки. Если ножи полностью вышли из строя, лучше приобрести новый комплект производителя. Сама насадка представляет собой фрезу или барабан, закрепленный в узле подшипника. Приведение в действие осуществляется за счет ременной передачи, а скорость вращения регулируется силой нажатия на ручку акселератора. Также на скорость влияет и диаметр шкива: чем он больше, тем выше скорость. Шпильки для установки насадки идут в комплекте.

Разновидности пилорам

Наибольшее распространение на сегодняшний день получили следующие три типа приспособлений для распиловки бревен бензопилой своими руками, которые отличаются своей конструкцией:

• Шинная.
• Ленточная.
• Дисковая пилорама.

https://youtube.com/watch?v=XR_TrDiAqQU

Дисковые установки

Относительно простая конструкция дисковых установок позволяет с легкостью выполнять их большинству домовладельцев. Благодаря своей простоте сборки и многофункциональности такие разновидности деревообрабатывающих станков получили наибольшее распространение и встречаются повсеместно. Основой такой конструкции станет дисковая пила, которая устанавливается на шпинделе электрического двигателя. Дополнительно изготавливается прочное основание, над или под которым закрепляется вал с пилой и электродвигатель.

Прочная и надежная станина дисковой установки может быть выполнена из металлических или деревянных частей, которые свариваются или скрепляются друг с другом гвоздями и саморезами. Рабочий стол можно выполнить из листового металла, необходимо лишь обеспечить идеальную геометрию конструкции, что позволяет гарантировать максимально возможное качество распила древесины.

Использование дисковых пилорам позволяет выполнять рейки различного размера, изготавливать брус, шпон, нарезать доски с необходимой длиной и шириной. Благодаря высокой скорости вращения пилы удается обеспечить распил бревен с ровными качественными краями и срезами.

Пилорама ленточного типа

Установки ленточного типа сочетают простоту конструкции и отличную производительность. Соответственно, они пользуются популярностью не только в быту, но и широко применяются на лесопилках и предприятиях, которые занимаются производством пиломатериалов. К преимуществам оборудования данного типа можно отнести его высокую производительность, а также возможность осуществления распила крупных бревен, вес которых превышает 300 килограмм.

Для изготовления пилорамы ленточного типа потребуется следующее:

• Шкивы.
• Швеллер.
• Металлические уголки.
• Трубы с различным диаметром и размером.
• Металлоконструкции для изготовления шпал.

Изготовление такой пилорамы начинается с выполнения станины, которая имеет вид буквы П и изготавливается из уголка или швеллера с размерами 50 на 100 миллиметра. Стандартными размерами станины является длина 8 метров и высота не меньше 15 сантиметров. Для повышения прочности основы дополнительно швеллеры стягиваются трубами и уголком, что позволит выдержать основанию максимально возможную нагрузку.

Далее приступают к выполнению мобильной тележки. Для этого используется стальная плита, толщина которой составляет 40 миллиметров. За привод тележки будет отвечать электродвигатель, мощность которого должна составлять 10−12 кВт.

К тележке цепным приводом крепят пилу, которая через шкив фиксируется на валу электромотора. Сбоку от подвижной тележки приваривают ручку-штурвал, который будет отвечать за перемещение мобильной конструкции по неподвижному основанию.

https://youtube.com/watch?v=MVx1lq1COng

Шинные пилорамы

Шинные пилорамы или логосоли по своему устройству отличаются от других аналогичных устройств. С помощью такой ручной техники можно осуществлять продольную распиловку бревен, изготавливая качественные рейки и шпон. Благодаря компактным габаритам логосоль может быть установлена как на открытом воздухе, так и внутри небольшой мастерской или деревянного сарая. На такой пилораме можно будет не только осуществлять распил бревен, но и изготавливать небольшие по своим размерам заготовки с нестандартной формой.

Имея на руках качественную схему пилорамы и правильно подобрав длину полотна от бензопилы, можно самостоятельно выполнить такой станок, который будет обеспечивать качественную распилку бревен. Можно будет определиться с тем, как сделать пилораму своими руками, сэкономив на покупке компонентов для техники.

Какие еще можно выполнить самоделки из бензопилы

Мотор от бензопилы можно использовать для самостоятельного передвижения практически любого транспортного средства. Так, оснастить приводом можно детский или взрослый самокат, который сможет разгоняться до скорости 10-15 км/ч. Главные преимущества использования самоката – высокая маневренность и отсутствие необходимости большого пространства для хранения. Тем более что для изготовления не придется разбирать бензопилу на детали. Нужно будет снять только шину и пильную цепь, которая заменяется велосипедной и служит деталью, передающей крутящий момент на заднее колесо.

Помимо изготовления транспортных средств, используя некоторые детали пилы, можно создать и небольшую мобильную электростанцию, которая достигает мощности 5 кВт. Чтобы создать генератор, от бензопилы потребуются мотор, стальная рама, электрораспределительная коробка с подключенными розетками, а также редуктор, с помощью которого крутящий момент будет поступать на вал генератора.

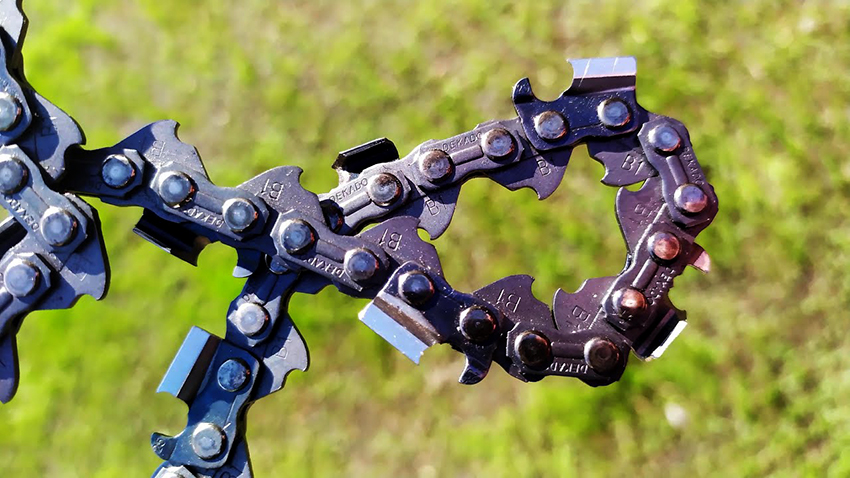

Довольно часто цепи от бензопил в своей работе используют ковали

У ковалей пользуются популярностью некоторые самоделки из цепи от бензопилы, например, некоторые создают цельнокованые ножи. Для этого цепь делится на куски, из которых потом и сваривают основания клинков путем накаливания их до 850 °C. Прессование расплавленной цепи происходит до тех пор, пока не пропадут пустоты между звеньями.

Для создания самоделок из бензопилы требуется знать основы простой механики, потому как нужно правильно соединить между собой все элементы. Не следует приобретать для изобретения дорогостоящий инструмент, для этого подойдут и бюджетные модели бензопил. При покупке необходимо учесть, что пила обязана легко разбираться, а детали для нее должны быть доступны в продаже. Для изготовления приспособлений лучше брать уже готовые чертежи, особенно если ранее не было опыта создания самодельных приборов.

Генератор

Для изготовления подходит бензопила с 2-тактным двигателем мощностью 2-3 л. с. В качестве электрогенератора используют часто электродвигатели от старых стиральных машин. Сочетание этих устройств позволяет получать на выходе электроток напряжением 220 В. Мощности такого бензогенератора достаточно для освещения, питания электрических приборов и инструментов, бытовой техники.

Порядок операций:

1. Изготавливают кронштейн и крепят к нему электродвигатель. Устанавливают полученную конструкцию на внешнем конце шины бензопилы. При этом обеспечивают:
   • перпендикулярность оси электродвигателя к плоскости шины;
2. расположение шкивов обоих устройств в одной плоскости.
3. Выходные валы двигателей снабжают шкивами подходящего диаметра.
4. Одевают на шкивы ременную передачу.
5. Изготавливают устройство для регулирования оборотов мотора мотопилы. Используют болт, который с помощью хомута крепят к ручке последней. Закручивание его приводит к увеличению количества оборотов, выкручивание — к уменьшению.
6. Внешнюю пусковую обмотку электродвигателя снабжают 2 конденсаторами, которые рассчитаны на напряжение 400-450 В и имеют общую емкость 10 мкФ. Их подсоединение — параллельное.

Как сделать мотор для лодки из бензопилы своими руками

Для того, чтобы самостоятельно сделать лодочный мотор, используя в качестве донора имеющуюся в наличии бензопилу, достаточно иметь базовые знания о том как устроен мотор для лодки и желание выполнить работу своими руками.

Из инструментов и материалов понадобиться минимум, который мы рассмотрим чуть ниже. Вся конструкция достаточно проста и лаконична, главное запомнить алгоритм переделки и не забыть назначение всех основных деталей конструкции.

Необходимые материалы для лодочного мотора

Для удачного воплощения идеи создания лодочного мотора из бензопилы своими руками нам понадобятся детали-доноры, которые были перечислены выше в разделе «Устройство и принцип работы приспособления». А вот инструменты, которые желательно иметь для изготовления:

• токарный станок;
• набор болтов и гаек под размер крепежных отверстий;
• металлический уголок;
• стальные болванки;
• линейка;
• штангенциркуль.

Если нет токарного станка, то не надо переживать, данный вид работ можно сделать по заказу в соответствующей мастерской у токаря.

Какую бензопилу использовать

Нет принципиальной разницы, какую бензопилу использовать для переделки в лодочный мотор. Любой, даже самый слабый двигатель бензопилы бытового уровня является силовым агрегатом, который сможет дать необходимую мощность для начала вращения гребного винта.

Из отечественных бензопил можно выделить любые модели марки «Урал», отличным выбором будут модели немецкой фирмы Штиль, например, хорошо зарекомендовавшая себя пила Stihl MS 260. Всех немцев отличает их большая мощность и надежность конструкции.

Гораздо важнее не наличие бензопилы с самым мощным двигателем, а умение правильно читать чертежи и схемы, а также обладать начальными навыками сварки.

Пошаговая инструкция изготовления

Основная мысль изготовления лодочного мотора из бензопилы заключается в замене пильной гарнитуры бензопилы на винтовое приспособление для гребли. Мы будем только заменять механизмы, не внося изменений в принципиальную схему мотора пилы.

Для правильного соединения двигателя с винтовой насадкой и передачи крутящего момента нужно выточить новую муфту и заменить пружину на более слабую. Мы уменьшили параметр момента сцепления и подогнали все размеры конструкции.

Затем с помощью швеллера скрепляем двигатель и вал, оставляя необходимое расстояние между основной рамой и муфтой. Редуктор от УШМ привариваем с другого конца вала. Поворотный механизм изготавливается из толстостенной трубы с несколько большим диаметром, чем диаметр основного вала.

Когда гребной винт и вал редуктора соединены воедино, нужно залить трансмиссионное масло. Используя немного сантехнического герметика, закрываем крышку. Данная конструкция не предполагает использования ручки газа, но ее также можно изготовить самостоятельно из велосипедной ручки переключения скоростей. Для более комфортного движения по воде можно установить глушитель.

Схема переделанного редуктора для бензопилыа – редуктор;б – монтажная шпилька с гайкой;г – тяга реверса;д – переделанный вал привода.

Чертеж гребного винта

Техники работы

Учитывая, что суть создания поделки из подручных материалов – это использовать обычное для необычных целей, то можно сказать, что и техники их воплощения действуют по тому же принципу. Важнее придумать как воплотить мысль в реальность.

В большинстве случаев все просто: если можно что-то резать – режем, если держится на болтах – скручиваем.

Скорее вдохновение и креативность играют большую роль, чем сами методы работы. Ведь, скрутить подсвечник из водопроводных труб гораздо легче, чем придумать саму идею и увидеть картинку у себя в голове.

Поэтому присматривайтесь к вещам и начинайте фантазировать.

Генератор

Для изготовления подходит бензопила с 2-тактным двигателем мощностью 2-3 л. с. В качестве электрогенератора используют часто электродвигатели от старых стиральных машин. Сочетание этих устройств позволяет получать на выходе электроток напряжением 220 В. Мощности такого бензогенератора достаточно для освещения, питания электрических приборов и инструментов, бытовой техники.

Порядок операций:

1. Изготавливают кронштейн и крепят к нему электродвигатель. Устанавливают полученную конструкцию на внешнем конце шины бензопилы. При этом обеспечивают:
   • перпендикулярность оси электродвигателя к плоскости шины;
   • расположение шкивов обоих устройств в одной плоскости.
2. Выходные валы двигателей снабжают шкивами подходящего диаметра.
3. Одевают на шкивы ременную передачу.
4. Изготавливают устройство для регулирования оборотов мотора мотопилы. Используют болт, который с помощью хомута крепят к ручке последней. Закручивание его приводит к увеличению количества оборотов, выкручивание — к уменьшению.
5. Внешнюю пусковую обмотку электродвигателя снабжают 2 конденсаторами, которые рассчитаны на напряжение 400-450 В и имеют общую емкость 10 мкФ. Их подсоединение — параллельное.
