Термический нож для СИП панелей своими руками

Строительство из СИП панелей по канадской технологии дает массу преимуществ счастливым обладателям нового дома. Однако каждый хочет придать своему проекту изящности, стиля, не ограничиваясь безликими прямоугольными конструкциями. Для этого необходим раскрой панелей, формирование деталей сложной конфигурации.

Если проект заказывается у компании подрядчика, проблем не возникнет. Но если строительство ведется самостоятельно, потребуется особое оборудование, в частности, термический резак.

Резка панелей

СИП панель достаточно легко модифицируется. Когда стройка ведется самостоятельно, резка происходит следующим образом:

две поверхности панелей из ОСП режутся с помощью электролобзика или циркулярной пилы;
по линии реза часть панелей, уходящая в расход, просто отламывается.

Остается самая главная проблема: сформировать паз для монтажа бруса обвязки.

Для этого часто используют терку, рубанок или резак, которым просто небольшими порциями удаляют нужное количество наполнителя СИП панелей.

При этом работа своими руками не представляет сложности, однако стройплощадка замусоривается, заполняясь мелким «снегом» из частиц наполнителя, которые постоянно перемещаются и трудно удаляются.

Чем делают паз в СИП панелях

Чтобы сделать паз в СИП панелях, существует два метода:

промышленный, с применением резака станочного типа, удаляющего наполнитель ножами, с принудительным удалением отходов;
с помощью термической обработки, применяется резак, который аккуратно плавит наполнитель и позволяет сразу формировать паз нужной глубины.

Сегодня продается достаточно моделей, можно купить термический нож, который будет регулироваться по мощности, температуре, позволять формирование паза нужной глубины. Однако такой инструмент можно сделать своими руками. Конструкция ножа не представляет сложности, поэтому ее легко повторить в кустарном изделии.

Как самостоятельно сделать термонож

Нож температурного воздействия должен иметь следующий функционал:

регулировку температуры режущей части;
термонож обязательно должен позволять регулировать глубину паза;
конструкция должна быть такой, чтобы нож можно было использовать без проведения предварительных работ после резки СИП панелей.

Важно знать: Стандартные размеры СИП панелей

Несмотря на кажущуюся сложность задачи, сделать такой термонож достаточно легко. С его помощью резка SIP панелей своими руками будет простой и быстрой. Для создания устройства понадобится:

две полоски из жесткой стали или стеклотекстолита малой толщины. Их прочность зависит от необходимой глубины паза, который требуется получить;
нихромовая проволока, которой нож и будет плавить наполнитель;
пластина, которая будет работать как ограничитель, задавая толщину, на которой будет производиться резка.

В качестве источника питания легко использовать мощное зарядное устройство для аккумулятора, которое позволяет регулировать напряжение на нити. Естественно, чтобы сделать термонож своими руками, понадобится удобная ручка, которая будет держать боковые пластины режущей части.

Собираем термонож

Собрать конструкцию своими руками очень просто. Напряжение от блока питания можно подавать на нихромовую проволоку путем ее припаивания к контактам, куда подходят провода подвода напряжения. А при малой толщине пластин из стали можно подавать питание на них, при этом проволока может быть просто прикручена в нижней части, понадобится просверлить всего два отверстия.

Начальную жесткость конструкции задает блок ручки. Каждая боковая пластина крепится на уголки двумя болтами, расположенными по вертикали. Увеличивает жесткость ограничительная планка.

Например, это могут быть простые болты и П-образные скобки, надеваемые на боковые части.

Заключение

Несмотря на простоту конструкции, термический нож для обработки наполнителя СИП панелей работает весьма эффективно, даже сделанный своими руками. Благодаря малой толщине боковых пластин можно избавиться от необходимости формировать боковой пропил, тем более, что можно заточить кромку этих деталей, если они сделаны из стали.

Важно знать: Вредны ли СИП панели для здоровья?

Нихромовая нить с помощью регулятора напряжения имеет нужную температуру (подбирается опытным путем) для быстрой выборки паза. В результате такой резак сможет гарантировать быструю работу и чистоту на строительной площадке. Вдобавок, подобный термонож будет стоить буквально несколько десятков рублей и может быть собран с применением уже имеющегося оборудования.

Технология самостоятельного изготовления резака

Существует немало вариантов сооружения из подручных средств эффективных резаков для пенопласта. Особой популярностью пользуются два из них – резак и станок с нихромовой нитью. Каждый инструмент достаточно прост в использовании и способен обеспечить ровный и качественный раскрой ячеистого материала.

Резак для пенопласта своими руками

В процессе изготовления режущего приспособления необходимо использовать такие материалы и инструменты:

шуруповерт или перфоратор со сверлом;
паяльный прибор;
два одинаковых карандаша;
щипцы с округлым сечением на концах;
клей ПВА или другой термостойкий клеящий состав;
нить нихромовая;
две медные проволоки;
деревянный брусок длинной в 10 сантиметров;
изоляционная лента;
двухместный бокс для батареек;
провода – один метр;
выключатель.

Для питания такого портативного резака используются две обычные пальчиковые батарейки.

Процесс изготовления

Собрав все необходимые детали можно приступать к сборке конструкции резака:

На каждом конце деревянного бруска проделать одно отверстие соответствующее диаметру подобранного карандаша. Глубина его должна достигать половины деревянной планки. От края планки нужно сделать отступ в 1,5 сантиметр.
В нижней части карандашей формировать отверстие для установки проволоки из меди, концы которой свернуть кольцом.
Пластиковый бокс для батареек усадить сверху бруска на клей. Карандаши зафиксировать тем же составом в ранее проделанных отверстиях.
Для регулировки тока на струну на деревянной планке установить выключатель.
Два провода следует припаять к коннектору, расположенному в контейнере для батареек. Оттуда проводник тока вывести к выключателю, а затем зачистить от оплетки концы и с помощью паяльника зафиксировать к медной проволоке на каждом отдельном карандаше. Места соединений изолировать.
Нихромовую струну туго натянуть, продев и хорошо закрепив между медными кольцами.

В готовый резак следует вставить батарейки и можно приступать к работе. Такой инструмент способен раскраивать пенопласт толщиной до 4 сантиметров. При этом с его помощью можно вырезать несложные фигуры.

Самодельный станок

Стационарная установка для резки пенопласта позволяет более точно выполнить раскрой ячеистого изделия по намеченным линиям. В процессе обработки не нужно производить движения инструментом, а просто перемещать сам материал. Сделать станок можно своими руками.

Самодельный станок для резки пенопласта

Для изготовления стационарного резака необходимо подготовить такие приспособления:

два длинных самореза с широкими шляпками.
нихромовая струна;
провода для подключения тока;
реостат для регулировки силы заряда;
понижающий трансформатор с напряжением в 12 вольт.

В качестве основы используется стол. Опорную часть можно сделать самостоятельно. Основным условием ее изготовления является наличие ровной гладкой поверхности. Размеры стола подбираются произвольно.

Техника изготовления

Самодельный станок собрать не составляет особой сложности:

По центру стола обозначается продольная линия. На ее концах с двух сторон опорной плоскости фиксируются саморезы;
Нихромовая нить натягивается между установленными винтами. С одного конца она просто фиксируется, а с другого проводится через пружину. Струна должна располагаться на высоте 10 – 15 сантиметров от уровня поверхности стола.
Провода, исходящие от трансформатора, подсоединяются к обоим концам натянутой нихромовой нити. С одной стороны самореза, на котором закреплена проволока, подвешивается груз. Он обеспечивает хорошее натяжение режущему элементу.

В действие устройство приводится при подаче питания к трансформатору. Процесс резки происходит за счет нагревания струны. При этом она должна слишком сильно накаляться иначе получится широкий разрез.

Чтобы раскроить пенопласт следует протянуть через раскаленную нить. Ячеистая структура материала позволяет быстро и точно произвести термическую резку. Края изделия от высокой температуры запаиваются, обеспечивая ровность раскроя.

Такая резка требует осторожности и применения мер безопасности. В качестве индивидуальной защиты используются перчатки, а также маска, защищающая от паров исходящих в процессе термической обработки материал

Резку пенопласта в домашних условиях можно осуществлять любым удобным способом. Главное чтобы подобранный инструмент имел способность обеспечить ровные края и точность раскроя.

Советы профессионалов

Для быстрого и эффективного разрезания пенопласта рекомендуется придерживаться следующих советов профессионалов:

Обычным ножом не совсем удобно резать. Лучше всего вместо него использовать паяльник. Быстро и эффективно разрезать пенопласт удастся в том случае, если круглую сторону можно с легкостью расплющить молотком. Дополнительно на электроприбор потребуется надеть металлический колпачок. Ножевое полотно нужно хорошо закрепить. Только после этого паяльник следует включить в сеть. Работать с инструментом можно только в хорошо проветриваемом помещении. Лучше всего дополнительно открыть окна. При нагреве от паяльника выделяется газ, который оказывает ядовитое воздействие на органы дыхательной системы.
Удобнее всего разрезать пенопласт нихромовой ниткой. Благодаря ей процесс пройдет быстро, а края будут ровными.
Нихромовый материал есть в приборах для укладки волос, фене, утюге, кипятильнике. Если возможности достать такую нить нет, то можно использовать стальную проволоку. Ее следует протянуть поперек стола. Одна сторона крепится жестко, а вторая только с помощью пружины. К обеим из них подводится трансформатор. Предварительно его следует подключить к электрической сети.
Лист пенопласта необходимо располагать поверх проволоки. Заряд тока напрямую зависит от толщины рабочего материала. Необходимо добиться того, чтобы проволока стала красного цвета. Не следует допускать накаливания, ведь в таком случае разрез может получиться слишком широким.
Все манипуляции удобнее всего производить в том случае, если стол будет находиться под углом в 20-60 градусов к полу. Благодаря этому сама подача пенопласта будет происходить под своим весом. Однако для этого должен быть достаточный уровень скольжения.
Нихромовая проволока во время эксплуатации станет больше

Именно поэтому важно закрепить ее с одной стороной с помощью пружины. Благодаря ей будет происходить регуляция длины.
Для разрезания пенопласта допускается использовать болгарку или электролобзик

Рекомендуется также использовать пилку с волнистым лезвием.
Если необходимо создать фигурки с пенопласта, то для их вырезания вполне подойдут формочки для теста. Однако в таком случае можно брать только тот пенопласт, толщина которого не превышает 1,27 см.
Для быстрого сглаживания выступов необходимо просто потереть пенопласт друг об друга.
В процессе работы с пенопластом рекомендуется все манипуляции выполнять на разделочной доске. В таком случае вероятность повреждения стола сводится к минимуму.

На сегодняшний день в оформлении интерьеров большой популярностью пользуются фигурки из пенопласта. Для их создания целесообразно использовать специальный нож или автоматическое устройство. Для получения ровных краев целесообразно все манипуляции производить предварительно разогретым предметом. Нож можно сделать самому из старого паяльника. Этот инструмент пользуется большой популярностью у дизайнеров интерьеров.

Пошаговая инструкция по самостоятельному изготовлению станка и резке пенопласта

Шаг 1. Заготовка столешницы.

В качестве столешницы аппарата для резки пенопласта своими руками, можно взять любой кусок ДСП нужного размера. Поверхность, по которой будет передвигаться пенопласт, должна быть гладкой. В столешнице просверливаются отверстия для стоек. В качестве стоек удобно использовать металлические штыри с резьбой диаметром 10-12 мм. Высота стоек должна соответствовать толщине листов пенопласта плюс запас по высоте. Штырь фиксируется гайками.

Для придания конструкции устойчивости, снизу к столешнице прикрепляются бруски, которые будут так же служить для безопасного прохождения электрического провода.

Шаг 2. Подключение подающих ток проводов.

Снизу под столешницей провода подключаются к металлическим стержням-стойкам: провод наматывается на нижний конец штыря и прижимается болтом.

Второй конец проводов должен быть подключен к источнику питания в зависимости от выбранного способа. Самым лучшим соединением будет соединение через вилку, которая будет соединяться с розеткой ЛАТЕРа. Возможно соединение через самозажимные клеммы, а так же при помощи скрутки и пайки. Это зависит от выбранного источника питания.

Шаг 3. Закрепление нихромовой спирали

. Нихромовая спираль закрепляется между двумя стойками. С одного конца спирали прикрепляется пружина (их может быть и две).

Пружина нужна для того, чтобы натягивать нихромовую нить во время работы. Дело в том, что при нагреве нихромовая нить удлиняется и провисает. Нить в таком состоянии не даст качественного реза. Поэтому нить закрепляют в изначально напряженном состоянии, так чтоб пружина была слегка растянута.

Для крепления нихромовой нити на штыре используются шайбы с внутренним диаметром немного большим чем диаметр штыря. В шайбе делается небольшое отверстие для крепления самой спирали. Также делается небольшая заточка со стороны внутреннего диаметра для того, чтоб шайба могла фиксироваться на резьбе штыря.

В одну шайбу вставляют пружину с прикрепленной к ней спиралью и одевают её на первый штырь. Вторую шайбу надевают на второй штырь и в просверленное отверстие продевают нихромовую спираль. Далее её натягивают так, чтоб пружина растянулась, и фиксируют.

Шаг 4. Резка пенопласта.

Чтобы распустить лист пенопласта на два листа заданного размера, спираль выставляют на нужную высоту. Необходимое расстояние отмеряют линейкой.

Затем станок подключают к источнику питания. Нить нагревается и теперь можно резать пенопласт, плавно продвигая его вперед по столешницы.

Скорость резки зависит от температуры накаливания нити, что в свою очередь зависит от поданного напряжения и толщины самой нити. Не стоит стараться подать больше напряжение, чтобы достичь большой скорости, т.к. это может привести к быстрому перегоранию нити. Здесь опытным путем должен быть подобран баланс между напряжением, толщиной и длиной нити. Нить не должна перекаляться во время работы. При разогреве она становится красного или алого цвета. Но она не должна становиться белой – это говорит о перегреве нити и о том, что напряжение желательно снизить, иначе в таком режиме нить долго не прослужит. Конечно же, плавная регулировка легко делается, если есть в наличии ЛАТЕР. Но если его нет, то лабораторный блок питания можно сделать и из компьютерного блока питания, на видео ниже есть больше информации. После того как вы своими руками сделали этот станок для резки пенопласта, нужно убедиться, что аппарат безопасный.

Шаг 4. Резка пенопласта под углом.

Иногда возникает необходимость разрезать пенопласт таким образом, чтоб одна сторона была выше, а другая ниже.

Для этого спираль выставляется под уклоном с нужными параметрами. Таким образом можно получить листы пенопласта различного сечения.

Полезное видео

Терморезак для пенопласта: поэтапное изготовление

Сделать терморезак можно с использованием старого лобзика, паяльника или выжигателя.

Изготовление такого устройства должно, проводится в таком порядке:

Изготовляем втулку. Это самая сложная и основная запчасть. Для этого надо выгнуть и выточить пластину. Далее проделываем отверстие в ней, в это отверстие в дальнейшем будет продета нить.
Далее изготовляем выжигатель. Для этого отрезаем провода, которые идут к отверстию, и берем, припаиваем подходящие отверстия в месте разрыва.
После выполнения предыдущих работ можно переходить к подключению терморезака. Для этого распиливаем пополам старый лобзик и крепим в верхнюю часть изготовленную пластину на болты, а низ приккрепляем к основанию, используя для этого саморезы.
Теперь вставляем изготовленную втулку в изготовленную лапку. После отметки просверливаем отверстие в основание. Диаметр такого отверстия должен составлять 5мм.
Изготовляем терморезку. Поле того как все предыдущие пункты выполнены расправляем нихромовый провод. Для этого необходимо включить на полную мощность выжигатель и проводами от него коснутся проволоки. Если проволока не достаточно нагрелась, то выжигатель загудит и вам стоит поискать более тонкую проволоку. Это необходимо, так как у прошлой проволоки было не достаточное сопротивление.

После того как все этапы будут выполнены, можно провести работу с резаком. С предварительным направлением и установленной направляющей, необходимо нарезать плашку из пенопласта необходимой толщины, а так же вы можете изготовить форму фигуры.

Термонож, это приспособление, которое способно порезать лист бумаги, пенопласт, куски ткани, части пенополистирола, кроме того это отличный электрический резчик по дереву. Все зависит от того какой толщины будет вставлена струна из нихрома. Чем она основательней, тем существеннее будет порезка. А умелые руки смогут создать приспособление даже для фигурной терморезки. Более опытные мастера, используя латр, могут сделать прибор, устройство которого будет работать от зарядного. Как его создать, можно узнать из видео.

Как осуществляется резка пенопласта?

При строительных и отделочных работах возникает вопрос, чем осуществить резку пенопласта так, чтобы он не крошился. Для этого используют специальные инструменты и приемы, которые выбираются на основании размеров пенопластовой плиты. Такие резаки можно приобрести в магазине или изготовить самостоятельно. Чтобы сделать инструмент своими руками, не потребуются специальные знания или навыки.

Станок для резки пенопласта своими рукам

Станки для резки удобнее тем, что в них режущая нить зафиксирована и нужно двигать только пенопласт. Это позволяет повысить точность движений. При изготовлении понадобятся такие же инструменты и техника, как и в предыдущем случае.

Для начала нужно сделать столик, который представляет собой деревянное основание с небольшими ножками. Стол должен быть ровным и гладким, чтобы не допустить деформации пенопласта. Размеры основания выбираются произвольно. Перпендикулярно к столешнице прикручивается брусок, а к нему под углом 90° крепится деревянная перекладина. Затем необходимо усилить конструкцию перемычкой.

Угловой линейкой отмечается место, в которое будет уходить нить накаливания. Если поверхность достаточно ровная, это можно сделать с помощью отвеса. Для этого в торец вкручивается саморез с широкой шляпкой, а на него накручивается нить с грузом. В выбранном месте сверлится отверстие диаметром 6 мм. Чтобы струна не обжигала дерево, устанавливается пластина из текстолита или металла. Следует поставить материал заподлицо с поверхностью.

В отверстие продевается проволока, нижний конец которой надевается на саморез. Шуруп вкручивается рядом с отверстием. Длина спирали должна быть такой, чтобы при нагревании последняя становилась красной. Поскольку при высоких температурах проволока удлиняется, необходимо использовать компенсирующую пружину, чтобы избежать провисания. На верхний саморез насаживается пружина, а к ней крепится нихромовая нить.

К концам нити подсоединяется источник энергии, которым может служить аккумулятор с напряжением 11,7-12,4 В. Чтобы регулировать этот показатель, используют схему тиристорного регулятора. Регулятор можно взять от электрической болгарки. Также контролировать напряжение можно с помощью спирали на станке для резки пенополистирола.

Эта спираль устанавливается на деревянном бруске, к которому крепится верхний край нити накаливания. Соединяется с проволокой последовательно. Ее функция заключается в удлинении нихромовой нити и, соответственно, уменьшении напряжения. Достичь этого можно, меняя место подключения к нихромовой спирали. Чем меньше расстояние, тем сильнее греется нить и больше плавится пенопласт.

Если к станку подключается трансформатор, он должен иметь гальваническую развязку. При этом должен использоваться трансформатор с отводами.

Для плавных и ровных срезов нужно сделать направляющую рейку. Ее изготавливают из бруска или любого другого ровного материала.

С помощью такого несложного станка осуществляется резка пенопласта своими руками. Дополнительно можно сделать разные приспособления. Можно изготовить во время ремонта стусло своими руками или лоток, которые помогут ровно порезать материал под нужными углами.

Технология 3D-резки пенопласта

Пенополистирольную продукцию стали широко использовать в маркетинговых и декоративных целях. Из пенополистирола делают логотипы компаний, вырезают названия, различные фигурки, элементы декора и пр. Поэтому 3D-резка приобрела широкую популярность. Использование пенопласта позволяет сэкономить средства и в то же время получить качественный и долговечный продукт.

Объемная резка осуществляется на специальных станках. Они раскраивают материал с помощью длинных струн или лазера и позволяют придать пенопласту любую форму.

Фигурная резка пенопласта

Фигурная резка пенополистирола осуществляется на специальных станках. Некоторые из них оборудованы ЧПУ. При работе на станке толщина листов пенопласта не имеет значения. Однако для несложной резки можно использовать простой резак, сделанный своими руками.

Мобильная «коза» для резки пенопласта

Описанный выше станок эксплуатируется стационарно. Но, при монтаже мокрых фасадов на основе пенополистирола, рабочим приходится передвигаться по строительным лесам. Распускать листы по толщине. Вырезать из ППС фигурные элементы и т.д. Тяжелый станок неудобен, да и спускаться каждый раз вниз не хочется. Выход? Сделайте своими руками мобильный терморезак, т.н. «козу».

ОлегЛьвовичСпециалист по монтажу мокрых фасадов

На фасадах мы работает с мобильными «козами». С ними легко перемещаться по лесам на высоте. Можно резать пенопласт прямо по месту. Роспуск листа то толщине ведём по двум профилям. Профиля крепятся к ППС с помощью гвоздей. Как работать с приспособой наглядно видно на видео ниже.

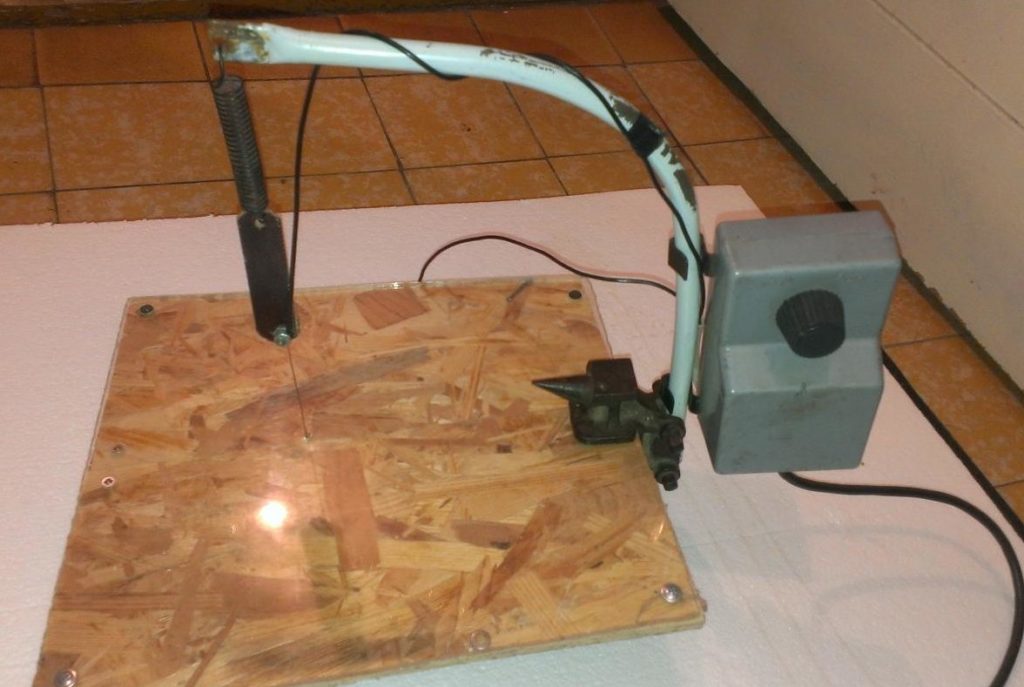

Резак изготовлен на основе трансформатора на 250 Вт, который выдаёт 36 В. Длина рейки 1370 мм.

ОлегЛьвович

Резак отработал на фасадах четыре сезона. Три раза он падал с лесов. Ничего не сломалось. Струну не меняли. Второй резак эксплуатировали три сезона. Проволоку меняли раз 5. Сгорала. Причина – у него струна короче на 10 см, чем у первого резака.

Если есть трансформатор, то траты на покупку необходимых деталей для терморезака не превышают 1000 руб.

Электрическая схема мобильного станка для резки пенопласта.

А в этом видео пользователь FORUMHOUSE дымон подробно рассказывает, как изготовить аналогичный нихромовый резак своими руками.
