Как сделать приспособление для болгарки: стойка для точного реза, кожух-пылесборник

Станина для резки листовой стали

Основные части такого станка:

Основание. Оно в идеале должно быть не меньше листа, который предполагается резать болгаркой, или позволять укладывать на него полностью область реза. В качестве материала для изготовления необходимо использовать сталь, чтобы она забирала на себя тепло, не позволяя перегреваться линии раскроя стали.
П-образная стойка. Этот элемент конструкции служит как направляющая для протягивания болгарки. Длина отрезка между ножками стойки должна быть достаточной, чтобы класть между ними лист, плюс позволять свободно вмещаться телу болгарки.
Каретка – подвижный элемент, который перемещается по п-образной стойке на подшипниках. К ней крепится маятниковая консоль и ограничитель глубины опускания отрезного диска.
Маятниковая консоль служит механизмом опускания УШМ до уровня рабочей позиции. Также к ней прикреплена ручка управления инструментом.

Распиловочный станок для керамогранита

Работа с камнем требует особой осторожности. При наклоне диска – можно испортить заготовку (что не очень бюджетно), или расколоть диск

Необходимо обеспечить прямолинейное движение болгарки, одновременно контролируя глубину погружения.

Для автоматизации процесса разработан специальный станок с направляющими, по которым инструмент движется без отклонения от траектории.

Кроме того, угол реза можно фиксировано изменять, расширяя возможности обработки. Подобные приспособления изготовить своими руками сложно, но если разработать толковые чертежи с применением компьютерного моделирования – можно сконструировать станок не хуже заводского.

Штатив для УШМ

Промышленные штативы для крепления УШМ. Позволяют сделать из обычной болгарки отрезной станок.

Такой мини станок решает главную проблему при работе с болгаркой: если инструмент держать обеими руками, фиксировать заготовку крайне тяжело. В данном случае, угловая шлифмашина с отрезным диском управляется одной рукой, а второй можно держать и перемещать отрезаемый кусок металла.

Причем штатив позволяет устанавливать правильный угол отреза, а диск перемещается строго вертикально. Работа выполняется качественно и безопасно.

Приспособления для болгарки по резке металла и других твердых компактных заготовок, мастера давно научились делать самостоятельно.

Станины собирают из металлического профиля, автомобильных амортизаторов, или даже из фанеры. Добротно изготовленный станок не менее надежен и безопасен, чем заводской.

ВАЖНО! При работе с любым станком – фабричным или самодельным, необходимо помнить о правильном положении защитного кожуха.

Если ваша конструкция достаточно прочная и обеспечивает защиту оператора – можно использовать штатив для распиловки древесины. Главное помнить о безопасности.

В этом случае, главная причина травм – неконтролируемая болгарка, вырывающаяся из рук при заклинивании диска в древесине, устранена. Но сам диск по-прежнему может травмировать.

Самодельный штатив для крепления УШМ.

Поэтому при изготовлении такого устройства выключатель лучше выполнить не фиксируемым. Например – в виде ножной педали. Тогда вы сможете моментально отключить питание, если приспособа выйдет из под контроля.

Когда нет необходимости работать с деревом, а надо лишь нарезать большое количество металлических заготовок – существуют более простые варианты.

Такое крепление можно изготовить за час, а удобство в работе повысится на порядок. Если вы знаете, как «отваливаются» руки после нарезки полусотни колышков из металлического уголка – эта конструкция для вас.

Фиксатор для болгарки

Второй по популярности способ добавить удобства при работе с УШМ – зафиксировать инструмент неподвижно на верстаке или в тисках.

Установив соответствующий диск – можно получить отличный точильный станок, или просто наждак. Сама болгарка не перестает быть таковой. В любой момент откручиваете крепление – и приступаете к ручной работе.

Если поперек диска закрепить прочный упор с прорезью – можно обрабатывать детали с высокой точностью, держа заготовку в руках.

Наиболее востребованной остается дисковая пилорама из болгарки. Изготовив прочную станину, и надежно закрепив под ней УШМ – вы получаете сезонный распиловочный станок, который при необходимости легко разобрать.

При этом у вас по-прежнему есть болгарка и отличный верстак (правда с прорезью в середине столешницы).

Диск для шлифовки по дереву

Еще один инструмент, позволяющий использовать «болгарку» для очистки поверхностей.

Это металлический диск, отлично шлифующий деревянные изделия. Он обладает выгнуто-вогнутой конструкцией, позволяющей обрабатывать неровные поверхности без нарушения их формы. (В зависимости от формы обрабатываемой поверхности выбирается, какой стороной ставить диск).

Он может использоваться в качестве замены наждачных полировочных дисков. Кроме того, эффективен в роли инструмента неглубокой деревообработки – диск отлично скругляет кромку, зачищает торцы и т.д.

Вариант плоского диска.

Он устанавливается на стандартную угловую шлифмашину, рассчитанную на диски 125 мм. Поверхность съемного приспособления покрыта большим количеством «зубцов», обеспечивающих при работе на больших оборотах качественную шлифовку деревянных изделий.

Это приспособление я рекомендую мастерам с большими объемами обработки неровных деревянных поверхностей. Один такой диск проработает значительно дольше аналога с наждачной бумагой и выполнит больше работы.

Инструкция по изготовлению самодельной стойки для болгарки

В общем виде действовать надо так:

Первым делом профтрубы нарезаются на отрезки, а затем либо привариваются, либо прикручиваются при помощи болтов. Во втором случае необходимо будет просверлить отверстия для крепления. В результате получается подставка в виде рамы.
Следом соединяется скоба, к которой будет непосредственно прикреплена УШМ: в профиле сверлятся два отверстия диаметром 1 см и отпиливаются два отрезка по чертежу.
Затем они должны быть прикреплены к подставке при помощи крестовины из двух отрезков, посреди которых также сверлится отверстие. В нём будет установлена шарнирная ось.
Сквозь отверстия продевают болт М10 (15 см длиной) — он и будет осью. Удлинённые гайки привариваются к профилю, но так, чтобы они свободно вращались.
На втором этапе изготавливается рычаг. Он может быть как маятниковым, так и неподвижным. Длина штатива рассчитывается из длины самой болгарки. Сделав два отреза, необходимо приварить их к гайкам, предварительно разметив их положение.
Чуть ранее на болгарке была закреплена скоба, которую теперь нужно привинтить к штативу. Поможет в этом закрепленный у основания поворотный угловой элемент.
При установке УШМ на самодельный держатель необходимо строго отмерять углы угольником. К стойке болгарка крепится болтами.
Третьим этапом делаются направляющие. Для этого к основанию прикрепляются ещё два отреза, а также неподвижный болт. Чтобы поворотный угол перемещался, в нём необходимо просверлить отверстие, в котором будет крепиться болт.
В скобе на болгарке делают отверстия, чтобы завинтить в них крючки. А в качестве подставки для станины подойдут болты, вкрученные с нижней стороны.
На крючки цепляется пружина, чья длина должна быть измерена заранее. Её функция состоит в том, чтобы болгарка могла вставать вертикально после окончания работы.
На финальном этапе самодельная станина для болгарки тестируется: делается пробный разрез и проверяется его угол.

В том, как сделать стойку для болгарки самому, нет ничего замысловатого.

Модель с небольшим кругом

Самое простое решение своими руками

В качестве основания берут лист ДСП толщиной 20 мм и вырезают две заготовки размером 500х400 мм.
Заготовки совмещают и скручивают вместе саморезами, чтобы получилась плита толщиной 40 мм.
Берут узкую сторону и, отступив от края посередине на расстояние 100 мм, вырезают электролобзиком квадрат 40х40 мм.
Берут стальную профильную трубу сечением 40х40 мм и длиной 500 мм. Один край трубы намазывают эпоксидным клеем и вставляют в квадратный пропил в основании.
Когда стойка хорошо приклеится к основанию, отступив от верхней части трубы 100 мм, сверлят сквозное отверстие диаметром 8 мм параллельно короткой стороне.
Берут отрезок профильной трубы длиной 400 мм и сечением 30х30 мм и, отступив от края 50 мм, сверлят сквозное отверстие диаметром 8 мм – это маятниковая консоль.
Подвижную деталь скручивают со стойкой так, чтобы она свободно ходила, но без люфта в горизонтальном направлении.
Болгарку фиксируют к консоли при помощи стальных хомутов. Ручка болгарки будет служить элементом управления.

https://youtube.com/watch?v=UYVsvE8CYV8

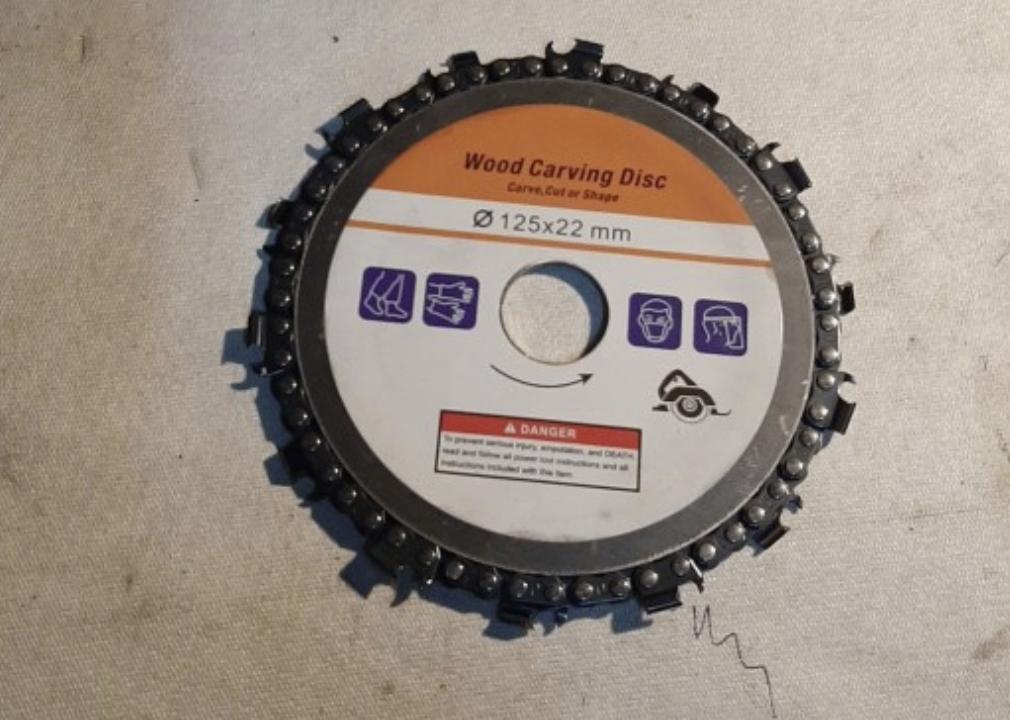

Цепной диск для работы с деревом

Ценное приобретение для частного дома, дачи, мастерской. «Болгарка», оснащенная таким диском, будет резать дерево, пластмассу, твердую резину, толстый лед. Установка цепного диска обеспечивает шлифмашину возможностями небольшой электропилы.

Диск оснащен цепью с восьмью зубьями. Его внешний диаметр равен 6,5 см. Толщина прорезаемого им среза – 0,5 см.

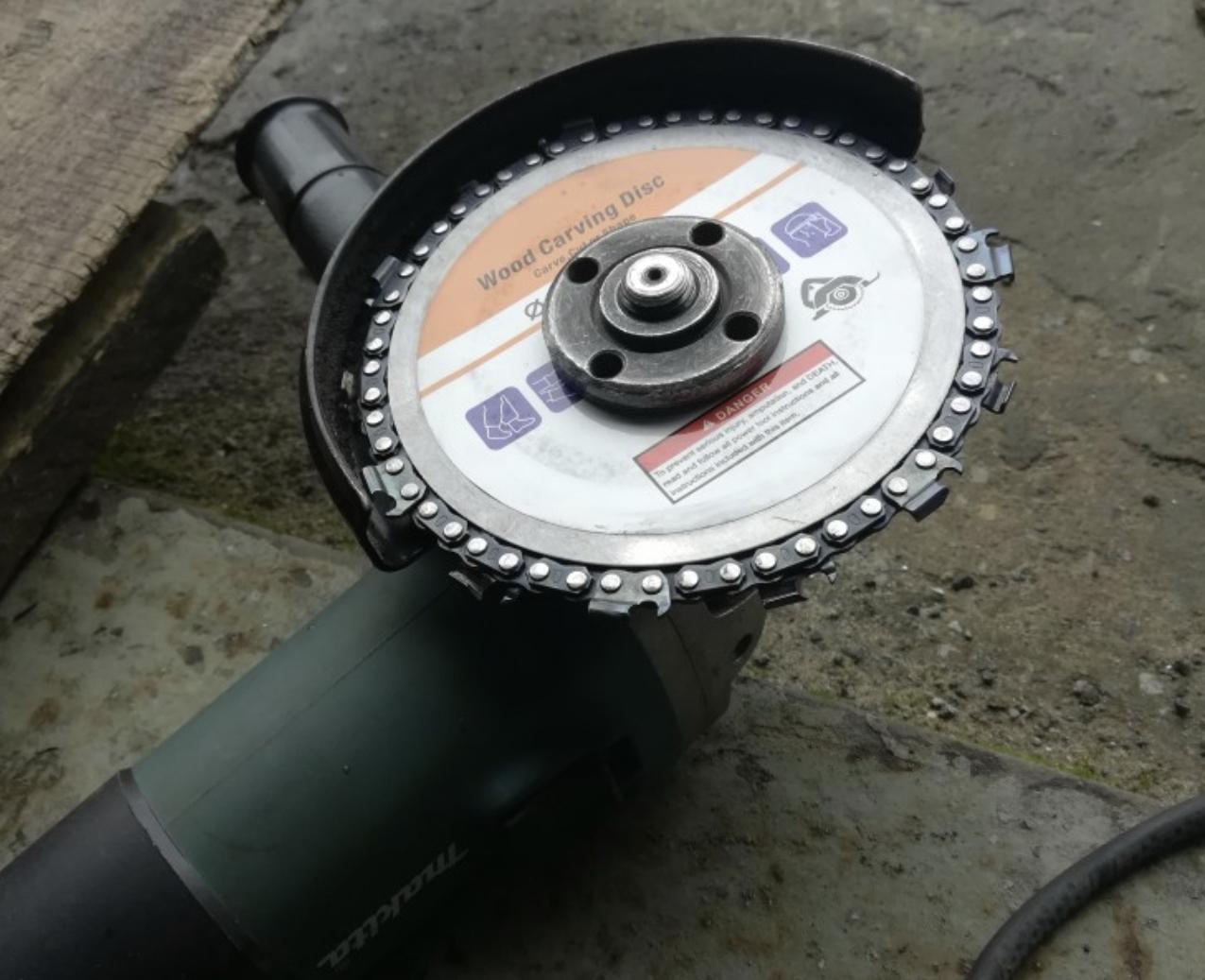

Диск просто устанавливается на «болгарку» и может применяться в самых разных хозяйственных и производственных процессах:

подрезка досок и реек под нужный размер;
порезка деревянных плит и фанеры;
вырезание деревянных скульптур и многое другое.

Диск выполнен из металла высокого качества и способен выдержать многолетнюю высокоинтенсивную эксплуатацию.

Кулинария

Казалось бы, где болгарка, а где кухня? Разве что во время ремонта можно увидеть там этот инструмент. Однако в умелых руках для УШМ нет ничего невозможного.

При помощи двухлитровой жестяной банки от томатной пасты, и кусочка оцинковки, – за полчаса из угловой шлифовальной машины можно сделать мельницу.

В донышке банки проделываем отверстие по диаметру защитного кожуха, вместо которого она и одевается. На вал надеваем полоску оцинковки и прикручиваем гайку для диска по металлу.

Засыпаем половину банки зерна – и через несколько минут получаем муку грубого помола. После просеивания получаем качество не хуже магазинного.

Это достаточно нестандартное применение инструмента, а вот зернодробилка для домашней птицы – технология, проверенная временем.

Поскольку объемы почти промышленные – к изготовлению следует подойти ответственно. Используемые материалы показаны на иллюстрации.

В пластиковую емкость засыпается зерно. Через отверстие в фанерной раме оно попадает на лопасти, и разбивается. Фракции нужного размера высыпаются через калиброванные отверстия в решете, остальное обрабатывается, пока не достигнет кондиции.

И на десерт – совсем уж экзотическое приспособление из болгарки – аппарат для производства сахарной ваты.

Рабочий инструмент – металлическая крышка с дырочками по кругу.

УШМ кладется в емкость.

В крышку наливается сахарный сироп – вата готова!

Различные приспособления для болгарки сделанные своими руками — видео. Универсальный станок или приспособа для болгарки сделана своими руками — видео

Стусло из болгарки

Если столешницу под угловой шлифмашиной выполнить поворотной – получится отличное стусло. При помощи такого приспособления можно оперативно нарезать под фиксированным углом плинтус, багет, профиль из любого материала.

Стоит лишь установить соответствующий диск, зафиксировать столешницу под углом 45 градусов – и нарезка наличников для окон деревянного дома превращается в удовольствие.

Таким станком можно легко нарезать тротуарную плитку по диагонали, разнообразив способы ее укладки.

Нечто подобное выпускается и в промышленном варианте, но стоимость таких приспособлений отпугнет не только домашнего мастера – но и небольшую бригаду слесарей.

Технология работ

вырез в форме треугольника

Далее, в конструкции пластинки следует просверлить шесть отверстий. Диаметр каждого из них должен составлять 4 мм. Впоследствии именно в эти отверстия будут установлены саморезы. С их помощью можно будет зафиксировать рукоятку, уголки и брус. Во всех отверстиях должны присутствовать специальные выемки под шляпки шурупов.

Для надёжного закрепления рукоятки бруса достаточно нескольких саморезов. Элементы крепежа, используемые во время этой работы, должны иметь размеры 3х35 мм. Это позволит получить деталь Г-образной формы.

После этого в единую конструкцию составляются все элементы вместе с пластинкой. Созданное приспособление для инструмента необходимо закрепить при помощи саморезов 3х20 мм.

Итак, основа будущей конструкции изготовлена. Далее, нужно будет выполнить установку уголков из металла. У вас в наличии должно быть несколько таких элементов. Они должны иметь следующие размеры:

75х30х55 мм;
45х60х60 мм.

Обращаем внимание на то, что первый уголок должен быть разогнут до 60 градусов. Если этого не сделать, то добиться своей основной цели — закрепить на болгарке, изготовленную конструкцию, не получится

Когда установка металлических уголков будет завершена, на них выполняется закрепление непосредственно самого инструмента.

Для соединения инструмента и элементов конструкции используют отдельную рукоятку с одной стороны, а болты с гайками, с другой стороны. Последние необходимы для того, чтобы при проведении работ не происходило откручивания винта конструкции.

При желании можно отказаться от монтажа гайки на ручке, поскольку она будет придерживаться рукой мастера при работе. На этом работу по созданию конструкции для резки можно считать завершённой.

Особенности использования болгарки

резка металла

Если вместе с этим инструментом использовать ещё и насадки, то можно расширить число вариантов её использования. В частности, применяя этот инструмент с насадками, можно выполнять качественную шлифовку основания заготовок. Они будут очищены от инородных включений. Насадки для болгарки можно приобрести в магазине. Но если у вас нет желания платить деньги, то вы можете изготовить их своими руками.

В отдельных случаях этот инструмент применяется в качестве штробореза. С его помощью создаются канавки для прокладки труб и электропроводов. Чтобы использовать болгарку в таком качестве, придётся выполнить некоторые манипуляции и увеличить стандартную ширину защитного кожуха. Кроме этого, потребуется изготовить плиту для опоры.

Такой инструмент можно использовать с одним диском или сразу с несколькими. Если болгарка используется с двумя дисками, то необходимо внести некоторые изменения в узел крепления этого инструмента. После этого болгарка может использоваться в стандартном режиме.

Часто бывает так, что во время ремонтных работ и возникает потребность в выполнении зачистки основания деталей, доступ к которым затруднён. В таких случаях мастера чаще всего прибегают к использованию самодельного приспособления для болгарки в виде специальной насадки, благодаря которой диск небольшого размера может выноситься за габариты болгарки.

В таком случае вращение будет передаваться при помощи специальной ременной передачи от главного привода. Используя такую конструкцию резку материалов производить нельзя. Однако можно без проблем удалять с поверхности материалов окалину. Она часто возникает на поверхности сварных швов.

В настоящий момент на рынке предлагается большое количество насадок для такого инструмента, как болгарка. Их пользование позволяет существенно расширить варианты применения этого инструмента. Если говорить о наиболее часто используемых насадках для болгарки, то можно выделить следующие:

приспособление для зашкуривания основания и удаления с поверхностей материалов окрасочного слоя;
станины;
транспортиры.

Материалы и инструменты, чтобы изготовить насадки для болгарки

Стоимость приспособлений не очень высокая, поэтому каждому они по карману. С поиском этих насадок сложностей также не возникает. Однако, несмотря на все это, многие люди все же решаются на изготовление насадок для болгарки своими руками.

Если вы решили изготовить насадки для этого инструмента самостоятельно, то прежде, чем приступать к работе, необходимо подготовить следующие инструменты:

Электрическая дрель, желательно в дополнение к ней докупить ещё и набор свёрл;
Диски желательно выбирать диаметром 125 мм.
Деревянные бруски.
Металлический уголок.
Пластина дюралевой стали.
Саморезы.

Как превратить болгарку в штроборез

Чтобы сделать полноценный штроборез из болгарки своими руками, надо решить два вопроса:

Отвод пыли. Это первоочередная проблема – без ее решения дальнейшая модернизация бессмысленна.
Размещение на валу, предназначенного для одного диска, двух кругов по бетону. При этом конструкция должна быть надежной и обеспечивать строго перпендикулярное положение кругов к плоскости реза – малейший перекос при 3000 и больше оборотов в минуту это в лучшем случае заклинивание и выход из строя редуктора или двигателя.

Изготовление защитного кожуха

По большому счету, эта деталь и делает из УШМ самодельный штроборез – такая насадка на болгарку заменяет стандартную защиту, установленную на устройстве, полностью скрывая за собой часть круга, не погруженную в стену. Как сделать крепления, вопроса возникнуть не должно – они просто копируются с заводской детали.

Защитный и пылеулавливающий кожух представляет собой обрезанный сбоку приплюснутый цилиндр, в котором есть патрубок для подсоединения шланга от пылесоса (можно использовать строительный, а если сделать циклонный фильтр, то и обычный бытовой).

Высота цилиндра делается достаточной, чтобы в него поместились два диска на необходимом расстоянии друг от друга. Для его изготовления нужны два железных полукруглых пластины и полоска стали, которая будет их скреплять. Полоска сгибается, приваривается к округлым частям пластин и основа кожуха готова.

В зависимости от креплений заводской защиты, в пластине, что будет прилегать к корпусу болгарки, кроме прорези для вала делаются отверстия под болты, либо приваривается хомутовый зажим.

Регулировка глубины пропила

Часть кожуха, что решает эту задачу, одновременно является направляющей для штробореза – если к ней приделать колесики, то по ним устройство будет легко перемещать по стене.

Делается в «Г» или «Т»-образной форме – нижняя часть «буквы» набирается из двух уголков, которые крепятся к верхней части защитного кожуха так, чтобы нижняя часть могла свободно опускаться и подниматься, что и позволит регулировать насколько диски будут выглядывать из-под кожуха. Фиксацию в заданном положении проще всего сделать с помощью болтового соединения или упора.

Дополнительно на основании направляющей привариваются боковины, чтобы пыль, как бы ни была отрегулирована глубина реза, не вылетала из-под кожуха.

Верхняя часть «буквы» нужна для устойчивости – на ней и устанавливаются колесики для плавного перемещение штробореза по стене.

Установка на вал двух дисков

Крайне редко заводской вал болгарки бывает достаточной длины, что позволит сразу же закрепить на нем два круга. Логических выходов из этого положения два – выточить новый вал или сделать гайку, который зажимал бы первый круг и удерживал второй. По ряду причин, второе решение выгоднее:

Не требуется разбирать болгарку.
Если устройство выйдет из строя, то можно приобрести другое и просто переставить на него гайку.
Технически проще выточить гайку, чем вал, соединяющийся с редуктором.
Гайка вытачивается вместе со втулкой.

Надеваются диски в следующем порядке:

На вал болгарки устанавливается первый диск.
Сверху на него ложится втулка и на нее – второй круг.
Гайка продевается сквозь верхний диск, втулку и затягивается прижимая первый диск и зажимая второй между собой и втулкой.

Наглядно вся конструкция показана на видео:

Штатив для УШМ

Этот мини станок позволяет решить главную проблему при работе с болгаркой: если инструмент держать обеими руками, кто зафиксирует заготовку? В данном случае, угловая шлифмашина с отрезным диском управляется одной рукой, а второй можно держать и перемещать отрезаемый кусок металла.

Если ваша конструкция достаточно прочная и обеспечивает защиту оператора – можно использовать штатив для распиловки древесины. Главное помнить о безопасности. Главная причина травм – неконтролируемая болгарка, вырывающаяся из рук при заклинивании диска в дереве, устранена. Но сам диск по-прежнему может травмировать.

Стойка для болгарки своими руками — обзор вариантов

Главные задача данной стойки:

надежно крепить инструмент на консоли;
обеспечивать минимальные отклонения от плоскости реза во время работы;
надежно удерживать инструмент в верхнем положении.

Для крепления болгарки на консоли подходят резьбовые крепления ручки на ее головке. Их – 3, и этого более, чем достаточно для надежной фиксации.

Иногда их используют не все.

А иногда для крепления болгарки задействуют достаточно жесткий и надежно закрепляемый на ее головке защитный кожух.

Для небольших болгарок, работающих с дисками до 125 — 150 мм, иногда достаточным будет крепление корпуса к консоли при помощи мощных хомутов, но для предотвращения осевого проворачивания инструмента должна быть задействована упорная площадка головки шлифмашинки.

УШМ, работающие с отрезными дисками большого диаметра (200 – 230 мм), кроме надежного крепления их к консоли, должны иметь хорошую опорную базу крепления самой консоли к рабочему столу.

Этим обеспечивается минимальное отклонение от плоскости реза.

Многие самодельщики обеспечивают колебательное движение консоли установкой одного — двух подшипников для ее крепления к рабочему столу. Для этого часто используют готовые подшипниковые узлы автомобилей или велосипедов. Однако достаточную подвижность обеспечит и простое болтовое соединение, детали которого при хорошей смазке будут работать в качестве обычных подшипников скольжения.

Так, как это показано в видеоролике, описывающем незамысловатую конструкцию стойки для УШМ из металла:

Правда, мы бы не стали полагаться на такую надежность фиксации инструмента в верхнем положении, как рекомендует автор видео, а установили бы натяжную пружину в удобном месте.

Понятно, что ремонт такого крепления консоли сводится к замене болта, или, в крайнем случае, к простому увеличению его диаметра или установке втулки при большом износе сопрягаемых деталей.

Подобный принцип обеспечения соблюдения плоскостности реза обеспечивается и при изготовлении стойки не из уголков, а из профильных труб. Посмотрите коротенькое видео о простой самодельной металлической стоки для УШМ:

Мало кто решается делать деревянную стойку для болгарки, но это вовсе не означает, что ее делать нельзя. А вот некоторые конструктивные решения, которые мы хотим вам показать, вполне могут послужить вам источником идей для создания стойки собственной конструкции, в т.ч. и из этого материала.

Для увеличения картинки — нажмите на нее:

Stoika-dlya-bolgarki-18

Stoika-dlya-bolgarki-16

Stoika-dlya-bolgarki-17

Иногда для обеспечения возврата инструмента в верхнее положение после осуществления реза, вместо натяжной пружины, используют обычный противовес, компенсирующий вес самого инструмента.

Как сделать штроборез из болгарки своими руками

Два основных отличия болгарки от штробореза — это удлинённый шпиндель и кожух с пылеотсосом. Покупать готовый штроборез слишком дорого. И если вам нужно проложить несколько коммуникаций в квартире, то нет смысла тратить столько денег. Можно сделать бороздодел самостоятельно из болгарки.

Для установки двух дисков на болгарку вам понадобится вторая прижимная гайка:

Снимите посадочную шайбу со шпинделя болгарки и сточите её, чтобы она стала тоньше. Тогда вторая прижимная гайка лучше закрутится на шпинделе. Можно не стачивать, а просто купить более тонкую шайбу от другой модели болгарки.
Установите первый диск и закрутите прижимную гайку.
Сверху наденьте второй диск и зафиксируйте его другой гайкой.

Такой штробы вполне хватит для прокладывания кабеля в бытовых условиях. Но если вам этого не достаточно, то можно увеличить ширину. Возьмите удлинённый шпиндель и произведите установку дисков, как на штроборезе. Если нет шпинделя, то можно пойти другим путём:

Изготовьте на токарном станке удлинённую гайку с внутренней резьбой, как у шпинделя болгарки и наружной резьбой под прижимную гайку, которую тоже надо изготовить. Возьмите несколько шайб для регулировки ширины штробы.
Закрутите удлинённую гайку на шпиндель болгарки.
Установите первый диск. Потом необходимое количество шайб и второй диск.
Зафиксируйте конструкцию прижимной гайкой.

Теперь нужно сделать специальный кожух для вашей болгарки.

Готовый фабричный кожух для болгарки

Защитный кожух с регулятором глубины и пылеотсосом можно купить или сделать самостоятельно по определённым размерам.

Высота и длина кожуха для штробореза

Расстояние D1 от кожуха до диска со стороны пылеуловителя 45–50 мм. Его нельзя делать сильно прижатым к кругу. Противоположный зазор D2 между диском и кожухом 15–20 мм. Размер A кожуха складывается из этих зазоров и диаметра алмазного диска D: A = D1 + D + D2. Высота B кожуха больше диаметра диска D на 1 см: B = D + 1. Длина и ширина платформы должна выступать за пределы кожуха и болгарки на 5–10 мм. Штуцер для прикрепления шланга устанавливается в передней части кожуха, так как диск вращается по часовой стрелке и штроборез двигается вперёд. Пыль будет напрямую залетать в отверстие штуцера, не делая круги внутри кожуха. Можно установить патрубок для пылесоса в задней части кожуха, тогда болгарку нужно закрепить справа.

Циркуляция пыли во время работы штробореза

Для изготовления кожуха вам понадобятся: кастрюля радиусом не меньше размеров A и B на чертеже, профильная труба, металлический лист толщиной 1,5–2 мм, хомут с посадочным диаметром штатного кожуха болгарки, сгон диаметром 1 дюйм с четвертью, сантехнический отвод диаметром 40 мм.

Чтобы сделать подошву, возьмите профильную трубу. Разрежьте её вдоль и сварите перпендикулярно две части.
Из металлического листа вырежьте щёки и приварите к подошве.
Возьмите кастрюлю и разрежьте её.
Сделайте отверстие в днище диаметром, как у штатного кожуха болгарки.
Приварите хомут.
Отрежьте часть кастрюли ниже отверстия. Вырежьте из металла усилитель и приварите его.
Из металлического листа сделайте боковину для кожуха.
Приварите её к кастрюле.
Из сгона вырежьте штуцер и приварите его к отверстию в кастрюле.
Возьмите сантехнический отвод и наденьте его на патрубок. Благодаря внутренней резинке отвод крепится прочно и поворачивается в любую сторону. В него будет входить шланг от пылесоса.
В верхней точке кастрюли просверлите отверстие и закрепите болтом любую рукоять. Например, деревянную.
Вставьте ролики в подошву и зафиксируйте стопорными шайбами. Для регулировки глубины реза используйте винт с контргайкой Соберите устройство.

Болгарка вставляется в кожух со стороны хомута.

Видео: изготовление штробореза своими руками

Зная основные элементы штробореза, можно без особого труда сделать его самостоятельно. Для безопасности работы кожух должен быть изготовлен из жёсткого материала, чтобы при срыве или разломе диска не получить травму. При соблюдении размеров кожуха пылеотведение будет работать эффективно.

Штроборез

Часто при укладке электропроводки или вырезании проходов в стене, болгарка используется в качестве штробореза. При этом комфорт и безопасность во время работ оставляет желать лучшего.

Если изготовить насадку на УШМ с прочным основанием – можно делать разрезы в стенах, насколько хватит диаметра диска.

Самодельная насадка на УШМ для штробления стен

По сути – это подошва-упор, которая позволяет плавно перемещать болгарку вдоль стены, с равномерным усилием. Когда вы будете изготавливать это приспособление для болгарки самостоятельно – не пожалейте времени, и установите закрытый чехол с патрубком для подключения пылесоса.

Самодельная стойка для болгарки с наклоном диска

Сначала покажем финальный вариант стойки для УШМ, которую собрал пользователь портала id215711128, а потом расскажем, как сделать её своими руками.

Я мастерю самодельные приспособления для инструмента. Например, универсальный распиловочный стол для циркулярной пилы, стойки для крепления дрелей и т.д. Однажды, один из заказчиков, для которого я изготовил стойку для УШМ, спросил о приспособе для резки металла с наклоном диска как у торцовочной пилы. Идея запала в голову. Когда закончился строительный сезон, приступил к изготовлению стойки с поворотным механизмом.

Работу разбили на ряд этапов:

Чертёж станины с расчётом угла поворота.

Для фиксации наклона инструмента, изготовлена пластина с сегментным вырезом. Держатель фиксируется в заданном положении, от 90 до 45 градусов, винтом «барашек».
Чертеж пластины в масштабе 1:1.

Пластина сварена из уголка с полкой 32 мм. Чертеж использовался как шаблон.

Станина размером 30х50 см сварена из профильной трубы.

Поворотная ось сделана из резьбовой шпильки М10.

Ось фиксируется гайками.

Для точной установки пластины с сегментным вырезом, прихватил её в двух местах к станине, точно соблюдая угол в 90 градусов. К наклонной площадке приварил болт М8. Болт проходит через прорезь в пластине и фиксирует поворотный узел барашковой гайкой.

Далее работа пошла по накатанной колее. Пользователь изготовил:

подшипниковый узел маятникового механизма;
«вилку» для крепления болгарки;
эксцентриковый зажим;
дополнительный упор, который не дает инструменту опрокидываться.

Узлы крупным планом. Поворотный механизм.

Станина для болгарки, вид спереди.

Задняя часть стойки для болгарки.

На финише работ все соединения как следует проварили, зачистили, отшлифовали, а стойку покрасили.

Подведём итог изложенному

Сделать станину с угломером для болгарки несложно. Учитывая то, что изготовление самодельной станины практически не требует финансовых затрат, а в работе с металлом эта вещь очень помогает, можно сказать с уверенностью – сделать её стоит. Тем более что любое дело отвлекает от скучных мыслей, связанных с необходимостью постоянно находиться в доме. Ведь телевизор, скорее всего, уже успел окончательно поднадоесть. А значит, инструменты в руки и за работу!

Очень надеемся, что уважаемый читатель воспользуется сегодняшними советами или возьмёт на вооружение эту инструкцию. Если у вас возникли какие-либо вопросы по теме, редакция Homius с удовольствием ответит на них. Также вы можете оставить комментарий, отзыв о статье или выразить личное мнение, будет ли полезной в работе подобная самоделка.

Редакция Homius приглашает домашних мастеров и умельцев стать соавторами рубрики «Истории». Полезные истории от первого лица будут опубликованы на страницах нашего онлайн-журнала.

Предыдущая #ЛучшедомаКак сделать бытовую мойку воздуха из дешёвых товаров FixPrice
Следующая #ЛучшедомаТёплая грядка из пластиковых бутылок: как сделать и почему это работает
