Приспособление для снятия изоляции проводов: виды, стоимость, способы зачистки жил

Актуальные вопросы по теме

Среди отзывов покупателей относительно функциональности ножа с пяткой можно встретить комментарии о фактах получения травм пальцев во время работы с изделием. Основной причиной подобных фактов является элементарное несоблюдение техники безопасности. Во избежание порезов пальцев необходимо чтобы удерживающая рука всегда находилась позади лезвия и ни в коем случае не на его пути . Относительно других вопросов, ответы на них помещены в отдельный блок, приведенный ниже.

Вопрос №1.Можно ли использовать изделие для зачистки изоляции с токоведущих жил? Теоретически это возможно, но на практике – совершенно неэффективно. Данный инструмент предназначен для снятия первичной изоляции. Для этого режущая кромка должна быть идеально острой. Использование ножа не по назначению, подразумевает соприкосновение острия с твердыми предметами (в данном случае с металлическими проволоками), что приведет к его быстрому притуплению и снижению работоспособности.

Вопрос №2.

На изделии указано напряжение, от которого способна защитить изоляция рукояти. Значит ли это, что ножом можно работать с кабелями, находящимися под напряжением?

Конечно, нет. Любым работам, связанным с нарушением или снятием изоляции с токоведущих частей, должно предшествовать отключение электроэнергии. Надписи на рукоятях сигнализируют о способности выдержать определенное напряжение на случай несанкционированного включения.

Вопрос №3.

При работе ножом замечено повреждение изоляции внутренних жил кабеля. Оно незначительное, но тенденция настораживающая. Чем может быть вызвано такое нарушение?

Причины может быть две: первая – пятка утратила гладкость поверхности, вторая – пользователь не выдерживает угол наклона лезвия (при увеличении угла, пятка начинает «зарываться» и способна повредить изоляцию токоведущей жилы). Для нормализации работы нужно проверить и если необходимо отшлифовать пятку, а также проконтролировать, чтобы при резке пятка двигалась параллельно проводнику, без излишнего наклона.

В заключение можно отметить, что как любой инструмент нож с пяткой имеет свои преимущества и недостатки. Ознакомившись с ними можно успешно использовать устройство на протяжении многих лет. Кроме того, можно изготовить приспособление для снятия оболочки своими руками, получив в свой арсенал новый инструмент и сэкономив при этом довольно значительную сумму денег.

Конструкции стрипперов и последовательность их работы

Антенна для цифрового тв своими руками

Мини токарный станок

Строение станка для разделки проводной продукции представляет собой два подвижных узла, заключённых в массивный корпус. Нижний узел – это две конусные шестерни на оси. Ролики обращены друг к другу суженными вершинами в виде У-образного проёма.

Ось роликов напрямую или через приводной ремень связана с валом электромотора. Конец кабеля укладывают на конусы нижнего узла.

В верхней части станка движется по вертикальным направляющим рамка с дисковым ножом на горизонтальной оси. С помощью регулировочного винта нож прижимают к кабелю так, чтобы он заходил в провод только на глубину, равную толщине изоляционного покрытия.

Чертёж станка

После установки кабеля приводят в движение конусные шестерни. Нож разрезает изоляцию вдоль провода. Остаётся смотать оголённые провода в компактную катушку или скрутить в удобный пучок.

Термический способ

Если возникает вопрос: как быстро снять изоляцию с провода, все средства хороши. Многие мастера просто обжигают кончики проводников зажигалкой или спичкой. Способ не самый лучший: Во-первых, может загореться кабель. Во-вторых, оставшаяся часть оболочки теряет свойства на расстоянии 1–2 см от зачищенного участка. И наконец, сам проводник (медный или алюминиевый), при таком термическом воздействии разрушается.

Если необходимо быстро зачистить провод, а режущих инструментов нет — можно использовать паяльник. Кончик проводника прижигается раскаленным жалом, после чего изоляция легко снимается.

Существуют термические инструменты промышленного исполнения.

Зачистка проводов от изоляции производится следующим образом: нагревательные элементы прижимаются к месту среза, коротким импульсом расплавляется оболочка, проводник остается нетронутым. Такие приспособления могут быть автономными, или входить в состав паяльных станций.

Преимущество проволочных термоэлементов:

Нагрев происходит точечно, медная или алюминиевая жила не меняет свойств.
Тонкая линия расплава не приводит к перерасходу материала.
Вокруг оболочки образуется наплавленное герметичное кольцо, препятствующее проникновению влаги.

Единственное ограничение — это материал изоляции. Термо зачистка применяется только в кабелях с поливинилхлоридной изоляцией. Оболочка из фторопласта или резины может быть удалена лишь механическим способом.

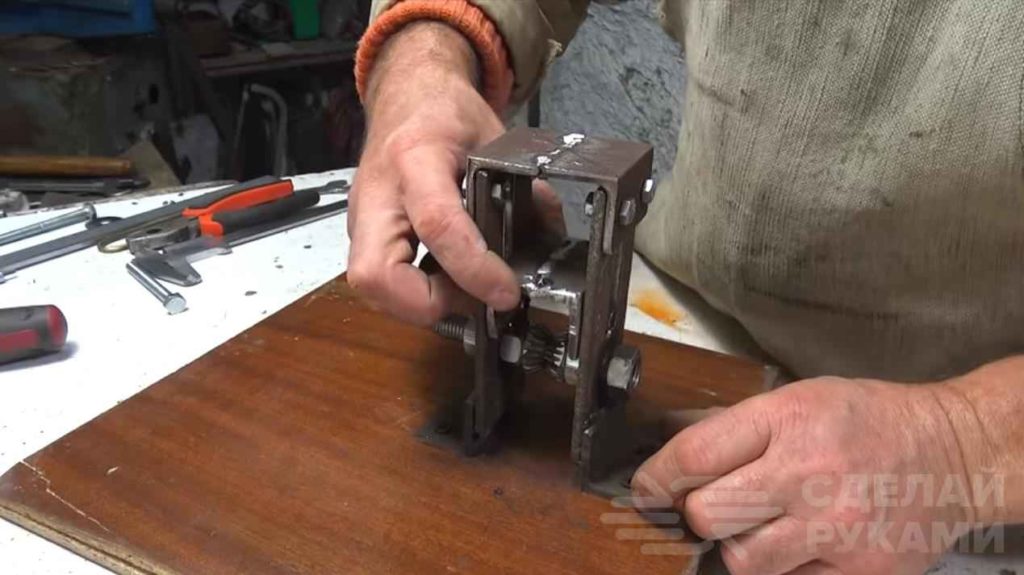

Настольный станок для снятия изоляции с кабелей и проводов

Чтобы не тратить много времени на снятие изоляции с электрических кабелей и проводов, автор предлагает воспользоваться настольным станком. Изготовить его можно своими руками.

Принцип работы станка предельно прост. Кабель протягивается между двумя конусными роликами. В процессе протяжки в изоляции делается продольный разрез с помощью резака.

При помощи данного приспособления можно снимать изоляцию с кабелей и проводов сечением от 4 до 25 мм. Сам станок легко монтируется на рабочий стол с помощью саморезов.

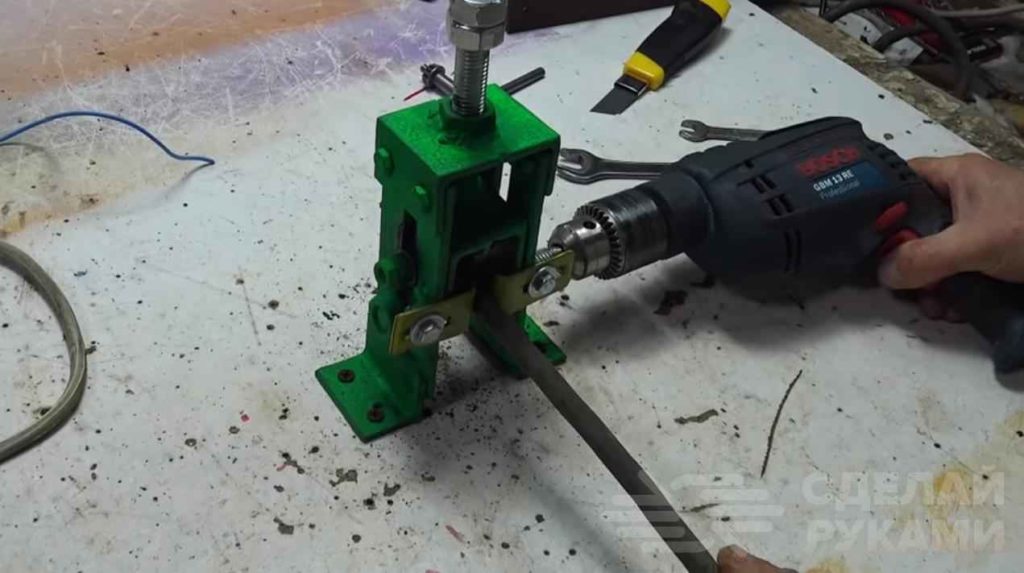

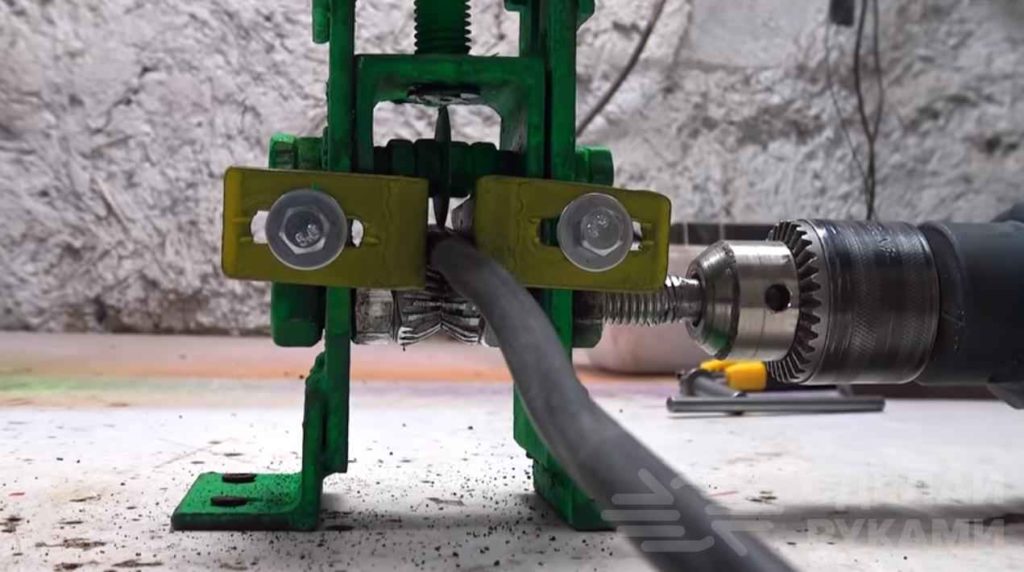

Вал, на котором находятся конусные ролики, может приводиться в движение вручную с помощью рукоятки. Либо же можно вставить конец вала в патрон дрели — для автоматической работы.

Сами конусные ролики можно использовать как готовые, так и сделать своими руками из обычных гаек.

Процесс изготовления станка

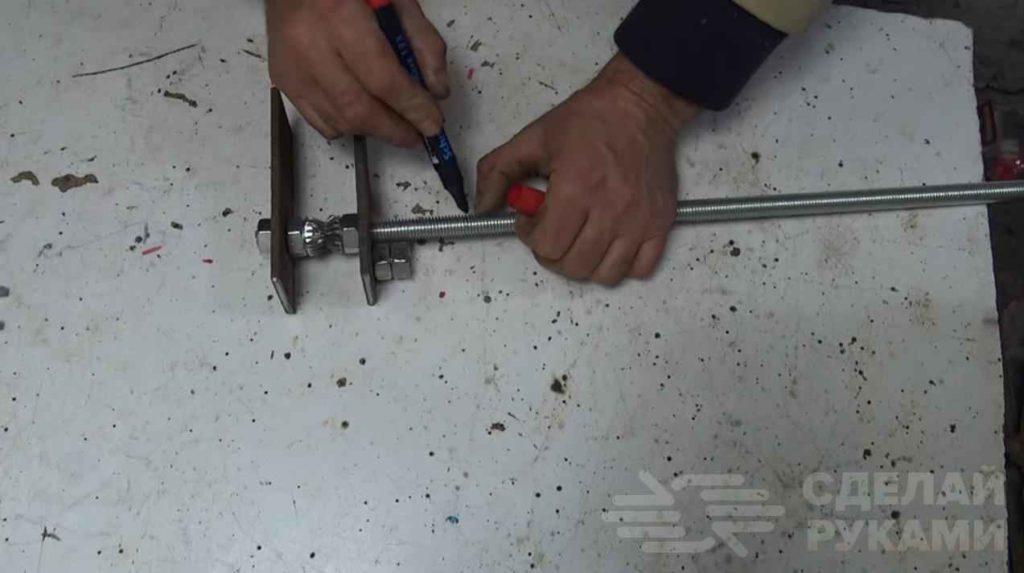

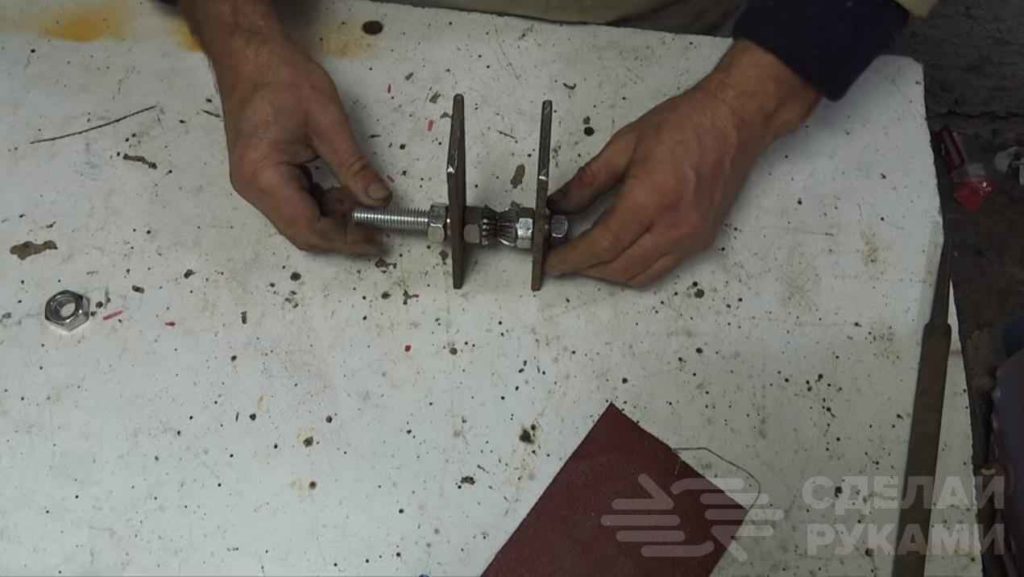

Конусные ролики надеваем на вал (в данном случае — это резьбовая шпилька) и фиксируем гайками. Две металлических пластины выступают в качестве боковых стенок. Сверлим в них отверстия под вал.

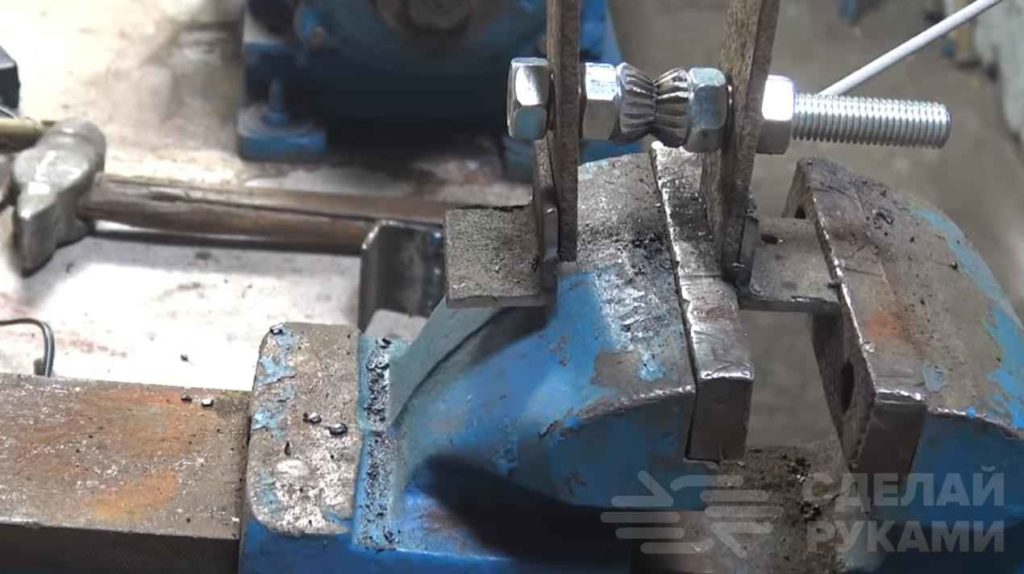

К нижней части боковых стенок мастер приваривает куски уголка. После этого в них нужно будет просверлить отверстия для крепления к рабочему столу или же другой поверхности.

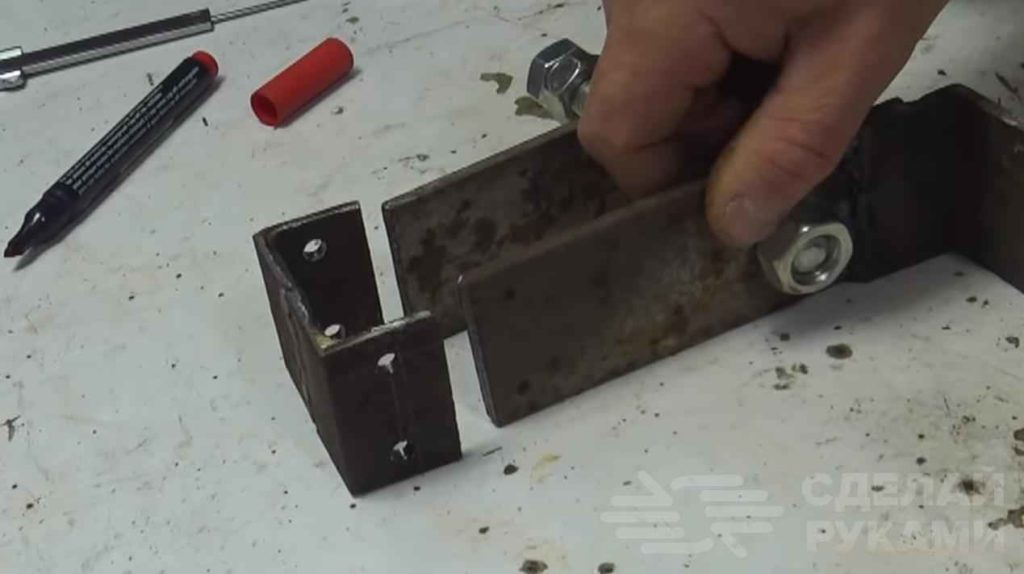

К верхней части боковых стенок крепится кусок швеллера. Если же нет швеллера подходящего размера, то эту деталь можно сварить из двух уголков.

Далее в боковых стенках нужно прорезать пазы для крепления подвижной П-образной площадки. Ее также можно сварить из двух кусков стального уголка.

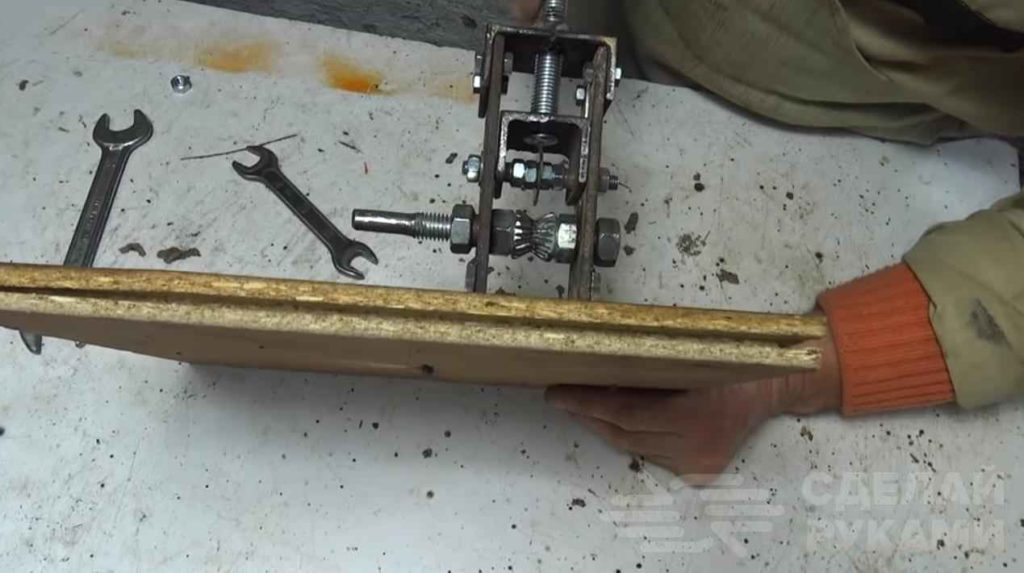

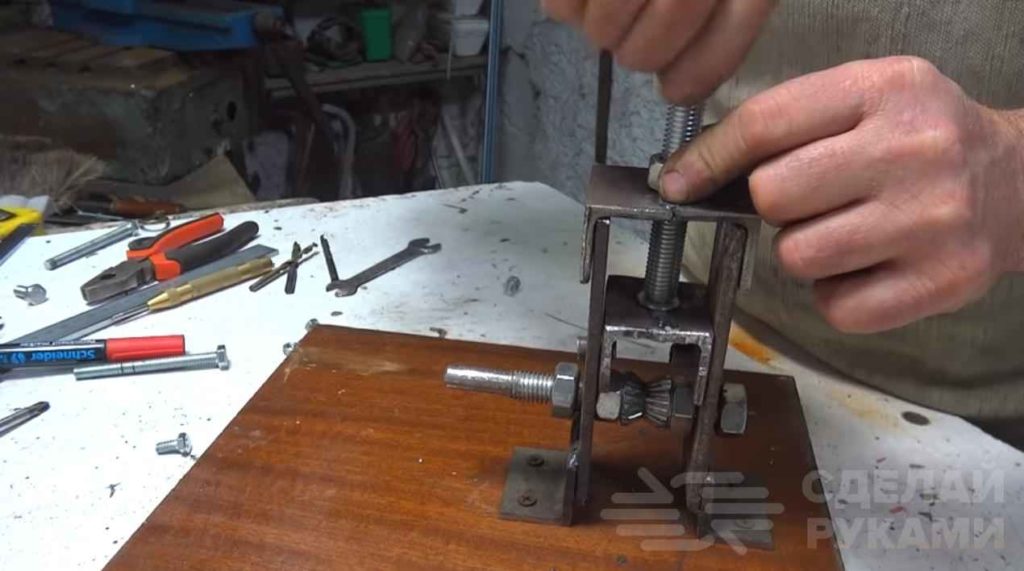

В верхней части конструкции и в самой подвижной площадке сверлим отверстие и устанавливаем кусок шпильки. При помощи шпильки можно будет опускать и поднимать площадку.

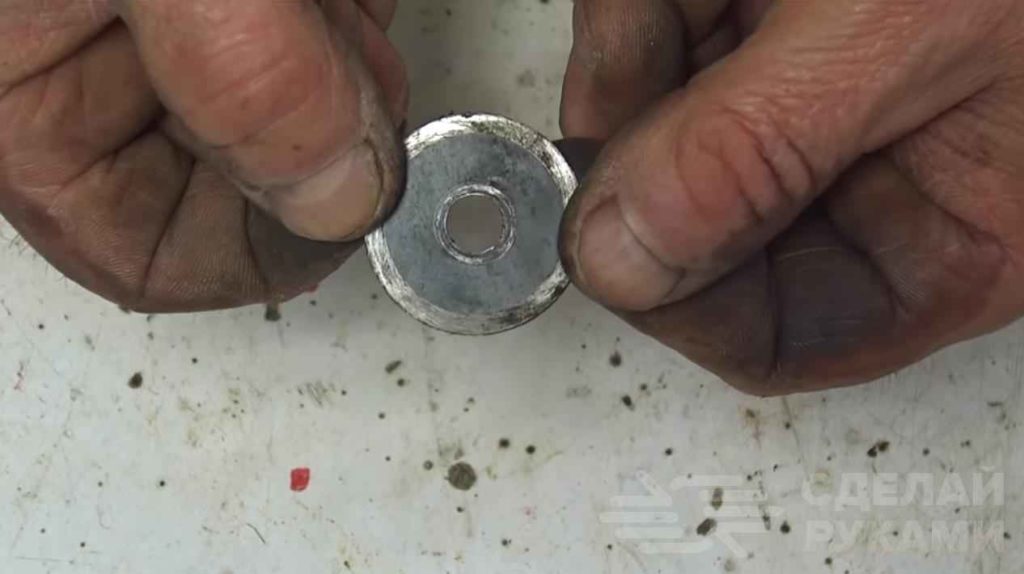

После этого останется только установить резак. Его можно изготовить из куска пильного полотна. Разбираем станок, красим все детали, и собираем по новой.

Подробно о том, как сделать настольный станок для снятия изоляции с кабелей и проводов, можно посмотреть в видеоролике на нашем сайте. Идеей поделился автор YouTube канала Rough Hands and Unusual Ideas.

Источник

Снять изоляцию путем оплавления

Если вам надо убрать изоляционный материал и у вас под рукой имеется паяльник, то вы можете использовать термический метод. Для этого просто нагрейте паяльник и проведите жалом по пластмассовой изоляции. Естественно, после нагревания вы легко снимете оплавленную оболочку с медного провода или любого другого. Использование подобного способа никак не нарушит его целостность. А вот если вам потребуется зачистить большое количество проводников с подобной обмоткой, то можно применять спецприспособление. К примеру, отлично подойдет выжигатель по дереву, ранее известный под названием «Узор».

Использование этого способа актуально при старом материале. Когда он слишком долго эксплуатируется обмотка становится хрупкой и жесткой. Тем более, что чаще всего, из распределительной коробки провода выступают всего на пару сантиметров, так, что ни ножом, ни кусачками их не зачистить. А вот если как раз применить зажигалку или паяльник, то у вас легко получится снять то, что задумали.

Изготовление и эксплуатация отдельных узлов

Блок питания для шуруповерта 12в своими руками

Стриппер состоит из нескольких основных узлов, это:

корпус;
подающий узел;
режущий блок;
силовой блок.

Конструкция аппарата для разделки

Подающий узел

Узел состоит из конусных роликов, установленных на оси, которая опирается на подшипники в боковых пластинах. Ось выступает за пределы рамы и соединена с ведущим валом силового блока.

Режущий блок

Узел представляет собой П-образную рамку, состоящую из двух боковых пластин и горизонтальной площадки. В нижней части рамки вмонтирована ось с режущим диском, которая вращается на подшипнике одной из боковин.

В площадку вставлен вертикальный шток, который может вращаться вокруг своей оси. Верхняя часть резьбового стержня проходит через гайку верхней площадки корпуса. На конце штока закреплена ручка.

Режущий блок

Силовой блок

Подающий узел приводится в движение электродвигателем, вал которого может быть соединён напрямую с осью ножа или через систему трансмиссии (редуктор, ремень). Для малых объёмов работ в качестве движителя используют простой рычаг. Его приводят в действие простым вращением рукой работника.

Использование автоматического стриппера

Все способы, описанные выше, являются ручными. Они занимают много времени и вашего внимания, и это не говоря уже про опыт подобной работы. Если снимать изоляцию вам приходится довольно часто, то лучше немного автоматизировать все процесс. Для этого уже давно разработан специальный инструмент для снятия изоляции с проводов , который называется стриппер.

Для примера разберем модель стриппера WS-04. По своему внешнему виду он напоминает клещи, имеющие на своих концах рычаг кулачки. Верхние являются подвижными, а нижние – стационарные. Для того, чтобы зажать кабель используется левая пара, а правая – для того, чтобы подрезать и снять ее. Во время первого сведения ручек, левая часть зажимает, а правая врезается острыми кромками в оболочку. При сведении ручек режущая часть постепенно зачищает. Вся работа стриппером по зачистке занимает всего пару секунд.

С помощью стриппера снимать изоляцию с проводов можно одним нажатием руки. Для примера рассмотрим, как снять изоляцию с провода стриппером.

Провод нужно завести меж режущих ножей, располагающихся на внутренней стороне ручки. После этого их нужно свести. В итоге выходит срез без каких-либо деформаций. Чтобы вы поняли разницу, при отрезе кусачками торец всегда немного заостряется и сплющивается.
Следующим шагом будет заведение одного конца между неподвижной и подвижной губкой. По нажатию на ручки покрытие снимется. Во время подобной зачистки не будет каких-либо засечек.
Для регулировки точной длины удаления можно пользоваться синим ограничителем.
Двухжильные провода стриппером зачищаются в два захода: первый – снимается хлорвиниловая трубка; второй – одновременное снятие с 2 элементов.

Помимо этого стриппер можно применять для зачистки телефонных кабелей перед их запрессовкой и экранированных вариантов. Правда при работе с ними это будет сложная задача, особенно если проводник малого диаметра. Однако, несмотря на это, расскажем технологию работы. Во-первых, нужно снять оболочку с экранирующей оплетки. Для оголения центральной жилы нужно с помощью шила или иголки расплести оплетку. После этого выполнить уже известное движение стриппером и он оголен. Помните, что зачищать его ножом трудоемкая работа, да и к тому же можно с легкостью его повредить.

Виды оборудования

При небольших объёмах работ приобретать дорогое оборудование нецелесообразно. Домашние умельцы собирают простые устройства для того, чтобы почистить провода небольшого диаметра, также делают довольно сложные универсальные стрипперы для разделки кабелей.

Простое устройство

Наиболее простой способ зачистки провода от ПВХ изоляции – это сделать приспособление из следующих материалов:

два деревянных бруска размером 40 х 40 х 400 мм;
два винта длиной 90 мм с гайками М 8;
малярный или канцелярский нож.

Пошаговая сборка:

Бруски стягивают струбциной.
Отступив от концов планок по 40 мм с обеих сторон, планки просверливают насквозь.
Винты продевают в отверстия и стягивают деревянные элементы гайками.
Вдоль линии соединения просверливают 6 отверстий ø от 2 до 12 мм.
Перед тем, как зачистить провода от изоляции, в щель вставляют лезвие ножа.
Острие резака помещают в середине проёма нужного диаметра.
Гайки окончательно затягивают. Устройство готово к работе.

Простое приспособление Удаляют изоляцию следующим образом:

ослабив гайки, нож переставляют в нужное отверстие, бруски снова стягивают;
провод вставляют в проём так, чтобы его конец вышел с другой стороны устройства;
ухватив пассатижами жилу, протягивают весь провод через отверстие;
металлические проводки отделяют от изоляции и придают им компактную форму.

Универсальный стриппер

Для того чтобы зачищать проводную продукцию в относительно больших объёмах, понадобится универсальный станок. Сделать его своими руками непросто. Потребуются опыт и умение обращения с металлообрабатывающим оборудованием и его наличие. В крайнем случае, сделав чертежи, детали можно изготовить в ближайшей мастерской.

Для сборки самодельного стриппера понадобятся:

стальной лист толщиной 8 мм;
две конусные шестерни;
шток с нарезанной резьбой М 8;
круглый стальной стержень ø 8 мм;
г-образный рычаг;
гайки М 8 и шайбы.

Пошаговая инструкция сборки станка:

Согласно чертежу, металлическую полосу размечают с помощью рулетки и маркера.
Угловой машинкой с алмазным кругом разрезают металл на сборочные элементы.
В полосе делают угловые прорези. По ним заготовку сгибают в раму, получая корпус стриппера.
Также делают подвижную П-образную рамку режущего блока.
Боковые стенки корпуса и блока просверливают с обеих сторон.
В корпус вставляют вал с одетыми на него роликами.
На конце вала закрепляют Г-образную ручку.
В отверстия внутренней рамки вставляют вал с дисковым ножом.
Режущий диск делают из плоской шайбы, края которой затачивают на наждаке.
В заранее просверленное отверстие верхней площадки по центру вставляют гайку М 8.
Ввинчивают шток, нижний конец которого закрепляют в шарнирном гнезде режущего блока с помощью пружинной шайбы.
Вращая ручку штока, выставляют высоту зазора между ножом и ведущими роликами.
В проём вставляют конец кабеля и начинают поворачивать ручку.
Вместо рычага устанавливают электродвигатель, вал которого соединяют с осью подающих роликов.

Советуем изучить Гост р 58107.1-2018 освещение автомобильных дорог общего пользования. нормы и методы расчета

Разделочный станок с электродвигателем

Дополнительная информация. Данная инструкция носит рекомендательный характер. Каждый мастер волен дополнить или придумать свою конструкцию станка для разделки кабеля. Главное – это принцип протяжки провода вдоль лезвия резака.

Тема статьи «Станок для разделки кабеля своими руками чертежи» интересна тем людям, которые могут реализовать себя в таком виде бизнеса, как извлечение цветмета из отработанной проводной продукции. Разделать в домашних условиях кабели и провода с помощью самодельного станка на сегодняшний день является отличной идеей для получения дополнительного заработка.

Процесс зачистки провода или кабеля

Чаще всего зачистка проводов производится с помощью бокорезов. Иногда разделка проводов сопровождается неправильным использованием бокорезов, что усложняет работу и приводит к повреждениям токоведущей части провода

Для снятия изоляции важно, чтобы режущие части были направлены в противоположную от движения инструмента сторону. Таким образом ножи смогут врезаться в изоляцию даже при незначительном нажатии

Если под рукой нет бокорезов или других специальных приспособлений, можно взять нож, не сильно прижать режущей частью ножа изоляцию провода и обвести по кругу. При необходимости повторять до тех пор, пока защитный слой изоляции не прорежется и острие не достигнет жилы. Можно провести надрез не поперек. а вдоль провода, затем растянуть края по сторонам и отрезать оболочку. Такой способ многие даже считают лучшим и более безопасным. При разделке можно легко порезать руки, поэтому проявляйте предельную внимательность.

Как разрезать внешнюю изоляцию с помощью ножа с пяткой видео

Удаляя внешний слой изоляции, старайтесь его не резать поступательными движениями (напоминающими пиление). Нужно просто продавливать его острой стороной ножа и медленно проворачивать. Не стоит применять силу. При выполненной работе, осмотрите зачищенные концы проводника. Там могут быть надрезы или надломы токоведущей части провода. Такой конец провода не годится для дальнейшей эксплуатации. Его надо отрезать и выполнить работу заново.

Если не придать этому должного значения, со временем может создаться опасная ситуация. Как правило, поврежденная часть жилы провода в дальнейшем, в процессе эксплуатации, обламывается. В дальнейшем надо будет искать место повреждения кабеля, а это место, как правило, будет скрыто изоляционной лентой.

Иногда не понятно, как зачистить провод, особенно, когда он слишком тонкий, да еще и многожильный. Есть одна хитрость.

Берем старое лезвие бритвы.
Ломаем его и берем одну половинку лезвия.
Фиксируем провод, используя тиски или струбцины. Можно пустить в ход зажим настольной лампы.
Разрезаем изоляцию вдоль проводника.
Делаем аккуратные надрезы поперек сечения, стараясь не коснуться лезвием проводника.
Сгибаем кабель так, чтобы надрезанные края слегка разошлись.
Цепляем ногтем надрез и стягиваем изоляцию с жилы.

Зачистка проводов – это кропотливая работа, требующая терпения. При зачистке проводов часто возникают ошибки. Типовые ошибки зачищенных проводов видны на рисунке:

Лучшие модели инструмента для снятия изоляции немецких брендов

Одним из лучших производителей ручного инструмента является немецкая компания Knipex. Бренд специализируется на изготовлении стрипперов с уникальными конструктивными особенностями.

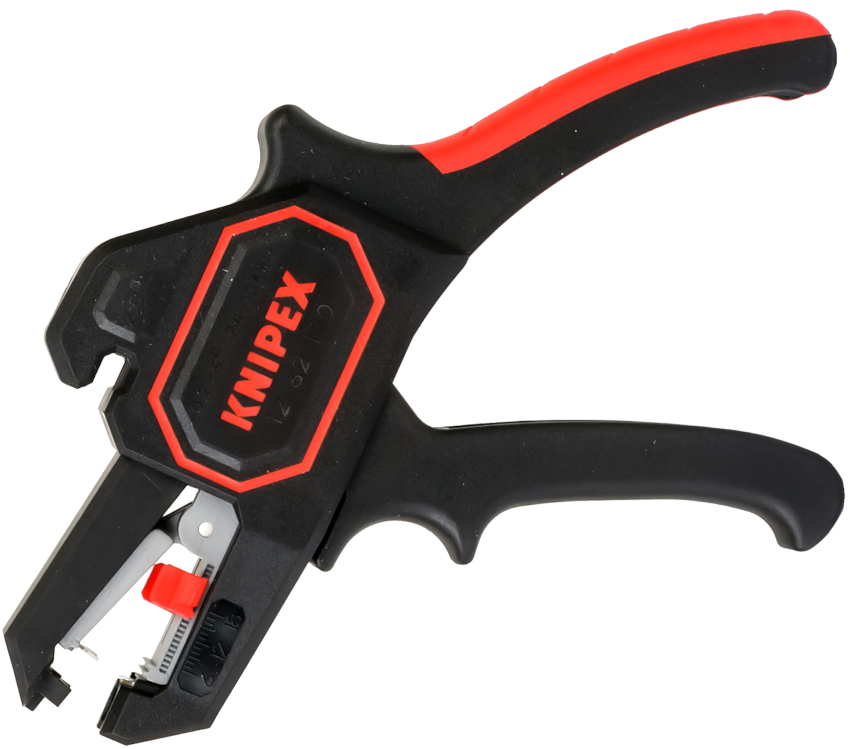

Инструмент для снятия изоляции Knipex KN 1262180 может быть использован для работы с одножильными, многожильными и тонкими проводами

Заслуживает внимания инструмент для снятия изоляции Knipex KN 1262180, который может быть использован для одножильных, многожильных и тонких проводов сечением 0,2-6 мм². При удалении оплетки инструмент автоматически подстраивается под разный размер кабеля, что исключает вероятность повреждения целостности жил. Благодаря особой конструкции головки, которая имеет удлиненное исполнение, можно работать с инструментом в труднодоступных местах.

Корпус выполняется из ударопрочного пластика, усиленного стекловолокном. Ножи изготовлены из нержавеющей стали, они прошли прецизионную обработку, что улучшает качество выполняемой работы. Купить такой инструмент можно за 3,9 тыс. руб.

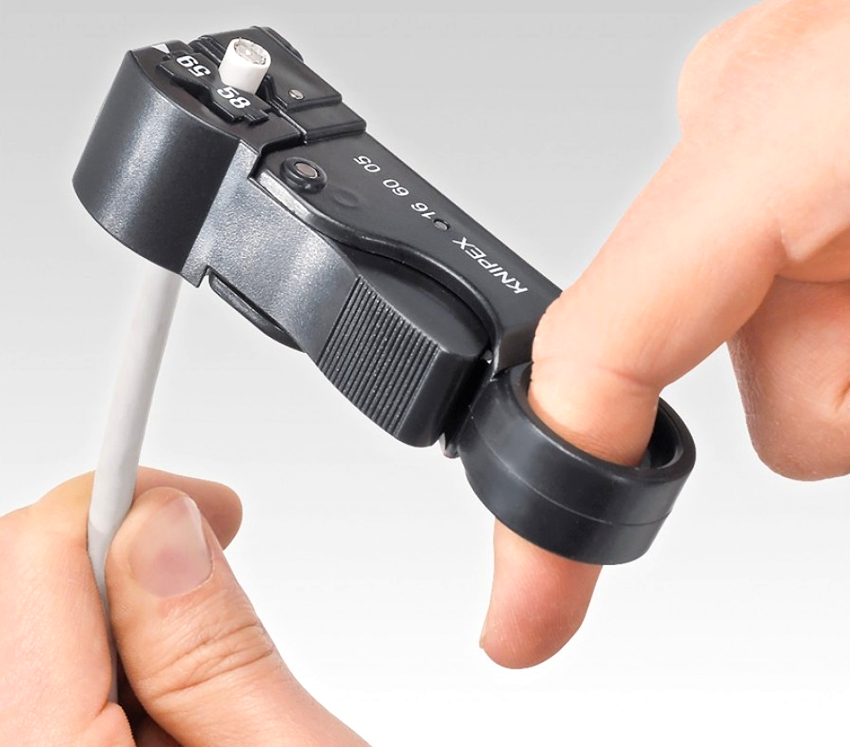

Для удаления изоляции с коаксиальных кабелей хорошей моделью является инструмент Knipex KN-166005SB. Он способен в один прием снять наружную оплетку, экран и изоляцию. Стриппер оснащен тремя встроенными ножами, для каждого из которых можно настроить глубину при помощи шестигранного ключа. Удаление изоляции осуществляется посредством прокручивания стриппера на 360°.

Процесс выполняется быстро и удобно благодаря наличию отверстия для пальца в корпусе устройства. Корпус инструмента изготовлен из противоударного пластика. Купить это приспособление для снятия изоляции с проводов можно за 2 тыс. руб.

Модель Knipex KN-166005SB является лучшим инструментом для удаления изоляции с коаксиальных кабелей

Другим популярным немецким производителем, выпускающим ручной электромонтажный инструмент, является компания Jokari. Изделия отличаются эргономичностью, надежностью и безопасной эксплуатацией.

Большим спросом пользуется инструмент для снятия изоляции Jokari JK 30140, который применяется для работы с круглыми и плоскими кабелями с ПВХ изоляцией. Особая конструкция инструмента позволяет работать в труднодоступных местах. Автоматический стриппер самостоятельно настраивается на глубину реза в зависимости от сечения проводника. Инструмент можно использовать при работе с разветвлениями и распредкоробками. Стоимость стриппера составляет 1,3 тыс. руб.

Для выполнения обработки электрических проводников не обойтись без специализированного инструмента для зачистки изоляции. Подбор определенной модели должен осуществляться на основании типа кабеля и его диаметра. Для обеспечения безопасного выполнения работ лучше отдавать предпочтение инструменту, оснащенному ручками с диэлектрическим покрытием.

Изготовление электромонтажного ножа своими руками (пошаговая инструкция)

Как видно из представленной информации, инструмент для снятия изоляции является полезным и удобным приспособлением, однако ввиду высокой стоимости не всегда доступен для людей, занимающихся разделкой проводов лишь периодически. Тем не менее, не стоит отказываться от возможности стать обладателем такого устройства и изготовить его своими силами в домашних условиях.

Существует несколько способов изготовления ножа с пяткой. В данной публикации будут рассмотрены два наиболее популярных варианта:

из лезвия канцелярского ножа;
из металлической полосы.

Оба способа дают хороший результат, поэтому выбор в большей степени зависит от наличия определенного инструмента, который понадобится при работе.

Вариант первый (из лезвия от канцелярского ножа)

Лезвия продаются вместе с ножом либо отдельно. Для изготовления понадобится две такие детали. Далее весь процесс указан в виде поочередных действий:

На конце одного из лезвий вырезается уступ, на который впоследствии будет крепиться пятка. Необходимый вырез делается с помощью бормашины и алмазного микродиска
Если целью является нож, способный вскрывать изоляцию в обоих направлениях, то обратную сторону выступа необходимо также заточить
От второго лезвия отделяется кусок, из которого с помощью бормашины с алмазным диском вырезается пятка будущего ножа с прорезью. Длина прорези должна соответствовать длине выступа, сделанного на первом лезвии
Вставить выступ в прорезь пятки, после чего с помощью паяльника и оловянно-свинцового припоя ПОС произвести качественную надежную пайку, скрепив заготовки между собой

Обработать пяту надфилем до придания овальной формы, а потом отшлифовать места пайки. В итоге должно получиться изделие, изображенное на фото:

Внешний вид припаянной к канцелярскому лезвию пятки

Заключительным этапом является изготовление ручки. Для ее изготовления можно воспользоваться фанерой или пластиком, из которых вырезать накладки и закрепить на лезвии с помощью эпоксидного клея.

Полученное изделие нельзя применять, как профессиональный инструмент, но для периодического использования в бытовых целях, он вполне может стать незаменимым помощником. Недостатком описанного способа является отсутствие возможности создания серповидного (изогнутого) лезвия, как у фирменных аналогов, но конечная цена и редкое применение способны сместить это упущение на второй план.

Вариант второй (из металлической полосы)

Данный способ не потребует использования специального инструмента, как бормашина и особых навыков, как пользование паяльником и сложным припоем. Кроме того он позволяет придать рабочему органу ножа любую, удобную для пользователя форму. Учитывая, что изготавливаемый инструмент должен обладать достаточными прочностными свойствами, поддаваться заточке и иметь способность сохранять остроту режущей кромки, рекомендуется в качестве заготовки использовать отрезок полосы из высоколегированной углеродистой стали толщиной 3-5 мм.

Пошаговые действия чередуются в следующем порядке:

На стальной полосе чертилкой размечается форма будущего инструмента с учетом длины пятки, после чего все излишки металла отрезаются с помощью угловой шлифовальной машины («болгарки»)

Примерная разметка заготовки ножа с пяткой на отрезке металлической полосы

С применением той же «болгарки» производится выборка металла на границе лезвия и пяты, уменьшается толщина материала в районе предполагаемого клинка. Таким образом пятка начинает выделяться по длине и ширине от основания лезвия
Серповидная часть заготовки затачивается с обеих сторон и шлифуется
Тщательной шлифовке подвергается также пятка. От гладкости ее нижней поверхности будет зависеть качество работы ножа и сохранность целостности изоляции внутренних токоведущих проводников
Рукоятка, как и в предыдущем варианте, может быть изготовлена из дерева или пластика, а может быть выполнена из куска шланга, натянутого на заднюю часть заготовки и запаянного в термоусадочной трубке.
