Тиски своими руками

Изготовление сверлильного станка

Необходимые материалы

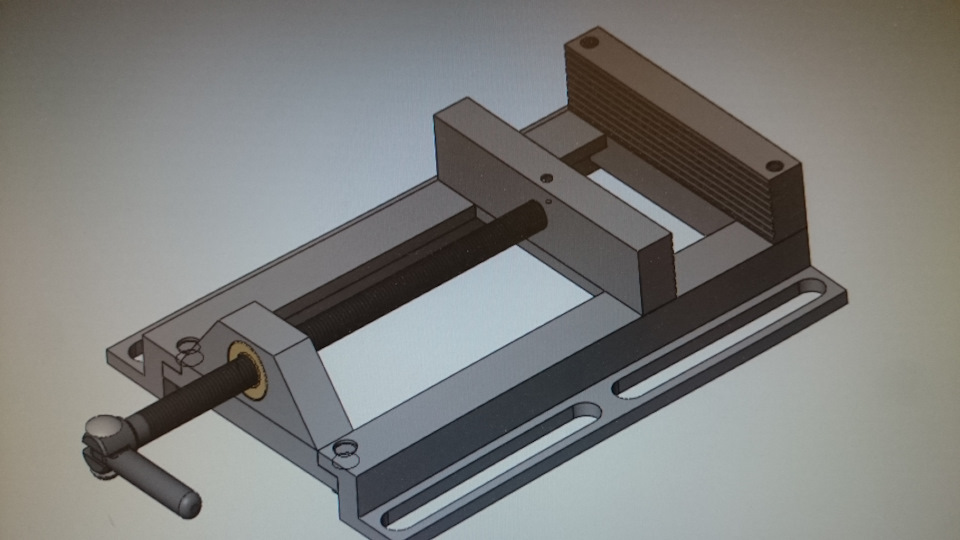

Самодельные тиски для сверлильного станка в домашних условиях изготовить довольно просто. Они не нуждаются в сложных расчетах и конструкторских разработках. В сети можно найти очень много качественных чертежей слесарных тисков. Очень простая, но качественная конструкция изготавливается при помощи железных труб или швеллера.

Для сборки слесарных тисков своими руками понадобятся такие материалы:

1. Небольшая железная труба, которая будет служить внутренней подвижной деталью устройства;
2. Железная труба меньшего размера, которая будет выполнять роль внешней неподвижной части;
3. Большая гайка размером М16;
4. Большой винт размером М16;
5. Специальный вороток, через который вращение будет передаваться винту;
6. Две металлические опоры, которые будут фиксировать на станине неподвижную часть;
7. Два отрезка металлического прямоугольного профиля, которые будут служить губками тисков;
8. Несколько стопорных гаек размера М16.

Слесарные тиски

Собирать такую самодельную конструкцию необходимо начать с того, что к краю торца металлической трубы большого размера, которая будет неподвижным узлом устройства, прикрепляют фланец при помощи ручного сварочного аппарата. В центр фланца нужно приварить гайку размером М16. Далее, к торцу железной трубы меньшего размера необходимо приварить еще один фланец и в него пропустить ходовой винт.

На ходовой винт, который находится снаружи фланца, необходимо надеть шайбу и накрутить гайку. Далее, она надежно приваривается к винту. Еще одну шайбу стоит установить между поверхностью металлического фланца и гайкой. Это поможет снизить силу трения между ними. На этом этапе работ необходимо быть очень внимательным и не допустить ошибок.

После сборки подвижного узла приспособления нужно вставить его в металлическую трубу большего размера и закрутить другой конец винта в другой фланец. Для того чтобы присоединить вороток к винту, который немного выступает из трубы меньшего размера, стоит приварить к нему гайку или мушку. В ее сквозное отверстие и нужно пропустить вороток.

Хорошие зажимные губки для стоит сделать из небольших прямоугольных труб. Их нужно закрепить к неподвижной и подвижной деталям устройства. Чтобы тиски были намного устойчивее, к низу неподвижной железной трубы необходимо приварить несколько опор. Их роль могут выполнять прямоугольные трубы и куски уголков.

Труба малого размера при вращении ходового винта тоже способна проворачиваться. Это делает применение подобной конструкции очень проблематичным. Чтобы этого избежать, сверху неподвижной трубы стоит проделать небольшую прорезь, а в подвижную часть закрутить фиксатор. Этот винт должен перемещаться в прорези

, не допуская вращения малой трубы.

Столярный инструмент

Многим людям довольно часто приходится обрабатывать деревянные детали. Эта обработка обычно связана со сборкой разных конструкций из дерева или их ремонтом. Делать такую работу, применяя заводские устройства с железными зажимными губками, очень неудобно. А также это может привести к повреждениям деревянного изделия, возникновениям трещин или вмятин. По этой причине для деталей из дерева лучше применять самодельные тиски. Чтобы их собрать, не понадобится много времени и сил.

Чтобы собрать столярные тиски своими руками, нужно найти такие материалы:

Станина подобной крестовой конструкции, на которой закрепляются направляющие из металла, фиксируется на рабочей поверхности верстачного стола с помощью болтов или саморезов. В подвижной губке тисков и в корпусе нужно . Они необходимы для винта и двух металлических направляющих. Эти сквозные отверстия стоит просверлить одновременно в обоих брусках, чтобы они были на одном уровне относительно друг друга.

Далее, направляющие закрепляются в корпусе станочного изделия, а на них одевается подвижная губка. В центральное сквозное отверстие двух угловых брусков необходимо вставить ходовой винт, на который с задней части корпуса прикручивается гайка. На другой конец винта, который выходит за переднюю часть подвижной части, нужно тоже навернуть и приварить стопорную гайку. Чтобы прикрепить к винту вороток, стоит просверлить в нем сквозное отверстие такого же диаметра. Далее, к воротку приваривается еще одна гайка.

Работают такие столярные мини-тиски очень просто. Вращаясь, ходовой винт закручивается в металлическую гайку, которая приварена к обратной стороне корпуса изделия. Тем самым подвижная губка притягивается к неподвижной части. Их принцип действия очень похож на домкрат.

Сборка ящика и поперечин

Следующим этапом является сборка поперечин и ящика.

Сборка поперечин является не менее ответственной операцией для устойчивости столярного верстака. Данную сборку также лучше осуществлять вдвоём. Сначала установите обе ножки таким образом, что бы расстояние между внешними сторонами равнялось длине поперечины Д40_1, а именно 700 мм. На нижние опоры положите две поперечины Д40_1 и отметьте карандашом места, куда будут в дальнейшем вкручены саморезы С4,5 (90 мм длины), как указано зелёными точками. Затем просверлите в заготовках Д40_1 в отмеченных местах отверстия диаметром 4 мм. Смажьте клеем соприкасающиеся поверхности. Помните, что время засыхания клея не более 15 минут. Постарайтесь уложится в это время при сборке на данном этапе. Повторно установите их на нижние перекладины и прикрепите к ножкам саморезами С4,5. Закручивайте не до конца, что бы была возможность откорректировать геометрию всей конструкции.

Аккуратно переверните получившуюся конструкцию на 180 градусов (с ног на голову) и повторите все вышеописанные операции, только для другой части ножек. После этого верните конструкцию в исходное положение, проверьте геометрию с помощью угольника на предмет соответствия 90 градусам по всем плоскостям. И только после этого затягивайте саморезы «до упора».

Собрав каркас верстака можно переходить к сборке ящика, который так же выполняет роль силового элемента конструкции и при необходимости снижает точку опоры для увеличения устойчивости верстака на поверхности. для этих целей в ящик можно поставить не нужный автомобильный аккумулятор. Это повысит устойчивость всей конструкции верстака.

Сборка ящика осуществляется на нормально стоящем верстаке. К нижним доскам Д40_1 с внутренней стороны привинчиваются бруски Б1 саморезами С3,5 (красный цвет). Бруски опирают на нижнюю перекладину, соединяющую ножки верстака. На бруски укладывают детали под номером Д20_1 в необходимом количестве, предварительно смазав соприкасающиеся поверхности клеем. Одну из крайних деталей обрезают вдоль на необходимую ширину.

С торцов ящика так же устанавливают доски под номером Д20_1, прикрепляя их к ящику клеем и саморезами С3,5. В завершении на дно ящика устанавливают раскладку (декоративная деталь, призванная скрыть неровности распила отдельных элементов). Раскладка также устанавливается на клей.

Тиски слесарные своими руками

Тиски заводского изготовления можно купить в инструментальном магазине. Но за них нужно заплатить немалые деньги. К тому же, у настоящего мастера всегда к инструменту и приспособлениям есть набор индивидуальных требований. Вот поэтому многие умельцы делают тиски своими руками. Но для выполнения такой работы надо многое уметь: делать грамотные чертежи, быть хорошим слесарем и сварщиком, работать на токарных, фрезерных и сверлильных станках. Зато и тиски можно сделать уникальные, каких ни у кого нет.

Материалы и инструменты

Отличительный признак всех самоделок от фирменных изделий в том, что они сделаны из того материала, который был доступен. И конструкция разрабатывается с учётом имеющихся старых деталей. И всё-таки, слесарные тиски должны быть очень прочными, поэтому они делаются из металла. Конечно, чугунную отливку в домашних условиях сделать нереально, но сварить конструкцию из нескольких подходящих железок можно. Поэтому в дело пойдут обрезки уголка примерно 50 номера, кусок швеллера 60 номера, стальной лист толщиной 4 – 6 мм, болты М6, М8 с гайками и шайбами, длинный болт диаметром 12 – 14 мм с крупной резьбой с гайками, кусок арматуры диаметром примерно 10 мм. В качестве ходового винта лучше всего использовать таковой от старых поломанных тисков.

Из инструментов потребуется молоток, ножовка по металлу, доступ к сверлильному станку и сварочному аппарату, измерительный инструмент. И, конечно, чужие слесарные тиски.

Чертежи

После того, как сформировался примерный образ будущего изделия, необходимо вычертить комплект чертежей – эскиз общего вида, сборочный чертёж, чертежи всех деталей. Иначе собрать окончательное изделие не получится.

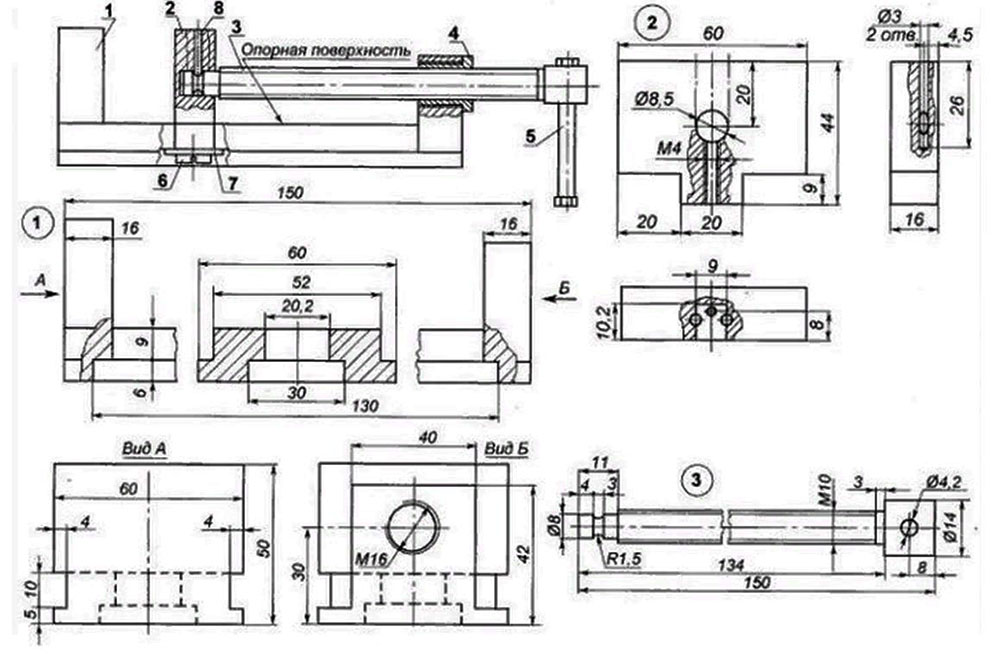

Вариант чертежа слесарных тисковФОТО: usamodelkina.ru

Инструкция по изготовлению

Изготовление тисков ведётся поэтапно. Сначала по чертежам изготавливаются все детали. В торце подвижной части закрепляется конструкция с гнездом для вращающегося ходового винта. Ходовая гайка может быть закреплена на неподвижной части тисков. Ходовой винт при вращении за рукоятку ввинчивается в гайку, перемещается сам и перемещает подвижную губку.

Устройство и принцип работы

Большие столярные тиски имеют несколько преимуществ перед другими конструкциями. Их можно установить как на верстачную плиту, так и на любую подходящую опору в мастерской. Снять их с поверхности также легко по окончании работ. Так что, несмотря на размер, инструмент не занимает слишком много места, при этом работать можно даже с большими деталями.

В состав входят не только ручка, тренога и ножка для закрепления. Конструкция любых тисков включает в себя:

• опору со всеми стационарными деталями;
• подвижную губку, предназначенную для фиксирования обрабатываемого материала в одном положении;
• кулисы, перемещающие деталь в процессе обработки;
• винт ходовой;
• ворот, который передает вращающий момент на винт.

Опора крепится на верстак или стойку с помощью саморезов или болтов. Планки на многих заводских моделях у губок можно менять в зависимости от уровня износа, но такая возможность в несколько раз увеличивает и цену тисков.

Также верстачные тиски включают в себя и пружину, с помощью которой можно работать с по-настоящему габаритными деталями. Ходовой винт с легкостью удерживает её на месте. Если его нет в конструкции, тогда мастеру придется наклоняться, чтобы держать пружину ещё и собственным весом, что значительно осложняет работу. Ориентироваться в процессе изготовления лучше всего на чертеж выбранной модели, чтобы избежать ошибок.

Особенности конструкции

Начинать самостоятельно непростой процесс по изготовлению слесарных тисов в домашних условиях имеет практический смысл из-за достижения больших преимуществ. Такой необходимый инструмент:

• пригодится всем, кто увлекается творчеством по металлу – столярным, слесарным делом;
• понадобится в квартире, на даче, в своем доме;
• позволяет выполнять с высокой точностью разные работы – обработку поверхностей, удаление заусениц, сверловку, снятие фасок и прочее.

Дополнительная мотивация изготовления слесарных тисков своими руками – экономия средств. Готовые изделия, которые продаются в магазинах, стоят дорого.

Слесарные тиски, установленные в различных заводских мастерских, состоят из конструкционного чугуна (станина) и инструментальной стали (упорный винт, ручка, прижимные губки, болты, гайки и прочие крепежи). В силу технологических и объективных сложностей изготовить нужный инструмент для дома из перечисленных выше сплавов не представляется возможным. Поэтому домашним умельцам приходится искать альтернативу, выбирая конструкцию, где применение чугуна необязательно.

Чтобы понимать, как сделать мощные слесарные тисы без постороннего участия для собственных нужд, человек должен знать устройство стандартных образцов, установленных на заводах, фабриках, а также специфику работы таких приспособлений. Конструкционно слесарные тиски состоят из нескольких основных частей:

• основание;
• подвижная и неподвижная губки;
• параллельные сменные пластины;
• упорный и прижимной винты;
• внутренняя гайка;
• ручка.

В популярных моделях заводских тисков предусмотрен механизм поворота на определенное количество градусов. Для домашних модификаций он не представляет большого интереса, поэтому народные умельцы, изготавливающие тиски для собственных потребностей, обходятся без такого распространенного усовершенствования.

Мастер перед началом требуемых действий при помощи длинной ручки отводит назад подвижный механизм со сменной металлической пластиной. Далее вставляет в образовавшийся зазор деталь, заготовку и начинает закручивать мобильную часть тисков до упора, с зажимом, прилагая характерные усилия.

Регулирование слесарных тисков вперед/назад при помощи подвижной губки осуществляется за счет длинного винта с дюймовой или трапецеидальной резьбой, с крупным шагом, который последовательно движется внутри неподвижной гайки, установленной в корпусе. Поворот механического устройства выполняется после ослабления прижимного винта и осуществляется мастером посредством необходимых усилий.

Некоторые мужчины с целью экономии финансов и личного времени изготавливают миниатюрные слесарные тиски из подручных инструментов. Наиболее известный вариант несложного приспособления, используемого в домашних условиях, – усовершенствование плоскогубцев. В прижимных губках сверлится сквозное отверстие, нарезается резьба. В подготовленное отверстие с одной стороны вкручивается болт, а с другой – накручивается гайка. В процессе работы деталь вставляется между губок и зажимается парой болт/гайка. Трудно доказать все преимущества мобильной конструкции, потому что для достижения комфорта и безопасности все-таки лучше использовать стационарные тиски.

Столярный инструмент и приспособления для домашней мастерской

Основное отличие столярного инструмента от плотницкого, механического или слесарного состоит в том, что приходится резать и ловить миллиметры в работе с деревянной заготовкой, предварительно подготовленной, обрезанной и зашкуренной.

Инструмент для столярных работ позволяет обрабатывать древесину с максимальной точностью и качеством поверхности. Столярный инструмент отличается небольшим усилием резания, тонкими и очень точными линиями пропила, максимально точным позиционированием сверловки отверстий и высоким качеством доводочного шлифования.

Так поступают только неопытные новички, которым все едино, что слесарка, что столярка, они не ценят свой труд. Лучше всего купить готовый набор столярных инструментов, в котором присутствует самое основное.

Как покупать, набором или поштучно

Опытные мастера собирают свой арсенал годами, покупают старые приспособления и инструменты с режущими элементами из качественной стали. Для профессиональных столярных работ инструменты и приспособления покупаются поштучно.

Для любителей и новичков лучше купить набор столярных инструментов в чемодане, в котором есть все необходимое на первый случай для мелкого ремонта или изготовления простенькой столярки. Мастера не любят такие комплекты из 10 или даже 50 предметов, так как большинство приспособлений, которыми производители щедро награждают наборы столярных инструментов, мало подходят для серьезной работы.

Пределом мечтаний остается покупка хорошего шведского или японского столярного инструмента. Причин популярности японцев и шведов всего две:

• Высочайшее качество кованого металла режущих лезвий и жал;
• Легкая посадка в руке и высокая точность регулировки столярного инструмента.

Приобретают его поштучно, в основном мастера-краснодеревщики и мебельщики. Стоит профессиональный столярный инструмент с шведским и японским металлом очень дорого, даже для профессионала. Но качество обработки древесины и точность выполнения столярных операций в руках мастера получается на самом высоком уровне, поэтому затраты оправдывают себя. Любитель может погубить результаты своего труда неправильным обращением со столярными приспособлениями.

Разумеется, кроме традиционного ручного столярного инструмента, в арсенале столяра должны быть и электрические машинки. На их долю приходятся наиболее трудоемкие обдирочные, отрезные и шлифовальные операции. Среди электроинструмента лучшими на сегодня остаются японские Makita и Hitachi.

Инструмент для вязания мушек

Большинство рыболовов предпочитают самодельные тиски для вязания мушек, нежели покупные. Само приспособление имеет довольно простую конструкцию, что позволяет изготовить их в короткие сроки и без специальных инструментов в домашних условиях. Самым сложным этапом в изготовлении тисков являются сами губки. Их изготовливают из стального бруска прямоугольной формы. В готовых губках сверлятся два отверстия для крепления к тисам и одно под регулировочный винт. В отверстиях нужно нарезать резьбу (М6) метчиком.

Далее необходимо стянуть обе губки винтом. После стягивания разобрать губки и установить зажимной винт, а угол разведения подобрать под себя. На губках необходимо сделать небольшую бороздку для крючка.

Опору для тисов можно изготовить из стального прутка Т-образной или Г-образной формы. На конец одной из заготовок привариваются губки. Пруток необходимо приварить к опоре, а если нужно сделать опору регулируемой, то к заготовке приваривается кусок обрезной трубы, диаметр которой равен диаметру заготовки. Рекомендуется сделать длину опоры высотой около 20−50 см для более комфортной работы.

Если тиски пришли в негодность и нет возможности починить их, то не стоит сразу покупать новые, а попытаться сделать своими руками. Такой инструмент будет служить довольно долго и обойдется в разы дешевле.

Originally posted 2018-07-04 07:41:07.

Инструкция по изготовлению

Когда заготовки и инструмент подготовлены, а чертежи с размерами лежат под рукой, первым делом нужно изготовить губки для простых тисков. Здесь следует выбрать фанеру, брус и выпилить детали по выбранной длине и ширине. Взять угольник, авторучку или карандаш и наметить места для отверстий. Заготовки лучше закрепить в целях повышения комфорта и безопасности. Можно использовать струбцины.

На следующем этапе необходимо просверлить 2 отверстия, а в фанере отдельно – по краям торцов – просверлить дополнительно 6 отверстий. Они предназначены для саморезов. А чтобы потом утопить шляпки в материал, необходимо слегка рассверлить готовые отверстия сверлом большего диаметра.

Чтобы сделать самодельные рукояти, понадобится пара кольцевых коронок. Одна малого размера, а другая среднего. Приложить приспособления к дереву и наметить карандашом диаметры. Затем при помощи специальной насадки установить коронки и вырезать заготовки по отметкам электродрелью. После этого взять наждачную бумагу и удалить заусенцы с острых краев.

В деталях большого диаметра создать небольшие углубления. Для такой цели можно использовать перьевое сверло. В обе заготовки вбить по гайке и вкрутить в них шпильки с нарезанной резьбой. В заблаговременно просверленные отверстия в каждой шпильке вставить по куску проволоки, которые будут служить в качестве стопора. Получившиеся два круга теперь необходимо склеить, применив заранее приготовленный клей ПВА, а для лучшей надежности усилить двумя саморезами. На этом изготовление рукоятей завершено.

Рассмотрим, как изготовить ещё одну модель тисков для столярных работ. Инструменты понадобятся такие же, а к материалам добавить металлический уголок и сантехнический тройник необходимого размера.

Такие тиски монтируются следующим образом.

• Отрезать кусок уголка необходимого размера.
• В центре просверлить отверстие под ходовой винт, а по краям – еще по одному отверстию меньшего диаметра.
• Вырезать заготовку из подготовленного уголка. Острые края с заусенцами зачистить.
• Взять шпильку с нарезанной заблаговременно резьбой и гайкой на одном конце.
• Использовать сантехнический тройник – вкрутить его на конец шпильки с гайкой через центральное отверстие подготовленной металлической заготовки.
• Далее нужно оснастить заготовку направляющими, которые вставляются в отверстия по краям. С другой стороны заготовки вкрутить по гайке и плотно зажать.
• Взять две гайки, металлическую полоску и собрать направляющую для ходового винта.
• Полученную конструкцию целесообразно зафиксировать на обрезке толстой доски.
• В последнюю очередь выпиливаются прижимные губки из фанеры, а вороток – из деревянного черенка.

Теперь конструкцию нужно собрать и проверить работоспособность.

Чтобы изготовить столярные тиски, потребуются обычные инструменты, деревянные заготовки, уголки, болты, гайки, которые в ассортименте продаются на строительном рынке. Чтобы выполнять порядок действий и не ошибиться, этапы сборки будущего изделия необходимо обозначить на рисунке. Теперь можно сделать окончательный вывод – изготовление столярных тисков своими руками по силам каждому мужчине.

Как сделать столярные тиски своими руками, смотрите далее.

Деревянная конструкция

Она является копией обычных тисков

Губки тисков делают из отдельных блоков, которые впоследствии склеивают вместе. Для придания им окончательной формы отшлифуйте их края наждачной бумагой. При этом для одного блока стоит выбрать более толстое дерево. Это компенсирует пространство между подвижной и неподвижной частями. Ручка через головку должна проходить в отверстие свободно, затем добавляем набалдашник и наковальню. По окончании снимите крепежные винты, покройте элементы тисков двумя слоями масляного полиуретана и оставьте сохнуть на всю ночь. Прикрепите болтами тиски к рабочему столу.

Дубовые тиски

Дизайн данной конструкции основан на старинных чертежах, корпус сделан из дубовой шпалы. Губки можно вырезать вручную или с помощью пилы. Канавки продалбливают вниз с обеих сторон от основания. Кронштейны добавляют прочности задней губке и хорошо крепят ее к основанию.

Сделать самодельные тиски, как видим, оказывается, не так уж и сложно. В Интернете имеется немало сайтов и статей, которые подробно рассказывают об изготовлении устройств для различных верстаков и рабочих столов. Очень интересным является изготовление дубовых тисков, так как для них является идеальной массивная сосновая фанера. Хорошим дополнением является стальная полоса, так как она предотвращает изнашивание кронштейнов и тисков в целом. Удачной работы и изготовления самодельных верстаков!

Проект и чертежи

При разработке конструкции столярного верстака важнейшими критериями являются высота, конфигурация и оснащение. Кроме этого, надо обязательно учитывать, кем будет эксплуатироваться рабочий стол — левшой или правшой.

Учитывая, что работать за столярным верстаком придётся подолгу, высоте будущего сооружения должно уделяться самое пристальное внимание. Для людей среднего роста специалисты рекомендуют делать стол не выше 90 см

Чертёж столярного верстака

Определяя расстояние от пола до столешницы, лучше всего ориентироваться не на среднестатистические параметры, а на особенности собственной анатомии. Оптимально, если верхний срез ножек будет находиться на одном уровне с кистями рук. Если вы рассчитаете этот параметр с учётом толщины столешницы, то работать за таким верстаком без устали можно будет в течение нескольких часов.

Крышка станка может изготавливаться из досок, деревянного массива или фанеры и представляет собой наборную конструкцию. Использовать ДСП или OSB в этих целях не рекомендуется. Профессиональные столяры давно уже определили оптимальный размер столешницы — максимум 2 м в длину и 0.7 м в ширину. На таком верстаке с одинаковым удобством можно изготовить и сборную деревянную дверь, и небольшую форточку.

Проектируя сооружение, не стоит забывать и о прочности несущего каркаса. Для опорных элементов конструкции используют брус сечением не менее 100х100 мм. В качестве продольных и поперечных усиливающих элементов допускается использование реек и бруса сечением поменьше — от 50 – 60 мм и более. Стыки деталей монтируют на шипы или шканты, для прочности используют мебельные уголки и другую арматуру, а все соединения выполняют при помощи болтов и саморезов. Гвозди обеспечить требуемую устойчивость и фундаментальность конструкции не смогут.

Столярный верстак. Вид сверху

Далее рассмотрим проект столярного стола¸ изготовленного из фанеры, а точнее из двух склеенных между собой фанерных листов толщиной 1.8 мм. Габариты крышки — 150х60 см. По краям столешница имеет усиление из фанерных полос, что увеличивает её толщину до 72 мм. К слову, представленные размеры не являются догмой и могут быть при необходимости скорректированы в соответствии с потребностями и особенностями конкретного помещения, используемого под мастерскую.

Мини-тиски Моксона

Для уже готовых рабочих столов очень удобно сделать мини-тиски Моксона. Для начала понадобятся следующие материалы и инструменты:

• Заготовки из дерева;
• Винты, гайки и шайба;
• Кожа для тисков;
• Настольная пила и фрезер;
• Наждачная бумага;
• Долото и клей.

После того как заготовка была обрезана, необходимо отшлифовать края с помощью наждачной бумаги. Закругляем края колес сверлом и все той же наждачной бумагой. Чтобы изготовить винты, необходимо приобрести длинный резьбовой стержень и разрезать на две части металлические заготовки.

После этого необходимо вставить гайки в отверстия. Наклеиваете кожу на зажимы и убираете все лишнее. Защита поверхности обеспечивается тунговым маслом. Оно, в отличие от других средств для пропитки древесины, полимизируется внутри и снаружи дерева с быстрым проникновением в нижние слои. После того как масло высохнет, останется соединить все получившиеся части вместе — и тиски будут готовы к использованию.

Состав верстака

Верстак «нашего» типа (условно, поскольку точно установить его происхождение невозможно) состоит из:

• Подверстачья (в столярных верстаках), или станины (в слесарных), обеспечивающей устойчивость всего агрегата и эргономику рабочего места.
• Крышки, коробчатой или в виде лотка, придающей рабочей области необходимую жесткость.
• Полки; возможно, с лотком, гнездами, и упорами, на которой производятся рабочие операции.
• Фартука, на котором развешивается инструмент. Фартук не обязательная принадлежность верстака, он может висеть на стене или быть заменен тумбой, стеллажом и пр.

Крышку с полкой чаще всего выполняют заодно, неразъемными, и называют просто крышкой, верстачной доской или столешницей. Для гашения вибраций полку всегда делают на основе (постели, подложке) из дерева. В слесарном верстаке постель накрывается стальным листом от 2 мм толщиной и может быть выполнена из хвойной древесины. Ее общая прочность достаточна, а стальная покрышка предохраняет дерево от местных повреждений и попадания техжидкостей. В столярном верстаке постель из качественной (без сучков, свилей, и др. дефектов) твердой мелкослойной древесины (дуб, бук, граб, вяз, орех) служит одновременно и полкой, в верстаке для дома ради ее упрощения не в ущерб качеству возможна и 2-слойная конструкция, см. далее.

Традиционная конструкция подверстачья, наоборот, разборная из того же дерева, что и полка столярного. Это исходит от мастеров-шабашников прошлого, перевозивших свое оборудование от заказчика к заказчику на телеге. Именно со станины/подверстачья и следует начинать разработку своего верстака не хуже, но проще традиционных.

Столярные тиски для верстака

Для обработки деревянных изделий нужен надежный зажим. Существует заводской вариант тисков, интегрированных в столярный верстак.

Такое приспособление несложно изготовить самостоятельно. Взглянем на типовой чертеж:

Губки изготавливаются из мягкого пластичного дерева, например – сосны. Слишком твердый материал будет оставлять следы на заготовках. Неподвижная часть крепится к верстаку.

Популярное:  Плоскорез Фокина – чудо инструмент или раздутая реклама?

Изнутри на нее монтируется мебельная упорная гайка для червячного механизма. По бокам от воротка необходимо закрепить направляющие штанги, для параллельности движения.

Подвижная губка оснащается упорным приспособлением для рукоятки – например, фторопластовой шайбой. Шпилька-вороток жестко крепится к рукоятке.

Обратите внимание

Для прочности, губки можно изготовить из нескольких слоев фанеры.

Поскольку это ваш персональный инструмент, он будет выглядеть так, как вам нужно для работы. Можно изготовить «на скорую руку» некую смесь струбцины и тисков:

Для грубой обработки заготовок пригодится зажимная насадка на ножку верстака. Конструкция выглядит примитивно, но со своей задачей справляется.

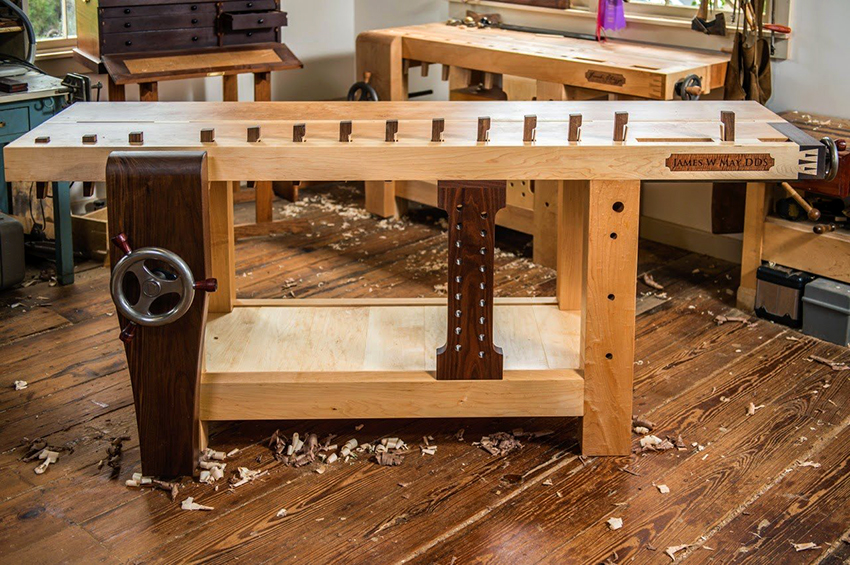

Верстак: это главный элемент мастерской деревообработчика

В любой мастерской, где работают с деревом, обязательно присутствует столярный верстак. Независимо от того, каким образом осуществляется обработка материала (вручную или с помощью электрического инструмента), наличие этого элемента позволяет не только грамотно организовать рабочее пространство, но и сделать его более удобным и комфортным. Все это в конечном счете сказывается на результате. В таких условиях повышается производительность мастера и качество его работ.

Любой столяр не может обойтись в работе без столярного верстака

Верстак представляет собой рабочий стол, который используется для обработки деревянных изделий вручную или механическим способом. Его конструкция и эргономичные возможности рассчитаны таким образом, чтобы мастеру было удобно фиксировать детали в разных положениях для выполнения различных задач.

Верстак позволяет выполнять такие операции:

• сборку деревянных конструкций;
• изготовление деталей из древесины;
• обработку заготовок лакирующими составами и другими средствами.

Столярный верстак – это стол, на котором мастер обрабатывает изделия из дерева

Устройство столярного верстака: особенности конструкции

Простейший столярный верстак состоит из двух элементов: верстачной доски (столешницы) и подверстачья (рамы, выполняющей несущую функцию). Рабочий стол в традиционном исполнении обязательно комплектуется тисками. В зависимости от размещения они могут быть фронтальными или торцевыми. С помощью тисков осуществляется фиксация деревянных заготовок в необходимом положении.

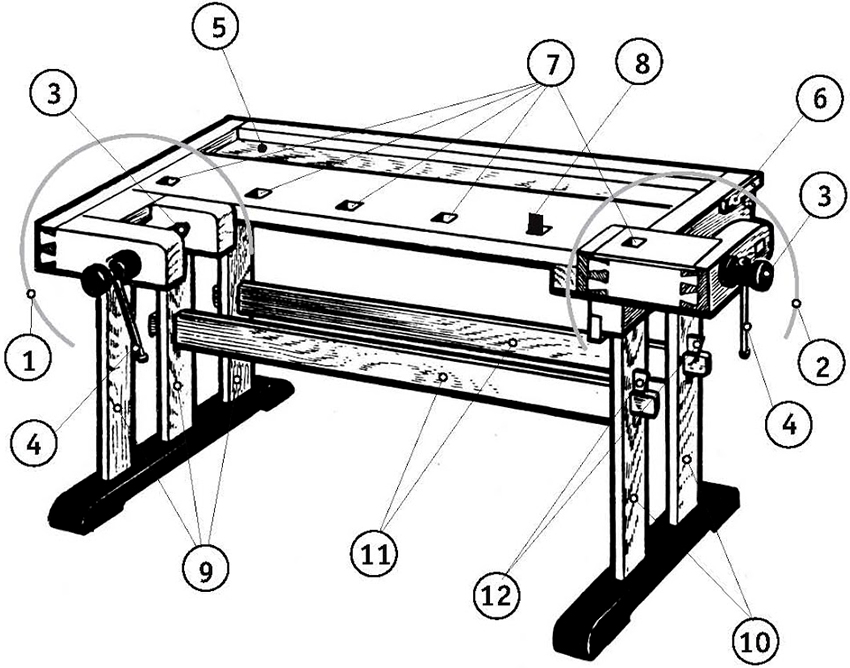

Устройство столярного верстака: 1 – передний зажим; 2 – задний зажим; 3 – винт; 4 – закрутки; 5 – лоток; 6 – упор; 7 – гнезда для клиньев; 8 – клинья; 9 – передние ножки; 10 – задние ножки; 11 – связи (2 шт.); 12 – клинья (4 шт.)

В крышке стола для мастерской, как и в губках тисков, выполненных из дерева, имеются отверстия. Их используют для установки упоров и прижимов, которые могут иметь разную высоту и размер сечения.

Перед работой упоры выставляются в определенной конфигурации, чтобы между ними можно было разместить деталь в необходимом положении. После того как заготовка установлена, она поджимается с помощью винтового механизма, которым оснащены тиски. Такая конструкция позволяет надежно зафиксировать деревянную деталь в горизонтальном положении.

Тиски можно использовать для работы с заготовками разной толщины. Специально для этого предусмотрены упоры разной высоты. Размер этого элемента подбирается так, чтобы в процессе обработки детали он не выступал за край и не мешал мастеру.

Обязательные составляющие самого простого верстака – это столешница и несущая рама

Деревянные приспособления

Чертеж деревянных губок для столярных тисков

Чтобы изготовить подвижную и неподвижную губки верстачных тисков понадобится два бруска из дерева. Рекомендуется использовать сосновую древесину, этот материал характеризуется требуемой мягкостью и прочностью одновременно.

Выполняется сверление отверстий необходимого диаметра: два – для кулис, одно – для зажимного винта. Чтобы обеспечить соответствие для обоих отверстий, рекомендуется выполнять сверление одновременно, зажав две губки между собой. Учитывая характер применяемого материала, для этой цели надо воспользоваться гвоздями, они после сверления убираются.
