Газовый паяльник с пьезоподжигом, похожий на карандаш, мини модели и применяемые насадки

Подставка

Ещё одним немаловажным аксессуаром является подставка. Подставку для паяльника можно без особых усилий найти в продаже по всей сети, но гораздо выгоднее сделать её своими руками.

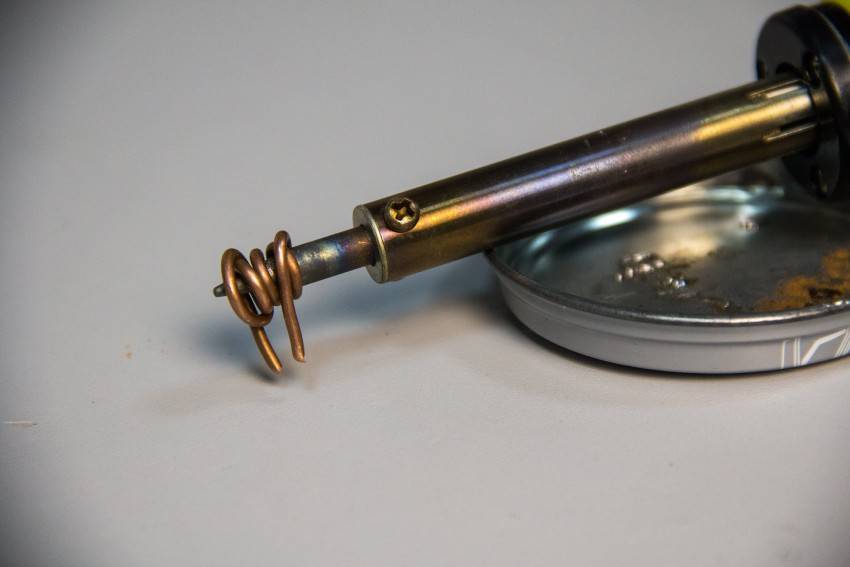

Самый распространённый вид – проволочная подставка, которая изготавливается из толстой пружины конусообразной формы, прикрепленной к деревянной платформе. Кроме того, подставку можно смастерить из предохранителей, закрепленных на деревянном или текстолитовом основании.

Если нужна переносная подставка, то для её изготовления подойдёт любая металлическая пластина, например, от ненужного блока питания настольного ПК.

Рассмотренные нами методы позволят вам существенно сэкономить на многих деталях и аксессуарах, а так же сделать процесс изготовления максимально простым и безопасным.

Автономный прибор на аккумуляторе

Кому часто приходиться работать «в поле» знают, что наличие розетки, куда можно подключить стационарный паяльник, далеко не всегда имеет место. Следовательно, нелишним будет иметь в запасе автономный его налог. Конечно, производить пайку, требующую мощной модели, не получится, но большинство работ всё же выполнить такой микропаяльник способен. Поэтому вполне целесообразно сделать аккумуляторный паяльник своими руками, чтобы упростить работу в ряде случаев.

Почти все детали, входящие в состав беспроводной модели паяльника, найдутся почти в каждом доме. Поэтому перед началом работы нужно подготовить:

Аккумулятор на 12–14 В или батарейки. Подойдёт от старого электроинструмента или от ноутбука.
Медная проволока диаметром 2 мм и длиной около 6 см.
Разного диаметра (1, 3, 8 мм) термостойкие трубки. Можно взять из старой электротехники.
Проволока из нихрома диаметром около 0,3 мм. Подойдёт от сломанного фена.
Телескопическая антенна от радиоприёмника.
Кусочек толстой медной проволоки для жала диаметром 3,8 мм.
Провода для подключений.
Трубка из материала с низкой теплопроводностью для корпуса.

Когда всё готово, можно приступать непосредственно к сборке паяльника. И для начала нужно сделать нагревающий элемент: нихромовую нить необходимо намотать на подготовленную медную проволоку диаметром 2 мм в виде спирали. При этом длину придётся определять опытным путём. Так, нагрев спирали должен достигать температуры от 300 до 450 градусов Цельсия.

Теперь на эту же проволоку нужно надеть кусочек термостойкой трубки и уже на неё намотать отмеренную нихромовую нить. На её концы одеваются трубки меньшего размера, после чего на всю получившуюся конструкцию надевают трубку самого большого диаметра. Теперь медную проволоку, находящуюся внутри, можно аккуратно вынуть.

Полученный нагревательный элемент остаётся поместить в отрезанный подходящего размера кусочек антенны. Сюда же вставляется жало и закрепляется с помощью самореза.

В общем-то, вся основа уже готова. Остаётся лишь припаять к спирали провода для питания и поместить всё в корпус.

Для того чтобы предотвратить возгорание, между трубкой с нагревающим элементом и корпусом необходимо вставить кусочек какого-либо негорючего материала.

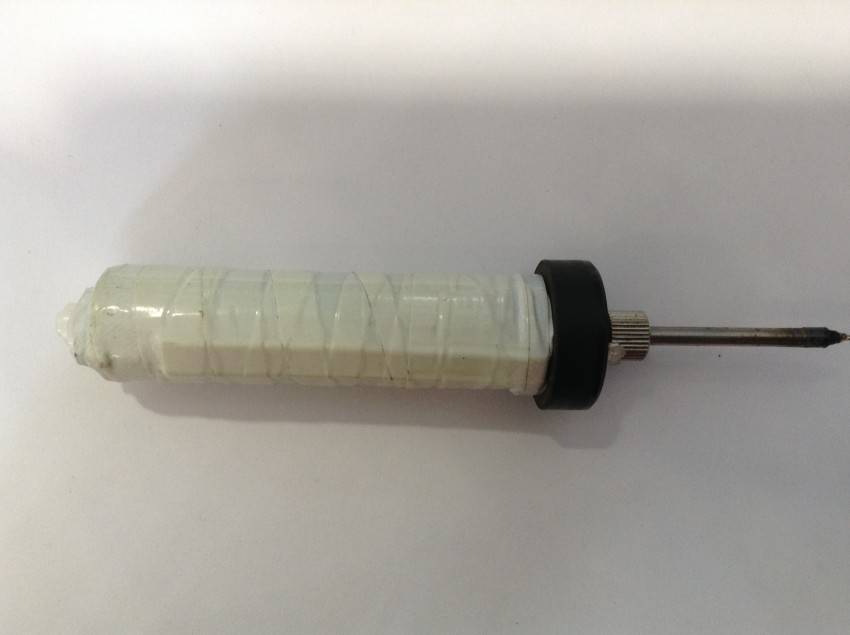

В итоге получился дешёвый, надёжный и удобный инструмент из подручных средств для пайки в полевых условиях.

Как сделать газовый паяльник?

Для осуществления бытового ремонта можно изготовить подобное устройство самостоятельно. Оно не будет столь точным как заводские модели, но при надобности выручит. Необходимо подготовить следующие инструменты:

зажигалку с металлическими механизмами;
медный провод диаметром 4 мм;
кусок тонкого гибкого провода размером 1 мм;
изоленту.

Газовый паяльник для пластика и других материалов собирается так:

Из предварительно очищенного от изоляции провода создают жало подходящей конфигурации. Сделать нужно так, чтобы его можно было закрепить на корпусе. Рабочий конец жала затачивают напильником.
С помощью тонкого провода жало соединяют с зажигалкой.
Сверху все обматывают изолентой.
Проводят тестирование готового устройства.

Плюсы и минусы газовых паяльников

У этого устройства есть положительные и отрицательные стороны. Чтобы сделать окончательный выбор, нужно предварительно познакомиться с ними подробнее. Газовый паяльник имеет достоинства:

быстрый разогрев, не больше 30-ти сек.;
автономность работы;
высокая эффективность пайки;
компактность и небольшой вес изделия;
газовый паяльник с пьезоподжигом можно использовать без источника огня;
возможность нагрева до температуры +2000̊С;
простая регулировка пламени;
доступная стоимость.

Среди недостатков газового паяльника выделяют:

проблемы в поиске запчастей;
неудобный способ заправки;
негерметичный топливный канал;
шумность работы;
возможные проблемы с розжигом (устройство не включается, пламя очень маленькое и тухнет).

Первые шаги: подготовка ручки-корпуса будущего паяльника

Для начала был взят деревянный черенок (лучше брать берёзу или клён), обточен «под руку» и зашлифован. Форму ему можно придать любую, но для первого раза я не стал делать лишнюю работу. Слишком длинным его также не следует делать, хотя, это дело вкуса.

Деревянный черенок, который будет использован в качестве ручки

Далее в работу вступила дрель с толстым сверлом, на котором при помощи изоленты я обозначил ограничитель отверстия. Глубины в 2-3 см для мини-паяльника на 12 В было вполне достаточно. Проделанное по центру ручки с торца отверстие будет служить для установки гнезда питания и протяжки проводов к нагревательному элементу.

С обратной стороны было просверлено идентичное отверстие, которое послужит для установки жала паяльника.

Высверливаем одинаковые отверстия с двух сторон ручки паяльника

Подготовка пазов для питающего провода

На расстоянии 2-3 см от того края, где планируется установить гнездо для питающего штекера, делаем разметку для двух отверстий (по противоположным сторонам). Для удобства замера расстояния можно использовать то же сверло с отмеченной изолентой глубиной. Определив места расположения отверстий при помощи маркера, снова берёмся за дрель, но с уже более тонким сверлом.

Отмечаем точки сверления отверстий под провода

Засверливание под провода следует производить под небольшим углом – так их впоследствии будет проще протянуть. В итоге должно получиться так, чтобы провод входил с торца и под небольшим изломом прокладывался далее, к обратному концу рукоятки, на которой будет расположено жало паяльника.

Высверливаем более тонкие отверстия под углом для упрощения протяжки проводов

Теперь необходимо сделать так, чтобы тянущиеся от гнезда питания вдоль ручки провода не мешали при работе с паяльником. Для этого, от отверстий до того края, где будет расположено жало, я прорезал пазы. Сделать это несложно при помощи обычного канцелярского ножа. Конечно, если бы рукоятка делалась из сосны, резать по волокнам было бы гораздо проще, однако такой материал был «отметён» сразу. Причиной тому стало то, что дополнительное покрытие ручки не планировалось, а значит, была вероятность того, что руки при работе могут испачкаться в смоле.

Прорезаем пазы, в которые впоследствии будет проложен провод

Когда пазы прорезаны, их желательно немного подработать обычным круглым надфилем. Ведь несмотря на кустарное производство паяльника на 12 В, им предполагается работать, а значит, аккуратность здесь будет совсем не лишней. В итоге, получилась рукоятка с отверстиями с двух сторон и пазами под провод, которая готова к дальнейшей работе – сборке начинки устройства для пайки проводов.

Рукоятка готова, можно приступать к сборке

Паяльник с резистором в качестве нагревательного элемента

Интересную конструкцию можно реализовать, применяя мощный резистор. С его помощью можно изготовить паяльник своими руками. Для сбора такого устройства понадобятся следующие детали:

Резистор серии ПЭВ, рассчитанный на мощность до 10 Вт, с номиналом от 15 до 27 Ом. Следует учитывать, что подключаться он будет в сеть напряжением 12В или 24В.
Медный стержень. Он будет исполнять роль жала паяльника. Следует учитывать, что внешний диаметр стержня должен соответствовать внутреннему диаметру отверстия резистора. Стержень должен плотно фиксироваться в этом отверстии. Можно предусмотреть отверстие, в которое будет вкручиваться болт для фиксации стержня.
В качестве нагревательного элемента используется готовая спираль, которая присутствует в резисторе. Она рассчитана на конкретное сопротивление и обеспечит необходимую мощность рассеяния.
Шнур питания с вилкой.
Ручку для крепления резистора. Она должна быть выполнена из диэлектрического материала и обладать высокими термоизолирующими свойствами. Кроме этого для удобной работы ручке необходимо придать эргономически обоснованную форму.

Если такой аппарат планируется использовать для решения широкого круга задач, целесообразно подключать его к регулятору мощности.

Физические показатели

Такой паяльный инструмент должен обладать некоторыми физическими характеристиками, которые стоит учесть при его создании. Ниже представлен перечень таких показателей:

напряжение, подающееся на припой;
мощность элемента нагрева;
регулировка мощности;
конструкция жала;
метод нагрева припоя;
конструкция ручки;
цена.

Напряжение, подающееся на паяльник, определяет мощность такого изделия. Оно может быть переменным (220 В) или постоянным (низковольтным) 12 или 24 В. Мощность агрегата определяется значениями с шагом 20 Вт, например, 40, 60, 80 Вт. Стоит отметить, что оборудование с регулятором мощности становится просто незаменимым в руках инженера.

Такое оборудование содержит минимальное число элементов, его относительно легко сделать самостоятельно.

Уменьшение минимальной мощности для комфортной пайки

Изначально паяльная насадка на минимуме жарит 450-500 градусов, что сразу окисляет припой. Паять при такой температуре полупроводники и микросхемы не рекомендуется.

Для регулировки нужно снять синюю пипку на регуляторе мощности. Под пипкой будет шлиц под отвертку. Если повернуть шлиц, то можно изменять положение регулировочного кольца относительно клапана.

Уменьшаем подачу газа на минимуме:

Устанавливаем регулятор на минимум.
Откручиваем шлиц.
Поворачиваем регулятор на максимум.
Закручиваем шлиц.
Аккуратно поворачиваем регулятор в сторону минимума пока он не перестанет поворачиваться – клапан закрыт. Поворачиваем регулятор на пару миллиметров в сторону максимума.
Откручиваем шлиц.
Поворачиваем кольцо в минимальное положение.
Закручиваем шлиц.

Плюсы такой настройки:

Жало не так быстро обгорает. При 450-500 градусов жало обгорит очень быстро.
При пайке припой не окисляется.
Уменьшается расход газа.
Паяльник меньше шумит.
Из сопла на насадке не дует зверский поток горячего воздуха, отпаивая все вокруг.

При минимальном положении регулятора мощности в режиме горелки пламя не горит. По-моему, это не проблема.

Читать также: Самодельная рама для минитрактора

Самодельный паяльник из резистора

Для производства в домашних условиях разных инструментов, любители часто применяют всевозможные подручные средства. Паяльник на основе резистора удобен в применении, надежен и прост.

Как и в предыдущем случае, вам будет нужна медная и стальная проволока, а еще двухсторонний текстолит. Кроме перечисленных ранее элементов, потребуется шариковая ручка для корпуса и специальный резистор с сопротивлением от 5 до 10 ОМ.

Алгоритм действий следующий:

Удалите краску с резистора скальпелем или наждачной бумагой. Он при этом должен быть подключен к регулируемому источнику питания.
Когда резистор будет тщательно очищен от краски, удалите одну из его ног, а вторую используйте как токовод или крепежный элемент.
В той части резистора, где вы удалили ногу, просверлите отверстие диаметром 1 мм с целью установки жала.
Отверстие раззенкуйте сверлом с большим диаметром, чтобы жало паяльника с чашечкой не соприкасались.
Над филем выполните пропил круглой формы для крепления токовода на глубину две три от толщины.
Для токовода можно взять хорошо лудящуюся пружинку, колечко которой обязано плотно надеваться на чашку.
Изготовьте из текстолита плату, которая должна иметь широкую часть для припаивания токовода и рассеивания тепла, а также среднюю для корпуса ручки и узкую для проводков и кембрика.

https://youtube.com/watch?v=yFHqd2w1ZE0

Затем приступайте к сборке конструкции. Наденьте токовод из пружинки на переднюю чашечку и припаяйте тоководы к текстолитовой плате. Установите жало, одев его предварительно в керамику или слюду, чтобы не было доступа тока. Затем припаяйте провода к плате. Для элемента питания рекомендуется использовать регулируемый прибор.

Что касается особенностей использования самодельных мини-паяльников, то в применении они никак не отличаются от заводских моделей. Единственное — вы сможете сэкономить свои деньги. Благодаря таким приборам вы сможете самостоятельно делать даже миниатюрные бытовые паяльные работы.

Изготовление своими руками

Если использование газового паяльника не связано с профессиональной деятельностью, и он служит для какого-нибудь мелкого ремонта в условиях отсутствия электричества, то можно изготовить его самостоятельно.

Конечно, такой паяльник не будет обеспечивать соблюдение параметров пайки с такой же точностью, как инструмент заводского изготовления. Но он всегда выручит при необходимости припаять несколько проводов.

И это тем более актуально, что материалы для изготовления почти всегда есть под рукой, а если чего-то не хватает, то можно докупить эти запчасти совсем недорого в любом хозяйственном магазине.

Итак, для работы понадобятся:

зажигалка;
отрезок медного провода диаметром 4 мм и длиной около 10 см;
отрезок тонкого гибкого провода диаметром 0,5-1 мм и длиной около 1 м;
изоляционная лента.

Зажигалку для изготовления газового паяльника можно использовать любую. Главное, чтобы она была прочная и все механизмы, кроме, может быть, резервуара для газа, были металлическими.

Пластмассовая зажигалка очень быстро оплавится и работать не будет. Идеально, если зажигалка с маленьким кожухом, защищающим пламя от ветра. Ведь может возникнуть необходимость пайки и на улице.

Еще удобнее получится, если взять зажигалку для розжига бытовых газовых плит. Только в этом случае она должна быть с металлической трубкой.

Из отрезка медного провода диаметром 4 мм, освобожденного от изоляции, сгибается жало удобной конфигурации с расчетом, чтобы его можно было прикрепить к корпусу или к трубке зажигалки и провод находился над пламенем. Рабочий конец жала нужно заточить напильником или используя точильный станок.

Тонким проводом жало приматывают к зажигалке. Если это зажигалка обычная, которой пользуются для прикуривания, то поверх тонкого провода необходимо намотать несколько слоев изоляционной ленты, чтобы при работе не обжечь руки.

Для кухонной зажигалки можно этого не делать, потому что держать ее придется за пластмассовый корпус. Для такого самодельного паяльника можно добавить в конструкцию еще и ветрозащитный кожух, изготовленный из полоски жести, согнутой в цилиндрическую форму.

https://youtube.com/watch?v=yVtsL-CWW80

Вся работа по изготовлению займет от силы 10-20 минут. Несмотря на простоту и примитивность конструкции, получится настоящий газовый паяльник, в котором реализован принцип нагрева жала горящим газом.

Идея №2 – Вторая жизнь шариковой ручке

Есть еще одна необычная, но в то же время простая идея того, как сделать паяльник своими руками из подручных материалов для пайки мелких деталей или smd компонентов. В этом случае нам опять-таки пригодится резистор, но теперь уже не ПЭВ (как в прошлом варианте), а МЛТ, мощностью от 0,5 до 2 Ватт.

Итак, для начала Вы должны подготовить следующие материалы:

Шариковая ручка простейшей конструкции.
Резистор с характеристиками: сопротивление 10 Ом, мощность 0.5 Вт.
Двухсторонний текстолит.
Медная проволока диаметром 1 мм, ее можно смотать со старого дросселя или купить в магазине электрики одножильный медный провод в изоляции и аккуратно снять ее канцелярским ножом
Стальная или медная проволока диаметром не более 0,8 мм.
Провода для подключения к сети.

Сделать паяльник из ручки в домашних условиях довольно просто, нужно всего лишь выполнить следующие этапы:

Снять слой краски с поверхности резистора. Эту операцию можно провести с помощью шкурки, надфиля или напильника, в крайнем случае, ножа. Главное не перестараться, чтобы не повредить резистор. Если краска плохо снимается, подключите изделие к регулируемому источнику питания и немного нагрейте. Из бочонка выходит 2 проволоки, одну из них срежьте и просверлите в этом месте отверстие под медную проволоку (диаметр 1 мм). Чтобы проволока не соприкасалась с чашечкой (этого нужно обязательно избежать), сделайте раззенковку более толстым сверлом, как показано на фото ниже. Помимо этого нужно сделать небольшой пропил для проволоки прямо на чашечке резистора. В этом вам опять поможет треугольный надфиль.

Выгните стальную проволоку по форме ручки с креплением в виде кольца, диаметром, как у выпила на чашечке. Если у вас медная проволока, то необходимо зажать чашку в ней и сделать закрутку с помощью пассатижей, чтобы контакт был надежным, но не перестарайтесь, иначе вы помнете корпус. Помните, что проволока должна быть без лаковой изоляции.

Аккуратно из двухстороннего текстолита выпилите плату своими руками, точно такую же, как показано в примере на фотографии. Необязательно покупать именно новый лист текстолита. Можно лобзиком выпилить подходящий кусок из любой ненужной двусторонней платы

Или вообще обойтись без нее: скрутить проволоку с проводами, и присоединить их к ручке с помощью суперклея. Главное нужно обратить внимание, чтобы расстояние между нагревательным элементом и ручкой было больше 5 см, иначе пластик может расплавиться. Далее нужно собрать самодельный паяльник из ручки, что не должно вызвать сложностей

Далее нужно собрать самодельный паяльник из ручки, что не должно вызвать сложностей.

Остается установить тонкое жало в посадочное место. Чтобы медная проволока не прожгла резистор, нужно сделать защитный слой из кусочка слюды либо керамики между задней стенкой и жалом.

Последнее, что нужно сделать – это подключить самоделку к блоку питания на 1 А и напряжение не более 15 Вольт с помощью проводов.

Вот и вся технология создания самодельного мини паяльника в домашних условиях. Как Вы видите, ничего сложного в изготовлении этого инструмента нет, и вы легко с этим справитесь, а все материалы можно найти у себя дома, разобрав старую технику или поискав их в закромах.

https://youtube.com/watch?v=niCA8vHEVco

Устройство из шариковой ручки

Как видно на фото мини паяльников, одним из популярных вариантов является инструмент, сделанный из шариковой ручки.

Вам понадобится: шариковая ручка, резистор, провода, кусок текстолита, проволока (медная и стальная), изоляционный материал.

Последовательность шагов:

Очистите резистор, отрежьте ножку и сделайте отверстие в торце.
Нарежьте резьбу на корпусе чашечки.
Проволоку согните в кольцо.
Изготовьте плату из текстолита и припаяйте к ней провода.
Кольцо и проволоки припаяйте к резистору.
Закрепите жало в подготовленном отверстии.
Положите изоляцию;
Возьмите ручку и поместите в ее корпус плату. Устройство готово к применению.

Как сделать газовый паяльник?

зажигалку с металлическими механизмами;
медный провод диаметром 4 мм;
кусок тонкого гибкого провода размером 1 мм;
изоленту.

Газовый паяльник для пластика и других материалов собирается так:

Из предварительно очищенного от изоляции провода создают жало подходящей конфигурации. Сделать нужно так, чтобы его можно было закрепить на корпусе. Рабочий конец жала затачивают напильником.
С помощью тонкого провода жало соединяют с зажигалкой.
Сверху все обматывают изолентой.
Проводят тестирование готового устройства.

Применение горелок для твердой пайки и для пайки латунью

Пайка позволяет выполнить неразъемное герметичное соединение двух металлических деталей путем своеобразного «склеивания» их неким расплавленным материалом — припоем. Последний должен проявлять высокую адгезию по отношению к соединяемым металлам, то есть быть весьма «прилипчивым», и обладать достаточной прочностью после застывания.

Температура плавления припоя должна быть выше, чем рабочая температура, при которой эксплуатируется паяное изделие; и в то же время ниже, чем температура плавления основного материала.

Газовая горелка как раз и нужна для того, чтобы нагреть припой и сделать его таким образом достаточно вязким.

Очевидно, что для удобства работы ее факел должен сохранять стабильную форму и температуру.

Преимущество данного инструмента заключается в способности обрабатывать зоны с большой площадью — электропаяльнику такая задача окажется не под силу.

При этом простенькую маломощную горелку можно без особых хлопот изготовить своими руками.

С помощью самодельной горелки можно будет сделать массу полезных дел. Ее возможностей окажется вполне достаточно для пайки медных и латунных сосудов, входящих в состав радиаторов, интеркулеров и теплообменников, а также для пайки с применением твердых припоев.

Кроме того, только с помощью данного инструмента можно осуществить разборку радиатора с целью замены его сердцевины, а также выполнить замену в нем сот.

Пригодится такая горелка и в ходе ремонта кузова, при котором высокая температура не только не нужна, но и весьма нежелательна, так как может вызвать коробление этой части автомобиля.

Выполнить реставрацию небольшого поврежденного участка, запаять латунью прорехи, осуществить «ювелирную» рихтовку — для всех этих работ данный инструмент окажется вполне подходящим.

Незначительный нагрев понадобится и в том случае, если необходимо демонтировать деталь, посаженную с натягом, то есть запрессованную.

Это может быть обойма подшипника или какая-нибудь втулка.

Данный метод особенно эффективен, если входящие в соединение детали выполнены из материалов с разными коэффициентами теплового расширения.

Как сделать паяльник своими руками

Итак, чтобы сделать паяльник с тонким жалом нам необходимо собрать основные материалы. Как правило, их можно найти в гараже, если нет, то ближайший рынок вас точно выручит. Мы решили рассказать самый простой способ, для этого не нужно будет сильно тратиться

Особенное внимание мы остановили на тонкой жиле паяльника, ведь именно ее и не хватает многим электрикам, а затачивать старый не всегда удобно и целесообразно. В другой статье мы делали дрель из подручных материалов, ее также будет интересно прочесть

Вот такие материалы нужно собрать:

Шариковую ручку.
Резистор МЛТ-0.5, его сопротивление должно составлять 5-10 Ом.
Двухсторонний текстолит – 10х30 мм.
Стальную проволоку диаметром в 0.8 мм.
Небольшой кусок медной проволоки диаметром в 1 мм.

Пошаговая инструкция

Если вы будете выполнять только так, как написано – паяльник своими руками из резистора сделать получится. Способ не сложный даже ребенок сможет справиться с ним без особых усилий.

В первую очередь нужно снять краску с поверхности резистора, можно использовать обычный нож. Если слишком плохо слазит, тогда подключите резистор к источнику питания и немного прогрейте его.
Подготавливаем бочонку, из нее выходит две проволоки, одну нужно срезать. В этом месте сверлим отверстие под медную проволоку, ее диаметр составляет 1 мм. Помните, проволока не должна соприкасаться с чашечкой, для этого сделайте раззенковку более большим сверлом, вот так это выглядит на фото. В конечном результате делаем небольшой пропил для токовода на чашечке резистора.
Берем стальную проволоку и выгибаем ее в форме обычного кольца. Диаметр должен соответствовать пропилу на резисторе.
Их двух стороннего текстолита нужно выпилить плату, вот так это выглядит на фото. По размерам ориентируетесь сами, ведь может немного отличаться размер ручки и вашей проволоки.
Собираем все между собой, самодельный паяльник на этом этапе не вызывает никаких сложностей.
Устанавливаем тонкое жало паяльника в посадочное место. Здесь будьте аккуратны, всю конструкцию можно спалить. Чтобы проволока из меди не прожгла резистор делаем защитный слой, используя кусочек слюды или другого материала, которые есть у вас под рукой. Узнайте, как сделать ПК в авто.
В конечном результате нужно подключить самодельный паяльник к сети. Для этого можно использовать обычный блок питания на 1 А. Помните, напряжение не должно быть больше 15 Вольт, если 12 – это также подойдет. В этом деле больше совсем не означает лучше.

Вот мы с вами и разобрали, как сделать паяльник своими руками из ручки, резистора и проволоки, как видите, сложностей особых нет. Но, проявить определенные умения придется.

Но, даже не смотря на это все, купить паяльник такого типа гораздо проще, он не стоит огромных денег. Так что перед тем, как приступать к его сборке подумайте хорошо, стоит оно того или нет.

Распространённые ошибки

Существует несколько немаловажных нюансов, которые должны учитываться в процессе сварки ППР труб. Пренебрежение такими особенностями негативно сказывается на качестве соединений и существенно сокращает срок эксплуатации готовой системы.

Неправильная выдержка времени сварки

Пайка ППР труб предполагает точное соблюдение технологии. Слишком долгий нагрев вызывает сужение отверстие, что может стать причиной недостаточной теплоотдачи радиатора и излишнего давления внутри системы.

Диаметр трубы (мм.)	Время сварки (сек.)	Время нагрева (сек.)
20	4	5
25	4	7
32	4	8
40	6	12
50	6	18
63	6	24
75	8	30
90	8	40
110	10	50

Слишком глубокое вдавливание в фитинг

Чрезмерное погружение трубы способствует критическому уменьшению внутреннего диаметра трубопроводной системы. Чтобы сделать соединение правильно, необходимо ещё до нагрева аппаратом выполнить на трубе отметку, в соответствии с которой осуществляется стыкование.

Загрязнение соединяемых элементов

Вода и загрязнения на поверхности труб и фитинговых изделий не позволяют обеспечить полноценную герметичность собираемой конструкции. Перед тем, как приступать к пайке, потребуется удалить всю влагу и скопившуюся пыль.

Поворот труб в фитингах

После выполненного сваривания категорически нельзя осуществлять вращение составных элементов или их выворачивание. Результатом такого действия может являться появление протечек в процессе эксплуатации трубопровода.

Неправильный выбор оборудования

Инструмент для сварки полипропиленовых труб элементов должен строго соответствовать техническим характеристикам труб. Помимо паяльного прибора и специальных ножниц требуется приобрести маркёр, уровень, строительную рулетку и торцеватель.

Как добиться безопасности

Тем, кто интересуется вопросом, как сделать горелку в домашних условиях, нужно сперва понять все меры безопасности. Для того чтобы самодельная конструкция вышла эффективной в работе, необходимо постоянно следовать чертежам прототипа и вносить туда свои изменения не нужно.

Очень часто возникает ситуация, когда пламя неровно горит и сильно дымится. Для избавления от подобного эффекта следует повернуть корпус на резьбе форсунки на себя. Делать такое нужно до того времени, когда газ будет давать хороший и желаемый оттенок, а также струю огня. Если резьба форсунка очень свободно ходит, её необходимо уплотнить лентой.

Чтобы маленькая газовая мини-горелка или другая конструкция, сделанная своими руками, была безопасной в использовании, её требуется перед первым запуском и в последующем время от времени проверять на герметичность

Особенное внимание нужно обратить на паяльные соединения, места совмещения разъёмов, рукавов и другие важные моменты. После этого необходимо подождать, немного открыв вентель

Ждать следует до того времени, когда пойдёт пламя. Все этапы происходят на автомате, поэтому дополнительных действий предпринимать не нужно. После этого только требуется отрегулировать уровень пламени и можно начинать работу.

Для того чтобы изготовить газовый резак своими руками, достаточно желания, некоторого количества свободного времени и нескольких самых простых составных частей. Российские умельцы давно придумали несколько вариантов конструкций, которые могут быть собраны любым желающим. По своим характеристикам таким изделия, конечно же, уступят изготовленным в заводских условиях. Тем не менее, они окажутся полезными при необходимости выполнить незначительные объемы по резке металла.

Принцип работы

Принцип действия заключается в том, что газ, находящийся в резервуаре под давлением, выходит наружу, ограниченный регулятором пламени, и сгорает, перемешиваясь с кислородом, содержащимся в воздухе.

В этом режиме можно использовать инструмент, как газовую горелку. Интенсивность пламени устанавливается в зависимости от характера выполняемых работ. Запускаться процесс может как от внешнего источника огня – спички или зажигалки, так от встроенного механизма с пьезоподжигом.

Второй вариант, несомненно, лучший, так как избавляет от необходимости иметь зажигалку в дополнение к комплекту паяльника. А если вдруг использование газового паяльника необходимо вдали от «цивилизованных» мест, то оказаться вдруг «без огонька» для некурящего человека вполне реально.

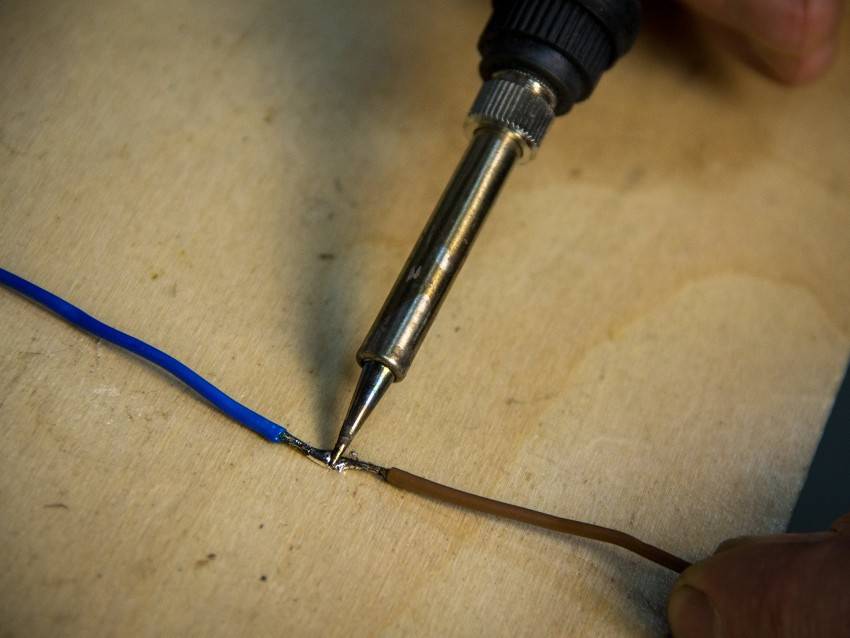

В режиме горелки газовый паяльник может использоваться для выпаивания компонентов электронных схем, разогрева резьбовых соединений с целью облегчения их разборки, пайки крупных деталей с использованием тугоплавких припоев, разогревающего инструмента для труб водопровода и отопления, замороженных в результате аварий, размягчения слоев краски или аналогичных покрытий для последующего удаления их с поверхности, а также для разогрева термоусадочных изоляционных трубок при электромонтажных работах. В некоторых случаях горелку паяльника используют даже для обжарки барбекю.
