Сверление отверстий в дереве

Как сделать простую сверлильную стойку для электродрели

Первый вариант самодельной конструкции, несмотря на свою простоту, сочетает в себе сразу несколько плюсов: низкая себестоимость и функциональность.

Затраты на реализацию этой задумки минимальные. В любом случае такая самоделка обойдется дешевле покупки самой примитивной заводской модели.

Идея изготовления стойки под дрель своими руками принадлежит автору YouTube канала MakeTools. Основной материал для изготовления конструкции — профильная труба с толщиной стенки 1,5 мм.

Размер станины сверлильной стойки — 300х300 мм (однако можно сделать основание больше, если в этом есть такая необходимость).

Высота вертикальной стойки — 500 мм (опять же, можно изменить в большую или меньшую сторону, если надо).

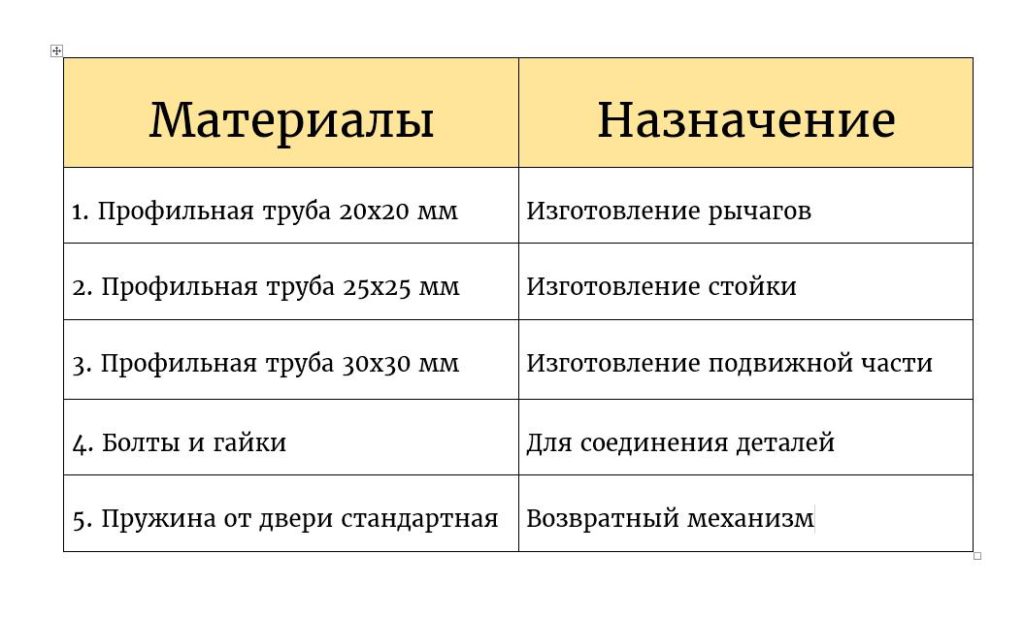

Подвижная Т-образная часть, к которой крепится электродрель, состоит из двух деталей: вертикальной (длина — 150 мм) и горизонтальной (длина — 100 мм).

Дополнительно используются крепежные элементы в виде болтов и гаек разного размера: М10 — для соединения деталей, М8 — для крепления дверной пружины (возвратного механизма).

Приступаем к изготовлению стойки для дрели своими руками.

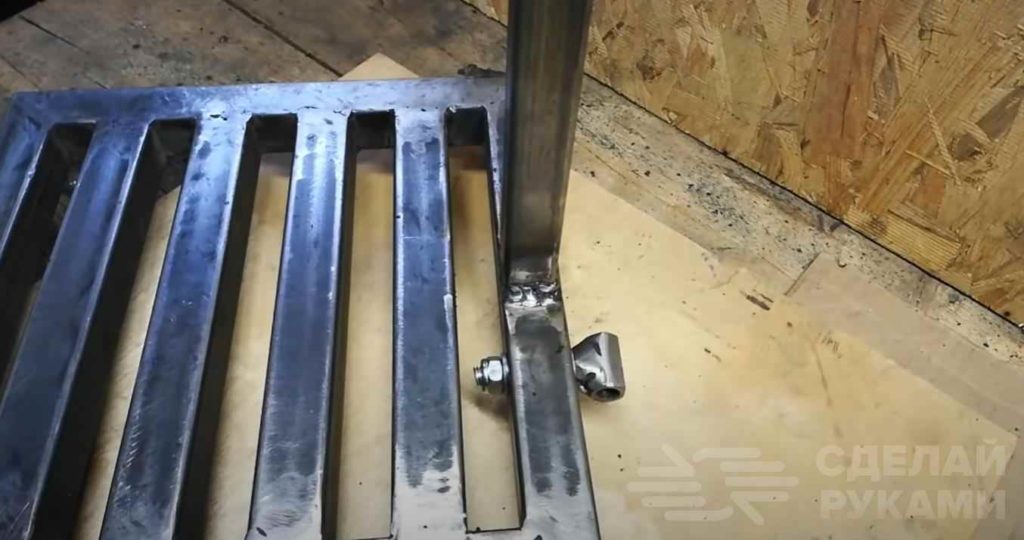

Первым делом необходимо будет изготовить станину (основание). Отрезаем четыре куска профтрубы с краями под углом 45 градусов, и свариваем их вместе.

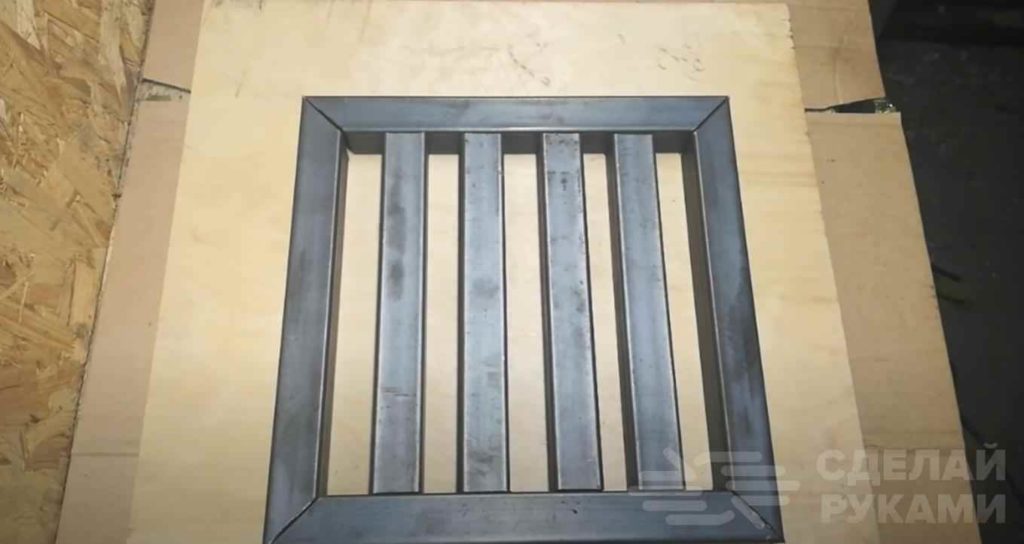

После этого отрезаем еще четыре заготовки, и привариваем их внутри получившейся рамки.

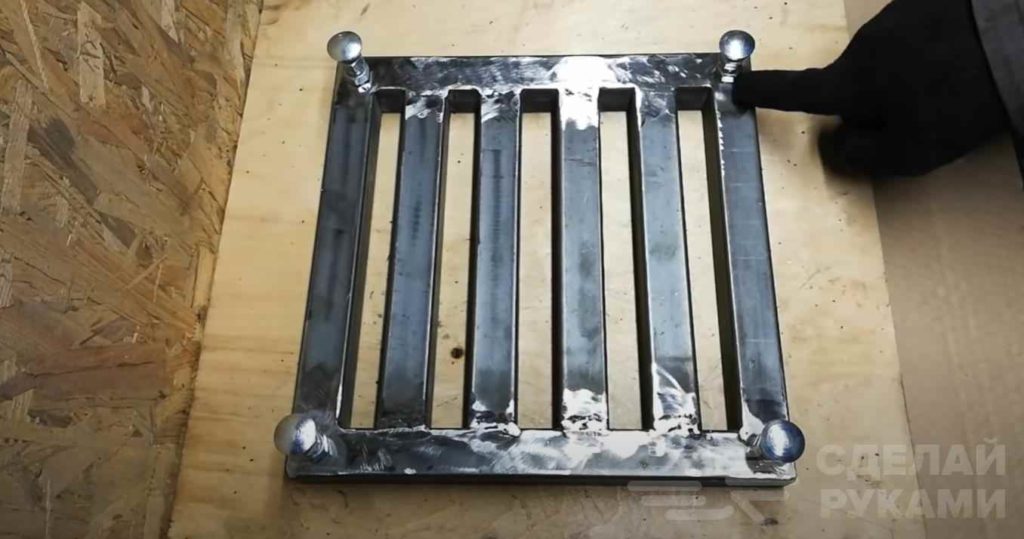

Далее необходимо будет сделать регулируемые ножки. Для этого сверлим в станине четыре отверстия по краям, и привариваем гайки. В них вкручиваем болты (они и будут выполнять роль ножек).

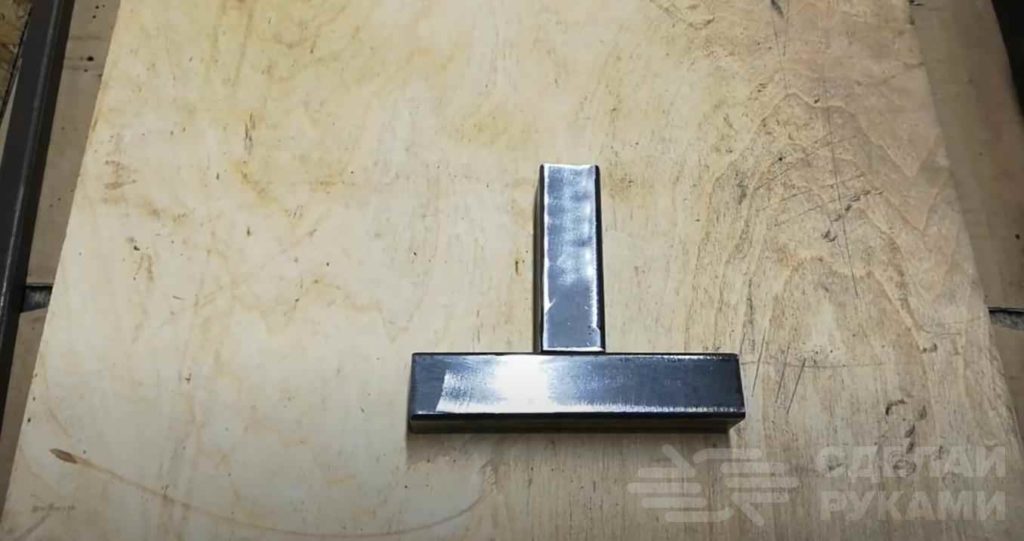

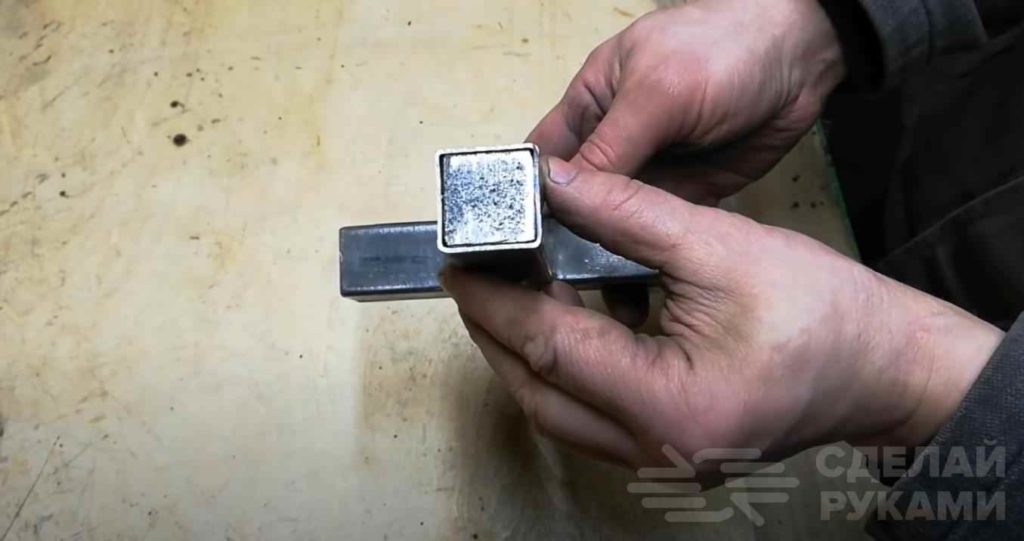

На следующем этапе изготавливаем подвижную Т-образную часть. Торцевое отверстие в коротком отрезке (держателе для дрели) надо будет заглушить. Из листового металла отрезаем кусок квадратной пластины подходящего размера, вставляем в профильную трубу, и обвариваем.

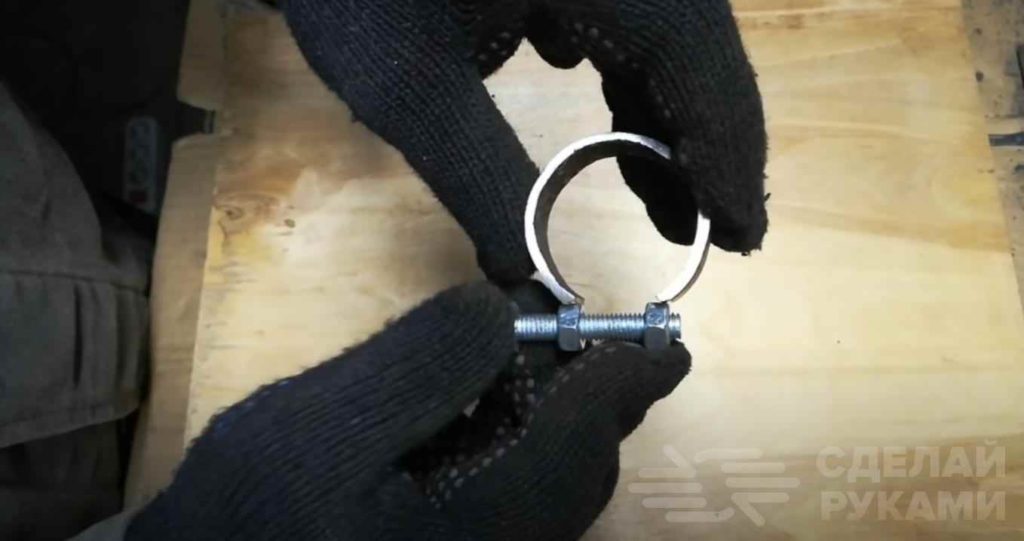

После этого необходимо изготовить хомут для крепления дрели. Его можно сделать из куска металлической круглой трубы. Разрезаем, подгоняем его по размеру, и затем привариваем две гайки.

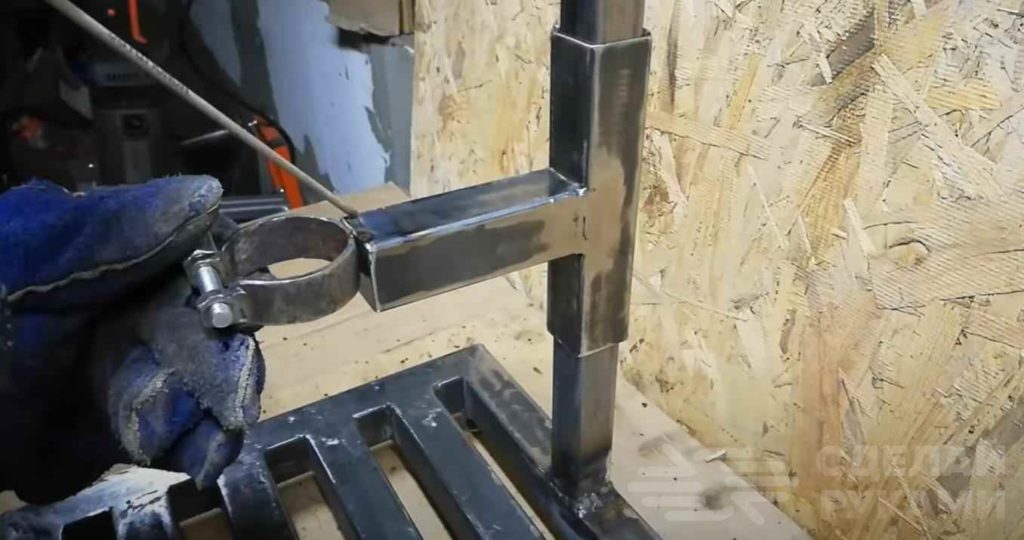

Отрезаем профильную трубу 25х25 мм (длиной 500 мм). Привариваем стойку к станине. Надеваем на нее подвижную часть. К держателю привариваем хомут.

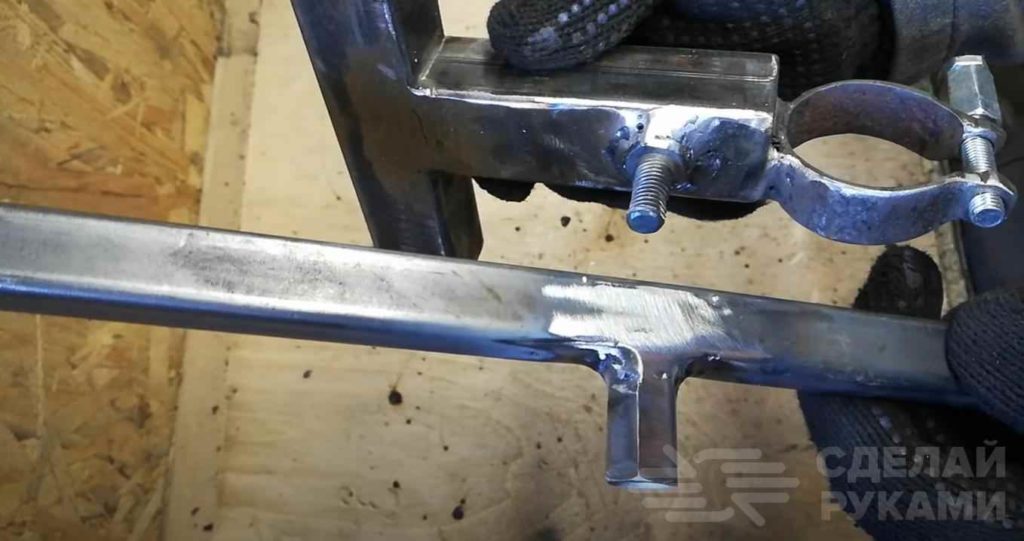

Теперь нужно будет изготовить приводной рычаг, который будет опускать подвижную часть вместе с дрелью.

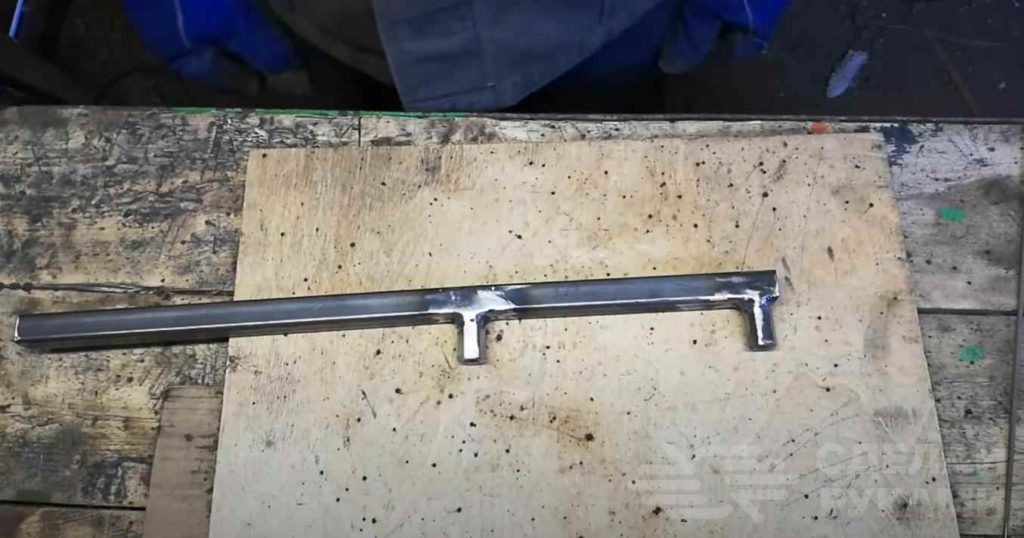

Отрезаем кусок профильной трубы 20х20 мм длиной 500 мм. Привариваем к рычагу удлиненную гайку, а к подвижной части надо будет приварить болт.

Далее необходимо изготовить еще один рычаг из профтрубы длиной 200 мм. С одной стороны профиля привариваем удлиненную гайку, с другой — болт. К длинному рычагу привариваем вторую удлиненную гайку.

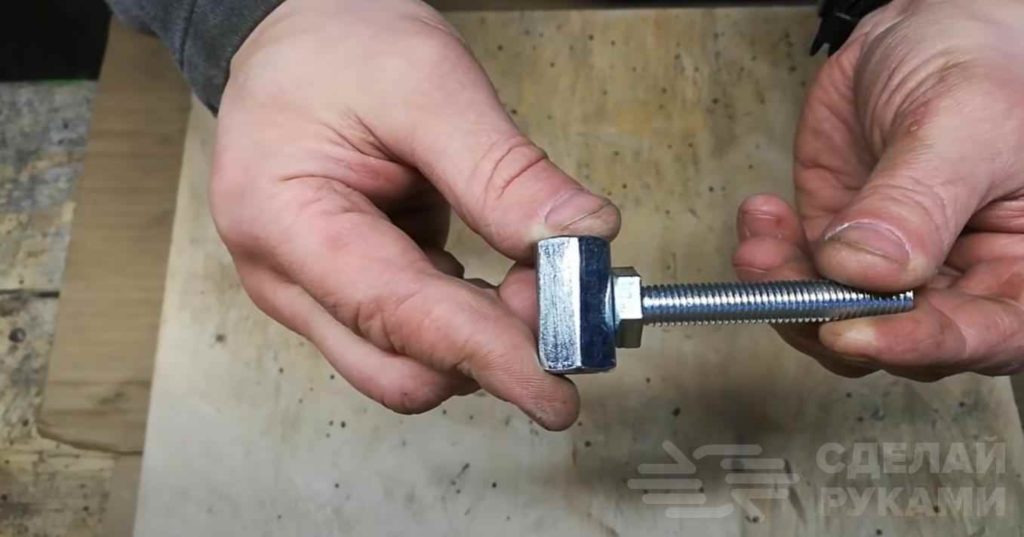

Изготавливаем еще одну деталь. К шляпке болта привариваем удлиненную гайку, как показано на фото ниже.

В станине стойки сверлим отверстие, вставляем и фиксируем деталь. Крепим к ней короткий рычаг. А к нему уже крепим приводной рычаг.

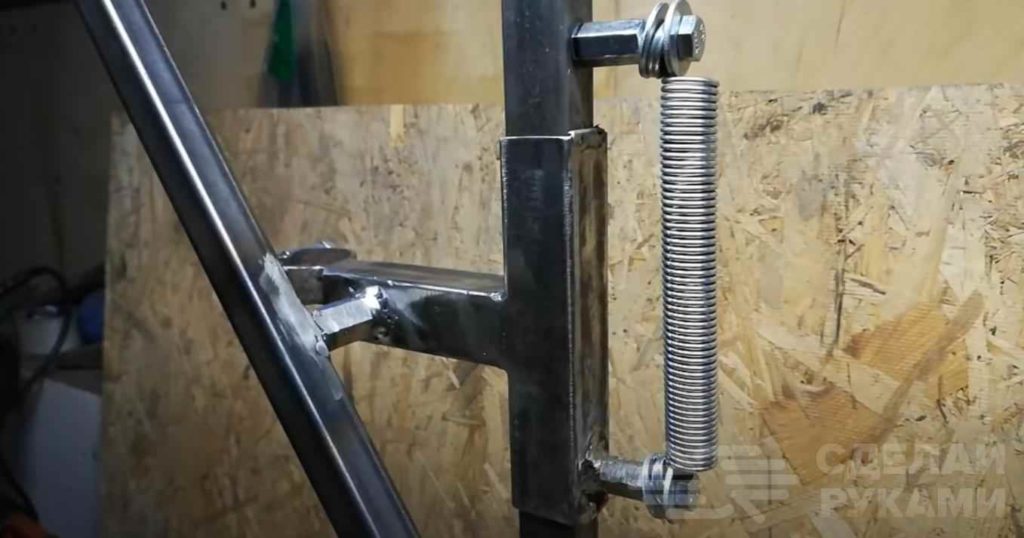

На последнем этапе останется только установить дверную пружину, которая после сверления заготовки будет возвращать в исходное положение механизм для перемещения дрели.  Фиксируется пружина при помощи двух удлиненных гаек и болтов.

Нижняя гайка приваривается к подвижной части, верхняя — крепится с помощью болтового соединения.

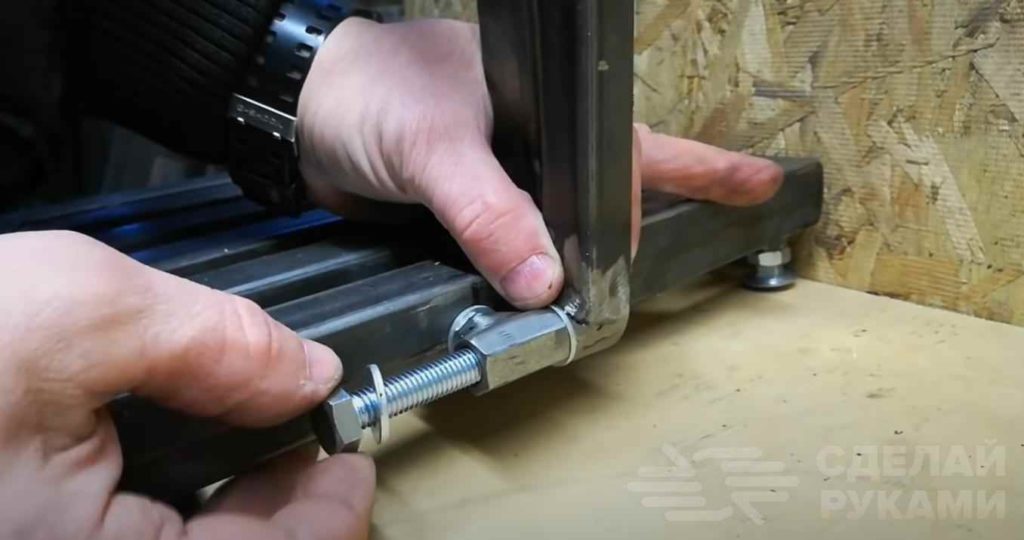

Для этого в стойке надо просверлить отверстие, в которое вставляется болт (изнутри профиля). На него накручивается удлиненная гайка. Зачищаем сварные швы и красим все элементы конструкции.

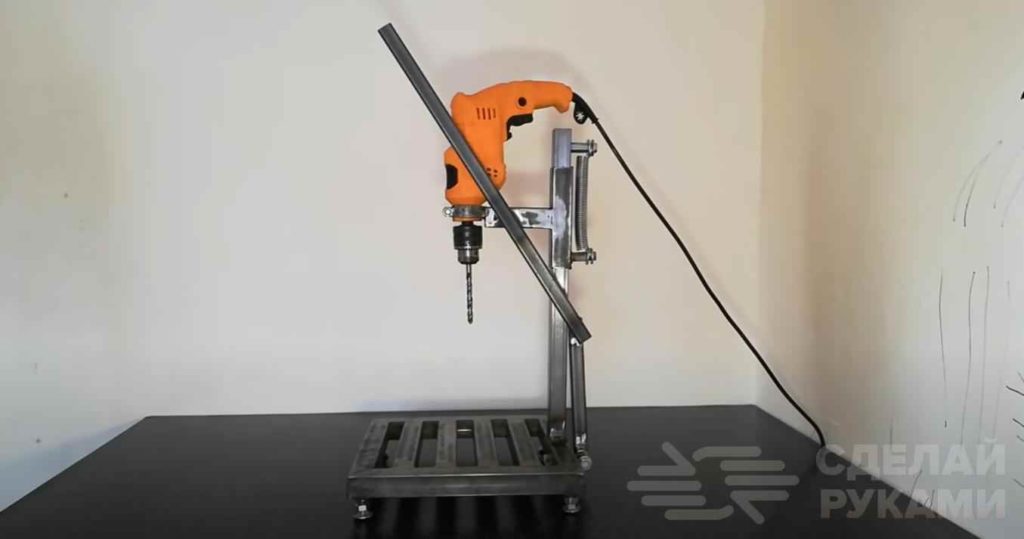

При помощи этого простого приспособления вы сможете просверлить вертикальные отверстия в заготовках из дерева, фанеры или металла, и не переживать, что что-то получится криво.

Пошаговый процесс изготовления основных деталей конструкции и сборки сверлильной стойки рекомендуем посмотреть в авторском видеоролике.

Принцип расчета

Например, имеется прямая фреза на 16 мм и копировальная втулка диаметром 30 мм. Требуется выполнить вертикальные отверстия под круглые верстачные упоры диаметром 21 мм. Подставив значения в формулу, находим размер вырезаемой в шаблоне окружности:

D = 21 + 30 – 16 = 35 (мм).

Нанесите на фанеру разметку и сделайте отверстие перовым сверлом соответствующего диаметра.

Отшлифуйте края и поверхности наждачной бумагой.

Используйте один кусок фанеры сразу для нескольких шаблонов. Только не забывайте подписывать отверстия, указывая калибр применяемой фрезы и диаметр вырезаемой окружности.

Как просверлить квадратное отверстие дрелью или инструкция по изготовлению держателя

Сверла для квадратных отверстий отличаются от обычных насадок. Причем отличие заключается не только в конструкции, но и особенностях применения фрез. Если надо проделать квадратный проем в деревянной или металлической заготовке, то для этого понадобится воспользоваться специальной долбежной фрезой. Она предназначена для работы совместно со специальными инструментами — сверлильные станки. Для реализации задачи также можно воспользоваться обычной дрелью.

Перед тем, как сверлить квадратные отверстия дрелью, понадобится изготовить специальное приспособление — держатель, посредством которого осуществляется фиксация оправки к инструменту. Если пришлось купить сверло для квадратных отверстий такого типа, как показано на фото ниже, то просверлить проем с его помощью дрелью без специального приспособлений невозможно.

Связано это с тем, что оправка должна упираться непосредственно в сам патрон. Хвостовик насадки имеет удлиненную конструкцию, поэтому обеспечить эффективное сверление отверстия не удастся, если оправка не будет зафиксирована в просверливаемой поверхности. Чтобы просверлить дрелью квадратный проем, необходимо изготовить держатель для дрели своими руками. Внешний вид самодельного держателя показан на фото ниже.

За счет этого приспособления можно просверлить квадратное отверстие, используя обычную дрель или перфоратор с цанговым трехкулачковым патроном. Чтобы самостоятельно изготовить держатель, понадобится воспользоваться подручными средствами, а именно:

• Металлические трубки, внутренние диаметры которых зависят от размера используемого инструмента и насадки
• Стальные пластинки толщиной не менее 4 мм
• Болты, гайки и рукоятка от дрели или болгарки

Принцип изготовления держателя на дрель для сверления квадратных отверстий имеет следующий вид:

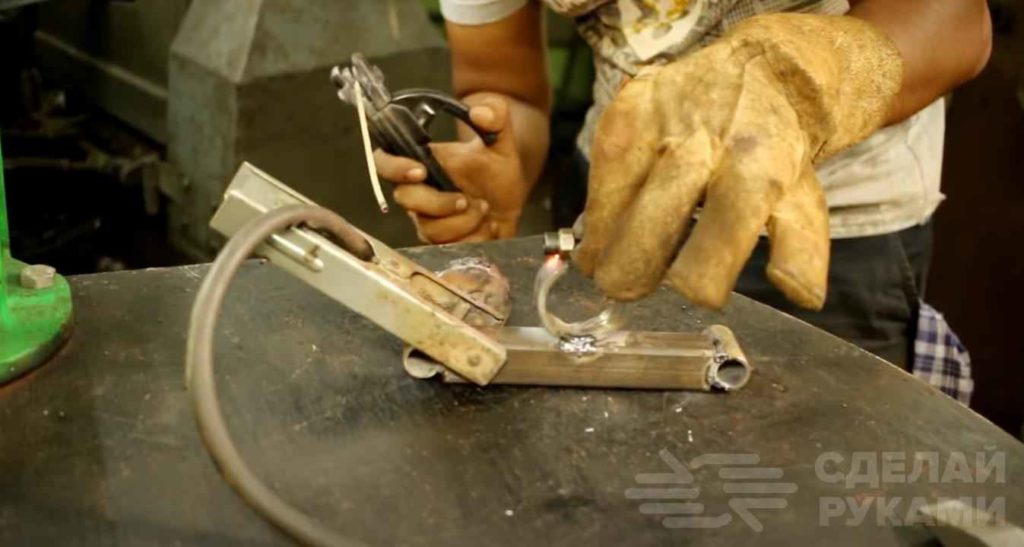

1. Первоначально изготавливается кронштейн для насадки. Используя две трубки разных диаметров, необходимо их соединить, получив тем самым деталь, как показано на фото ниже
2. Трубку меньшего диаметра следует разрезать пополам, и получаем стальной хомут
3. С одной стороны к трубке меньшего диаметра приваривается гайка, за счет которой будет осуществляться закручивание рукоятки
4. Привариваем болт к рукоятке и полученному креплению, предварительно закрутив на резьбу гайку
5. Получается готовое крепление для оправки квадратного сверла. После этого приступаем к изготовлению крепления для дрели. Для этого подготавливается аналогичный по конструкции стальной хомут, только уже большего диаметра
6. Соединяем полученные хомуты между собой, для чего понадобятся две стальные пластины. Свариваем хомуты этими стальными пластинами, получая готовое крепление для дрели под квадратное сверло
7. В пластинах предварительно необходимо сделать пазы, по которым будет осуществляться перемещение оправки. Оправка смещается в зависимости от глубины утапливания сверла при сверлении квадратного проема
8. В завершении остается покрасить полученную деталь, и прибегнуть к ее испытанию в действии

Подробный процесс описания по изготовлению приспособления под квадратные фрезы представлен в видео материале.

https://youtube.com/watch?v=ieCApQsHiXw

Такое приспособление исключает необходимость применения специальных дрелей, и позволяет просверлить квадратное отверстие необходимого размера. Недостаток такого приспособления в том, что крепежный хомут для оправки необходимо менять в зависимости от используемого диаметра сверла.

Направляющая для дрели своими руками

Предлагаем вашему вниманию третий бюджетный вариант самодельного устройства. Конструкция тоже довольно проста в изготовлении, но изготовлена из металла. Эта идея принадлежит автору YouTube канала Be Creative.

Материалы, которые потребуются для изготовления и сборки сверлильной стойки:

• профильная труба;
• металлические втулки;
• хомут для дрели;
• стальные пластины;
• направляющие;
• возвратные пружины.

В первую очередь необходимо изготовить подвижную часть стойки, к которой будет крепиться электродрель. В прошлом варианте она была деревянной, в этом — из профтрубы.

Отрезаем кусок квадратного профиля, и вырезаем на концах седловины. Потом к нему привариваем две втулки.

Посередине нужно приварить хомут для крепления электродрели. Изготовить его можно из куска круглой трубы, двух гаек и болта.

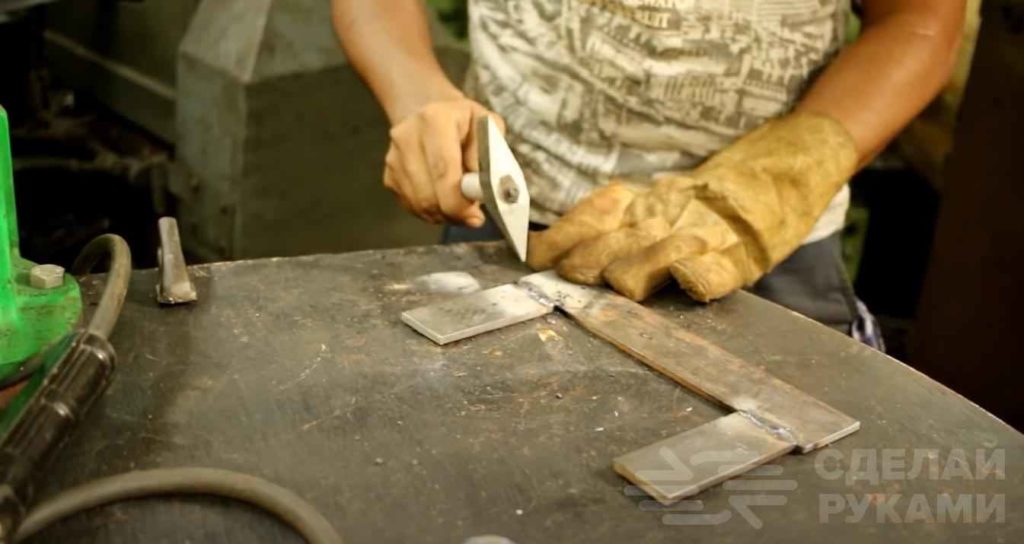

Далее отрезаем три куска стальной полосы, и свариваем из них основание стойки (опорную площадку).

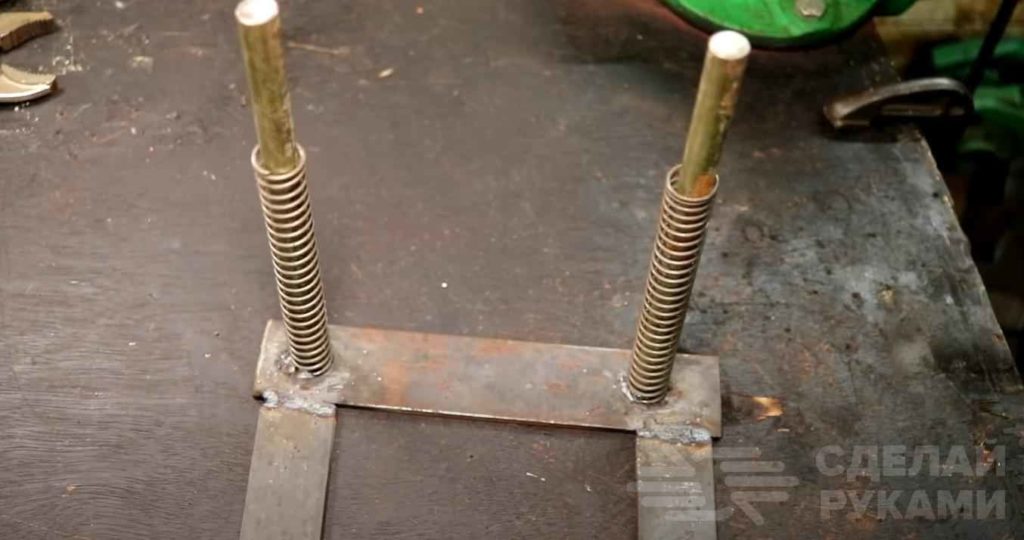

Привариваем к основанию направляющие из гладкой арматуры. Надеваем на них пружины.

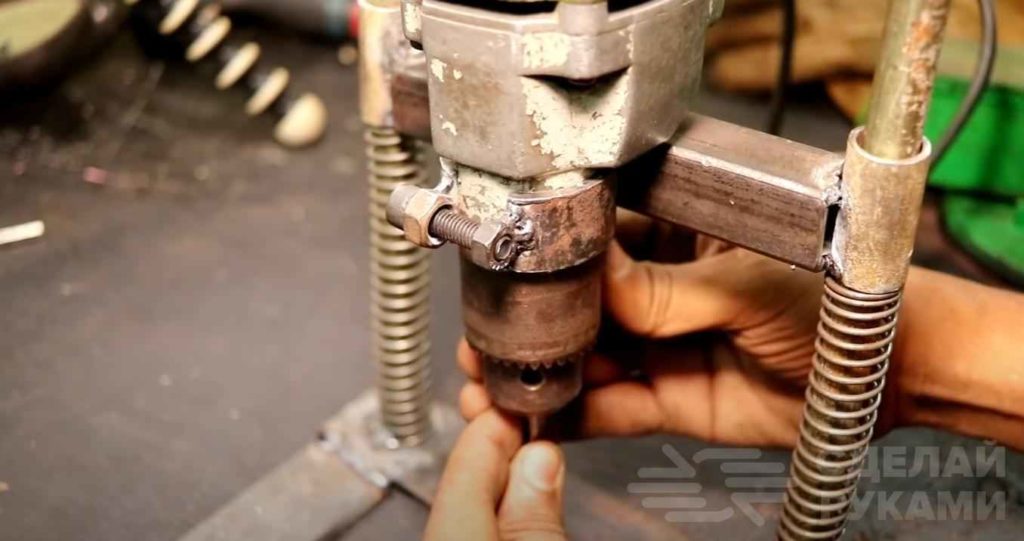

Фиксируем дрель с помощью хомута, и потом надеваем подвижную часть на направляющие.

Самодельная стойка для дрели готова. Да, она выглядит очень примитивно и хлипко, но зато изготовить ее можно очень быстро из обрезков металла.

Подробный процесс изготовления и сборки этой конструкции можно посмотреть на видео ниже.

Мощность и обороты при работе с металлом

Немаловажным фактором, является выбор инструмента, а именно перфоратора, дрели или шуруповерта, которым буду выполняться отверстия в металле. Если вы будете пользоваться дрелью с мощностью до 700Вт у вас не получится сделать сразу большого отверстия. Ручная дрель мощностью до 700Вт лучше всего использовать для высверливания отверстий диаметром до10-13мм.

Важно правильно выбрать обороты дрели или шуруповерта. Ведь при высоких оборотах, ваше сверло просто-напросто сгорит

Так вы его испортите.

Чем больше диаметр сверла, с которым вы работаете, тем меньшую скорость нужно выбирать.

Специальное сверло для изготовления деревянных заглушек своими руками

Здравствуйте, уважаемые читатели и самоделкины! В данной статье, автор YouTube канала «StoDel_56» расскажет Вам, как он сделал специальное сверло для изготовления деревянных заглушек.

Материалы. — Старое перьевое сверло по дереву — Доски — Аэрозольный лак — Наждачная бумага. Инструменты, использованные автором. — Шуруповерт — Циркулярная пила — Токарный, сверлильный станки — Сверла Форстнера — Точильный станок — Струбцины, маркер, стамески — Электронный штангенциркуль. Процесс изготовления. Итак, первым делом мастер выбрал подходящее, но уже старое перьевое сверло с шириной лопатки в 41 мм. Также он высверлил в бруске отверстие по диаметру хвостовика.

Расстояние, которое нужно получить мастеру между будущими резцами составляет 30 мм. С двух сторон лопатки он нанес соответствующую разметку, вставил сверло в брусок, и выровнял его относительно стола.

Далее делаются две прорези по разметке, причем сверло обязательно нужно перевернуть.

Для увеличения расстояния нужно сдвинуть направляющую возле станка на 0,3 мм, однако сделать это вручную будет достаточно сложно. Поэтому автор применяет достаточно простой прием, он складывает лист бумаги вдвое, и располагает такую подкладку между направляющей и бруском. В итоге полученный размер составил 29,8 мм. Это идеально подходит для поставленных задач.

Все готово, заготовки устанавливаются на токарный станок, и обрабатываются при помощи шлифовального диска и болгарки.

В ненужном бруске автор просверлил пробное посадочное отверстие сверлом Форстнера диаметром 30 мм. Как видно, все идеально подходит.

Также можно изготавливать и небольшие цилиндры, к которым приклеиваются декоративные накладки.

Авторское видео можно найти здесь.

Источник

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Как правильно просверлить отверстие

Для получения качественного отверстия мастер должен знать особенности эксплуатации сверлильного инструмента, а также тонкости подготовки поверхности перед работой.

Как вставить или извлечь сверло из инструмента

Современные приспособления для сверления оснащены кулачковыми патронами. Они состоят из следующих элементов:

• металлического корпуса;
• зубчатого кольца, которое вращается вокруг внешней части патрона;
• кулачков, расположенных внутри узла;
• зажимного ключа.

Кольцо вращается вокруг оси приспособления. В процессе движения кулачки сближаются, зажимая хвостовую часть сверлильного инструмента. Так вставляют сверло в дрель. Такая конструкция отличается высокой надежностью благодаря простоте исполнения. Кроме того, она позволяет использовать сверла любого диаметра. Чтобы вытащить сверло из дрели, необходимо повернуть кольцо в обратную сторону. Кулачки разойдутся, что позволит достать инструмент.

Разметка будущего отверстия

Для повышения точности работ используют технологию предварительного сверления. При смещении от центра с помощью зубила делают насечки, которые направляют сверло в нужную сторону.

Шаблон удобно использовать при обработке нескольких заготовок. Например, для одновременного сверления нескольких листов, соединенных струбциной.

Для получения точного отверстия, расположенного под определенным углом, используют специальные кондукторы. Они представляют собой планку небольшого размера с шаблонами для отверстий. Кондукторы применяются во многих отраслях промышленности. Сейчас существует множество видов, среди которых:

• накладные;
• поворотные;
• универсальные;
• скользящие;
• закрепляемые.

Заточка сверла

Во время частого использования сверла могут затупиться. Заточить инструмент можно самостоятельно или обратиться к специалисту. Если вы решили сделать это самостоятельно и не имеете навыков, лучше потренироваться на старом инструменте. При заточке главное — не нарушать нужную геометрию и придерживаться определенного градуса. Заточку можно делать вручную или на электрическом станке.

• Металлические аналоги сверл изготавливаются из более мягкого металла. Их заточку можно сделать вручную, используя напильник.
• Используя электрический станок, сверло сильно перегревается. Избежать этого можно, если его постоянно окунать в воду. Либо организовать льющуюся на кончик сверла струю воды.

Как сверлить перьевым сверлом

stephen jones (steve p2008), flickr.com CC BY

В строительно-отделочных работах сверление отверстий занимает не главенствующую, но достаточно заметную роль. И лишь на первый взгляд кажется, что сверлить просто – жми на кнопочку дрели и все. Каждый материал требует выбора подходящего сверла, нужных оборотов и давления на дрель, способа охлаждения сверла и отвода стружки – все это с опытом чувствуется буквально интуитивно. А новичкам помогут наши советы.

Для начала определимся, сможет ли имеющаяся дрель справиться с теми отверстиями, которые вы хотите просверлить. Определяющим параметром при этом является мощность дрели. Обычная бытовая дрель мощностью 500-600 Вт справляется с отверстиями до 10 мм в стали и до 25 мм в дереве. Ударная дрель такой же мощность способна просверлить отверстие до 13 мм в бетоне или кирпиче. Если ваша работа требует большего, то и дрель выбрать надо помощнее.

Выбор инструмента и режимов сверления сильно зависит от материала, который предстоит сверлить и диаметра отверстия.

Как правильно сверлить дерево, фанеру, ДВП?

Со сверлением небольших отверстий в мягких материалах особых проблем не возникает даже у новичков. Сильно давить на дрель не нужно, обороты должны быть чуть выше средних – отверстие при этом получается чище. Слишком высокие обороты могут привести к тому, что сверло от трения раскалится, дерево начнет гореть. Это хороший способ добыть огонь, но деталь будет испорчена.

Для отверстий диаметром до 10 мм можно использовать обычные спиральные сверла для металла. При сверлении в дереве глубоких отверстий, особенно в смолистых породах, сверло нужно почаще (через каждые просверленные 10-15 мм) вынимать и очищать спиральные канавки от стружки

Делать это надо осторожно, чтобы не обжечься об горячий конец сверла

При сверлении очень маленьких отверстий (до 1.5-2 мм) любое неосторожное движение дрелью, малейший перекос приводят к поломке сверла. Сверла менее 1 мм вообще можно сломать весом дрели, устанавливая сверло в точку сверления

Чтобы не переводить такие сверла пачками имейте в виду, что дерево, ДВП, простую фанеру вполне можно просверлить кусочком канцелярской скрепки или гвоздем. Конец «инструмента» откусывают бокорезами под углом – и получается сносное сверло. Точку сверления нужно наколоть шилом.

Специальные спиральные сверла для дерева с первого взгляда напоминают сверла для металла, но режущая часть у них заточена по-другому (с острием по центру и краям), а канавки более широкие. Это позволяет делать более чистые отверстия и улучшает отвод стружки. Диаметр таких сверл от 3 до 50 мм.

Сверла большого диаметра часто имеют шестигранный хвостовик, что предотвращает прокручивание сверла в патроне. Под шестигранный хвостовик также имеются удлинители для сверления обычными короткими сверлами глубоких отверстий.

Обороты при сверлении выбирают исходя из диаметра сверла и твердости дерева. Отверстия до 15 мм можно сверлить на 1400-1600 об/мин, 15-25 мм – на 1000-1200 об/мин, 25-50 мм – 500-600 об/мин. Для твердых пород дерева обороты следует уменьшить в 1.5-2 раза.

Для сверления в дереве отверстий от 10 до 60 мм выпускают перьевые сверла. Внешне они напоминают лопатку с острием в центре.

Такие перьевые сверла больших диаметров гораздо дешевле, чем спиральные, в этом их основное преимущество. Сверлить глубокие отверстия перьевыми сверлами не очень удобно. Сверло не выкидывает стружку, его приходится выводить и прочищать отверстие вручную. Обороты при сверление можно держать повыше. Для отверстий до 25 мм – до 2000 об/мин, свыше 25 мм – 1500 об/мин. Для твердой древесины обороты нужно уменьшить в 1.5 раза.

Механизм фиксации сверла

При помощи сверла, которое вставлено с ошибками, трудно выполнять задачи. Оно может вылететь или сломаться, тогда отверстие в поверхности получится кривым.

Дрель снабжена кулачковым патроном.

Это означает, что регулировочное кольцо двигается по поверхности полого цилиндра. Патрон прикрепляется к валу дрели при помощи основания с резьбовым или конусным отверстием.

Как правильно вставить сверло

Для верного закрепления оснастки необходимо знать некоторые нюансы. Отверстие, работающее в качестве зажимного устройства, обладает глубиной в 2 см. Чем глубже удастся просунуть сверло внутрь, тем более надёжно и крепко оно будет зафиксировано.

Стандартные дрели имеют зажимные механизмы одного из двух типов:

• Ручной — его нужно затягивать вручную;
• Ключевой — закрепление происходит с использованием ключа.

Современные дрели оснащаются быстрозажимным (ручным) патроном. Он имеет более простое устройство и быстро фиксирует сверло.

Для закрепления оснастки в патроне работают по схеме:

1. В стационарном положении кулачки патрона соединены. Регулировочное кольцо проворачивается рукой против часовой стрелки. Делается это до тех пор, пока кулачки полностью не разойдутся. Расстояние получится чуть больше размера стандартного сверла;
2. Затем сверло вставляется настолько глубоко, насколько это возможно. Для точного закрепления его диаметр должен находиться в пределах от 2 до 13 мм;
3. Для зажатия сверла регулировочное кольцо проворачивается в обратном направлении;
4. Теперь в дырку на патроне следует вставить специальный ключ. Зубцы на нём должны сомкнуться с теми, которые расположены на инструменте;
5. Ключ поворачивается по часовой стрелке с небольшим усилием до упора. Если в патроне несколько отверстий для ключа, следует постепенно провернуть его во всех, чтобы зажим получился равномерным.

Реже можно встретить быстрозажимной механизм, который следует фиксировать без использования ключа. Он может быть с одной или двумя гильзами для регулировки и насечками против скольжения. Если используется одна гильза, то устройство нужно держать в неподвижном состоянии. Если гильзы две, то не двигается только часть, закреплённая на шпинделе. Подвижную часть следует провернуть рукой по часовой стрелке.

Как вытащить сверло из патрона

Перед вытаскиванием насадки следует проверить, что дрель не подсоединена к розетке. Если инструмент работает от аккумулятора, нужно исключить вероятность случайного нажатия на кнопку пуска.

Если устройство инструмента предполагает патрон с ключом, действуют так:

1. Дрель выключается, патрон полностью останавливается;
2. Ключ помещается в отверстие патрона;
3. Ключ поворачивается против часовой стрелки для сдвижения патрона;
4. Патрон откручивается рукой, в это время происходит раздвижение кулачков;
5. Сверло извлекается;
6. Ключ помещается в кармашек или другое удобное место. Часто мастера приклеивают к проводу дрели кусок изоленты для удержания ключа.

Следует помнить о том, что при вращении насадка и патрон становятся горячими. Поэтому не следует хвататься за них голыми руками, лучше использовать перчатки, когда вы хотите поменять сверло.

Как снять с дрели сверло без ключа

В некоторых дрелях применяется быстрозажимной патрон. Если снятие насадок не предполагает применение ключа, то действуют следующим образом:

1. Отпустить кнопку питания;
2. Подождать, пока вращающийся патрон полностью не остановится;
3. Взять одной рукой патрон дрели, а другой повернуть его против часовой стрелки;
4. Вытащить руками насадку после того, как кулачки патрона раздвинутся в стороны;
5. Поместить насадку на видное место, чтобы случайно не потерять её или не наступить, например, на стол.

Нельзя начинать вытаскивать оснастку до того момента, пока патрон полностью не остановится после выключения. Также запрещается останавливать патрон руками, это может стать причиной серьёзных травм.

Режимы сверления

Очень важно правильно закрепить и направить сверло, а также выбрать режим резания. При выполнении отверстий в металле сверлением важными факторами являются количество оборотов сверла и усилие на подачу, прилагаемое к сверлу, направленное по его оси, обеспечивающее заглубление сверла при одном обороте (мм/об). При работе с различными металлами и свёрлами рекомендуются различные режимы резания, причём чем твёрже обрабатываемый металл и чем больше диаметр сверла, тем меньше рекомендуемая скорость резания

Показатель правильного режима — красивая, длинная стружка

При работе с различными металлами и свёрлами рекомендуются различные режимы резания, причём чем твёрже обрабатываемый металл и чем больше диаметр сверла, тем меньше рекомендуемая скорость резания. Показатель правильного режима — красивая, длинная стружка

При выполнении отверстий в металле сверлением важными факторами являются количество оборотов сверла и усилие на подачу, прилагаемое к сверлу, направленное по его оси, обеспечивающее заглубление сверла при одном обороте (мм/об). При работе с различными металлами и свёрлами рекомендуются различные режимы резания, причём чем твёрже обрабатываемый металл и чем больше диаметр сверла, тем меньше рекомендуемая скорость резания. Показатель правильного режима — красивая, длинная стружка.

Воспользуйтесь таблицами, чтобы правильно выбрать режим и не затупить сверло преждевременно.

Таблица 1. Рекомендуемые скорости резания отверстий L/D ≤ 3, приведённые для быстрорежущей стали средней твёрдости

Подача S, мм/об	Диаметр сверла D, мм
2,5	4	6	8	10	12	146	20	25	32
Скорость резания v, м/мин
При сверлении стали
0,06	17	22	26	30	33	42	—	—	—	—
0,10	—	17	20	23	26	28	32	38	40	44
0,15	—	—	18	20	22	24	27	30	33	35
0,20	—	—	15	17	18	20	23	25	27	30
0,30	—	—	—	14	16	17	19	21	23	25
0,40	—	—	—	—	—	14	16	18	19	21
0,60	—	—	—	—	—	—	—	14	15	11
При сверлении чугуна
0,06	18	22	25	27	29	30	32	33	34	35
0,10	—	18	20	22	23	24	26	27	28	30
0,15	—	15	17	18	19	20	22	23	25	26
0,20	—	—	15	16	17	18	19	20	21	22
0,30	—	—	13	14	15	16	17	18	19	19
0,40	—	—	—	—	14	14	15	16	16	17
0,60	—	—	—	—	—	—	13	14	15	15
0,80	—	—	—	—	—	—	—	—	—	13
При сверлении алюминиевых сплавов
0,06	75	—	—	—	—	—	—	—	—	—
0,10	53	70	81	92	100	—	—	—	—	—
0,15	39	53	62	69	75	81	90	—	—	—
0,20	—	43	50	56	62	67	74	82	–	–
0,30	—	—	42	48	52	56	62	68	75	—
0,40	—	—	—	40	45	48	53	59	64	69
0,60	—	—	—	—	37	39	44	48	52	56
0,80	—	—	—	—	—	—	38	42	46	54
1,00	—	—	—	—	—	—	—	—	—	42

Таблица 2. Поправочные коэффициенты

Наименование и марка обрабатываемого материала	Твёрдость НВ	Поправочный коэффициент
Быстрорежущими свёрлами	Твердосплавными свёрлами
Сталь углеродистая качественная конструкционная
10, 15, 20	156	1,2	1,2
30, 35, 40	143-207	1,3	1,2
170-229	1,2	1,3
207-269	0,8	1,0

Таблица 3. Обороты и подача при различном диаметре сверла и сверлении углеродистой стали

Диаметр сверла, мм	Число оборотов, об/мин	Подача, мм/об
до 5	2000-1300	0,10-0,20
5-10	1300-700	0,15-0,30
11-15	700-400	0,20-0,40
16-20	400-300	0,25-0,45
20-30	300-200	0,40-0,60

Таблица 4. Рекомендации при сверлении аустенитной стали (наиболее сложно обрабатываемой)

Диаметр сверла, мм	Число оборотов, об/мин	Подача, мм/об
1,59	1500	0,025
3,18	800	0,065
6,35	400	0,125
12,70	150	0,280
20,64	180	0,255
25,40	150	0,280

Как ещё использовать дрель

Как сверлильный станок

Грамотно оборудованная домашняя мастерская обязательно включает стойку для электродрели. Только используя эту направляющую приставку, делают сложные работы. Например, с особой точностью, до десятых долей миллиметра, высверливают отверстие. Стойка для сверления с закреплённой дрелью превращается в сверлильный станок.

Необходима при работе с твёрдыми материалами, которые тяжело поддаются обработке. Без строгого направления сверло не погружается в глубину, а только царапает такую поверхность.

Если твёрдо закрепить на рабочем столе подвижные штативы, сверлят и перпендикулярно, и под нужным углом к поверхности заготовки. Кроме того, штативы удерживают сверло от смещения в сторону. Установочные винты помогут в точности выдержать заданную глубину сверления.

Дрель зажимается в стойке — компактный домашний сверлильный станок с плавной подачей готов к работе. Производители разрешают использовать в нём только инструмент с пометкой «профессиональный».

Видео: самодельная стойка для электродрели

Если на стойке закрепить фрезерную машинку с верхним расположением шпинделя, получится домашний фрезерный станок.

Как шуруповёрт

Дрель легко заменяет шуруповёрт. Чтобы работать с винтами, шурупами, извлекать заклиненные насадки, включают обратный ход. Шурупы и болты заворачивают на малой скорости.

Направления вращения переключают рычагом реверса после остановки дрели.

Дрель как миксер

Производители выпускают насадки смесители для дрели, которые перемешивают жидкие и порошкообразные материалы по направлению снизу вверх. Дрель осилит объем не более 10 литров. Долго такой режим лучше не практиковать. Не подходит для тяжёлых бетонных смесей.

Лучше использовать специальные дрели-миксеры. В их конструкции имеются дополнительные ручки. Целевое назначение именно перемешивание смесей. В комплектации идёт с насадками, работает долго без перегрева. Как дрель поддерживает только режим сверления. Цена таких агрегатов намного выше.

Дрель-миксер имеет дополнительные ручки

Дрель: неожиданное использование

Электродрель покупают для сверления. Потом обнаруживают новые замечательные идеи применения.

• Резать стальной трос, медный и алюминиевый кабель секторной насадкой.
• Убирать пыль, подключая к пылесосу насадку для пылеудаления.
• Нарезать резьбу в слепых отверстиях, не опасаясь сломать метчик, на минимальном крутящем моменте.
• Калибровать трубы PP-R насадкой-калибратором.
• Перекачивать и откачивать жидкости насадкой-насосом.
• Ощипывать птицу. Мягкие бильные пальцы насадки не повреждают шкуру.
• Кремовать мёд насадкой из нержавеющей стали, похожей на миксер.

Типы оборудования

Сверление начинается с подготовки инструментов для работы. Делать дырки можно с помощью шуруповёрта, дрели или специального сверлильного станка.

Чтобы сделать дырку, необходимо подобрать соответствующее оборудование. Для металлических заготовок нужно выбирать специализированную оснастку, которая подходит именно для этого материала. Связано это с тем, что оборудование для дерева, бетона или керамической плитки имеют разную заточку и форму. Оснастка для металлических изделий маркируется буквами HSS.

Рабочая часть инструмента покрывается нитрид-титановым покрытием, которое увеличивает их прочность и износоустойчивость. Для твердых сталей используется другая оснастка, которая обозначается P18. Прочность инструмента увеличивается при добавлении в его состав кобальта. Пример маркировки — Р6М5К5.

Чтобы сверлить легированную сталь, используются сверла, у которых наконечник изготовлен из твердого сплава. С их помощью можно сверлить любые металлические заготовки, однако из-за высокой цены это не рентабельно.

Когда отверстие сделано, можно подобрать сверло под резьбу. Его диаметр будет зависеть от используемой ранее оснастки. Чтобы делать дырки разного диаметра в металлических листах малой толщины, можно использовать конусные сверла.

Можно ли сверлить сверлом по бетону?

Часто возникают ситуации, когда на строительной площадке сложно найти инструмент для сверления металлических изделий, но есть оснастка для работы с бетоном. Делать отверстия большого диаметра или в толстых металлических листах сверлами по бетону нельзя. В противном случае можно сломать оснастку или повредить обрабатываемую поверхность.

Как сверлить ступенчатым сверлом?

В продаже можно встретить ступенчатые конструкции для создания отверстия в металле различных диаметров. На одной оси закрепляется несколько свёрл разного диаметра. Они предназначены для создания дырок разного размера в тонколистовом металле. При работе нельзя торопиться и сильно давить на рукоять дрели.

Можно ли сверлить победитовым сверлом?

Любой мастер отделочных работ скажет, что сверление металла оснасткой из победита недопустимо. Победитовые сверла предназначены для твердых и, одновременно с этим, хрупких материалов. К ним относится натуральный камень, кирпич, бетон. При попадании в металл, сверло будет биться о поверхность и повреждать её, однако дырки не будет.

Победитовые сверла

Чем сверлить отверстия большого диаметра?

Сверление больших отверстий в металле требует использования соответствующей оснастки. Провести работу можно несколькими способами:

1. Коронка для металлических поверхностей. Представляет собой окружность требуемого диаметра с заточенными краями. По центру располагается сверло, которое пробивает металл. Далее на малых оборотах электродвигателя коронка делает отверстие выбранного диаметра. Во время проведения работ нужно использовать принудительное охлаждение острых краёв коронки и обрабатываемой поверхности.
2. Многоэтапная операция. Подразумевает под собой использование нескольких свёрл по металлу разного диаметра. Начинается работа с оснастки самого малого диаметра и увеличивается по мере сверления.
3. Конусообразная оснастка (ступенчатая). Предназначена для работы с тонколистовым металлом.

Строители рекомендуют использовать коронки. Однако при работе с ними требуется не повышать оборотов и следить за тем, чтобы все зубья, идущие по окружности, были целыми.

Как не затупить инструмент?

Инструмент тупится, поскольку перегреваются во время работы. Чтобы сохранить заточку, сверление следует проводить на низких оборотах. Не нужно зажимать кнопку включения инструмента до конца. При сверлении толстых заготовок нужно использовать охлаждающие жидкости или пасты.

Обратите внимание

Резка хоть и проще сварки, но она тоже имеет свои особенности, которые нужно учитывать. Мы перечислим основные.

Прежде всего, будьте готовы, что такой способ резки металла вряд ли обеспечит идеально ровную линию реза. Если вам нужен безупречный результат — используйте технологию плазменной резки

Резка электродами подойдет для домашнего применения, когда качество не так важно

При резке тонкой заготовки увеличьте силу тока. Если нет электродов для резки, можно использовать стержни для сварки. Но их применение немного затрудняет резку. Некоторые умельцы используют электроды для сварки, которые уже непригодны для выполнения сварочных работ.

В сущности, тип электрода не так важен. Важнее его диаметр. Помните: чем толще металл, тем больше диаметр электрода. Для тонких металлических заготовок можно использовать электроды 3 мм.

Как пользоваться регулируемым метчикодержателем?

Такие инструменты обычно имеют посадочную квадратную часть, где могут устанавливаться метчики с размером хвостовика 8×8 мм (предусматриваются и посадочные места под плашки до 20 мм). Корпус закрывается съёмной крышкой, под которой размещён механизм изменения размеров квадрата. Планки сухарей сдвигаются в процессе вкручивания регулировочного винта до требуемой глубины. Винт для удобства снабжается поверхностными насечками.

Конструктивно сухари могут иметь две или четыре части. Функциональнее – второй вариант, при котором регулировка каждой стороны может производиться раздельно. Благодаря последовательному перемещению элементов сухарной планки все стороны квадрата изменяются в одинаковой степени, обеспечивая тем самым надёжную фиксацию метчика в приспособлении.

Точность действия метчикодержателя зависит от:

• Соотношения диаметра и длины посадочной части: плоские, но широкие воротки ухудшают направление резьбонарезающего инструмента. Если вороток ещё и нетарированный, то поломка метчика весьма вероятна;
• Материала сухарных планок. В высокостойких метчикодержателях кулачки изготавливаются из закалённых инструментальных сталей типа У8А и выше, имея твёрдость после закалки не менее 46…50 HRC.
• Качества тарировки пружины: слишком толстые пружины завышают значение крутящего момента, а слишком тонкие увеличивают время, требуемое для нарезки резьбы. Пружины изготавливают из стали 60С2 или 65Г.

Ограничение по моменту на практике реализуется так. В корпусе и втулке установлена пара сопряжённых кулачков. Перед началом нарезания резьбы уточняют величину съёма металла «на сторону»: она должна соответствовать размеру впадины резьбы с припуском не более 1,…1,5 мм на сторону (меньшие значения соответствуют более хрупким материалам, в частности, чугуну). Когда развиваемый момент превышает допустимый для данного типоразмера метчика, кулачки выходят из зацепления, и начинают проскальзывать. В результате вращение корпуса воротка приостанавливается.

Такие метчикодержатели не являются универсальными, и могут использоваться лишь при достаточных размерах рабочей зоны. Основная область их применения – глубокие и глухие отверстия.

Сверловка стального проката

Сверловка отверстий в металле – один из видов механической обработки для получения сквозных и глухих отверстий требуемого диаметра. Суть процесса состоит в закреплении обрабатываемой детали, разметке и обработке ручным или автоматизированным инструментом.

Оборудование для сверления

Тип оборудования выбирают, в зависимости от поставленных задач. Сверлильные станки бывают радиально-сверлильными, вертикально-сверлильными, координатно-сверлильными. С их помощью выполняют:

• сквозные и глухие отверстия с цилиндрическими стенками;
• многогранные, овальные и другие отверстия;
• внутреннюю резьбу;
• чистовую отделку;
• рассверливание уже имеющегося отверстия.
