Труборез своими руками

Как Сделать Из Болгарки Труборез

Как сделать труборез для железных труб в кустарных условиях

При рассмотрении особенностей труборезов необходимо выяснить в те дни, что схожий инструмент нельзя отнести к универсальным – он используется для резки железных труб с определенными параметрами. Есть модели, которые методы работать с разным материалом, однако встречаются они довольно изредка. Высококачественный труборез, который способен разрезать железную трубу огромного поперечника и с значимой шириной стен, стоит много. Вот поэтому наверное собираются сделать

труборез для железных труб в кустарных условиях. Имеются несколько 10-ов чертежей, которые употребляют для самодельного устройства. Все самодельные варианты выполнения изготавливают под определенные условия работы: спектр поперечника и длины трубы, твердость материала, мобильное по другому стационарное применение. В процессе выбора того, по какой схеме делать самодельный труборез для железных труб следует обусловиться с систематизацией рассматриваемого устройства, а кроме того особенности его выбор.

Самодельный труборезный станок

Систематизация инструмента

Как ранее было отмечено, труборез для медных труб либо из стали может классифицироваться по количеству разных признаков. Разглядим главные:

1. По механизму деяния разливают ручные, электронные, гидравлические и пневматические модели. Ручной вариант выполнения, обычно, конечно просто и стремительно сделать, но в покупке уже готового трубореза не надо много средств – потому иногда проще приобрести, чем сделать без помощи других. Электронный употребляется в наше время довольно нередко, позволяет налаживать мелкосерийное создание. Цена промышленного варианта выполнения очень большая, однако есть вариант без помощи другихсделать труборез из болгарки. Гидравлические и пневматические употребляются для резки с очень огромным усилием, в большинстве случаев встречаются в машиностроительной и другой тяжеленной индустрии. Отметим, что сделатьтруборез с гидравликой для железных труб на дому не возможно и недешево.
2. Систематизация проводится также по тому, какой толщины стены металлической трубы. Условно прокат делят на тонкостенные и толстенные конструкции. Самодельный труборез делают для обоих. Но для резки труб огромного поперечника и с толстыми стенами требуется прилагать немалое усилие. Потому в этом случае следует рассматривать возможность приобретения либо производства электронных моделей.

Также различительными свойствами рассматриваемого инструмента стало разновидность основного механизма, через которое передается усилие. Примером стало цепные, роликовые, ротовые иначе говоря поворотные механизмы.

Что следует учесть?

Создавая труборез для железных труб самостоятельно обратите внимание на нижеприведенные моменты:

1. Какой материла подразумевается обрабатывать. Железный прокат не возможно разрезать, для получения высококачественного среда следует учесть мягкость металла: очень мягенький (медь, алюминий) будет не срезаться, а сплющиваться, очень (каленая сталь) может не поддаваться обработке. От типа обрабатываемого материала зависит то, из какого материала будут изготавливаться ножики, также величина передаваемого усилия.
2. Другим принципиальным моментом сегодня называют толщину стен. Самодельный труборез ручной используется только для резки тонких железных труб маленького поперечника, электронная модель будет передавать не просто усилия, а это значит толщина стен достигает нескольких 10-ов мм.
3. Наибольший и малый диаметральный размер металлической трубы также сегодня можно смело назвать показателями, которые рекомендуется учесть. Также стоит учитывать ориентировочную длину заготовок для сотворения комфортного механизма их подачи к зоне резания.

Подсказки по выбору

Основной элемент трубореза – металлическая рама, которую зачастую делают из кованой стали. А по остальным составляющим модели могут отличаться. Поговорим подробнее о самых востребованных из них.

Ручные труборезы

Как использовать ручные труборезы для стальных труб? Все предельно просто: «девайс» надевают на трубу и перемещают к месту, где нужно будет разрезать конструкцию. Фиксируют зажим – так, чтобы инструмент вращался вокруг трубы. Затем вращают труборез вокруг оси – то в одну, то в другую сторону.

Чаще всего для работ используют резцовые и роликовые модели.

Резцовый агрегат оснащен стальной обоймой, которая обхватывает конструкцию зубчиками из высокопрочной стали. Их положение регулируется дополнительно. Пара или даже один резец размещаются на подвижной части, которая регулируется резьбовым штоком (в дешевых моделях рукояткой с таким штоком). Благодаря «девайсу» срез получается чистым и ровным. Резцовому труборезу «по зубам» конструкции с диаметром, не превышающим 10 см.

Резцовый инструмент

Второй распространенный вариант ручного трубореза – роликовый. Существуют модели либо с 1, либо 3 роликами. Трубы большого диаметра (1,5-10 см) можно осилить только с помощью «девайса» с 3 роликами. Если же диаметр конструкции не превышает 0,5 см, то подойдет и труборез с 1 роликом. Данная модель хороша во всем, за исключением того, что после операции остаются заусеницы. Такую проблему тоже можно решить при помощи зенковки, но все это хлопотно.

Ручные труборезы – любимчики домовладельцев, стремящихся делать на своих владениях все своими руками. Приборы мало того, что недорогие, так еще и просты в обращении – для работы с ними не нужно иметь специальный опыт или подготовку. Правда, при пользовании такими «девайсами» придется потрудиться, простота в данном случае базируется на физической силе.

Электрические модели

Если работать с трубами предстоит профессионально, либо вы возводите один дом за другим, не будет лишним приобрести электрический труборез. Такой агрегат более производителен. С ним можно работать буквально играючи, не прикладывая усилий.

Правда, следует быть готовыми выложить кругленькую сумму, но если ваш бюджет не слишком сжат, то непременно приобретите автоматизированный агрегат. В хозяйстве такой инструмент пригодится.

Единственный недостаток у электрических моделей – ими невозможно пользоваться в труднодоступных местах трубопровода. Но для таких случаев можно приобрести простенький ручной «девайс».

В продаже вы найдете два типа электроинструмента – разъемный и неразъемный. Удобнее пользоваться разъемной моделью, состоящей из корпуса, разделенного на 2 части. Благодаря такому устройству, агрегатом можно резать даже готовый – смонтированный трубопровод. Поэтому данная модель – «палочка-выручалочка» для любителей ошибаться и тех, кто намерен и ремонтом коммуникаций заниматься самостоятельно.

Режущим элементом в электрическом труборезе являются резцы, которых в «девайсе» присутствует минимум 2. Один из них предназначен для резки, другой – для снятия фаски. Крепится к конструкции устройство при помощи кулачков, коих бывает от 4 до 8. Стандартной модели «по зубам» изделия с толщиной стали до 1 дюйма. Если стенки толще, придется искать специальную разновидность резцов.

Для каких процессов можно применять электрическую модель:

• резка труб;
• торцевание;
• снятие фаски (внешней, внутренней, а также с притуплением).

Так выглядит электрическая модель

Порядок работы с электрическим прибором таков:

1. Разъемные части агрегата помещаются на трубу. Затем обхватывающие элементы выравнивают строго по вертикали. От точности установки зависит качество среза. Резцы располагают на удалении 2 мм от предполагаемого среза. Не исключено, что для такого процесса понадобится строительный уровень. Дабы удостовериться в правильности установки, совершите резцедержателями полный оборот. Бывает, что диаметр выбранной модели слишком велик для трубы, которую вам нужно разрезать. Выход из такой ситуации прост: приобретите специальные кулачки и наложите их под крепежный механизм.
2. Процесс резки. В электрических моделях фактически все автоматизировано. Следуйте инструкции, и машина с резцами выполнит за вас всю работу.

В общем, электрический труборез для стальных труб – это выход для домовладельцев, не имеющих должной физической подготовки, экономящих время и желающих жить в унисон с передовыми технологиями.

Самодельная электрическая модель: инструменты и детали

Для изготовления столь достаточно сложного прибора может понадобится:

1. тисы;
2. ключи;
3. ножовка по металлу;
4. напильники;
5. молоток;
6. отвертки;
7. сверло;
8. сварка.

Исходными материалами станут:

1. болты и винты;
2. катанка с квадратным профилем 15 на 15 мм;
3. пружина;
4. несколько лент из стали;
5. заклепки;
6. ножовочное полотно.

Работа займет достаточно много времени, что нужно учесть.

Ход выполнения работы

Свой отрезкой инструмент, в данном случае левая часть, можно сделать следующим образом:

1. Отрезаем катанку длинной 135 мм.
2. Отмеряем 90 мм и создаем отверстие для прижимного болта.
3. На верхнюю кромку накладываем полотно, которое фиксируется прижимной планкой при помощи винтов и заклепок.
4. С одной стороны просверливается отверстие, которое станет осью. В качестве оси можно использовать прут, диаметр которого 8 мм.

1. Со стороны рабочей части формируется участок длиной 40 мм, который имеет форму, напоминающую двускатную крышу дома.
2. Оставшаяся часть будет служить в качестве рукоятки.
3. С левой стороны катанки нужно создать отверстие, в которое будет вкручивать прижимной болт.
4. Напротив отверстия, в которое будет вставляться ось, крепится стальная полоса. Длина полосы выбирается с учетом того, чтобы образованная длина от центра оси к рукоятке составляла не менее 30 мм.

Ручной инструмент, как видно из вышеприведенной информации, состоит из основных двух частей. После их подготовки проводится сборка:

1. В проделанное осевое отверстие вставляется болт и надевается пружина, которая должна находится между левой и правой частью.
2. В качестве оси можно использовать сочетание винта и гайки. В данном случае не придется проводить сварочные работы, а при необходимости можно будет провести разбор созданного ручного инструмента.
3. Фиксация обоих сторон, при использовании пары болта и гайки, происходит за счет зажима гайки.

Подобным образом можно ответить на вопрос, как сделать труборез своими руками. К особенностям подобного самодельного варианта исполнения можно отнести то, что его можно подогнать под наиболее подходящий диапазон диаметров стальной трубы. Самостоятельно изготовление не занимает много времени и средств, созданный инструмент прослужит долгие годы.

В заключение отметим, что своими руками также можно изготовить модели, усилие в которых передается через цепную или ременную передачу от электродвигателя. Производство подобного оборудования требует наличие определенных навыков инженера и мастера.

Вам также могут быть интересны статьи:

Как сделать координатный стол своими руками Труборезы для стальных труб Как сделать фуганок своими руками Как сделать гильотину для резки металла своими руками?

Самостоятельный ремонт или монтаж нового трубопровода потребуют наличия разнообразного инструмента, в том числе трубореза.

Устройство режет трубы ровно, не оставляет заусеницы, опилки не попадают внутрь.

Не стоит забывать про трудозатраты и скорость проведения операции. Поэтому ножовку по металлу не рассматриваем – долго, неровный срез, требует много усилий.

Разновидности труборезов для металла

Основным параметром выбора трубореза для нержавеющих труб и труб, изготовленных из иных металлов, является вид инструмента. Провести классификацию можно по двум признакам:

1. по типу привода;
2. по типу режущего элемента.

Труборезы с различными приводами

Одним из наиболее существенных параметров, учитываемых при виде трубореза, предназначенного для раскройки металлических труб, является тип привода оборудования. Выпускаются:

ручные (рисунок выше) инструменты. Ручной труборез для стальных труб работает за счет мускульной силы мастера. Для выполнения работы требуется закрепить трубу на оборудовании и путем вращения провести резку.

Преимуществами ручных являются небольшие габаритные размеры инструментов, невысокая стоимость, простота использования, независимость от электропитания. Не рекомендуется производить раскройку труб диаметром более 30 мм;

электрические инструменты предназначаются для резки с максимальной точностью. Отличительной особенностью также является быстрота выполнения работы.

Электрический труборез стоит дороже инструментов ручного типа, пригоден для резки труб любого диаметра и чаще всего используется профессиональными мастерами;

Электроинструмент для резки металлических труб

Некоторые модели электрических труборезов оснащаются аккумуляторами, что повышает мобильность устройства и позволяет использовать инструмент непродолжительное время при отсутствии электроэнергии.

гидравлические. Принцип работы инструмента основан на давлении жидкости, расположенной в поршне. При воздействии на поршень увеличивается давление, что и приводит оборудование в действие.

Гидравлические более мощные по сравнению с ручными инструментами и менее мощные, если производить сравнение с электрооборудованием. Возможна раскройка труб разного диаметра;

Гидравлический инструмент с системой управления

пневматический труборез. Оборудование позволяет проводить резку пластиковых, металлопластиковых, стальных, керамических, асбоцементных труб, а также может быть использован для гофрированных из нержавеющей стали.

Устройства более мобильны, так как не оснащаются габаритными электроприводами и пригодны для раскройки труб больших диаметров.

Инструмент для резки труб из металла с пневмоприводом

Виды режущего элемента

На труборезах с разными приводами в качестве режущего элемента могут быть использованы:

ролики. Роликовый труборез может иметь один или несколько режущих элементов, изготовленных их высокопрочного металла.

Ролики медленно изнашиваются, что увеличивает срок эксплуатации оборудования и позволяют провести срез трубы достаточно точно. В большинстве случаев роликовый инструмент имеет ручной привод;

Роликовый ручной инструмент для резки

Роликовым труборезом можно отрезать трубу диаметром до 100 мм.

диски. Дисковыми труборезами можно проводить раскройку труб любого диаметра. Специальные диски выпускаются для стали, меди, нержавейки, что облегчает процесс работы. Дисками оснащаются электрические, пневматические и гидравлические труборезы;

Электроинструмент с режущим диском

резцы. Специальные режущие элементы могут быть расположены на цепной основе или электродвигателе. Срез получается ровный, но с течением времени инструмент изнашивается и требует заточки или замены;

Труборез резцовый цепной

пилы. Сабельные пилы являются универсальными инструментами и могут быть использованы для резки любых металлических, пластиковых и металлопластиковых труб, а так же труб, изготовленных из иных материалов. Пилы могут иметь любой тип привода.

Устройства позволяют выполнить рез в любых, в том числе и стесненных условиях. К отрицательным качествам можно отнести высокую стоимость и необходимость получения начальных навыков работы с инструментом.

Труборез с пилой

Разновидности резьбонарезных станков

Трубоотрезные станки разделяются по нескольким факторам. Если говорить о степени автоматизации, выделяется 3 группы оборудования:

1. Ручные модели. Компактные конструкции. На таких установках возможно обрабатывать трубы до 50 см по диаметру.
2. Электрические модели. Промышленные агрегаты, крупногабаритные, с большой массой. Используются для серийного производства. Существуют компактные модели, которые используются в частных мастерских.
3. Автоматические установки. Сложные в управлении, из-за автоматизации рабочего процесса. Оператор должен уметь настраивать программу. Подходят для обработки большого количества труб на крупных заводах.

Существует еще одно разделение по конструкции, выполняемой технологической операции. Об этом нужно поговорить более подробно.

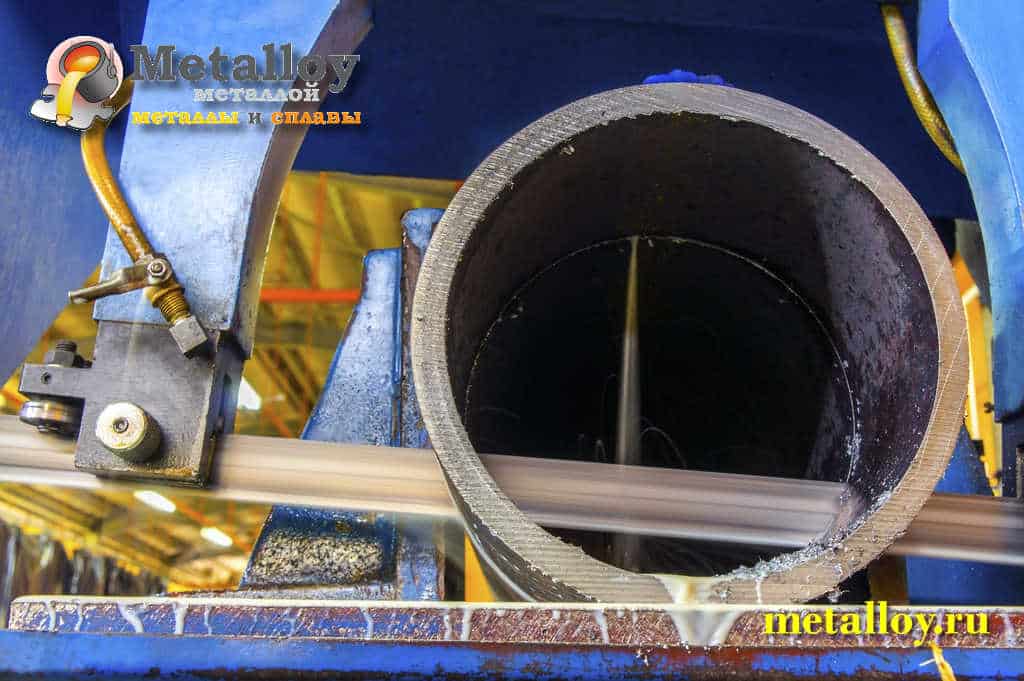

Автоматическая трубоотрезная установка

Резьбонакатные

Трубонарезные станки этого типа работают по принципу изменения формы заготовок без удаления металлической стружки. Деталь устанавливают на рабочей поверхности и подается к рабочим частям, которые могут быть полукруглой или плоской формы. Трубы сдавливаются. Под воздействием давления создается резьба.

Чтобы выполнять поставленную задачу, используется специальная оснастка: плашки, ролики разной формы.

Резьбофрезерные

При использовании труборезов этой категории применяют гребенчатые и дисковые фрезы. После запуска двигателя, труба начинает медленно вращаться. Вдоль нее подается фреза, с помощью которой нарезается резьба. На таких станках можно создавать протяженные соединения с большим шагом. Гребенчатые фрезы используются для нарезания резьбы с мелким шагом по всей длине.

Резьбошлифовальные

Шлифовальные труборезные станки используются для обработки червячных фрез, роликов накатки, ходовых винтов. Для этого применяются однониточные, многониточные абразивы. Оснастка с абразивом совершает вращения, а труба подается продольно.

Классификация и виды труборезов

Ручной труборез для стальных труб функционирует в основном за счёт использования силы мускул человека. Это неплохо, ведь вся работа происходит непосредственно под вашим контролем и очень трудно представить нештатную ситуацию, когда технология процесса резки может быть внезапно нарушена. Простая конструкция ручного трубореза мало зависит от воздействия внешних факторов, разве что может рука дрогнуть. В то время как у любого автоматического оборудования имеется много узлов, за которыми нужно постоянно следить и ремонтировать.

Конечно, не каждую трубу способен разрезать человек только за счёт мускульного усилия. Порой даже наличие системы рычагов, служащей для искусственного увеличения силы приложения, не всегда могут решить эту проблему. Но в быту этот вид приспособления вполне способен выполнить все необходимые работы.

Разновидности оборудования для резки труб можно квалифицировать в зависимости от особенностей режущего элемента и от величины объекта резки. Поэтому можно выделить следующие виды инструмента:

• Резцовый труборез применяется для резки труб диаметром до 100 мм. Такой вариант подходит не только для работы с трубами из стали, но и эффективно используется для разрезания труб из пластика. В качестве режущего инструмента используются стальные диски.
• Цепной труборез находит широкое использование при разрезании труб на основе плотных материалов (бетон, чугун, керамика). Наличие цепового механизма для плотного закрепления трубы и поворотного рычага и позволяют эффективно разрезать такие поверхности.
• Роликовый труборез имеет в своей конструкции направляющие приспособления и от одного до трёх режущих роликов. Диаметр труб, которые способно резать такое устройство зависит от количества рабочих роликов. Труборез с одним роликом производит резку трубы диаметром до 50 мм, а с тремя роликами в инструменте можно работать с трубами до 100 мм и более.
• Телескопический труборез оборудован роликами, кареткой и направляющими. Такое приспособление способно произвести фиксацию трубы в зависимости от необходимого угла среза. Очень эффективно применение при работе с особо прочными материалами и трубами большой толщины, так как механизм его способен создавать большое давление на поверхность трубы.
• Труборез с храповым механизмом обладает малыми размерами, поэтому способен разрезать трубы небольшой толщины. Две рукоятки и лезвие для резки составляют всю его несложную конструкцию, являющуюся самой простой среди приборов этого класса.
• Электрический труборез своим названием даёт понять, что оборудован электрическим двигателем. Применение электродвигателя почти полностью снижает необходимость приложения усилия оператора при выполнении работы. Главное, правильно настроить приспособление, а остальной процесс резки выполняется в автоматическом режиме. Причём это универсальный инструмент, который режет трубы из любого материала и независимо от диаметра изделия. Только недостаточная мощность электрического двигателя может ограничить размеры заготовки. С помощью такого устройства можно эффективно выполнять и работы по торцеванию стыков и снятию фаски с любой поверхности трубы. Недостатком считают сложность применения этого оборудования в труднодоступных местах работы.
• Гильотинный труборез такое название получил из-за вида режущего инструмента. Обрабатываемая труба закрепляется в раме, винт при вращении проталкивает рабочую гильотину, которая производит резку материала под прямым углом. Таким устройством можно разрезать трубы небольшого диаметра и разной структуры (многослойные, однослойные, армированные).
• Пневматический труборез производит разрез под действием разреженного воздуха. Это оборудование эффективно в использовании на производственных предприятиях для резки труб с диаметром до 1500 мм, при этом прекрасно справляется как с пластиком, так и с материалом плотной структурой.
• Орбитальные труборезы производят не только механическое разрезание заготовки, но и одновременно снимают с тонкостенных материалов фаску. Для этой операции в конструкцию таких устройств, входят специальные фасонные фрезы.

Стоит отметить, что любые виды устройств могут дополнительно оснащаться различными приспособлениями, улучшающими качество среза и повышающие безопасность производства работ. Так, при помощи механизма быстрого обжатия можно ускорить процесс фиксации заготовок большого диаметра. И, конечно, многие устройства комплектуются съёмными дополнительными приспособлениями.

https://youtube.com/watch?v=9F3DpQhnM2U

Удобный инструмент из болгарки

Фантазия мастеров не остановилась на применении сугубо ручных инструментов для резки трубопрокатных изделий. Отрезной дисковый агрегат широко применяется не только для металлообработки, но и для обработки дерева. В домашнем хозяйстве ему нет аналогов: инструмент удобен для работ разной сложности в гараже и мастерской. Он способен справиться со следующими задачами:

• с точным раскроем листового металла;
• с разрезанием металлических деталей;
• с получение пропилов заданных параметров;
• с получением заготовок;
• с разделением металлического профиля на длинные отрезки.

Труборез из болгарки удобен, прост в эксплуатации, способен справиться за короткое время с широким спектром задач. Ему свойственен точный рез, высокая скорость работы.

Учитывая, что в быту инструмент применяется не столь регулярно, как в промышленности, его покупка нецелесообразна. Будет рациональнее смастерить агрегат самостоятельно, используя в качестве основы для творчества станину от обычной угловой машины. В результате получится универсальная болгарка со свойствами малогабаритного отрезного станка.

Самодельный вариант приспособления не является сегодня большой редкостью. Можно изготовить труборез, используя подручные материалы, имеющиеся в гараже, либо сделать его из болгарки своими руками.

На более профессиональный самодельный уровень выходит конструирование трубореза плазменного типа. Главные составные элементы — плазменный резак, шестерни от бендикса, маховик от любого грузовика. Единственный нюанс: для изготовления понадобится станок для обработки металла. Если таковой имеется в вашем гараже, то дело остается за малым.

Процесс изготовления

• отвертка;
• молоток;
• гаечный ключ;
• напильник и ножовка по металлу;
• тиски;

В качестве расходных материалов нужно взять:

• винты, желательно М6;
• болты М8;
• квадратная катанка;
• пружина;
• стальная лента 15х4 мм;
• ножовочное полотно.

Пригодится металлический заклепочный элемент, диаметр которого не больше 4 мм.

Перед тем как приступить к процессу изготовления, рекомендуется подготовить рабочее место, разместить на нем весь необходимый инвентарь.

1. Как изготовить левую часть трубореза:

• используется кусок катанки длиной не меньше, чем 135 мм;
• обрабатывается нижний конец заготовки: скругляется напильником, снимаются фаски, заправляется радиусом;
• отмеряем 90 мм от одного конца заготовки и высверливаем отверстие, диаметр которого 8,5 мм;
• сверху на деталь накладывается полотно, крепится с использованием прижимной планки либо металлической заклепки;
• сверлится еще одно отверстие, предназначенное под ось, в качестве которой используется обычный стальной прут диаметром не больше 8 мм.

На этом этапе важно учесть: зубья полотен должны иметь одинаковое направление

1. Как изготовить правую часть:

• изготавливается основа из катанки;
• формируется два отрезка, максимальная длина которых до 40 мм, изделие напоминает крышу дома;
• под рукоятку заправляется хвостовик;
• полотна прикрепляются на каждый изогнутый участок изделия;
• с левой стороны катанки нужно разместить резьбовое отверстие, в самом центре которого вкручивается прижимной болт;
• перпендикулярно отверстию с левой стороны делается аналогичное, в которое будет устанавливаться ось;
• закрепляется полоса из стали, в которой сверлится отверстие под ось.

1. Сборка конструкции:

• слева на прижимной болт надевается пружина;
• ставится ось, концы которой соединяются;
• в качестве оси можно использовать пару винт-гайка;
• прижимной болт вкручивается в резьбовое отверстие справа.

Читать также: Цифровой осциллограф как пользоваться

Чтобы изготовить труборез своими руками, можно вместо полотен использовать напильники. Это не навредит процессу ремонта или монтажа трубопрокатных изделий, а наоборот, самодельный инструмент поможет нарезать трубы на элементы заданной длины с ровными срезами.

В процессе монтажа внутренних трубопроводов любого назначения сантехнику приходится нарезать трубы на куски определенной длины.

Делается это при помощи специального инструмента – трубореза.

При небольших объемах работ некоторые мастера обходятся ножовкой, другие же изготавливают труборез своими руками.

Режущие элементы

В телескопическом инструменте в качестве режущих элементов могут использоваться либо резцы, либо ролики. Резцы представляют собой заостренные под определенным углом ножи. При работе с таким труборезом поверхность среза получается идеально ровной, не образуются заусенцы. С его помощью можно даже снимать фаску. Сфера рационального применения резцов — это трубы диаметром не более 10 см.

Ролики представляют собой заостренные диски, наподобие тех, что входят в состав обычного стеклореза. В одном инструменте их может от одного до трех. Роликовый труборез ручной для стальных труб также дает ровный срез, но при этом образуются заусенцы. Для резки заготовок диаметром 5-10 см необходимо, чтобы в конструкции было не менее 3-х роликов.

При выборе телескопического трубореза важно обращать внимание на материал, из которого изготовлены режущие элементы. Так, если вы собираетесь резать трубы из нержавейки, то они должны быть из инструментальной стали, а если стальные заготовки — из легированной
